Особенности фурнитуры для откатных ворот и принцип выбора. Закладные под откатные ворота
Фурнитура для откатных ворот: как выбрать?
Откатные ворота, которые вы сделали своими руками — это похвальное дело. Все будут довольны, при этом вы и деньги сэкономите. Но прежде всего необходимо понять, какой инструмент и комплектующие вам понадобятся. Возможно, будет необходимость что-то взять взаймы у знакомых или купить.
Фурнитура для откатных ворот
Необходимо понимать, какие ресурсы потребуются при создании конструкции.
Вам нужны такие инструменты и фурнитура для откатных ворот:
- Топор и лопата. Второй инструмент необходим для создания ям под закладные и опорные столбы. Топор используется для искоренения деревьев, если есть такая необходимость.
- Болгарка и разные круги к ней. С ее помощью режется металл, а именно каркас ворот. Также она помогает очистить поверхность металла от ржавчины.
- Сварочный аппарат. О его назначении говорить не приходится.
- Уровень, молоток и рулетка.
- Шуруповерт (в случае если крепление осуществляется саморезами).
Если вы решите приобрести инструменты из списка, то они точно не станут лишними для вас в дальнейшем.
Материалы для откатных ворот
Какое оборудование потребуется для откатных ворот, сделанных своими руками, понятно. Теперь следует посчитать, на какую сумму вам рассчитывать при сооружении конструкции. Как и каждый строитель, вы будете нуждаться в смете, определяющей стоимость всех материалов на ворота.
Подбирать их лучше в соответствии с расчетами на проем в четыре метра. Приобрести их можно в любом строительном гипермаркете, на рынке или металлобазаре. Все перечисленные материалы можно заменить другими, которые вам больше подойдут.
Для создания бетонной смеси и укрепления закладных откатных ворот нужно одно ведро цемента, по три ведра песка и щебня. Закладная представляет собой швеллер шириной в 20 см, а длина составляет половину общей ширины ворот.
К нему будут крепиться роликовые каретки. На элемент приваривается арматура длиной не более одного метра. Необходимо иметь от 12 до 18 метров материала.
Чтобы создать полотно высотой 2 метра, а шириной — 4 и односторонней зашивкой профнастила, вам нужны:
- Трубы 40х20 и 60х30 по 20 метров;
- Труба 60х60 — 5 метров;
- Профнастил — около 10 квадратных метров;
- 1 упаковка электродов;
- 1 банка краски и грунтовки с растворителем;
- Саморезы или заклепки в количестве 200 штук;
- 3-4 круга.
Фундамент для закладной (швеллер)
Теперь вы знаете, какая фурнитура под откатные ворота своими руками вам потребуется. Далее начинается установка конструкции.
_1-600x585.jpg)
Фундамент для закладной (швеллер)
Стартом становится создание фундамента для закладной. Швеллер имеет длину в половину проема готовой конструкции, ширина составляет около 16-20 сантиметров. Если общий проем — четыре метра, то параметры швеллера — 2 метра.
На фундамент следует приварить 8-10 ножек длиной по одному метру с арматурой диаметром10-14 мм. Для швеллера выкапывается яма глубиной не меньше одного метра и шириной приблизительно 30 сантиметров.
Бетонная смесь делается из цемента, песка и щебня своими руками. Вам необходимо будет около 120 килограмм цемента и 300-450 песка и щебня. Соотношение цемента составит 1:6.
Бетон следует заливать так, чтобы выходил в один уровень со швеллером, иначе в яме будет постоянно накапливаться вода. Фундамент будет высыхать и укрепляться не менее недели; лучше, чтобы этот срок составил 14 дней. За это время выбирается комплект фурнитуры для откатных ворот и своими руками делается конструкция.
Выбор закладной профильной трубы
Чтобы верхние ролики и улавливатель были качественно закреплены, лучше использовать трубу размером 60х30 мм. Она ставится на ту же высоту, что и столб, на место крепежа будущих элементов фурнитуры. Чтобы не проводить процесс бетонирования вместе со швеллером и столбом, лучше вывести 3 куска арматуры из столба и приварить к ним трубу 60х30, имеющую такую же длину, что и элемент.
Крепеж можно сделать жестче анкерами. Осуществлять крепление трубы исключительно на анкера нецелесообразно, ведь части, закрепленные в кирпиче, имеют свойство быстро выпадать и разбалтываться.
Такая труба может быть забетонирована одновременно со столбом или швеллером, причем на глубину не меньше, чем один метр. Это глубина промерзания грунта, потому вы можете быть уверены, что конструкция получится надежной.
После истечения некоторого времени можно будет с легкостью закрепить верхние закладные ролики на улавливатель. Далее ворота ставятся на каретки, а сверху устанавливаются соответствующие ролики и привариваются.
Трубу к закладным следует приваривать небольшими отрезками либо уголками. Так их можно будет окрасить в тот же цвет, что откатные ворота. Если вы не планируете производить монтаж закладных труб, то под ролики из столба появляется необходимость выводить арматуру и улавливатель, а такой процесс — очень кропотливый. Либо же можно начать крепить анкера, но о надежности в этом случае речь не идет.
Выбор фурнитуры и комплектующих на ворота
Закладная и фундамент готовы, теперь необходимо определиться, какая фурнитура для откатных ворот вам еще потребуется:
- Верхний и нижний захват;
- Две роликовые каретки;
- Направляющая для рельсы и ворот по 6-7 метров;

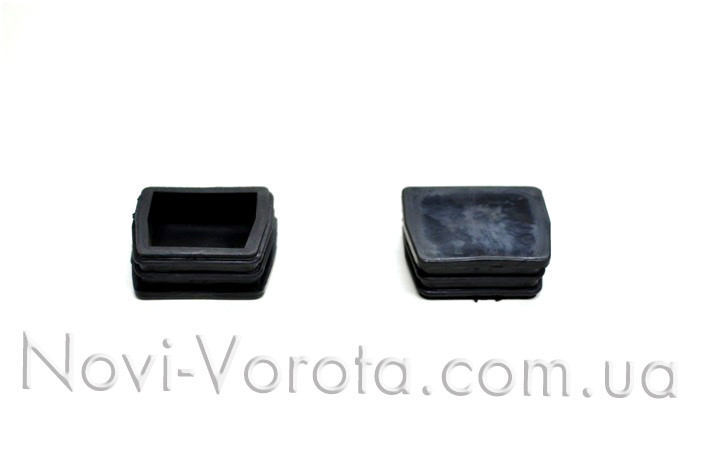

- Металлические либо резиновые заглушки;
- Концевой и поддерживающий ролик.
Установка фурнитуры для откатных ворот
Такие детали лучше покупать в специализированных магазинах. Своими руками их желательно не делать, потому что будет необходимость брать дополнительные инструменты и иметь знания, которых у любителей зачастую нет.
Итоговая работа обойдется вам дороже, чем покупка фурнитуры у надежного производителя.
Еще пять лет назад было очень сложно достать все необходимые комплектующие и потому приходилось делать заказ на детали по разным местам. На сегодняшний день ситуация упростилась, ведь ведется продажа сразу комплектов с деталями, которые подогнаны друг под друга.
Выбирая комплектующие, необходимо четко знать размеры балки (направляющая рельсы). Ее выбирают в соответствии с 1,5 ширины конструкции. Если не будет места для отката, то можно взять на 1/3 больше, чем ширина ворот.
Вся фурнитура к откатным воротам рассчитана на определенный вес, до 400 или 800 килограмм. Если вы планируете обшивать откатные ворота профнастилом, то подойдет первый вариант. Когда будущая конструкция имеет мощные элементы ковки, то лучше брать на 800 килограмм.

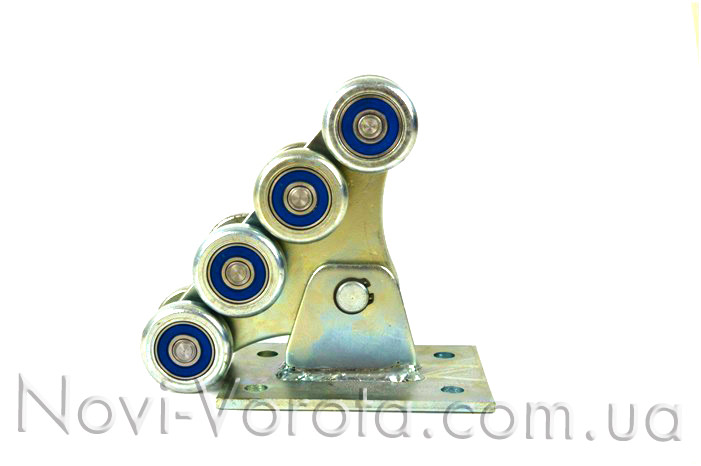

Роликовые каретки бывают с металлическими и полимерными роликами. Если монтаж вы будете проводить грамотно своими руками, то при бережной эксплуатации они прослужат очень долго.
Полимерные элементы имеют ряд собственных преимуществ. К примеру, они создают меньший уровень шума, нежели аналоги из металла. Причем полимерный вариант продается только на просторах нашей страны, вся Европа пользуется металлическими роликами.
Фурнитура к откатным воротам — это кропотливый вопрос. Прежде чем отдать предпочтение какому-то варианту, обращайте внимание на все детали и упаковку. Если элементы будут произведены корректно, то упаковка будет фирменной, а это, в свою очередь, говорит о хорошем производителе.
Будьте внимательны, не покупайте фурнитуру в кульках, имеющих неровные края. Это означает, что элементы делались «на коленке» и вы никому не сможете предъявить претензии.
svoivorota.ru
Фундамент под откатные ворота: чертежи и устройство
Сегодня узнаем, как своими руками сделать фундамент под откатные ворота. Разберем основные принципы его создания, материалы и инструменты, которые нам понадобятся. Расскажем, какие виды фундамента бывают и как построить один из них. Также будет представлена схема откатных ворот.
О фундаменте
Наверное, каждому владельцу частного дома приходилось иметь дело с установкой ворот, которые будут защищать владения от лишних глаз и нежелательных проникновений на территорию. В последнее время предпочтение отдают так называемым откатным воротам, и это не удивительно. Автоматические ворота, которые двигаются вдоль ограждения, значительно экономят время при их открытии и закрытии, вместе с тем очень удобные в эксплуатации. Закупив все необходимое, их пытаются сделать самостоятельно, и возникает вопрос, который касается правильной заливки фундамента под ворота.
На самом деле под подвесные откатные ворота отдельного фундамента не требуется. Но для установки обычных придется попотеть. От того насколько правильно подобраны размеры и глубины ям, насколько правильно технологически выполнена заливка фундамента, зависит его долговечность и прочность.
Выделяют следующие виды фундамента:
- Монолитный. На стороне отката ворот выкапывают яму, оптимальная ширина которой равняется половине длины проема или длине секции ворот. Высота ее равняется глубине промерзания грунта.
- Монолитный свайный. 2 монолитных столба углубленных в грунт. Они соединяются с помощью швеллера, на который устанавливают роликовые опоры. Такой фундамент для откатных ворот экономичный по затратам, то тяжелый в расчетах.
- На винтовых сваях. Самая новая технология, заключающаяся в установке специальных металлических винтовых свай, без работ по раскопке ям и их заливке.
Фундамент для откатных ворот необходим для установки и фиксации на нем всех требуемых элементов, из которых состоят автоматические механизмы откатных ворот. Строить его нужно внутри двора на стороне, в которую будут откатываться ворота.
Возведение и этапы
После определения места его расположения и необходимых размеров, нужно закупить необходимые материалы. Длина ямы должна быть не меньше половины длины проема для проезда, а выкапывать ее стоит на глубину промерзания грунта (около 1,8 метра).
Материалы для строительства:
- арматура, из которой будет сделан каркас;
- бетонная смесь для основы;
- опорный швеллер для закрепления на нем элементов конструкции.
Инструменты необходимые для работы:
- лопата, лом, ножовка;
- аппарат сварочный, молоток, рулетка;
- строительный уголок и уровень.
Заливка фундамента предшествует процессу установки откатных ворот. Начинается работа с возведения ямы. Лучше всего нарисовать схему расположения элементов, по ней определить подходящее расположение ямы, и посчитать размеры. Примерная схема фундамента для откатных ворот представлена на фото №1, на ней изображен схематический рисунок ямы с размерами всех узлов и расположением элементов фундамента. Далее идет подготовка к ее созданию и разметка. Для разметки нужно от начала проема отложить расстояние, равное длине будущей ямы. Затем от ограждения отступить порядка 50 см, чтобы получить периметр. В случае когда вся конструкция не может быть размещена на заборных столбах, то с обратной стороны проема делается яма под ответный столб, который устанавливается на ровне с заборным.
Как правильно установить откатные двери
После проведения всех необходимых расчетов необходимо выкопать яму. Из арматуры необходимо сделать каркас. Он должен быть надежно закреплен и не двигаться при заливке, располагаться строго горизонтально. Вершина каркаса должна быть углублена на 10 см относительно земли.
После его установки яму заливают бетоном на 2/3 ее глубины и дают бетону высохнуть. На выступающие части каркаса устанавливают швеллеры, выравнивают по уровню и надежно приваривают. Потом все снова заливается бетоном, который должен хорошо высохнуть (летом это займет порядка 5 дней, а зимой не меньше 12). Швеллеры должны располагаться на 5 см ниже проезжей части, и быть идеально ровными.
Поверх укладывается основной швеллер, располагается по линии открывания ворот и приваривается к основанию. Далее следует установка швеллера под привод. Со стороны открывания на верхнюю часть столба устанавливается металлическая закладная.
Закладной элемент и конструкция ворот
Закладной элемент делают из швеллера (двадцатки) длиной равной длине ямы, и отрезков арматуры d12. Арматура отрезками по 100 см приваривается к швеллеру, и из этой же арматуры делаются поперечные связи, которые также привариваются. Сделанную конструкцию следует опустить в яму, арматурой вниз и зафиксировать так, чтобы швеллер плотно прилегал к столбу забора, и располагался в параллельной плоскости относительно ворот. От высоты закладки элемента зависит просвет между поверхностью дороги и воротами. Его можно поднять, воспользовавшись регулировочными площадками, но упустить уже не получится. После установки и регулировки яму окончательно заливают бетоном вровень с поверхностью, при этом нельзя, чтобы бетон полностью перекрывал закладной элемент, так как это может помешать установке ворот.
После высыхания бетона следует установка блоков управления, привода, рамы ворот. Ворота могут быть самодельные, и для их сооружения понадобятся трубы для создания рамы (60х40, 20х20), и все необходимые для конструкции составляющие (направляющие ЭКО, опора на роликах, концевой ролик, ловитель, верхний и нижний концевик, квадратный кронштейн). Для их сборки можно использовать чертежи, как на фото №2 (это только один из всевозможных видов конструкции рамы, в реальности можно, а иногда нужно самому разрабатывать эскизы, опираясь на собственные предпочтения, размеры проема и даже фантазию). Обшивку ворот обычно делают из металлопрофиля, подобранного по цвету к остальной ограде. Проекты для них можно создать самостоятельно или воспользоваться уже готовыми.
tvoygarazh.ru
Фундамент для откатных ворот своими руками: устройство и изготовление
Каждый собственник индивидуального жилого дома думает и том, чтобы обеспечить ему максимальную безопасность. Сегодня невозможно представить дом, который бы не был огорожен забором. Но при этом не стоит забывать и том, что в любом ограждении просто необходимо предусмотреть ворота. Заложить фундамент для откатных ворот своими руками вполне осуществимая задача для каждого.
Делаем фундамент самостоятельно
Конструкция ворот требует устройство основания определенного типа. Самым первым этапом перед непосредственным устройством фундамента является проектирование. Здесь необходимо тщательно выполнить расчеты и сделать предварительную разметку непосредственно в том месте, где будут устанавливаться ворота.
Обязательно выясните глубину промерзания грунта на вашем участке. Котлован для основания выкапывайте так, чтобы он был ниже уровня промерзания не меньше чем на 30 см. Далее можно установить закладную. Она представляет собой П-образную балку из металла. При этом следует быть внимательными при установке. Закладные обязательно должны быть смонтированы так, чтобы металлическая балка (швеллер) прилегала к опоре забора плотно. При этом верхняя часть балки должна быть строго параллельна плоскости проема, горизонтальное положение выставляют по строительному уровню.
Фундамент под откатные ворота самому сделать несложно, важно понимать, что его основная задача обеспечить надежную фиксацию ворот, а основание и непосредственная опора всей конструкции – прочный, с металлическим внутренним каркасом выдержанный бетонный раствор, его закладывают со стороны собственного участка, а не с улицы.
При проведении расчетов необходимо учесть, что длина основания составляет значение, равное половине длины всего проема будущих ворот, оно не должно быть меньше. Ширина траншеи под основания может быть равна 60 см. Не забывайте и том, что глубина должна превышать уровень промерзания почвы.
Инструмент и материалы
Из материалов понадобится:
- раствор бетона. Если вы будете замешивать смесь сами, то помните, что его эксплуатационные качества будут зависеть от того, какого качества материалы вы будете использовать.
- арматурные прутки, из которых необходимо при помощи сварочника соорудить металлический скелет, закладываемый в бетон для усиления прочности и несущей способности.
- швеллер, на нем будут закреплены привод для ворот и блоки консоли.
Заранее стоит позаботиться и о наличии соответствующих инструментов, которые необходимы при выполнении работ.
- Сварочный аппарат.
- Набор инструментов плотника (молоток, топор, ножовка).
- Лопата и лом.
- Рулетка, строительный уровень.
- Бетономешалка если вы не собираетесь приобретать готовую бетонную смесь или замешивать раствор вручную.
Разметочные работы
Устройство фундамента под откатные ворота начинается с разметки ямы под основание. Без нее невозможно правильно выполнить все работы, все начинается с фундамента.
- Вам уже известна ширина будущего проема ворот. Ее необходимо разделить пополам и отмерить данное расстояние от начала проема, вдоль линии ворот.
- Непосредственно от линии забора внутрь участка отмеряют 50 см.
- Ширина самой траншеи составляет 60 см. таким образом, периметр будущей траншеи размечен.
Технология устройства основания
Фундамент для откатных ворот своими руками начинается с устройства траншеи, соответствующей предварительно сделанным расчетам. Когда работы по выкапыванию траншеи закончены, в нее опускают металлический каркас. Его следует четко и крепко зафиксировать, во избежание смещения при заливке раствора, и установить строго горизонтально, фиксируя положение металлического скелета строительным уровнем. Важно, чтобы металлический скелет находился ниже уровня поверхности земли или асфальтного покрытия не менее чем на 10 см.
Подготовка фундамента под откатные ворота очень важна. Для чего необходимо тщательно зафиксировать готовый каркас распорками? Дело в том, что при его смещении, поперечные швеллера также получат смещении.
В итоге это приведет к тому, что при вертикальном сдвиге каркаса и всего фундамента соответственно между нижним краем ворот и бетонным основанием расстояние будет неодинаковым, что бросается в глаза. Горизонтальный сдвиг приведет к неравномерному зазору между ограждением и полотном самих ворот.
Бетон заливают так, чтобы он закрыл примерно 2/3 арматурного каркаса. В дальнейшем к нему будут привариваться швеллеры. При установке их необходимо выровнять строго по уровню по горизонтали и вертикали и только потом приваривать к металлическому скелету.
Когда швеллер приварен, зализывают оставшуюся бетонную смесь. Таким образом, получается, что приваренные поперек швеллеры, в количестве трех штук, располагаются ниже уровня земли где0то на 5см.
Для затвердения бетону потребуется около 5 дней в летний период, а при более низких температурах, это время составит 10-12 дней. Следующим этапом выполняют работы по привариванию швеллера для привода.
На приваренные к арматурному каркасу швеллера устанавливают основной, но так чтобы он находился от забора поодаль, чтобы они не цеплялись за столбы при открывании. Когда все метки выставлены, основную часть можно смело приваривать к заложенным ранее швеллерам.
Приготовление раствора для фундамента
Учитывая, что площадь бетонирования для ворот не такая уж и большая, то приготовить бетонный раствор можно и самостоятельно. Для этого потребуется взять 6 ведер песка, состоящего из крупных фракций, а также 2 ведра цемента. Сначала тщательно перемешиваются сухие материалы и только потом, порционно, добавляется вода.
В результате тщательного перемешивания должен получиться раствор не сильно густой. Для того чтобы усилить прочность конструкции можно добавить щебень. Если для раствора вы уже взяли 2 части (ведра) цемента и 6 песка, то смело можете добавить 2 ведра щебня. При заливке основания внимательно следите за тем, что металлический скелет не сдвигался, и заливайте раствор предельно аккуратно.
Как изготовить закладные
Составляющие элементы для ворот можно также сделать самостоятельно. Для этого швеллер, размером 20, отрезают по длине выкопанной траншеи. Для арматурного каркаса вполне подойдет пруток диаметром 12 мм.

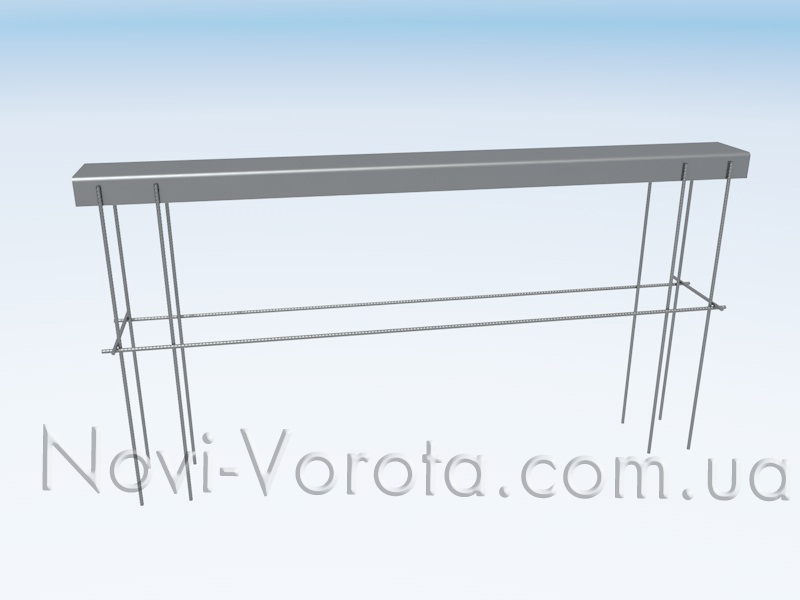

Первым шагом к подготовленному швеллеру приваривают прутки размером 1м, потом формируют поперечные связи. В траншею полученная конструкция опускается вниз арматурой.
Зазор между воротами и поверхностью дороги будет зависть именно от того, на какую глубину будет заложен элемент. В дальнейшем установленные регулировочные площадки позволят увеличить его, но сделать расстояние меньше будет нельзя.
Решая вопрос, как сделать фундамент под откатные ворота самостоятельно, нужно избегать самой частой ошибки в таких случаях: полной заливки закладного элемента. Если вы полностью зальете металлический скелет из арматурных прутков. Впоследствии вам просто будет не к чему крепить основу самих ворот.
Полезные советы
Если вы в первый раз занимаетесь монтажом откатных ворот, то есть множество нюансов, которые вы можете упустить. Для того чтобы облегчить процесс изготовления фундамента и установки, учтите следующие советы специалистов:
- Изначально желательно позаботиться о столбах, которые станут опорами для ворот и именно они будут ограждением проема.
- Подумайте над тем, какой формы будут ваши откатные ворота. Самые простые, это ворота прямоугольной формы. Дугообразные и пики нуждаются в другом креплении кронштейнов.
- Не забудьте о том, что фундамент нужен не только для откатных ворот, но и для столбов, если они еще не установлены.
Столбы, которые будут являться опорой для откатных ворот желательно устанавливать на фундаменте ленточного типа, особенно если они выполнены из бетона или вы будете выкладывать их кирпичами. Важно при установке ворот исключить люфт между опорами, поэтому ленточное основание предпочтительней.
Таким образом, получается, что устроить основание для ворот и установить опоры можно и самостоятельно. Самое главное, это предварительные расчеты, которые должны быть выполнены с точными замерами. Только заранее составленный план позволит получить общую картину и избежать наиболее распространенных ошибок.
nafundamente.ru
закладная под откатные ворота Видео
4 г. назад
Доброго времени суток уважаемые посетители нашего канала. В сегодняшнем видео мы расскажем и покажем как...
2 г. назад
Компания арт-ворота , установка ворот любой сложности http://art-vorota.kiev.ua/
3 мес. назад
ВЫЛОЖИЛ РОЛИК КАК ПРИВАРИТЬ ЗУБЧАТУЮ РЕЙКУ НА ЭТИ ВОРОТА. Честно ожидал более худшего результата судя по...
2 г. назад
Закапываем в землю закладные для ворот, готовим к заливке бетоном (М300). Сделано ООО "Русстрой" г. Калуга...
3 г. назад
ЗВОНИТЕ 89268958519 САЙТ VOROTADLYAVSEH.RU САЙТ ВОРОТАДЛЯВСЕХ.РФ ИНТЕРНЕТ МАГАЗИН АВТОМАТИКИ Всё о подготовки приямка...
4 г. назад
http://www.vorota-profi.ru/gate/12-vorota/43-otkatnye-vorota Этапы заливки фундамента под откатные ворота. Откатные ворота от компании...
10 мес. назад
Строительство супермаркета АТБ в Киеве https://kpv-stroy.inf.ua/galleries/stroitelstvo-supermarketa-atb-v-kieve Благоустройства территории...
2 г. назад
Информационное видео о процессе монтажа сдвижных / откатных ворот на примере ворот Дорхан.
4 г. назад
http://www.383servis.ru/ Инструкция монтажа бетонируемой рамы для сдвижных ворот По данной инструкции можно устанавл...
3 г. назад
Произведен монтаж кирпичных колонн для откатных ворот г. Екатеринбург. Столбы выполнены из в полтора кирпи...
1 г. назад
Как надежно установить столбы под ворота, которые не будут облицовываться кирпичом. источник: https://www.youtube.com...
11 мес. назад
Откатные ворота - это удобное решение для владельцев загородного дома. В этом сюжете мы покажем монтаж авто...
8 мес. назад
Заливка фундамента под откатные ворота от компании "Ваш забор" Источник: http://www.washzabor.ru/zalivka-fundamenta-pod-otkatnie-vorota....
1 г. назад
Направляющая для откатных ворот. Откатные ворота своими руками 2.
2 г. назад
В этом видео подробно показан процесс изготовления закладных под калитку или ворота самостоятельно. Подро...
videohot.ru
Как сделать откатные ворота своими руками, монтаж откатных ворот, схема откатных ворот.
Откатные ворота давно признаны самыми удобными и практичными – ими не только легко и просто пользоваться, откатные ворота позволяют сэкономить много места во дворе. Если есть желание и хотя бы минимум практики по работе со строительными инструментами, то изготовить и установить откатные ворота своими руками не составит труда.
Оглавление: Виды откатных ворот Откатные ворота своими руками – устройство фундамента Откатные ворота своими руками – монтаж Установка откатных воротВиды откатных ворот
Существует три вида рассматриваемого изделия:
- Консольный тип. При таком виде откатных ворот направляющая устанавливается внизу полотна ворот, верх же остается ничем не ограничен. Створка ворот двигается над землей, не касаясь дорожного покрытия.
- Подвесной тип. Створка ворот подвешивается к верхней направляющей, что ограничивает высоту автотранспорта, заезжающего во двор.
- Ворота на колесиках. Это самая простая конструкция, в которой несущий рельс устанавливается в проеме ворот, колесики монтируются непосредственно на полотно створки.
Самой практичной и популярной конструкцией признаны откатные ворота консольного типа – позволяет заезжать на территорию дома транспорту любых габаритов, механическая составляющая конструкции вынесена за пределы въездного пространства, за механизмом не требуется ухаживать каким-то специфическим образом.
Откатные ворота своими руками – устройство фундамента
Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.
Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:
Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота. Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.
Схема подводки кабеля представлена ниже (см. Схему 2):
Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.
Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.
Особенности обустройства фундамента под откатные ворота:
- Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
- Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
- Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
- Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.
Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.

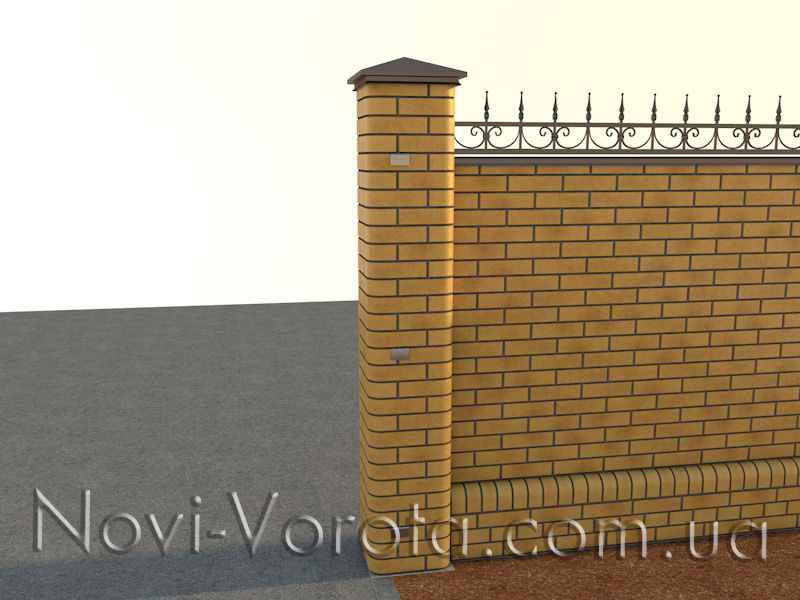

В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.
Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется. Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.
Откатные ворота своими руками – монтаж
Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.
Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.
Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.
Пошаговая инструкция изготовления рамы откатных ворот:
- Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.
Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения.

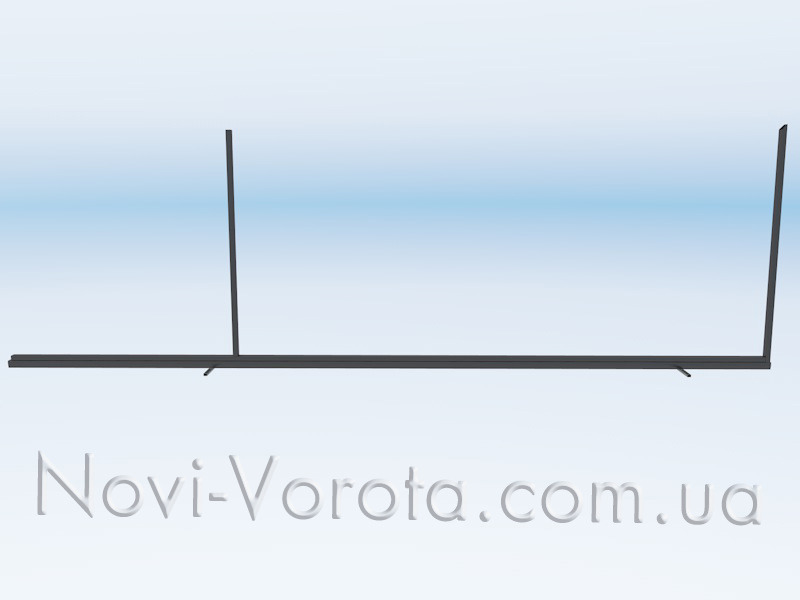

- Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.
Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине.

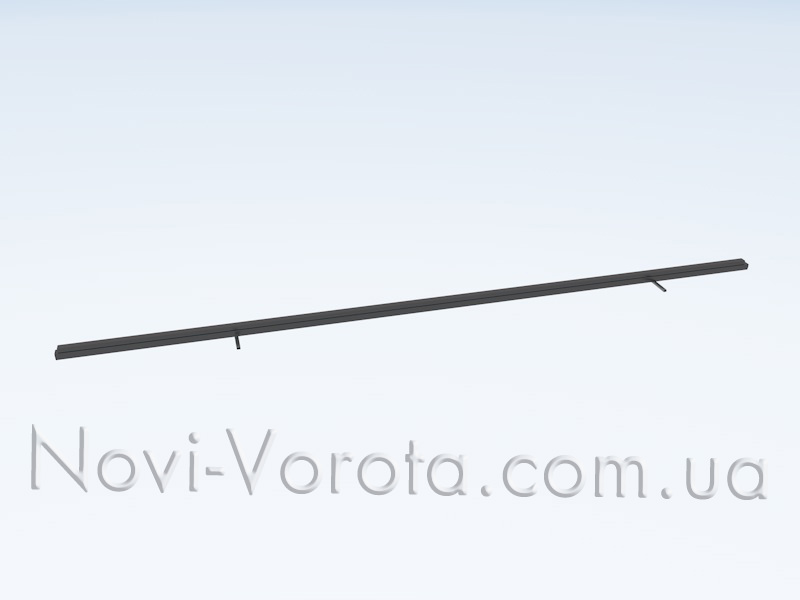

- После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

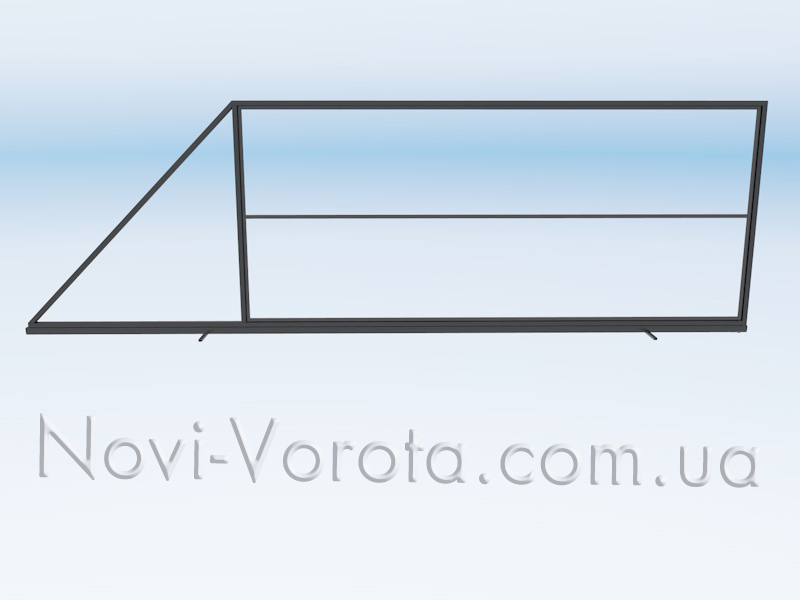

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.
После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.
Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.
Установка откатных ворот
После того как ворота готовы, можно приступать к их установке.
Делается это тоже по инструкции:
- На швеллере, который вмурован в фундамент, выставляются ролики — их нужно развести на максимальное расстояние. Не забудьте, что концевой ролик размером 150 мм, поэтому каретка, которая расположена ближе к воротному проему, отодвигается от этого самого проема на 150 мм.
- Накатываем на выставленные каретки раму ворот. Если положение рамы устраивает (нет перекосов, отклонений), то начинаем обваривать платформы тележек. Если же что-то не устраивает, то начинаем все сначала – выставляем, накатываем и контролируем.
- Привариваем верхние ролики, выполняющие поддерживающую роль, и вставляем концевой ролик.
- Привариваем уловители – нижний и верхний.
Обратите внимание: накатной ролик должен накатываться на нижний уловитель – так происходит разгрузка ворот.
Стоит знать, что уловители и верхние ролики крепятся к опорным столбам. Если столбы изготовлены из металлических труб, то комплектующие откатных ворот просто привариваются к ним, причем, использовать болты в качестве крепежных элементов при монтаже откатных ворот крайне нежелательно. Если же опорные столбы изготовлены из кирпича, то придется воспользоваться профильной трубой – они как раз и крепится к кирпичной кладке с помощью дюбелей и анкеров.
На этом установка откатных ворот своими руками закончена. Осталось лишь проверить «ход» воротной створки – она должна двигаться свободно, не встречать сопротивления.
Изготовление и установка откатных ворот своими руками – задача несложная, но трудоемкая. Простота процесса заключается еще и в том, что на строительных площадках продаются специальные наборы фурнитуры для откатных ворот, а к ним прилагается точная и достоверная инструкция по использованию. С ее помощью и с помощью рекомендаций специалистов, представленных в данном материале, изготовить и установить откатные ворота своими руками сможет даже человек без специального инженерного образования.
Загрузка... okeymaster.ru
Откатные ворота своими руками - чертеж, схема, конструкция, инструкция. Монтаж, изготовление, установка,
Далее предлагаю рассмотреть все этапы самостоятельного изготовления, и что для этого понадобится.
Для начала нужно убрать растительный грунт в месте, где будут стоять ворота, чтобы он не мешал разбивочным и другим работам. Чтобы сделать точную разбивку понадобятся рулетка, четыре куска арматуры по одному метру и электроды.
Арматуру можно использовать диаметром 10-12мм, и она нужна, чтобы обозначить основные продольные и поперечные оси, а электроды пойдут для указания временных. Во время разбивки не забивайте глубоко арматуру, пока не перепроверите все размеры, и не совпадут диагонали. Арматуру нужно забивать таким образом, чтобы на поверхности осталась часть примерно 15-20см к которой в дальнейшем можно привязывать шпагат или леску, а от них уже выносить вспомогательные оси с фиксацией электродами.
Земляные работы
После разбивки можно приступать к копанию ям и траншей. Понадобиться выкопать две ямы под фундаменты столбов ворот, еще одну для швеллера (закладной детали роликовых опор), и траншеи под укладку гильзы с проводкой для подключения в будущем элементов автоматики ворот.
Размер приямков в плане будет зависеть от длины и ширины столба, например, если он 38х38см, то приямок должен быть таким, чтобы в итоге фундамент был 40х40см, это позволит в дальнейшем без проблем начать кирпичную кладку столба. Для фундамента закладной детали (швеллера) яма должна иметь длину равную половине ширины проема ворот.
Приямки фундаментов откатных ворот
Что касается глубины копания, то все ямы должны быть не меньше нормативной глубины промерзания, которая в среднем по Украине 1-1,2м. Этого условия нужно придерживаться, иначе в зимний период возможно выталкивание фундамента наружу. При копании возможно осыпание стенок, поэтому нужно сколотить опалубку, пусть даже из бэушных досок, потому что внешний вид на данном этапе не интересует, так как фундаменты будут в земле.
Дно всех отрытых ям нужно пролить водой, чтобы утрамбовать взрыхленный грунт при копании. Чтобы в будущем не ломать проезд для прокладки электропроводки автоматики ворот, рекомендую сразу заложить под него гильзу с проводами, для этого нужно выкопать траншею глубиной 80-90см. Для гильзы подойдет водопроводная пластиковая труба диаметром 15-20мм.
Перед укладкой трубы в траншею ее открытые торцы нужно закрыть полиэтиленом, чтобы не попадали грязь и влага. Когда гильзу закопаете, обратную засыпку нужно пролить водой, чтобы не проседал грунт, так как от этого может потрескаться поверхность проезда.
Металлические изделия столбов
Эти элементы послужат сердечниками в кирпичной кладке столбов, чтобы усилить конструкцию, а также к ним крепить закладные детали нащельников. Как вариант можно использовать квадратные трубы 80х80мм или 100х100мм.
Верхняя (надземная) часть сердечника должна быть немного ниже, чем кирпичная кладка столба, чтобы его без проблем можно было накрыть козырьком. Например, если столб высотой 2м, то сердечник должен быть около 1,95м.
Подземная часть не должна достигать дна ямы примерно в пять сантиметров, чтобы при укладке бетона образовался защитный слой бетона для металла. То есть при глубине ямы в один метр, нижняя часть сердечника должна быть 95см.
Еще для того, чтобы сцепление трубы с бетоном было выше, к ней в нижней части крестообразно можно приварить два куска арматуры диаметром 8-10мм и длиной 20-25см. Когда трубы будут находиться в приямках, накройте их верхний край чем-нибудь, чтобы вовнутрь не попадал дождь.
Закладная деталь
К установке данного элемента следует подойти ответственно, потому что от этого во многом будет зависеть нормальная работа ворот, тем более, если Вы их автоматизируете. Для закладной детали подойдет швеллер шириной 16-20см, длина которого должна быть равной ширине воротного проема.
Для того чтобы он прочно удерживался в фундаменте нужно конструктивно к нему приварить арматуру. Для этого можно закрепить четыре куска арматуры длиной по 90см с каждой стороны швеллера и связать их перемычками из той же арматуры диаметром 8-10мм.
Общий вид закладной детали
Устройство фундаментов (бетонирование)
Когда все необходимые металлические элементы подготовлены, можно приступать к бетонным работам. В качестве материала фундамента обычно применяется бетон марки М200, а чтобы его приготовить, нужно соблюдать такую пропорцию: на 1-но ведро цемента, 3 ведра песка, 3 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.
Бетонируйте при положительных температурах атмосферного воздуха, тогда не придется тратить деньги на покупку противозаморозковых добавок.
До того как начать заливку проверьте вертикальность и горизонтальность установленных элементов уровнем, чтобы не было никаких перекосов. Также все металлические конструкции, установленные в приямках, должны быть надежно закреплены, чтобы не было смещения под давлением бетона.
Швеллер должен находиться в строгом горизонте с поверхностью уже существующего или планируемого проезда, потому что это в дальнейшем скажется на правильной установке роликовых кареток и ворот в целом.Установка створки считается правильной, если зазор между ней и проездом 7см.
Металлоизделия перед бетонированием
После того как правильность установки подтверждена можно приступать к заливке. При подаче бетона в приямок постоянно его трамбуйте, чтобы в его теле не было пустот. После окончания бетонирования верх фундаментов нужно загладить, чтобы не было раковин или неровностей.
Забетонированный сердечник
Если бетонирование проводилось в жару, необходимо фундаменты накрыть от попадания солнечных лучей, а также регулярно смачивать в течение 2-3 дней, чтобы не было образования трещин.
Дальнейшие работы желательно продолжить минимум через неделю, чтобы бетон набрал прочности.
Кирпичная кладка с установкой закладных деталей
Итак, когда фундаменты набрали прочность, можно переходить к следующему этапу работ, а именно к кирпичной кладке столбов с установкой закладных деталей для крепления нащельников.
Закладную деталь можно сделать из уголка 50х50мм и арматуры диаметром 8мм длина, которой будет равна половине ширины столба.
Чтобы нащельник прочно держался на столбе, нужно заложить три закладные. Самая нижняя устанавливается после первых трех рядов кирпичной кладки, средняя по центру, а верхняя на пару сантиметров ниже, от верха створки будущих ворот.
Первая закладная деталь
Закладные детали нащельника на столбе
Изготовление створки
Я рекомендую перед началом изготовления створки сделать подробный чертеж Ваших ворот, чтобы в дальнейшем не «вылезли» ошибки.
При покупке рекомендованной нами фурнитуры для откатных ворот производителя Світ Воріттм (ссылка), которая имеет гарантию в 5 лет, наши специалисты бесплатно выполнят чертеж конкретно Ваших ворот со всеми необходимыми размерами и подробными спецификациями необходимого количества материалов, чтобы Вы не покупали ничего лишнего.
Чертеж откатных ворот
Перед тем, как изготавливать створку, все металлические элементы должны быть очищены от ржавчины, обезжирены и прогрунтованы.
Удобно и практично несущий каркас ворот делать из труб квадратного сечения размером 60х40мм или 60х30мм, а дополнительный из тр.30х20мм.
Разнесенный каркас ворот
Кроме труб у Вас должен быть в наличии направляющий рельс, потому что он крепится к створке, а кроме того, с него начинается весь набор каркаса.
Направляющая рейка
Для удобства соединения всех элементов створки, к направляющему рельсу временно можно приварить две трубы, которые будут являться подставкой.
Подставки на направляющем рельсе
Первые элементы, которые между собой соединяются, это направляющий рельс и нижняя труба несущего каркаса. Соединение производится при помощи сварки прихватками, шаг которых 60-70см, а длина шва 15-20мм.
Сварка выполняется с двух сторон в шахматном порядке. Сварной шов ни в коем случае не должен быть сплошным, иначе поведет направляющий рельс, и ворота в дальнейшем не смогут нормально перемещаться.
Нижняя труба каркаса и направляющий рельс
Когда первые два элемента соединили, устанавливаем вертикальные стойки на нижнюю трубу при помощи гидравлического уровня и обвариваем сплошным швом.
Первая вертикальная труба каркаса ворот
Вторая вертикальная труба каркаса ворот
Потом устанавливаем верхнюю перемычку:
Верхняя перекладина каркаса
Потом диагональ:
Диагональная труба каркаса
Каркас из несущих труб изготовлен.
По внутреннему периметру сделанной рамы привариваем вспомогательные планки из трубы 30х20мм для создания жесткости полотна ворот, а также, чтобы в дальнейшем к ним крепить профнастил.
Внутренний каркас
Горизонтальная перемычка внутреннего каркаса
Горизонтальная перемычка внутреннего каркаса
Крепить вспомогательную раму нужно по центру несущих труб, чтобы профнастил был слегка утоплен.
Крепление труб каркаса друг к другу
Кода каркас набран и сварочные работы окончены, нужно зачисть все швы шлифмашиной (болгаркой), а потом всю раму прогрунтовать и покрасить в три слоя, чтобы обеспечить надежную защиту от коррозии.
Далее можно крепить профнастил при помощи саморезов по металлу длиной 19мм. Каждый лист при креплении к створке нужно примерять отдельно, чтобы он максимально точно вписался в раму.
Зашивать створку в треугольной части не принципиально, потому что она не попадает в створ ворот.
Готовая створка откатных ворот
Вот в целом и все, что нужно для изготовления створки, далее рассмотрим, что еще понадобится для перемещения ворот и как эти элементы устанавливаются.
Крепление нащельников
Общий вид нащельника для откатных ворот
Нащельники необходимы, чтобы на них держалась фурнитура, а также они закрывают зазор между створкой и столбом ворот.
Нащельник – это металлическая труба прямоугольного сечения размером 60х30мм или же 60х40мм, который приваривается к закладным деталям, расположенным на столбах.
Чтобы установить один из элементов фурнитуры, а именно верхнюю пластину с роликами, в нащельнике, который расположен со стороны швеллера (закладной детали) необходимо сделать вырез размером 60х40мм.
Вырез в нащельнике для верхней пластины с роликами
Фурнитура, которая обеспечивает работу ворот
Фурнитура для откатных ворот. Комплектация
Направляющий рельс. Я уже писал, что этот элемент крепится к нижней трубе каркаса створки. От того, каким будет качество его исполнения, зависит плавное и легкое перемещение ворот.
Рельс по всей длине обязательно должен быть ровным, а чтобы ворота не заклинивали, нижние его полки должны находиться в едином горизонте, что также обеспечит долговечную работу роликовых опор.
Проверка нижних полок, чтобы находились в одном горизонте
Что касается структуры металла, а точнее его поверхности, то она не должна иметь раковин ил окалин, чтобы ролики во время работы не создавали грохот. Сам металл, из которого он сделан, должен быть с повышенным содержанием углерода.
Роликовые опоры.
Общий вид роликовых кареток
Эти элементы бывают с металлическими или полимерными роликами, и сразу скажу, что в наших климатических условиях, полимеры работают не долго.
Все дело в том, что полимеры не переносят низких или высоких температур – в первом случае они становятся хрупкими и ломаются, а во втором становятся как пластилин и не способны дальше нормально работать ввиду потери формы.
Еще при выборе роликовых опор нужно обращать внимание на подшипники, которые должны иметь металлорезиновые пыльники с обеих сторон, чтобы защитить движущиеся механизмы от пыли и влаги.
Также нужно обращать внимание, чтобы ход «головы» каретки не был тугим, это нужно для того, чтобы при перемещении ворот каретка наклонялась в направлении движения створки, уменьшая силу трения, которая затрудняет ход и увеличивает износ роликов.
Наклон роликов опоры
Немаловажно, чтобы была качественно выполнена антикоррозийная защита, ведь опоры регулярно контактируют с атмосферными осадками. Ее можно наглядно проверить – если на покрытии есть темные пятна, то это говорит о том, что слой нанесен неравномерно и имеет «проседания».
Между роликами опор и направляющим рельсом есть люфт, который должен быть не более одного миллиметра, чтобы ворота не клевали, в противном случае они могут не попадать в улавливатели, так как створка будет проседать.
Зазор между роликами каретки и направляющим рельсом
Проверка люфта между опорой и направляющим рельсом
Верхняя пластина с роликами нужна, чтобы направлять створку строго по прямой линии, а также удерживать ворота.
Пластина верхняя с роликами
Этот элемент бывает с двумя или четырьмя роликами, количество зависит от массы ворот. Ролики могут иметь пластиковое или резиновое покрытие, и второе техническое решение практичнее, потому что резина при контакте с полотном его не царапает.
Общий вид верхней пластины с роликами
Нижний концевой ролик обеспечивает заход створки в улавливатели. В основном все производители перешли на изготовление данного элемента из полимеров, но остались еще и такие, которые отдают предпочтение металлу.
Нижний концевой ролик
Нижний улавливатель предназначен для приема створки и частичного снятия нагрузки с роликовых опор от ворот, когда они находятся в закрытом положении.
Замер толщины стали нижнего улавливателя
Чтобы этот элемент прослужил как можно дольше и не гнулся под натиском ворот, толщина его стенок должна быть не менее 3мм.
Верхний улавливатель принимает ворота и удерживает их верхний угол, чтобы он не болтался на ветру. Из-за того, что эта часть фурнитуры не имеет полки в отличие от нижнего улавливателя, которая предает жесткость, толщина металла из которого он сделан должна быть не менее 4мм.
Замер толщины стали верхнего концевого улавливателя
Учитывайте, что не каждый производитель комплектует свою фурнитуру данным элементом, поэтому при покупке той или иной модели уточняйте его наличие.
Резиновые заглушки предназначены для закрывания торцов направляющего рельса, чтобы в него не попадали снег или грязь. Чтобы эти элементы прочно держались, необходимо наличие гофрированной части.
Резиновые заглушки. Общий вид
Монтажную пластину ни один из производителей не включает в комплект, но я рекомендую ее приобретать, потому что установка роликовых опор при ее наличии будет значительно проще и быстрее.
Регулировочная пластина
Если устанавливать опору без пластины, то ее сначала прихватывают сваркой, потом проверяют ход ворот и если есть перекосы сварку необходимо срезать и заново выставить опоры. Все это нужно будет делать, пока ворота не будут нормально перемещаться.
При наличии пластины все поправки делаются при помощи четырех регулировочных болтов.
Замок для запирания. Этот элемент не входит в комплект фурнитуры, но если Ваши ворота не автоматизированы, он Вам обязательно необходим. При выборе замка смотрите, чтобы основные детали механизма были из латуни, а не из силумина, который под влиянием окружающей среды быстро окисляется и выходит из строя.
Замок предназначенный для откатных ворот
Установка верхней пластины с роликами
Пластина приваривается к металлическому нащельнику, который должен иметь специальный вырез 60х40мм.
Верхняя пластина с роликами
Один край пластины устанавливается между нащельником и кирпичной кладкой, а потом весь элемент приваривается по периметру. Следите за тем, чтобы пластина имела горизонтальное положение.
Установка роликовых опор
Роликовые опоры должны быть установлены на закладной детали как можно шире, чтобы уменьшить плечо ворот.
Роликовые каретки. Установка
Их можно крепить и выставлять в необходимый размер двумя способами: прямо на основание или с монтажной пластиной.
Установка на основание. Каретки ставят на швеллер и прихватывают их сваркой. Потом нужно проверить ход ворот, и если он затруднен или имеются перекосы, сварку нужно срезать болгаркой и выставить опоры заново и опять прихватить. Все это нужно делать пока не добьетесь нормального движения ворот.
Установка роликовой каретки без монтажной пластины
Таким способом установки пользуются многие, но он занимает много времени по сравнению с установкой при помощи монтажных пластин.
Установка с монтажной пластиной. К швеллеру приваривается монтажная пластина, а на нее уже ставится роликовая опора. Все регулировки делаются при помощи четырех болтов, а точнее вращением гаек, которые на них расположены.
Роликовая опора с монтажной пластиной
Установка концевого ролика и нижнего улавливателя
Когда роликовые опоры выставлены, переходим к установке нижнего концевого ролика, который заводится в направляющий рельс и крепится двумя болтами.
Концевой ролик в направляющей рейке
Нижний улавливатель крепится к нащельнику сваркой. Перед тем как его капитально приварить, нужно подвести к нему створку и убедиться, что ролик наезжая на полку будет приподнимать створку на 3-4мм. Только после этого можно делать полный обвар мест соприкосновения свариваемых деталей.
Нижний улавливатель
Установка верхнего улавливателя
Верхний улавливатель, удерживающий створку
Как и нижний улавливатель, этот элемент крепится к металлическому нащельнику при помощи сварки.
Установка резиновых заглушек для направляющего рельса
Заглушки вставляются в рельс с двух торцов гофрированной частью. Они легко устанавливаются вручную, то есть, нет необходимости в использовании каких либо инструментов.
Автоматизация откатных ворот
Чтобы автоматизировать Ваши ворота, понадобится такой минимальный комплект:
- Привод с блоком управления
- Зубчатая рейка
- Пара пультов
Еще можно к минимальной комплектации добавить дополнительные элементы управления и безопасности.
Автоматика откатных ворот (здесь)
Видео изготовления откатных ворот
novi-vorota.com.ua
Откатные ворота своими руками. Схема, поэтапная инструкция
Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.
Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.
Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.
Откатные ворота своими руками. Выбираем материалы
Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.
Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.
Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.
Подготовка инструмента
Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.
Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.
Когда все готово, стоит приступать непосредственно к работе.
Откатные ворота своими руками. Установка
Проводим подготовку — важный этап
Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.
Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.
Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.
Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.
Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.
Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.
Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.
Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.
Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.
Готовим столбы
Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.
Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.
Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.
Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.
Откатные ворота своими руками: создание закладной детали
От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.
Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.
Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.
Бетонируем фундамент для откатных ворот
Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.
Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.
Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.
Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.
Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.
Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.
Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.
Кирпичная кладка столбов для откатных ворот
Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.
Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.
Каркас откатных ворот своими руками
Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.
Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.
Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.
В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.
Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.
После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.
Далее – установка и сварка верхней перекладины, потом диагональной.
Несущий каркас можете считать готовым.
Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.
Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.
Совет. Покраску лучше проводить в три слоя.
Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.
По створкам все, но остаются другие не менее важные детали.
Осталось совсем мало, чтобы завершить самодельные откатные ворота.
Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.
Чтобы создать откатные ворота своими руками, выберите фурнитуру:
- Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
- Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
- Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
- Нижний концевой ролик – подойдёт либо полимер, либо металл.
- Нижний и верхний улавливатели.
- Резиновые заглушки, желательно с гофрированной частью.
- Монтажные пластинки роликовых опор.
Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.
o-remonte.com
.jpg)
