Деревянные двутавровые балки перекрытия и стропильной системы. Строительные балки
Балка металлическая в строительстве
Балка металлическая относится к особому виду сортового металлопроката и применяется в основном для создания большепролетных конструкций промышленных зданий, что позволяет значительно снизить общую нагрузку на основание строения. Сегодня это одна из важнейших составляющих любых рабочих площадок, подкрановых балок, мостов, перекрытий и других видов металлоконструкций.
Каждый вид этого изделия имеет свои индивидуальные характеристики, что позволяет сделать правильный выбор. Он должен соответствовать требованиям, предъявляемым к техническим характеристикам для возможности создания необходимой конструкции. В современном строительстве балка металлическая широко применяется. Ее выбор осуществляется по таким критериям, как размер стенок, полок и вид.
Изготавливается балка металлическая в двух основных видах. Главное отличие заключается в различной форме ее сечения – это тавровая балка и двутавра. Тавровая балка, если посмотреть с торца, напоминает букву «Т», в то время как двутавровая - букву «Н» или сдвоенные перевернутые буквы «Т», за что впрочем, она и получила свое название. Основная область применения обеих - в качестве несущих перекрытий зданий и сооружений различного предназначения.
В строительстве балка металлическая помогает перераспределить нагрузку на несущие конструкции. Они затем равномерно передают ее на фундамент. Балка металлическая представляет собой своеобразный скелет здания, который постепенно наполняется другими конструктивными строительными материалами. Именно поэтому к качеству изготовления этого элемента предъявляются особые требования. Классификация данного вида металлопроката производится на основании технических характеристик:
по форме, которую она имеет;
по толщине полок и стенок;
в зависимости от расположения граней полок;
по материалу, который был использован для ее производства.
Кроме этого, металлическая балка различается по назначению и способу изготовления.
Балку можно назвать своеобразным брусом, который имеет самые различные размеры и сечение. Создавалась она специально для возможности распределения нагрузки на несущие конструкции равномерно по всему периметру строящегося здания. В последнее время большое распространение получила металлическая двутавровая балка, которая широко применяется при строительстве путепроводов, мостов, ангаров, складов, не говоря уже об объектах промышленного и гражданского назначения.
Немаловажным моментом при осуществлении выбора для проведения строительства является правильный расчет металлической балки. Независимо от материала, типа сечения и вида конструкции ее расчет производится по одному алгоритму. Вначале составляется расчетная схема, затем определяются внутренние усилия. Следующий шаг – по внутренним усилиям подбирается сечение балки и на конечном этапе производится проверка всех полученных результатов. Поверка позволяет увеличить или уменьшить сечение, чтобы достичь оптимальной степени прочности.
fb.ru
Деревянные балки перекрытия двутавровые: способы их устройства
Деревянные двутавровые балки перекрытия
Если планируется строительство, реконструкция дома, коттеджа или бани, в которых предусматриваются деревянные перекрытия, то наверняка понадобятся двутавровые балки. Они используются также при ремонте крыш, устройстве мансард и перекрытия цокольных этажей дома. Двутавровые балки соответствуют строительным нормам (СНиП) и позволяют значительно сократить срок строительства. С их помощью делается настил пола и перекрытия кровли дома, это отличная замена тяжеловесным железобетонным конструкциям.
В целом использование двутавровых балок из дерева является оптимальным вариантом, поскольку снижаются расходы, качество конструкций выше, а срок проводимых работ меньше. Монтаж их несложен, срок службы очень длинный, а экология натурального дерева бесспорна. В этой статье приведем описание типов двутавровых балок из дерева, их назначение и плюсы эксплуатации.
Технология производства и сферы применения
Для изготовления двутавровых балок, в соответствии со СНиП, используются хорошо просушенные брусья и ориентированно-стружечные плиты, называемые ОСБ или в латинской транскрипции OSB. Размеры сечения конструкции варьируются от 140 до 450 мм, выпускаются двутавры разной длины. Для изготовления применяется хвойное дерево, тщательно высушенное и отбракованное. Перекрытия по деревянным балкам получаются высокопрочные, сравнимые с железобетонными, и имеют длительный срок службы.
Балка опалубки перекрытий
Используются двутавры из дерева при проведении следующих работ:
- cооружение перекрытия по деревянным балкам цоколей и между этажами дома;
- строительство крыш – в стропильных системах;
- строительство мансард;
- сборка каркасного дома;
- настил пола.
Применение двутавровых деревянных балок перекрытия
Двутавровые деревянные балки имеют особое специальное сечение в виде буквы «Н», положенной на бок. Как правило, они производятся на современном импортном оборудовании с использованием высокотехнологичных процессов и материалов. Сухой и проклеенный брус используется для изготовления поясов – верхней и нижней плоскости балки. Для перемычки, называемой стойкой, используется, как было упомянуто выше, прессованная плита ОСБ. Пропитанная специальным клеем ОСБ основа придает балкам огнеупорность и водооталкиваемость, в соответствии со СНиП.
Балка в разрезе
Настил пола отлично проводится с использованием двутавровых балок, а изделия для сборки домовых каркасов имеют высокое качество и не деформируются за весь срок службы. Деревянные конструкции не подвержены коррозии, в отличие от металлических аналогов. Подбор изделий необходимой конфигурации и длины, как правило, происходит во время заказа двутавровых балок у производителя. Завод-изготовитель проверяет соответствие изделий сертификации, СНиП и заявленным размерам.
Балки перекрытия двутавровые
Преимущества
Перекрытия по деревянным балкам, собранные из двутавров из-за своего небольшого веса не оказывают значительную нагрузку на опоры, при этом сами имеют высокую нагрузочную способность. Легкие и прочные деревянные изделия, в отличие от железобетонных, не требуют применения тяжелой грузоподъемной техники. Использовать их можно при любых климатических условиях. Конструкции, возведенные из деревянных двутавров, выдерживают сильные шквалистые ветра и сейсмические волны. Полностью отвечают СНиП. Настил пола, например, с их помощью делается намного быстрее, полы не пружинят и не скрипят.
Двутавровые балки перекрытия
Другие плюсы двутавровых балок:
- экологичные;
- огнеупорные;
- имеют длительный срок службы;
- повышенная прочность позволяет использовать на больших пролетах;
- отсутствие изменений геометрических параметров: скручивания, деформации, усыхания;
- полностью заменяет металлические элементы, обеспечивая ровный настил пола или перекрытие потолка;
- универсальное, многофункциональное использование;
- легкость и быстрота при монтаже;
- небольшой срок проведения работ, экономия за счет этого трудозатрат;
- возможность использования для настила пола без бетонной стяжки.
Деревянные двутавровые балки
Двутавровые деревянные балки без труда распиливаются, не требуя специальных пил. Уникальная прочность двутавров, тем не менее, позволяет проделывать необходимые отверстия, а конструкция удобна для прокладки внутренних коммуникаций.
Важно!
Деревянное перекрытие из двутавров строго выдерживает заданные размеры, не поддаваясь воздействию природных осадков и перепадов температур в течение всего срока эксплуатации.
Стоимость балок невысока и зависит от их длины и высоты в сечении. Чтобы возвести чердачное перекрытие по деревянным балкам, лучше использовать деревянные двутавры, это обезопасит ваш дом от усадки, трещин и продлит срок его службы.
Деревянные балки перекрытия дома
Сравнительные характеристики
Для наглядности приведем сравнительную таблицу по основным параметрам с аналогичными металлическими и железобетонными изделиями, рассчитанным для площади в 200 квадратных метров. Из таблицы видно, что даст замена тяжелых металлических и железобетонных конструкций на двутавровые балки:
| Цена установки перекрытия за кв.м, euro | 20 | 30 | 60 | 50 |
| Срок монтажа перекрытий на площади, в днях | 4 | 8 | 5 | 18 |
| Требуемое количество людей | 4 | 4 | 5 | 5 |
| Потребность в грузоподъемных механизмах | Нет | Нет | Да | Да |
| Потребность мокрого процесса | Нет | Нет | Нет | Да |
| Геометрия элементов | Отсутствие усадок, скручивания, скрипов | Возможна усадка, ссыхаемость, растрескивание, скрипы | Отсутствие изменений | Отсутствие изменений |
| Вес конструкции, кг | 45 | 55 | 310 | 370 |
| Требование к проведению подготовительных доп. работ | Нет | Нет | Заделать швы, выровнять углы, оштукатуривание | Выровнять углы, оштукатуривание |
| Прокладка коммуникационных сетей в перекрытиях | Да | Затрудненно | Нет | Нет |
Распространенные виды двутавров
Каждый из производителей выпускает свои разновидности и типы двутавровых балок из дерева.
Двутавровая деревянная балка опалубки
Основные, соответствующие СНиП, разновидности представлены ниже:
- Двутавровое изделие серии БП. Применяется в конструкциях межэтажных перекрытий при возведении зданий с пролетами до 9,0 м. Высота варьируется от 190 до 460 мм. Пояс (брус наверху и внизу конструкции) 40×90 мм. Стойка из ОСБ толщиной 12 мм. Предельная длина 9000 мм.
- Двутавровое изделие серии БС. Применяется в качестве стропил. Диапазон высот выпускаемых изделий 190-410 мм, пояс 40×60, стойка 9.5мм, максимальная длина 8500мм.
- Стенная стойка серии СС. Применяется для строительства каркасных домов по «канадской» технологии. Играют роль основной стойки для монтажа наружной стены и внутренних перегородок. Выпускаются изделия с высотой от 130 до 250 мм, пояс 40×45, стойка — 9.6 мм, максимальная длина 8500мм.
Строительство дома на двутавровых деревянных балках
Расчет высоты сечения балок
Требования к межэтажным перекрытиям верхних этажей с мансардами изложены в СНиП II-25-80 «Деревянные конструкции». Для того чтобы правильно подобрать деревянные двутавровые балки по высоте, в соответствии с заданным назначением, необходимо знать величину расчетных нагрузок.
Схема каркаса строения из двутавровых балок
Согласно СНиП, для использования балок в качестве перекрытий такая нагрузка составляет 400 кг на кв. метр, а для двутавров стропил– 220 кг на кв. метр. Одновременно, требования по относительному прогибу двутавров равняются 1/260, превышать которые не следует.
Совет!
Высоту двутавров и дистанцию между ними необходимо подбирать, отталкиваясь от длины пролетов, при устройстве перекрытий.
Пролетом считается расстояние между двух точек опоры. Настил пола допускает меньшие нагрузки по СНиП, поскольку площадь опирания больше. На многих строительных сайтах существуют специальные калькуляторы, которые помогу рассчитать параметры для двутавровых балок.
Деревянные двутавровые балки
Устройство полов деревянными двутаврами
Весьма эффективно использование деревянных двутавровых балок при устройстве полов. На качество полов существенно влияет правильный подбор балок и их опирание, вместе с грамотным монтажом несущих конструкций и сопутствующих элементов в соответствии со СНиП.
Межэтажное перекрытие с раскладкой деревянных двутавровых балок
Настил пола двутаврами делается за меньший срок, узлы конструкции получаются жесткими, а пол не скрипучим. Для устройства чернового пола рекомендуется использовать толстую половую доску, это повысит качество и снизит вибрацию. К двутаврам легко прибиваются все элементы настила, а их конструкция улучшает характеристику полов в доме и срок их эксплуатации.
Основание пола из двутавровых балок
При использовании двутавровых балок с шагом один метр встает проблема чернового пола ОСБ. Плита и аналогичные ей материалы не подходят из-за вероятности слома или больших прогибов. Настил будет пружинить и раскачиваться. Для расстояний между балками в 1 метр лучше изготавливать обрешетку из толстой доски или бруса. Другой вариант усиления настила устройства — несколько слоев перекрытий, что значительно удорожает работы.
Совет!
Наиболее оптимальным для полов с двутавровыми балками считается расстояние между ними в 400-600 мм. Тогда возможна замена на двутавры с меньшей высотой сечения.
Применение деревянной двутавровой балки при строительстве дома
Крепление к двутавровой балке
Не рекомендуется использование саморезов, особенно черных, для крепления настила или других элементов к двутавровым балкам. Сталь, используемая для изготовления саморезов, не выдерживает нагрузок срезания и скалывания. Для фиксации чернового пола и прочих элементов специалисты рекомендуют гвозди и шурупы, желательно оцинкованные, они обеспечат длительный срок службы. Рассверливание балок не требуется, соединения пояса со стойкой надежные и жесткие, прибить или прикрутить к двутаврам элементы пола несложно.
Крепление двутавровых балок
В заключение еще несколько слов о защите двутавров от огня, влаги и насекомых. Как правило, основная обработка происходит при изготовлении двутавровых балок. Биозащитными и огнеупорными составами хороший производитель, имеющие специальные службы, пропитывает изделия во время производства. От воздействия влажности и гниения рекомендуется дополнительно покрывать деревянные элементы краской или лаком, особенно, если двутавры используются во внешних конструкциях, не защищенных гидро- и пароизоляцией.
Каркасное деревянное строительство из двутавровых балок
Двутавровые балки из дерева
Похожие статьи
metasold.com
Двутавровая балка своими руками | Строительный портал
В последнее время в строительной отрасли достаточно популярными стали постройки, возведенные по методу каркасной технологии. Подобный вид строительства считается относительно недорогим и позволяет сократить сроки возведения за счет использования отдельных каркасных элементов, изготовленных в заводских условиях и доставленных на объект строительства уже в готовом виде.
Будучи незаменимым помощником в строительстве зданий и сооружений различного назначения, двутавровая балка или двутавр получила свое название за свой специфический профиль в виде 2 соединенных букв «т». Отсюда Т-образный профиль носит название тавр, а балка считается двутавровой.
Содержание
- Деревянные двутавровые балки: характеристика и особенности конструкции
- Классификация деревянных двутавровых балок
- Несколько советов при создании полового покрытия с использование двутавровых балок
- Двутавровые балки металлические: сфера применения и особенности конструкции
- Классификация металлических двутавровых балок
- Технология изготовления двутавровой балки
Деревянные двутавровые балки: характеристика и особенности конструкции
Деревянная каркасная технология предполагает использование двутавровых балок перекрытия из клееного бруса с повышенными характеристиками к несущим нагрузкам. Благодаря относительно малой высоте сечения, Вы можете более экономно расходовать древесные ресурсы. Применение двутавровых балок, к примеру, для изготовления перекрытий позволяет увеличить нагрузку на конструкцию и существенно сократить сроки возведения. Если Вам предстоит перекрыть пролеты более 5 м, то оптимальным вариантом станет использование подобных двутавровых балок.
Что представляет собой двутавровая балка в разрезе? Прежде всего, это заготовка из ОСБ или фанеры, выступающая в роли ребра жесткости, вклеенной между брусками, в которых заранее отфрезерован паз. Высота балки определяется величиной максимальной нагрузки и может варьироваться от 140 мм до 470 мм.
Чем еще привлекательны двутавровые балки из дерева?
Помимо повышенной прочности при эксплуатации двутавровые балки превосходно сохраняют свою первоначальную геометрию и не гнутся при изменении влажности воздуха, а их особое строение позволяет производить монтаж даже в условиях отрицательных температур.
В качестве основы изготовления балок используются калиброванные сухие материалы. Следует отметить, что правильное хранение полностью исключает возникновение в заготовках «вертолетов» и «сабель», столь часто встречающихся при изготовлении перекрытий из бруса или досок.
В чем преимущество балок от пиломатериалов?
Прежде всего, отсутствием растрескиваний и кручений, которые могут быть вызваны усушкой пиломатериалов из-за высокого содержания в них влаги. В дальнейшем это приведет к появлению неровностей пола и раздражающим скрипам. Двутавровые балки обладают повышенной нагрузочной способностью и могут быть установлены на достаточно больших площадях без каких-либо возможных дефектов: трещин, усадки, изгибов. Конструкция балки позволяет легко прорезать отверстия для электропроводки, газа и воды, канализации и вентиляции.
По сравнению с конструкциями из традиционных пиломатериалов, балки имеют следующие преимущества:
- полное отсутствие изгибов и точные размеры двутавровой балки;
- прочность – возможность применения балок в пролетах больших дверей;
- бесшумность – правильная установка обеспечивает полное отсутствие скрипа полов;
- универсальность – балки можно использовать в конструкциях пола, стен и потолка;
- стабильность и износоустойчивость – не подвержены усадке и деформации;
- невысокая стоимость двутавровой балки и экономичность – обеспечивают значительную экономию материальных ресурсов;
- легкость производства деревянной двутавровой балки с помощью обычных плотницких инструментов;
- наличие гарантии на весь срок эксплуатации;
- экологическая безопасность.
Классификация деревянных двутавровых балок
Специалисты различают 2 типа двутавровых балок.
1. Балки опалубки.
Выступают в качестве элемента перекрытий опалубки и предназначены для оптимального распределения нагрузки от бетона и арматуры на стойки. В данном случае поверх накладывается палуба из фанеры ламинированной. Балка опалубки может быть изготовлена из березовой фанеры, ЛВЛ и хвойной древесины, обработанной специальным водонепроницаемым составом, который защищает балку от негативных воздействий внешней среды.
2. Балки перекрытий.
Используя двутавровые балки, Вы сможете облегчить технологию изготовления «черных» полов, поскольку процесс подшивания черепных брусов к лагам становится излишним, да и правильные формы значительно упрощают работы по настилу для дальнейшего обустройства чистовых полов.
Сегодня рынок строительных материалов представляет двутавровые деревянные балки длиной до 15 м, при этом некоторые фирмы предоставляют возможность изготовления балок нужной Вам длины под заказ, ускоряя тем самым сборку перекрытий на строительном объекте. Выбирая подходящую по высоте балку, Вы сумеете заложить необходимую толщину утеплителя.
Итак, подводя итоги, необходимо отметить, что деревянные двутавровые балки, цена которых весьма конкурентоспособна, считаются современным и наиболее эффективным строительным материалом, поскольку по техническим и эксплуатационным характеристикам во многом превосходят перекрытия из натурального массива, а по конструкционным характеристикам их можно поставить в один ряд с железобетонными и бетонными перекрытиями.
Несколько советов при создании полового покрытия с использованием двутавровых балок
Чтобы получить качественное половое покрытие следует соблюдать большую высоту деревянных балок при меньшем прогибе и более высокой жесткости полового покрытия. Используя сплошные блокировки в перекрытиях и подшивки потолков, минуя опосредующие элементы, Вы снизите до минимума уровень вибрации пола и улучшите общие характеристики.
На качество пола при использовании балок оказывают влияние следующие факторы:
- большая высота балки позволяет получить высокую жесткость пола и меньший прогиб;
- наличие чернового пола, который приклеивается к балкам или прибивается гвоздями, обеспечит Вам более высокую жесткость пола и уменьшит вероятность появления неприятного скрипа;
- чем больше высота двутавровой балки, тем более оптимальным и в то же время экономичным будет вариант обустройства пола.
Соблюдая все процедуры: верный расчет нагрузки, правильную установку, выбор опоры и рациональное использование крепежных деталей, в том числе и приклеивание, Вы гарантированно получите пол высокого качества.
Необходимо отметить, что для изготовления двутавровых балок своими руками, Вам придется воспользоваться обыкновенным плотницким инструментом. Относительно небольшой вес двутавровых балок и специфика конструкции позволяют удобно и экономично прокладывать коммуникации, причем это вовсе не повлияет на несущую способность готового сооружения. Поскольку изготовление балок осуществляется в заводских условиях на современном оборудовании, то качество готовой продукции контролируется специалистами и соответствует всем техническим нормам и требованиям.
Видеоролик youtube
Видеоролик наглядно показывает, что двутавровая балка - это идеальный вариант для создания надежного и долговечного полового покрытия.
Двутавровые балки металлические: сфера применения и особенности конструкции
Двутавровая балка представляет собой вид фасонного проката в форме горизонтального или наклонного бруса, выполненного из низколегированной или углеродистой стали высокого качества.
Габариты двутавровой балки определяются исходя из номеров, обозначающих расстояние между внешними гранями, которые могут располагаться под наклоном (У) или параллельно друг другу (П). Значения представлены в сантиметрах.
Сфера применения металлической двутавровой балки весьма обширна: строительство жилых домов (для армирования лифтовых шахт), промышленных зданий и сооружений, возведение мостов, колонн, тоннелей, шахт – то есть в тех местах, где необходимо противостоять повышенным нагрузкам. Повсеместное использование двутавра позволяет сократить вес несущих конструкций, а значит, снизить общие затраты на строительство объекта. В сфере машиностроения балки применяются для разработки и создания сложного и тяжёлого оборудования и машин.
С точки зрения инженерных особенностей, балка успешно перераспределяет вертикальные и горизонтальные нагрузки, работая на изгиб, Этот процесс успешно реализуется, благодаря жёсткости профиля балки. В качестве материала для изготовления металлической балки выступают различные сорта стали и всевозможные сплавы, в частности нержавеющие, которые достаточно распространены в строительстве зданий в условиях, благоприятных для возникновения коррозии.
Классификация металлических двутавровых балок
Сортамент двутавровых балок, представленный на рынке металлоконструкций, огромен: кроме многообразия размеров, балки отличаются обозначениями и видами. Для распознавания балки следует пользоваться следующими обозначениями: К1, К2, К3, К4, К5, Б1, Б2, Б3, Ш1, Ш2, Ш3, Ш4.
Буквой «К» обозначены колонные балки, выдерживающие огромные нагрузки. Если балка предназначена для меньших нагрузок, то лучше использовать широкополочные конструкции, маркируемые литерой «Ш». Для создания несущих конструкций такие балки играют роль опорных направляющих. Все обозначенные выше изделия отличаются наличием параллельно расположенных полок. Технология изготовления двутавровых балок строго регламентируется ГОСТом.
Балки с наклонными полками подразделяются на традиционные (Б) и специальные (М, С), которые могут применяться для создания подвесных путей и укрепления шахтных стволов. Балки с маркировкой «Б» изготавливаются строго в соответствии с ГОСТом 19425-74.
Вес балки можно узнать в специальной таблице. Для удобства покупателя указывается вес 1 метра балки.
Прочность металлического профиля зависит от длины балки, формы поперечного профиля, сырьевой базы и способа изготовления данного вида металлопроката.
Материалом изготовления сварных балок служит легированный и низколегированный стальной лист. Для получения двутавровой балки может быть сварной или горячекатаный метод изготовления. Для качественной сварки балок посредством сварочных аппаратов используется слой флюса, что позволяет создавать металлические конструкции нестандартной высоты и длины.

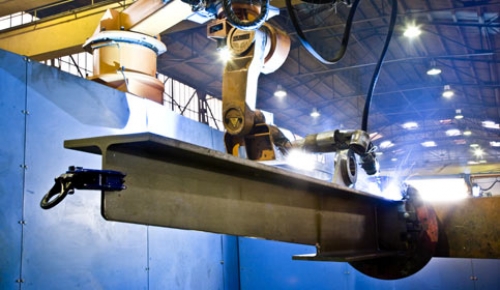

Технология изготовления двутавровой балки
Конструктивно двутавр состоит из двух поясов и стенки, которые присоединяются друг к другу с помощью угловых и стыковых швов. Процесс сварки стыковых швов является сложной и ответственной задачей, которая выполняется в первую очередь, когда отсутствуют закрепления в свариваемых листах.
Затем происходит сборка конструкции, согласно выбранного метода сварки поясных швов. Чаще всего она осуществляется с помощью одного или двух автоматов, когда вертикальная стенка расположена в горизонтальном состоянии. Соединив все конструктивные элементы, к балке крепятся ребра жесткости.
Для создания балки может быть использован метод ручной сварки поясных швов. Такой способ кардинально меняет последовательность сборки конструкции. К примеру, после установки вертикальной стенки на нижний пояс следует закрепить ребра жесткости, а затем установить верхний вес и зажать балку хомутами.
Значительно упрощают сборку двутавровой балки кондукторы - кантователи, которые избавят Вас от необходимости использовать прихватки, поскольку в этом случае элементы монтируются с помощью фиксирующего оборудования быстрого действия. Такой метод сборки позволяет организовать серийное и массовое производство конструкций.
Наиболее востребована сварная балка, поскольку она обладает неоспоримыми преимуществами.
Так, по сравнению с прокатной балкой, ее прочностные параметры значительно выше, а масса ниже на 30% - это достигается благодаря оптимальному расчету сечения, который, впрочем, оказывает влияние и на цену двутавровой балки, - делая ее, безусловно, дороже.
strport.ru
Деревянные балки перекрытия своими руками
Двутавровые балки перекрытия из дерева своими руками
Каркасная технология возведения сооружений на сегодняшний день является одной из самых востребованных на рынке строительства. Для того чтобы построить сооружение по данной методике, необходимо обратить повышенное внимание на качество материалов, которые будут применяться в дальнейшем. Преимущественно для этих целей используются двутавровые балки.
Двутавр из древесины, что это и для чего применяются
Двутавровые балки являются разновидностью деревянных перекрытий. В процессе изготовления они приобретают Т-образную форму с двух сторон. Именно поэтому данная балка и получила свое название двутавровая. Для того чтобы изготовить такой строительный материал дома необходимо использовать клееный брус. Благодаря размерам, такой брус имеет весьма легкий вес и отличные характеристики прочности. Двутавровые балки являются оптимальным материалом для строительства малоэтажных сооружений.
Такие деревянные перекрытия позволяет обеспечить легкость всей конструкции. Кроме того, они помогут сэкономить достаточно значительное количество денежных средств и драгоценное время.
Достоинства двутавровых балок
Практически все люди, которые использовали перекрытия данного вида, отмечают видимые преимущества таких балок:
- устранение эффекта слышимости, который обычно присущ перекрытиям из дерева;
- практически отсутствует деформация, которая неизбежна с течением времени;
- благодаря размерам, которые четко фиксированы, крайне удобны в применении;
- отличается повышенной степенью прочности;
- прекрасно подходит для совершенно разных поверхностей, как потолка, пола или стен;
- весьма приемлемая цена;
- практически полностью отсутствуют различные реакции на воду, следовательно, такое перекрытие не гниет;
- данный материал имеет низкую массу;
- высокая степень износостойкости;
- пониженный расход древесины;
- при применении практически полностью минимизируются дополнительные затраты.
И это далеко не все характерные особенности, которые можно подчеркнуть, читая отзывы большого количества людей.
Можно ли изготовить двутавровую балку самостоятельно
Многие люди, которые решили возводить конструкцию из деревянных перекрытий, предпочитают приобретать материалы, производящиеся на фабрике. Но мало кто знает, как происходит данный процесс. Изначально на производстве применяется фрезеровочный станок, с его помощью делается необходимая траншея, а также шлифовка. После этого изделие отправляют на резку ОСП, это позволяет наиболее точно нарезать детали нужных параметров. Следующим этапом является склеивание полученных деталей. В завершение используют специализированный пресс. Согласитесь, такой процесс при желании можно выполнить самостоятельно без особых затруднений.
Изготовление данного строительного материала вполне реально выполнить собственноручно. Для этого необходимо подготовить:
- специальный брус;
- рулетку;
- хорошую циркулярную пилу;
- качественный клей по дереву;
- ориентировано-стружечную плиту или ОСП;
- швеллер;
- хомуты;
- наждачную бумагу.
Кроме того, если вы решили изготовить такую балку своими силами, то важно четко соблюдать все этапы и последовательности выполнение данной работы:
- Тщательно выбрать нужные бруски и выполнить расчет. Важно брать именно брус довольно крупного размера, благодаря этому вы сможете обеспечить надежность и прочность возводимой конструкции.
- Далее нужно выпилить из данных брусков верхнюю и нижнюю часть, снабдить специальным пазом, который будет проходить по центру изделия.
- Для изготовления данных деревянных перекрытий лучше всего использовать мощную циркулярную пилу, это позволит выполнить работу наиболее качественно и эффективно.
- Грамотно выставить нужную глубину борозды, чаще всего она составляет десять процентов от общей длины ориентировано-стружечной плиты, если соблюдать это несложное правило, то существует возможность добиться идеальной фиксации.
- Крайне важно, чтобы борозда не имела никаких серьезных дефектов, это позволит значительно сэкономить время и избежать трудностей в дальнейшем.
- Нарезать брусья, а также отшлифовать их.
- На траншею нанести специальный клей, потом погрузить в него плиту.
- Четко зафиксировать ребро жесткости.
- После 8-го пункта приступайте к прессовке двутавра.
- Прессовка обычно происходит при помощи специального пресса, но также можно воспользоваться швеллером. Такая процедура поможет хорошо спрессовать полученную балку.
- Оставить полученную деревянную балку на некоторое время для полного высыхания клея.
Примерно на выполнение данной работы уходит около получаса, но если вы изготавливаете большое количество деревянных двутавровых балок, то со временем весь процесс займет не более 10-15 минут.
Двутавровая балка, как деревянное перекрытие, имеет немалое число преимуществ перед другими материалами, кроме того, каждый человек может сэкономить деньги, и без труда изготовить ее самостоятельно, что значительно сокращает материальные затраты на строительство.
Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.
Устройство перекрытия по деревянным балкам
Устройство перекрытия по деревянным балкам
Установка деревянных балок перекрытия позволяет решить такие задачи:
- достичь необходимых показателей прочности и жесткости перекрытия;
- обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
- выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.
Выбор балки для межэтажных перекрытий:
- Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
- Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
- Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.
Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.
Сечение балок деревянного перекрытия
Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.
Способ монтажа деревянных балок перекрытия
Монтаж цельных деревянных балок Укладка цельных деревянных балок.
В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.
Монтаж усиленных (срощенных) балок Укладка усиленными (срощенными) балками.
Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.
Укладка балок короткими прогонами Укладка короткими прогонами.
На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.
Схема укладки балок короткими прогонами
Материал подготовлен для сайта www.moydomik.net
Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.
Плюсы деревянных балок перекрытия:
- малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
- возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
- доступность и сравнительно низкая стоимость;
- возможность уложить изоляцию;
- высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
- ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;
- потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;
- зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.
Монтаж деревянных балок перекрытия
Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:
1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».
Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:
- для подвального и междуэтажного перекрытия – не более 210 кг;
- для чердачного – не более 105 кг.
Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).
Таблица сечения балок перекрытия
Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.
Расчет прогиба деревянной балки
- для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е. балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;
- для чердачного – не более 1/200.
Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации. Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.
2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.
3. Выбор вида крепления балки к стене.
Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:
- крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.
Крепление деревянных балок перекрытия к несущей стене
При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.
- крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.
Крепление деревянных балок перекрытия подвесным методом
4. Укладка деревянных балок перекрытия
На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.
Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.
Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.
Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.
Заключение
Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).
Похожие новости
Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева
Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.
Содержание
При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.
Перекрытие в доме
Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.
Замер влажности древесины
У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.
В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.
Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²
Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²
Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.
Выбор сечения бруса в зависимости от нагрузки и ширины пролета
Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.
Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.
Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.
Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:
- для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
- для не нагружаемого чердачного помещения 130-150 кг/м²;
- для используемого чердачного помещения до 250 кг/м².
Расчет шага распределения брусков или досок
Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.
Распределение балок под перекрытие
Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.
Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.
В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.
Перфорированная опора бруса
Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.
У такого соединения имеются определенные достоинства:
- Т-образный узел отличается надежностью;
- монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
- в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
- становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.
Вариант монтажа с опорами
Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.
Виды перекрытий и их устройство
В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.
Существует следующее подразделение несущих сводов по видам:
- Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
- Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
- Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.
Чердачное перекрытие из двутавровых балок
В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.
Устройство деревянного перекрытия
Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.
Порядок работ при монтаже своими руками:
- В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
- Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
Выполнение среза конца балки
- Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
- Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
- Каждую третью или четвертую балку фиксируют анкерным болтом к стене.
- Имеющийся зазор между стеной и брусом заполняют уплотнителем.
- Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
- Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
- В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
- Поверх утеплителя крепят лаги с шагом 50-70 см.
- К лагам прибивают струганные доски.
- В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
- Выполняют окончательную отделку напольного покрытия и потолка.
От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.
Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.
Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.
Ниши для перекрытий в деревянных стенах
Поэтапный монтаж пола в деревянном доме:
- Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
- Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
- В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
- Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
- Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
- Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
- На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
- Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
- Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.
Пример монтажа перекрытия в стене из газобетона
Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.
Устройство деревянного перекрытия между этажами
Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.
Этапы работ своими руками:
- Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
- Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
- Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
- Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
- Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
- Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
- После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.
Отделка пола по балкам
В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.
Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.
Рекомендуем похожие статьи
Утеплитель для труб: обзор теплоизоляционных материалов, сравниваем, выбираем
Источники: http://krovlyamoya.ru/ustrojstvo/dvutavrovye-balki-perekrytiya-iz-dereva-svoimi-rukami.html, http://moydomik.net/steny-i-perekrytiya/294-ustroystvo-perekrytiy-derevyannym-balkam.html, http://strmnt.com/dom/build/other/mezhetazhnye-derevyannye-perekrytiya.html
blogforbuilder.ru
Двутавровые деревянно-металические HTS-балки – надежный, высококачественный, простой в применении, легкий, эстетичный и экономичный стройматериал.
Сравнение двутавровых балок OSB с HTS
OSB балки – это двутавровые балки, в которых стойка выполнена из ОСП (ориентировочно стружечных плит).
1. ОСП балки имеют клеевое соединение – явный недостаток, т.к. качество клея зависит от многих факторов, в т.ч. от зимней транспортировки (замораживался или нет). При этом разрушение клеевых соединений может проявиться спустя год-два.
В ХТС балках стойка выполнена из непрерывной стали и соединение между LVL брусом и сталью осуществляется прессованием.
2. В ОСП балках нельзя прилагать нагрузку к нижнему поясу, т.к. опять же это проблема клеевого соединения. Тогда как у нас допускается усилие на разрыв до 150 кг/м.
3. Для корректного сравнения балок необходимо понимать, что заявленные характеристики балок OSB не соответствуют действительности. Они не получили сертификат в ЦНИИСКе им.Кучеренко, поскольку все поломались при испытаниях! OSB балки - это строительный материал, который не прошел государственную экспертизу и не может применяться в строительстве государственных объектов.
В свою очередь наша продукция прошла экспертизу и получила сертификат в ЦНИИСКе им.Кучеренко и других сертифицирующих органах.
Цены на балки перекрытия (одиночный мостик)
| Параметры | Метраж | Цена за метр, |
| 230/60.80 | 4, 4.5 | 777.89 |
| 250/60.100 | 5 | 988.68 |
| 270/60.100 | 5.5 | 1030.41 |
| 320/60.100 | 6, 6.5 | 1130.99 |
| 370/60.100 | 7, 7.5 | 1240.13 |
| 370/60.120 | 8 | 1304.33 |
| 420/60.120 | 8.5, 9 | 1414.54 |
| Параметры | Метраж | Цена за метр, |
| 320/60.100 | 4 | 1130.99 |
| 370/60.100 | 4.5, 5 | 1240.13 |
| 420/60.100 | 5.5 | 1354.54 |
| 470/60.100 | 6, 6.5 | 1447,71 |
| 500/75.140 | 7 | Стоимость уточнить по телефону |
Цены на балки перекрытия (двойной мостик)
| Параметры | Метраж | Цена за метр, |
| 250//60.100 | 4, 4.5, 5 | 1124 |
| 250//60.140 | 5.5 | 1374 |
| 250//60.160 | 6 | 1500 |
| 320//60.140 | 6.5 | 1474 |
| 320//60.160 | 7 | 1600 |
| 370//60.160 | 7.5 | 1820 |
| 370//60.180 | 8 | 1940 |
| 420//60.180 | 8.5 | 2100 |
hts-dom.ru
Строительная балка
Изобретение относится к области строительства, в частности к конструкциям деревометаллических балок, составляемых из стальных сердечников и деревянных накладок, стягиваемых заклепочным соединением. Технический результат: повышение несущей способности и сборочных свойств составных элементов балки. Строительная балка включает сердечник, выполненный в виде двутавра, составляемого из изготовленных методом холодного формования уголков и центральной пластины, и деревянные накладки, охватывающие сердечник конгруэнтно отфрезерованными установочными поверхностями и пазами, соединенные, по меньшей мере, 2-рядным заклепочным соединением. В выполненной в виде пакета клееной древесины каждой накладке для охвата уголков и центральной пластины соответственно толщиной в отношении 2:1 ширина установочных пазов находится в пределах от 1,1 до 1,6 толщины уголка, высота балки находится в пределах от 3,33 до 3,5 ширины балки, при этом впадина каждого паза для посадки тавра и посадочные отверстия расположены вне клеевых швов. 2 з.п. ф-лы, 4 ил.
Изобретение относится к области строительства и может быть использовано при возведении зданий и сооружений различного назначения в качестве несущих балок.
Известна деревометаллическая балка-стойка (RU 2166039 Е 04 С от 27.04.2001 г.), включающая металлический вкладыш двутаврового профиля, установленный в деревянный футляр, половинки которого соединены поперечными трубчатыми нагелями.
Известна выбранная в качестве прототипа деревометаллическая балка-стойка (RU 2176300 Е 04 С 3/292 от 28.11.2000 г.), в которой металлический сердечник, изготовляемый методом холодного формования, образован из стального листа, изогнутого по конфигурации двутавра, и охвачен деревянным футляром, половинки которого соединены поперечными трубчатыми нагелями.
К недостаткам вышеперечисленных аналогов можно отнести высокую металлоемкость из-за низкой совокупной сопротивляемости вследствие относительно малой жесткости деревянных накладок, а также трудности по запуску балок в производство (Заявка №2003120782/02 МПК 7 В 27 М 3/00, 3/06 от 07.07.2003 г.).
Таким образом, задача, на решение которой направлено заявленное изобретение, состоит в повышении прочности строительной балки совокупной сопротивляемостью стального сердечника, составляемого из изогнутых уголков и центральной пластины и профильных клееных деревянных пластин - накладок, выполняемых по соотношениям размеров составных элементов, повышающих несущую способность балки и условия ее сборки.
Данная задача достигается тем, что в предлагаемой строительной балке составленный из полученных методом холодного формования уголков и пластин в приспособлении для сварки двутавр и склеенные из пластин в виде пакета и спрофилированные на фрезерном станке деревянные накладки стягиваются через шайбы развальцованными поверхностями концов пустотелых заклепок, соответственно установленных в посадочные отверстия сердечника и накладок в балку и с соотношением высоты к ширине поперечного сечения
, толщины полок уголков сердечника и толщины пластин с соотношением как 2:1, ширины охватывающих пазов накладок к толщине полок уголков сердечника с соотношением как (1,1÷1,6):1, а каждый полочный паз накладки и ближний к нему ряд отверстий расположены по разные стороны клеевого шва.
Сопоставительный анализ с прототипом показывает, что в заявляемой строительной балке каждая накладка выполнена в виде профильного клееного пакета по соотношениям, повышающим несущую способность балки и условия ее сборки, двутавр составляется из простых элементов, полученных методом холодного формования из стальных пластин, что повышает условия осуществления запуска балок данного типа в производство.
Таким образом, заявленная строительная балка соответствует критерию «новизна».
Сравнение заявляемой балки с другими техническими решениями показывает, что различные двутавры и клееные строительные элементы широко известны, например, уголки и составные сечения двутавров из уголков и пластин (см. Васильев А.А. «Металлические конструкции», М.: Стройиздат, 1976 г., стр.50) или клееный деревянный элемент (RU 2168594 Е 04 С 3/14, 29.12.1999 г.), однако в предлагаемой с соотношением высоты к ширине поперечного сечения
балке выполнение двутавра из уголков и пластин при соотношении толщины полок уголков и толщины пластин как 2:1, ширины охватывающих пазов накладок к толщине полок уголков сердечника как (1,1÷1,6):1, а также расположение каждого полочного паза и ближнего к нему ряда отверстий по разные стороны клеевого шва придает балке новое свойство, а именно при обеспеченности условий для автоматизированной сборки по количественному и качественному производству длинных деревометаллических балок, образованных многорядным заклепочным соединением накладок с сердечником, повышается их несущая способность за счет совокупной сопротивляемости оптимального соотношения прочностных и жесткостных характеристик и площади поперечного сечения, составляемого из стальных пластин и уголков сердечника и клееных деревянных накладок.
Это позволяет сделать вывод о соответствии решения критерию «существенные отличия».
На фиг.1 показан общий вид строительной балки;
На фиг.2 - поперечное сечение А-А на фиг.1;
На фиг.3 - выносной элемент Е сечения на фиг.2;
На фиг.4 - выносной элемент Д на фиг.2.
Строительная балка включает сердечник, выполненный в виде двутавра, составляемого из изготовленных методом холодного формования уголков и центральной пластины, и деревянные накладки, охватывающие сердечник конгруэнтно отфрезерованными установочными поверхностями и пазами, при соединении которых, по меньшей мере, 2-рядным заклепочным соединением оптимальное поперечное сечение составляется в пределах
Н=(3,33-3,5) В,
где Н - высота;
В - ширина, удовлетворяющее требованиям прочности, жесткости, общей и местной устойчивости.
Сердечник в виде прямого стального бруса двутавровой формы составляется из нарезанных, например, на ножницах пластин - центральной пластины 1 толщиной S2 и изогнутых из пластин на станке для сгибания кромок уголков 2 толщиной S1, выполненных в отношении S1=2S2 составляется в базовых направляющих приспособления для сборки и варки сердечника с четкими геометрическими параметрами поперечного сечения. Такое выполнение позволяет относительно точно подобрать необходимое отношение прочностных и жесткостных характеристик и площади поперечного сечения.
Каждая накладка, отпиленная от клееного бруса ленточнопильным станком и прошедшая обработку на фрезерном станке, имеет наружные пластины 3 и 4, следующие за ними пластины 5 и 6, набор пластин 7, клеевые прослойки 8 между ними и полученную после обработки конгруэнтную половине поперечного сечения двутавра установочную плоскость 9, плавно переходящую и оканчивающуюся в пластинах 3, 4, 5, 6, направленными вдоль прослоек 8 установочными пазами 10 и 11 шириной b1=(1,1÷1,6)S1, причем дно пазов 10 и 11 выполнено с закруглением R углов. Такое выполнение обеспечивает условия собираемости сердечника с плоскостью 9 и пазами 10 и 11 и повышает прочность на скалывание.
Готовые сердечники и накладки поступают на сборочную позицию, где рабочий покрывает соответствующей мастикой внутренние, контактирующие с сердечником поверхности накладок и стыкует «накладка - сердечник - накладка» конгруэнтными поверхностями. Собранную балку равномерно по всей длине сжимают специальными прижимами (не показаны) и в пластинах 5 и 6, уголках 2 и центральной пластине 1 сверлят по всей длине с установленным шагом посадочные отверстия 12 и 13, сажают в них шайбы 14 и выполненные из коррозионно-стойкой стали заклепки 15, концы которых обрабатывают давлением, например, методом осевой развальцовки.
Таким образом, предлагаемые математические зависимости, выражающие выполнение главных признаков составной из стальных и деревянных элементов балки, а именно, оптимального сечения в сочетании с расположением и выполнением отдельных элементов, сообщают балке новые несущие свойства, а возможность механизации и автоматизации технологических операций позволяет количественно и качественно организовать их производство.
Исследования по проверке математических зависимостей подбора отдельных элементов и оптимального сечения предлагаемой балки в целом проводились на спроектированном и изготовленном специальном стенде, оснащенном гидравлическим силовым узлом и измерительными приборами.
Пример.
К установленной на катки балке размерами Н=300 мм, В=90 мм, S1=5 мм, S2=2,5 мм, b1=8 мм и длиной L=6500 прикладывалась ступенчатая с выдержкой по времени каждой ступени нагрузка максимальной величиной 5000 кг. При бесступенчатом снятии нагрузки испытуемая балка, работая как пружина, вернула исходную геометрическую форму (стрелки прогибомеров вернулись на «0»).
1. Строительная балка, включающая сердечник, выполненный в виде двутавра, составляемого из изготовленных методом холодного формования уголков и центральной пластины, и деревянные накладки, охватывающие сердечник конгруэнтно отфрезерованными установочными поверхностями и пазами, соединенные, по меньшей мере, двухрядным заклепочным соединением, отличающаяся тем, что в выполненной в виде пакета клееной древесины каждой накладке для охвата уголков и центральной пластины соответственно толщиной в отношении 2:1, ширина установочных пазов находится в пределах от 1,1 до 1,6 толщины уголка, высота балки находится в пределах от 3,33 до 3,5 ширины балки, при этом впадина каждого паза для посадки тавра и посадочные отверстия расположены вне клеевых швов.
2. Балка по п.1, отличающаяся тем, что дно установочного паза для размещения каждой полки тавра выполнено с закруглениями углов.
3. Балка по п.1, отличающаяся тем, что пустотелые заклепки выполнены из коррозионностойкой стали.
www.findpatent.ru
характеристики, маркировка металлических видов, монтаж
Ни один строительный объект, каким бы ни было его назначение, не обходится без применения балок перекрытия. Ее функция как инженерной конструкции – в успешном перераспределении вертикальных и горизонтальных нагрузок в процессе собственной работы на изгиб.
Двутавровые балки перекрытия представляют собой тип фасонного проката, изготовленного из высококачественной стали. Сталь может быть либо низколегированной, либо углеродистой. Этот тип сортового проката имеет форму бруса, ориентированного горизонтально или наклонно. Или, говоря простым языком, стальная двутавровая конструкция – это прокат определенной формы, изготовленный из профильной стали специального исполнения. Форма определяется его конструктивными особенностями. Чаще всего она внешне похожа букву «Н». Такая форма усиливает прочность элементов конструкции и придает дополнительную жесткость. Где же используются двутавровые балки перекрытия?
Балка двутавровая: применение ↑
Балка металлическая двутавровая из стали больше известна как элемент перекрытий каркасов промышленных зданий, имеющих большие пролеты. Их используют также при возведении мостов и других подвесных путей, колонн и другого во всех тех местах, где присутствуют повышенные нагрузки и им необходимо противостоять. Они воспринимают нагрузку от вертикального поперечного воздействия, которая одновременно отражается на стенах, колоннах и других опорах.
Деревянный аналог стального двутавра используется в каркасном домостроении. Следует отметить, что в последнее время его нередко стали использоваться в оформлении строений как элемент дизайна.
Их правильный расчет обеспечивает большую эффективность металлоемкости, нежели этот показатель у обычной горячекатаной конструкции. При установке двутавра уменьшается масса несущих конструкций, что позволяет сократить затраты на строительство. Двутавры используются также в тяжелом машиностроении при создании тяжелого оборудования.
Незначительный вес при чрезвычайно высокой жесткости делает их идеальным вариантом для использования в качестве основы под высоконагруженные строения.
Интересно
Отметим,что двутавры значительно жестче, нежели квадратные профили и уголки.
Виды двутавровых балок ↑
В конструкциях двутавров внутренние грани полок могут располагаться наклонно либо параллельно. Сортамент, который имеет балка двутавр, характеристики, габариты в основном определяются расстоянием между параллельными (П) или наклонными (У) внешними гранями.
Типоразмеры и ГОСТы: ↑
- Балка двутавровая ГОСТ 26020 83 характеризуется параллельными гранями полок. Под этот стандарт входят двутавры, имеющие высоту 10–100 см и ширину полок – 5,5–40 см. По последнему параметру классифицируют на: узкополочные (У), нормальные (Б), среднеполочные (Д), широкополочные (Ш) и колонные (К). Колонные двутавры отличаются почти одинаковой высотой профиля и шириной полки.
Двутавры, характеризующиеся наклонными гранями, классифицируются на:
- обычные (ГОСТ 8239 89) – ограничения на величину уклона внутренних граней составляют порядка 6–12%;
- специальные (ГОСТ 19425 74) – М: подвесные пути, имеющие угол наклона не больше 12% и С: для армированных шахтных стволов, имеющих угол наклона до 16 %.
колонные двутавры (К) по ГОСТ 26020-83
Изделие выполненное по ГОСТ полностью соответствует параметрам чертежа, то есть имеет заданное поперечное сечение, размеры полок (высота, ширина и толщина) и другое.
Маркировка: как расшифровать ↑
Начнем с двух цифр в начале маркировки. Они отмечают высоту в сантиметрах конкретной группы профилей. Следующие индексы – буквенные, они указывают на вид профиля в соответствии с шириной полок, к примеру, У, К и т. д. Если профили в группе отличаются размерами стенок и полок, то далее в маркировке указан размер профиля в серии. Например, маркировка двутавра с параллельными гранями может иметь вид: 25Б, 100Ш, 35К, 24ДБ1.
Монтаж ↑
Двутавр металлический изготавливают поэтапно. Прежде всего металл раскраивается на полосы требуемых размеров. Для улучшения провара кромки разделывают на специальном станке. Подготовленные полосы монтируют на сборочном стане. Их укладывают на входной конвейер, зажимают, позиционируют и фиксируют. Завершают сборку сварочными работами на специальном станке. Сваривают его двумя комплектами сварочных головок под флюсом. Двутавр в основном состоит из трех элементов. Поясные швы приваривают сварочными автоматами, а ребра жесткости приваривают поперек чаще вручную, в крайнем случае – полуавтоматом. Сварные конструкции собирают различными способами: используя хомуты и прихватки или в особом кондукторе.
балка металлическая двутавровая: процесс производства
Готовый двутавр очищают от налета ржавчины, жира, грязи и другого, используя дробеструйную установку. После этого качество его покрытия из краски и лака заметно улучшается.
При устройстве конструкции швы поясов иногда сваривают по ручной технологии. Тогда последовательность сборки полностью меняется. Сначала на пояс в нижней части конструкции монтируют вертикальную стенку, а следом ребра жесткости. Их захватывают и монтируют пояс в верхней части. Собранная конструкция зажимается хомутами и переходят к сварочным работам.
на фото металлическая балка двутавр
Наиболее ответственным этапом монтажа считается стыковка двутавровых балок. Швы поясов в обеих направлениях от стыка незаваривают на длину в полтора раза большую, нежели поясная ширина. Стык двутавровых балок свариваются в такой очередности: свариваются стыки вертикальной стенки, двух поясов, сначала ту, которая работает на растяжение, затем вторую, работающую на сжатие. Завершают устройство стыка довариванием швов на поясах на тех участках, которые остались незаваренными.
Совет
Для сварки монтажных стыков необходимо использовать электроды высочайшего качества.
Сварная конструкция имеет массу преимуществ перед прокатной и, в первую очередь, это ее более высокие прочностные характеристики при массе, меньшей прокатной примерно на треть.
Двутавр металлический: сборка на видео
Материалы к статье:
© 2018 stylekrov.ru
stylekrov.ru
.jpg)
