Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы. Теплый пол под ламинат на бетонный

монтаж и устройство тёплого пола

Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения можно добиться наибольшего комфорта по сравнению с другими вариантами.

Чтобы самостоятельно рассчитать необходимый объем инфракрасной пленки, составить схему ее размещения и выполнить монтаж всей системы необходимо ознакомиться со свойствами материалов и спецификой проводимых работ.

Содержание статьи:

Основные положения о материалах

Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания. Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.

Параметры инфракрасного пленочного пола

Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под поверхностью пола и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона. Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.

В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.

Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос

Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить фрагменты полос нужной длины.

Максимальная мощность инфракрасной пленки под ламинат составляет от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют по причине ограничения температуры нагрева ламината. Иногда, производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив ее на ширину полосы можно вычислить искомое значение.

Требования к ламинату как покрытию

Обыкновенный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:

• искривление геометрии пластин под действием высокой температуры;
• продавливание пластин при действии на них тяжелых предметов;
• высокие теплоизоляционные свойства материала.

Поэтому для совместного использования ламината и расположенного под ним пленочного теплого пола разработаны усовершенствованные модели. Их помечают специальными символами, размещаемыми на упаковке материала или в инструкции к нему. Единый стандарт маркировки отсутствует, поэтому при покупке необходимо уточнить этот вопрос у продавца, так как существуют решения только для водяного или электрического кабельного теплого пола.

Схематичное изображение теплого пола показывает возможность совместного использования с ним ламинированных панелей этой партии. Также рекомендовано использовать материал класса безопасности E1 или E0 с минимальным содержанием свободных формальдегидов

Суммарное значение коэффициента теплового сопротивления ламината и подложки, на который его укладывают, не должно превышать 0,15 кв.м*К/Вт. Поэтому при выборе материала необходимо убедиться в соответствии этой технической характеристики нормативным требованиям, иначе существует риск перегрева и поломки системы теплого пола.

Соединение ламелей может быть выполнено с помощью клея или замков, расположенных на торцах пластин. Совместно с теплым полом разрешена только плавающая схема устройства ламинированного пола из панелей замкового типа. Т.е. собранное из панелей покрытие не должно иметь жесткого сцепления с основой, а по периметру помещения, вокруг архитектурных деталей и проходки труб необходимо оставить зазор в качестве резерва для линейного расширения материала.

Ламинат получают методом прессования опилок с включением смол, содержащих формальдегид. Производитель указывает максимально допустимую температуру нагрева, при превышении которой начинается испарение ядовитого вещества. Обычно это происходит при достижении 28-30 градусов Цельсия. При расчете тепловыделения необходимо учитывать этот фактор.

Правила размещения полос теплого пола

Площадь отдельной комнаты, которую следует снабдить теплым полом, вычисляют исходя из потребности этого помещения в отоплении. В случае отсутствия других систем обогрева, достаточно в среднем 70% покрытия от общей площади. При наличии радиаторов, каминов необходимость в тепле от пола снижается, что приводит к уменьшению количества укладываемых полос или меньшим расходом электроэнергии на обогрев.

По причине существования ограничений на максимальную мощность подаваемой к жилому объекту электроэнергии, необходимо провести расчет нагрузки на сеть

Отсутствие необходимости размещать под ламинатом инфракрасный теплый пол по всей площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:

• Нельзя размещать теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и избыточному давлению на пленку.
• Нельзя закрывать сверху обогреваемый ламинат теплоизолирующим материалом, таким как ковры или мебель без ножек. Это приводит к нарушению отдачи тепла в воздух и перегреву системы.
• Необходимо избежать нагрева ламината одновременно со стороны инфракрасной пленки и другого источника тепла. Величина зоны пола, под которую нельзя подкладывать пленку для каждого типа расположенного рядом нагревательного прибора определяют индивидуально.
• Необходимо отступить от стен и стационарных предметов не менее 3 — 10 см в зависимости от рекомендаций изготовителя, так как зона нагрева в плане немного выходит за границы пленки. Повышенная температура может плохо подействовать на плинтуса и обои.

При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это обусловлено возможной в будущем перепланировкой или проведением перестановки мебели. Значительный отступ от стен оставляет более широкий спектр решений по изменению дизайна помещения. Кроме того, жители дома гораздо реже используют пространство около стены, чем в середине комнаты.

В жилых комнатах часто располагают инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен

Если зона обогреваемого пола прямоугольная, то расположение фрагментов пленки лучше планировать вдоль длинной стороны. В этом случае уменьшается количество полос и, как следствие, – операций по их укладке, изоляции и подключению.

Дополнительная информация по структуре

В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляют определенные требования. Основание пола должно быть твердым и как можно более ровным. Для бетонного основания рекомендуют провести выравнивание с помощью заливки нивелирующей смеси, а для деревянного – посредством настилания фанеры.

Изоляция между основанием и обогревательными элементами предназначена для предотвращения потерь тепла. С учетом того, что теплый пол работает от электричества, подложка не должна проводить ток. Поэтому не используют утеплитель с отражающей поверхностью на основе алюминиевой фольги. Чаще всего применяют рулонную пенополиэтиленовую изоляцию или пробковую подложку в комплекте с отражающим слоем.

Структура инфракрасного пола под ламинат (на строительном сленге – «пирог») достаточно проста. Укладка любого слоя не предполагает наличие специфических знаний или тяжелого физического труда

Перед укладкой полос теплого пола с электрической разводкой и термодатчиком необходимо прочитать инструкцию, прилагаемую к комплекту. Общие принципы монтажа одинаковые, но есть некоторые нюансы по величине расстояния между размещаемыми элементами, а также по методу подключения к электросети.

В качестве подложки, расположенной между элементами обогрева и ламинатом нужно использовать полиэтиленовую или виниловую пленку. Она хорошо пропускает тепло, но служит барьером для воды и пыли, попадание которой на нагревательные полосы нельзя допустить.

Этапы работ по монтажу системы

Одним из серьезных преимуществ инфракрасных полос перед электрическим кабелем или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов. При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.

Выравнивание основания и укладка теплоизоляции

Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.

Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева

Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по монтажу теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.

Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.

Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее «открытых» контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Терморегулятор редко входит в комплект поставки, поэтому приобрести его нужно отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и прокладки проводов. Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству. Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см. Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола. Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината. Существует два способа правильно задать алгоритм режима работы теплого пола:

• Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
• Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и фрагмента полосы обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

Полезное видео по теме

Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения «снизу вверх». Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

sovet-ingenera.com

Выбор и монтаж теплого пола под ламинат на бетонный пол

Современные технологии позволяют сделать жизнь максимально комфортной. Одной из таких технологий является теплый пол. Он представляет собой некоторую систему, содержащую теплоноситель, от которого тепло передается напольному покрытию. Как следствие, потребитель получает теплый ламинат либо теплый кафель.

Варианты теплого пола

Существует два варианта теплого пола, отличающихся между собой характером теплоносителя. В первом варианте в качестве теплоносителя является жидкость, циркулирующая по уложенным определенным образом трубам. Этот вариант считается выгодным, с экономической точки зрения.

Однако никто не даст разрешение на установку подобной системы в квартире многоэтажного дома. Ведь вода выступает в качестве теплоносителя, а обогрев полового покрытия пойдет по системе, подключенной к централизованному отоплению. Соответственно, у соседей температура батарей будет очень низкая. Соответственно, теплый дом будет только у вас.

Альтернативой выступает электрическая система. Здесь теплоносителем являются провода. Они нагреваются и отдают свое тепло напольному покрытию. В качестве нагревательного элемента может выступать инфракрасная пленка.

Такой вариант можно установить в любом помещении. Но он подключается к электрической сети. Следовательно, счета за электроэнергию увеличатся. Но иных способов подогреть ламинированную доску, керамическую плитку или другое покрытие на сегодняшний день нет.

Выбор напольного покрытия

Выбирая напольное покрытие, следует учесть тот факт, что оно не должно выступать в качестве барьера для прохождения тепла. Самым лучшим вариантом является керамическая плитка. Но укладывать ее во всем помещении нецелесообразно. Она смотрится достаточно холодно. К тому же, такое покрытие является скользким и твердым. При падении существует высокий риск получения травмы.

Для гостиной, прихожей или спальни следует выбрать что-то более приятное и красивое. Во все времена самым элитным строительным материалом считалось дерево. Оно действительно выглядит презентабельно и богато. Но стоимость натурального дерева весьма велика.

Производители сегодня предлагают материал, который похож на натуральное дерево и при этом имеет приемлемую ценовую политику. Это ламинат. При его изготовлении используют дерево, что и обеспечивает их внешнее сходство.

Остается один вопрос. А можно ли под ламинат укладывать системы теплого пола? Ответ положительный. Но перед покупкой следует внимательно ознакомиться с маркировкой, нанесенной на ламинат. В состав ламината входят формальдегиды. Эти вещества при повышении температуры способны выделяться в воздух.

При этом для начала процесса достаточно 260. Для здоровья такие испарения могут быть опасны. Поэтому следует поинтересоваться у консультанта магазина, какой товар предназначен для укладки на теплые полы. Желательно параллельно ознакомиться с документацией, которую должен при необходимости предоставить сотрудник магазина.

Если приобрести товар, который не предназначен для установки на теплые системы, то в скором времени на ламинате появятся дефекты в виде трещин, зазоров, пузырьков и т. д. Эти дефекты станут следствием постоянных перепадов температуры. Под ламинат лучше всего стелить инфракрасную пленку. Но есть одно «но». Ее цена достаточно высока.

Монтажные работы

Независимо от того, на какой системе вы остановились, в первую очередь, нужно будет подготовить основание. В большинстве случаев черновое покрытие представляет собой стяжку из бетона. При этом поверхность, как правило, неровная.

Вначале нужно избавиться от явных неровностей. Если их можно каким-то образом устранить, то заливать все основание выравнивающей смесью нет смысла. В остальных случаях целесообразно выровнять основание при помощи самовыравнивающихся смесей или раствора.

С первыми работать гораздо проще. Работа же с раствором предполагает определенных умений и навыков. Черновое покрытие нужно выровнять для того, чтобы элементы монтируемой системы (будь то трубы или провода) не ломались. После того как раствор наберет необходимую прочность, основание нужно очистить от пыли и грязи.

Затем желательно гидроизолировать бетонный раствор. Если речь идет о помещениях с повышенной влажностью, то этим этапом нельзя пренебрегать. Особое внимание, изолируя от воды бетонный раствор, нужно уделить стыкам и углам помещения. Их целесообразно проклеить специальной лентой.

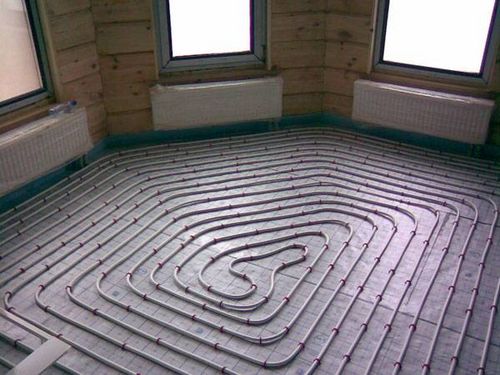

Далее, выполняется монтаж элементов системы. Если речь идет о водяном варианте, то трубы укладываются в виде спирали или змейкой. Важно, чтобы расстояние между витками было одинаковым и соответствовало существующим нормам. Так можно будет добиться равномерного подогрева пола, и весь дом будет теплый.

Провода тоже укладываются змейкой. Выполнить монтаж последних проще. Это обусловлено тем, что провода более гибкие. Если же речь идет о водяной системе, то нужно тщательно выбирать трубы. Не допускается монтаж трубы, имеющей швы. Поэтому материал из черных металлов не подходит. Контур должен состоять из цельной трубы. Ну и стоит принять во внимание гибкость исходного материала.

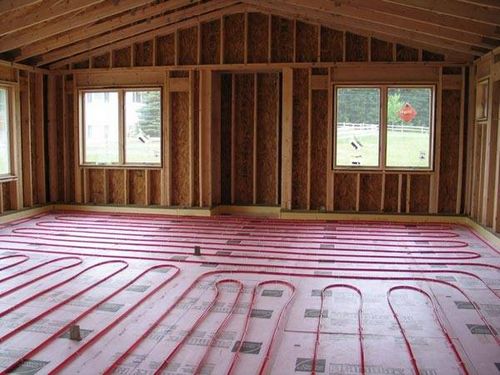

Если помещение имеет маленькую квадратуру, то радиусы изгибов трубы должны быть достаточно велики. Если материал жесткий, то добиться желаемого результат не получится. Соответственно, контуры будут располагаться далеко друг от друга и дом едва ли станет теплый. Максимум получится повысить температуру на несколько градусов.

Монтаж инфракрасной системы

Что же касается инфракрасной системы, которая оптимально подойдет под ламинированную доску, то ее монтаж несколько специфичен. Если в предыдущих двух вариантах допускается некоторая неровность чернового основания, то здесь такая роскошь недопустима.

Предварительно на основание устилают материал, отражающий тепло. Иначе будут значительные теплопотери. При этом в его составе не должно быть фольги. Такой материал выпускается в определенных размерах. Поэтому при монтаже его придется разрезать на полосы. Для того чтобы зафиксировать термоотражающий материал используют скотч.

Неотъемлемой частью электрической системы является терморегулятора. Еще до начала работ необходимо продумать его месторасположение. Он имеет небольшие размеры, поэтому легко спрячется за декоративными элементами интерьера. Чтобы встроить терморегулятор нужно в стене проделать отверстие. Также проделывается штроба для проводов, ведущих к этому элементу.

Инфракрасная система представляет собой рулонный материал. Поэтому перед укладкой его нужно разрезать таким образом, чтобы можно было устелить всю поверхность. Важно знать, что есть определенные нормы, связующие ширину и длину полосы. Так, к примеру, полоса шириной 80 сантиметров не должна быть длиннее 10 метров. При этом, чем больше длина полосы, тем меньше должна быть ширина.

Нельзя производить укладку подготовленных полос встык или внахлест. Расстояние между ними не должно быть меньше 1 см. А от стены термополосы должны располагаться на расстоянии, превышающем 5 см. Укладывать полосы нужно таким образом, чтобы контакты «смотрели» на стену с терморегулятором.

Те разрезы, которые не используются, необходимо заизолировать. Используют для этого битумные материалы. Ввиду того, что подключаются полосы параллельно, провода спрячутся под плинтус.

Не будем углубляться в особенности подключения инфракрасной системы. Инструкция прилагается к готовым наборам. Отметим только тот факт, что экономить на данных системах нельзя. После установки они закрываются чистовым покрытием. И демонтаж в случае необходимости будет выполнить достаточно сложно.

Для того чтобы дом был теплый на 100%, можно использовать современные системы обогрева. При этом важно правильно подобрать декоративный материал. Он должен не только иметь соответствующие характеристики теплопроводности, но и быть устойчивым к изменениям температурного режима.

Ламинат – это одно из тех покрытий, которое можно монтировать на теплые полы. При этом очень важно, чтобы черновое основание было ровным. Иначе могут возникнуть проблемы с работоспособностью самой системы подогрева.

Ну а если даже этого не произойдет, то стоит помнить о том, что ламинат, уложенный на неровное основание, будет «гулять» под ногами. Это станет причиной уменьшения эксплуатационного периода строительного материала. В результате качественно выполненных работ вы получите теплый ламинат под ногами круглый год.

dekormyhome.ru

Как правильно уложить теплый пол на бетонный пол

Представленная ниже информация, будет крайне полезна тем, у кого есть желание покрыть свой бетонный пол ламинатом и сделать его тёплым.

Чтобы добиться максимального эффекта, необходимо разобраться какая система подогрева полов предпочтительнее для ламината.

Выбираем систему подогрева полов под ламинат

Все системы подогрева полов, следует разделить на две большие группы: водяная и электрическая. Электрическая в свою очередь, делиться на: кабельную, плёночную и электро-водяную.

Отличие этих систем в принципе передачи тепла от нагревательного элемента (теплоносителя) к рабочей поверхности, является для нас определяющим. А всего существует три способа передачи тепла:

1. Лучистый — инфракрасное излучение.
2. Конвекционный — поток нагретого газа или жидкости.
3. Теплоперенос — передача при прямом контакте.

Какие трубы для теплого пола лучше всего использовать мы рассматривали в предыдущей статье. Принцип работы плёночных нагревательных систем, основан на лучисто-конвекционной передаче тепла. Значит, для ламината, оптимальным будет являться, плёночная система подогрева пола.

Минимальные параметры плёночной системы подогрева

При выборе плёнки для подогрева полов в квартире, следует отталкиваться от мощности 130 Вт/м2. Это минимальное значение. Более мощные нагревательные элементы, не будут более экономичными. Это доказано эмпирически. Они всего лишь быстрее нагреваются до рабочей температуры. Но затем необходимо передать тепло с нижней поверхности ламината, на верхнюю. И этот процесс более продолжительный, он и нивелирует преимущество быстрого нагрева более мощных плёнок.

Максимальная температура плёнки под ламинатом не должна превышать 27 °C. При более высоких температурах планки ламината начинают коробиться.

Вопрос стоимости плёночного теплого пола достаточно щекотливый. В России, процесс ценообразования практически не отрегулирован, стоимость одного и того же товара в разных магазинах может отличаться чуть ли не в два раза. К тому же нестабильность курса валют только увеличивает разброс цен. Но если ориентироваться на крупных московских поставщиков, то стоимость одного квадратного метра нагревательной плёнки варьируется от 570 до 1300 р/м2. На такой разброс цен влияют:

• Ширина рулона;
• Мощность;
• Технология изготовления;
• Страна производитель.

Можно сказать, что с биметаллическими плёнками работать легче, и стоят они дешевле. Для минимизации затрат, необходимо исключить укладку нагревательной плёнки под мебель. А для более точного подсчёта объёма плёнки, лучше всего составить план помещения и распределить на чертеже схему расположения отрезов. При этом следует строго следить за тем, чтобы минимальное расстояние от края плёнки до стены было 10 см и не было нахлёстов.

Ширина плёнки бывает трёх типоразмеров: 0,5 м, 0,8 м и 1 м. Комбинируя эти стандарты, необходимо скомплектовать количество материала. Допустим, размер комнаты 3 на 5 м. Отступая от каждой стены 10 см, получаем 2,8 на 4,8 м. Соответственно, оптимальный комплект будет включать:

• 2 полосы шириной 1 м и длиной 4,8 м;
• 1 полосу шириной 0,8 м и длиной 4,8 м.

Только соблюдайте главное требование: у всех отрезов плёнки должны быть одна мощность и производитель.

Монтажные работы

Весь процесс создания тёплого пола делится на следующие этапы:

1. Подготовка бетонного основания.
2. Монтаж нагревательной плёнки.
3. Укладка ламината.

Подготовка бетонного основания

Самое главное требования к бетонному основанию — максимально ровная поверхность. Требуется исключить перепады высот 3 ppm -0.3em;">(3 мм на метр). С этой задачей легче всего справиться при помощи самовыравнивающейся стяжки.

Толщина стяжки должна быть минимальной, её функция только в выравнивании поверхности. В этом случае, можно обойтись без использования демпферной ленты. Разводить смесь, необходимо следуя инструкции производителя.

Перед заливкой, следует тщательно подмести помещение. Если где-то на полу имеются спорадические выступы, то их лучше отбить молотком, нежели скрывать их под слоем раствора.

Учтите, что последующие работы можно проводить только после полного высыхания стяжки. Обычно, производитель указывает на упаковке продолжительность выдержки, после которой можно приступать к следующему этапу ремонта. Но, следует заметить, что состав на гипсовой основе, высыхает гораздо быстрее, нежели стяжка на основе цемента.

Определить степень готовности стяжки, можно следующим образом. Требуется положить бумажную салфетку на сохнущее основание, закрыть её перевёрнутой кастрюлей (ведром) и оставить на ночь. Если утром салфетка будет влажная, то следует подождать ещё.

Обратите внимание: Принудительная сушка стяжки возможна не ранее, чем через три недели. При этом температура подогрева, не должна превышать 28 °C.

Подложка

После высыхания стяжки, на поверхность укладывается теплоизолятор. Его функция предотвратить нагрев бетонного основания. В нашем случае, можно выбрать один из двух вариантов:

1. Пробковая подложка.
2. Сшитый вспененный полиэтилен.

По своим физическим характеристикам, эти материалы примерно соответствуют друг другу. Главная разница у них в цене. Если пробковая подложка толщиной 6 мм стоит 350 р/м2, то сшитый пенополиэтилен такой же толщины обойдётся в 70 р/м2. Важно: для подложки нельзя использовать обыкновенный вспененный полиэтилен. В течении 1−2 месяцев эксплуатации он деформируется и перестанет выполнять свою функцию.

Толщина подложки не должна превышать 6 мм. Настилать её следует поперёк предполагаемой укладки планок ламината. От краёв подложки, до стены должно оставаться расстояние 1 см. Листы укладываются встык, швы фиксируются строительным скотчем. После настила подложки, дайте ей сутки отлежаться. За это время она приобретёт необходимую форму, и прилегание к основанию будет более плотным.

Обратите внимание, что использование подложки с отражающим слоем, повышает эффективность нагрева на 5−7%.

Укладка тёплого пола

Вся операция проходит в несколько этапов:

1. Необходимо отрезать полосы нужной длины от рулона. Отлёживаться им не обязательно.
2. Укладывая плёнку, необходимо фиксировать каждую полосу скотчем с двух сторон. Плёнка укладывается матовой стороной вверх! При этом, расстояние между листами плёнки должно быть расстояние в 1 см. Отрезы плёнки не должны лежать внахлёст! Ходить по плёнке можно только в тапочках или босиком.
3. Подключение должно выполнять параллельно. Для этого, с обоих краёв плёнки (но с одной стороны), проходит медная шина. Клемму, следует расположить так, чтобы одна её часть находилась между слоями плёнки, а другая прилегала к медной шине. Затем клемма сжимается плоскогубцами и только после этого, подключается электропровод. Место подключения питания, тщательно изолируется битумной лентой. Важно: при использовании пробковой подложки, в ней можно вырезать углубления под провода и клеммы.
4. Установка термодатчика производится под плёнку. Для этого требуется вырезать в пробковой подложке канавку, уложить и зафиксировать скотчем термодатчик. Важно: головка термодатчика, должна располагаться под нагревательным элементом, а не между ними!
5. Провода, от плёнки до терморегулятора, можно провести под плинтусом. От терморегулятора до пола, в стене следует проштробить канавку. В неё помещается гофротруба и уже в ней, будут располагаться провода. После подключения питания, необходимо проверить работоспособность системы. Для этого включите её на 20−30 секунд. Если плёнка нагревается, то отключайте питание и можно приступать к к укладке ламината, а какой электрический теплый пол под плитку лучше, мы писали здесь.

Выбор и укладка ламината

Ламинат, это покрытые декоративным и защитным слоем планки из ДВП (ДревесноВолокнистой Плиты). В зависимости от покрытия, они разделяются по устойчивости к истиранию на три класса:

• 31 — домашнего использования;
• 32 — полукоммерческий вариан;
• 33 — коммерческий вариант.

Но многие производители, используют свои градации этих маркировок, в которых указывают толщину защитного покрытия и наличие водоотталкивающей пропитки. Поэтому при выборе ламината, следует читать инструкцию от производителя, а не надеяться на то, что все данные унифицированы.

Единого стандарта размеров, для ламината нет. Но самые распространённые типоразмеры планок имеют габариты: длина 1,28−1,39 м. и шириной 18,5−19,6 см. Количество планок можно рассчитать после того, как выбран способ укладки. А таковых существует три:

• Прямой (отходы 5%). Самый лёгкий и доступный способ;
• Диагональный (отходы до 15%). Более кропотливый вариант, требующий опыта;
• Узорный (отходы до 35%). Без должного навыка за него лучше не браться.

Пример расчёта:

Выбран прямой способ укладки в помещении размером 3,8×5,2 и площадью 19,76 м². В наличии имеются планки размером 1,28×0,185 м и площадью 0,2368 м². Значит, на эту комнату потребуется: (19,76/0,2368) х 1,05 = 88 планок (87,68).

Крепление ламелей может осуществляться замками двух типов — click и lock. Не вдаваясь в детали, следует сказать, что click крепление проще в работе и надёжнее в эксплуатации.

Отдельно необходимо упомянуть про теплопроводность напольного покрытия. Она определяется этим же параметром ДВП и составляет ≈ 0,1 Вт/(м*К). Это достаточно маленький показатель. Но, есть способ улучшить поглощение тепла ламинатом. Для этого необходимо затемнить обратную сторону ламелей. Ведь тёмные поверхности нагреваются быстрее. А проще всего это сделать при помощи морилки.

Монтаж ламината

Прежде всего, необходимо укрыть нагревательную плёнку, подложкой. Её задача предохранять термоплёнку от воды при влажной уборке помещения. Она может поставлять вместе с ламинатом (от производителя), а можно использовать простую полиэтиленовую плёнку. Полосы плёнки необходимо склеивать между собой скотчем. Использование других подложек, будет снижать эффективность тёплого пола, так как они увеличат теплоизоляционный слой.

Технология укладки ламината

Ламинат начинают укладывать от источника света (окна), с дальнего конца комнаты. Для компенсации теплового расширения, между стеной и краем напольного покрытия должен оставаться зазор в 1 см. Для его организации, необходимо использовать клинья (упоры) из фанеры толщиной 10 мм. Они устанавливаются по периметру помещения на время укладки ламината и затем удаляются.

Важное правило: нельзя укладывать ламинат без разбежки. Минимальный сдвиг между рядами должен быть не менее 25 см.

Если сдвиг будет равен половине длины ламели, то такая укладка называется «шахматной». Укладывая первый ряд панелей, следите за тем, чтобы между планками не было зазора. Последнюю в ряду ламель, необходимо замерить и отпилить по размеру. Начинать следующий ряд, можно с остатка этой панели, но только в том случае, если её длина не менее 25 см.

Обратите внимание, что часто комнаты не являются геометрически правильными прямоугольниками. И длина одной стены может на несколько сантиметров отличаться от противоположной. Это значит, что второй и последующие ряды ламината необходимо подгонять по длине.

Для надёжности верхний гребень замка можно смазывать специальным герметиком. Это дополнительно придаст герметичность замку. Излишки клея легко удаляются влажной тряпкой.

Последний ряд ламелей чаще всего требует подгонки по ширине. Отпиливать необходимо тот край, который будет прилегать к стене. После монтажа последнего ряда, клинья удаляются и устанавливается плинтус. Он придаст законченный облик помещению и будет скрывать технологический зазор.

После установки плинтуса, дайте покрытию отлежаться в течении суток и только затем включите подогрев пола установив датчик на 18−20°С. Прогрейте полы в течении полутора-двух часов. Затем увеличьте температуру до 23−25°С. Выждите ещё два часа и установите максимально допустимую температуру, 27 °C. После такой «обкатки», тёплые полы готовы к эксплуатации.

На видео один из способов укладки теплого пола под ламинат на бетонный пол:

umnodom.net

Теплый пол под ламинат на бетонный пол своими руками на балконе и других помещениях

Приветствую всех на prosamostroi.ru! Когда человек еще маленький, мир для него предстает в ином ракурсе, в ином объеме. Он задает много вопросов, но на некоторые из них сам чувствует ответы, которые с годами забывает. Вот живет и растет малыш в квартире или частном доме, сначала ползает, а потом бегает по полу. Разве задумывается он о том, из каких слоев состоит этот пол, как он вообще устроен, и что делать, если с ним произойдет какая-нибудь авария? Скорее всего, не задумывается. Такое досадливое начало сегодняшней беседы связано у меня с тем, что пришлось буквально на днях вплотную заняться ламинатом. Вот только не как дизайнеры или продавцы-консультанты: посмотреть каталоги, запомнить артикул, подобрать подходящий по стилю. Мне довелось поучаствовать в суперпроекте под серьезным кодовым названием: как положить ламинат на неровный деревянный пол. Вскоре, кстати, меня ждет теплый пол под ламинат на бетонный пол. В смысле, не пол меня ждет, а его укладка. Но об это в свое время.

Действительно, как быть с неровными полами, если меняешь покрытие? Для начала все-таки в качестве повторения пройденного буквально несколько слов о самом ламинате. Это напольное покрытие включает в себя древесноволокнистую плиту (она же является основой), промасленную бумагу (нижний слой; нужна, чтобы плита не разбухла) и ламинированную поверхность (верхний слой, оберегающий покрытие от негативных внешних воздействий). Когда ламинат настилается на пол, сразу заметно, насколько он эстетичен, а спустя энное количество времени начинает быть заметно, насколько он еще и практичен, долговечен и износостоек.

Ламинат бывает разным. На виды он делится просто: по «внешности», то есть по верхнему декоративному слою. Принято различать 7 основных видов:

• Обыкновенный. Его обычность заключается в равномерном расположении рисунка, имитирующего древесину различных пород, по поверхности.

• С вощеной поверхностью. Вид у такого ламината, как у натурального дерева, которое обработали воском. Гладкая и ровная поверхность имеет едва заметный блеск.

• С натуральной поверхностью. Такое покрытие имитирует не просто натуральную древесину, а древесину, покрытую лаком. Очень эффектно смотрится в гостиных, столовых и любых больших комнатах.

• Глянцевый. Ламинат этого вида по-настоящему покрывается лаком, от этого он особенно ярок.

• Кантри. При взгляде на такой пол, можно подумать, что покрытие действительно обрабатывалось ручным способом.

• Масляное дерево. Что имитирует этот ламинат? Отвечаю: пол из натурального дерева, покрытый не лаком, а олифой, поэтому поверхность его матовая.

• С поверхностью состаренной. Здесь дело в рисунке: он создает впечатление, что пол из старого, но натурального дерева, которому присущ рельеф крупный, но плавный.

Согласитесь, интересно? Слово одно – ламинат, — а сколько нюансов! Но вернемся к той задаче, которую мне пришлось решать. Скажу сразу про один важный подготовительный момент. Когда вы определитесь с видом ламината, которому суждено будет лечь покрытием на неровный пол из дерева, и совершите покупку, подготовьте его. Для этой цели оставьте купленное напольное покрытие в том помещении, где будут производиться соответствующие работы, на срок около 2-х или 3-х суток. За это время ламинат «распознает» микроклимат, и его поверхность нужным образом стабилизируется. Также следует поступать и с линолеумом, под который тоже возможна установка теплого пола — теплый пол электрический под линолеум, обязательно прочтите данный обучающий материал.

Теперь ответим раз и навсегда  на такой частый вопрос: а что будет, если покрытие уложить на такой пол, какой есть, не выравнивая его? Понятно, что страшного в виде стихийных бедствий или эпидемий не будет. Но посадите ламинат на клей – пол, может быть, годик и продержится. Скрепите напольное покрытие замковым способом – пара месяцев, и ремонт можно начинать заново. Добавьте к этому прогнозу те приятные (в кавычках) ощущения, которые вам будет оставлять ежесекундный скрип половиц, не имеющих под собой ровного основания.

Стало быть, выравниваем. А потом еще кладем дополнительный слой тепловой и шумовой изоляции. А уж в заключение сам ламинат. Вот тогда долговечность и надежность можно гарантировать. Теплый пол под ламинат на бетонный пол также можно без проблем установить после тщательной подготовки основания. Как известно, «во всем нужна сноровка, закалка, тренировка». В ремонтных делах все это нужно особенно, иначе либо погрязнешь в форс-мажорах, либо схватишь вирус под названием уныние, а оно в таких вопросах – злейший враг.

Настраивайтесь только на положительный результат, даже думать не пытайтесь о возможных трудностях – вы их все равно преодолеете. Что может быть такого нерешаемого в ремонте? Ничего, это просто глаза у страха – помните? – довольно большие. Самое главное, это внутренняя мотивированность, а внешняя расторопность, выносливость и статус человека — золотые руки, придут с опытом. Даже исправить какие-либо поломки элементов теплого пола можно в два счета самостоятельно, как это сделать читайте в статье — как делается теплый пол после неисправностей, и Вам все будет по плечу. Удачи!

Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки:   И конечно же подпишитесь на обновления, чтобы ничего не пропустить

Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение - нам это очень важно!

Похожие записи:

Сухая и полусухая стяжка пола — плюсы и минусы обоих видов

Плинтуса напольные широкие полиуретановые в интерьере — основные преимущества их использования

Ремонт пола в квартире своими руками поэтапно — пошаговая инструкция для начинающих

Цветущие кустарники для сада — фото и названия садовых кустарников для средней полосы, Урала, Сибири и северных районов!

Рулонный газон — как укладывать самостоятельно и правильно ухаживать?

www.prosamostroi.ru

Какой выбрать теплый пол под ламинат на бетонный пол

Кто не знает извечной истины если тепло ногам, то человек никогда не замерзнет? На данном этапе развития строительных технологий есть возможность создавать теплый пол под ламинат на бетонный пол. В роли напольного покрытия целесообразно использовать именно ламинат, так как он обладает всеми необходимыми характеристиками, но разговор не о нем, ведь прежде чем осуществлять его настил нужно оборудовать теплый пол, о нем мы сегодня и поговорим.

Содержание:

Комфорт с теплым полом

Какие бывают и критерии выбора?

Для теплого пола под ламинат с основой бетон можно выбрать следующие варианты обустройства:

• Водный – это безопасный и надежный вариант обогрева. Основание прогревается равномерно, что гарантирует длительный срок службы ламината.

Подробнее о теплых водяных полах в квартире и их монтажных схемах читайте в отдельной публикации нашего портала.

Водяной теплый пол

• Электрический – чаще всего применяется для точечного (локального) обогрева, служит дополнительным источником тепла.

Укладка плитки на теплый электрический пол

• Пленочный инфракрасный – самый популярный на сегодня тип, он гарантирует оптимальный прогрев для ламината. Именно специфическое расположение (через 5 мм) нагревательных элементов на полотне пленки, защищает ламинат, который не подвергается растрескиванию.

Пленка для инфракрасного теплого пола

Выбирая тот или иной тип нужно учитывать, что ламинат – это напольное покрытие, в основе которого на 90% дерево. И он так же само капризен, как и обычный деревянный. Это значит, что под воздействием влаги и температуры в комнате он будет ссыхаться или насыщаться. Если его нагревать, то потеря влаги будет идти более интенсивно. Именно поэтому для того чтобы не страдать после укладки, нужно правильно выбрать материал до этого. Это значит, что любой ламинат на теплый пол укладывать нельзя. Для начала нужно правильно выбрать его класс и проверить допускает ли он нагревания до температуры теплоносителя, в противном случае можно получить аллергические реакции, обусловленные выделением формальдегидов при нагревании напольного покрытия.

Монтаж

Каждая разновидность теплого пола под ламинат на бетонной основе имеет соответствующие особенности монтажа, рассмотрим вкратце каждый.

Первый тип – это водный пол. Он в упрощенном виде имеет вид проложенных по определенной системе гибких труб, по которым перемещается теплая вода, сверху эта инсталляция заливается бетонной стяжкой. Этот тип предполагает монтаж нескольких слоев, вот они в последовательности их обустройства:

• На имеющуюся бетонную основу укладывается гидроизоляция. В этот же момент необходимо осуществить прокладку демпферной ленты по периметру.
• Далее монтируется теплоизоляционный слой, удобнее всего при этом использовать пенопласт, чем толще он, тем лучшего эффекта можно добиться. Но тут важно контролировать уровень поднятия пола, чтобы он не превышал остальные по дому.
• На утеплителе монтируются трубы из металлопластика, важно чтобы они выдерживали высокие температуры. Их нужно закрепить с использованием специальных креплений-дюбелей. Не забудьте сделать вывод труб для подключения к теплообменнику.

Схема раскладки труб

• Сверху трубы заливаются стяжкой, а уже на нее монтируется ламинат в соответствии с правилами проведения подобных работ.

Общая толщина теплого пола под ламинат на бетонный пол варьируется в пределах от 5 до 15 см.

Армирующая сетка на трубах теплого водяного пола

Электрический теплый пол в своем составе имеет электрический кабель, который собственно и выполняет функция обогрева. Тут энергия электричества преобразовывается в тепловую. В жилых комнатах целесообразно использовать двух жильный кабель, он выпускает меньшее излучение. Хотя есть варианты обустройства такого типа с одножильным проводом. Для подобных теплых полов преимущественно применяется саморегулирующий кабель, который помимо того используется для обогрева труб водопровода. Такой тип кабеля не допустит перегрева в одной точке, так как благодаря матрице, которая размещена по всей его длине, сам определяет куда добавить тепловой энергии и где ее отнять.

Маты теплого пола

Схема монтажа выглядит так:

• Очистка пола от загрязнений, по необходимости укладка теплоизоляции, но она не является обязательной. Относительно заливки стяжки, то ее делают по необходимости, ее толщина не больше чем 30 мм. Тут необходимо применять армирующую сетку.
• Такой пол, прежде чем укладывать кабель, должен выстояться не меньше 2 дней.
• Укладывать кабеля необходимо четко по инструкции производителя.
• Прежде чем закрепить датчик и терморегулятор, необходимо удостовериться в функционировании системы, все ли работает. Далее можно делать стяжку сверху, ее толщина 3-10 см.
• Монтировать ламинат можно через месяц после завершения работ.

Производители предлагают немного упрощенный вариант – для этого выпускаются специальные маты, на них кабель уже закреплен, нужно только их уложить и сделать сверху стяжку.

Ну и последний тип — это инфракрасный теплый пол – самое оптимальное решение для ламината на сегодня.

Укладка инфракрасной пленки

Его монтаж включает всего 3 шага:

• Укладка теплоотражающего материала.
• Укладка инфракрасной пленки.
• Покрытие полиэтиленом.

Преимущества и недостатки

У всех типов теплых полов есть общие преимущества, к ним относятся возможность равномерного распределения тепла и высокая эффективность, а также эстетичность.

Но у каждого из выше представленных типов есть и свои индивидуальные плюсы и конечно же минусы, далее мы их рассмотрим.

Водный — безопасный и надежный, а если есть естественная циркуляция еще и автономный. Но он сложен в монтировании, нуждается в обязательной заливке стяжки над трубами. Крадет высоту у помещений и очень сложен в ремонте.

Электрический тоже зарекомендовал себя надежностью и долговечностью (больше 20 лет). Этот тип легко монтировать, и есть возможность регулировать оптимальный температурный режим помещения. В противовес этому слабое электромагнитное излучение и дороговизна обустройства.

Инфракрасный теплый пол под ламинат на бетонный пол надежен и долговечен, легко монтируется, не требуется стяжка для заливки. После обустройства такого теплого пола можно сразу укладывать ламинат. Плюс к этому они практически не убавляют высоту помещения и являются самыми экономными из всех. Но они очень дорогие, их нельзя применять во влажных помещениях, для укладки пленки, точнее чтобы ее не повредить необходимо ровное основание.

Выводы

Теплый пол под ламинат на бетонный пол – это залог вашего комфорта в самые лютые морозы. Прежде чем выбрать тот или иной тип обустройства такого отопительного элемента, взвесьте все за и против, чтобы потом не жалеть о проделанной работе.

Видео: монтаж инфракрасного теплого пола под ламинат

Порожек для ламината и плитки: правильная состыковка Укладка ламината на бетонный пол с подложкой Электрический теплый плинтус: как и когда его использовать? Укладка ламината своими руками. Пошаговая инструкция, советы и нюансы монтажа Можно ли класть ламинат на ламинат? Основы технологии и важные нюансы Расчет тепла теплого пола и дополнительная информация о системе ОЦЕНИТЕ ЭТУ СТАТЬЮ Загрузка... Похожие статьи

genmontage.ru

Теплый пол под ламинат на бетонный пол: варианты и технология укладки

Максимальной отдачи от системы обогрева можно добиться при эксплуатации комплекса различных отопительных приборов. Например, если наряду с традиционными радиаторами использовать теплый пол под ламинат на бетонный пол – эффективную систему, которую многие устанавливают самостоятельно. Рассмотрим, чем отличаются популярные СТП (системы теплого пола) и остановимся подробнее на особенностях их монтажа.

Содержание:

Преимущества схемы «теплый пол + ламинат»

Теплые полы становятся все популярнее, так как появилась возможность все этапы – от черновой стяжки (бетонного основания) до финишного декоративного покрытия – исполнять своими руками. Если основанием пола в квартире является ровное бетонное покрытие, установить СТП несложно.

Ламинат имеет некоторые преимущества перед другими видами отделки. Он подходит для всех разновидностей электрического и водяного пола при условии, что для укладки элементов будет обеспечена гладкая, без перепадов и выступов, поверхность.

Бетонное основание обеспечивает ровную поверхность, необходимую для укладки нагревательных элементов, а ламинат эффективно и равномерно поглощает и передает тепло

Если вы остановитесь на сочетании СТП + ламинат, то необходимо проанализировать условия монтажа, сделать предварительные расчеты, после чего выбрать материалы:

• качественный ламинат, который со временем не деформируется от высокой температуры;
• элементы теплого пола, максимально подходящего для конкретных условий.

Например, если вы проживаете в городской типовой квартире, то от водяных полов сразу следует отказаться. Установки систем, подключенных к центральным коммуникациям, запрещены. Однако для частного дома, обогрев которого осуществляется от газового котла, это будет одним из наиболее удачных решений.

При выборе ламината в качестве финишного покрытия предоставляется возможность в дальнейшем легко и быстро менять интерьер. Надоевший или изношенный ламинат можно заменить более мягким ковровым покрытием, легким в уходе линолеумом ли другим видом напольного покрытия, при этом ничего кардинально не меняя в системе теплого пола, за исключением разве что монтажа еще одного слоя – фанеры.

На чем основан выбор системы теплого пола

Поскольку бетонное основание и ламинат предоставляют максимальную свободу в выборе СТП, рассмотрим всевозможные варианты. В зависимости от выбора источника энергии для питания нагревательных элементов системы, выделяют две большие категории ТП: водяные и электрические.

Водяные монтируют и на бетонный пол, и на настильный. Настил бывает деревянным и полистирольным, но мы рассмотрим только систему с цементной стяжкой. Электрические чаще всего делят на три вида, однако существуют и другие классификации, более детальные.

К основным видам СТП с питанием от электроэнергии относят стержневой, кабельный и пленочный виды. Они прекрасно сочетаются с ламинатом, но в некоторых случаях требуется монтаж дополнительного выравнивающего слоя (например, фанеры)

При выборе того или иного вида опираются на характеристики систем и личные предпочтения. Стоимость также играет важную роль, поэтому следует сделать предварительные расчеты. Предположим, пленочные СТП дорогие, но их часто кладут прямо под финишное покрытие, что снижает общую стоимость материалов для создания многослойного «пирога».

Рассмотрим различные виды систем, чтобы понять принципиальную разницу между ними.

Галерея изображений Фото из Водяной пол с бетонной стяжкой Водяной пол с полистирольным настилом Водяной пол с деревянным настилом Электрический кабельный пол в стяжке Тонкие кабельные термоматы Саморегулирующийся кабель в стяжке Пленочный и/к пол под декоративное покрытие Модули из карбоновых стержней

С учетом стоимости материала, условий укладки и производительности систем лучшими для монтажа под ламинат признаны три варианта: водяной пол в стяжку, пленочный под финишное покрытие и греющий электрокабель, также замурованный в стяжку.

Инструкция по обустройству водяной СТП

Для индивидуального жилья предпочтительна водяная система. Она позволяет экономить электричество и использовать для нагрева пола тот же теплоноситель, что поступает в радиаторы. Конечно, сооружаются они по коллекторной схеме, при которой пол в каждой комнате получает теплоноситель практически равной температуры.

Схема подключения СТП. Кроме греющего контура, для устройства которого обычно применяют трубный материал из сшитого полиэтилена PE-X, потребуется комплект оборудования для регулировки

Предположим, что черновой бетонный пол уже готов, и необходимо монтировать СТП в отдельном помещении. При этом ее нужно врезать в готовую систему подачи теплоносителя, обеспечить возможность быстрого отключения.

Галерея изображений Фото из Шаг 1 – монтаж демпферной ленты Шаг 2 – укладка вспененного утеплителя Шаг 3 – монтаж армирующей металлической сетки Шаг 4 – подключение ПЭ трубы к системе отопления Шаг 5 – крепление трубы к сетке Шаг 6 – установка оборудования для регулировки подачи теплоносителя Шаг 7 – установка металлических маяков Шаг 8 – укладка стяжки на трубы

Для приготовления цементного раствора используют или готовую, или самодельную смесь. Идеальным вариантом считается бетон марки М300. Правильное приготовление раствора, по инструкции, исключает рассыхание и возможное появление трещин и пустот. Если поверхность стяжки не идеально гладкая, после высыхания можно залить слой самовыравнивающейся смеси толщиной 3-5 мм.

Как сделать электрический теплый пол

Электрополы рекомендуется обустраивать горожанам, предпочитающим пользоваться комбинированной системой отопления. Централизованная сеть не всегда оправдывает надежды жильцов квартир в многоэтажных домах, а дополнительный эффективный обогрев помогает пережить холода или создать комфортную обстановку в детских комнатах или в других помещениях, где уложен ламинат.

Вариант подключения кабельной системы к терморегулятору и защитному автомату. Для создания контура можно использовать один или несколько кабелей, сделав разводку в соединительной коробке

Рекомендуем использовать проверенные готовые системы. Их характеристики протестированы изготовителем, поэтому не нужно делать сложные расчеты, достаточно выбрать модель по конкретным требованиям мощности или площади нагрева. В качестве примера монтажа предлагаем фотоинструкцию по установке СТП с двухжильным кабелем марки Electrolux.

Галерея изображений Фото из Шаг 1 – инструмент для монтажа СТП Шаг 2 – подготовка участка для фиксации терморегулятора Шаг 3 – уборка и грунтовка бетонного основания Шаг 4 – укладка теплоизоляционного слоя и монтажной ленты Шаг 5 – монтаж нагревательных контуров Шаг 6 – установка температурного датчика Шаг 7 – монтаж на стену терморегулятора Шаг 8 – заливка кабеля стяжкой

Кроме простейших терморегуляторов с механическим управлением существуют программируемые модели, максимально удобные для использования в быту. Нажатием пары кнопок можно настроить прогрев помещения по времени суток и даже по определенным часам. Таким образом, происходит значительная экономия электроэнергии.

Порядок монтажа пленочной системы

Если говорить о самостоятельном монтаже, то пленочный пол имеет два весомых преимущества: для его укладки требуется совсем немного времени (опытные строители справляются за 1 час), укладку ламината производят непосредственно на нагревательные элементы, минуя выравнивающий слой.

Если в качестве декоративного финишного покрытия применять мягкие по структуре ковролин или линолеум, то дополнительно потребуется выравнивающий слой из фанеры.

Схема подключения СПТП достаточно проста: каждый модуль соединяется парой проводов с терморегулятором, который, в свою очередь, связан с силовой линией

Обычно укладка отражающего материала, который служит подложкой, производится прямо на бетонное основание. На представленной фотоинструкции бетон закрыт фанерой, так как пол не слишком ровный. Вместо фанеры можно использовать самовыравнивающуюся стяжку – технолгия укладки от этого не меняется.

Галерея изображений Фото из Шаг 1 – проверка и подготовка комплекта СТП Шаг 2 – настил теплоотражающего материала типа Изолон Шаг 3 – склеивание полос скотчем Шаг 4 – монтаж пленочных нагревательных элементов Шаг 5 – установка монтажных зажимов Шаг 6 – подключение электрических проводов Шаг 7 – подключение терморегулятора и термодатчика Шаг 8 – монтаж защитной пленки

Выступающие места соединений, которые могут усложнить укладку ламината, заглубляют путем вырезания в подложке небольшие отверстий.

Монтаж пленочного пола, в отличие от водяного и даже кабельного аналога, производится быстро и легко. Используя инструкции и схемы, с присоединением проводов справится даже новичок – именно по этой причине пленочные системы любят приобретать владельцы квартир, далекие от строительной сферы.

Правила укладки ламината

Какой бы СТП вы ни отдали предпочтение, укладка финишного слоя из ламината производится по одинаковой технологии. Существует несколько способов укладки, которые зависят от выбранного вида ламината. Для самостоятельного монтажа лучше всего подходит замковая система «CLICK», в основе которой лежит простое защелкивание.

Схема соединения двух деталей. Рассчитать количество материала и определиться со схемой укладки элементов следует до начала работ. Также нужно приготовить циркулярку для подгонки деталей

Вариант с пленочным полом считается наиболее простым в монтаже и популярным среди городских жителей, поэтому представляем его в качестве образца укладки ламината. С целью акклиматизации перед укладкой необходимо выдержать материал в помещении, где будет произведен монтаж.

Галерея изображений Фото из Шаг 1 – контрольное тестирование системы нагрева пола Шаг 2 – монтаж защитного покрытия Шаг 3 – начало укладки ламината Шаг 4 – соединение отдельных деталей по торцу Шаг 5 – обустройство деформационных швов Шаг 6 – соединение деталей по длинной стороне Шаг 7 – монтаж крепежа для плинтуса Шаг 8 – монтаж плинтуса

Если в комнате встречаются трубы, то деформационные зазоры вокруг них необходимо замаскировать декоративным элементами. Обычно для этого используют пластиковую фурнитуру, подходящую по цвету.

Самое грубое нарушение технологии укладки панелей – их жесткое закрепление. В процессе малейшего разбухания или рассыхания прочно зафиксированные элементы деформируются, а замки выходят из строя.

Видеоинструкции по монтажу СТП

Чтобы поближе познакомиться с процессом монтажа теплого пола и узнать, как избежать грубых ошибок, предлагаем посмотреть полезное видео.

Практические рекомендации по устройству ТП под ламинат:

Советы по монтажу пленочного пола в деревянном доме:

Как сделать бетонное основание – «черновую стяжку»:

Инструкция по монтажу СТП, установке терморегулятора и укладке ламината:

И монтаж СТП, и укладку ламината можно выполнить самостоятельно. Дорогостоящих инструментов для этого покупать не нужно, знания особых технологий также не пригодятся. Новичкам рекомендуем начать с пленочного пола, а более опытные домашние мастера справятся и с водяной системой. Но не забывайте, что вне зависимости от выбранного вида СТП необходимо сделать предварительные расчеты.

Похожие статьи

www.sibear.ru

Тёплый пол под ламинат на бетонный пол видео — Ламинат и все о нём

Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать какой теплый пол под ламинат лучше положить. Существует три разновидности теплого пола: водяной, электрический кабельный и электрический инфракрасный. Все они имеют общие преимущества: равномерное распределение тепла, эффективность системы, эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат, отсутствует циркуляция пыли как при радиаторном отоплении. Водяной теплый пол Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения. Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см. Преимущества: безопасность, надежность, независимость от электроснабжения (при условии естественной циркуляции теплоносителя). Недостатки: сложность монтажа, необходимость заливки труб бетонной стяжкой, уменьшает высоту помещения, сложность ремонта (в случае утечки теплоносителя). Электрический кабель Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло.  Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева. Преимущества: надежность, долговечность, срок службы более 20 лет, легкость монтажа и обслуживания, возможность контроля оптимальной температуры в помещении. Недостатки: слабое электромагнитное излучение, дороговизна энергоносителя. Инфракрасная пленка Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие. Преимущества: надежность и долговечность, легкость монтажа, не нужно производить заливку стяжки, после монтажа теплых полов можно сразу приступать к укладке ламината, благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно, более экономичное использование электроэнергии в сравнении с нагревательным кабелем. Недостатки: высокая стоимость, невозможность применения во влажных помещениях, чтобы не повредить пленку в процессе монтажа, требуется ровное основание. Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло.

kosmohard.info

---

•
  Дрель по бетону как называется
•
  Бетонный бассейн своими руками
•
  Армирование больших верхних оконных проемов
•
  Укладка линолеума на стяжку
•
  Опора бетонная для лэп
•
  Нужна ли под ковролин подложка
•
  Плотность пескобетона
•
  Укладка отмостки вокруг дома
•
  Резиновое покрытие для бетонного пола в гараже
•
  Бетонная крошка применение
•
  Ручная бетономешалка из бочки своими руками
