Технология строительства цокольного этажа (дома)
Цоколем или цокольным этажом называют полуподвальное помещение в любом доме, которое возвышается над нулевой точкой грунта всего на 0,5-1 метр.
Гидроизолированные стены цокольного этажа
Такие помещения довольно уникальны и в последнее время стали использоваться в гражданском строительстве практически повсеместно. А все благодаря возможности цоколя сочетать в себе нескольких очень полезных функций.
Что такое цокольный этаж и почему он так полезен?
Любой дом строится постепенно. Сначала возводят фундамент, затем принимаются за постройку непосредственно стен дома, установку перекрытий, кровли и т.д.
Читайте также: как делают опалубку для заливки стен?
В большинстве случаев фундамент в доме будет ленточным. Это не касается каркасных строений, у которых фундамент по определению может быть только столбчатым, однако и для каркасных зданий ленточные модели оснований тоже применяются.
Особенность ленточного фундамента в том, что он состоит из подушки и стен. И очень часто высота стен фундамента может доходить до 2 метров или даже превышать этот показатель.
Любой предприимчивый владелец дома заинтересуется тем, как можно использовать этот полезный объем. Ведь стены фундамента образуют практически сформированное помещение. Остается только установить сверху плиту перекрытия, и комнаты будут готовы.
Казалось бы, решение напрашивается само собой – оборудуем дом подвальным этажом, и дело сделано. Однако тут стоит учесть тот факт, что подвал – не самое приятно место для времяпрепровождения.
Подвалы всегда холоднее, воздух в них не такой чистый, да и полное отсутствие окон тоже не лучшим образом сказывается на настроении человека, что находится на этаже.
Плюс стоит понимать, что подвальный этаж подходит далеко не для каждого дома. Чтобы его построить, необходимо совмещение нескольких условий. Это касается уровня грунтовых вод, глубины промерзания грунта, его прочности и т.д.

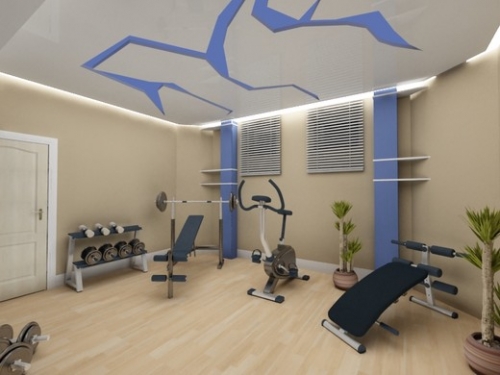

Цокольный этаж изнутри
Часто случается так, что углубить фундамент можно только на 1,2-1,5 метра. Совершенно очевидно, что построить подвал в таких условиях просто невозможно.
Зато второе решение полностью удовлетворит вас по всем параметрам. Это решение заключается в постройке цоколя или цокольного этажа. Для цоколя характерно совмещать в себе свойства подвала и наземного этажа. С одной стороны, цокольные помещения находятся ниже уровня грунта.
Их пол может находиться на глубине в 1.5-2 метра. С другой же, потолок цокольного этажа всегда возвышается над землей. Как правило, он находится на уровне 0,5-1,2 метра. Однако бывают и исключения, когда цоколь поднимается еще выше.
Таким образом, используя полезное пространство внутри стен фундамента, вы также решаете проблему с неуютным нахождением внутри этих помещений. Для цоколя эта ситуация нивелируется наличием достаточного количества окон, которые не только хорошо освещают комнаты, но также и дают им прогреться от солнечного света.
Причем делать с цокольным этажом можно что угодно. Он прекрасно подходит как для полезного расширения бытовой площади дома. Например, обустройства котельной, прачечной и т.д. Так и для применения в более специализированных целях.
Очень часто цокольным этажом пользуются, как комнатой для развлечений, занятий спортом, мастерской, залом для репетиций. Ну и не стоит забывать про классический способ использования этой полезной площади – строительство гаража.
Если у вас есть возможность правильно организовать подъезд к одной из стен, то решение проблемы с нахождением автомобиля найдется сразу же.
Читайте также: как правильно выбрать и обустроить фундамент для строительства гаража?
к оглавлению ↑
Общая технология строительства
Теперь обратимся непосредственно к технологии строительства домов с цокольным этажом. На самом деле, в их постройке нет ничего сверхъестественного.
Правда, дополнительные средства все же придется выделить. Ведь для цокольного этажа необходимо организовать не только строительство стен. Туда также надо провести вентиляцию, отопление, отделать стены гидроизоляцией, утеплить их снаружи.
Процесс заливки плиты перекрытия над цокольным этажом
Ну и внешняя отделка цокольного уровня стен тоже не может остаться незамеченной. Впрочем, все эти затраты вам окупятся сполна.
Читайте также: как и чем отделать цоколь дачного дома?
Стоит только вспомнить тот факт, что с обустройством цокольного помещения вы сможете серьезно увеличить полезную площадь дома (в некоторых случаях площадь практически удваивается). Также внешняя отделка способствует улучшению внешнего вида строения.
Этапы постройки цокольного этажа своими руками:
- Определяем тип грунта, рассчитываем параметры фундамента.
- Раскапываем котлован под фундамент.
- Стелим на дно гравийную подушку, затем песчаное уплотнение и еще один слой гравия.
- Начинаем монтаж опалубки, к примеру, пластиковой, для подушек фундамента.
- Монтируем опалубку для стен фундамента.
- Формируем арматурный каркас для основания.
- Опускаем арматуру внутрь опалубки.
- Заливаем всю конструкцию раствором.
- Ждем, пока бетон не наберет прочность.
- Формируем наземные стены цоколя, проемы для окон, монтируем перемычки и т.д.
- Устанавливаем перекрытия для формирования пола первого этажа.
Сборка стен цоколя из бетонных пустотелых блоков
По такой технологии ведется непосредственно строительство цоколя своими руками. После монтажа перекрытия занимаются постройкой несущих стен первого этажа, установкой перекрытий, кровли и т.д.
В работе следует учитывать тот факт, что в цокольных помещениях необходимо будет разместить двери, которые будут связывать все комнаты воедино. Как вы будете это делать – решать вам. Лучше всего заранее запланировать этот момент и формировать фундамент с учетом наличия в нем дверных проемов.
Рассмотренная нами выше технология относится к обустройству цоколя из монолитного бетона. Однако собирать его можно и из блоков. Причем строительство из блоков бывает даже полезнее использования монолита.
Цоколь из блоков удобно строить, когда нагрузка от дома на фундамент не находится на критической отметке, и у вас есть возможность немного сэкономить. К тому же в качестве базовых строительных блоков можно использовать газобетон или пенобетон, который дешевле, удобнее в работе и намного теплее стандартного бетона.
Если рассматривается строительство каркасных домов с цокольным этажом, то использование блоков здесь имеет преимущество и в практичности этого материала, а также особенностях конструкции каркасных строений.
Технология, по которой ведется строительство цоколя из блоков является все той же, просто процессы обустройства опалубки и заливки ее бетоном заменяются на кладку стен из бетонных блоков. Впрочем, часто архитекторы комбинируют эти два типа строительства.
Читайте также: какой кирпич лучше подойдет для строительства цокольного этажа?
Подушку и нижнюю часть ленточного фундамента они делают из монолитного бетона (тем самым повышая устойчивость и прочность фундамента), а большую часть стен цокольного этажа собирают из блоков (получая возможность сэкономить и упростить процесс строительства).
В остальном же строительство дома с цоколем от строительства обычного здания отличается только первыми этапами. После установки плит перекрытий над цокольным этажом процедура возведения постройки ведется своим чередом.
Пример создания гаражного пространства на цокольном этаже
Единственный нюанс здесь в том, что цоколь немного приподнимет уровень первого этажа. А значит, вам надо будет организовать лестницу к входу в дом и правильно просчитать все высотные отметки.
к оглавлению ↑
Обустройство и отделка
Как вы сами понимаете, мало просто построить цокольный этаж, его стены и накрыть плитой перекрытия. Его также надо правильно обустроить и отделать.
Только тогда можно говорить, что вам удалось полностью построить дом с цоколем, и сделать это действительно качественно.
Для завершения процесса отделки цокольного этажа следует также выполнить несколько дополнительных работ. А именно:
Гидроизоляция цокольных помещений – это очень важный процесс. Игнорировать его нельзя категорически, так как это может привести к очень неприятным последствиям.
Как минимум, защитить необходимо стены фундамента. Особенно если это стены из легких бетонных блоков.
Читайте также: как выполнить облицовку цокольного этажа сайдингом?
Проще всего обмазать стены мастиками на основе битума, однако более надежным вариантом станет выбор рулонной гидроизоляции, в сочетании с мастиками и проникающими составами, которые следует наносить изнутри цоколя.
Заливка последней секции монолитных стен для цокольного этажа
Что же касается полов, то здесь у вас тоже есть необходимо в защите от влаги. Особенно если вы стоите на водоносных грунтах с высоким уровнем грунтовых вод.
Затем следует утеплить фундаментные стены. Для этого можно использовать пенопласт. Пенопласт в качестве утеплителя фундаментов показал себя просто отлично, поэтому можно остановиться на его выборе без всяких сомнений.
Пенопластовые плиты достаточно просто хорошенько закрепить, а затем засыпать пазухи фундамента грунтом. Такой утеплитель будет добросовестно служить вам в течение многих лет.
Помните о том, что утепление способствует повышению температуры не только на самом цокольном этаже, но и во всем доме. Особенно ощутима разница на полу первого этажа, ведь пол в таком случае будет соприкасаться не с холодной землей, а с теплым помещением.
Наземную часть стен цоколя отделывают в обязательном порядке. Это способствует утеплению стен, а также существенно улучшению визуального восприятия дома. Цоколь будет выделяться на фоне стен, делать дом более стройным и вытянутым по вертикали.
Как правило, для отделки цоколя используют более дорогие материалы. Например, искусственный камень, декоративный кирпич, каменную плитку и т.д. Впрочем, тут все зависит от желаний и возможностей хозяина.
Читайте также: цокольные панели под камень: виды, характеристики, монтаж.
Если стена цоколя немного выступает над стеной самого дома, то над ней формируют своеобразный жестяной или пластиковый козырек. Он способствует обтеканию стен во время дождя и защищает их от подмывания.
Вентиляцию, отопление и все другие коммуникации подводят на этаж по стандартной схеме. Частичное вентилирование цоколя будут обеспечивать сами окна, но этого может быть недостаточно, поэтому рекомендуется обустроить ключевые помещения также вытяжной вентиляцией.
Читайте также: как правильно отделать фундамент дома под камень?
к оглавлению ↑
Технология строительства дома с цоколем (видео)
pofundamenty.ru
Строительство цокольного этажа своими руками
При планировании строительства жилого дома возникает много раздумий и сомнений о том, есть ли смысл в план закладывать возведение цокольного этажа. Чтобы правильно принять решение, нужно сразу разобраться, необходимым ли вам будет в дальнейшем цокольный этаж. Согласно утверждениям экспертов, возведение жилых домов с цокольным этажом будет максимально экономичным и рациональным. Но как же происходит строительство цокольного этажа своими руками без нарушения никаких требований и норм, что действуют в сфере строительства?
Оглавление:
- Предназначение цокольного этажа
- Виды цоколя
- Строительство цокольного этажа
Предназначение цокольного этажа
Возведение домов с цокольным этажом относят к классу экономного строительства. Для начала стоит разобраться, что собой представляет цокольный этаж. Существуют различные разъяснения по этому поводу. Архитекторы говорят, что цокольные этажи - это ничто иное, как подвалы, которые стремятся занять пространство первого этажа. У строителей другая точка зрения: они расшифровывают цокольный этаж как этаж, который располагается ниже уровня земли.
Высота этого этажа согласно стандартам должна быть не менее 2,5 метров. Цокольные этажи могут быть использованы в качестве подвала, погреба или подсобного помещения. Из него также можно сделать гостиную или прочую жилую комнату. К тому же здание, что построено с цокольным этажом, более респектабельно выглядит, да и показатели теплоизоляции дома повышаются.
Если вы проводите строительство дома в городской черте, то вам не помешают лишние квадратные метры. Используя эти излишки по своему усмотрению, в будущем получится быстро окупить окупите все затраты, которые были понесены при строительстве цоколя. Цокольный этаж позволяет забыть о нагрузках, которые оказывают стены дома, что актуально при определенном типе грунта.
Виды цоколя
В строительстве выделяют 3 типа цоколя: выпирающий, заглубленный и цоколь вровень с фундаментом. Заглубленным называют самым распространенный вид фундамента, но не по той причине, что он выглядит красивее всего. Дело заключается в том, что именно эта разновидность цоколя подвергается меньше всего попаданию в него влаги, потому что с него вода стекает быстрее и это защищает от разрушений фундамент, цокольный этаж и стены дома.
Если стены вашего жилого дома тонкие, то в этом случае вам подойдет больше всего выступающий цоколь. Эта разновидность цоколя является наиболее оправданной, если вы хотите обустроить помещение цокольного этажа, которое располагается почти под землей, и, безусловно, должно быть теплым. Но если вы планируете после строительства цокольный этаж использовать для хранения ненужных вещей, то вполне можно сделать цоколь тонким.
Крайне не рекомендуется делать цоколь вровень с фундаментом, так как он будет служить началом стен и не будет давать вам необходимой защиты от влаги. Подобный цоколь нужно еще покрыть гидроизолирующим материалом, что будет неэкономично, да и это не придаст красоты вашему дому.
Строительство цокольного этажа
Мы уже отметили, что высота цокольного этажа должна достигать 2,5 метров, что регламентировано соответствующими документами. Но многие застройщики стремятся её увеличить еще больше, чтобы превратить цокольный этаж в полноценный первый этаж. Для увеличения высоты используют чаще всего технологию выкапывания земли на некоторую глубину, определенную вашими личными потребностями.
Толщина стен
Итак, вы начали строительство своего дома с возведения цокольного этажа. И первый момент, с которым нужно определиться, это толщина стен. Если ваш дом расположен на прочном грунте, вы можете сделать толщину стен цокольного этажа аналогичной толщине стен здания.
Если планируется строить дом на неблагоприятных грунтах, то сделайте стены цокольного этажа несколько толще – будет достаточно 20 сантиметров. При возведении деревянной постройки, можете сооружать цокольный этаж с использованием полнотелых бетонных блоков.
Глубина цоколя
Если под участком почти весь год содержится грунтовая вода в почве на расстоянии одного метра от уровня поверхности, то цокольный этаж рекомендуется углублять не более чем на один метр. В месте, где размещается дом, можно совершить поднятие грунта посредством насыпки почвы вокруг дома. В итоге образуется поднятая площадка, но эта технология строительства цокольного этажа вам обойдется несколько дороже.
Если под домом расположен слишком большой слой грунтовой воды, то можно прибегнуть к таким процедурам, как осушение участка и отведение от фундамента дома воды. Если под жилой постройкой грунтовые воды образуются исключительно по сезонам, то можно использовать методику защиты фундамента от воздействия боковых сил, если почва промерзнет и под специальным углом проложить дренажную магистраль.
Подготовка котлована
На этой стадии настоятельно рекомендуется установить водонапорную колонку, так как в процессе строительства уйдет крайне много воды. Сразу подготовьте ландшафт местности и выройте экскаватором котлован. К примеру, дом, который имеет размер 14 на 11 метров, требует котлована глубиной практически в два метра. Помните, когда копаете яму экскаватор, нужно хотя бы две машины, которые будут в сторону отвозить грунт.
Если приходится рыть котлован ранней весной, то вы можете увидеть на его дне скопленную воду, поэтому в данном случае следует дождаться, пока сама собой уйдет вода. Также вы можете попытаться откачать воду насосом. Экскаватор яму копает не очень ровно, поэтому вам нужно будет ровнять дно и углы котлована.
Подушка
После этого необходимо соорудить бетонную подушку. Сделайте на дне котлована разметку и обозначьте размеры дома. В месте прохождения несущих стен нужно вырыть траншеи. Если вы планируете строить своими руками цокольный этаж, то эту работу вам необходимо делать самостоятельно, как показано на видео о строительстве цокольного этажа.
Обязательно следите за глубиной траншеи, чтобы она получилась не меньше 30 сантиметров. Не помешает укрепить её при помощи досок. Засыпьте её сверху щебнем, проармируйте металлическими прутами и залейте бетоном. После этого необходимо подождать 3 недели.
Гидроизоляция
Далее необходимо перейти к работе, связанной с гидроизоляцией, ведь возведение цокольного этажа связано с фундаментом, а в этом случае важно все правильно сделать. Иначе влага попадет на цокольный этаж, и это в итоге может даже вызвать обрушение части дома или постройки в целом.
С наружной части дома по всему периметру для защиты фундамента необходимо выполнить достаточно широкую отмостку из бетонной смеси. Для избегания разрушения фундамента и цокольной кладки, заглубленной в почву, их обязательно нужно защитить снаружи с помощью специального рулонного гидроизоляционного материала, предварительно разогретого и приплавленного к материалу строительной конструкции.
В этом процессе на сегодняшний день широкое применение нашел гидроизол – практичный и простой в применении материал, который можно купить повсеместно. К тому же стоимость строительства цокольного этажа с его использованием вас приятно порадует. Гидроизоляцию под фундамент выполните следующим образом: уложите сначала слой битумной мастики, затем поместите гидроизол и после этого разместите еще один слой мастики.
Для надежной защиты жилого дома от влаги мало сделать только внутреннюю гидроизоляцию. Квалифицированные специалисты советуют не пренебрегать и проведением наружной гидроизоляции. Где-то в полуметре от стены цокольного этажа выкопайте глубокую яму и заполните ее заранее подготовленными материалами: слой глины, потом слой щебня, затем слой бетонного раствора с добавлением щебня и песка.
Фундамент
Строительство фундамента цокольного этажа подразумевает использование крупногабаритных фундаментных блоков. Такие блоки уложить вручную невозможно на свои места, этот процесс требует привлечения специальной техники к работе. При самостоятельном строительстве цокольного этажа чаще всего выбирают ленточный или сборный фундамент.
При расчете его параметров большое значение имеет глубина его заложения. Если у вас получилось по расчетам, что фундамент должен иметь высоту хотя бы 2 метра, то это означает, что необходимо сделать глубину заложения фундамента 2 метра 15 сантиметров. Но не вровень с почвой. Когда фундамент стал прочным процентов на 80, то есть через десять суток после заливки, можно начинать сооружать цоколь.
Фундаментные блоки
Наилучшим способом строительства цокольного этажа по цене является использование фундаментных блоков. Блоки принято размещать по всему периметру дома. Фундаментные блоки должны лежать как можно ровнее, это позволяет в дальнейшем быстрее провести процесс оштукатуривания.
Блоки скрепите друг с другом с помощью цемента. В промежутках между фундаментными блоками нужно организовать специальные отверстия под воду и проводку. Позаботьтесь, чтобы в нулевом помещении окна получились довольно большими, иначе в подвале не будет достаточного количества света.
Не забывайте об отверстиях, которые требуются для вентиляции пространства. Их необходимо делать на расстоянии не ниже 15 сантиметров и на одном уровне с грунтом. Сами отверстия покройте сеткой, чтобы мусор не собирался в них, а зимой закрывайте их плотной тканью. Конечный ряд блоков в итоге должен над землей возвышаться на высоту около одного метра.
Дальше на эти блоки необходимо уложить перекрытие первого этажа, однако рекомендуется сделать поверх блоков пояс. Он выполняет две функции: выравнивание всего яруса по горизонтали и соединение друг с другом блоков. Часто между плитами и блоками кладут кирпич, однако лучше всего соорудить железобетонный пояс – уложить в дощатую опалубку арматуру и залить бетон.
Кладка кирпича
Нижние цокольные ряды будут выступать основой будущих стен, на себя воспринимать всю нагрузку от дома и находящихся в нем предметов и передавать на фундаментные блоки, которые расположены ниже, к ним предъявляются высочайшие требования. Следовательно, схемы кладки кирпичей должны максимально удовлетворять эти требования.
Количество рядов кирпича, которые необходимы для достижения определенной высоты потолка цокольного этажа, стоит определить предварительно. При самостоятельном строительстве цокольного этажа нужно знать и придерживаться некоторых несложных правил. Основой всей дальнейшей работы является возведение первого ряда.
Перед монтажом кирпича на цементный раствор рекомендуется первый ряд уложить «на сухую», без использования связующего вещества. Процедура укладки первого ряда кирпичей осуществляется на слой гидроизоляции, что предварительно уложен на верхнюю поверхность монолитного или блочного фундамента.
Не забывайте соблюдать необходимые геометрические параметры будущего строения. Выводя угловые кирпичи, нужно периодически замерять диагонали и добиваться идеальной прямоугольности стен. Нельзя выполнять работу без контроля прямолинейности и плоскостности рядов, а также без поверки на горизонтальность и вертикальность поверхности ряда.
Выше описанное является особенно актуальным при наличии в стенах дома разных сложных элементов, к примеру, многогранных эркеров, использование в конструкции которых всему изделию придает привлекательный, интересный вид, но существенно усложняет процесс возведения цоколя своими руками.
Перекрытие
Процесс строительства цокольного этажа завершается монтажом железобетонных плитных перекрытий на верхние его ряды. Вместо них вы можете использовать деревянные брусовые перекрытия, совершая черновую и чистовую обшивку пола и обязательно укладывая рулонный или плитный утеплитель.
Саму опалубку можно купить в готовом виде или возвести самостоятельно. Для опалубки под перекрытие возьмите щиты и доски. Необходимые струганные доски обтешите с той стороны, которую будете крепить к бетону. После этого изготовьте из них щиты, которые необходимо будет закрепить надлежащим образом.
Выдерживайте миллиметровые зазоры между досками и миллиметровые перепады по высоте между двумя досками. Помните, что опалубку нужно делать не вертикальную под фундамент, а горизонтальную.
И напоследок хочется добавить, что цокольный этаж можно возвести и из природного камня, но этот процесс требует от застройщика высокого мастерства, потому что камни встречаются различных размеров и форм. Поэтому мы советуем отдать предпочтение строительству цоколя из красного кирпича, который поддается оштукатуриванию для придания эстетического внешнего вида.
strport.ru
этапы работ (видео и фото)
Строительство цокольного этажа является предельно важным элементом всех строительных работ в некоторых случаях. Дополнительным свойством данного строительного элемента можно считать эстетические свойства, которые могут сделать жилую постройку уникальной и запоминающейся. Организация данного возведения имеет некоторые сложности и особенности, что требует от строителя полного определения и знания строительного дела.
При постройке фундамента с цокольным этажом ниже уровня грунта, следует учитывать глубину залегания грунтовых вод.
Для начала стоит разобраться в том, что же это такое цокольный этаж. Это своеобразное продолжение фундамента, которое выступает над общим уровнем земли. Высота данного элемента может составлять 50-100 сантиметров, что определяется не только эстетическими свойствами, но и уровнем защиты некоторых типов построек от влаги. Цокольный этаж отличается тем, что его высота превосходит высоту фундаментной конструкции, ведь в противном случае такой элемент можно назвать простым подвалом. Применение такого этажа может быть разным, но чаще всего его используют под гараж или спортивный зал.
Основные типы цоколя
Существует всего три типа цоколя, которые можно применять в частном строительстве:
- Выпирающий тип.
- Заглубленный тип.
- Одного уровня с фундаментом.
Схема утепления цокольного этажа.
Самым популярным и востребованным считается заглубленный тип цоколя, и причиной тому нельзя считать его внешнюю привлекательность. Основной характеристикой данного типа является тот факт, что он лучше всего сопротивляется проникновению влаги, которая может стать элементом разрушения не только фундамента, но и всей стеновой конструкции здания. Кроме того, строительство такого варианта имеет самые низкие финансовые затраты, что и стало одной из причин популярности именно этого типа конструкции. Стоит напомнить о том, что такой строительный вариант подходит для тяжелых домов, стены которых изготавливаются из кирпича.
В том случае когда стеновая конструкция жилой постройки менее массивна и не отличается толстыми стенами, лучше применять цоколь выступающего типа. Такой цокольный этаж имеет некоторые положительные характеристики, которые позволяют обустроить его внутреннее пространство максимально эффективно.
Во-первых, такой этаж будет располагаться под уровнем грунта, что говорит о его утеплении в зимнее время года. Для того чтобы максимально качественно обустроить такое помещение, стенки цоколя должны быть максимально толстыми, что неактуально в случае неиспользования данного помещения в зимнее время.
Последний тип цоколя, который строится в один уровень с фундаментом, считается самым непрактичным, и служит только для украшения постройки.
Защитить дом от проникновения влаги при таком элементе практически невозможно. Применение изоляционных материалов поверх цоколя приведет к снижению его эстетических качеств, что просто сведет на нет все усилия застройщика.
Вернуться к оглавлению
Правильный процесс строительных работ
Цокольный фундамент.
Дальнейшие строительные работы, связанные с организацией цоколя, имеют определенные правила, придерживаться которых должен каждый строитель. В тех случаях когда под полом жилого дома имеется подпольное пространство, цоколь необходимо утеплить с внутренней части и защитить гидроизоляционным материалом. Для данного элемента требуется высота не менее 50 см, а при строительстве этажа высота цоколя не должна быть меньше 2 м. Это не последнее правило для данного строительного элемента.
Данный строительный элемент нуждается в специальных отверстиях, которые будут обеспечивать правильную вентиляцию помещения. Располагаться такие отверстия должны только на одном уровне, который не должен опускаться к грунту ближе, чем на 15 см. Готовые отверстия необходимо защитить от попадания мусора стальной сеткой. Кроме того, в зимнее время отверстия закрывают уплотненной тканью, которая будет повышать теплоизоляционные свойства конструкции.
Вернуться к оглавлению
Фундаментная конструкция с этажом цокольного типа
Технология строительства этажа цокольного типа требует организации ленточного или сборного железобетонного фундамента. Дополнительные нагрузки на фундаментную конструкцию указывают на необходимость его усиленного заглубления в грунт. Как правило, глубина заложения немного увеличивается по сравнению с высотой самой конструкции, и не стоит забывать, что такой фундамент должен выступать над уровнем грунта, что позволит правильно проводить последующие строительные работы. На этом строительство фундамента можно считать законченным.
Теперь перейдем к строительному процессу самого цоколя, который может быть как сборным, так и монолитным. Организация сборного элемента более проста в исполнении, но требует больших финансовых затрат. Для данного типа строительства можно использовать любой прочный материал штучного типа: бетонные блоки, кирпич или камень. Стоит напомнить о характеристиках самого грунта, который может стать причиной чрезмерной усадки конструкции.
Чтобы этого избежать, под фундаментной конструкцией должна быть организована бетонная подушка, уложенная на отмостку из промытого и уплотненного песка. Изготовление монолитного варианта имеет меньшие финансовые затраты, но отличается довольно трудоемким процессом, который требует правильных расчетов и составляющих.
Главным вариантом в данном действии является строительство правильной и предельно надежной опалубки, которая будет способна выдержать большое давление раствора. Строительство опалубки можно начинать только после того, как сама фундаментная конструкция обретет максимальную прочность, являющуюся результатом полного процесса высыхания конструкции.
При наличии большого строительного бюджета можно приобрести готовую опалубку сборного типа, но в целях экономии данный строительный элемент можно изготовить самостоятельно. Для этого лучше всего использовать доски, которые в любом случае должны быть обтесанными с той стороны, которая будет соприкасаться с бетонным раствором.
Готовая опалубка должна быть прочно закреплена к фундаментной конструкции, что позволит избежать вероятности просачивания бетонного раствора между опалубкой и фундаментом. Для строительства цокольного этажа необходимо обеспечить конструкции максимальную прочность и надежность, чего можно добиться при помощи правильного армирования конструкции.
В готовую опалубку устанавливается и временно крепится армирующая конструкция, для изготовления которой лучше всего использовать прутья арматуры от 8 до 12 мм в диаметре. Между собой прутья крепятся при помощи специальной вязальной проволоки или сварочного аппарата. Первый вариант считается более трудоемким, но максимально надежным, ведь сварочные швы могут не выдержать в процессе расширения бетонного раствора.
Вернуться к оглавлению
Заключительные этапы строительства
Технология строительства этажа цокольного типа заканчивается на снятии опалубки после полного высыхания бетонного раствора. Снять опалубку предельно просто, когда она собиралась при помощи шурупов, а не гвоздей. В таком случае достаточно выкрутить все штучные элементы, что позволит разобрать деревянную опалубку.
При строительстве фундамента цокольного этажа стоит помнить о предельных нагрузках, которые будут на него оказываться. При организации сборного типа конструкции работы заканчиваются после высыхания цементного раствора, который использовался для укладки штучного строительного материала.
moipodval.ru
Как начать строительство цокольного этажа с нуля? (рекомендации) - СамСтрой
При строительстве загородного дома достаточно часто встает вопрос: надо ли строить цокольный этаж, и если да, то как его правильно построить. Цоколь не только придает дому шикарный вид, но и может нести функциональную нагрузку. В том случае, если сам цоколь достаточно высокий, а фундамент низкий, то пространство под всем домом может использоваться и как жилой этаж, и как гараж, и как подвал. Таким образом если вы думаете о том, как построить цокольный этаж, то вы должны понимать, что именно вы хотите разместить в данном помещении.
Кроме того, задумываясь о строительстве собственного дома, не стоит забывать и о материальной составляющей такого шага, так, например, коттедж с цокольным этажом потребует от вас при строительстве меньших материальных ресурсов, чем иные виды стройки.
Некоторые заказчики решают строить коттеджи с расположенным под зданием цокольным этажом, только лишь поддавшись моде. Но есть ситуации, когда без постройки цокольного этажа создание уютного дома невозможно. Например, тогда, когда участок, предназначенный для строительства, имеет большой уклон. В этой ситуации цокольный этаж с одной стороны практически погружен под землю, а с другой стороны полностью остается на поверхности, то есть фактически создает ровную площадку, непосредственно на которой затем осуществляется строительство всего дома.
Также дома с цокольным этажом строят тогда, когда из-за специфики грунта строительство многоэтажного здания невозможно. Но в данной ситуации следует обратить внимание еще и на то, что цокольный этаж без труда может быть возведен лишь при залегании грунтовых вод в песок на глубину, не превышающую полутора метров от земной поверхности.
При ответе на вопрос, как сделать цокольный этаж, следует учитывать общую конструкцию дома. Обратите внимание на фундамент, поскольку цокольный этаж по сути это отдельный его тип.
Общая технология строительства цокольного этажа выглядит следующим образом. Роется котлован, равный периметру дома, его дно уплотняется «подушкой» из песка и щебня, на подушку укладывается фундаментная плита и монолитные столбы, которые будут выступать в качестве опор надземной части строительства, на столбы – еще одна плита, играющая роль пола первого этажа. Фактически, делая цокольный этаж, вы размещаете его между фундаментной плитой и полом первого этажа.
Цокольный этаж может быть и жилым, поэтому при его строительстве необходимо озаботиться тем, чтобы находится в помещениях, в нем расположенных, можно было без вреда для здоровья. Соответственно жилой цокольный этаж должен быть хорошо утеплен и защищен от сырости и гниения.
Как начать строительство цокольного этажа с нуля?
Как мы уже упоминали ранее, начинать строительство цокольного этажа необходимо с котлована. В случае, если копать котлован весной, то велика вероятность того, что в нем окажется вода. Воду необходимо либо откачать, либо дождаться, пока она уйдет сама. Затем – формируется подушка из песка и бетона, которая создаст естественный дренаж для ленточного фундамента. Как карьерный, так и речной песок подойдут для формирования «подушки», а при выборе бетона – отдайте предпочтение бетону низких марок М-25, М-50.
Экономить при строительстве не рекомендуется, поскольку хороший фундамент – гарантия сухого, чистого цокольного этажа и того, что со временем по стенам дома не пойдут трещины и иные виды деформаций. Во избежание растрескивания песчаной «подушки» необходимо ее поливать водой. «Подушка» обычно выдерживается на протяжении 2-3 недель, но если сроки стройки сокращены, а погода стоит сухая и жаркая, то это время можно сократить до недели.
Лента фундамента выполняется из тяжелого бетона марок М-150, М-200, его армирование происходит с использованием стержней арматуры с продольным диаметром не менее 10 мм, поперечных – диаметром 6 мм. Рекомендуемый шаг стержней – 200 мм.
Обращаем Ваше внимание, что необходимо соблюсти расстояние от арматурной сетки до низа ленточного фундамента в 20 мм. Это расстояние обеспечит защиту вашего фундамента от агрессивной среды и грунтовых вод. Опытные проектировщики советуют при выполнении оконных проемов в цокольном этаже предусмотреть их расположение с южной, восточной и западной стороны. Их выполнение с северной стороны может повлечь за собой продавливание стекла снегом, а также проникновение воды от таящего снега при появлении первых солнечных лучей.
Как сделать цокольный этаж из фундаментных блоков: советы проектировщика
Цокольный этаж из фундаментных блоков – это одно из самых оптимальных решений. Но не забывайте, что цокольный этаж это не просто подвальное помещение, а, значит, и не все фундаментные блоки подойдут для его реализации. Опытные проектировщики, во избежание промерзания стен цокольного этажа, рекомендуют использовать фундаментные блоки толщиной не менее 500 мм.
Кладка фундаментных блоков выполняется с перевязкой швов, раствор для кладки – цементно-песчаный. Цокольный этаж, для строительства которого используются фундаментные блоки, желательно закончить на уровне земли, а непосредственно цокольную часть выполнить из керамического кирпича, поскольку тогда наружная отделка вашего дома будет иметь большую прочность по сравнению с другими строительными материалами. Сами же стены из фундаментных блоков армировать не обязательно.
При возведении цокольного этажа не забудьте выполнить технологические отверстия с заложенными гильзами (стальными цилиндрами, предназначенными для прохода инженерных сетей теплоснабжения, водоснабжения, канализации и т.п.).
Прочный монолитный цокольный этаж: этапы возведения
Еще один популярный вид цоколя – это монолитный цокольный этаж. Любые работы с монолитным железобетоном следует разделить на 3 этапа, в том числе и работы по возведению монолитного цокольного этажа.
Первый этап: сборка деревянной опалубки, для возведения которой может применяться не обрезная доска. Опалубку следует устанавливать на распорках, так как такой цокольный этаж имеет значительную высоту, из-за чего стенки опалубки могут быть выдавлены. Данный фактор может привести к потере формы стены цоколя, а, следовательно, к необходимости несения неоправданных затрат на его восстановление.
Кроме того, обратите внимание, что в данной ситуации опалубка повторному применению не подлежит.
Второй этап: арматурные работы. Необходимость выполнения арматурного пространственного каркаса для цокольной стены обусловлена тем, что бетон хорошо работает на сжатие и плохо – на растяжение. Однако для определения наиболее эффективного армирования необходимо обратиться к специалисту, поскольку различная высота и толщина цокольной стены требуют индивидуального рассмотрения.
Третий этап: заливка бетона. Бетонная смесь может быть приготовлена как непосредственно на строительной площадке, так и заказана на заводе-производителе. Заливку монолитной стены цокольного этажа не следует разбивать на этапы. Самым правильным будет залить ее целиком. Для того чтобы бетонная смесь не имела воздушных пустот, необходимо произвести вибрирование смеси на стадии заливки глубинными вибраторами. Твердение бетонной смеси происходит на протяжении 28 суток.
Обмазочная или оклеечная гидроизоляция цокольного этажа: выбираем способ
Любая гидроизоляция выполняется в два слоя. Выбор материалов, с помощью которых выполняется гидроизоляция цокольного этажа, зависит от наличия либо отсутствия грунтовых вод. Гидроизоляцией должны покрываться все вертикальные и горизонтальные участки стен цокольного этажа и фундаментов в местах соприкосновения с поверхностью земли. Гидроизоляция стен и пола цокольного этажа осуществляется исключительно снаружи здания, внутренняя часть гидроизоляцией не покрывается.
Обмазочная гидроизоляция выполняется с использованием битумных смесей путем их нанесения в горячем состоянии на изолируемую поверхность.
Оклеечная гидроизоляция выполняется из кровельных материалов с аналогичной технологией нанесения.
Если вы задаетесь вопросом, как сделать гидроизоляцию цокольного этажа – рекомендуем отдать предпочтение более простой обмазочной гидроизоляции.
samstroy.com
Как сделать цокольный этаж - особенности строительства
Цокольный этаж представляет собой полностью или частично заглубленный этаж здания ниже уровня земли. Как правило, в таком помещении оборудуют хозяйственные помещения или гараж для автомобиля. Однако индивидуальные проекты домов предусматривают в цокольном этаже баню, сауну, спортзал, бассейн и т. п. В некоторых случаях строительство цокольного этажа является прекрасным решением, особенно если дом расположен на склоне. За счет этого можно эффективно увеличить жилую площадь всего здания. Поэтому если вы еще не начинали строительство дома, то вам будет полезно ознакомиться с предоставленной статьей, из которой вы узнаете для как сделать цокольный этаж и обустроить, а также для каких целей его можно использовать.
Нулевой этаж – полезная площадь
Цокольный этаж одновременно может служить фундаментом всего здания и жилым помещением. Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству. Так, регламентированная высота потолка должна быть не меньше 2,5 м. Однако в некоторых случаях заглубление ограничивается наличием высоким грунтовых вод. Поэтому цокольный этаж может быть выше уровня земли. В тех случаях, когда подземные воды расположены глубоко, это помещение полностью скрывается в грунте.
Не стоит полагать, что цокольный этаж – это подвал. На самом деле он может полностью считаться полноценным этажом, но только при правильном его обустройстве.
Комната отдыха на цокольном этаже
Для примера, если грунтовые воды располагаются не меньше 1 м от поверхности земли, то под постройку выкапывать котлован не стоит. При этом надземную часть цоколя следует засыпать грунтом. В таком случае можно искусственно заглубить нулевой этаж. Однако такое решение повлечет за собой большие трудозатраты. Также дополнительно необходимо организовать качественный дренаж вокруг здания.
Итак, цокольный этаж можно использовать для расположения таких помещений:
- кладовка;
- гараж;
- винный погреб;
- игровая комната;
- гостиная;
- спальня;
- подсобка;
- кухня;
- жилая комната;
- тренажерный зал;
- домашний кинотеатр и прочее.
Как видно, практически нет ограничений по тому, как использовать эту полезную площадь. Еще одна из положительных сторон этого помещения в том, что увеличиваются теплоизоляционные качества всего дома.
Виды цоколей
Цоколь различается по своему оформлению и бывает 3 видов:
- выпирающий;
- заглубленный;
- вровень со стенами.
Если стены слишком тонкие и помещения цоколя ниже уровня грунта, то используется первый вариант, так как появляется возможность сделать его теплее. Заглубленный цоколь один из самых распространенных. По внешнему виду он выглядит достаточно красиво. Отвод воды, которая стекает с фасада предотвращает наличие высокой влажности. Что касается заглубленного варианта, то многие специалисты в сфере строительства не рекомендуют строить его. В таком случае полностью теряется эффект присутствия цокольного этажа, а на стенах нужно будет изготавливать мощную гидроизоляцию.
Цоколь вровень со стенами
Существуют некоторые особенности по выбору толщины стен. Главным образом это будет зависеть от нескольких факторов, а именно:
- толщина и материал вышерасположенных стен;
- характеристики грунта;
- климатические условия в вашем регионе.
Итак, определившись с тем, как будет осуществляться строительство и какой тип цоколя вы хотите, можно приступать к подготовительным и строительным процессам.
Расчеты
Этап работы, связанный с разметкой подразумевает под собой следующие действия:
- Проектирование цокольного этажа, а также определение назначения той или иной комнаты.
- Расчеты по несущей способности фундамента и стен подземного этажа. Здесь рекомендуется заложить на 30% большей прочности фундамент. Так, можно будет иметь большую уверенность в прочности всей конструкции.
- Расчистка и разметка строительной площадки. Этот этап работы достаточно ответственный, поэтому зачастую лучше обратиться к квалифицированным специалистам.
- Вынос контура перегородок и несущих стен.
То, насколько тщательно подойти к каждому подготовительному этапу, напрямую повлияет на прочность строения.
Типы фундамента
Не во всех случаях возможно сделать фундамент, который действительно хочется. Причина кроется в особенности грунта того или иного региона. В некоторых климатических зонах, обустройство некоторых типов фундамента вообще невозможно. Поэтому рассмотрим несколько вариантов фундамента, которые можно возводить для цокольного этажа.
- Свайный фундамент. Этот тип постройки актуален на пучинистом грунте с высоким залеганием грунтовых вод. Что касается цокольного этажа, то в таком случае эксплуатация нулевого этажа не представляет собой никаких проблем и боязни каких-либо воздействий на фундамент. Единственный минус такого метода – особая специфика строения дома.
- Плитный фундамент. Такой тип фундамента подходит для болотистой почвы со слабым грунтом, а также с водонасыщенным песком. При таком исполнении нулевой этаж будет похож на короб, сверху которого будет строиться основная часть дома. В условиях слабого грунта, плитный фундамент предотвратит проседание, так как вес здания будет равномерно распределяться по всей поверхности плиты.
- Ленточный фундамент. Если грунт на вашем участке не проблемный, то этот тип фундамента оптимальный.
Ширина фундамента цоколя
Ширина фундамента нулевого этажа полностью зависит от характера стен основного строения. Возьмем за основу пример каркасного дома. В таком случае ширина фундамента может быть:
- При свайном фундаменте – 300–500 мм. Соответственно толщина стен может быть равной фундаменту. При этом под отделку фасада, вентиляционного зазор и наружной отделки возводить основание не нужно.
- При монолитной плите ширина фундамента должна соответствовать ширине стен цокольной части здания.
- При малозаглубленном ленточном фундаменте ширина равная стенам нулевого этажа. Но это в том случае, когда на цокольном этаже не будет обустраиваться бетонная стяжка.
Обязательно продумайте места отверстий для обустройства вентиляционных каналов. Их необходимо указать на общем проекте фундамента. Согласно стандартам и регламентированным нормам СНиП их должно быть от 12 до 24.
Гидроизоляция
Гидроизоляция для нулевого этажа должна выполняться в 2 слоя. На выбор гидроизоляционного материала влияет несколько факторов:
- материал стен;
- климатические условия;
- тип почвы и пр.
Гидроизоляцией должна быть покрыта вся вертикальная и горизонтальная поверхность строения. Также необходимо покрыть все места соприкосновения с землей.
Можно использовать толь или рубероид. Такая гидроизоляция обойдется вам сравнительно недорого. Как вариант – битумная мастика. Особых правил по нанесению гидроизоляции нет. Главное тщательно защитить и покрыть все участки фундамента от проникновения влаги.
Пошаговая инструкция
Ниже будет приведена подробная инструкция всех действий при строительстве цокольного этажа своими руками. Стоит выделить процессы, которые необходимо выполнить:
- Закладка основания.
- Заливка.
- Гидроизоляция и утепление.
- Облицовка стен.
- Пол.
- Перекрытие.
Закладка основания
- Для начала производится разметка участка согласно проекту здания.
- Роется котлован по периметру застройки. Глубина также определяется проектом, но он не должен быть глубже чем подземная часть фундамента на 500–600 мм.
- Из щебня и гравия, фракции 50 мм производится подсыпка, а также слой песка. Каждый из этих слоев должен быть не меньше 100 мм.
- Каждый слой трамбуется. Песок, в свою очередь, поливается водой. Это обеспечит более качественное уплотнение.
- После трамбовки заливается основание из бетона М100 толщиной в 5 см. Этот слой необходим для выравнивания основания для укладки плиты пола нулевого этажа. Также он необходим для дополнительной гидроизоляции.
- Когда бетон полностью высох, укладывается рулонный гидроизоляционный материал в 2 слоя. Соединяется он битумной мастикой.
- После изготовления основания, можно приступать к сооружению внешней опалубки.
- Но для начала заливается плита пола. Она также будет служить основанием для стен фундамента.
- Строить опалубку можно из несъемных щитов или досок. Опалубка обязательно армируется.
- Для армирования купите рифленую арматуру Ø10 см. Между собой она связывается проволокой.
- В местах, где будут возводится стены, дополнительно монтируется арматура в вертикальном положении.
Заливка
- Для заливки рекомендуется использовать бетон М250 или М300.
- Плита заливается толщиной в 200 мм, можно и больше.
- Залитый раствор необходимо пробить виброрейками и глубинным вибратором, чтобы вышел воздух.
- Поверхность должна быть ровной. Залитый бетон необходимо оставить на 4 недели.
- Чтобы ускорить процесс стройки, параллельно можно начать строить опалубку для стен.
- Некоторые специалисты рекомендуют использовать несъемные полипропиленовые щиты, которые одновременно будут служить в качестве утепления.
- Также выполняется армирование в продольном направлении стены.
- Прутья арматуры перевязываются с установленными ранее вертикальными прутьями.
- Согласно предусмотренному проекту, оставьте проемы для дверей. А для прокладки коммуникаций, заложите гильзы из металлической трубы.
- Заливать стены можно слоями или полностью. Если вы решили заливать слоями, то каждый последующий необходимо заливать, не дожидаясь полного высыхания предыдущего.
В целом вся конструкция набирает свою прочность по истечении 28 дней.
Гидроизоляция и утепление
Теперь пришло время выполнить гидроизоляцию цокольного этажа. Можно использовать обмазочный или оклеечный материал. Внутри лучше всего применять проникающую изоляцию. Она не будет нарушать парообмена, а также увеличит прочность конструкции.
Что касается наружной теплоизоляции, то для этого можно применять пенополистирольные плиты. Их крепеж можно выполнять на клей. Часть стены, которая располагается выше уровня грунта, дополнительно можно использовать дюбеля быстрого монтажа. В завершение остается засыпать грунт по периметру здания.
Если грунт имеет крупные и твердые элементы, то засыпку лучше осуществить песком. В противном случае можно легко повредить теплоизоляционный и гидроизоляционный слой.
Облицовка стен
Обшить наружные стены лучше всего натуральным камнем. Такая отделка очень долговечна, т. к. этот материал отличается крепостью. В результате стена будет защищена от разложения и резких перепадов температуры. Поэтому можно использовать мрамор, известняк или гранит.
Одним из самых современных отделочных материалов является цокольный сайдинг. Такой пластик способен справиться с суровым климатом, а на солнце не выгорает. Его установка осуществляется на специально изготовленный каркас/обрешетку.
Что касается внутренней отделки стен, то предварительно необходимо решить для какой цели будет использоваться то или иное помещение. Поэтому предварительно потребуется провести отопление и другие коммуникации, например, канализация, водопровод и свет. Изнутри стены также штукатурятся, утепляются пенополистиролом, пеноплексом или пенным утеплителем.
Для обшивки стен лучше выбирать влагостойкие материалы.
Пол
Для начала производится утепление пола:
- Первым делом делается подушка из песка.
- Далее застилается рубероид.
- При настиле рубероида избегайте пропусков.
- Сверху монтируется арматура из железной решетки.
- Затем производится заливка пола бетоном М400 или М300.
В зависимости от предназначения помещения, утепление пола может выполняться по-разному. Например, в гостиной или спортивном зале можно на пол уложить систему «Теплый пол», он может быть электрическим или водяным. Что касается бытовых помещений, то достаточно уложить арболитовые плиты или засыпать полы керамзитом толщиной до 100 мм.
Сверху утепления заливается финишная стяжка из бетона.
Перекрытие
Одним из последних этапов строительства является изготовление перекрытия. Здесь существует несколько технологий:
- Монолитная ЖБИ плита.
- Сборно-монолитная плита.
- Деревянное перекрытие.
Из бетонных плит
Рассмотрим пошагово установку монолитной ЖБИ плиты:
- Для начала необходимо соорудить опалубку с обязательным армированием.
- Вся конструкция закрепляется стойками с шагом в 1 м.
- Плита должна заходить на стены, на 150–200 мм.
- Теперь изготавливаете арматурный пояс.
- На стены он должен заходить на 40–60 мм.
- С интервалом 150 мм устанавливается арматура.
- Следующим этапом будет заливка монолитной плиты толщиной до 200 мм.
После заливки необходимо подождать около одного месяца, чтобы перекрытие высохло.
Если говорить за сборно-монолитную плиту, то в этом случае монтаж перекрытия осуществляется при помощи спецтехники. Важно учесть, что такие перекрытия имеют свои стандарты, поэтому могут не подойти для каждого проекта. Так, для ее монтажа необходимо провести следующие работы:
- По всему периметру цоколя сооружается каменная кладка до высоты перекрытия.
- После кладется гидроизоляция и заливается небольшим слоем раствора.
- На следующем этапе собираются стальные каркасы, в которые будет осуществляться монтаж сборно-монолитной плиты.
- При установке между плитами будет оставаться пространство. Его необходимо заполнить бетоном. В результате получится цельная конструкция.
Из дерева
Также рассмотрим технологию по изготовлению деревянного перекрытия, преимущественно она применяется для деревянных домов:
- Монтируются деревянные балки.
- Края балок обворачиваются рубероидом, а после их можно класть на цоколь.
- В стенах предварительно изготавливаются проемы для балок.
- В эти проемы следует положить утеплитель.
- После установки балок с нижней стороны производится крепеж небольших брусков.
- К ним прикручиваются доски наката.
- На накат расстилаете рубероид и утеплитель толщиной до 150 мм.
Следуя простым рекомендациям, вы сможете шаг за шагом проделать все работы самостоятельно. Хотя в некоторых случаях без помощи квалифицированных специалистов и специальной техники никак не обойтись.
Строительство цоколя из бетонных блоков
Цоколь из бетонных блоков
Если вы в поисках экономичного варианта обустройства цокольного этажа, то бетонные блоки как ничто лучше подходят для выполнения задачи. Этот материал достаточно крепок, хорошо отталкивает влагу, переносит перепады температур, не поддается плесени и грибку. Если говорить о недостатках, то – это обязательное использование спецтехники для их установки. Вручную с ними справиться невозможно.
Блоки устанавливаются по всему периметру будущей постройки. Между собой скрепляются цементом. Обязательно необходимо оставить углубления между блоками для проведения коммуникаций: водопровода, электричества, канализации, вентиляции. Что касается вентиляции, то отверстия должны быть над уровнем грунта не ниже 150 мм. Чтобы в оставленные отверстия не попал мусор, их лучше прикрыть.
Если цокольный этаж возвышается над уровнем земли, то позаботьтесь о месте для окон. В этом случае чем больше будут окна, тем лучше. Это обеспечит нулевое помещение естественным светом.
Чтобы после монтажа блоков не пришлось выделять много средств и материала для штукатурки стен, важно максимально ровно их устанавливать. Хотя блоки являются прочным материалам, сверху все равно нужно изготовить армопояс. Он необходим для того, чтобы выровнять весь ярус по горизонтали, так как все равно установить его идеально по уровню не получится.
Из пеноблоков
Принцип всех подготовительных работ по установке пеноблоков, похож на работу с бетонными блоками. Фундамент заливается небольшим тонким слоем раствора для кладки первого ряда. Чтобы материал лучше схватился, цемент рекомендуется смачивать водой. Для начала производится кладка углов. После выравниваются стены по высоте и горизонтали. Между углами натягивается леска и вытягиваются основные стены цоколя.
После первого ряда необходимо нанести гидроизоляцию в жидком состоянии. Гидроизоляция наносится несколькими слоями. Каждый последующий слой наносится после высыхания предыдущего. После этого кладка пеноблоков продолжается на специальный клей.
Не забудьте, каждый ряд и тем более угол стоит проверять на предмет ровности. После окончания кладки, по всему периметру вырывается траншея глубиной до 50 мм. В нее укладывается арматура, которая по углам между собой сваривается. В заключение траншея заливается бетоном. Это будет случить усилением всей конструкции цокольного этажа.
Строительство на склоне
Как это ни странно звучит, но склон только упрощает изготовление цокольного этажа. Идеальный склон считается до 9°. Так, нет необходимости рыть большой котлован. Достаточно часть массива вырезать из склона. В таких случаях оригинально смотрится гараж в цокольном помещении.
Если говорить о технологии, то первым делом изготавливается подушка и гидроизоляция. Дальнейший этап строительства описан выше.
Итак, из этой статьи можно было узнать, как правильно провести работы по строительству цокольного этажа. Если у вас есть личный опыт в строительстве, то оставляйте комментарии в конце этой статьи. Если же у вас остались вопросы, то за помощью можно обратиться к эксперту.
Видео
О том, как сделать самостоятельно цокольный этаж вы можете узнать из видео:
kakpravilnosdelat.ru
Цокольный этаж своими руками. Строительство цокольного этажа. Строительство цокольного этажа
Среди специалистов мнение о том, что же такое «цокольный этаж», разделилось. Одни считают, что это подвальное помещение, используемое как первый этаж. Другие придерживаются мнения, что он является обычным «нулевым» этажом, который размещен ниже уровня земли. Так или иначе, технология возведения данного помещения является единой. Далее расскажем об этом подробнее.
Основные моменты
Цокольные этажи используются для разных целей. Например, как подсобные или подвальные помещения. Так или иначе, здания с цоколями выглядят обычно несколько более респектабельно. Кроме того, у них выше показатели теплоизоляции. Затраты на строительство цокольного этажа обычно полностью окупаются довольно быстро.
Цокольный этаж в частном доме дает возможность перестать заботиться о нагрузках, которые оказываются стенами постройки на фундамент. Это делает саму постройку более надежной. Согласно строительным нормам цокольный этаж обычно возводится в высоту не более 2,4 метров.
Принято выделять три типа цоколя:
- Выступающий.
- Заглубленный.
- Возведенный вровень с фундаментом.
Чаще всего используется заглубленный тип цоколя. Это связано с тем, что данная конструкция не так сильно подвержена попаданию влаги, как другие. Вода с него стекает за небольшой промежуток времени, благодаря чему основные важные части дома меньше подвергаются пагубному воздействию внешней среды. Это касается и дома с цокольным этажом и гаражом.
Если стены здания достаточно тонкие, то лучше использовать выступающий тип цоколя. Такая конструкция подходит, если есть необходимость обустроить помещение на цокольном этаже, расположенное почти под землей. Иногда этот этаж строят только для того, чтобы потом там устроить место хранения ненужных вещей. В этом случае стены цоколя можно делать тонкими.
Плохой идеей будет сделать цоколь в один уровень с фундаментом. Дело в том, что он будет выполнять роль начала стены, и достаточной защиты от влаги не будет. Такой цоколь также придется покрывать гидроизолятором, что повлечет за собой дополнительные затраты. Кроме того, он не сделает ваш дом привлекательнее.
Устройство цокольного этажа
Цокольный этаж является продолжением основания дома, т.е. фундамента. Именно поэтому при его строительстве используют тот же материал, что и применялся для возведения базиса. В некоторых случаях берется для монтажа материал, из которого сделаны стены дома. Вообще, чаще всего используются для возведения цоколя: цельный монолитный бетон, кирпич, а также готовые блоки. Какой вариант бы вы ни выбрали, важно правильно сделать расчет цокольного этажа. Особенно это касается определения необходимой толщины стен конструкции.
В качестве пола обычно используется бетонная плита или стяжка. Возможен вариант сооружения основы из железобетонных плит в готовом виде. Пол может быть облицован древесиной. В некоторых случаях цоколь выступает над землей достаточно на большую высоту. Тогда в верхней части этого этажа, а именно на восточной, западной или южной стене можно сделать даже окна и двери. На северной стороне оконные и дверные проемы делать не следует, так как это может привести к тому, что там будет накапливаться много снега, вследствие чего деформируются рамы окон.
Стены цокольного этажа обязательно нужно гидроизолировать. Часть конструкции, которая находится под землей лучше всего покрыть гидроизоляцией как снаружи, так и изнутри. Это необходимо для того, чтобы повысить надежность. Надземную часть можно гидроизолировать только с наружной стороны.
Как сделать цокольный этаж
Подготовительные работы и планирование
Цокольный этаж, выполненный из цельной бетонной плиты, имеет несколько несомненных преимуществ:
- В первую очередь, это высокая прочность.
- Кроме того, данную конструкцию можно построить довольно быстро.
- Такой цоколь имеет хорошую защиту от внешних факторов, например, от попадания влаги.
- На монолитном цокольном этаже можно устроить практически любые помещения.
Одно из важнейших требований при постройке – качественная гидроизоляция. Без этого плита, уложенная для пола, не будет иметь достаточное сцепление со стенами фундамента здания. Как уже было отмечено выше, согласно нормам высота цокольного этажа не может превышать 2,4 м. Для возведения цоколя обычно выкапывается котлован на нужную глубину.
Начинается обустройство цокольного этажа своими руками с определения толщины стен конструкции. Данный показатель зависит от местоположения дома, а точнее, грунта, на котором он стоит. Если почвогрунт под зданием надежный, то допускается, чтобы стены цоколя были такой же толщины, как и на прочих этажах постройки. В любых других случаях толщина стенок цоколя должна быть на 21-25 см больше, нежели толщина стен самого здания. Если дом построен из дерева, то цоколь можно возводить из бетонных блоков.
Далее составляем проект цокольного этажа. Уже на этом этапе нужно учитывать положение грунтовых вод. Это играет очень важную роль. Ведь котлован под цоколь нельзя будет выкопать глубже расположения грунтовых вод. Для определения нужной глубины принято проводить разведку грунта.
Сооружение котлована
Порядок проведения строительных работ:
- Перед постройкой цоколя рекомендуется поднять грунт путем аккуратного насыпания земли вокруг дома. В результате получится поднятая площадка.
- Если согласно разведке грунта было выявлено, что под домом имеется большой слой грунтовых вод, то в этом случае рекомендуется осушить участок и отвести влагу от фундамента.
- Вполне возможно, что грунтовые воды под домом находятся не всегда, а только в некоторые сезоны. В таком случае базис можно защитить, используя укладку под определённым углом дренажной магистрали. Благодаря этому можно минимизировать воздействие на фундамент бокового давления, возникающего при промерзании почвы.
- Когда глубина цокольного этажа вам будет известна, можно начинать подготавливать котлован. На данном этапе лучше всего установить водонапорную колонку. Дело в том, во время работы вам потребуется достаточно много воды.
- Следует сразу подготовить место, и вырыть котлован посредством экскаватора. Так, например, для дома с габаритами 14×12 м потребуется котлован глубиной около 2 м. Во время работы экскаватором не забывайте, что со строительной площадки необходимо будет периодически отвозить грунт. Для этого понадобится как минимум две машины.
- Если грунт вырывается рано весной, то на дне будет заметна скопившаяся вода. Поэтому в этом случае рекомендуется подождать, пока влага испарится или уйдет самостоятельно. Хотя, можно ускорить этот процесс, и откачать её насосом.
- Так как техника копает котлован под определенным углом, яму придется ровнять вручную. В частности, надо будет выравнивать самостоятельно лопатой углы и дно котлована.
- На дно вырытого котлована укладывается бетонная подушка. Чтобы это сделать, сначала делается разметка, и намечаются примерные размеры будущей конструкции.
- В местах, где в будущем будут расположены несущие стены, следует вырыть траншеи. Причем в глубину они должны быть не менее 300 мм. Кроме того, их рекомендуется укрепить посредством досок.
- Сверху подушку нужно засыпать щебнем, после чего положить арматуру из металлических прутьев, а затем залить бетоном. Далее нужно дать ей затвердеть в течение трех недель.
- Далее нужно заняться гидроизоляцией цокольного этажа. Так, процесс возведения цокольного этажа имеет тесную связь с фундаментом. Поэтому вопрос гидроизоляции, как уже отмечалось выше, является одним из наиболее важных. В противном случае влага может проникнуть на цокольный этаж, отчего может пострадать не только он, но и остальная постройка. Халатность в этом вопросе может даже привести к обрушению всего дома.
- По наружному периметру дома обычно делается отмостка из бетонной смеси. Это необходимо для защиты фундамента от воздействия воды.
- Чтобы предотвратить разрушение базиса и стен цоколя, их следует облицевать специальным рулонным гидроизолятором, который заблаговременно разогревают и прикрепляют к материалу возводимой конструкции. Довольно часто для гидроизоляции используется гидроизол. Это недорогой, и в то же время довольно практичный материал, который сегодня можно встретить в продаже в любом магазине стройматериалов.
- Для гидроизоляции изначально укладывается слой битумной мастики, после чего туда помещается гидроизол, а затем наносится еще один слой мастики.
- Если сделать только гидроизоляцию с внутренней стороны помещения, то защита еще не будет достаточно надежной. Так, рекомендуется ещё гидроизолировать конструкцию с наружной стороны. С этой целью от стены делается отступ примерно в 0,5 м и на этом расстоянии выкапывается глубокая яма, которая заполняется слоем глины, щебенки, а также раствора бетона, в который дополнительно добавляется песок.
Обустройство фундамента
Далее можно приступать к постройке базиса. Если у вас достаточно средств, чтобы использовать готовые фундаментные блоки крупных габаритов, то это значительно сократит время проведения строительных работ. Если же вы не торопитесь со строительством, то базис можно сделать самостоятельно. К тому же это сэкономит ваши средства. Процесс возведения фундамента имеет сходства с обустройством бетонной подушки. Отличие заключается в том, что цельный ленточный базис обычно проходит не только периметру внешних стен, но также и под внутренними его перегородками.
Чтобы сделать фундамент, необходимо обустроить опалубку. Для неё нужно сделать из арматурных прутьев внутреннюю обвязку. Далее внутрь опалубки заливается бетонная смесь. Её допускается заливать слоями, но делать это так, чтобы между заливкой каждого слоя проходило не более суток, чтобы конструкция, в конце концов, получилась цельной.
Постройка цоколя
Начинать строительство цоколя можно только после окончательного высыхания и схватывания фундамента. Обычно для этого требуется около двух недель.
Если базис выполнен из фундаментных блоков крупных габаритов, то в этом случае и стены цоколя тоже разрешается возводить из этого же материала. Они фиксируются между собой посредством цементно-песчаного раствора. Для укладки готовых блоков потребуется спецтехника, а это, соответственно, увеличит стоимость строительных работ.
Стены верхней части цокольного этажа можно построить из силикатного кирпича. Для этого не нужна какая-то специальная техника. Кирпичная кладка предусматривает применение раствора цемента. Сами кирпичи необходимо выкладывать как можно ровнее, чтобы в будущем их было проще покрывать штукатуркой. В результате кладка должна получиться выше уровня земли примерно на 1 м. Поверх неё следует сделать опалубку и залить железобетонный пояс, благодаря которому вся конструкция в целом будет прочнее.
После возведения стен можно начинать обустраивать пол на первом этаже. Важно, чтобы он получился достаточно прочным и безопасным. Одним из самых надежных материалов для этого считаются готовые железобетонные плиты. В крайнем случае, перекрытие полностью можно сделать собственноручно. Делается это не так сложно, как может показаться. Для начала в помещении ставят железобетонные опоры. Их нужно расположить так, чтобы верхняя часть была на уровне первого этажа. Чтобы перекрытие не обрушилось, колонны желательно поставить с шагом в 2,5-3,5 м. Поверх колон и стен делается деревянная опалубка, а на ней выполняется обвязка из арматуры.
После этого готовится бетонный раствор, которым будет залита опалубка. Пока опалубка сохнет, её поверхность следует тщательно выравнивать и разглаживать строго по горизонтали. От качества проведения работ по выравниванию опалубки, зависит то, насколько просто будет обустроить пол на первом этаже.
Подземную часть конструкции можно засыпать грунтом, добытым при выкапывании котлована. Но если почвогрунт содержит твердые включения, из-за которых могут повредиться слои тепло- и гидроизоляции, то лучше всего засыпать эту часть крупным песком. Что касается отделки цокольного этажа, то эти работы проводятся по той же технологии, и теми же материалами, как и облицовка стен на других этажах здания. Но никто не запрещает использовать при проведении отделочных работ и другие материалы.
Цокольный этаж: фото
Цокольный этаж: видео
recn.ru
Строительство цокольного этажа в частном доме своими руками
Данная статья информирует что такое цокольный этаж. Как отличить цокольный этаж от подвального .Как следует правильно определится с типом фундамента для цокольного этажа.
Для увеличения жилой площади в доме можно сделать цокольный этаж .Одной из особеностей цокольного этажа является то что он частично углублен в землю , при этом не занимает лишнюю площадь вокруг дома.
Особенности цокольного этажа
Цокольный этаж имеет отличие от обычного этажа в том что частично углублен в землю .Многие путают цокольный этаж с подвалом.Разница между двумя этими помещениями в том что подвал находится полностью под землей , стены же цокольного этажа только наполовину скрыты грунтом.
Цокольные этажи могут быть предназначены для различных видов потребностей.Строительство такого вида этажей предусматривает большие обьемы работ с бетоном и большого колличества земляных работ.
Некоторые архетиктурныеособености цокольного этажа:
- Этажность дома зависит от колличества надземных этажей,однако если цокольный этаж возвышается над землей более чем на 250 см.он входит в число этажей
- Цокольным этажом считается то помещение стены которого заглублены наполовину в землю. Помешение полностью углубленое в грунт является подвальным этажом
- Обычно цокольный этаж по своей площади является равной площади всего дома.
Плюсы цокольного этажа
Следует выделить следующие преимущества:
- Большим плюсом такого вида этажа является дополнительная площадь которую можно использовать для различного применения.
- Не нужно дополнительно утеплять пол первого этажа.Цокольный этаж позволяет сохранить тепло.
- В летнее время в цокольном этаже всегда сохраняется прохлада
- Эстетический вид дома – красиво отделанная цокольная часть дома, помогает приобрести зданию свою индивидуальность
Минусы цокольных этажей
Необходимо выделить такие недостатки:
- Намного выше стоимость строения дома с цокольным этажом , нежели обычного.Следует брать в учет дальнейшее обустройство цоколного этажа
- Если цокольный этаж будет иметь жилой тип помещения, его необходимо обустроит отоплением,канализацией и теплоизоляцией.
- Для цокольного помещения необходима вентиляция
- Необходимо обеспечение этажа дренажной системой.Это обеспечит предупреждение попадания влаги.
Сделать самостоятельно или с помощью специалистов?
Построить в доме цокольный этаж вполне возможно без специалистов если есть опыт в строительных работах.
В настоящее время имеется множество материалов таких как легкие блоки и карнизы, что в значительной степени упрошяет самостоятельное строительство цоколя.При строении дома с цокольным этажом необходимо создать проект постройки , что также может вызвать проблемму у неопытного строителя.
Так как проект должен иметь привязку к типу месности и и ее геологических особеностей.Если планируется возведение многоэтажного дома, то в этом случае работу следует предоставить профессионалам.
Разметка цокольного этажа
При строении цокольного этажа необходимо сделать разметку.Для этого следует сделать следущие действия:
- Необходимо подготовить план цокольного этажа с отображением всех помещений которые будут в него входить
- Необходимо сделать расчет возможностей несущих стен здания.это делается для уверености в устойчивости общего здания
- Нанесение разметки на месностибудующего сооружения или на готовом фундаменте.Для удачного строения необходимо проконсультирваться со специалистами
- Необходимо сделать вынос контуров всех несущих стен и перегородок.После этого можно начинать работу по возведению строения.
Необходимо разрабатывать несколько проектов строения, что бы легче было выбрать нужный вариант.
Какой фундамент необходим под цоколь?
Тип фундамента под цоколь в большинстве случаев зависит от местности строения здания. В некоторых местностях цокольный этаж строить не рекомендовано
Главная задача фундамента, это выдержка нагрузки от будущего строения.
Фундамент должен предовращать возникновение следующих проблем:
- Возникновение трещин на стенах – очень часто к возникновению трещин приводит неправильное заложение подушки фундамента.Еще одной частой причиной является неправильный выбор арматуры для несущих стен.Для фундамента желательно использовать арматуру одинаковую по дипметру.
- Заполнение цокольного этажа талыми водами –при строительстве герметичного фундамента необходимо использовать монолитнызобетнные плиты. Известно что бетон имеет свойство затвердевать под воздействием воды.
- Перекос дверей и окон – возникает такая проблемма из – за бокового пучения грунта.В следствии чего появляются сдвиженияблоков и есть возможность повреждения фундамента.
Тип фундамента под цоколь
При возведении фундамента под цокольный этаж большое значение следует уделять местности на какой будет строится здание.
Типы фундаментов для цокольных этажей:
- Монолитный фундамент – считается наиболее эффективным и способным выдержать большие нагрузки.Для укладки такого типа фундамента, закладывается подушка из песчано- гравийного материала которую заливают слоем бетона, и укрепляют армирующей сеткой которая представляет высокий уровень крепости.такой вид фундамента применяют в местности где слабый и болотистый грунт
- Ленточный фундамент – наиболее распостраненый вид который применяется для строения небольшого здания в местности где уровень грунтовых вод низкий.Тип такого фундамента считается самым экономным вариантом.Цокольный этаж и наземное здание булут иметь общие стены. Использовать такой фундамент следует в той местности где нет проблем с грунтом.
- Свайный фундамент – такой фундамент можно использовать с любым уровнем грунтовых вод. Монтаж свайного фундамента осуществляется профессионалами. При таком виде фундамента необходимо дополнительно оборудовать стены цоколя. Сваи для строения здания подбираются специалистами индивидуально
Ширина цокольного фундамента
Фундамент для цокольного этажа должен иметь ширину взависимости от ширины стен строения.
В завасимости от типов фундамента можно выделить такие виды:
- 30-50 см. – относится к типу фундамента свайный.толщина стен при таком типе фундамента будет 20-30 см. остальную толщину используют для утепления и отделки стен.
- Если в качестве фундамента используют монолитные плиты – ширина фундамента равняется ширине стен здания в цокольной части.
- Для ленточного фундамента используется ширина стен цокольной части здания
Следует заметить что при возведении фундамента необходимо учитывать вентиляционные отверстия для циркуляции воздуха в помещении
Гидроизоляция цокольного этажа
Гидроизоляциоными материалами должна покрываться вся площадь цоколя и места соприкосновения грунта с фундаментом.
Гидроизоляцию цоколя различают таких видов:
- Горизонтальная –используется для защиты зданий от влаги. Перед строением стен по всей площади цоколя накладываетсяматериалы такие как рубероид. Укладку необходимо проводить методом нагревания.
- Вертикальная – такой вид изоляции проводится с обеих сторон стен. Перед изоляцией чищаются все швы и заделываются раствором из цемента, после высыхания всю площадь цоколя следует прогрунтовать .После чего необходимо использовать рубероид для предотвращения попадания влаги.
- Внутреняя изоляция- чаще всего используют проникающие составы из полимерцементных смесей.Такой вид раствора необходимо разводить раствор водой и наносят на стены.Привнутреней изоляции большое зззззззз
- внимание уделяется стыкам между полом и стеной,используют жидкое стекло или жидкую резину.
Цокольный этаж можно использовать как подсобное помещение или гараж и многое другое.Главное условие — это строить качественное и устойчивое сооружение, которое прослужит длительное время.
Цокольный этаж: особенности и этапы строительства
Оценка: 5 1 голосовЧитайте также:
okarkase.ru
