Расчет фундаментной плиты

Фундамент, выполненный в виде монолитной плиты (фундаментной плиты), является самым дорогостоящим из всех видов оснований. Но несмотря на высокую цену, обусловленную значительными расходами на бетонную смесь и изоляционные материалы, это тип конструкции является одним из наиболее популярных среди частных застройщиков. Монолитный фундамент обладает самыми высокими эксплуатационными показателями, подходит для сложных грунтов, ему не страшен высокий уровень подземных вод, силы морозного пучения и он способен выдержать нагрузки от домов из тяжелых строительных блоков.

Сервис KALK.PRO предлагает вам воспользоваться простым и эффективным онлайн-калькулятором расчета плиты фундамента совершенно бесплатно. Вы получите подробную смету на материалы (арматуры, бетона, щебня, цемента, опалубки) и узнаете стоимость всей конструкции. В ближайшее время планируется добавить чертежи фундамента и адаптивную 3D-модель – добавляйте наш сайт в закладки!

Правильный расчет фундамента напрямую влияет на долговечность вашего сооружения, поэтому важно использовать только проверенные программы расчета. Наш сервис использует только актуальные нормативные и справочные данны, алгоритм работы ведется на основании положении СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и ГОСТ Р 52086-2003 «Опалубка. Термины и определения»

Наш калькулятор расчета плиты фундамента поможет рассчитать необходимое количество материалов и расходы при будущем строительстве – быстро, просто и точно!

Расчет плитного фундамента

С помощью нашего вы можете произвести расчеты в автоматическом режиме, от вас требуется лишь ввести начальные данные. Точность расчетов напрямую зависит от введенных вами значений, поэтому мы рекомендуем вам внимательно перепроверять все вводимые величины. Также вы должны понимать, что итоговые данные представляют собой лишь математически верный расчет, но программа не учитывает поправки реальных ситуаций, поэтому полученные значения стоит использовать только в качестве ориентировки.

Калькулятор позволяет облегчить расчет, но не предоставляет рекомендации по выбору параметров и не показывает допустимые ошибки.

Инструкция

• Размеры фундамента. Укажите габариты закладываемого основания – высоту, длину и ширину. Более подробно, как выполнить расчет толщины плиты фундамента вручную, смотрите ниже.
• Армирование. Введите размеры ячейки армированного каркаса, а также выберите используемый диаметр арматуры.
• Опалубка. Для получения объема пиломатериалов, введите параметры имеющейся доски.
• Бетонная смесь. Вы можете самостоятельно указать пропорции бетона. Например, бетон марки М300 имеет пропорции 1 : 1,9 : 3,7 при использовании цемента марки ПЦ 400 и 1 : 2,4 : 4,3 – при цементе ПЦ 500. Более подробно, в справке чуть ниже.
• Стоимость материалов. Введите стоимость отдельных материалов, для получения итоговой стоимости фундамента под ключ.

Затем нажмите кнопку «Рассчитать».

Результат расчета

• Площадь плиты. Это значение может потребоваться для определения объема земляных работ.
• Объем бетона. Параметр показывает необходимое количество бетонной смеси для отливки фундамента.
• Арматура. Количество стержней для горизонтальных и вертикальных рядов, а также общая длина и масса.
• Опалубка. Здесь отображается площадь опалубки и эквивалентный объем пиломатериалов, который потребуется для создания контура.
• Материалы. Блок для вывода количества и стоимости всех видов сырья.

Если вас интересует более подробная справочная информация, ознакомиться с ней вы можете чуть ниже. Всем остальным – удачных расчетов и легкого строительства!

Монолитный фундамент своими руками

Главная проблема плитного фундамента – это высокая стоимость материалов, но его возведение обходится значительно меньшими силами. В стандартных условиях с данной работой могут легко справиться две пары умелых рук без привлечения специальной техники.

Перед закладкой основания вы должны получить необходимые экспертные заключения на счет геологических и гидрологических особенностей участка. От этих данных напрямую зависит, как характеристики самого фундамента, так и объем песчано-гравийной подушки, виды геотекстиля, расчет гидроизоляции и дренажной системы. Как уже упоминалось, всю эту информацию можно получить в специализированных организациях или же самостоятельно ознакомиться в справочниках, СНИПах и рассчитать коэффициенты вручную.

Плитный фундамент – Плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций. Если же вам интересно самостоятельно провести анализ почвы, рекомендуем вам ознакомиться с нашей статьей – классификация грунтов.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Калькулятор фундамента – монолитная плита, позволяет изготовить качественное основание, так как алгоритм обладает высокой точностью расчетов.

Устройство монолитного фундамента

Этапы работ

Закладка основания начинается с земляных работ. В большинстве случаев достаточно выкопать 40-60 см в глубину и разровнять получившуюся поверхность. На дне котлована создается песчаная или песчано-гравийная подушка, которая должна состоять из отдельных слоев песка и гравия, причем первым, в любом случае должен быть песок. Между слоями рекомендуется укладывать геотекстильную ткань, чтобы избежать перемешивания слоев. Затем все тщательно трамбуется вручную или с помощью вибрационной плиты.

Для придания формы будущего фундамента и во избежания вытекания бетона за его пределы, по периметру котлована создается каркас (опалубка) из подручных материалов, деревянных досок, пенополистерола или ОСБ-плит. Чтобы недопустить деформацию конструкции и возникновения больших зазоров между элементами их стягивают болтами, шпильками и/или подпираются балками. Также нужно отметить, что верхний край опалубки должен быть чуть выше предполагаемой высоты фундамента, обычно берут запас в 2-3 см.

При закладке дома в низменности, пойме или рядом с водоемами, обязательно наличие хорошей гидроизоляции. Она должна закрывать фундамент со всех сторон и быть чуть выше опалубки. В качестве горизонтальной гидроизоляции (которая будет укладываться на дно котлована), использую геотекстиль или полиэтиленовую пленку, вертикальные поверхности обрабатывают битумной мастикой или жидкой резиной. В зависимости от климатической зоны, дополнительно может применяться утеплитель, чаще всего экструдированный пенополистирол.

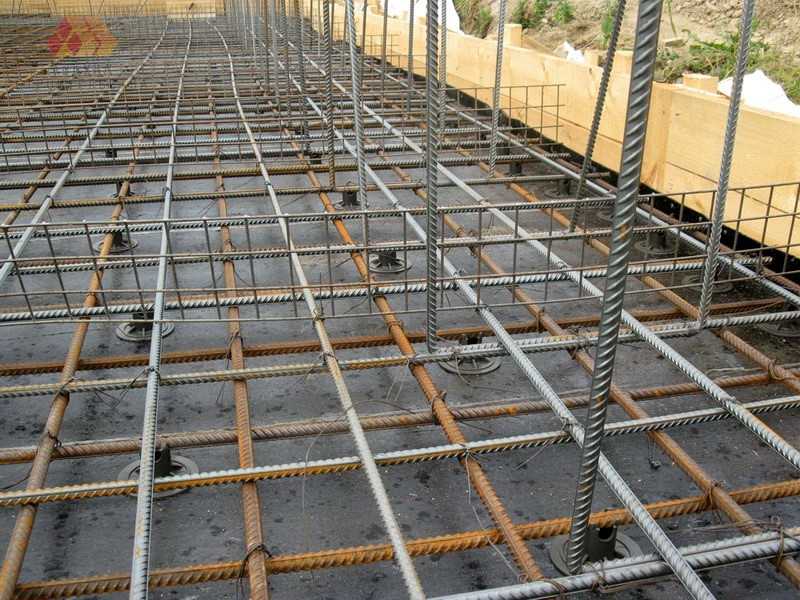

Предпоследний этап создания фундамента предполагает установку армирующей сетки. Для большинства одно- и двухэтажных домов подойдет 14-16 мм пруты в два слоя, с размером ячейки около 20-30 см на сторону. Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя и соответственно увеличивается при больших величинах. Многие специалисты советуют использовать витую арматуру или проволоку для фиксации, взамен сварки. Стянутые элементы являются более подвижными и уберегут основание от неравномерной нагрузки. Более подробно об армировании монолитного фундамента можно ознакомиться в СНиП 52-01-2003 (СП 63.13330.2010).

Финальной стадией строительства фундамента является заливка бетона. Рекомендуется использовать бетонный раствор марки не ниже M-200 (В15) для жилых домов, так как применение смеси меньшей прочности чревато преждевременными деформациями и разрушением всей конструкции. Наиболее оптимальным при частном строительстве считается раствор М300 (B22,5). Если вы собираетесь изготавливать бетонную смесь своими руками, то вам будет полезна следующая таблица:

Расчет толщины фундаментной плиты

Следующей важной задачей при строительстве является – расчет толщины плитного фундамента. Нет четких формул, как можно рассчитать данную величину, однако существуют справочные данные, в которых указаны ориентировочные значения, которые проверены многолетней практикой.

• 100-150 мм. Легкие постройки, хозяйственные и садовые сооружения, бани, гаражи.
• 150-250 мм. Каркасные дома, а также одноэтажные постройки из дерева и пористых материалов (газобетон, пенобетон, газосиликат).
• 250-350 мм. Двухэтажные дома из дерева и пористых материалов, а также одноэтажные сооружения из кирпича или бетона.
• 350-500 мм. Двух- или трехэтажные постройки из тяжелых материалов.

Данное правило применимо при использовании качественного бетона марки М300. Дальнейшее увеличение толщины фундамента экономически нецелесообразно, для сложных грунтов, рекомендуется использовать другие варианты, например свайные или столбчатые основания.

Смесь равномерно распределяют от углов к центру. Для утрамбовки используются специальные вибрационные машины, они позволяют удалить воздух и увеличить показатель текучести бетона. При отсутствии данного оборудования, постарайтесь залить фундамент равномерными горизонтальными слоями без разрывов.

Для того чтобы основание приобрело свою максимальную прочность, согласно строительным нормам, его необходимо выдерживать не менее месяца при влажности в 90-100% и температуре более +5 °C. Для этого плиту (в том числе опалубку) покрывают брезентом, а стыки проклеивают скотчем. Это позволяет защитить бетон от попадания прямых солнечных лучей и неблагоприятных метеоусловий – ветра, дождя, града.

Если ожидаются продолжительные высокие температуры, то примерно раз в сутки основание необходимо поливать водой, причем делать это нужно с помощью крупного садового пульверизатора и ни в коем случае не струей, так как может повредиться поверхность. Наоборот, при продолжительной холодной погоде, необходимо перекрыть весь фундамент с опалубкой слоем утеплителя.

Во избежание появления вертикальных швов и в дальнейшем трещин, плиту необходимо залить в течение одного дня. Для этого необходимо заранее договориться с поставщиком, так потребуются большие объемы за короткий срок.

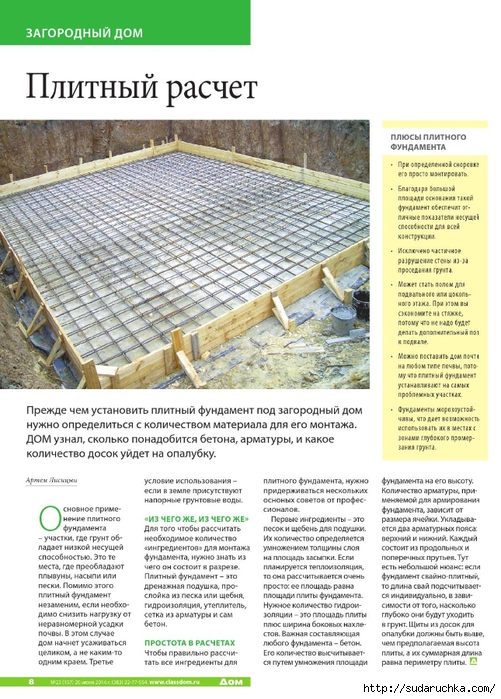

Расчет фундаментной плиты – Пример расчета

Для большей наглядности, мы приведем пример расчета фундаментной плиты размером 10 на 10 метров для частного одноэтажного дома из пенобетона. Предположительная толщина плиты – 30 см. Примем за условие, что будет использоваться арматура диаметром 14 мм, с размером сетки в 20 см и укладываться она будет в два слоя. Выбираем бетонную смесь марки М-250 (соответствует классу прочности B20). Доска для опалубки имеют длину 6 м, ширину 150 мм, толщину 25 мм.

Решение:

1. Площадь фундамента: 10 м × 10 м = 100 м²
2. Объем фундамента: 100 м² × 0,3 м = 30 м³
3. Расчет бетона:

• Объем бетона равен объему фундамента за исключением арматуры, но из-за того что ее процент в общей кубатуре настолько ничтожен, эти значения приравниваются.
• Объем бетона равен 30 м³.

• Количество на 1 направление при шаге 20 см: 10 м / 0,2 м = 50 штук. Так как у нас 2 направления в 2 слоя, то 50 × 4 = 200 штук.
• Общая длина: 200 × 10 м = 2000 м. На всякий случай, введем поправочный коэффициент запаса 2%, тогда общая длина будет равна 2040 м.
• Масса 1 метра арматуры 14 диаметра равняется 1,21 килограмма. Таким образом, масса всего армокаркаса будет равна: 2040 м × 1,21 кг = 2468,4 кг.

• Длина одной доски 6 м, ширина 0,15 м, толщина 0,025 м. Для того чтобы рассчитать количество досок, узнаем площадь стороны фундамента: 10 м × 0,3 м = 3 м², тогда общая площадь опалубки 3 м² × 4 = 12 м².
• Площадь одной доски 6 м × 0,15 м = 0,9 м², необходимое количество узнаем исходя из общей площади опалубки 12 м² / 0,9 м² = 13,3 = 14 досок.
• Объем пиломатериалов для опалубки: 14 × (0,025 м × 0,9 м²) = 0,315 м³.

• Шаг между стойками будет 0,5 м.
• Подпорочную конструкцию выполним в виде египетского треугольника со сторонами 3 : 4 : 5, тогда при высоте 0,3 м, нижняя сторона будет 0,4 м, а верхняя – 0,5 м.
• Объем стойки равен 0,3 м × 0,15 м × 0,025 м = 0,0011 м³, объем нижней подпорки 0,4 м × 0,15 м × 0,025 м = 0,0015 м³, объем верхней подпорки 0,5 м × 0,15 м × 0,025 м = 0,0019 м³.
• Объем пиломатериалов для одной подпорочной конструкции 0,0045 м³.
• Длина стороны фундамента 10 м, при шаге в 0,5 м, получим 10 м / 0,5 м = 20 подпорок на одну сторону, а для всего фундамента 20 × 4 = 80 штук.
• Объем пиломатериалов для всех подпорочных конструкций 0,0045 м³ × 80 = 0,36 м³ или 0,36 м³ / 0,0225 м³ = 16 досок.

Используйте наш онлайн-калькулятор расчета фундаментной плиты и вы получите надежные точные значения, которые можно применять при строительстве дома.

Как рассчитать арматуру на монолитную плиту

Содержание

1. Информация по назначению калькулятора.
2. Общие сведения по результатам расчетов.
3. Необходимый расчёт арматуры на монолитную плиту.
4. Для чего нужен армопояс?
5. Порядок расчета арматуры.
6. Определение сечений.
7. Схема армирования.
8. Расчет количества.
9. Корректировка конструкции ж/б плиты.
10. Монолитный плитный фундамент.
11. Калькулятор материалов для монолитной фундаментной плиты
12. Основные достоинства монолитного плитного фундамента:
13. Основные достоинства монолитного плитного фундамента:
14. Недостаток плитного сплошного фундамента:

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов.

• Периметр плиты — Длина всех сторон фундамента
• Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
• Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
• Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
• Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры — Вес арматурного каркаса.
• Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Необходимый расчёт арматуры на монолитную плиту.

Как рассчитать арматуру на монолитную плиту.

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Как рассчитать арматуру на монолитную плиту.

Порядок расчета арматуры.

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

• длина пролета делится на 20 – 25
• добавляется 1% погрешности
• получается высота конструкции

Как рассчитать количество арматуры для монолитной плиты.

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м2

Как рассчитать арматуру для монолитной плиты.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

• вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
• подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

• стандартный размер арматуры 6 м либо 12 м
• доставить на объект легче 6 м прутки
• если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
• минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Как правильно рассчитать арматуру для монолитной плиты.

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

• в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
• они связываются квадратными хомутами через каждые 30 – 60 см
• ребра обязательны по периметру
• могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

• при толщине 5 – 7 см она не требует армирования
• заливается в один прием
• выравнивает основание
• защищает гидроизоляцию от порывов щебнем
• снижает толщину защитного слоя (нижнего) на 20 – 35 мм
• использует тощий бетон

Как рассчитать арматуру для монолитной плиты.

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Монолитный плитный фундамент.

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование.

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

• Объем бетона для заливки плиты.
• Необходимое количество материалов для приготовления бетона.
• Количество доски, необходимое для устройства опалубки.
• Ориентировочную стоимость всех стройматериалов.
• Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.

Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

• недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).

Рекомендация: Это всего лишь обзорная статья о том как рассчитать арматуру для плитного фундамента. Для общего развития ее нужно прочитать. Но если вы не хотите получить массу проблем и потерять деньги, то лучше привлечь специалиста и проконтролировать его.

Как рассчитать количество стали для плиты, фундамента и колонны?

🕑 Время чтения: 1 минута

Оценка количества стальной арматуры для бетонной плиты, фундамента и колонны, балок и т. д. имеет решающее значение для оценки стоимости строительства. Конструктивные чертежи служат основой для расчета количества арматуры в различных конструктивных элементах.
В этой статье представлен процесс расчета количества стали для плит, колонн и фундаментов.

Комплектация:

• Рассчитайте количество стали для плиты
• Рассчитайте сталь для опоры
• Рассчитайте количество стали для колонн
  • Продольные стали
  • Стюра показано на рис. 1.
  • Вычислить количество стальных стержней.

  Основные стальные стержни
  Количество стержней = (длина плиты (L)/шаг) + 1               Уравнение 1
  Стальной стержень с усадкой и температурой
  Количество стержней = (длина плиты (S)/шаг) + 1               Уравнение 2
  В уравнении 1 используется расстояние между центрами основных стальных стержней арматуры, а расстояние между стержнями усадки и температуры используется в уравнении 2.

  Рис. 1: Типы и расположение стальных стержней в односторонней плите

  3. Рассчитайте длину резки:
  Основные стальные стержни
  Длина резки = пролет в свету (S) + Ld + наклонная длина + 2 изгиба x 45 градусов      Уравнение 3
  Стальной стержень с усадкой и температурой
  Длина резки = пролет в свету (S) + Ld + наклонная длина + 2 изгиба x 45 градусов      Уравнение 4
  Где:
  Ld: длина разработки, показанная на рис. 2.
  Наклонную длину можно найти из следующего выражения:
  Наклонная длина = 0,45D
  D=толщина плиты-2*диаметр бетонного перекрытия               Уравнение 6

  Рис. 2: Изогнутые стержни в плите

  3. Преобразуйте эту длину в килограммы или тонны, потому что стальные стержни заказываются по весу. То же уравнение используется как для основного, так и для усадочного и температурного армирования, но используются соответствующие длина резки, количество стержней и диаметр стержня.
  Основные стальные стержни = Нет. прутков*длина резки*вес прутка (/162)     Уравнение 7
  (/162) — это вес стали, полученный из объема стали, умноженной на ее плотность, которая составляет 7850 кг/м 9 .0049 3 .

  Расчет стали для фундамента

  Размер фундамента и детали его армирования (размер стержней и расстояние между ними) должны быть известны. Этого можно добиться по чертежам конструкции. После этого будут предприняты следующие шаги для расчета количества стали.

  1. рассчитать необходимое количество баров для обоих направлений.

  Количество стержней =  {(L или w – бетонное покрытие с обеих сторон) ÷ расстояние} +1       Уравнение 8
  где L или W: длина или ширина фундамента

  2. Затем найдите длину одного стержня

  Длина стержня = L  или W – бетонное покрытие с обеих сторон + 2*длина изгиба     Уравнение 9
  Где L или W — длина или ширина фундамента

  3. После этого вычислите общую длину стержней, которая равна количеству необходимых стержней, умноженному на длину одного стержня. Если один и тот же размер стержней используется в обоих направлениях, вы можете суммировать оба количества стержней
  4. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая 7850 кг/м ³

  Приведенная выше процедура расчета предназначена для одинарной армирующей сетки. Следовательно, для фундаментов с двойной арматурной сеткой необходимо снова использовать ту же процедуру для расчета количества стали для другой арматурной сетки.

  Расчет количества стали для колонн

  Получите размер колонны и детализацию армирования из проектных чертежей. Затем рассчитайте количество стали в колонне, выполнив следующие действия:

  Продольные стали

  1. Рассчитайте общую длину продольных стержней, которая равна высоте колонны плюс нахлесты для основания, умноженной на количество продольных стержней.
  2. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая 7850 кг/м ³

  Хомуты

  1. Рассчитайте длину резки хомутов, используя следующее уравнение

  Длина резки = 2*((w-покрытие)+(h-покрытие))+Ld                             Уравнение 10
  куда:
  w: ширина столбца
  h: глубина столбца
  Ld: длина развития стремени
  2. Рассчитайте количество хомутов, разделив высоту колонны на расстояние между хомутами плюс один.
  3. Оцените общую длину хомута, которая равна произведению длины среза хомута на количество хомутов.
  4. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая 7850 кг/м ³ .
  Общее количество стали колонны равно сумме стали основной и хомута.

  Как рассчитать количество стали для плиты?

  Рональд

  В этом посте мы объясним, как рассчитать количество стали для сляба? Как для односторонней, так и для двусторонней плиты с примером.

  Примечание. Для лучшего просмотра прочитайте этот пост в ландшафтном режиме, если вы используете мобильное устройство.

  Надеемся, вы уже знакомы с

  • Разница в односторонней и двухсторонней плите
  • Длина резки изогнутых стержней

  Если вы пропустили это, пожалуйста, прочитайте эти сообщения.

  Quick Recap,

  Односторонняя плита	Ly/Lx > 2
  Двусторонняя плита	Ly/Lx

  https://www.youtube.com/watch?v=FzIO8jEH67k

  Односторонняя армирование плиты Детализация

  Самое большое заблуждение — рассматривать балку снаружи к внешней стороне как пролет плиты. Пожалуйста, обратитесь к приведенной ниже диаграмме

  Давайте рассмотрим приведенную ниже схему перекрытия в одном направлении.

  • Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм. (Разница между основным и распределительным стержнем)
  • Верхняя и нижняя прозрачная крышка 25 мм
  • Длина проявления считается равной 40 дням
  • Толщина плиты – 150 мм

  Расчет графика изгиба стержней плиты в одном направлении

  Шаг 1

  Сначала найдите количество стержней, необходимых для основного армирования и распределения

  Формула количества стержней = (длина плиты / расстояние) + 1 = (Ly / расстояние) + 1 = (5000/150) + 1 = 34 шт.

  Количество распределительных шин = (Lx / расстояние) + 1 = (2000 / 150) + 1 = 14 шт.

  Найти длину обрезки основных стержней и распределительных стержней

  Длина реза основного стержня,

  = Пролет плиты в свету (Lx) + (2 X Длина развертки) + (1 x Длина наклона) – (45° изгиб x 2)

  Длина кривошипа = 0,42 D, Мы уже обсуждали это в разделе «Длина резки стойки основного стержня»

  = 2000 + (2 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

  = 2000 + 960 + 0,42D – (1x12x2 ) = 2960 +0,42D – 24

  D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

  Длина основного стержня = 2960+(0,42 x 88) – 24 = 2973 мм или 2,97 м

  Этап 3

  Определение длины распределительного стержня

  = Пролет в свету (Ly) + (2 x Длина развертывания (Ld))

  = 5000 + (2 x 40 x 8) = 5640 мм или 5,64 м

  Шаг 4

  Найти верхнюю планку (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

  Количество верхних стержней = (Lx/4) / расстояние + 1 = (2000/4) / 150 +1 = 4 № x 2 стороны = 8 №

  Длина верхнего стержня (L) = такая же, как у распределительных стержней = 5,64 м

  График изгиба стержня для односторонней плиты

  См. пост Код формы изгиба стержня и расчет веса стали

  Детализация армирования двухсторонней плиты

  Сейчас Рассчитать график изгиба стержней для двусторонней плиты.

  Возьмем в качестве примера приведенную ниже двухстороннюю диаграмму перекрытия

  • Основные стержни имеют диаметр 12 мм и расстояние между центрами 150 мм
  • Распределительные стержни имеют диаметр 8 мм и расстояние между центрами 150 мм.
  • Верхняя и нижняя прозрачная крышка 25 мм
  • Длина проявления – 40 дней
  • Толщина плиты – 150 мм

  Расчет графика изгиба стержней плиты в одном направлении

  Шаг 1

  Сначала найдите количество стержней, необходимых для основного армирования и распределения

  Формула количества необходимых стержней = (длина плиты / расстояние) + 1 Основные стержни = Ly / интервал + 1 = (4000/150) + 1 = 27 №

  Количество распределительных стержней = Lx / расстояние + 1 = 3000/150 + 1 = 21 шт. = Пролет плиты в свету (Ly) + (1 X Длина развертки) + (1 x Длина наклона) – (Изгиб 45° x 2)

  Длина наклона = 0,42 D

  = 3000 + (1 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

  = 3000 + 480 + 0,42D – (1x12x2) = 3480 + 0,42 D -24

  D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

  Длина основного стержня = 3480+(0,42 x 88)-24 = 3492,9 мм или 3,49 м

  Шаг 3

  Найдите длину сечения распределительного стержня

  = Пролет плиты в свету (Ly) + (1 X Длина развертки) + (1 x Длина наклона) – (изгиб 45° x 2)

  Длина наклона = 0,42 D

  = 4000 + (1 x 40 x 8) + (1 x 0,42 x D) – (1d x 2)

  = 4000 + 320 + (0,42 x 88) – (1 x 8 x 2) = 4340,96 мм или 4,34 м

  Шаг 4

  Найти верхнюю планку (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

  Количество верхних стержней на стороне Ly = (Lx/5) / расстояние + 1 = (3000/5) / 150 +1 = 5 №

  Длина верхнего стержня на стороне Ly = Пролет плиты в свету (Ly) + (2 X Длина развертки)

  = 4000+(2*40*12) = 4000+960 = 4960 мм или 4,96 м

  Количество верхних стержней на стороне Lx = (Ly/5) / расстояние + 1 = (4000/5) / 150 + 1 = 6 шт.
