Крепление к бетону: виды крепежей, способы монтажа

Наиболее надежным и оптимальным крепежом к твердой бетонной поверхности является металлический анкер. Крепление опалубки для монолитного бетона обязательно должно выполняться с соблюдением всех правил, в противной ситуации готовая конструкция выйдет ненадежной и может разрушиться. Существует несколько видов анкерных крепежей, каждый из которых предназначен для конкретных целей и задач.

Содержание

  1. Особенности крепления предметов
  2. Виды крепежей
  3. Какие потребуются инструменты?
  4. Способы и этапы монтажа

Особенности крепления предметов

Способ крепления к бетону какого-либо предмета из дерева или металла отличается от метода монтажа этого же изделия к стене из кирпича. Соответственно, и анкерные дюбеля по бетону будут отличимыми от других видов крепежей.

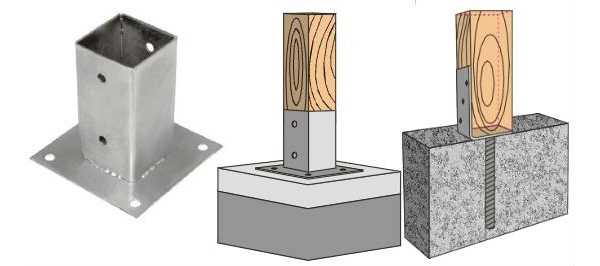

Такие дюбеля изготавливаются из пластика либо металла, а устанавливают их, забивая молотком либо монтируя с помощью строительного пистолета. Дюбелированные гвозди используются в качестве основного крепежа, если есть необходимость в монтаже люстры к потолку из бетона. Металлическими анкерами осуществляется крепление бруса к бетону, деревянных балок, столбов, а также металлоконструкций для дальнейшего обустройства заборного ограждения.

Виды крепежей

Различают следующие разновидности дюбелей для бетона:

Существуют специальные фиксаторы, которыми пользуются при проведении фасадных работ. Не менее известный тип фиксатора — дюбель-бабочка.

  • распорные;
  • бабочка;
  • универсальные;
  • фасадные;
  • химические;
  • КВТ и GB.

Прежде чем решить, какой именно дюбель подойдет для конкретной задачи, необходимо рассчитать нагрузку, которая будет оказываться на бетонную поверхность и сам крепеж. Если планируется крепление деревянной стенки, к примеру, шведской или навесного тренажера похожей конструкции, рекомендуется воспользоваться дюбелем, имеющим глубину крепления от 85 мм. А вот крепление стоек или швеллера в вертикальном положении специалисты советуют выполнять анкером длинной от 30 мм и диаметром 7—11 миллиметров.

Стяжки-шпильки пригодятся при выполнении опалубочных работ.

Если осуществляется крепление профиля для навесного потолка, следует выбрать распорные дюбеля со специальными насечками. Крепеж деревянных ступеней к бетону удобно проводить с применением универсальных болтов диаметром от 6 мм. А вот для устройства несъемной опалубки для монолитного бетона используются специальные анкерные стяжки-шпильки, отличающиеся повышенной прочностью и устойчивостью к усиленным нагрузкам.

Какие потребуются инструменты?

Для монтажа металлического либо пластикового дюбеля выбранной разновидности потребуется подготовить такой инвентарь:

  • электродрель;
  • победитовое сверло;
  • острый гвоздь;
  • изоляционная лента;
  • молоток.

Способы и этапы монтажа

Выбранный дюбель фиксируется в стене после проделывания в ней отверстия дрелью.

Если планируется крепление утеплителя, к примеру, пенополистирола или пенопласта к бетону, рекомендуется придерживаться следующих правил:

  1. На месте установки анкера с помощью карандаша делается метка.
  2. Используя гвоздь или другой острый предмет, сделать углубление, куда потом установить сверло.
  3. Далее, применяя электродрель, аккуратно сверлить отверстия, стараясь держать инструмент максимально перпендикулярно полу.
  4. Из полученного углубления следует убрать крошку и пыль. Далее в дырку устанавливается дюбель и вбивается в стену молотком до упора. Если в конструкцию входит шуруп, то его тоже следует винтить.

Таким же способом проводится монтаж дюбелей в бетон для сэндвич панелей. Для крепления закладных в основание лучше взять специальные анкерные болты, используемые для строительства и укрепления конструкций, на которые оказываются огромные нагрузки. Крепление лаг к бетонному основанию проводится так:

С помощью данных фиксаторов может быть проведена укладка лаг на пол.

  1. Сначала с помощью дрели сверлятся доски. Через полученное отверстие на бетонном полу делаются отметки. Такие же отверстия нужно сделать в лагах, чтобы потом в них можно было скрыть шляпки анкеров.
  2. Дюбелями скрепить балки, а отверстия скрепить запорными элементами. Важно правильно подобрать длину крепежа. В зависимости от толщины балок размер дюбеля варьируется в пределах 45—200 мм.

Для более надежной фиксации лаг, помимо анкерных болтов рекомендуется воспользоваться специальными уголками. Одна сторона уголка с помощью шурупов будет крепиться к деревянной основе, а другая анкерами к бетонному основанию. Готовая конструкция получается надежной, долговечной. Но не стоит забывать, что на прочность устройства влияет вид крепежа, размеры которого подбираются с учетом толщины бруса.

Анкера для бетона: размеры, виды, установка

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т. д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т. д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой. Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Популярные бренды

Рынок стройматериалов насыщен крепежными изделиями. Но среди многочисленных компаний, есть ряд производителей, которые находятся на рынке много лет и отличаются высоким качеством продукции.

Основоположником производства анкеров считается немецкий бренд Fischer. Эта компания выпускает метизы разных типов из высококачественной стали и химические составы для их крепления.

К аналогам, не уступающим в качестве, принято относить продукцию следующих фирм:

  • HILTI (Лихтенштейн).
  • Mungo (Швейцария).
  • Sormat (Финляндия).
  • Rawlplug (Польша).
  • BIT (Англия).
  • MKT (Россия).

Химические анкеры Superbond

Фишер — единственный в мире производитель химических анкеров, которые можно использовать при температуре от -40 до +150 градусов. Уникальность также заключается в том, что монтаж клеевого состава допускается при непосредственном контакте с водой.

Формы выпуска химического состава Superbond — это капсулы и дозаторы для инъецирования.

Анкеры Hilti

Компания Hilti, основанная в 1941 году, постоянно занимает ведущие позиции в рейтингах лучших производителей. Сегодня, кроме производства строительного оборудования, Hilti выпускает высокотехнологичные клеевые составы и металлические анкеры для бетона.

Температурный диапазон применения химических анкеров для бетона Хилти составляет -5 +40 градусов Цельсия. Клей для бетона хилти выпускается в виде капсул и в гибридных упаковках для инъецирования.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

  • Малые – сечение до 8 миллиметров/длина до 55
  • Средние анкера – до 12/120 миллиметров
  • Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Химические

Представляют собой шуруп для бетона, для надежной фиксации которого используется специальный затвердитель. Перед монтажом дюбеля предварительно сверлится отверстие, куда вставляется ампула с клеем. Далее вкручивается шпилька, после элементы оставляют на указанное в инструкции время для полного высыхания. Нагрузка на крепежную систему противопоказана, пока клеящий состав полностью не подсохнет. Важно помнить, что длительность высыхания зависит от многих факторов, в том числе от погодных условий, температуры окружающей среды.

Химические дюбеля часто используются, если есть необходимость надежно прикрепить дерево к бетону, к примеру, лаги, на которые потом лягут доски для пола. Для фанеры под ламинат, помимо дюбелей, рекомендуется дополнительно применять специальный клей. Укладка утеплителя и ламината проводится только после полного высыхания клеевой прослойки.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Сферы использования

Анкерные изделия используются во всех сферах, где применяется крепление тяжелых конструкций. Их используют профессиональные строители в создании масштабных жилых и общественных зданий, а также домашние мастера в разовых креплениях тяжелой техники и оборудования.

Чаще всего эти крепежные изделия используются для:

  • дверей и окон;
  • балконов и лестниц;
  • ворот и крыш;
  • подвесных потолков;
  • кондиционеров и водонагревателей.

Химические анкера имеют максимальную прочность, поэтому их применяют в масштабном строительстве:

  • рельс и колонн;
  • для крепления лифтового оборудования;
  • рекламных щитов, баннеров и стел;
  • складского и промышленного оборудования.

Многие строители используют анкерные болты в стыковке старого и нового фундамента, новой пристройки либо открытого гаража.

При их помощи прикрепляются даже тяжелые конструкции

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

  • Устойчивость к деформациям и коррозии
  • Легкость, простота и высокая скорость монтажа
  • Стойкость к динамичным и статичным нагрузкам разного типа
  • Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Из какого материала изготавливают дюбеля по бетону: обзор видов

Дюбели для бетона могут быть изготовлены из металла и пластмассы. Каждый вид имеет свои преимущества и недостатки. Но, главным критерием в выборе, будет конкретное применение крепежа. Если вам нужно создать долговечное крепление для большого веса, тогда лучше выбрать металлический дюбель. Пластмасса не поддается коррозию, поэтому дюбель из пластмассы будет уместным в условиях повышенной влажности.

Металл определяет жесткость и прочность крепления. Ему присуща большая несущая способность. Пластмассы отличаются эластичностью, поэтому даже при деформации продолжают сохранять свои свойства. Если вы ищите вариант дюбеля для мест с высокой пожароопасностью, пластмассовые нагели сразу отпадают.

Пластмассовые дюбели по бетону могут быть выполнены из таких материалов:

  • полиэтилен. Этот состав нейтрален к химическим кислотам, не теряет свои свойства при деформации. С годами есть риски растрескивания материала из-за процесса старения. Несомненным плюсом полиэтиленового дюбеля считают морозостойкость;
  • полипропилен. Его чаще используют не для низких температур, а высоких. Полипропиленовые дюбели выдерживают до 120 градусов жары. Их температура плавления – 140 градусов. В ходе эксплуатации могут трескаться, как и полиэтиленовые виды дюбелей;
  • нейлон. Наиболее прочный тип пластмассы. Это самый износостойкий дюбель, который не боится вибраций, динамических нагрузок, повреждений. Его недостатком будет только гигроскопичность. По этой причине специалисты не рекомендуют использования крепления при слишком низких температурах и воздействии влаги.

Вариаций металлических дюбелей на рынке гораздо меньше, чем пластиковых. Металл менее вязкий, но более прочный. При деформациях он теряет свои свойства, поэтому этот момент нужно учитывать при выборе дюбеля.

Металлические дюбеля бывают:

  • из оцинкованной стали. Такие дюбели не подвергаются коррозии при достаточном слое покрытия. Оцинкованный дюбель способен создавать жесткое крепление;
  • их хрома, титана, латуни и других прочных сплавов. Считаются наиболее дорогостоящими, поэтому используются только в тех случаях, когда действительно нужно сделать долговечный крепеж с отличной несущей способностью.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

  • На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
  • Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
  • Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
  • При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
  • Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
  • Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Разжимной

Анкерные изделия такого типа устанавливают для соединения листовых материалов. Крепёж такого типа монтируют в сквозные отверстия. Элемент состоит из двух частей. Это разжимная втулка и болт. Чтобы правильно закрепить элемент в обоих листах проделывают отверстия. После этого нужно забить гильзу и вкрутить болт. При этом лепестки втулки разгибаются в стороны и вытащить анкер не получится. Так удается надежно зафиксировать объект на листовом материале.

ВАЖНО: Выбирая анкерный болт, учитывают его допустимую нагрузку и эксплуатационные условия. Кроме этого обращают внимание на диаметр изделия. При правильной установке в стену удаётся получить соединение, устойчивое к механическому воздействию.

Нужна консультация? Закажите звонок! Отправить заявку на крепеж

02.06.2021

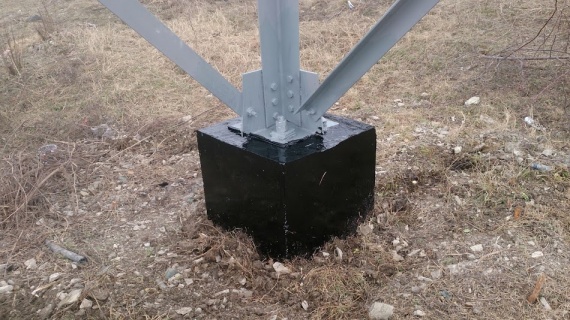

Соединение металла с бетоном | Новости металлоконструкций

Автор Марк Робинс
Старший редактор
Опубликовано 29 октября 2012 г.

Клиновой анкер Simpson Strong-Tie Strong-Bolt 2 активируется крутящим моментом, устанавливается через приспособление, расширяется и крепится за одну операцию. (Изображение предоставлено Simpson Strong-Tie)

Почти каждый коммерческий строительный проект требует, чтобы бригады что-то прикрепляли к бетону, и часто это металлический экран или другой металлический строительный продукт. Но существует несколько стандартных руководств по правильному способу выполнения этой операции, а отчеты с мест показывают, что процессы установки значительно различаются не только от работы к работе, но и от члена бригады к члену бригады.

Однако при правильной установке анкеры, приклеенные или механически прикрепленные к просверленным отверстиям, могут быть такими же прочными, как и монолитные системы. Однако, если правый анкер установлен неправильно, может произойти полный отказ сборки.

Полное отверстие

Анкеровка в бетонной стене для этого соединения требует сверления точного пилотного отверстия с очень специфическими требованиями к размеру и глубине. Эти требования во многом определяют успех удержания якоря. Однако «не существует стандарта, такого как стандарт ASTM или ANSI, который был бы универсальным и конкретно определял бы, как должна создаваться скважина», — говорит Дональд Ф. Мейнхейт, аффилированный консультант Wiss, Janney, Elstner, Associates Inc., Чикаго. «Направления сверления отверстия, то есть диаметр сверла и глубина отверстия, указаны для каждого анкера в печатных инструкциях производителя по установке.
(МПII)»

Хотя диаметр отверстия варьируется, большинство из них близко к 1/4 дюйма. Если используется резьбовой анкер, направляющее отверстие должно быть меньше диаметра бетонного анкера. Отверстие должно быть больше, если используется клин, втулка, эпоксидная смола или анкер типа «шип». Большинство отверстий на 1/4–1/2 дюйма глубже самого анкера. См. рекомендуемые инструкции производителя. Большинство производителей анкеров основывают размер отверстия и другую информацию на результатах независимых лабораторий, которые определяют номинальную мощность анкера.

Существует множество различных типов и форм крепежных элементов для бетона, и установка каждого анкера уникальна. Убедитесь, что используются соответствующие методы установки и соответствующие инструменты для обеспечения правильных направляющих отверстий и величин удержания. «Глубина заделки анкера должна основываться на условиях нагрузки, которую должен выдерживать анкер», — говорит Крис Ла Вайн, старший инженер Simpson Strong-Tie, Плезантон, Калифорния.

Для бурения отверстий под бетонные анкеры существует три общепринятых метода: бурение с помощью перфоратора, бурение в горных породах (вращение, удар и давление воздуха) и колонковое бурение. Согласно Meinheit, не существует одного метода, наиболее подходящего для каждого типа якоря. Для механических распорных анкеров и шурупов по бетону обычно требуется точный диаметр, тогда как для клеевых анкеров требуется отверстие с хорошей шероховатостью для достижения связи между клеем и бетонным основанием.

Клиновой анкер Ankr-TITE CCAT имеет уникальный предохранительный буртик, поддерживающий скобу, когда анкер находится под нагрузкой, и выступ, предотвращающий повреждение во время установки. (Фото предоставлено компанией Wej-It Fastening Systems)

Перфораторы — это небольшие инструменты, предназначенные для сверления отверстий диаметром до 1/2 дюйма. Перфораторы различаются по размеру, некоторые из них способны сверлить отверстия диаметром до 1 1/2 дюйма. «Эти инструменты одновременно сверлят и долбят», — говорит Джефф Данаган, старший инженер Simpson Strong-Tie. «Чтобы сделать отверстие в бетоне, необходимо действие долбления. Чтобы сделать отверстия круглыми, необходимо вращение долота. Эти инструменты обеспечивают эти два действия одновременно».

В большинстве сверл используется патрон SDS. Стандартные размеры сверл указаны в международном стандарте B19.11M Американского национального института стандартов (ANSI). «Используйте сверло с твердосплавным наконечником, специально предназначенное для бетона и кирпичной кладки, диаметр которого соответствует типу используемого анкера», — говорит Джо Стагер, вице-президент по разработке и маркетингу компании Triangle Fastener Corp. , Питтсбург.

Твердосплавные сверла обычно изготавливаются из карбида вольфрама на основе никеля с углеродным покрытием. Этот тип сверла имеет множество применений, таких как сверление камня, металла и удаление винтов, которые не выходят из металла. Стандартные сверла не такие прочные и изготовлены из менее качественного материала, который может погнуться или сломаться при сверлении твердых материалов, таких как бетон.

Твердосплавное долото, встроенное в конец сверла, может просверлить отверстие до нужной глубины. Канавки на валу биты удаляют буровую пыль. Эти биты имеют различную конфигурацию хвостовика, которая сочетается с различными типами перфораторов и перфораторов. Всегда используйте сверло, соответствующее ANSI B212.15-1994, Американскому национальному стандарту для режущих инструментов — сверла по кладке с твердосплавными наконечниками и заготовки для сверл по кладке с твердосплавными наконечниками, Американский национальный институт стандартов, который является стандартом для твердосплавных заготовок, -точечные инструменты.

Этапы установки анкера

Процедура сверления отверстий в бетоне практически одинакова для анкеров любого типа. Следующие этапы установки предоставлены Дэвидом Гарфилдом, владельцем Wej-It Fastening Systems, подразделения Mechanical Plastics Corp., Норуолк, Коннектикут:

• Купите качественную дрель с регулируемой скоростью, функцией удара, настройкой глубины и мощности. Использование дешевой дрели с меньшей мощностью может привести к тому, что отверстия будут недостаточно глубокими или некачественными.

• Прочтите руководство пользователя дрели и узнайте, для чего предназначены все ручки и органы управления.

• Настройка глубины — некоторые дрели имеют настройку глубины или полосу контроля глубины. Если дрель не имеет контроля глубины, измерьте и отметьте необходимую глубину рулеткой.

• Правильно держите дрель одной рукой, как пистолет, держа указательный палец на спусковом крючке. Если у дрели есть ручка, которую можно держать другой рукой, используйте ее. В противном случае положите другую руку на заднюю часть дрели.

• Отметьте точку на бетонной стене, полу или потолке, где вы хотите просверлить отверстие. Поместите сверло на отметку и приложите достаточное усилие, чтобы удержать его на месте — не давите слишком сильно. Сверлите на низкой скорости или короткими очередями. Сделайте неглубокое отверстие, которое будет направлять сверло, чтобы отверстие было точно по отметке.

• Используя высокую скорость и функцию молотка (если она есть у дрели), просверлите неглубокое отверстие, сделанное на предыдущем шаге. Приложите силу к стене, особенно если дрель не слишком мощная. Остановитесь, как только достигнете желаемой глубины.

• Иногда сверление отверстия идет не так, как ожидалось. Вы можете удариться о что-то за субстратом или о твердый кусок бетона. Если это произошло, вставьте в отверстие каменный гвоздь и забейте молотком, чтобы избавиться от засора. Вставьте сверло обратно и продолжайте сверлить.

• После того, как отверстие будет просверлено должным образом, вставьте крепеж/анкер и следуйте инструкциям для правильной установки.

Не забывайте пользоваться берушами и защитными очками во время сверления и всегда соблюдайте меры предосторожности производителей при использовании электроинструментов.

Перфораторы различаются по размеру и могут одновременно сверлить и молотить. (Фото предоставлено Metabo Corp.)

Состояние бетона

Различные типы бетона влияют на удерживающую способность анкера. «Анкеры в более низкопрочном бетоне работают иначе, чем те же анкеры в очень высокопрочном бетоне», — говорит Майнхейт. «Если бетон очень прочный, могут возникнуть трудности с правильной работой некоторых анкеров».

Некоторые виды бетона могут быть слишком хрупкими, чтобы выдерживать методы установки, необходимые для конкретного анкера. На скорость набора прочности бетона влияет использование дополнительных вяжущих материалов (SCM), таких как зольная пыль и шлаковый цемент. Чем больше портландцемента заменяется ПЦМ, тем медленнее набор прочности.

Для разных типов бетона требуются разные анкеры, которые можно использовать. «Клиновые анкеры используются для заполнителя бетона, твердость которого превышает 2000 фунтов на квадратный дюйм», — говорит Гарфилд. «При анкеровке в менее плотный бетон, пустотелые блоки или кирпич мы рекомендуем использовать анкерные втулки и другие анкерные изделия. Каждое приложение и окружающая среда определяют, какой анкер или сверло будет правильным продуктом для использования».

Независимо от типа используемого бетона после бурения важно удалить остатки бетона или пыль. «Для механического распорного анкера бетонная грязь обычно удаляется путем продувки отверстия сжатым воздухом», — говорит Нил С. Андерсон, PE, SE, вице-президент по проектированию в Институте арматурной стали для бетона, Шаумбург, штат Иллинойс. клеевой анкер, процедура очистки отверстия очень важна и прописана в МПИИ».

Metal Factors

Марка металла, толщина, размер и вес прикрепляемого ударного анкера Установка и выбор. Удерживающая сила анкера должна превышать значение нагрузки на растяжение, прикладываемое к прикрепляемому металлу, иначе произойдет отрыв.

Анкерный клей Simpson Strong-Tie AT-XP легко наносится и может выдерживать неблагоприятные условия эксплуатации. (Фото предоставлено компанией Simpson Strong-Tie)

Чем больше нагрузка, тем больше и глубже анкеры или тем больше анкеров вам нужно. «Если мы говорим о тяжелых промышленных нагрузках, постустановочный анкер — не правильный выбор», — говорит Майнхейт. «Если заделка осуществляется в элемент, сильно армированный арматурными стержнями, просверлить отверстия очень сложно без резки другой конструкционной арматурной стали. найти анкеры до заливки бетона».

Не соединяйте металл напрямую с бетоном, не допуская расширения и сжатия. Прямое крепление приведет к образованию масляных банок, прорези листа и ослаблению крепежа. «Панель длиной 20 футов вырастет примерно на 1/8 дюйма при изменении температуры на 100 градусов, — говорит Род Робертс, менеджер по выездному обслуживанию Varco Pruden Buildings, Терлок, Калифорния. это будет большой проблемой. Нижний конец панели (гофрированный вертикально) можно закрепить напрямую, но все крепежные элементы выше этого места должны иметь отверстия с зазором или крепить панель к зи-образному углу обшивки».

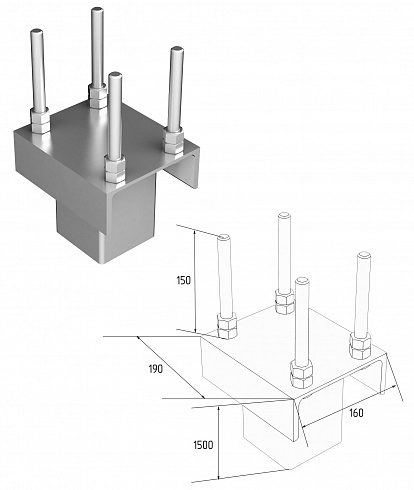

Анкеровка металлических конструкций | Анкерные системы для бетона
