Обратная засыпка ленточного фундамента: Обратная засыпка фундамента по СНИП, технология и цены

Обратная засыпка фундамента: чем засыпать внутри дома

Заполнение пустот фундамента

Конструктивное устройство фундамента дома может быть самым различным. Наиболее популярным и универсальным решением является использование в качестве несущего основания ленточного фундамента. Это позволяет воплотить в жизнь целый ряд конструктивных особенностей здания, среди которых цоколь и подвальное помещение. Один из вариантов устройства ленточного фундамента — засыпка пустот внутри фундамента грунтом. Использование технологии обратной засыпки даёт возможность решить целый ряд проблем, связанных с геологическими особенностями грунта, а также укрепить основание постройки.

Содержание

Условия применения

Стоимость квадратных метров как земельных участков, так и непосредственно жилых помещений, растут год от года. В связи с этим, наиболее рациональным вариантом для застройщика является максимально полное использование полезных площадей. Для увеличения полезной площади жилища в фундаментной части часто устраивают цоколь, либо подвал. Однако, бывают случаи, когда данный вариант становится нецелесообразным. Чаще всего это происходит при повышенном уровне грунтовых вод на строительном участке.

Прежде чем приступить к строительству, уже на этапе проектирования здания производится исследование типа грунта. Прежде всего, уделяется внимание несущим характеристикам почвы и уровню грунтовых вод. Первый фактор влияет на выбор типа фундамента, а в зависимости от высоты подпочвенных вод принимается решение о возможности обустройства подвального или цокольного этажа. Если данный показатель низкий, то использовать внутреннее пространство фундамента под вспомогательное или жилое помещение можно без особых проблем.

Максимального уровня подпочвенные воды достигают в период весеннего таяния снегов и осенней непогоды. Именно в это время рекомендуется производить гидрологические исследования.

Если же грунтовые воды залегают слишком высоко, выше подошвы фундамента здания, устройство подвального этажа может быть сопряжено с рядом проблем. Прежде всего, потребуется облицовка стен снаружи и изнутри, а также отделка полов подвала надёжным слоем гидроизоляции. Кроме того, по периметру здания потребуется сооружение эффективно работающей дренажной системы. Всё это необходимо для предотвращения проникновения влаги внутрь подвального помещения.

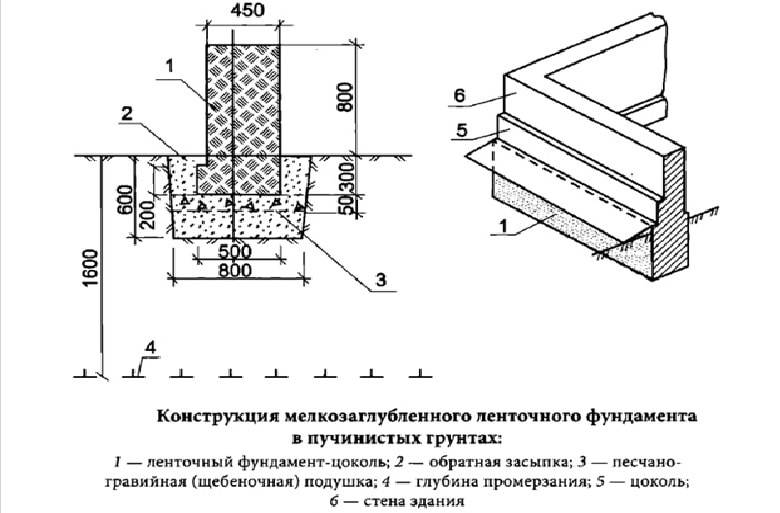

Фундамент-лента, заполненный грунтом

Излишняя сырость может стать причиной развития грибка, плесени, гнилостных бактерий — всё это ведёт к преждевременному разрушению как элементов наружной отделки, так и несущих конструкций здания. Всё это значительно увеличивает сметную стоимость строительства, зачастую делая устройство подвальных этажей экономически невыгодным. Гораздо проще и дешевле бывает произвести полную обратную засыпку пазух внутри дома. Данная операция позволяет достичь целый ряд целей:

1. Защита от проникновения сырости во внутреннее фундаментное пространство. Невентилируемые пустоты в основании постройки из-за повышенной влажности могут стать местом образования плесени и грибка, откуда они распространяться на остальные конструкции здания.
2. Укрепление стенок фундамента. Засыпка стен несущего основания снаружи и изнутри позволяет повысить их сопротивляемость боковым деформациям. Также данная процедура уменьшает вероятность его просадки благодаря увеличенному коэффициенту трения боковых стенок о грунтовую засыпку.
3. Теплоизоляция. При заполнении внутреннего пространства фундамента создаётся мощная теплоизоляционная подушка, предотвращающая промерзание бетонной заливки. Это позволяет увеличить срок эксплуатации фундамента из-за уменьшения количества циклов его промерзания и оттаивания в течение года.
4. Возможность использовать отсыпку в качестве основы для заливки черновых полов первого этажа.

Заливка черновых полов поверх отсыпки

Выбор материала

Чаще всего обратная отсыпка фундаментных пазух производится тем же самым грунтом, что был извлечён при рытье строительного котлована — песком, глиной, суглинком и т. д. Такой подход позволяет успешно решить вопрос с утилизацией выкопанного грунта при минимуме финансовых затрат. В противном случае приходится вывозить грунт за пределы строительной площадки для утилизации, что сопряжено со значительными расходами на транспортировку и погрузочные работы. Однако, такой подход, несмотря на всю свою привлекательность с финансовой точки зрения, не является самым оптимальным.

Связано это с тем, что технические характеристики грунта на строительной площадке не всегда соответствуют условиям, предъявляемым соответствующими строительными нормативами. Произведение обратной засыпки внутренних полостей фундамента, в котором не предусмотрен цоколь или подвал, регламентируется положениями СНиП 3-02-01-87.

Относительно выбора грунта для внутренней отсыпки, данный норматив особое внимание уделяет влажности и плотности материала.

Влажность

Для обратной отсыпки следует использовать только грунт, имеющий определённую влажность. Данный показатель зависит от типа материала и его состава. Так, если засыпка внутренних полостей производится песком или супесью, то процент влажности в данном случае не должен превышать 15. Для более тяжёлых и плотных грунтов – песчано-гравийной смеси, суглинка и глины, – данный показатель может быть несколько выше – до 20%. При этом нижний порог влажности не должен быть менее 12%.

Связано наличие таких ограничений с зависимостью между уровнем влажности материала и его плотностью. Чересчур сухой грунт будет рассыпчатым и рыхлым, трудно поддающимся уплотнению. Слишком влажный материал может стать источником повышенной сырости внутри фундамента со всеми вытекающими отсюда негативными последствиями.

Отвалы грунта вокруг строительного котлована

Плотность

Показатель плотности грунта также во многом влияет на качество внутренней отсыпки пустот в основании здания. Чем менее она плотна, тем меньше её защитные свойства: такая засыпка хуже противостоит проникновению подпочвенных вод, придаёт меньше устойчивости несущим конструкциям фундамента.

Согласно СНиП, плотность засыпного грунта должна составлять не менее 90 – 95% от первоначальной плотности нетронутого грунта на площадке строительства. В реальности такой показатель можно достичь лишь при использовании тяжёлого грунта – песчано-гравийной смеси, глины и суглинка, либо при тщательном, послойном уплотнении отсыпки из песчаного грунта.

Для проведения отсыпки рекомендуется использовать не карьерный строительный или промытый речной песок, а обычный песок, добытый из-под почвы. Он имеет в своём составе мельчайшие включения глины и прочих связующих элементов, что позволяет ему со временем уплотняться, образуя связи между отдельными своими частицами.

Технология засыпки

Весь процесс обратной засыпки должен производится в полном соответствии со строительными технологиями, описанными в СНиП 3-02-01-87. Вся работа подразделяется на следующие этапы.

Просушка и увлажнение грунта

Перед тем, как приступить к заполнению внутренних пустот фундамента, следует произвести анализ грунта на влажность. Для этого отбираются образцы и отправляются в специализированные лаборатории, которые на основе исследований выдают заключение о том, подходит ли материал для отсыпки, либо его требуется довести до кондиции – подсушить или наоборот, увлажнить.

Просушка материала производится естественным путём. Для этого отвалы время от времени перемещаются с места на место или рыхлятся при помощи строительной техники (бульдозеры, грейдеры, экскаваторы). При частной застройке, когда объём внутренней засыпки относительно невелик, данную работу можно производить вручную, при помощи лопаты. Сушка грунта происходит за счёт нагревания его солнцем и обдувания ветрами.

Когда влажность материала ниже требуемого, необходимо будет произвести его увлажнение. Для этого не следует использовать обычную воду, а лучше воспользоваться цементным молочком: такая пропитка позволяет увеличить плотность грунта, создать связующие соединения между отдельными его компонентами.

Для приготовления «молочка» берётся чистая вода, в которую подмешивают цемент до тех пор, пока она не приобретёт белый цвет, но при этом не изменит свою консистенцию. Слишком густой цементный раствор не сможет тщательно пропитать грунт, и застынет на его поверхности в виде корочки.

После того, как влажность грунтового материала достигла нужного показателя, можно приступать к заполнению пазух и пустот как внутри, так и снаружи фундамента.

Заполнение пустот

При заполнении фундаментных пустот отсыпным материалом также следует соблюдать ряд правил. Для достижения наивысшего показателя плотности укладка грунта производится послойно. Причём каждый слой должен быть тщательно пролит всё тем же цементным молочком и утрамбован. Толщина слоя не должна превышать 30-50 см, а количество цементно-водного раствора для проливки – порядка 10 л на 1 кв. м.

Для уплотнения отсыпки можно использовать механическую виброплиту, при большой площади фундаментного основания – дорожный каток, бульдозер, грейдер, а при возведении небольшого частного дома – ручную трамбовку, сделанную из обрезка бревна или бруса.

Уплотнение засыпки при помощи механической трамбовки

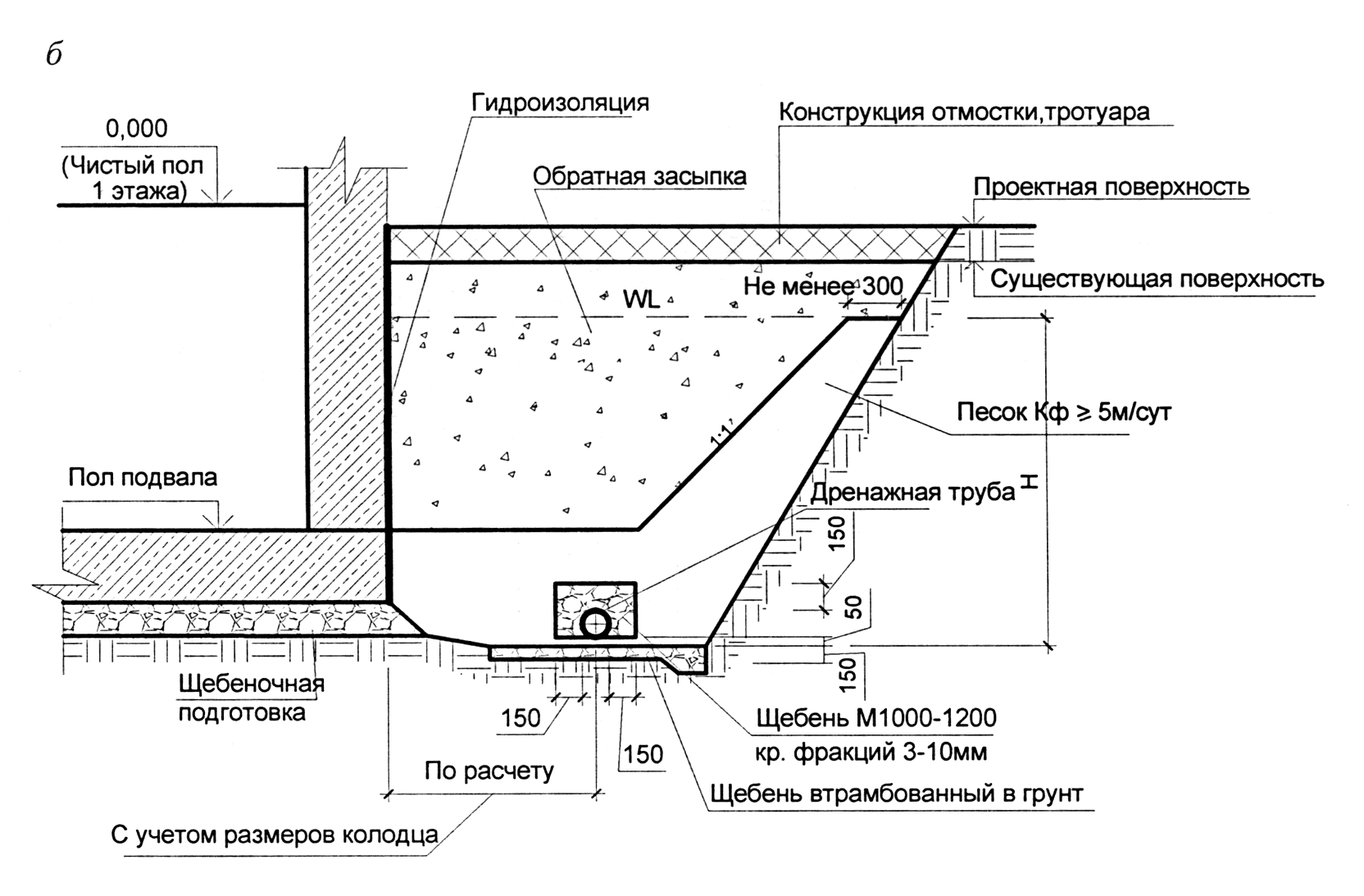

Если на строительном участке высокий уровень грунтовых вод, то рекомендуется применять комбинированный метод отсыпки, с использованием разных грунтов для создания различных слоёв. Самый нижний слой, толщиной около полуметра, следует отсыпать из плотной глины или суглинка. Дело в том, что они обладают водоотталкивающими свойствами, и после уплотнения создают своеобразный гидрозатвор, не давая подпочвенной влаге подниматься до верхних слоёв отсыпки.

Кроме дна котлована глиной засыпаются и боковые стенки фундамента, желательно вплоть до их верхнего края. Это предотвращает инфильтрацию грунтовой или сточной воды со стороны наружных пазух. Таким образом, внутри несущего основания создаётся «чаша» из плотного водонепроницаемого материала – глины или суглинка. Далее эта «чаша» заполняется любым другим грунтом, желательно плотным песчаником или песчано-гравийной смесью.

Ни в коем случае нельзя использовать для внутренней засыпки верхний слой почвы – перегной, богатый органическими включениями. Со временем органика сгниёт, оставив вместо себя пустоты, что значительно уменьшит плотность внутренней отсыпки.

Засыпка внутренних пустот котлована должна производиться одновременно с засыпкой внешних пазух. Это даст возможность избежать чрезмерных нагрузок на его внутренние или внешние стенки. Кроме того, приступать к процессу отсыпки можно только после того, как бетонная заливка набрала не менее 2/3 своей проектной прочности. Для этого в зависимости от толщины заливки и погодных условий, потребуется от 3 до 5 недель. Торопливость в этом деле может привести к повреждению фундаментной ленты, её искривлению или растрескиванию.

Одновременно с этим следует позаботиться об отведении сточных и грунтовых вод от фундамента здания, создав эффективную систему дренажа и влагозащитную отмостку шириной не менее 0,8-1 м.

Ленточный фундамент с обратной засыпкой 👉 этапы работ

Обновлено: 31.12.2019

Дмитрий Черкасов
6 мин.

Засыпку основания прописывают строительные регламенты. Однако о плане проведения операции, времени знают мало.

Внешний вид

Общий принцип – любые материалы для внутренней части инертные для наружной. Принцип не регламентирован, но — частый совет строителей.

Принцип строительства

Оптимальное время для обратной засыпки

Обратную засыпку определяют как операцию обязательную. «Строительные нормы и правила» прописывают работу над фундаментом в разделе «Земельные сооружения». Указывается, что работой занимаются после монтажных строительных процедур. Монтаж — установка фундамента, включающая разметку, земельные работы, заливку.

Сразу после заливки, по малейшему схватыванию бетона засыпку не выполняют. Требуется дождаться укрепления раствора, набора прочности, выносливости. Стандарт — завершение подготовки основы до засыпки.

До набора прочности занимаются организацией швов, элементов, иногда прокладывают системы коммуникаций.

Примерное время отвердевания бетона – 20-30 дней.

При температуре воздуха в 15 градусов и выше, процесс отвердевания бетонного раствора происходит быстрее. Срок получения достаточной плотности сокращается на 10 дней. Перед обработкой советуют выдерживать двадцатидневный срок, отсчитываемый со дня заливки.

Иначе, ленточное основание деформируется. Причиной деформации послужит избыток давления бокового грунта на стенки основания. На деформированном фундаменте невозможно отстроить долговечное сооружение.

Основа

Чем лучше засыпать

Определив срок, выбирают материал. Используются: песок, глина, снятый при строительстве основания грунт. Материалы доступные, последний вовсе достается бесплатно.

Для обратной засыпки разрешено использование глины с песочной примесью. Чистая глина приветствуется в монтажных работах, при организации систем. Обратная отсыпка основания позволяет материалу содержать небольшой процент вкраплений.

На выбор материала влияет много факторов. Основной – состояние грунта. Пучинистый требует иного типа укрепления, в отличие от стойкого, прочного. Влияет глубина залегания грунтовых вод (наличие дренажной системы), фундамент. В последнюю очередь рассматриваются климат, температурные факторы.

Песок

Засыпку песком считают распространенной. Причина для ленточного фундамента — доступность.

Преимущества песка:

• Проводимость влаги. Обсыпочный материал требует свойства влагопроводимости, чтобы не начиналось гниение, плесневение, вымывание грунта. Правильное обустройство дренажа под ленточной основой дома дает возможность обсыпать песком. Вода не задерживается, отводится естественным путем. Засыпка остается сухой, не дает образовываться льду. Лед опасен способностью расширяться, оказывая давление, деформирует фундамент.
• Создание плотной подушки. Укладывание песка в пазухи фундамента создает уплотняющий эффект, удерживает основание. Песчаная подушка действует на грунт, не давая ему пучиниться.
• Ручная работа. Выполнение трамбовки песка в пазухах не требует оборудования. Ручная трамбовка актуальна при небольшом размере.

Негативные стороны песка:

• Проводимость влаги. Пункт относят и к плюсам, и к минусам. Песочная засыпка – прямой путь к избытку давления на гидроизоляцию фундаментной части. Сказывается состояние дренажа – если водоотводная система оборудована некачественно, песок засыпки не удерживает влагу, пропускает к основанию фундамента. Вода вымывает грунт, заставляет фундамент осаживаться.
• Ограниченность выбора. Требуется строительный песок. Обычный речной пропускает влагу, вымывается, засыпка разрушается. Песок с глиняными элементами в составе вступает в химические, физические реакции с водой, плотнее укрепляясь на заложенном месте.

Лучший выбор — песчано-гравийная смесь в соотношении 4:6. Смесь хорошо трамбуется, пропускает воду, соответствует необходимым характеристикам.

Работа с песком требует выполнения рекомендаций.

1. Прокладывание дренажа. Дренажную систему прокладывают по периметру ленточного фундамента. Это дополнительная защита места от наводнения.
2. Качественная утрамбовка. Трамбуется слой, высотой 70 сантиметров максимум.

Глина

Глиняную смесь также используют для обратной обработки фундамента. Из преимуществ выделяется действительное укрепление основы, пропуск водной массы. Слой глины — барьер, не позволяющий внешней среде разрушать ленточную конструкцию.

Негативных сторон у материала больше, чем положительных. Минусы глины:

• Пучинистость. Есть свойство увлажнения, насыщения влагой, отражается на состоянии фундамента зимой.
• Требование особого состава. Закупают глину, впитывающую небольшое количество воды при нормальных условиях. В нее замешивают около 5-7 процентов песка. Всё размешивается, увлажняется. Получается эластичная, правильная масса.

Засыпка глиной, изготовленной по другому рецепту, не увенчается успехом. Другой состав не дает достаточной устойчивости, слишком впитывает влагу.

Максимальный глиняный слой для трамбовки – 50 сантиметров. Глину используют, когда уровень грунтовых вод, ежегодных осадков низок.

Первоначальный грунт

В бюджетном плане использование снятого из траншеи основания грунта оптимально. Не требуются траты, средства экономятся на доставке материала к месту строительства.

Другой плюс варианта — одинаковая водопроницаемость с землей, на которую основа помещена. Проблем с размывом не возникнет. Природный материал хорош, поскольку не требует дополнительного оформления.

Минус, который выделяется, невесомый. Проблемы возникают с организацией места для хранения снятой почвы на время закладки фундамента. Место требуется приближенное к природной микрофлоре, но защищенное от осадков, воздействия влаги.

Влажным грунтом засыпку осуществляют, насквозь мокрым – нет. Оставлять снятую землю на строительном участке зимой, в период дождей запрещено.

Иногда, грунт смешивают с песком. Смесь материалов оптимальна для укрепления ленточной основы здания. Песка требуется меньше, чем для обсыпки одним материалом. Способ смешивания оптимален, когда полученного грунта осталось мало (большая часть вымокла, оказалась непригодной для трамбовки в пазухи).

Инструкция по устройству обратной засыпки

Укладывается слой, в среднем 50 сантиметров. Его утрамбовывают спецтехникой, обливают цементным молочком (слабым раствором, в котором преобладает вода). Цементное молочко дает дополнительную плотность. После, разрешается укладка следующего слоя. Количество слоёв зависит от габаритов, толщины фундамента.

Засыпку производят в один подход, иначе создается неравномерное давление на стенки цоколя. Сказывается на состоянии будущей постройки.

Внутри

Внутреннюю обсыпку по стандарту проводят со слоем, достигающим уровня будущего пола. Настил не будет просаживаться.

Однако, есть ситуации, когда пространство внутри не засыпают — организация подвального помещения, цоколя, погребной зоны в здании.

Внутренняя отсыпка

Снаружи

Отсыпку снаружи по высоте доводят до стяжки отмостки. Трамбовка, укладка материала к фундаменту требует подключения механики, инструментов электрического действия.

Соблюдается последовательность действий – укладка, трамбовка, обработка (цементным раствором, промежуточной посыпкой), новая укладка. Максимальное количество слоев зависит от габаритов планируемой постройки.

Наружная отсыпка

Как лучше уплотнить грунт при засыпке

Ручная трамбовка – наименее приветствующийся вариант. Нежелательно из-за низкого качества. Руки используются в мелких нишах, проемах, куда техника не помещается.

Прибор

Использование техники разумно. Приобретение устройств не требуется. Сейчас реально арендовать необходимое оборудование.

Пользуясь трамбующей техникой, тщательно проверяют слой. Для песка максимальная толщина – 70 сантиметров, для глины, грунта – 50 сантиметров. Смесь песка и грунта — 60 сантиметров.

Трамбовка вручную предполагает слои в 30 сантиметров максимум, двойное покрытие запрещено, нарушает структуру.

Трамбовку выполняют наружу от основания, тщательно. После, устанавливают опалубку — барьер для воды.

Засыпка – важная строительная операция, необходимая для уплотнения фундамента, четкого «выставления» на позиции. Фундамент – основа дома, от него зависит долговечность постройки, эксплуатационные возможности. К любому нюансу работы с фундаментной частью относятся внимательно, инструкции выполняют пошагово.

Средняя оценка

оценок более 0

Поделиться ссылкой

Альтернативы строительству фундамента дуплексов на хорошем грунте

Простые дуплексные здания, основанные на грунте с допустимой несущей способностью 100 кН/м ² и выше, могут безопасно и экономично опираться на башмаки фундамента. Данная статья направлена ​​на предложение альтернативного способа устройства фундаментов дуплексов на хорошем грунте (скажем, безопасная несущая способность 100 кН/м ² и выше) в Нигерии.

В Нигерии наиболее популярным подходом к строительству фундамента дуплексов является сочетание блочного и ленточного фундамента. Фундаменты ленточные используются для поддержки колонн здания, а ленточные фундаменты используются для поддержки блочной стены (блоки из пескобетона).

Рис. 1 : Комбинация блочного и ленточного фундамента для дуплекса

Как правило, размер блочного фундамента зависит от ожидаемой эксплуатационной нагрузки от колонны, безопасной несущей способности грунта и допустимой осадки (в зависимости от того, какая управляет дизайном). Толщина фундамента и необходимая арматура определяются из соображений предельного состояния по несущей способности, таких как изгиб, односторонний сдвиг и сдвиг при продавливании.

С другой стороны, ширина ленточных фундаментов в фундаменте дуплексов обычно составляет 675-700 мм. Толщина бетона колеблется от 150 мм до 225 мм при 9используются пустотелые блоки. Когда глубина грунтовых вод очень мала ниже поверхности, глубина фундамента обычно составляет от 900 мм до 1200 мм.

Поскольку полосы обычно неармированные, рекомендуемая толщина ленточного фундамента для 9-дюймовых блоков (блоков 225 мм) составляет около 225 мм, чтобы рассредоточение давления (под углом 45 градусов) попадало на края фундамента без внесения каких-либо пробивной сдвиг (см. рис. 2). Этот рекомендуемый вариант может быть экономически сложным при строительстве полос для дуплексов, и перед принятием решения следует проконсультироваться с инженером-строителем.

Рис. 2: Схема ленточного фундамента для дуплекса

При конструктивном проектировании жилых дуплексов обычно предполагается, что каменные блоки (блочные стены) не несут никакой нагрузки (каркасная конструкция), хотя иногда методология строительства может предполагать в противном случае. Поэтому мы ожидаем, что в фундаменте ленточный фундамент будет нести не более собственного веса стены и отделки первого этажа, который обычно составляет около 10,5 кН/м для стены высотой 3 м. Нагрузка от плиты первого этажа может передаваться и на ленточный фундамент.

В общем случае общая нагрузка, передаваемая на ленточный фундамент, зависит от конструктивной схемы и методики строительства. Например, некоторые проектировщики/строители предпочитают цепные фундаменты на уровне влагонепроницаемого слоя (DPC). В этом случае предполагается передача всей нагрузки блочных стен первого этажа не на ленточный фундамент, а на колонны через цокольные балки.

Традиционный процесс строительства фундамента многоквартирных домов в Нигерии

(a) Разбивка фундамента
Если установлено, что для поддержки дуплекса в районе с низким уровнем грунтовых вод можно использовать кулисный фундамент, первым этапом строительства фундамента является «разметка». Для обычного дуплексного здания разметку можно выполнить, используя деревянные колышки и мягкую древесину 2″ x 3″ в качестве профильной доски (см. рис. 3).

Рис. 3 : Типичная планировка здания с использованием правила 3-4-5

Используя метод 3-4-5, строительный квадрат и линии, здание может быть точно установлено. Там, где это возможно, для ускорения работы можно использовать тахеометры и лазерное оборудование для разметки/нивелирования. Ширина котлована, линии застройки и осевые линии стен устанавливаются на профильной доске с помощью гвоздей, как показано на рис. 4.

Рис. 4 : Типичная маркировка на профилированной доске

Важно удерживать профилированную доску на месте до тех пор, пока не будет отлита плита первого этажа. Кроме того, также может быть полезно перенести опорные уровни и как минимум две координаты (линии построения/оси в обоих направлениях) на постоянное место, возможно, они понадобятся вам позже, после снятия профильной доски.

(b) Земляные работы
После установки здания следующим шагом является начало земляных работ. Ширина котлована переносится из профильной доски, а глубина фундамента определяется по проектным чертежам. С помощью эталонного уровня инженером-строителем устанавливается глубина фундамента. Если земля имеет уклон, фундамент можно сделать ступенчатым с согласия инженера-проектировщика.

Может оказаться возможным сначала выкопать основания колонн перед полосой или наоборот. Но в каждом случае какая-то часть выкопанного грунта должна быть отодвинута, чтобы вместить другую. Исходя из опыта, может быть удобнее сначала выкопать полосы, прежде чем выкапывать основания колонн.

Для того, чтобы иметь плоскую поверхность для укладки блоков, основания колонн, возможно, должны быть глубже, чем полосы. Например, если основание колонны имеет толщину 300 мм, а полоса — 150 мм, то основание колонны можно опустить на 200 мм (дополнительно 50 мм на заглушку), чтобы при заливке оно было заподлицо с уровень полосы, как показано на рисунке 5. Для рассматриваемой схемы фундамента земляные работы должны стоить около 130 400 фунтов стерлингов с использованием ручного труда.

Рис. 5 : Схема строительства подушечного и ленточного фундамента

(c) Выравнивание и уплотнение вырытых траншей
После рытья траншей основание фундамента должно быть надлежащим образом уплотнено и выровнено для заливки бетона. Выравнивание должно обеспечивать одинаковую толщину бетона везде, где это требуется. Для установки необходимых уровней можно использовать деревянные колышки или короткие обрезки арматуры. Диапазон и спиртовой уровень или лазер могут быть использованы для переноса уровней из одной точки в другую. Для неглубоких фундаментов в латеритных или связных грунтах котлован должен стоять самостоятельно без обрушения в пределах 900 – глубина 1200 мм. Если фундамент основан на песке, потребуются боковые опоры для котлована.

(d) Заглушка
Основание колонны должно быть залито бетоном той же прочности, что и фундамент. Толщина облицовки должна быть около 50 мм, и она должна быть надлежащим образом укреплена.

(e) Работы по армированию
Арматура основания колонны и начальные стержни должны быть подготовлены в соответствии со структурным чертежом. С помощью профильной доски и строп необходимо установить стартовые стержни в правильное положение, чтобы впоследствии избежать проворачивания арматуры. Инженер-строитель должен убедиться, что стержни начала колонны установлены вертикально и должным образом закреплены, чтобы предотвратить их перемещение во время бетонирования.

Рис. 6: Типовое выравнивание колонн в дуплексной конструкции

Инженер-проектировщик и архитектор-консультант должны подписать размещение арматуры после выполнения гибки железа. В то время как архитектор должен проверить расположение и расположение, инженер-строитель должен проверить следующее:

(1) Ослепление выполнено надлежащим образом
(2) Для армирования использовались стержни правильного размера, предела текучести и расстояния между ними. Инженер-консультант должен запросить результаты испытаний арматуры на прочность на растяжение.
(3) Надлежащее бетонное покрытие (50 мм) предусмотрено под арматурой основания колонны вдали от ослепления.
(4) Стартовые стержни колонны располагаются по центру корзины (или в соответствии с чертежами), чтобы избежать внецентренной нагрузки на фундамент.
(5) Фундамент был забит и выкопан таким образом, чтобы толщина бетона при заливке соответствовала проектным спецификациям.

Если размещение арматуры признано удовлетворительным, следует дать разрешение на бетонирование.

(f) Бетонирование
Ленточный фундамент и основания колонн должны быть залиты до указанной толщины с использованием рекомендуемой марки бетона. Бетон должен быть надлежащим образом провибрирован, чтобы в бетонной массе существовали минимальные пустоты. Опытный каменщик должен обработать поверхность и убедиться, что установленные уровни литья должным образом соблюдены.

(ж) Блочная кладка
После бетонирования выполнить кладку блоков по чертежам от фундамента до уровня ЦОД. Инженер-строитель должен убедиться, что края блока, прилегающие к колонне, сохраняют защитный слой бетона толщиной около 35 мм. Кроме того, размер полученной колонны должен соответствовать проектным характеристикам, так как блоки служат частью несъемной опалубки колонны. Края блока рядом с колонной должны быть идеально выровнены и отвесны. Некоторые инженеры рекомендуют заполнять пустотелые блоки из пескобетона слабым бетоном.

Рис. 7: Типовая кладка в фундаменте дуплекса

(h) Заливка стоек колонн
После того, как кладка блоков завершена, следует залить стойки колонн. Прежде чем это сделать, важно очистить всю почву, которая должна была попасть в основание колонны, предпочтительно с помощью струи воды под высоким давлением. Это необходимо сделать до того, как плотник установит опалубку. Опалубка для стоек колонн должна быть правильно закреплена, чтобы избежать разрыва во время заливки бетона. Следует использовать рекомендуемую бетонную смесь и тщательно ее вибрировать, чтобы избежать образования сот.

(i) Обратная засыпка и уплотнение
Фундамент обычно засыпается материалом, извлеченным из фундамента. Для доведения уровня до ДПК необходимо завозить, укладывать и уплотнять до необходимого уровня качественные латеритные материалы или песок. Материал земли, который будет использоваться, должен быть неэкспансивным или проблематичным. После этого процесса необходимо установить влагонепроницаемую мембрану и проволочную сетку Hardcore/BRC, как рекомендовано в спецификации проекта.

(j) Заливка плиты первого этажа
Плотники должны подготовить краевую опалубку здания и убедиться, что она идеально выровнена. Уровни также должны быть установлены внутри, чтобы конечная поверхность плиты первого этажа была ровной. После этого заливается бетон первого этажа и выполняется соответствующая отделка.

Заливка плиты первого этажа завершает работы по возведению фундамента.

Мы видим, что процесс может быть довольно длительным и обычно занимает около одной недели, если нет ненужных задержек и если используется адекватная рабочая сила. Схематическое представление конечного результата показано на рисунке 8.9.0007 Рис. 8: Схема полных работ по подконструкции здания на ленточном фундаменте

Альтернативный подход к строительству дуплексного фундамента

Если теоретически предположить, что блочные стены не несут никакой нагрузки, то зачем нам проходить длительный процесс выкапывать полосы, отливать полосу и формировать блочные стены от фундамента до уровня ЦОД? Новый подход, рекомендуемый в этом разделе, направлен на бойкот этого процесса и, возможно, на снижение затрат и ускорение процесса строительства. Такой подход может уже применяться на практике где-то еще. Новый подход описан ниже;

(1) Разметка
Процесс разметки аналогичен описанному выше, но линии выемки грунта по ширине полосы могут быть опущены.

(2) Выемка грунта и засыпка
На данном этапе будут вырыты на требуемую глубину только основания колонн и залит бетон для засыпки в соответствии с техническими требованиями.

(3) Работы по армированию
Работы по армированию основания колонны и стартовых стержней должны быть подготовлены и установлены, как описано выше.

(4) Заливка основания колонны и заглушек
Сначала следует залить бетон основания колонны, а на следующий день необходимо сформировать опоры толщиной 75 мм, которые отображают размеры и ориентацию колонн. Опалубка стержня колонны должна быть установлена ​​и должным образом закреплена до начала бетонирования стержня колонны. Высота колонны должна быть до уровня земли или в соответствии с техническими рекомендациями.

(5) Отливка цокольных балок
Железобетонные цокольные балки должны быть отлиты вблизи уровня земли, чтобы получить блочные стены, которые будут подниматься до требуемого уровня первого этажа. Основание для установки цокольных балок должно быть хорошо подготовлено, выровнено и укреплено, чтобы принять ослепление до того, как будет отлита балка. Цокольные балки должны проходить от колонны к колонне и в области, где предполагается кладка блоков. Ширина бруса должна быть такой же ширины, как блок, который будет использоваться, или больше. Глубина может быть определена инженером-строителем, но не должна превышать 300 мм.

(6) Блокировка
Блокировка укладывается от цокольной балки до необходимого уровня ЦОД. После чего производится заливка, уплотнение и заливка цокольного этажа. Схематическое представление конечного результата показано на Рисунке 8.

Рис. 9: Схема полных работ по подконструкции здания с использованием цокольных балок

Сравнение стоимости обоих вариантов

Давайте теперь сравним стоимость принятия обоих подходов при строительстве дуплекса с планировкой фундамента, показанной на рис. 10.

Рис. 10: Схема фундамента типичного двухуровневого здания

Сооружение цокольной балки и игнорирование ленточного фундамента для схемы основания, показанной на Рис. 10, повлечет за собой следующие расходы;

(1) Стоимость мелких земляных работ и выравнивания грунта (скажем) = 20 000 ₦
(2) Необходимое количество бетона = 6 м ³ × 42 500 ₦ = 255 000 ₦
(3) Требуется арматура Y12 мм = 405 кг × ₦4 50 = ₦182 250
(4) Y8 мм в качестве звеньев = 162 кг × ₦450 = 72 900 ₦
(5) Вязальная проволока (скажем) = 13 000 ₦
(6) Требуется опалубка 58 м ² из досок 1″ x 12″ = 58 м ² × ₦1905 = ₦110,490
(7) Требуется раскос 20 шт. из дерева 2″ x 3″ = 20 × ₦400 = 8000
₦ (8) Общая стоимость работ и надзора = 120 000
₦ Общая стоимость строительства = 781 640

₦ В качестве альтернативы, когда используется ленточный фундамент, вероятные затраты будут следующими:
(1) Рытье ленточного фундамента = 100 000 ₦
(2) Необходимое количество бетона для ленты = 13,5 м ³ × 42 500 ₦ = 573 750 ₦
(3) Кладка блоков до уровня земли = 103 м ² × 3 700 ₦ = 381 100 ₦
(4) Обратная засыпка ленточного фундамента (скажем) = 10 000 ₦
(5) Общая стоимость работ (бетон и блоки) = ₦ 149 900
(6) Стоимость надзора (скажем) = 50 000 ₦
Общая стоимость строительства = 1 264 750 ₦

стоимость основания примерно на 38%.

Земляные работы и фундаменты — Build It

Авторизоваться

Поделиться артикулом:

Войдите/зарегистрируйтесь, чтобы сохранить статью на потом

Варианты конструкции

Мы объясним вам все, что вам нужно знать о подготовке фундамента

от журнала Build It

13 января 2021 г.

Вы не можете позволить себе довольствоваться заложением фундамента — слишком легко ошибиться. Если вам в конечном итоге придется заливать бетоном дополнительные траншеи, это с самого начала означает дополнительные расходы для вас.

Как правильно заложить фундамент

Для вас важно не только правильность ваших первых шагов, но и для местного планового органа важно, чтобы ваш дом был построен в месте, указанном на утвержденных планах. Даже если размеры не указаны, специалисты по планированию могут масштабировать чертежи, чтобы убедиться, что ваш дом находится там, где он должен быть.

Расстояния до границ и уровни важны с точки зрения планирования из-за проблем с обзором и затенением соседних зданий.

ПОЛИТИКА ПЛАНИРОВАНИЯ

Вы и ваш строитель — единственные люди, которые проверят расположение в начале, так что не торопитесь, чтобы сделать это точно. С вбитыми в углы колышками и нанесенными на землю между ними меловыми линиями можно приступать к рытью траншей для фундамента.

Отметьте осевую линию фундамента, чтобы избежать путаницы; положения стен будут обозначены колышками и струнными линиями позже, когда фундамент будет забетонирован.

Типы фундамента

Фундамент с насыпью траншей

Многие самостоятельные строители и большинство крупных операторов предпочитают засыпку траншей, что позволяет избежать кладки кирпича под землей.

Бетон заливается в пределах 150 мм от уровня земли, что экономит время и усилия. Это означает, что ваш проект быстро выйдет из-под земли.

Стенки траншеи играют такую ​​же роль в поддержании нагрузки, как и дно, поэтому этот фундамент можно использовать только на устойчивом грунте, где стенки траншеи прочны и способны выдерживать нагрузки.

Глинистые и меловые почвы идеально подходят для засыпки фундамента.

Ленточные фундаменты

Обычно для более широких ленточных фундаментов требуется меньше бетона, чем для засыпки траншей, поскольку базовый слой бетона тоньше. Ленточные фундаменты обычно имеют толщину 300 мм.

Точная толщина определяется грунтовыми условиями, проектом здания и количеством рядов кладки в стенах до гидроизоляционного слоя.

Если у вас участок с уклоном, вам может понадобиться сделать ступеньки для фундамента, чтобы поддерживать его на одном уровне. Ступени должны перекрывать по крайней мере ширину траншеи при бетонировании, а это означает опалубку поперек них. Используйте фанеру и стопорные штифты.

Ленточные фундаменты часто необходимы в более мягких грунтах, таких как песок, поскольку они распределяют нагрузку здания на большую площадь.

Строительный контроль и гарантийные проверки домов

На определенных этапах вы должны уведомить своего инспектора по строительному контролю и дождаться его проверки. Вы можете поручить уведомление своему подрядчику, но убедитесь сами, что работы были проверены и одобрены, прежде чем охватывать этот этап и продолжать.

Большинство органов строительного надзора с удовольствием заказывают проверки по телефону, электронной почте или факсу, если они уведомлены за день. То же самое касается вашего инспектора по страховым гарантиям, которому также необходимо будет проводить проверки на некоторых этапах.

График проведения строительного контроля по земляным работам

• Начало работ Письменное уведомление за два дня
• Выемка фундамента Уведомление за один день по телефону, электронной почте или факсу
• Наружная подготовка Уведомление за один день по телефону, электронной почте или факсу
• Дренажи, проложенные в траншеях Уведомление за один день по телефону, электронной почте или факсу
• Проверка дренажных систем Уведомление за один день по телефону, электронной почте или факсу

Глубина фундамента

Фундаменты, заложенные в скалах и каменистых грунтах, часто могут быть менее глубокими, чем фундаменты, вырытые в «усадочных» грунтах, таких как глина. В последнем нормой является глубина не менее 1 м.

Близлежащие деревья или кустарники могут значительно увеличивать эту глубину. В этих случаях вам поможет сотрудник службы надзора за зданием.

После того, как траншеи будут выкопаны и осмотрены, вам нужно будет забить колышки в стороны, чтобы отметить уровень верхней части бетона. Деревянные колышки безопаснее стальных.

Заливка бетона

Убедитесь, что грузовик со смесью может подъехать к площадке. Готовый микс можно заливать насосом, если трудно добраться до траншей или желоб грузовика не может быть выдвинут достаточно далеко.

Насосы должны быть забронированы на ранней стадии. Одна из причин для этого заключается в том, что их может быть не так много в вашем районе — они часто связаны с заказами на строительные работы.

После заливки бетон необходимо вручную разровнять по колышкам.

Несущие полы

Под несущей бетонной плитой перекрытия грунт должен быть надлежащим образом подготовлен с обработкой поверхности.

Площадка должна быть очищена от верхнего слоя почвы и растительности до того, как будет зарыт фундамент. Именно с этого пониженного уровня начинается строительство заполнения.

Hardcore следует использовать слоем толщиной не менее 150 мм, но не более 600 мм, в выбранном заполнителе. Затем его послойно уплотняют виброплитой. Если эта задача выполнена плохо или с использованием неподходящего материала, следует ожидать осадки, что приведет к растрескиванию плиты.

Узнайте, какие материалы можно приобрести на месте. Щебень с твердой сердцевиной должен быть чистым, битым кирпичом, бетоном или камнем, который был измельчен или доступен естественным образом с размером частиц менее 100 мм.

Одобренные заполнители можно приобрести у продавцов, а некоторые предлагают дробление переработанного стекла и бетона.

На участках с уклоном, где часть надстройки может превышать 600 мм в глубину, может быть допустимо использовать бедный бетон слоями с твердым заполнителем, чтобы компенсировать разницу, вместо перехода на подвесной тип пола.

Будьте осторожны, чтобы не выдавить внешние стены, если используется круглая каменная засыпка. Камень просто гремит и не совсем уплотняется. Как и вода, она очень быстро находит свой уровень. Накройте и приклейте полиэтилен толщиной 1200 мм для влагонепроницаемой мембраны и убедитесь, что он приклеен к стенам, чтобы его можно было приклеить влагозащитным слоем позже.

Изоляционные плиты могут быть уложены поверх гидроизоляционной мембраны и покрыты дополнительным слоем полиэтилена перед заливкой бетона. Эти доски также должны быть обрезаны вокруг внешних стен, чтобы полностью заключить бетонную плиту в теплый лоток.

Угловой хардкор требует обвязки тонким слоем песка, чтобы защитить полиэтиленовую влагонепроницаемую мембрану от проколов, а также создать ровное ложе для укладки изоляции.

Выравнивание

 бетон

Тяжелая работа заключается в том, чтобы выгребать его и утрамбовывать до уровня, используя прямой брусок, который будет охватывать расстояние между стенами с обеих сторон.

Утрамбовка бетона помогает уплотнить его точно так же, как и вибрация, и в сочетании с легким пилением и постукиванием доводит поверхность до необходимого уровня и отделки.

Планирование дренажной системы

Уровни также важны при прокладке дренажной системы. Обратный уровень является дном трубы и от этой точки определяются падения системы.

Траншеи должны быть тщательно вырыты до нужной глубины и уклона, чтобы избежать необходимости закладывать огромное количество подстилки для поддержки труб.

Гравий толщиной от 100 мм до 200 мм используется как в качестве подстилающего слоя, так и в качестве окружающего материала, поддерживающего и защищающего трубы при правильном падении. Уклон 1:40 идеален, но пластиковые водостоки при необходимости выдерживают гораздо более мелкие падения.

Найдите хотя бы половину пузырька на спиртовом уровне и убедитесь, что они падают в правильном направлении. Глаза могут быть обмануты при взгляде на водостоки в траншеях, особенно когда земля наклонена в другую сторону.

Дренажные наконечники

• Укладка труб под ровным уклоном
• Укладывайте трубы прямо и избегайте изгибов
• Найдите вентиляционную трубу в начале участка
• Обеспечьте контрольные точки или смотровые камеры на поворотах и ​​изменениях уклона
• Подсоединение унитазов и вентиляционных труб непосредственно к смотровым камерам
• Используйте не менее 100 мм гравия для покрытия труб перед засыпкой траншеи и не оставляйте траншею открытой дольше, чем это необходимо

Дренажные траншеи для прокладки коммуникаций

Использование глубоких дренажных траншей для прокладки других служб имеет смысл. Газовые, электрические и водопроводные кабели должны быть предоставлены за ваш счет, поэтому прокладка их сейчас сэкономит время и деньги в будущем. Заставить поставщиков подключить их, когда дом будет готов, может быть медленной процедурой, поэтому заблаговременно зарегистрируйте работу, оцените ее и забронируйте, чтобы избежать задержек позже.

Проверка стоков

Для душевного спокойствия перед засыпкой стоков необходимо провести испытание под давлением воды или воздуха, чтобы убедиться, что все соединения водонепроницаемы и все работает. Ваш инспектор по надзору за строительством может захотеть наблюдать за тестом на этом этапе или когда ваша самостоятельная сборка будет завершена.

Причина последнего заключается в том, что дренажи могут смещаться или повреждаться при небрежной обратной засыпке и движении по строительной площадке.

Дренажные соединения обычно лучше оставить на потом, но если вы все же подключаетесь к системе электроснабжения на этом этапе, убедитесь, что вы установили крышки люков и заполнили водостоки водой.
