Детектор скрытой проводки — свойства и характеристики различных моделей. Поиск арматуры и проводки
8 лучших детекторов скрытой проводки
Ручной металлодетектор – это компактный прибор для выявления скрытой проводки (под напряжением и без оного), металла и дерева. Необходим при проведении строительно-монтажных или отделочных работ для обнаружения местоположения электрокабеля, арматуры, закладных деталей или кусков дерева. Зная о месте прохождения скрытых изделий, можно точно разметить поверхность для сверления, прокладывания штроб, канавок, забивания гвоздя или вкручивания самореза. Основные показатели, – максимальная уверенно определяемая глубина пролегания препятствия.
Интерскол ЭД-0,2 – простейший и недорогой
Простой и недорогой детектор по выявлению скрытой проводки, каркасных металлических элементов. Определяет наличие металла в деревянной конструкции. Позволит уточнить место закладки трубопроводов.
Начало работы и сбор информации осуществляется нажатием только одной кнопки. Обнаружение скрытых элементов оповещается звуковым или световым сигналом. Точность составляет 1~2 см, что позволяет избежать нарушения трубы или электрокабеля.
Плюсы:
- Дёшев. Справляется с задекларированными функциями.
- Прост в применении, удобно пользоваться.
- Лёгкий, компактный.
Минусы:
- Абсолютно точно не указывает, но зону в пределах сантиметра обозначает.
- Лучше бы пальчиковые батарейки, чем крона, – она дороже.
DEFORT DMM-20D – для домашнего ремонта
Мультитестер для поиска в стенах, потолочном перекрытии и основании электропроводки, железной арматуры, труб и закладных деталей. Определяет наличие дерева или пустот. Предусмотрено четыре рабочих режима. Прибор оснащён дисплеем для визуального отражения полученных данных.
Дополнительная сигнализация – звуковой сигнал. Детектор помогает определить зоны, безопасные для сверления, штробления или забивания дюбелей. Встроен механизм автоматической калибровки и отключения.
Плюсы:
- Супер цена, – дешевле только даром. Очень простой и удобный.
- Приемлемая точность за такие деньги.
- Эргономичный корпус с резиновыми вставками, удобно держать.
Минусы:
- Клинит крышка батарейного отсека.
- Отсутствует подсветка дисплея.
KWB 0116-20 – первый из бытовых
Качественный, простой детектор металла и дерева. Снабжён световой индикацией о включении, наличии скрытых элементов (красный сигнал в виде молнии) или свободной зоны (зелёный индикатор).
Дополнительное оповещение – звуковой сигнал. Включение и управление только одной кнопкой. Питание от недорогих пальчиковых батареек типа ААА. Предусмотрена предварительная функция калибровки для работ с различными скрытыми элементами.
Плюсы:
- Хорошая глубина поиска, уверенно ищет всё на один-два сантиметра вглубь.
- Очень удобный корпус.
- Сопровождение звуком и световым сигналом.
Минусы:
- Не помешал бы шнурок, чтобы вешать на кисть руки.
ADA Wall Scanner 80 А00466 – с большим экраном
Лёгкий, небольших размеров прибор с питанием от щелочной батарейки. Оснащён ярким большим экранам для наглядной визуализации результатов поиска. Отражает цифровые метрические показатели и вероятностную величину в процентах.
Предварительная информация о нахождении скрытой проводки металла или дерева сопровождается световой (красный индикатор) сигнализацией. Отсутствие препятствий – зелёный свет. Работает в отапливаемом помещении и отрицательных температурах.
Плюсы:
- Эргономика корпуса на высоте. Приемлемая точность.
- Работает по железу, медной и алюминиевой проводке. Определяет дерево.
- Очень информативный дисплей плюс световая сигнализация.
Минусы:
- Использование кроны – это минус. Лучше батарейки ААА.
- Пищит на рядом расположенных кабелях, реагирует сразу на оба.
Wall CONDTROL – отметка световым лучом
Электронный прибор с хорошей защитой от пыли влаги. Этот факт определяет основное применение детектора – условия стройки, производственные помещения. Оснащён лучевой подсветкой зоны местонахождения трубопровода, арматуры, проводки.
Выявляет скрытый деревянный брус или пластиковый элемент. Обнаружение замурованных изделий сопровождается звуковым сигналом. Предусмотрены два режима работы. Прибор выполнен в удобном эргономичном дизайне с применением антискользящего покрытия.
Плюсы:
- Ценник. Простота применения. Подсветка лучом точки срытого узла.
- Неплохая точность при поиске проводки. Показывает замурованные трубы и арматуру.
- Эргономика, кнопка сбоку. Крепление для карандаша.
Минусы:
- Маленький экранчик и, соответственно, картинка и шрифт.
- Нет чехла для хранения и переноски.
Elitech Д 100 – для работ с тёплым полом
Детектор по локализации скрытых в слое бетона, кирпича или под каким либо покрытием чёрных и цветных металлов, деревянных изделий и сетевой электропроводки, находящейся под напряжением. Обработанный результат отображается на цветном дисплее.
Обнаружение спрятанной детали сопровождается звуковым и световым сигналом. Предел поиска укладывается в диапазон ±1 см. Предусмотрено автоматическое отключение прибора через пять минут, после вынужденного простоя.
Плюсы:
- Хорошая точность, особенно для поиска проводов под напряжением. Удобен при работе с тёплым полом на основе электрокабелей и шин.
- Стильный современный дизайн. Яркий цветной дисплей.
- Звуковая и световая сигнализация, что удобно при работе в сумерках.
Минусы:
- Чехол бы не помешал.
- Крона дорогая, применили бы пальчиковые батарейки.
Bosch GMS 120 PROF – определяет немагнитный металл
Инструмент профессионального класса. Обнаруживает провода под напряжением с частотой тока 50 Гц. Локализует трубы, арматуру, металлопрофиль, скрытые деревянные закладные.
Корпус прибора оснащён сквозным отверстием для маркировки свободной зоны для безопасного сверления. Предусмотрен световой и отключаемый звуковой сигнал. Работа в сумерках или условиях плохой освещённости облегчается световой диодной подсветкой.
Плюсы:
- Уверенно обнаруживает арматуру и провода под напряжением. Показывает замурованные трубы.
- Нашёл деревянные брусья, старую алюминиевую проводку. Увидел пластиковый канализационный коллектор.
- Удачная конструкция по центровке под разметку сверления.
Минусы:
- Ремонту не подлежит, запасных частей нет. Чехол несерьёзный.
- Нет обозначений плюса и минуса в корпусе прибора под батарейку.
Bosch DMF 10 Zoom extra – высокая точность поиска
Детектор высокой точности. Гарантированно локализует и обозначает зоны, свободные или с наличием скрытых деталей. Уверенно обозначает чёрные магнитные металлы. Обозначает немагнитные и цветные металлы. Показывает электропроводку под напряжением.
Дублирует появление скрытого предмета звуковым и световым сигналом. Предусмотрена специальная функция ZOOM для локализации с высокой точностью препятствия для сверления. Свободная зона обозначается зелёным индикатором и центрируется по сквозному отверстию.
Плюсы:
- Автоматическая калибровка в процессе работы. Высокая точность выявления проводки.
- Поиск труб, металлопрофиля под гипсокартоном. Сигнализирует о проводке под напряжением.
- Функция ZOOM.
Минусы:
- Быстро разряжает крону. Уместнее применить аккумулятор.
- Трудно разобраться при густой арматурной сетке и провода на этом фоне.
Обновлено: 11 Апрель 2018
3610
Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter
Детектор скрытой проводки, дерева, железа в стенах
Работаю электриком, часто возникает проблема поиска скрытой проводки в стенах. Иногда для поиска пробоя проводки — если не работает розетка, иногда чтоб не повредить проводку в стене при штроблении и сверлении. Было куплено 5 сканеров проводки, два из них онлайн. В итоге я остановился на том, что на фотографии, его обзор с фото внутренностей, видео применения далее. Детектор скрытой проводки был куплен лет 5 назад в каком то китайском магазине, цена была около 20$. Самые дешевые варианты на сегодня я нашел на Ebay, ссылка в заголовке. Они же есть на али в поиске по словам all-sun, stud finder, stud detector. Позволяет находить проводку в сплошных и не сплошных стенах, деревянные бруски, железо. Проводку ищет под напряжением, разницы в величине нагрузки на проводку не заметил, специально проверял как ищет провод под током и просто с напряжением. Для включения нужно нажать и подержать кнопку сбоку, ложные включения исключены. Детектор включается в том режиме, в котором был последний раз, есть память режимов. Когда включен, на экране появляется один из символов — молния, ключ или брусок, обозначающий режим поиска. Режимы меняются кнопкой SELECT на морде прибора. Допустим, нужно найти провод в стене под напряжением. Подносим детектор к стене в том месте, где провода точно нет (считаем это нулевой напряженностью поля), нажимаем боковую кнопку TEST — прибор издает короткий писк- калибруется по той напряженности поля, считая ее нулевой. Ведем детектор перпендикулярно предполагаемому месту залегания провода, на дисплее видна шкала, показывающая близость проводов под напряжением. Кнопку TEST при этом нужно держать. Если шкала зашкаливает то прибор пищит. Если область, в которой прибор пищит-зашкаливает широкая, то я отмечаю начало и конец области (в верхней части прибора есть красный светодиод, показывающий где отмечать), отпускаю кнопку, подвожу прибор к краю отмеченной области, зажимаю кнопку заново -прибор снова калибруется уже под другую напряженность поля, провод ближе прибор понижает чувствительность. Так иногда делаю до 3-4 раз. Аналогично он работает и с металлом и с деревом. Например, помогал найти батареи в стенах панельного дома, прорезать которые мне совсем не хотелось. Помогал найти бруски и каркас крепления гипсокартона, чтоб знать, куда можно крутить шурупы, а где можно сверлить отверстие для подрозетника. Помогает при сверлении — иногда бывают неожиданные провода. Фото внутренностей — две катушки на одном каркасе и рамка видимо работают как антены для обнаружения разных материалов. Внутри пару микросхем, смд-детальки, кварц на 4 мегагерца, пьезоизлучатель. Питается прибор от батарейки типа «крона», довольно быстро автовыключается если не нажимать кнопки — батарейку никогда не высаживает. Тем более, что я давно закупил аккумуляторные батареи такого формфактора во все необходимое оборудование и меняю заряженные на разряженные раз в полгода. Больше всего у меня аккумуляторы съедают мультиметры.
Видео поиска провода под напряжением в несколько проходов с уточнением
Видео поиска провода под напряжением, металла и дерева.
От фирмы all-sun есть похожие детекторы, есть с рулеткой и калькулятором, есть без жк экрана- просто светодиодная линейка, они дешевле. Но я думаю, что принцип действия у них одинаков. Я когда то купил этот прибор и им доволен.
И краткое сравнение с другими детекторами, один из которых тоже использую, если кому интересно.
1, Детектор электромагнитного излучения.
Был обзор тут. Вроде что то показывает, но что непонятно. Возможно, чуйка посильнее, чем у описываемого детектора, но не прижился. 2. Детектор скрытой проводки Fazer detector 777
Неплох, ручная регулировка чувствительности. Позволяет прозванивать лампочки накаливания например, определять жилу под фазой и нулевую. Сломалось две штуки, третий покупать не стал.
3. детектор скрытой проводки Meet MS-158M
Куплен в местном радиомагазине, пользовался неделю, потом подарил кому то. Вроде и функций много, а работать им не получилось.
4, Бесконтактный тестер напряжения.
Обзор1 Обзор2 Обзор3
Был куплен один на работу, потом второй домой. Позволяет определить фазную и нулевую жилы в проводе. Позволяет определить провод под напряжением. Фонарик для проверки контачат ли батарейки. Прицепленный к проводу, пищит при подаче напряжения, иногда успевал вовремя убрать руки с проводов. Позволяет искать обрывы в проводе, удлинителе, чинить новогодние гирлянды (скоро новый год).
Для меня вещь необходимая, используется чаще чем индикаторная отвертка с неонкой.

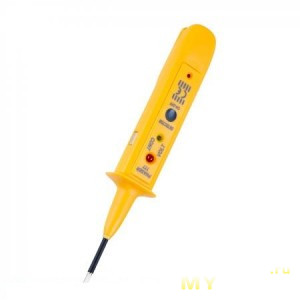

5, Тестер напряжения с отверткой.
Обзор его на муське
Купил оффлайн такой же, только черный. Хорош тем, что у него есть отвертка. Если совсем ничего нет, то можно пользоваться. Классическая отвертка с неонкой лучше. Валяется как последний резерв.
mysku.ru
виды и схемы для сборки своими руками
Во время ремонта в квартире приходится искать места пролегания заложенных внутри стен электропроводов, чтобы исключить удар током при сверлении. Найти кабель в этой ситуации сможет только детектор скрытой проводки. Надо лишь правильно выбрать модель прибора либо сделать подобный искатель своими руками. В магазинах предлагают различные по функционалу и принципу работы устройства, выбор достаточно обширен. Но при наличии минимальных познаний в электротехнике инструмент можно собрать и самостоятельно.
Предварительный поиск скрытых электропроводов – залог безопасности сверления стен
Проводка под напряжением – это риск для жизни. При ее поиске лучше всего исключить использование «метода научного тыка» с помощью сверла дрели. Риск поражения током в этом случае резко возрастает. Не стоит здесь излишне экономить, приборы для обнаружения проводов стоят немного.
Профессиональные приборы
При поиске скрытой в стенах электропроводки применяют четыре типа детекторов:
- Электростатические.
- Электромагнитные.
- Обнаружители металла.
- Универсальные (комбинированные).
Электромагнитный детектор
Все эти приборы имеют компактные размеры и просты в применении. Первый вариант замурованные в стене провода находит за счет обнаружения их электростатического, а второй – электромагнитного поля. Металлодетекторы отыскивают медь и алюминий, из которых состоят жилы электрического кабеля. В универсальных моделях используется два или несколько принципов поиска.
Искатель металла
Совет! Дешевле всего обойдутся электростатические и электромагнитные детекторы. Но обнаружить ими можно только провода под напряжением.
Поиск источника опасности
У устройств первых двух типов детекторов есть пара существенных недостатков:
- Во-первых, они не способны обнаружить обесточенную проводку.
- А во-вторых, если стены мокрые или сделаны из металлоконструкций, то толку от детекторов этого класса будет ноль.
Металлодетектор находит металлические электропровода, арматуру и трубы
Поиск электростатическим детектором более точен, однако только при условии, что в розетку включена нагрузка от 1–1,5 кВт. Найти им идущие к лампочке электропровода проблематично, а слаботочные линии обнаружить не получится совсем.
Металлоискателем скрытая проводка спокойно обнаруживается, даже если она не под напряжением. Но прибор реагирует и на любой металл в стенах. Различий между арматурой, жилой провода и металлической трубой он не видит. Звуковой или цветовой сигнал об обнаружении измеритель подаст во всех случаях одинаковый.
Видео: Обзор и тестирование детекторов
Классический пример электромагнитного детектора проводки – дистанционная отвертка-индикатор для обнаружения фазы в розетке. Только нужно использовать современный прибор с батарейкой внутри, за счет которой устройство способно улавливать самые слабые поля. По функционалу она может обычной стеклянной либо с дисплеем. Главное, чтобы в ней был предусмотрен режим бесконтактной работы.
Однако на практике способом с отверткой удастся воспользоваться только при обнаружении проводов, которые заложены в стену неглубоко. Под нетолстым слоем штукатурки этот индикатор электропроводку найдет. Однако поиск в толще бетона или кирпичной кладке к положительному результату не приведет. Здесь нужен иной электроприбор.
Совет! Если требуется максимальная точность с определением месторасположения провода до сантиметра в любой стене, то без универсального детектора скрытой проводки не обойтись.
Устройство индикаторной отвертки
Сигнализаторы электромагнитного и электростатического поля способны находить электропроводку только при условии работы в сухих условиях. Если стены внутри или снаружи влажные, то такие устройства ничего не обнаружат. На улице в дождливую погоду толку от них тоже не будет.
Комбинированные приборы способны определять:
- тип металла в жилах;
- глубину залегания скрытой проводки;
- материал стен (пластик, дерево, черный либо цветной металл).
Устройство тестера
Однако универсальные модели часто имеют расширенный функционал, который мастером в домашних условиях практически не используется. Функции есть, но не применяются. А деньги за них платить приходится, производитель все заложил в стоимость прибора.
Электропровода в стене могут быть проложены под любым углом
Оптимальный по цене и функционалу детектор проводки лучше всего подбирать, ориентируясь исключительно на собственные нужды. Многое зависит от материала стен, в которых производится поиск. Но для разовых работ в большинстве случаев достаточно индикаторной отвертки или простенького дешевого электростатического прибора. Однако если работать с электропроводами приходится постоянно, то лучше приобрести многофункциональный аппарат.
Российский детектор «Дятел»
При выборе прибора для обнаружения скрытой проводки надо смотреть на его:
- глубину сканирования;
- тип сигнальной индикации;
- способность различать разные материалы и выявлять пустоты в стенах;
- возможность обнаружения места разрыва провода.
Чем информативней дисплей, тем точнее определяется место залегания проводки
Главное – это глубина обнаружения электропроводки. У дешевых моделей она равна 10–20 мм, чего не всегда бывает достаточно. Для домашних нужд лучше всего брать прибор со средней глубиной сканирования в 50–60 мм. Глубже пяти сантиметров электропровода в стенах частных домов и квартир закладывают крайне редко.
Второй параметр – сигнал об обнаружении провода в толще стены. Он может быть звуковым либо цветовым. Чтобы исключить ошибки, устройство лучше взять с двумя типами подачи информации. И звук должен быть тональным, который издает разные мелодии в зависимости от расстояния между прибором и электропроводкой или металлом.
Принцип работы искателя
Самым удобным в использовании является детектор с жидкокристаллическим дисплеем. На таком экране информация отображается в доступной форме в виде пиктограмм и линеек с полосками. Но и простых светодиодов на корпусе во многих случаях бывает вполне достаточно. Все зависит от предпочтений мастера и запланированной на покупку суммы денег.
Перед приобретением выбранного устройства прямо в магазине его следует протестировать. Работающие электроприборы рядом имеются при любом раскладе. Для оценки правдивости заявленной в техпаспорте глубины залегания идущий к ним провод можно закрыть какой-нибудь пластиковой панелью или деревянной доской.
Исследование стены
При наличии опыта работы с паяльником и знаний основ электротехники детектор проводки можно смастерить своими руками. Для этого понадобится минимальный набор радиодеталей, стоить которые будут в разы меньше, нежели готовый магазинный прибор.
Видео: Как сделать прибор для обнаружения проводки своими руками
Устройство с многокаскадным умножением напряжения ↑
Своими руками детектор для поиска проводки в стене проще всего собрать в виде трех усиливающих напряжение с антенного входа каскадов. При фиксировании электромагнитного поля сигнал от антенны поступает на первый из них, создавая небольшой ток в цепи. Затем этот ток усиливается следующими каскадами до достаточного для загорания светодиода номинала. Если последний загорается, то электропровод под напряжением находится прямо под щупом сигнализатора.
Для сборки электроприбора понадобятся:
- Три чувствительных транзистора (биполярные триоды ВС547).
- Три резистора (220 Ом, 1 кОм и 1 МОм).
- Светодиод в качестве индикатора.
- Источник питания на 6 В.
Схема детектора на трех транзисторах
Вместе элементы можно быстро соединить методом свободной пайки. Печатная плата здесь не нужна. Надо лишь заизолировать спаянные контакты и уложить все в корпус из пластика, чтобы при удержании рукой он не срабатывал ложно от электростатики человека. Металлической должна быть только небольшая пластина, используемая в качестве антенны. Она соединяется с базой первого транзистора.
Важно! Чем площадь антенны больше, тем чувствительней получается прибор. При высокой чувствительности возрастает риск ложного срабатывания, однако глубина сканирования получается больше.
Общий вид самодельного детектора
Размер пластинки из металла должен быть таким, чтобы детектор срабатывал исключительно на проводку, а при соприкосновении с рукой индикаторный светодиод не загорался. Пластину потребуется обрезать до нужного размера, проверяя прибор на проводе под напряжением.
Радиоприемник с реагированием на электромагнитные поля ↑
Второй вариант самодельного прибора для определения скрытой проводки более сложен в исполнении, но точность его поиска выше. Он позволяет обнаруживать не только находящиеся под напряжением электропровода, но и металл в стене. Потратив немного времени и используя приложенную схему, можно своими руками собрать портативный и вполне рабочий металлоискатель.
Для сборки этого устройства поиска потребуются:
- Микросхемы КР-140УД-1208 (D1, D2) и К-561ЛЕ5 (D3).
- Резисторы на 510 Ом (R10, R17), 1 кОм (R1, R19), 2 кОм (R11), 4.7 кОм (R2), 15 кОм (R3), 36 кОм (R9), 47 кОм (R5), 100 кОм (R4, R18), 130 кОм (R7), 160 кОм (R14), 200 кОм (R8, R12), 680 кОм (R15), 910 кОм (R13) и 1 МОм (R6).
- Транзистор KT315 (Т1).
- Конденсаторы 0.022 мкФ (С3), 0.033 мкФ (С5), 0,1 мкФ (С1, С4), 1.0 мкФ (С2), 1.5 мкФ (С6).
- Диод КД522 (VD1).
- Светодиоды №1 для сигнала на наличие металла и №2 на проводку.
- Переключатель SW1.
- Динамик SP.
- Источник питания на 6–9 В.
Схема небольшого комбинированного детектора
Антенна А2 выполняется в виде щупа из медной проволоки длиной 5–10 см. А1 состоит из пары катушек на пятисантиметровом стержне из феррита сечением в 10 мм. Обе обмотки делаются из провода D=0.15 мм. Первая имеет 60 витков, а вторая – 5.
Для нахождения металла в стене используется антенна А1. При обнаружении загорается светодиод, а из динамика раздаются щелчки. Для поиска электромагнитного поля запитанной электропроводки применяется А2. В этом случае светодиод начинает мигать в такт с частотой тока в проводе.
Простейший детектор проводки из полевого транзистора
Искатель из мультиметра и полевого транзистора ↑
Если паять не хочется, а скрытую проводку в квартире нужно найти срочно хотя бы приблизительно, то можно воспользоваться полевым транзистором. Но для обнаружения сигнала к нему придется подключить мультиметр в режиме омметра.
При воздействии электрического поля, образуемого электропроводом под напряжением, толщина p-n перехода транзистора увеличивается. Это изменение и фиксируется омметром. При сборке такого прибора главное – не перепутать подключение выводов. К мультиметру подсоединяются выводы «истока-стока», а «затвор» остается свободным. Последний вместе с металлическим корпусом транзистора будет исполнять роль антенны.
Для выполнения поиска получившимся прибором необходимо провести вдоль стены. При приближении к проводке стрелка мультиметра будет колебаться, указывая на повышение сопротивления. Приемную антенну в этой схеме также можно заменить первичной обмоткой трансформатора. Выбор здесь зависит от наличия конкретной элементной базы под рукой.
Видео: Изготовление искателя по схеме своими руками
Смартфон в роли детектора проводки ↑
Любители современных гаджетов для поиска замурованных в стену проводов также могут воспользоваться смартфоном на Android. Для этого необходимо закачать соответствующее приложение «Металлоискатель». Антенной в этом случае будет служить встроенный навигационный компас, который с легкостью фиксирует магнитное поле металлического провода на небольшой глубине в стене.
Тестирование с помощью смартфона
Простой индикатор скрытой электропроводки всегда можно собрать своими руками. Но качество обнаружения линий электросети самоделкой будет низкое. При глубоком залегании проводов найти их получится только с помощью профессионального прибора с несколькими рабочими режимами. Модельный ряд подобных приборов сейчас огромен, но перед выбором надо точно определиться с требуемыми параметрами поиска. Лишние функции стоят денег, однако не всегда оказываются востребованными.
strmnt.com
Детектор скрытой проводки способен найти обрыв электропровода в стене
Пользу универсального детектора скрытой проводки при ремонтных работах сложно переоценить. С помощью такого прибора можно определить, где в стене, полу или потолке проложены трубы, проводка или арматура. Эти знания позволят уберечь инструмент от поломок при сверлении стен, а коммуникации — от случайных «дорогостоящих» повреждений.
Чтобы легче было выбрать подходящий прибор, рассмотрим на примерах некоторые из известных и зарекомендовавших себя в работе детекторов скрытой проводки.
«Практика» ДУ-100
Детектор не только выявляет наличие скрытой проводки или металлических включений, но и указывает вид обнаруженного металла: магнитный (железо, сталь) или цветной (медь, алюминий и т. д.).
Кроме того, в детекторе предусмотрен режим поиска скрытых объектов неметаллической природы — дерева, пластиковых труб и т. д. Модель позволяет определить границы обнаруженного объекта, а также примерную глубину его залегания в толще стены. Одно из преимуществ модели — дисплей, на котором информация отображается в виде интуитивно понятных пиктограмм. Управление простое: одна кнопка включает режим поиска металлов, другая — древесины, третья служит для включения и выключения прибора.
Электропроводку детектор скрытой проводки обнаруживает вне зависимости от того, какой режим поиска (металла или дерева) включён. Прибор также снабдили индикатором места для сверления: если в указанной точке сверление будет небезопасным, кольцо индикатора вокруг неё будет подсвечено красным светом и раздастся предупреждающий звуковой сигнал.
Интерскол ЭД-0,2
Спектр применения детектора ЭД-0,2 широк. Прибор будет полезен при ремонте, предполагающем бурение стен, так как детектор в этом случае поможет избежать поломки сверла из-за столкновения с арматурой. Он же исключит вероятность повреждения проводки.
Также устройство пригодится при работе с деревянными изделиями, которые могут содержать металлические элементы. Ведь даже маленький саморез грозит повреждением деревообрабатывающего инструмента, если его вовремя не обнаружить. Детектор определяет наличие металлических объектов и проводки, залегающих в стене или древесине на глубине до 20 мм.
Точность обнаружения при этом достаточно высока и составляет ±3 мм. Пользоваться ЭД-0,2 очень просто, так как управление сводится к нажатию одной кнопки на корпусе. Прибор снабжён световыми индикаторами, по цвету которых легко понять, что обнаружил детектор. Показания индикаторов дублируются звуковыми сигналами, которые также оповещают о характере найденных в стене или толще дерева вкраплений. В приборе реализована функция автоматической калибровки.
Перед началом сканирования достаточно расположить устройство на расстоянии 40–50 см от стены, в которой точно нет ни проводки, ни металлических объектов, и нажать клавишу включения на корпусе. Через небольшой промежуток времени детектор завершит калибровку и подаст звуковой сигнал, оповестив таким образом, что готов к работе.
При необходимости калибровку проводят повторно, если, например, чувствительность устройства оказалась слишком высока, из-за чего прибор «преувеличивает» объёмы металла в исследуемой области. В этом случае детектор нужно поднести поближе к какому-либо металлическому объекту и снова откалибровать.
Интерскол УПИ-10
УПИ-10 представляет собой гибридный измерительный инструмент, объединяющий функции сразу нескольких приборов — дальномера, детектора скрытой проводки и металла, а также термометра.
Используемый в качестве дальномера, УПИ-10 измеряет расстояния от 0,45 до 10 м. Работает он по принципу эхолокации — ультразвуковая волна, созданная устройством, отражается от удалённого объекта и возвращается обратно.
По отрезку времени, прошедшего от старта излучения и до получения ответного сигнала, определяется расстояние между объектом и прибором. Чтобы производить замеры было удобнее, прибор снабдили лазерным указателем, помогающим наглядно определить место, расстояние до которого будет измерено.
Если расстояние превышает 10 м, можно воспользоваться функцией сложения результатов и произвести несколько измерений. УПИ-10 также поддерживает функции вычисления площади (по двум замерам) и объёма (на основе результатов трёх вычислений).
Функции детектора позволяют прибору находить в стенах металлические трубы водоснабжения и отопления, электропроводку и арматуру. При этом лазерный луч можно переключить в режим указателя, чтобы проецируемая им линия отмечала плоскость, где обнаружена проводка или металлические вкрапления. Ориентируясь на луч, вычисляют точное местонахождение скрытого в стене объекта — достаточно повернуть прибор под углом 90 градусов и провести ещё одно сканирование участка стены.
Искомый объект будет находиться на месте пересечения плоскостей, отмеченных лазером в первом и втором случаях. Глубина обнаружения проводки и металлических объектов составляет до 20 см. Помимо прочего, УПИ-10 способен быстро измерять температуру воздуха в помещении с точностью до 1 °С. Модель снабжена ЖК-дисплеем для отображения результатов измерений. Прорезиненные вставки на рукоятке корпуса предохраняют прибор от выскальзывания из рук.
X–Line Digital Multi-Scanner
Прибор из тех, что обязательно должны быть под рукой у любого домашнего мастера. Если в доме есть дрель или перфоратор, то детектор металла и скрытой проводки просто необходим. Мало радости сломать дорогой бур по бетону, попав на залегающую в стене арматуру. Но гораздо хуже повредить скрытую в стене или перекрытии проводку. Особенно если учесть, что в некоторых домах она проложена настолько хитро, что при всём желании не отремонтируешь, останется только тянуть новую линию в другом месте.
В этом случае финансовые потери будут несопоставимы со стоимостью простого, но столь полезного детектора. Новинка от X-Line умеет отыскивать скрытые в стене металлы: цветной металл — на глубине до 50 мм, чёрный — до 60 мм. А значит, прибор справится с поиском и арматуры, и вмонтированных в стену водопроводных труб, в том числе медных. Находящиеся под напряжением электрические провода тоже определяются на глубине до 50 мм.
Как правило, в обычных бытовых ситуациях необходимость сверлить на большую глубину если и возникает, то крайне редко. А это означает, что Multi-Scanner с успехом подойдёт для решения бытовых задач. Ещё одна область применения детектора — поиск металлических профилей, к которым крепятся листы гипсокартона.
ADA Wall Scanner
Незаменимая вещь — практически «всевидящее око», полезное любому строителю. Посредством электрического сигнала обнаружит в стенах, полах и потолках цветной и чёрный металлы, провода под напряжением и деревянные конструкции. При обнаружении проводов под напряжением в любом режиме (и металл, и дерево) прибор автоматически подаст сигнал звуком и цветом. Причём звуковой сигнал при желании можно отключить.
Для точной локализации в детекторе есть режим «Zoom». Калибруется прибор автоматически в любом режиме. Если не пользоваться детектором в течение 5 минут, он, экономя заряд батареи, автоматически отключится. Одной батарейки напряжением 9 В хватит на 6 часов непрерывной работы.
У инструмента широкий температурный диапазон работы — от –10 до +50 °C. Это позволяет с успехом применять его при работах вне помещения. К достоинствам детектора можно причислить ударопрочный корпус с защитой, очень простое и интуитивно понятное управление, большой легко читаемый цифровой дисплей.
Bosch GMS 120
Детектор металла и скрытой проводки — прибор просто-таки необходимый. Ведь сверлить стену или перекрытие «наобум» зачастую чревато большими неприятностями — а ну как попадешь буром в скрытые провода или, например, трубы отопления? А ведь такие спрятанные в толщу стен «коммуникации» встречаются сплошь и рядом. Предварительная проверка места сверления детектором отнимает минимум времени, зато придает максимум уверенности.
Этот детектор выпущен на смену популярной модели DMF 10 Zoom. Новинка умеет искать как черные, так и цветные металлы, а также элементы деревянных конструкций и провода под напряжением. Есть функция поиска центра обнаруженного объекта; специальное отверстие в корпусе (сверху в центре) дает возможность наносить отметки, не отнимая детектор от стены, то есть прямо в процессе поиска. Боковые поверхности детектора снабжены резиновыми накладками — чтобы не выскользнул из рук.
obinstrumente.ru
Как найти проводку в стене: обзор методов и приборов
Существует несколько способов, как найти проводку в стене. Чаще всего используют профессиональные устройства, но иногда найти скрытую проводку в стене можно и без них. Рассмотрим различные методы.
С помощью приборов
Существует несколько видов устройств, позволяющих определить расположение скрытой проводки в полу или в стене.
Приборы-металлоискатели создают поле, за счет чего находят металл, попавший в их зону действия. Удобен прибор тем, что провода не требуется запитывать для поиска, минусы – они будут реагировать в том числе на шурупы, гвозди и т. д. Впрочем, усовершенствованный профессиональный прибор при этом может различать типы металла, что облегчает определение именно проводки.
Электромагнитный прибор взаимодействует со внешним электромагнитным полем. Однако для его использования необходимо, чтобы проводка была под нагрузкой 1 кВт и больше, поэтому перед тем, как найти электропроводку в стене, вам придется включить в сеть любой прибор.
Электростатический прибор улавливает электромагнитные импульсы, которое образует в кабелях проводящий ток. Прибор точен, но погрешности в работе могут создать внутренние конструкции и сырость в помещении.
По сути он состоит из двух приборов, которые могут осуществлять поиск электропроводки, в связке друг с другом. Для большей уверенности, что вы правильно определили маршрут прохождения проводов в стене, двумя приборами ведут с обеих сторон стены, если конечно это физически возможно.
Я лично держал этот прибор в руках, и что мне в нем особенно понравилось, это возможность переключаться между режимами, работы. В самом мощном режиме работы, искатель проводки BDS300 может провести обнаружение, проводки на глубине до 5 см.
Еще один удобный и простой вариант: отвертка-индикатор. Лучше всего выбирать современные типы, со светозвуковой сигнализацией, но для нахождения электропроводки пригодится и обычный пробник, у которого есть светодиодный индикатор. Такие устройства реагируют на электромагнитное поле электропроводки под напряжением. Такие отвертки очень легко использовать – дотроньтесь пальцем до специального окошка (индикатор серии MS) либо до жала (обычный индикатор), затем водите отверткой по стеке – она подаст сигнал в том месте, где в стенах есть провод. Способ не точен из-за малой глубины поиска (около 2 см) и значительной погрешности: в среднем индикатор покажет только канал шириной 10–20 см. Впрочем, вполне хватит, если вы решили просто повесить картину и не хотите зацепить кабель электропроводки.
Надежный и проверенный прибор для обнаружения проводки в стене – сигнализатор Е-121 («Дятел»). Он просто в использовании, при этом не только достаточно точно определяет расположение электропроводки под напряжением, но и находит места обрыва. Глубина поиска – до 7 см.
Не используя приборы
Иногда вопрос, как определить проводку в стене, реально решить и без специальных устройств.
В некоторых случаях можно осмотреть поверхность просто визуально: часто заделку проводов не удается сделать ровной, поэтому на стене можно различить выступы. Правда, это можно делать только без обоев, например, если вы делаете ремонт.
Иногда определителем электропроводки может стать даже смартфон Android либо ОС Mac: существуют специальные приложения, позволяющие определить канал проводки, например, Metall Detector. Увы, она тоже реагирует на посторонние металлические элементы.
Искатель проводки можно сделать из обычного радиоприемника: просто установите частоту 100 Кгц и водите по стене антенной – повышение шума покажет, что здесь проходит кабель. Хоть и не ювелирно точный способ, для нахождения канала он вполне подойдет.
Для поиска проводки в стене иногда используют компас. В первый раз проведите поиск, когда провода под напряжением, и запомните места, на которые он отреагировал. Затем следует отключить питание и проверить все места повторно: так вы определите местонахождение арматуры и прочих металлических деталей.
Видео «Как найти электропроводку в стене»
Видеоролик о том, как с помощью прибора CEM LA-1014 найти в стене срытую проводку. На видео также рассказывается, как работает прибор, как он реагирует на обнаружение проводов.
stenamaster.ru
Как найти проводку в стене: самые действенные способы
Оглавление:Как найти проводку в стене: профессиональный подходКак найти проводку в квартире: способы обнаружения кабеляАльтернативные поисковые системы
В некоторых ситуациях скрытая электрическая проводка может представлять собой настоящую проблему – в современных квартирах забить гвоздь в стену, чтобы повесить, к примеру, картину, отнюдь не безопасно. Связано это с обилием электрических кабелей в стенах и мастеров-дилетантов, которые не уделяют особого внимания правилам прокладки электрических кабелей в жилых помещениях. В этой статье вместе с сайтом stroisovety.org мы подробно рассмотрим вопрос, как найти проводку в стене – мы изучим как профессиональные способы, так и народные методы поиска скрытых электрических кабелей.
Как найти проводку в стене фото
Как найти проводку в стене: профессиональный подход
С помощью современных электронных приборов поиск проводки в стене отнюдь не является проблемой. Можно даже сказать больше – нынешние электронные устройства способны не только точно определять местоположение электрических кабелей, но и обнаруживать места порывов и даже снимать их параметры. Существуют разные детекторы данного типа – одни из них рассчитаны на профессиональное использование, а другие предназначены для бытового применения. Одни ищут проводку, залегающую практически на поверхности, а другие глубоко под землей. Разберемся с некоторыми из них более подробно – вдруг вы решите, что приобретение детектора кабеля будет для вас лучшим вариантом решения вопроса поиска скрытой электропроводки.
- Отечественное устройство Е-121 – в народе его называют «дятел». Отличное и недорогое решение, которое взяли на вооружение практически все современные электрики – данный прибор позволяет определить как место прокладки проводов, так и место их порыва. Глубина пробоя данного прибора составляет 5-7м.
- Датчик МS китайского производства – здесь имеется множество модификаций, но наиболее востребованной является MS-18. Устройство способно искать не только электропроводку, но и вообще любой металл, скрытый за чем-либо, в чем и основной их недостаток. В панельных домах оно реагирует даже на тонкую арматуру в плитах.
- ПОСП-1 – это снова отечественная электроника. Кроме порывов и места залегания кабеля, позволяет определять его характеристики, основываясь на переменном электромагнитном поле, создаваемом любыми проводами.
- GVD-504A, GVD-503, GVT-92, VP-440 – это тестеры европейского производства. Используются профессиональными электриками для обнаружения и анализа состояния скрытого электрического кабеля.
Поиск проводки в стене фото
В принципе, существуют и другие подобные устройства, позволяющие производить поиск и анализировать состояние электрической проводки. Сами понимаете, что их стоимость довольно высока, особенно если говорить о разовом использовании. В этом отношении лучше отдать предпочтение старым и проверенным в работе дедовским способам решения вопроса, как найти скрытую проводку в квартире или доме? О них и поговорим дальше.
Как найти проводку в квартире: способы обнаружения кабеля
Имеются два способа, которые с той или иной степенью точности позволяют решить вопрос, как найти проводку под штукатуркой, не прибегая к помощи специальных электронных приборов? Один из них является визуальным, а второй потребует наличия радиоприемника, работающего на частоте 100кГц. Начнем по порядку.
- Визуальный способ определения местоположения скрытой проводки. Здесь следует знать две вещи: во-первых, о стандартном расположении проводов в процессе их укладки и, во-вторых, о том, что в большинстве случаев провода укладываются в штробы, заделать которые невидим0 не получается. С последним все более или менее понятно, и использовать такой способ можно только в случае отсутствия декоративной отделки стен и то не всегда. К примеру, если стены отшпаклеваны или оштукатурены, то визуально найти провода и тем более уж ответить на вопрос, как найти обрыв проводки в стене, не получится. Что касается первого способа, то он хорош в тех случаях, когда на отделанную стену нужно повесить, например, картину – стопроцентную вероятность обнаружения кабеля он не дает. Заключается он в знании стандартной схемы разводки, которая предусматривает исключительно горизонтальное или вертикальное положение провода в стене. Приведу простой пример – по стандартной схеме провод от розетки или выключателя поднимается строго вверх, где дальше идет под потолком к распределительной коробке. Если разводка делалась профессионально, то так оно и есть.
- Поиск кабеля с помощью радиоприемника – это довольно простой и в некотором роде даже приятный способ, позволяющий обнаружить не только место прокладки электрического провода, но и решить вопрос, как найти обрыв скрытой проводки? Для этих целей подойдет любой, даже самый примитивный радиоприемник – включаем его, слушаем музыку и перемещаем вдоль стены, обращая внимание на появление шумов и потрескиваний. Скрытая электрическая проводка обязательно проявит себя помехами в виде шипения или потрескивания. Чтобы найти порыв провода таким способом или решить вопрос, как найти короткое замыкание в проводке, достаточно будет вести приемник вдоль обнаруженного кабеля и обращать внимание на поведенческие факторы шумов. Если услышали их изменения, значит это то, что вы ищите. Секретов в этом способе нет никаких – в некотором роде радиоприемник похож на детекторы, которыми пользуются современные электрики. Разница между ними заключается в специализации устройств, а вот принцип работы практически такой же.
Как найти проводку в квартире фото
Существует и третий способ, доступный владельцам современных смартфонов. Большинство современных телефонов оборудуется так называемым магнитным датчиком, который в паре со специальной программой способен отыскать не только местоположение кабеля, но и наличие в нем порыва. Подобные приложения разработаны для поиска металлов в земле, но, тем не менее, они отлично реагируют и на проводку в стене, которая обладает своим собственным электромагнитным полем. Вариант интересный, проверенный (работает), единственный его недостаток – необходимо иметь в своем распоряжении новенький смартфон, оборудованный магнитным датчиком.
Альтернативные поисковые системы
Использовать телефон как металлоискатель, конечно, хорошо, но, опять же, если речь идет о панельном доме, он вряд ли окажет какую-либо существенную помощь – виновником всему будет обилие арматуры в стенах. Существует еще один более приземленный способ обнаружения скрытой электрической проводки и ее порывов – это обычная индикаторная отвертка. На стопроцентный результат здесь рассчитывать также не приходится по одной простой причине – она способна среагировать только на порыв фазы. Для того чтобы определить место порыва, индикаторную отвертку нужно медленно вести вдоль провода и наблюдать за поведением светодиода – малейшие изменения в свечении укажут на место порыва. Держать отвертку нужно за оголенную металлическую часть – реагируя на статическое напряжение и на изменение электромагнитного поля вокруг провода, светодиод изменяет интенсивность свечения. К сожалению, если произошел обрыв нуля, такой индикатор окажется бессильным – как вариант, можно просмотреть смену фазировки.
Как найти обрыв скрытой проводки фото
И в заключение темы, как найти проводку в стене или определить порыв в ней, расскажу еще про одну методику. Для ее осуществления нужно уметь пользоваться мультиметром или простейшим тестером. Понадобится обыкновенный полевой транзистор (для этих целей хорошо подходит КП103 или ему подобный). Его сток и исток подсоединяется к щупам (не важно, какой и куда), а затвор используется в качестве щупа (при необходимости его даже можно удлинить). Тестер или мультиметр включается в режим измерения сопротивления – щуп ведут вдоль стены или провода, а малейшие изменения сопротивления указывают на место обрыва или местоположение электрического провода.
Как найти обрыв проводки в стене фото
В общем, варианты решения вопроса, как найти проводку в стене, есть, и как оказывается, их довольно много – как говорится, выбирайте на свой вкус, а вернее исходя из своих возможностей и познаний в электротехнике.
Автор статьи Александр Куликов
stroisovety.org
Как найти скрытую проводку самостоятельно
Электричество в доме
В процессе проведения ремонтных работ у исполнителя нередко возникает необходимость сверления стен и потолочных перекрытий. При этом вероятность повреждения скрытой электропроводки не так уж мала, причем последствия такого «попадания» чреваты не только повреждением оборудования, но и могут навредить человеку. Ввиду чего, практически каждому домашнему умельцу желательно понимать, как найти скрытую проводку, дабы исключить ее повреждение.
Исключение из правил
В ситуации, когда электрическая разводка выполнена с соблюдением всех строительных норм и правил ПУЭ, а также сохранилась проектная документация, разыскивать скрытые электро коммуникации возможно, и не придется. Ведь в таком случае все проводники прокладываются в полости ограждающих конструкций лишь вертикально и горизонтально, а все повороты укладываются под прямым углом (исключением являются накладные конструкции). В результате чего отследить предполагаемое место прокладки кабелей будет совсем несложно, ведь от каждой точки (розетки, выключателя) проводники будут уходить вертикально вверх , а после поворачивать горизонтально – в распределительную коробку.
Однако, даже в таких случаях может потребоваться точное определение места прокладки проводников, для чего целесообразно воспользоваться одним из нижеприведенных методов.
Современные способы поиска электропроводки
В настоящее время на рынке специализированного диагностического оборудования представлена масса приборов, способных определять наличие скрытой проводки с высоким уровнем точности. Однако, перед тем как производить описание их работы, желательно ознакомиться с принципом действия, который заложен в алгоритм большинства современных индикаторов.
Так, наиболее точным методом определения места прокладки скрытой проводки, является поиск под нагрузкой, предполагающий протекание в цепи электрического тока. Для чего вполне достаточным действием будет подключение к электросхеме любого потребителя (например, лампы). Причем работа прибора в таком случае основывается на электромагнитном воздействии, которое возникает в результате прохождения тока по проводнику.
Приборы, генерирующие собственное магнитное поле также применяются для поиска скрытых проводов. Причем суть метода заключается в том, что при попадании в зону созданного магнитного поля любого металлического элемента происходит небольшое искажение, которое и сигнализирует исполнителя о присутствии поблизости проводника. Однако подобный метод диагностики с одинаковым уровнем будет реагировать как на токопроводящие жилы, так и на прочие инженерные коммуникации, изготовленные на основе металла (трубы, арматура и т.п.).
Ввиду чего во многих современных приборах, предназначенных для поиска скрытой проводки сегодня используется оба из перечисленных методов анализа.
Типы устройств для обнаружения проводки
Сегодня домашнему мастеру не нужно «придумывать велосипед», ведь широкий спектр диагностических приборов имеется в продаже и может быть использован в ходе проведения строительных работ. Подбирать же наиболее подходящий вариант желательно с учетом индивидуальных факторов.
Отечественный сигнализатор скрытой проводки Е121 («Дятел»)
Популярный, недорогой прибор, который с одинаковым успехом может использоваться как профессионалами-электриками, так и домашними умельцами. Причем возможности указанного сигнализатора позволяют не только определять места прокладки электрокоммуникаций, скрытых под слоем штукатурки (до 70 мм), но даже указывать на зоны повреждения (обрыва) электрической цепи.
Сигнализаторы китайского производства серии MS
Отличаются низкой стоимостью и потому пришлись по вкусу начинающим умельцам. Однако помимо электрических проводников подобные тестеры – пробники (к примеру, MS-58М) с одинаковым успехом реагируют на все металлизированные предметы, находящиеся в стеновой или потолочной полости. Ввиду чего пользуясь указанным чудом инженерной мысли, следует быть весьма внимательным, дабы не принять обычный шуруп или кусок арматуры за искомый кабель. Также представленные приборы не реагируют на экранированные или обернутые в фольгу материалы.
Вдобавок, подобные индикаторы не могут справляться с поставленной задачей при повышенной влажности ограждающих конструкций (тестер будет указывать на наличие электропроводников в любой точке). Ввиду чего перед его использованием следует создать оптимальные условия микроклимата.
Если же говорить о преимуществах сигнализаторов серии MS, то помимо невысокой стоимости можно выделить большую чувствительность (погрешность поиска ±5-10 см) и возможность нахождения обрывов.
Профессиональные приборы
Аппарат ПОСП-1 , тестеры VP-440, GVD-504A, GVT-92, GVD-503 заслужили большое уважение среди профессионалов, так как позволяют с большой точностью решать поставленные задачи по поиску проводки и определению мест ее повреждения.
Как найти скрытую проводку без прибора
Иногда, для решения единичных задач можно прибегнуть к «дедовским способам» поиска электропроводки.
Первым вариантом является визуальное определение штроб, которое предполагает полное удаление отделочных материалов (обои, накладные конструкции). То есть другими словами определяется место прокладки трасс в таком случае путем визуального отличия структуры материала (штроба может несколько выделяться на общем фоне).
Если же вышеприведенный способ не дал желаемого результата, можно воспользоваться звуковым методом. Для чего достаточно выставить радиоприемник на частоту 100 кГц и перемещать его в пределах места поиска. При попадании в зону воздействия радиоволн электромагнитного поля, создаваемого проводниками, динамик будет издавать характерный хриплый звук.
Некоторые домашние умельцы утверждают, что проводники в стене можно обнаружить и при помощи постоянного магнита, привязанного на нитке. Для чего представленную конструкцию следует водить по стене и контролировать точки отклонения магнита. Однако оба из нижеприведенных вариантов предполагают выполнение работ при поданном напряжении на электропроводку.
Понимание того как найти скрытую проводку в будущем сможет помочь домашнему умельцу в решении многих строительных задач без аварийных ситуаций.
Читать еще:
Как проверить розетку мультиметром
Как рассчитать количество точечных светильников
Электрощиток своими руками
Как перенести розетку своими руками
С методикой поиска скрытой проводки можно ознакомиться с данном видеообзоре:
Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.
Добавить комментарий
domgvozdem.ru
