Гибкие связи для газобетона (анкера диаметр 6 мм)
Гибкие связи для газобетона применяются для соединения облицовочного слоя стены из кирпича и несущей конструкции из пористого материала, такого как газобетон. Используется как в двухслойных конструкциях (несущая стена+облицовка), так и трехслойных с теплоизоляцией и воздушным зазором при необходимости во всех видах малоэтажного строительства – дома, дачи, таунхаусы, коттеджи, хозяйственные и коммерческие помещения.
Гибкие связи Гален изготавливаются по инновационным технологиям из композитных материалов, снижают теплопотери зданий на 35%, не образовывая "мостиков холода", и не подвержены коррозии и термостойки, благодаря малому весу (в 6 раз легче аналогов из металла), удобны в ходе строительства и при транспортировке, что уменьшает накладные расходы.
Гибкая связь для газобетона является базальтопластиковым стержнем с нанесенным по всей поверхности песчаным напылением для лучшей адгезии с раствором, и механическим литым анкером для пористого материала из прочного износостойкого полипропилена с винтовой резьбой для надежного сцепления с газобетоном.
- Диаметр стержня – 6 мм, длина стержня от 180 до 400 мм
- Длина анкерной гильзы – 90 мм
- Прочность стержня при растяжении, не менее 1000 МПа
- Прочность стержня при изгибе, не менее 1000 МПа
- Усилие на вырыв гибкой связи из газобетона зависит от марки и плотности блока
- Марка газобетона Д400 – 2500 Н
- Марка газобетона Д500 – 3000 Н
- Марка газобетона Д600 – 4000 Н
Вы можете заказать гибкие связи по низким ценам у нас по тел.: 8 (495) 797-76-31,8 (929) 914-23-26.
Гибкие связи реализуются в коробках по 500 шт. Каждая упаковка комплектуется специальным ключом для легкого монтажа и грушей для продувания засверленного под монтаж отверстия.
Длина гибкой связи (L) для стены с воздушным зазором подбирается следующим образом:
L=90 мм+Т+40 мм+90 мм
где 90 мм — рекомендуемая глубина заделки гибкой связи в несущую стену, Т — толщина слоя утеплителя, 40 мм — величина воздушного зазора, 90 мм — рекомендуемая глубина заделки гибкой связи в облицовочный слой.
Для стены без вентилируемого зазора L=90 мм+Т+90 мм.
Для создания вентилируемого зазора Вам потребуется защелкивающийся фиксатор для гибкой связи. Фиксатор Гален изготавливается из ударопрочного и морозостойкого полипропилена. Он надевается на гибкую связь и прочно фиксирует слой утеплителя в необходимом положении. Характеристики фиксатора для гибкой связи: диаметр шляпки 80 мм, высота ножки 40 мм, количество в упаковке -1000 шт, продается в мешках, стоимость одного фиксатора 1.80 руб
Мы доставляем наш товар по всем регионам РФ, а также в страны СНГ. Работаем со всеми транспортными компаниями, а также имеем собственную логистическую службу. Стоимость доставки – от 500 руб, в зависимости от объема заказа и адреса доставки.
Наши преимущества:
Качество ведущего российского производителя композитных стройматериалов, гарантия на все поставки 5 лет!
Товар в наличии (под заказ - партии от 20 коробок, срок поставки товара под заказ – 1 день!)
Минимальные цены – гибкая связь от 8,17 руб!
Работаем как со строительными и торговыми компаниями, так и с частными лицами!
Индивидуальная система скидок постоянным клиентам и специальные цены для частных лиц, реферальная система для наших партнеров!
География доставки – вся Россия и страны СНГ!
Бесплатная доставка по Москве и МО при заказе от 30000 руб!
Установка гибких связей
Монтаж гибкой связи для газобетона выполняется в следующей последовательности:
На затвердевшей газобетонной стене отмечают место сверления отверстия под гибкую связь таким образом, чтобы после монтажа гибкой связи в газобетонный блок ее конец с песчаным напылением оказался в растворном шве облицовочного слоя.
Высверливают отверстие (диаметр сверла - 10 мм, глубина отверстия - 100 мм).
Полученное отверстие продувают от пыли грушей.
В готовое отверстие вставляют конец гибкой связи с анкером.
При помощи ключа анкер закручивают до упора. При этом анкерная гильза должна быть полностью погружена в газобетонный блок.
Возводят облицовочный слой (при необходимости крепят изоляцию).
Рекомендуемая глубина заделки гибкой связи «Гален» в несущую стену и в облицовочный слой – 90 мм.
Количество связей определяется проектом. Обычно на один квадратный метр стены требуется не менее 5 изделий.
Сертификация
Технические условия «Базальтопластиковый анкер «Гален» для газобетона» ТУ 5714-013-13101102-2012
Сертификат соответствия № POCC RU.AЮ31.Н15265
Сертификат соответствия № PОCC RU.АЮ31.Н16204 Срок действия до 06.11.2018
Протокол сертификационных испытаний № 622/708-2016 от 03.11.2016
galenmsk.ru
Гибкие связи для газобетона - маркировка, установка и цены производителей
Газобетон получает все большее распространение у строителей. По сравнению с жесткими арматурными анкерами, которые могут фиксировать стену только от горизонтального смещения, гибкая связь решает проблему установки перегородки после завершения строительства. Ее можно разместить, используя разное положение уровня шва между рядами в двухслойной кладке. Помимо этого, при использовании такого элемента исключаются деформирующие напряжения, свойственные жестким связям. Это связано с неравномерной усадкой несущей стены, перегородок или самонесущей лицевой стены.
Широкое применение для повышения энергоэффективности таких строений получили базальтовые гибкие связи для газобетона. Она представляет собой базальтопластиковый стержень с песчаным покрытием одного конца, и винтовой частью другого, выполненного из ударопрочного полиамида.
Применение и маркировка
По своему назначению гибкие связи делятся:
- для надежного соединения соседних слоев кладки — обычно лицевой и несущей;
- для фиксирования в стенах здания перегородок, это может выполняться в несущих или ненесущих стенах.
На сегодняшний день широкое применение получили гибкие связи для монтажа газобетона Гален, предназначенные для соединения облицовочного кирпичного слоя к внутренней стене. Они имеют вид стержня круглого сечения диаметром шесть миллиметров с винтовым формованным анкером на конце. Поверхность стержня имеет песчаное напыление, которое позволяет повысить их адгезию с раствором, используемым для кладки стены. Применяются они как для двухслойных, так и трехслойных конструкций с внутренним утеплением.
При покупке изделия всегда нужно обращать внимание на маркировку. Здесь указываются технические характеристики: диаметр и длина связи; тип; материал, применяемый при изготовлении. Например: БПА-300-6-Газобетон — характеризует гибкую связь как: базальтопластиковая арматура, длиной 300 мм, диаметром 6 мм, используемую для укладки газобетонных плит.
БПА – базальтопластиковая арматура;ГС – связь, выполненная из углеродистой стали, имеет антикоррозионное покрытие;ГСЕ – изготовлена из антикоррозионной стали.
Технология установки связей при строительстве предусматривает:
- На стене отмечают места для сверления отверстий таким образом, чтобы после установки гибкой связи в газобетон ее конец с песчаным напылением был на уровне растворного шва облицовочного слоя.
- Дрелью со сверлом диаметром 10 мм высверливают отверстие глубиной 100 мм. Затем его очищают от пыли с помощью груши.
- Далее в отверстие устанавливают анкерный конец гибкой связи и при помощи ключа закручивают до упора, так, чтобы анкерная гильза полностью находилась в газобетонном блоке.
- При необходимости устанавливают утеплитель.
- Выполнение монтажа облицовки.
Оптимальным вариантом считается, когда гибкий фиксатор погружен в облицовочный кирпичный слой на 90 мм.
Число связей, необходимых для проекта, определяется площадью стен. Как правило, на одном квадратном метре стены устанавливается пять штук.
Преимущества базальтовых гибких связей для газобетона
- обеспечивается высокая надежность полученного соединения за счет прочности материала;
- тепловая однородность повышается, влажностный режим улучшается, а небольшая теплопроводность материала предотвращает образование «мостиков холода»;
- монтаж производится быстро и легко за счет минимального числа операций;
- все вышеперечисленное и плюс небольшая цена самих анкеров удешевляет строительство.
Производители
Купить гибкие анкера для газобетона можно у таких компаний, как:
«ДИАМАНТ СТРОЙ» — предоставляет гибкие связи «Гален», которые поставляются непосредственно от завода-изготовителя по лучшим ценам.
ООО «ХЕБЕЛЬ-БЛОК» — лидер в центральной России по продаже газосиликата и гибких связей для него.
«Славдом» — предоставляет широкий ассортимент анкеров из нержавейки, базальтопластика и стеклопластика, а также арматуры используемой в кирпичной кладке
YTONG ENERGO — за выпуск продукции высокого качества получила золотую медаль и титул Лауреата в 2010 году на конкурсе Quality International.
hardstones.ru
Гибкие связи для газобетона для строительства зданий
Гибкие связи для газобетона предназначены для крепления облицовочного слоя из мелкоштучного материала и утеплителя к основанию из пористого материала, такого как газобетон или пенобетон.
конструкция
Гибкая связь для газобетона состоит из следующих элементов: - анкерный элемент - формованная гильза из высокопрочного пластика; - базальтопластиковый стержень со сплошным песчаным покрытием. Для закрепления теплоизоляционного слоя в конструкции стены, имеющей вентилируемый зазор, применяется пластиковый фиксатор (комплектуется отдельно). Монтаж гибкой связи осуществляется путем ее завинчивания специальным ключом. Ключ комплектуется по 1 штуке на коробку гибких связей.
нормативная база
Технические условия «Базальтопластиковый анкер «Гален» для газобетона» ТУ 5714-013-13101102-2012
Сертификат соответствия № PОCC RU.АЮ31.Н16204 Срок действия до 06.11.2018
Протокол сертификационных испытаний № 622/708-2016 от 03.11.2016
технические характеристики
| Длина гибкой связи | от 180 до 500 мм |
| Диаметр стержня | 6 мм |
| Длина анкерной части гильзы | 90 мм |
| Прочность стержня при растяжении, не менее | 1 000 МПа |
| Прочность стержня при изгибе, не менее | 1 000 МПа |
| Усилие вырыва гибкой связи из газобетона Д400 /Д500 /Д600, не менее | 2 500/ 3 000/ 4 000 Н |
galencomposite.ru
Гибкие связи для газобетона | МираПластик
Гибкие связи с песчаным покрытием для газобетона
Фиксатор в набор не входит, приобретается отдельно!
Специальные гибкие связи для газобетона. Крепеж прост в работе и имеет высочайшую надежность. Отличное решение для любых объектов по привлекательной цене.
Конструкция. Гибкие связи изготавливаются из базальтопластиковой арматуры диаметром 5 мм (композит из базальтовых волокон с эпоксидной смолой), имеют покрытие из песка. В комплекте пластиковый дюбель для газобетона диаметром 10 мм.
Особенности и преимущества. Связи обладают высокой прочностью, устойчивостью ко всем негативным воздействиям окружающей среды, предотвращают появление мостиков холода и крайне долговечны. Песчаное покрытие повышает адгезию к раствору.
Области применения. Купить гибкие связи для газобетона можно для облицовки стен кирпичом с промежуточным слоем утеплителя и без него. Крепеж может использоваться в любых типах зданий.
Расчет и установка гибкой связи для газобетона
Для достижения надежного результата при использовании гибких связей для газобетона следует соблюдать несколько рекомендаций по подбору крепежа и его монтажу.
Подбор длины и количества базальтовых гибких связей
Размер базальтопластиковой арматуры для пенобетонов в общем случае рассчитывается по простой формуле:
L=(90…150)+T+d+90
Где L – общая длина крепежа, 90…150 – глубина установки крепежа со стороны несущей стены, T – толщина теплоизоляционного материала, d – величина зазора между теплоизолятором и облицовкой, 90 – глубина установки крепежа со стороны облицовки.
Нетрудно понять, что в случае отказа от теплоизолятора в расчет не берется величина T, а если проектом не предусмотрен воздушный зазор, то из расчетов удаляется и величина d.
Особо следует сказать о глубинах заделки гибких связей. Согласно техническим регламентам, минимальная величина заглубления анкера в несущую стену должна составлять не менее 90 мм, максимальная – не более 150 мм. Однако величина заглубления в облицовочный слой не должна превышать 90 мм. Такой разброс дает широкие возможности по выбору длин гибких связей.
Для несущей стены из газобетона следует брать около 5 гибких связей на квадратный метр
Монтаж гибких связей для газобетона
Установка гибких связей осуществляется на несущие стены из газобетона любых типов и марок (как из блоков, так и наливные). Если стена изготавливается методом заливки жидкого газобетона в опалубку, то следует дождаться его полного затвердения.
Монтаж выполняется в несколько простых шагов:
-
На несущей стене разметить отверстия под крепеж таким образом, чтобы на одном кв.м размещалось около 5 гибких связей, причем крепежи должны располагаться строго по швам будущего облицовочного слоя;
-
Просверлить и прочистить отверстия диаметром 10 мм под дюбеля;
-
Установить гибкие связи с дюбелями;
-
При наличии теплоизолятора (пенополистирола или минеральной ваты) наткнуть плиту или мат на гибкие связи;
-
При наличии воздушного зазора – зафиксировать теплоизоляционный слой фиксирующими шайбами;
-
Возвести облицовочный слой.
Расстояния между гибкими связями следует выбирать в соответствии с типом теплоизоляционного материалами, размерами его листов и способом укладки. При шахматной укладке листов теплоизолятора крепеж устанавливается в углах и на длинных гранях, расстояния между связями составляет 0,5 – 0,6 метров. Если же используется пенополистирол, который укладывается вертикально, то гибкие связи по вертикали имеют расстояние 1 метр, по горизонтали – 0,25 метра. На углах здания, у проемов, парапетов и деформационных швов количество крепежей увеличивается примерно вдвое.
Какой-либо дополнительной обработки кладка не требует. Полную прочность вся стена достигает после затвердения раствора в кладке облицовочного слоя.
miraplastic.ru
Гибкие связи для газобетона — M-Technology
| Наименование | Длина, мм | Уп./шт. |
| БПА 180-6-газ-н | 180 | 500 |
| БПА 190-6-газ-н | 190 | 500 |
| БПА 200-6-газ-н | 200 | 500 |
| БПА 210-6-газ-н | 210 | 500 |
| БПА 220-6-газ-н | 220 | 500 |
| БПА 230-6-газ-н | 230 | 500 |
| БПА 240-6-газ-н | 240 | 500 |
| БПА 250-6-газ-н | 250 | 500 |
| БПА 260-6-газ-н | 260 | 500 |
| БПА 270-6-газ-н | 270 | 500 |
| БПА 280-6-газ-н | 280 | 500 |
| БПА 290-6-газ-н | 290 | 500 |
| БПА 300-6-газ-н | 300 | 500 |
| БПА 310-6-газ-н | 310 | 500 |
| БПА 320-6-газ-н | 320 | 500 |
| БПА 330-6-газ-н | 330 | 500 |
| БПА 340-6-газ-н | 340 | 500 |
| БПА 350-6-газ-н | 350 | 500 |
Новинка: гибкие связи для газобетона
Изготовленные из базальтопластика — современного композитного материала, с использованием технологий нового поколения, долговечные гибкие связи для газобетона, диаметр которых составляет 6 мм, используются для надежного соединения элементов облицовочного слоя, который выполняется из мелкоштучного материала (например, кирпича), с возведенной из пористого материала внутренней стеной.
Базальтопластиковые анкеры или гибкие связи для газобетона внешне похожи на стрежни с круглым сечением (диаметр 6 мм), снабженные формованным винтовым анкером и покрытые песком, за счет чего достигается оптимальная адгезия к любому кладочному раствору.
Особенности маркировки
Маркировка БПА-300-6-Газобетон расшифровывается следующим образом:
- БПА означает «базальтопластиковая арматура»
- число 300 указывает на длину конкретного анкера
- цифра 6 определяет диаметр данного стержня
Применение
Не имеющие аналогов за рубежом и в России базальтопластиковые анкеры (они же гибкие связи) для газобетона гален являются отличной альтернативой распространенным металлическим элементам и могут быть использованы как для двухслойных (кирпичная кладка плюс газобетон), так и для трехслойных (кирпичная кладка, утеплитель, газобетон) конструкций.
Высококачественные гибкие связи (базальтопластиковые анкеры) для газобетона гален с глубиной анкеровки до 90 мм характеризуются высокими показателями. Такие показатели, как «разрушающее напряжение» на изгиб и при растяжении, составляют не менее 1000 МПа, а так называемое усилие «вырыва» — не менее 2500 Н.
Как правильно подбирать гибкие связи для газобетона?
Специалисты компании предлагают простую и удобную формулу для оперативного выбора марки гибкой связи для стены с вентилируемым зазором, необходимой в каждом конкретном случае: «L = 90 мм + Т + 40 мм + 90 мм». Где L – это искомая длина гибкой связи, первые 90 мм – это глубина заделки (рекомендуемая) стержня в несущую стену, Т – это показатель толщины слоя из утепляющего материала, 40 мм — это величина имеющегося воздушного зазора, вторые 90 мм – это глубина заделки (также рекомендуемая) анкера в слой облицовки.
Если в стене нет вентилируемого зазора, то формула выглядит следующим образом: «L = 90 мм + Т + 90 мм» при вышеуказанных обозначениях.
Технические характеристики
Смонтированная гибкая связь в зависимости от марки газобетона имеет следующие показатели:
| Марка газобетона (плотность) | Значение усилия на вырыв, не менее Н | Разрушающее напряжение на изгиб, не менее Мпа | Разрушающее напряжение при растяжении, не менее Мпа |
| Д400 | 2500 | 1000 | 1000 |
| Д500 | 3000 | 1000 | 1000 |
| Д600 | 4000 | 1000 | 1000 |
Как показывает практика, на 1 м2 поверхности необходимо установить не менее пяти изделий; однако их точное количество определяется на стадии проектирования. Долговечные базальтопластиковые анкера (гибкие связи) для газобетона обеспечивают качественное соединение частей ограждающих конструкций и выгодно отличаются простотой в монтаже, который производится с использованием специальных приспособлений — так называемой «груши» для прочистки каналов и монтажного ключа, входящих в комплект (упакованы в коробки) при поставке, в определенной последовательности:
- после затвердевания на стене из газобетона маркируются места для сверления отверстий под гибкие связи таким образом, чтобы покрытые песком крайние элементы гибких связей достигали растворных швов в облицовочном слое;
- выполняются отверстия глубиной до 100 мм , для чего используют специальные сверла диаметром около 10 мм ;
- готовые отверстия продуваются «грушей», чтобы удалить образовавшуюся пыль, после чего в них помещается анкер (анкерную гильзу необходимо полностью погрузить в блок газобетона) и закручивается при помощи ключа до упора;
- на данном участке возводится слой облицовки с изоляцией (при необходимости).
Преимущества гибких связей для газобетона
Отечественные анкеры из базальтопластика представляют собой отличное решение и для строительства, и для эксплуатации конструкций различной сложности за счет высокой надежности крепления и снижения стоимости; благодаря более высокой температурной однородности и устранению «мостиков холода», а также низкой теплопроводности и простой установки, требующей минимального на сегодняшний день количества операций. Используя прочные гибкие связи для газобетона, можно существенно оптимизировать тепло-влажностный режим эксплуатации здания, тем самым повысив его энергоэффективность.
Базальтопластик представляет собой стабильный композитный материал, состоящий из базальтовых волокон и органического связующего; заметим, что земная кора на 30% сложена из базальта, так что запасы его практически неисчерпаемы. Базальтовые волокна обладают высокой прочностью, в три раза превышающей показатель стали, и низкой плотностью – вес базальтопластиковых изделий, срок службы которых составляет до ста лет, в четыре(!) раза меньше, что обеспечивает экономию при транспортировке и позволяет существенно увеличивать высоту возводимых конструкций. Изделия из базальтопластика без видимых изменений переносят длительное воздействие высоких температур (около 700°С), а также способны выдерживать нагрев до 1000°С; благодаря более низкой (примерно в сто раз по сравнению с металлом) теплопроводности, теплоэффективность возведенных с его использованием стен доходит до 35%. Таким образом, базальтопластик на сегодняшний день является оптимальным по соотношению цены и качества строительным материалом.
Гибкие связи для газобетона, произведенные из базальтопластика (ТУ 5714-006-13101102–2009) согласно ТС 2352–08, полностью соответствуют отечественным и европейским стандартам безопасности, качества и экологической чистоты, что подтверждается соответствующими сертификатами.
Гибкие связи для газобетона широко используются для корректного и прочного присоединения облицовки из керамического кирпича или другого мелкоштучного материала к выполненным из газобетонных блоков внутренним стенам. Гибкие связи (или базальтопластиковые анкеры) для газобетона пользуются все большим спросом, ведь именно газобетон на сегодняшний день является одним из самых распространенным строительным материалом, а методы повышения энергоэффективности зданий (сооружений) из искусственного камня как никогда актуальны. Вот уже более десяти лет, как в нашей стране, так и за рубежом, массовый потребитель высоко ценит долговечность, низкую теплопроводность и прочность, которыми обладают простые в монтаже гибкие связи, обеспечивающие адекватное соединение конструктивных элементов. Высокое качество и доступные цены выделяют гибкие связи для газобетона в ряду аналогичных изделий из привычных материалов – металла и стеклопластика. Сравнительно более легкие гибкие связи из базальтопластика снижают нагрузку на фундамент, продлевая эксплуатационный срок здания (сооружения), сокращая итоговую смету и оптимизируя сроки строительства, а огнестойкость и пожаробезопасность подтверждаются испытаниями, произведенными согласно ГОСТ 30247.0–94 30247.1–97.
m-technolog.ru
Гибкие связи для газобетона и облицовочного кирпича: виды, стоимость
Современный газобетон – очень хороший теплоизолирующий материал. Но при всех достоинствах у этого материала есть один недостаток – он не эстетичен. Поэтому любое строение, выполненное из газоблоков, требует дополнительной облицовки. Для этих работ часто используют кирпич. Кладка из декоративного материала совершенно меняет внешний вид здания, придает ему законченность и красоту.
Оглавление:
- Общая информация
- Виды и маркировка гибких связей для газобетона
- Способ установки
- Примерная стоимость
Раньше облицовку крепили к стене тонкими прутами арматуры, но наука шагнула далеко вперед. Теперь для соединения облицовочного слоя со стеной здания используют базальтопластиковые анкеры. Пока что этот наноструктурированный материал не имеет аналогов на строительном рынке.
Особенности
Гибкие связи представляют собой стержни с круглым сечением и диаметром 6 мм с нанесенным на всю поверхность песчаным напылением. Для закрепления в газобетонном блоке один их конец снабжен винтовым анкером, который, раскрываясь при вкручивании, крепко удерживает связь в стене. В зависимости от способа применения длина их варьируется от 180 до 350 мм.
Какой бы высокой теплоизоляцией ни обладал газобетон, в наших климатических условиях дополнительный слой утеплителя не помешает. Между кирпичной облицовкой здания и стеной из газоблоков оставляется свободное пространство, часть которого по желанию заполняется утепляющим материалом.
Гибкая арматура используется для объединения всей конструкции в одно целое. Она выполняет сразу несколько функций:
- лицевой кирпич надежно крепится к стенам здания;
- утеплитель плотно прижимается к газобетону, исключается его сползание или оседание;
- по всей площади сохраняется вентилируемый зазор одинаковой ширины.
При большой прочности и крепости композитную арматуру можно изгибать, что позволяет размещать ее между разноуровневыми швами в двойной кладке. При неравномерной усадке конструкций из газоблоков или фундамента в анкерах «Гален», в отличие от металлических стержней, не возникает деформирующее напряжение, могущее разрушить конструкцию.
Благодаря песчаному напылению, достигается отличное сцепление штырей с раствором, диаметр связей не нарушает толщину кладочного шва, что положительно сказывается на внешнем виде облицовки.
Пластиковая составляющая анкеров не подвержена коррозии из-за конденсата, образующегося в холодное время года на их поверхности, она обладает низкой теплопроводностью (не может служить «мостиком холода»), потери тепла с поверхности газоблоков снижаются до 35 %.
Гибкие связи из композитной арматуры устойчивы к щелочной среде кладочного раствора, имеют высокую прочность на разрыв (в 3 раза крепче металлических), ну и, наконец, они надежны, долговечны, просты в установке и прослужат на своем месте не одно десятилетие.
Маркировка и виды базальтопластиковых стержней
Перед приобретением связей необходимо определиться, будет облицовка с утеплением или без него (от этого зависит их длина), и обратить внимание на обозначения.
Например, БПА 200-6 Газобетон; БПА 20-6-2П.
Это значит:
- БПА – базальтопластиковая арматура;
- 200 – длина стержня;
- 6 – его диаметр;
- Газобетон – предназначен для установки в конструкции из газоблоков.
- 2П – два песчаных анкера.
В первом случае маркировка говорит о том, что связь имеет пластиковую анкерную гильзу, а во втором – что вместо гильзы используется песчаное напыление с обеих сторон. Большей популярностью пользуются стержни с анкером.

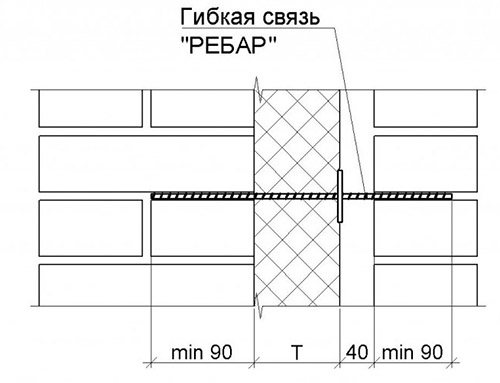

Подобрать нужную длину связей (L) можно, применив следующий расчет:
L=90 мм+Т+40 мм+90 мм.
Первые 90 – глубина отверстия в стене из газоблоков, обычно это длина анкерной гильзы на конце штыря, которая погружается в блок полностью.
Т – это толщина используемого утеплителя.
40 – ширина воздушного зазора, он оставляется для естественного вентилирования во избежание оседания конденсата на утеплителе, что способствует его промерзанию и ухудшению теплоизоляционных свойств.
Вторые 90 мм – это глубина закладки связи в швы лицевого кирпича.
Эта схема может меняться в зависимости от того, будет ли устанавливаться утепляющий материал, или оставляться вентилирующий зазор.
По виду гибкие анкеры «Гален» российского производства отличаются только длиной, они выпускаются от 180 мм до 350 с шагом в 10 мм, но самые востребованные размеры на 200, 220, 270, 300, 320 и 350 мм.
Монтаж связей для газобетона
Установка гибкой композитной арматуры проще, чем металлической, главное, иметь необходимый инструмент и желание. На стене из газоблоков размечаются места сверления под анкеры. Обычно их располагают на расстоянии 50 мм друг от друга по ширине и столько же по высоте. Ряды должны идти параллельно кладочным швам облицовки. Сверлом диаметром 10 мм по меткам высверливаются отверстия глубиной 100 мм, пыль из них выдувается специальной грушей.
Связи вставляются на всю длину анкерной гильзы, с помощью ключа закручиваются до упора, на них при необходимости крепится теплоизоляция и прижимается защелкивающимся пластиковым фиксатором. Далее все отверстия тщательно заделываются цементно-песчаным раствором, и дальнейшие работы можно вести только после полного его схватывания во избежание расшатывания стержней. Дополнительные анкера с шагом 300 мм ставятся в углах здания, по периметру проемов, в районе деформационных швов и у парапета.
Выводится несколько рядов лицевого кирпича (на высоту нижней отметки), а дальше концы связей с песчаной посыпкой постепенно заделываются в швы облицовки. Количество стержней определяется самостоятельно, но на 1 м2 стены из газоблоков должно быть не менее пяти изделий. Груша, как и специальный ключ для монтажа идут по 1 штуке в каждом комплекте вместе с гибкой арматурой.
Все работы по устройству облицовочного защитного слоя необходимо производить при температуре наружного воздуха не менее 0°С.
Обзор цен на различные виды гибких связей
На рынке стройматериалов композитная арматура совсем недавно, она не так распространена, как металл, поэтому и спрос на нее еще небольшой. Купить гибкие стержни можно на специализированных складах, магазинах или на строительных интернет-сайтах (розничная стоимость не сильно зависит от способа покупки).
| Марка связи | Цена минимальная, рубли/шт | Цена максимальная, рубли/шт |
| БПА 200-6 | 11,22 | 13,54 |
| БПА 220-6 | 11,84 | 14,46 |
| БПА 250-6 | 13,09 | 16,04 |
| БПА 270-6 | 13,71 | 16,97 |
| БПА 300-6 | 14,88 | 18,48 |
| БПА 320-6 | 15,57 | 19,48 |
| БПА 350-6 | 17,94 | 20,99 |
Но если требуется купить много стержней, тогда экономия очевидна. Если еще учесть, что композитная арматура гораздо легче металлической, работать с ней проще и удобней, и по стоимости она выходит в несколько раз дешевле, то становится понятным – это самый лучший и выгодный вариант.
Похожие статьи- Отделочный камень: декоративные, гибкие изделия, особенности производства, видео-инструкция, фото
Современное общество, уставшее от высокотехнологичных строений из стекла и бетона все больше тянется к природным материалам. Отделочный камень для... - Фундамент для беседки из кирпича, труб и ФБС своими руками, цена стройматериалов за м3
Владельцу частного дома или дачи , желающему приятно провести время на свежем воздухе с защитой от солнца и дождя, потребуется беседка. Конечно, в... - Арболит или газобетон: что лучше для строительства, сравнение цен и характеристик
Большое разнообразие стеновых материалов на строительном рынке позволяет выбрать наиболее приемлемый вариант, ориентируясь на конкретные условия...
genmontage.ru
• Рекомендации по установке гибких базальто-пластиковых связей на газобетон | ImhoDom.Ru
Длина гибкой связи для газобетона подбирается в зависимости от толщины теплоизоляционного слоя (если устанавливается утеплитель для стен), наличия вентиляционного зазора между облицовочным кирпичом и утеплителем, а также шириной лицевого кирпича. Например, длина гибкой связи для газобетона с 50мм слоем утеплителя для стен и лицевым кирпичом шириной 12см составит 250мм.
по ТУ 57 1490-002-13101102-2002 в строительстве трехслойных кирпичных стен или стен из других штучных материалов, монолитных стен с кирпичной облицовкой.
1. Данные рекомендации применяют при строительстве трехслойных кирпичных стен или стен из других штучных материалов, монолитных стен с кирпичной облицовкой.
2. Рекомендации определяют только применение БПА, остальные элементы трехслойной конструкции проектируют и строят в соответствии с действующими нормативами.
3. Базальтопластиковая арматура БПА применяется для трехслойных кирпичных и других штучных материалов, монолитных железобетонных стен с кирпичной облицовкой.
4. Основные показатели базальтопластиковой арматуры БПА:
- разрушающее напряжение при растяжении ~1000 МПа,
- модуль упругости при растяжении 70000 МПа,
- коэффициент теплопроводности 0,45 Вт/м2×°С
- диаметр 6 мм
5. Для обеспечения адгезии со строительным раствором арматура БПА изготавливается с анкерными зацепами на концах, в виде утолщений из песка на эпоксидной смоле.
Для кирпичных стен минимальная глубина заделки связей БПА в растворный шов внутренней стены – 90 мм, максимальная - 150 мм. Глубина заделки в растворный шов наружной стены– 90 мм.
Для монолитной стены с облицовкой заделка в несущий слой на длину дюбеля, в облицовочный - 90 мм.
6. Для возможности устройства воздушной прослойки между утеплителем и наружным слоем стены,базальтопластиковая арматура БПА комплектуется фиксирующей прижимной шайбой из полиамида
7. Количество связей на 1 м2 глухой стены – не менее 4 шт.
8. При утеплении кирпичных стен минераловатной плитой шаг связей БПА по вертикали – 500-600 мм(высота плиты), по горизонтали – 500 мм (см. рис.1).
| Рис.1 Схема установки связей в основном поле стены при утеплении стен минватой
|
При утеплении кирпичных стен пенополистиролом или пенополиуретаном шаг связей БПА по вертикали равен высоте плиты, но не более 1000 мм, шаг по горизонтали – 250 мм, но не более шага из расчета 4 шт./м2 (см. рис.2).
| Рис.2 Схема установки связей в основном поле стены при утеплении стен пенополистиролом |
При утеплении монолитных железобетонных стен и изготовлении железобетонных изделий шаг связей БПА по вертикали и по горизонтали – 500 мм.
9. Дополнительно связи ставят по периметру проемов, у деформационных швов, у парапета, с шагом 300 мм и в углах здания в соответствии с рис.3,4,5,6.
| Рис.3 Схема установки связей у проемов | |
| Рис.4 Схема установки связей у деформационного шва | |
| Рис.5 Схема установки связей у парапета | |
| Рис.6 Схема установки связей в углу строения |
10. Кирпичные стены с теплоизоляцией из пенополистирола и пенополиуретана рекомендуется класть в следующей последовательности (см. рис.7):
| Рис.7 Последовательность возведения стен с теплоизоляцией из пенополистирола |
10.1 кладется наружный слой до следующего уровня связей,
10.2 монтируется теплоизоляционный слой (верх должен быть выше наружного слоя примерно на высоту одного ряда кирпича),
10.3 кладется внутренний слой до уровня следующих связей,
10.4 ставят связи, протыкая их через теплоизоляционный слой (если горизонтальные швы наружного и внутреннего слоев, в которые ставятся связи, не совпадают, то во внутреннем слое связи ставятся в вертикальном шве с тщательной заделкой шва цементно-песчаным раствором),
10.5 кладутся по одному ряду кирпича в наружном и внутреннем слоях.
10.6 далее кладка выполняется по выше приведенной последовательности.
11. Кирпичные стены с теплоизоляцией из минераловатной плиты рекомендуется класть в следующей последовательности (см. рис.8):
| Рис.8 Последовательность возведения стен с теплоизоляцией из минваты |
11.1 кладется наружный слой до следующего уровня связей,
11.2 кладется внутренний слой до уровня следующих связей,
11.3 монтируется теплоизоляционный слой,
11.4 связи укладывают на плиту утеплителя, (если горизонтальные швы наружного и внутреннего слоев, в которые ставятся связи, не совпадают, то во внутреннем слое связи ставятся в вертикальном шве с тщательной заделкой шва цементно-песчаным раствором).
11.5 кладется по одному ряду кирпича в наружном и внутреннем слоях
11.6 далее кладка выполняется по выше приведенной последовательности
12. При возведении монолитных стен с последующей облицовкой кирпичом, монтаж рекомендуется выполнять в следующей последовательности:
12.1 В монолите сверлят отверстия на глубину дюбеля, в которые забивают связи до полного расклинивания дюбельного наконечника.
12.2 На свободные концы связей накалывают плиту утеплителя, закрепляют ее фиксаторами, которые защелкивают пассатижами.
12.3 Далее ведут кладку облицовочного слоя. Ножка фиксатора имеет длину соответствующую ширине воздушного зазора, поэтому она должна упираться в крайний кирпич.
Не забудьте, при использовании утеплителя для стен необходимо дополнительно использовать фиксатор для надежного крепления теплоизоляции к газобетонной стене.
Фиксаторы служат для обеспечения плотного прилегания теплоизоляции к несущей конструкции и создания воздушного зазора.
Фиксатор для гибкой связи 4 мм имеет диаметр 45 мм.
Фиксатор для гибкой связи 6 мм имеет диаметр 80 мм.
http://galen.su/
imhodom.ru
