Свайно-ленточный фундамент своими руками. Бетонный фундамент свайный
Свайно-ленточный фундамент своими руками - подробная методика! Узнайте
Свайно-ленточный фундамент – разновидность монолитного фундамента для пучинистых и слабых грунтов. Его особенность заключается в том, что стены здания опираются на сплошной мелкозаглубленный ленточный фундамент по периметру, а прочное сцепление с твердыми слоями грунта обеспечивается за счет свай, заглубленных ниже глубины промерзания. Такая конструкция позволяет, с одной стороны, уменьшить затраты на строительство, а с другой – обеспечить прочность и высокие нагрузочные характеристики здания.
Делаем свайно-лентончный фундамент для дома своими руками
Достоинства свайно-ленточного фундамента
- Невысокая цена;
- Выполняется быстро, можно сделать свайно-ленточный фундамент своими руками без применения специальной техники;
- Возможна установка на участках с любым рельефом;
- Отлично противостоит пучению и сезонным подвижкам почвы.
Из недостатков можно отметить невозможность устройства полноценного подвала.
Конструкция и область применения свайно-ленточных фундаментов
Свайно-ленточный фундамент передает нагрузку здания на грунт с помощью двух конструктивных частей: фундаментной ленты, установленной по периметру здания и под несущими перегородками, и сваями, обеспечивающими прочность фундамента во время сезонных подвижек грунта. Сваи и лента фундамента усилены арматурой. Сваи могут быть выполнены как буронабивным способом, так и с помощью асбестоцементных труб, залитых бетоном. В последнее время большую популярность получили металлические винтовые сваи, имеющие буровые лопасти на нижнем конце. Лента фундамента выполняется с помощью заливки бетоном.
Свайно-ленточные фундаменты применяют для частного малоэтажного строительства домов, коттеджей, других строений, имеющих полуподвальное помещение. Их можно устанавливать на грунтах, склонных к пучению, а также на участках с большим перепадом высот. Такой фундамент обходится значительно дешевле и выполняется быстрее, чем заглубленный.
Конструкция свайно-ленточного фундамента
Технология выполнения
- Подготовка участка сводится к расчистке от мусора, выравниванию и разметке. Траншею под ленту фундамента копают неглубокую, до полуметра. Дно траншеи отсыпают песком или гравием, обеспечивающим отвод воды от фундамента и уменьшающим пучение прилегающих слоев грунта. По углам, в местах пересечения несущих конструкций, а также по периметру стен примерно через 2 метра буром выполняют скважины под сваи. Глубина скважин – на 0,3-0,5 м больше глубины промерзания грунта. Диаметр скважин выбирают так, чтобы сваи свободно входили в скважину.
Роем скважины под сваи
- В скважины насыпается речной песок, образующий подушку толщиной 15-20 см. Песок проливают водой и трамбуют. После устанавливают асбестоцементные или металлические трубы, заливают на 30-40 см бетоном и приподнимают их на 20 см. Бетон, вытекая в пространство под сваей, образует расширение, так называемую подошву. Она обеспечивает более прочное сцепление свай с твердыми слоями грунта. Пока бетон не схватился, выравнивают вертикальное положение опор по уровню. После застывания бетона внутрь трубы вставляют арматурный каркас, выполненный из нескольких металлических прутков, связанных проволокой и образующих решетку. Высота арматуры должна быть такой, чтобы она выставлялась из трубы и доходила почти до верха ленты фундамента.
Процесс установки асбестобетонных труб и армирование каркаса
- Над поверхностью грунта выполняют деревянную опалубку требуемой высоты. Собирают опалубку с помощью гвоздей или саморезов, в углах укрепляют брусками. Все выступающие конструкции располагают с внешней стороны опалубки. Стенки укрепляют подкосами и стяжками. Внутрь опалубки закладывают арматуру: пруток диаметром 8-16 см, в зависимости от расчетной нагрузки, укладывают во всех трех направлениях, образуя трехмерную сетку. В местах пересечения прутья связывают проволокой с помощью крючка для вязки арматуры. Обязательно связывают арматуру свай и ленты фундамента – это соединение обеспечивает прочность конструкции.
Процесс создания деревянной опалубки
- Заливают бетоном сначала сваи, а потом и всю ленту фундамента. Обязательно удаляют остатки воздуха из конструкции с помощью глубинного вибратора или обычного арматурного прутка, протыкая толщу раствора в нескольких местах на каждом участке фундамента. Зеркало фундамента выравнивают, разглаживают правилом и изолируют от атмосферных осадков укрывным материалом или полиэтиленовой пленкой. В процессе сушки фундамента проверяют его влажность и не допускают пересыхания, для этого в слишком жаркую погоду его необходимо слегка увлажнять.
Заливка (бетонирование) свайно-ленточного фундамента
- После застывания бетона и набора им необходимой прочности можно приступать к гидроизоляции и утеплению фундамента. Бетон – гигроскопичный и теплопроводный материал. Намокший бетон при замерзании растрескивается, что ведет к разрушению фундамента. Поэтому рекомендуется сразу после возведения фундамента выполнить его гидроизоляцию. Обычно для этой цели применяют битумные или полимерные мастики или рулонные материалы: рубероид или самоклеющиеся мембранные пленки. Поверхность бетона перед гидроизоляцией необходимо прогрунтовать специальным раствором, а также антисепиком. После высыхания грунтовки стены покрывают гидроизоляцией.
Процесс гидроизоляции фундамента
- Утепление фундамента дома – важный шаг к созданию теплого и стабильного микроклимата. Использование современных материалов и методик позволит поднять температуру в полуподвальном пространстве до плюсовых значений даже в разгар морозов. Наиболее популярными способами теплоизоляции являются утепление с помощью полистирола или пенополиуретана. Полистирол – новая модификация всем известного пенопласта, устойчивая к механическим нагрузкам и обеспечивающая хорошую теплоизоляцию. Плиты клеят на специальный клей, а после его высыхания дополнительно закрепляют дюбелями.
Утепление фундамента
- Пенополиуретан – напыляемое покрытие, похожее по принципу действия на монтажную пену, однако его теплоизоляционные характеристики значительно выше. Для его нанесения нужна специальная установка.
Утепление фундамента пенополиуретаном
- Свайно-ленточный фундамент – отличное решение для возведения недорогого и надежного основания под дом, при правильном его возведении срок его эксплуатации составляет более ста лет.
Свайно-ленточный фундамент
Многим известны положительные стороны ленточного и свайного фундамента. Эти типы основания считаются одними из лучших. Например, ленточное основание долговечное и надежное, способное выдерживать большие нагрузки. А вот свайный фундамент прост в изготовлении, на его устройство потребуется минимум материалов, времени и усилий. Многие теряются в том, что же лучше. Но, существует универсальный вариант – свайно-ленточный фундамент.
Что это? Чем он лучше своих аналогов? Как соорудить его своими руками? Если вас интересуют эти вопросы, то мы полностью ответим на них.
Знакомство со свайно-ленточным фундаментом
Как же выглядит такая совмещенная конструкция. Можно сказать, что часть над грунтом (ростверк) ничем не изменилась. Внешне лента такая же: все части проходят под каждой стеной, а сама конструкция может быть монолитной железобетонной или же сборной из плит и блоков. А вот нижняя часть фундамента другая.
За ее основу взята конструкция свайного фундамента. В глубине грунта находятся сваи, которые и принимают нагрузку от всего здания. Ростверк располагается на этих сваях, распределяя всю нагрузку на них, и лишь небольшую часть на подстилающий грунт. Устройство такого свайно-ленточного фундамента вы можете увидеть на схеме внизу.
Получается, что нижняя часть фундамента сделана из свай, а верхняя – из монолитной ленты. Такая технология была впервые использована в Финляндии. Особенностью тех регионов является то, что их дома чаще всего делаются из дерева. Соответственно, они легкие. Поэтому в идеале такой тип основания подходит для легких деревянных конструкций. При строительстве массивных кирпичных домов нужно выполнять серьезные расчеты, которые лучше доверить профессионалу. В видео вы можете узнать некоторые нюансы расчета.
Схема работы может быть выполнена в двух типах:
- Технология висячих свай, которые будут удержан на месте за счет силы трения между грунтом и наружной поверхностью сваи. Это можно сравнить с гвоздем, вбитым в доску.
- Сваи-стойки, которые будут опираться на нижний слой грунта.
О том, как сделать свайно-ленточный фундамент для дома своими руками, мы поговорим дальше. Примечательно, что такой тип фундамента подходит для слабого или насыщенного водой типа грунта. А что более важно, вы можете устраивать свайно-ленточное основание на грунте с небольшим уклоном. Хотя все кажется сложным, но это не совсем так. Вся работы выполняется быстро, даже без тяжелой техники. Вы сможете все сделать своими руками. Вот почему фундамент так популярен. А в чем еще его положительные стороны?
Преимущества свайно-ленточного основания
Первое, на что обращают внимание при устройстве того или иного фундамента, это его плюсы и минусы. Ведь именно они характеризуют основание. Чем же так хорош свайно-ленточный тип?
Плюсы:
- На устройство ленточного фундамента уходит до 50% всех средств, затраченных на строительство дома. Что касается этого варианта, то он значительно дешевле, ввиду того, что в земле будут находиться сваи, а не монолитная лента. Только ростверк будет сделан единой конструкцией.
- Трудозатраты на устройство фундамента намного меньше. Да и времени вы потратите меньше. В нашем случае не нужно рыть большой котлован.
- Всю работу вы сможете выполнить самостоятельно, не прибегая к помощи специальной техники.
- Неважно, какой рельеф имеет ваш участок. Свайно-ленточное основание можно возводить на сложных грунтах.
- Основание хорошо переносит сезонное движение грунта и его пучение.
- Долговечность и надежность, если придерживаться технологии устройства.
Минусы:
- Отсутствие возможность соорудить под домом погреб или подвал.
- Не подходит для массивных домов.
Вот почему многие владельцы хотят иметь именно этот фундамент. За небольшую цену и несколько дней можно получить качественное основание, которое простоит много лет. Как? Давайте узнаем.

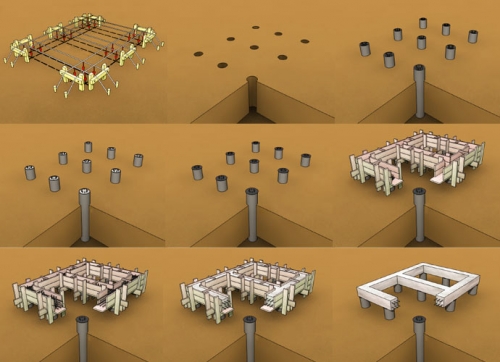

Свайно-ленточный фундамент своими руками пошаговая инструкция
Теперь мы в теории рассмотрим, как можно сделать такой фундамент под свой дом. Процесс несложный, но требующий внимательности, тщательного выполнения плана и определенных навыков. Да и без сторонней помощи не обойтись. Итак, процесс сооружения свайно-ленточного фундамента будет заключаться в следующих этапах:
- Подготовительные работы: уборка участка, разметка и копка котлована.
- Установка свай.
- Армирование и заливка.
- Сооружение опалубки для ростверка и армирование
- Заливка свайно-ленточного фундамента.
Давайте рассмотрим все пошагово, детальней углубившись в процесс.
Шаг 1 – делаем разметку
После того как вы выполнили работы по очистке участка, его нужно разметить. Несмотря на простое название, этот шаг устройства фундамента довольно ответственный. Легким его тоже назвать сложно. Такая разметка будет служить подспорьем для дальнейшей конструкции. От нее зависит, будет ли основание геометрически ровным. Разметка – ориентир, которого нужно придерживаться.
В чем ваша задача? Ориентируясь на план основания, следует перенести чертеж с рисунка на землю. Причем важно соблюсти все размеры. Разметка будет указывать размещение ленты на земле. Для этой цели вам понадобятся такие инструменты и материалы:
- колышки;
- леска или веревка;
- молоток;
- рулетка;
- нивелир.
Как именно выглядит разметка видно на этом фото.
Затем нужно наметить места, где будут установлены сваи фундамента. Их расчет нужно сделать заранее, еще на этапе проектировки основания. Все зависит от веса здания. Если взять примерные цифры, то на одну опору может приходиться от 800 до 1600 кг (все зависит от почвы). Рассчитывая общую нагрузку, делают запас в 30%.
Совет! Опоры в обязательном порядке устанавливаются на углах здания!
После всего следует вырыть траншею под ленту фундамента. В отличие от ленточного фундамента, она не будет глубокой. Все зависит от почвы. Иногда слой грунта вообще можно не снимать, делая ростверк над почвой. Стенки котлована и дно тщательно выравниваются и трамбуются. На дно засыпают подложку из песка и трамбуют ее.
Шаг 2 – устанавливаем сваи
Теперь настало время в намеченных под сваи местах вырыть отверстия. Глубина зависит от многих факторов, среди которых глубина промерзания грунта (копать ниже на 30–40 см), а также уровень грунтовых вод и масса здания. Бурение можно выполнять как ручным механическим, так и электрическим инструментом.
Когда все отверстия сделаны, на дно засыпается небольшой слой песка 10–20 см. Все трамбуется. Такая подложка защитит фундамент от воды. После чего в отверстия следует установить сваи. Они могут быть металлические или асбестоцементные. Стенки скважины защищают рубероидом.
Обратите внимание! Все сваи нужно установить по уровню.
Шаг 3 – армирование и заливка
Для этого вам понадобятся прутья арматуры. Армирование делается внутри свай. На одну опору потребуется три прута, установленных в виде треугольника. Важно, чтобы концы прутьев возвышались на 20 см от конца трубы. Чтобы усилить армирование, некоторые делают цельный каркас из прутков.
Осталось приготовить бетонный раствор, в пропорции 1:6 и залить сваи. Когда вы наполнили трубу на 25–30 см, поднимите ее на 20 см, чтобы раствор снизу растекся. Так, создастся прочная подушка. Выполняя заливку, бетон уплотняют штыкованием.
Шаг 4 – опалубка для ростверка и армирование
Нужна съемная опалубка, которую можно сделать из обычных досок. Они сбиваются вместе и укрепляются укосинами и стяжками. Если вы работаете с неустойчивой почвой, то начинать делать опалубку нужно в траншее. Если же грунт нормальный, опалубка делается сверху, по краям котлована. Для работы вам нужны доски, брусья, гвозди и молоток. Высота опалубки определяет высоту цоколя здания.
Совет! Внутреннюю сторону опалубки фундамента можно обшить полиэтиленовой пленкой.
Что касается армирования, то потребуется арматура Ø8 или 10 мм. Из нее делают сетку, скручивая элементы металлической проволокой. Для большей прочности арматура из свай и ростверка соединяется.
Шаг 5 – заливка свайно-ленточного фундамента
Дело осталось за малым. Строительство свайно-ленточного фундамента подходит к завершению. Осталось приготовить бетонный раствор и залить опалубку. В идеале выполнять работу за один раз. Вот почему вам не обойтись без посторонней помощи.
Тогда лента будет монолитной. По мере заливки бетон нужно уплотнить, а в конце выровнять вер основания. Из этого видео вы поймете, как именно выполняются работы.
Заключение
Вот и все, ваш фундамент готов. Осталось снять опалубку после засыхания бетона и выполнить гидроизоляцию. На такой фундамент можно закладывать первые венцы стен.
bouw.ru
Свайный фундамент своими руками
Возвести дом на непрочной почве задача не их легких. Но, ежели вы не планируете подвальное помещение, то свайный фундамент станет для вас целой находкой. Заметьте, простую сваю можно сделать и своими руками, не тратясь, при этом, на дорогостоящие стройматериалы. Рассмотрим основные принципы создания и установки свай.
Свайный фундамент своими руками
Особенности свайного фундамента
Свая имеет вид массивного стержня, которая затем ввинчивается, забивается или вдавливается в выкопанную небольшую ямку (скважину). Весовая нагрузка от дома, причем, свая передает на прочную часть земли, в том числе и при помощи сил трения боковыми стенками. Висячими сваями называют такие сваи, которые только за счет силы трения боковых стен и держатся в земле.
Фундамент свайного типа имеет ряд прекрасных качеств. Земляные работы сведены к минимуму, котлованы не требуются. Что, в свою очередь, означает, что никакой техники для данных работ не понадобится. Вдобавок, устанавливать сваи можно даже в зимний период. Да и стоят они значительно меньше, нежели монолитный, ленточный или другой фундамент. Но самое главное – это то качество, с которым свая упирается в землю, последняя, причем, может быть даже болотом.
При слабо-несущем грунте вся нагрузка от здания свая передает на плотные слои земли. Они, как правило, находятся глубоко, поэтому свая погружается в землю до двух и более метров.
Если же земельный участок достаточно прочный и сухой, земля обладает малой пучинистостью, то вся трудоёмкость работ вообще сведена к минимуму.
Сваи для слабо-несущей почвы
Выбираем тип свай
Сваи делятся на забивной тип, набивной и винтовой.
- Забивной тип свай используется редко при строительстве частных домов. Всё из-за строительной техники, нанять которую довольно дорого.
- Винтовой закручивается прямо в землю, требуется либо специальная техника, но проще обойтись помощником. Часто используется в строительстве загородных домов.
- Буронабивные сваи будут самым простым решением. Тем более, для организации работ только своими руками, этот тип подойдет больше остальных. Делаются они прямо в земле, что не требует транспортных затрат, и дополнительных работ по их установке, связанных с длиной и весом купленных свай.
Буронабивной тип свай
Установка буронабивных свай имеет определенную последовательность действий
Бурение скважин
Ручным буром бензинового типа, иль электрическим буром делаем скважины, диаметр которых 30 см, глубина до 5 м.
Необходимо учитывать, что расширив подошву фундамента, вы повысите несущие свойства сваи в разы. Для данных работ есть специальные буровые головки разных моделей. Все они в свободной продаже на строительном рынке.
Скважина для сваи
Длина сваи должна исходить из определенных задач
а) пройти толщу промерзания земли, как минимум это 0,5 м;
б) пройти все слабые слои земли и опереться на плотный слой почвы.
Свая своими руками
Устройство опалубки сваи
Если земельный участок имеет сыпучую почву, то надо из пары слоев рубероида изготовить трубу, подходящую по диаметру к скважине, но длиннее на 25см. Данная штука будет опалубкой, которая надо будет опустить в скважину. Асбестоцементная трубка так же отлично сыграет роль опалубки.
Без опалубки раствор бетона частично просочится в землю, в том числе, некоторые компоненты из бетона так же выйдут, что значительно понизит прочность сваи. Шероховатая поверхность такой сваи разломится при передвижении грунтов и не выстоит и года, а расширяющаяся влага в зимний период добьет такую сваю окончательно.
При плотном земельном участке допустимо обойтись без опалубки, будет достаточно и установки ее в одной лишь оголовке сваи.
Пример опалубки для сваи
Армирование будущей сваи
Без армирующего каркаса прочность сваи будет столь низкой, что не стоит об этом и думать. Тем более, что бетон работает на сжатие, но не растяжение. А грунт при замерзании и оттаивании будет ее оттягивать во все стороны. Тем более, при весенних смещениях грунта на бетонную сваю так же оказывается значительная нагрузка.
Для арматуры нам хватит 4 стержней 8мм. Стержни надо объединить при помощи хомутов. Готовую армирующую конструкцию укладываем в скважину до самого дна. Снаружи наша конструкция должна возвышаться на высоту ростверка -3 см. Арматура при заливке бетона должна исчезнуть из под взгляда полностью. Промежуток между стенками скважины и арматуры должен быть 5см.
Пример армирования для сваи
Заливаем бетон в подготовленную опалубку
Раствор цемента заливаем слоями по 50см, уплотнять следует вибратором, пузырьки воздуха убирать штыкованием. Перерывы при бетонировании сваи недопустимы, потому что необходим цельный монолит, различные холодные швы являются почти трещинами, потому как в этом месте бетон плохо сцеплен, что бывает при перерывах в работе.
Применяет тяжелый тип бетона с кварцевым песком – наполнителем, в том числе, щебня из горных твердых пород с фракцией до 2см.
Заливаем раствор бетона в опалубку
Ростверк свайного фундамента
Ростверк это своеобразный ленточный фундамент, который соединяет верхушки свай. Он бывает заглубленного типа и не заглубленного.
В то же время, ростверк это главная составляющая при создании свайного фундамента своими руками. Дабы сделать заглубленный, иль частично заглубленный ростверк, нужно выкопать траншею меж оголовками сваи, которые должны повторять периметр здания, а так же должны быть расположены под несущими стенами внутри конструкции будущего дома. Траншею заполните песком и утрамбуйте его. Сверху песка сделайте слой щебенки. Поверхность подсыпки должна быть примерно на одной высоте с верхушками свай.
Необходимо застелить щебенку полотном рубероида и сделать опалубку. Причем, как можно крепче, чтобы бетонная масса ее не выдавила. Затем, необходимо изготовить армирующий каркас для ростверка, соединив его с выпусками каркаса свай. Затем, производим заливку бетона и уплотняем при помощи вибратора.
Ростверк незаглубленного типа делается точно так же, но без траншеи. Непосредственно на поверхности подготовленной площадки делаем опалубку. В опалубке надо сделать песчаную подушку, затем всё в точности, как и с ростверком заглубленного типа.
Расстояние между почвой и самим ростверком закрываем при помощи отмостки. Нагрузки какие-либо она не выдержит но послужит прекрасной преградой для ветра, мусора, снега и так далее.
Заглубленный тип ростверка
Два важных момента
Бетон, как известно, работает только на сжатие, но к растяжениям и расширениям он проявляет большую слабость. Любой изгиб, стоит заметить, так же есть растяжение или сжатие. По этой причине, производя армирование, особое внимание надо уделить промежутку между сваями, а именно, нижней стороне растянутого типа. Относительно поверхности свай, так же уделите внимание.
Непосредственно бетон, застывает очень длительный срок, до одного месяца. Но в течение первой недели он уже набирает две три прочности. Раньше времени ростверк нагружать нельзя. Лучшим выходом будет выжидание месяца, после которого все конструкции достигнут максимальной своей прочности, а значит, надежности.
Не заглубленный ростверк, над землей
Замечания относительно свайного фундамента
Процесс установки и создания свай своими руками требует наличия некоторого опыта в этой области. Так как это самый ответственный момент при строительстве дома, то, вероятно, лучше нанять одного, максимум двоих опытных рабочих. Лучше всего, если вы их знаете лично, либо ваши друзья.
Буронабивной свайный фундамент своими руками
www.xn----7sbbnce2cdcen9bgn.xn--p1ai
Свайный фундамент своими руками: использование и строительство
Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.
Оглавление:
- Понятие свайного фундамента
- Причины выбора свайных фундаментов
- Конструкции свайного фундамента
- Расположение и материалы свай
- Технология строительства свайного фундамента.
- Бурение скважины
- Бетонирование и армирование свай
- Устройство ростверка
- Ограничения в использовании свайного фундамента
Понятие свайного фундамента
С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.
Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.
Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.
При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.
Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.
Причины выбора свайных фундаментов
Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.
В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.
Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.
Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.
Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.
Конструкции свайного фундамента
Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.
Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.
По способу погружения в землю сваи подразделяются на:
- забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
- буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
- набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
- винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.
По методу воздействия сваи бывают:
- висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
- стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.
По принципу расположения бывают сваи:
- одиночные, которые выполняют роль отдельно стоящей опоры;
- объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
- объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.
Расположение и материалы свай
По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.
Материалы, которые используются для изготовления свай:
- Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
- Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
- Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.
Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.
Технология строительства свайного фундамента
Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.
Бурение скважины
Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.
При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.
Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.
Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.
Бетонирование и армирование свай
После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.
Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.
Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.
Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».
Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.
Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.
Устройство ростверка
Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.
По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:
- высота - не меньше 300 миллиметров;
- при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует - толщине стены первого этажа, но не меньше 400 миллиметров.
Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.
При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.
Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней - приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.
При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.
Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.
Ограничения в использовании свайного фундамента
Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее - ограничения, которые препятствуют их применению, а конкретно:
- Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
- При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.
Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.
strport.ru
Как сделать свайный фундамент своими руками – СтройМастерская
Изготовление фундамента на сваях своими руками для многих домовладельцев остается единственно правильным решением при размещении строения на просадочных и не устойчивых грунтах...
При необходимости возведения строений на просадочных грунтах, имеющих пористую структуру и обладающих способностью в момент намокания уплотняться либо наоборот терять плотность, встает сложный выбор правильного фундамента.
К неустойчивым грунтам можно отнести торф или другие лессовидные грунты.
Многие будущие домовладельцы задаются вопросом, как построить свайный фундамент на торфе так, чтобы в последствии дом не ушел под землю.
Очень часто строения на ленточном фундаменте или плите, возведенные на просадочных грунтах, продолжают усадку в грунт , а в некоторых случаях усадка происходит неравномерно, в связи с чем происходит увеличенная нагрузка на фундамент и строение. В таких случаях может произойти разрушение фундамента и строения.
Выход из этой ситуации есть. Если фундамент нельзя опереть на поверхности твердой земли, значит необходимо добраться до более плотных слоев почвы ниже поверхности. В таких случаях некоторые используют винтовые сваи, которые вкручиваются до жесткого грунта, но на такой фундамент тяжелое строение не поставишь.
В некоторых случаях когда просадочные грунты залегают не очень глубоко, производят их выборку с последующей заменой на песок и щебень.
Но в ситуации с большой глубиной залегания твердого грунта, выборка просадочных пород не актуальна, так как требует больших финансовых вливаний и трудозатрат, а если грунтовые воды залегают достаточно высоко, то стоимость такой работы будет расти в геометрической прогрессии. В таких ситуациях многие прибегают к возведению свайного фундамента.
Установить сваи в грунт можно различными методами:
Можно забить сваи при помощи ударного способа, но для этого необходимо разместить на участке тяжелую технику, что, конечно же, совсем не оправдано в частном строительстве.
Другой метод - бурение скважин под сваи при помощи буровой с дальнейшим погружением железобетонной сваи в изготовленную скважину. В этом случае также необходимо наличие тяжелой техники.
Еще один способ, популярный в частном строительстве, это установка свай своими руками, когда скважины под них бурятся ручным способом, а сама свая отливается непосредственно внутри скважины. Об этом способе дальше и пойдет речь.
Смысл свайного фундамента - перенесение нагрузки от веса строения на более плотные слои грунта расположенные на глубине. Так же свайные фундаменты используются в местах на холмистой местности, где велика угроза сползания строения.Установив сваи под фундаментом и впоследствии связав их ростверком или плитой, можно добиться лучшей устойчивости для будущего строения. Устройство свайного фундамента своими руками процесс достаточно трудоемкий.
Первым этапом необходимо произвести расчет необходимого количества свай, которые будут располагаться под плитой или ростверком. Эту информацию можно получить из справочников по строительству фундаментов. Таже, необходимо понимать что вес будущего строения передается на сваи, поэтому важно расчитать их толщину и ширину подошвы.
Далее непосредственно на месте необходимо сделать разметку и обозначить места будущих свай. В процессе разметки места необходимо произвести разведку грунта, проверив щупом нет ли на пути бура глубоко залегающих корней, камней или других предметов. Если на пути встретилось препятствие и вынуть его не возможно, то место под сваю лучше сместить в сторону. Такой метод разведки конечно же хорош на мягкой почве (например торф), на торфах до жесткого грунта в несколько метров можно спокойно достать щупом изготовленным из 8 -10 мм арматуры.
Там где прощупать местность не представляется возможным, бурение производится на свой страх и риск, но стоит помнить что установка свай на предметы (камни, стволы деревьев и т.д.) оказавшиеся в почве бессмысленнна.
Поскольку при постоянном давлении на сваю передающемся от веса фундамента и строения, возможно смещение, казалось бы, изначально жесткого и устойчивого основания под самой сваей, причем с дальнейшим вывешиванием последней, что обуславливается потерей устойчивости фундамента и не равномерностью распределения нагрузки со всеми вытекающими.
Ручное бурение неглубокой скважины под сваи можно произвести специальным буром с выдвижным ножом в нижней части. Такой нож позволяет сделать специальное уширение в нижней части скважины, там где будет располагаться пята сваи.
Можно пробурить скважину большего диаметра, для устойчивости сваи, важна площадь ее пяты, чем больше диаметр пяты тем лучше, но тем сложнее выполнить бурение ручным способом. В некоторых случаях уширение делают только для пяты, а в других, например, когда отлить пяту по месту мешают грунтовые воды, сваю отливают на всю ширину пробуренного отверстия.
Для бурения отверстий под сваи в мягком грунте (таком как торф) можно использовать переделанный садовый бур.
О том как изготовить бур под сваи, можно прочитать здесь - ручной бур.
Изготовление бетонной сваи своими руками
При возведении небольших построек на просадочных грунтах 1-2 метра, некоторые изготовливают свайный фундамент, где в качестве опалубки используют пластиковые (канализационные), асбестовые или другие трубы.
Использование труб, облегчает работу по обустройству фундамента. Важной частью сваи является ее пята, это та часть которая будет упираться в твердый грунт. Чем больше площадь пяты тем лучше. Если грунтовые воды не позволяют отлить пяту сваи прямо в шахте, то в такой ситуации пяту можно отлить заранее. Но при этом ширина пяты не может быть больше диаметра скважины.
При отливке сваи на всю ширину пробуренного отверстия расходуется больше бетонного раствора, за то, конечно же, сокращаются расходы на покупку труб для опалубки, так как вместо них можно использовать рубероид.Для этого понадобиться скрученный в трубку кусок рубероида нужной длины.
Для того чтобы с
вая имела жесткость в ней должна располагаться арматура. Чтобы арматура не выходила к стенкам сваи ее необходимо собрать в конструкцию при помощи вязальной проволоки или сварки.
Затем из куска рубероида изготовливается трубка небольшой длины и диаметром чуть меньше пробуренной скважины, соединять рубероид можно при помощи саморезов типа "клоп"
Установив трубки вертикально на ровную поверхность, в каждую устанавливается готовая конструкция из арматуры. Выставлять для заливки пяты (нижней части) сваи удобно около стены или забора, так как там легче зафиксировать арматуру в вертикальном положении.
Чтобы раствор в нижней ча
сти не уходил в землю, трубку из рубероида можно вставить в пластиковые или металлические ведерки подходящего диаметра.
Для заливки свай лучше всего использовать бетон с водоотталкивающими добавками, такие добавки позволяют разводить раствор в меньшем количестве воды, а так же способствуют лучшему уплотнению цементной массы, что позитивно сказывается на качестве готовой бетонной сваи.
Использование вибратора после заливки свай, только улучшит их качество.
После того как бетон встанет, на 4-5 день, можно нарастить трубку из рубероида, вставив ее внутрь нижней.Трубку из рубероида лучше всего изготавливать в несколько слоев, чтобы по шву при заливке не просачивался бетон.
Далее такую заготовку можно опустить в скважину и залить бетоном. При заливке бетоном, необходимо производить вибро или иное уплотнение бетонного раствора, такие меры обеспечат однородное строение будущей сваи.
Верхняя часть свай после их изготовления в зависимости от требований к фундаменту могут быть связаны бетонной конструкцией (ростверком или плитой).http://stroimasterskaya.ru/
Показать еще статьи из рубрики - Фундаменты
МАТЕРИАЛ ПО ТЕМЕ
| Садовый робот Kobi подстригает траву, мульчирует почву и убирает снег  Многие из нас уже видели роботизированные газонокосилки, которые самостоятельно способны поддерживать вас сад в превосходной форме. Kobi же нечто большее чем просто газонокосилка... Подробнее |
| Водный дизайн сада  Если вы хотите немного романтики в саду, то самое лучшее решение устроить водоем. Исходя из финансовых возможностей и размеров сада, сооружают мини прудики, ручейки, водоемы с фонтаном и подсветкой... Подробнее |
| Выбор деревянной лестницы  Подходить к выбору и покупке лестницы, которая является частью Вашего дома, необходимо ответственно. Прежде всего, она должна быть безопасной и удобной, а также гармонично сочетаться с интерьером и радовать Вас своей красотой. Подробнее |
| Проектирование инженерных систем в современном строительстве  Проектирование инженерных систем является важной составляющей строительства любых сооружений. Однако качественно провести работы и гарантировать эффективность функционирования могут только инженеры-проектировщики... Подробнее |
| Магнезитовые плиты  Описание, характеристики и примеры применения магнезитовых плит... Подробнее |
| Амараллис  Амариллис - одно из самых прекрасных комнатных растений, которое насчитывает более 90 разновидностей... Подробнее |
| Вентиляция погреба. Рекомендации по организации  Для того, чтобы продлить срок хранения овощей в домашнем погребе, нужно обратить пристальное внимание на важные и порой крайне необходимые аспекты... Подробнее |
| Основные виды фасадной штукатурки  Одним из самых старых и распространенных способов отделки внешних фасадов домов является оштукатуривание. Какие виды этого отделочного материала бывают, виды и свойства... Подробнее |
| Настенная плитка 20 лет назад и сейчас  В советские времена вариантов отделки стен было не так уж и много – плитка да обои. Подробнее |
| Обзор цен на аренду новых бытовок и б/у  Обзор цен на аренду бытовок в Москве и Московской области. Стоимость аренды новых бытовок и строительных вагончиков б/у. Как выгодно арендовать бытовку и не переплатить лишнее. Подробнее |
stroimasterskaya.ru
