Элементы железобетонных колодцев

Сборные ЖБ колодцы являются неотъемлемым элементом любой заглубленной инженерной магистрали – водопроводной, канализационной, газопроводной, электро- и теплосети. В зависимости от назначения они также могут быть смотровыми, перепадными, поворотными, фильтрационными или накопительными.

Использование железобетона в строительстве инженерных магистралей, в том числе и колодцев любого типа и назначения, обусловлено отличными эксплуатационными и функциональными характеристиками армированных изделий, их надежностью и долговечностью. Организация с помощью ЖБИ колодцев заглубленных сооружений позволяет создавать промышленные и гражданские коммуникации в условиях среды различной агрессивности.

Конструкция ЖБ колодца

Несмотря на то, что железобетонные колодцы применяются для комплектации абсолютно разных систем с различными требованиями к безопасности, их конструкция преимущественно стандартна. Все изделия нормируются на предмет соответствия требованиям государственного стандарта ГОСТ 8020-90. технология производства колодцев предусматривает применения в качестве основного материала тяжелого армированного бетона. Практическое применение колодцев подразумевает их полное или частичное заглубление в грунт.

Основные элементы железобетонного колодца:

Кольца соответствующего диаметра – основная составляющая системы, преимущественно тонкостенное полое цилиндрическое изделие;

Крышка, базовым предназначением которой является защита внутреннего пространства колодца от попадания грунтовых вод, мусора, а также минимизация риска случайного падения внутрь колодца человека или животного;

Опорные кольца – элементы добора, конфигурация которых совпадает с конфигурацией основных составляющих колодезного тоннеля, ключевое отличие – нестандартная высота изделия;

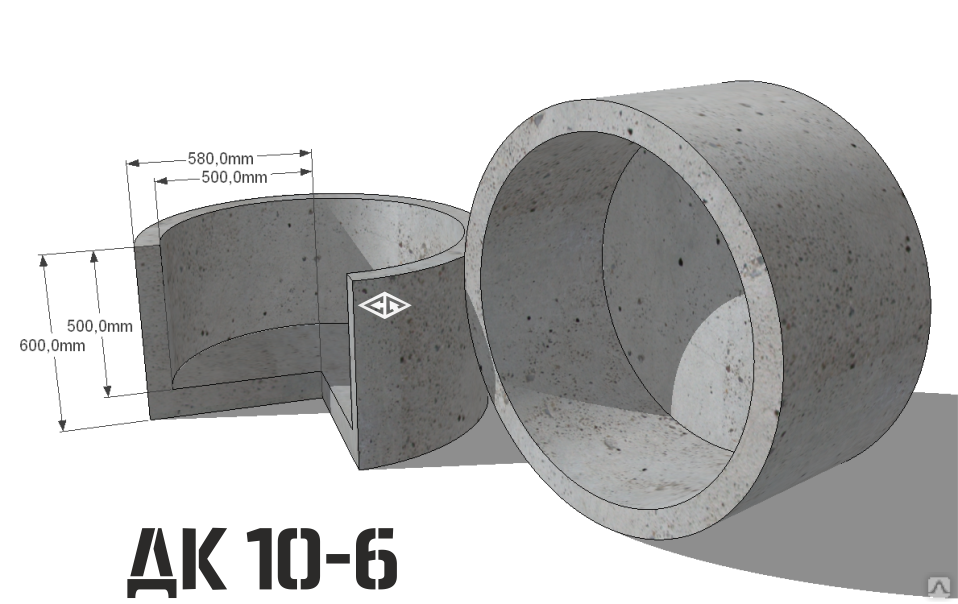

Плита-днище – монолитный элемент, который устанавливается в самом низу конструкции и обеспечивает ее эффективную гидроизоляцию;

Чугунный люк, на который возлагается защитная функция, предостерегая от попадания в систему сезонных накоплений, прочих посторонних предметов, а также предотвращая несчастные случаи;

Кольца с крышками. Размещаются в верхней части конструкции, подразумевая возможность установки люка, обеспечивающего необходимый доступ в систему колодца;

Канализационные кольца в виде стандартизированных унифицированных железобетонных изделий для газо- и водообеспечения. Во внутренней части цилиндрических конструкций для упрочнения размещается сетка из металла;

Плиты опорные, отличающиеся прямоугольной формой конструктивных элементов с местом для круглого или прямоугольного люка, место которого также может занимать решетка для сбора сточных вод. Конструктивно прямоугольная форма предназначена для защиты от механического разрушения всего колодца.

Колодцы классифицируются по своему назначению на следующие виды:

Газопроводные колодцы – элементы в виде ЖБИ для строительства газопроводов магистрального типа;

Канализационные колодцы, которые в свою очередь разделяются на очистные и дренажные. Использование элементов позволяет реализовать формирование систем канализации в местах перепадов конструкций из труб, на поворотах и т.д. ЖБИ могут выполнять защитную функцию борьбы с грунтовыми водами, которые угрожают разрушениям фундаментным конструкциям.

Водопроводные колодцы, используемые при создании сетей теплоснабжения и обеспечения водными ресурсами. В частности в колодцах устанавливаю различного рода регулирующую запорную арматуру для контроля над потоками жидкости, а также измерительные приборы, пожарные гидранты и т.д.

Все эти элементы вы можете купить или заказать в нашей компании «Объединенные заводы ЖБИ». Изделия производятся в точном соответствии с нормами ГОСТ с использованием инновационных технологий, проходят обязательный контроль качества и отличаются более выгодной в сравнении с другими предложениями в этом сегменте рынка ценой.

Производство железобетонных колодцев

Для промышленного производства железобетонных изделий находит применение тяжелый товарный бетон марки не менее М-200 (В15), в то время как для опорных плит используется марка В20. Учитывая влияние температур на камеры колодцев, марка морозостойкости материала принята на уровне не хуже F75, для прочих изделий F100. Водонепроницаемость бетона должна быть не менее марки W6.

Для упрочнения конструкции применяется технология армирования объемными каркасами.

Данные конструкции согласно стандартов могут быть сформированы посредством формовки и изгиба стандартных арматурных сеток. Для днища применяются специальные сетки. Требования качества и прочности устанавливают нормы для арматурной стали, используемой для армирования. Согласно ГОСТа применяют арматурную сталь стержневого горячекатаного производства классов АI – АIII согласно ГОСТ 5781, упрочненную сталь классов Ат – IVC и Ат – IIIC в соотвествии с ГОСТ 10884, а также проволоку арматурную по ГОСТ 6727 класса Вр-I.

Маркировка готовых изделий

Для обозначений элементов железобетонных колодцев применяется стандартная буквенно-числовая маркировка. Первые буквы обозначают вид изделий, последующие цифры указывают на диаметр горловины, люка или камеры. Цифровые значения, которые отделены точкой, указывают на высоту кольца и приводятся в дециметрах. Строчными буквами в конце кода выделяются конструктивные особенности элементов, подразумевая два отверстия или четыре для трубопровода с маркировкой «а» и «б» соответственно.

Преимущества железобетонных колодцев

Сегодня ведущие производители комплектующих для сооружения закрытых инженерных систем предлагают достаточно большое разнообразие изделий из различных материалов, однако именно железобетон пользуется заслуженным доверием и бесспорно лидирует в отрасли энергетического строительства.

К его преимуществам относят:

Высокую прочность – срок гарантийной эксплуатации ЖБ колодцев существенно больший, чем у аналогов из альтернативных материалов;

Универсальность – конструкции из железобетона могут использоваться на любом типе грунта, технологии их изготовления и установки гарантируют полную статичность и герметичность всех элементов магистрали;

Простоту в уходе и эксплуатации – ЖБИ обладают гладкой поверхностью, на которой не собирается мусор, что минимизирует риск возникновения засора, для профилактической чистки магистрали не требуется специальное оборудование;

Устойчивость к агрессивной среде – железобетон абсолютно нечувствителен к воздействию воды, широкого спектра кислот и щелочей, существенным механическим, статическим и динамическим нагрузкам, может использоваться в регионах с любыми климатическими условиями;

Простоту и удобство монтажа – возможность модульной сборки конструкций позволяет в короткие сроки осуществить строительство магистрали достаточно большой протяженности;

Инертность – изделия из ЖБИ не оказывают влияния на исходные качества транспортируемого материала;

Доступную цену.

Элементы железобетонных колодцев | Полезные статьи от компании «Железобетон»

Сборные колодцы из железобетона относятся к важным элементам любой инженерной сети, будь то водопроводная, тепло-, газо- или электросеть, канализационная или водопроводная система. По назначению изделия могут быть поворотными, смотровыми, накопительными, перепадными и фильтрационными.

Конструктивные особенности ЖБ-колодцев

Все изделия данного типа нормируются в соответствии с ГОСТ 8020-90. Согласно требованиям стандарта, для производства используется только армированный тяжелый бетон, так как условия эксплуатации колодцев подразумевают частичное или полное заглубление в почву.

Элементы ЖБ-колодца:

бетонные кольца определенного диаметра — основа всей конструкции;

крышка из прочного и армированного бетона, которая используется для защиты изделия от проникновения мусора, грунтовых вод и посторонних предметов;

опорные кольца — доборные элементы, которые по конфигурации совпадают с основными кольцами, но различаются по высоте;

днище — ЖБ-плита, которая монтируется в нижней части конструкции и обеспечивает эффективную защиту от воды;

люк из чугуна, также выполняющий защитную функцию, но только в верхней части колодца;

комплект канализационных колец — унифицированные ЖБИ для подключения систем водообеспечения и канализации;

опорные плиты прямоугольной формы с отверстием для установки круглого или квадратного люка.

По назначению железобетонные колодцы подразделяются на следующие разновидности:

канализационные. В свою очередь, они делятся на дренажные и очистные элементы. Применение железобетонных изделий различных форм и видов позволяет создавать разветвленные коммуникации;

газопроводные — используются для обустройства газопроводных систем магистрального типа;

водопроводные — применяются для отопительных и сетей водоснабжения. В таких колодцах размещают насосное оборудование, запорную арматуру, измерительные приборы и пожарные гидранты.

Все изделия производятся в строгом соответствии с нормами ГОСТа, проходят тщательный контроль качества и отличаются более выгодной стоимостью на рынке.

Изготовление ЖБ-колодцев

Для производства изделий используется тяжелый бетон марки М200 и класса прочности на сжатие B15. Для несущих элементов (опорные плиты и днища) применяется марка B20. Морозостойкость железобетонной конструкции варьируется в пределах F75-F100. Коэффициент водонепроницаемости — не ниже W6.

Армирование выполняется объемными каркасами из стали стержневого типа AI-AIII, а также класса Ат-III и Aт-IVC. Кроме того, используется арматурная сетка из стальной проволоки Вр-I.

Маркировка железобетонных колодцев

Применяется буквенно-числовая символика. Первые буквы обозначают тип изделия, а цифры указывают на диаметр бетонного кольца, люка или камеры. Значения после точки определяют высоту изделия в дециметрах. Строчные буквы в конце маркировки обозначают особенности конструкции изделия: 2 или 4 отверстия для прокладки трубопровода — это «а» и «б» соответственно.

Преимущества колодцев из железобетона

Железобетон пользуется повышенным спросом в сфере производства колодцев и их комплектующих для инженерных систем. К достоинствам ЖБ-конструкций относят:

высокие прочностные характеристики — по сроку службы изделия из железобетона значительно превосходят все имеющиеся аналоги;

универсальность — колодцы из ЖБ могут применяться на любых типах грунта, при этом они гарантируют герметичность коммуникаций;

простота в эксплуатации — ЖБИ имеют гладкую внутреннюю поверхность, поэтому внутри конструкций не скапливается мусор, что значительно упрощает профилактический уход за инженерной системой;

стойкость к агрессивным воздействиям среды — железобетон устойчив к поверхностным и грунтовым водам, химическим реагентам, динамическим и статическим нагрузкам, перепадам влажности и температуры;

удобный монтаж — модульная конструкция обеспечивает простоту и высокую скорость сборки колодца;

инертность к транспортируемой среде — бетон не оказывает воздействия на характеристики исходного материала;

доступная стоимость.
