Щитовая опалубка — конструкция, виды и сфера применения

Щитовая опалубка – это каркас, с помощью которого формируют бетонные стены и перекрытия. Раствор заливают внутрь конструкции, он застывает между стенками, после чего элементы демонтируют и могут использовать повторно.

Многофункциональная опалубка часто используется в современном строительстве благодаря своим достоинствам. Среди ее плюсов:

  • Возможность быстро возвести здание, строго соблюдая проектные размеры.

  • Способность обеспечить создание любых форм. С помощью щитовой опалубки возводят даже очень сложные архитектурные сооружения.

  • Многофункциональность. Элементы можно использовать много раз, их легко восстанавливать и ремонтировать.

  • Низкая стоимость строительства.

В этой статье мы расскажем, из чего состоит щитовая опалубка, какой она бывает и в каких сферах применяется.

Элементы опалубки

В комплектацию входят следующие элементы:

  • Щиты. Это основа конструкции. От нее зависит гладкость будущих бетонных стен. Щиты бывают разных размеров: их подбирают с учетом особенностей проекта. Также они бывают разных видов: линейные, универсальные, угловые и шарнирные.

  • Крепежные детали. Это, как правило, винты или замки, которыми соединяют элементы опалубки.

  • Поддерживающее оборудование. Его функция – обеспечить максимальную устойчивость конструкции. При заливании форм бетонной смесью опалубка выдерживает огромную нагрузку. Специальное оборудование не позволяет ей деформироваться.

Достоинство опалубки в том, что конструкцию можно при необходимости доукомплектовать.

Виды щитовой опалубки

По размеру опалубка делится на два типа: крупнощитовая и мелкощитовая. В первом случае площадь щитов варьируется от 5 до 80 м2. Во втором площадь не превышает 5 м2, вес элементов составляет не более 50 кг, что позволяет собирать конструкцию вручную. Выбор вида зависит от высоты, длины и ширины сооружения. Нередко при строительстве используют опалубку сразу двух типов.

Также опалубка делится на несколько видов в зависимости от материалов, из которых изготовлены щиты:

  • Деревянная. Ее плюсы – низкая цена и легкость в изготовлении, благодаря которой опалубку можно сделать самостоятельно. Однако надежность и ремонтопригодность этого материала невысоки, поэтому после демонтажа деревянную опалубку редко используют повторно. Благодаря низкой цене и простоте в изготовлении и установке деревянную опалубку широко используют в частном строительстве.

  • Пластиковая. Обеспечивает самый быстрый монтаж – позволяет за сутки возвести 1 этаж здания с перекрытиями. Позволяет создавать сооружения любых форм, даже очень сложных. Чаще всего используется при строительстве высотных зданий.

  • Металлическая. Делится на два типа – алюминиевая и стальная. Недостаток этого варианта – высокая стоимость, из-за которой металлическую опалубку редко используют в частном строительстве. Стальная опалубка очень прочная, хорошо выдерживает высокие нагрузки, но для ее установки требуется кран. Она используется преимущественно в масштабном строительстве. Алюминиевая легче, монтируется без использования спецтехники, но она менее прочна, может деформироваться без надежного поддерживающего оборудования и не поддается ремонту. Использовать алюминиевую опалубку при возведении перекрытий нецелесообразно. Обычно ее применяют при строительстве фундаментов с небольшой глубиной заложения, а также колонн небольшого сечения.

Также опалубка бывает съемной и несъемной. Конструкции первого типа после использования разбирают и применяют повторно, второго – оставляют внутри здания для его укрепления.

Сфера применения

Опалубку используют для изготовления разных частей сооружения, включая:

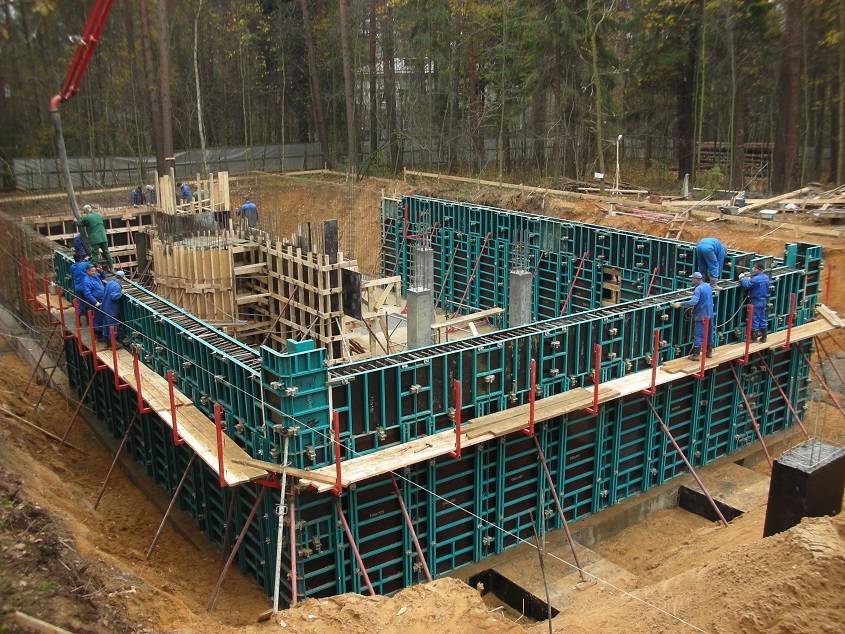

  • Фундамент. Мелкощитовая опалубка широко используется при возведении мелкозаглубленных фундаментов. Использование строительной техники в таком случае не требуется, монтаж проводится быстро. Если нужно залить фундамент высотой до 3,3 м, подойдет крупнощитовая опалубка.

  • Стены. В зависимости от высоты и длины стен применяется мелко- или крупнощитовая опалубка. Используется несколько видов щитов: угловые для формирования прямых углов, шарнирные – непрямых углов, а также линейные – для формирования прямых участков стен.

  • Перекрытия. Основа опалубки – вертикальные элементы, которые служат опорой для сборки щитов и монтажа бетонных или железобетонных перекрытий. Разные модификации опалубки позволяют возводить перекрытия на высоте от 1,5 до 20 м, усиленные варианты – до 40 м.

  • Колонны. Для их сооружения используются либо универсальные, либо линейные щиты. Первый вариант применяется для заливки колонн любого сечения, в том числе сложного. Второй подходит для возведения конструкций только одного сечения, но зато позволяет легко добиваться идеальной геометрии, соединять элементы под углом ровно 90 градусов.

Также помощью опалубки удобно формировать оконные и дверные проемы.

Обычно при строительстве зданий приходится комбинировать несколько видов опалубки. Важно заранее выяснить, какие конструкции понадобятся, чтобы не останавливать возведение здания из-за нехватки элементов.

Щиты для опалубки — виды и характеристики

25.06.2016

Современное строительство не возможно представить без использования опалубочных систем. С их помощью возводятся стены, колонны, перекрытия и даже тоннели.

Наиболее трудоемким в строительстве можно назвать заливку фундамента. Процесс это длительный и зачастую занимает до половины срока постройки самого дома. Особенно это актуально для быстровозводимых домов – даже заливка свайно-ленточного фундамента займет две-три недели – столько же, сколько возведение стен. Однако надежный фундамент – залог надежности всей постройки.

В обустройстве фундамента важную роль играет опалубка – вспомогательная конструкция, обеспечивающая придание бетонной конструкции необходимой формы и предусмотренных проектом размеров фундамента. При этом опалубка должна выдержать давление на нее массы бетона и не потерять форму.

Разновидности опалубки

В первую очередь опалубка делится на съемную и несъемную. Несъемная опалубка представляет собой конструкцию, которая остается на месте заливки фундамента и будет составлять с ним единое целое. Наиболее часто применяется при монолитном строительстве из бетона.

Крупно-щитовая опалубка

Съемная опалубка – разборная конструкция, которая удаляется после отвердения бетона или железобетона. Отдельные элементы разборной опалубки называются щитами и соединяются в единое ело различными способами – в зависимости от материала изготовления.

Разнообразие материалов для изготовления щитов для опалубки

Наиболее часто в современном строительстве используются такие материалы для изготовления опалубки различных форм и размеров:

  • Дерево. Материал, распространенный в силу своей доступности. Для изготовления деревянной опалубки применяют доски различной толщины, соединенные между собой в щиты. Возможно также применение фанеры, пропитанной составами, повышающими ее устойчивость к влаге. Щиты, изготовленные из фанеры, дают отличное качество получаемой поверхности в силу отсутствия швов.
  • Металл. Щиты для опалубки изготавливаются из стали или алюминия, отличаются повышенной прочностью и удобством монтажа. Поверхность готовых бетонных конструкций отличается высоким качеством, кроме того, металлические щиты возможно использовать большое количество раз.
  • Железобетон. Отличаются повышенной прочностью и используются в изготовлении сложных гидротехнических конструкций: опор для мостов, набережных, подпор для стен. Во избежание сцепления щитов для опалубки фундамента с бетоном их покрывают специальными смазками.
  • Тканевая или резиновая опалубка используется для создания бетонных конструкций любой формы – арок, куполов, сводов, пролетов. Резиновая оболочка такой опалубки надувается до необходимых размеров и формы, после чего на армировочную ткань наносится тонкий слой бетона. По его затвердении опалубка удаляется и наносится необходимый слой бетона с армировкой.
  • Пластмасса. Один из самых удачных и удобных в применении видов щитов для опалубки. Изготовленные промышленным способом, стандартный размер 1210х605 мм, пластмассовые щиты легко собираются в конструкцию любой формы, при этом износостойки и удобны в перевозке и монтаже.

Пластиковые щиты

Зная необходимый объем работ и проектные величины, можно без труда подобрать щиты для опалубки как из различного материала, так и любого размера.

Размер щитов может быть различным, однако согласно существующим стандартам, наиболее распространенными для пластмассовых щитов является 600*300 мм, для металлических – такой диапазон гораздо шире. Металлические щиты удобнее применять в местах, где необходима отливка больших бетонных пролетов, например, ленточных фундаментов, поскольку длина стандартного щита может составлять до 3,3 метров, при ширине от 0,2 до 2,4 метра. Это позволяет собрать конструкцию любой длины и необходимой высоты.

Сборка щитов опалубки производится в зависимости от материала их изготовления – деревянная опалубка сбивается из щитов на месте строительства, причем в дополнение к готовым щитам (используется доска толщиной до 50 мм), набивается до необходимой высоты отдельными досками. Жесткость опалубки в таком случае обеспечивают поперечные армировочные перекладины.

Применение металлических или пластмассовых щитов для опалубки фундамента или цельнолитой бетонной стены существенно ускоряет процесс строительства. Учитывая унифицированность щитов, для создания готовой конструкции щиты крепятся между собой специальными ключами различных систем, поперечная же жесткость опалубке придается винтовыми стяжками или талрепами.
