Измеритель прочности бетона УКС-МГ4 | описание, цена, инструкция

 Прибор УКС-МГ4 и его модификация УКС-МГ4С предназначены для определения прочности бетона и кирпича ультразвуковым методом по ГОСТ 17624-2012, ГОСТ 24332-88 и ГОСТ 31937. Принцип действия прибора основана на измерении времени распространения ультразвуковых колебаний в объекте контроля. При реализации данного метода, определение прочности проводится по предварительно установленным градуировочным зависимостям между прочностью бетона и косвенными характеристиками измерителя. Ультразвуковой прибор УКС-МГ4 так же применим для измерений геометрических размеров и дефектоскопии перечисленных строительных материалов. При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания. Электронный блок измерителя совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес. Ультразвуковой измеритель питается от двух батареек типа АА. Время автономной работы не менее 30 часов. Диапазон рабочих температур от минус 20 °С до плюс 40 °С; Измеритель прочности бетона УКС-МГ4 сделан в России и внесен в Госреестр средств измерений РФ (№ 38169-08), Беларуси и Казахстана. Свидетельство о поверке входит в стандартный комплект поставки. Поверка регламентирована методикой МП 4276-160-2008. Межповерочный интервал – 1 год. Производство – Россия. Срок гарантии – 18 месяцев. Полный средний срок службы – 10 лет. Сервисные центры находятся в Москве и Челябинске. Основные функции и особенности измерителей прочности серии УКС-МГ4: Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании Определение прочности строительных материалов по установленной градуировочной зависимости; Оценка прочности бетонов неизвестного состава по градуировочным характеристикам; Возможность установки индивидуальных градуировок для различных марок бетона и кирпича; Определение глубины залегания трещин; Поиск дефектов по аномальному уменьшению скорости распространения ультразвука; Архивация результатов измерений в памяти прибора, в том числе времени, даты, характеристики; стройматериала и коэффициента вариации; Передача информации, полученной в результате измерений, на ПК. Объем памяти 10 000 результатов. Дисплей с подсветкой. Технические характеристики ультразвукового измерителя прочности бетона УКС-МГ4 приведены в следующей таблице. Технические характеристики ПДС-МГ4 Длина базы измерений при поверхностном прозвучивании, мм 120 ± 2 Диапазон изменения длины базы при сквозном прозвучивании, мм от 70 до 1200 Диапазон измерений времени распространения УЗК, мкс: − при сквозном прозвучивании − при поверхностном прозвучивании от 15 до 2000 от 15 до 150 Диапазон измерений скорости УЗК, м/c от 1000 до 8000 Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более: где t – измеренное время распространения УЗК в микросекундах. Δt = ±(0,01∙t 0,1) Дискретность индикации времени распространения УЗК, мкс 0,1 Дискретность индикации скорости УЗК, м/с 1 Предел допускаемой дополнительной погрешности измерений времени распространения УЗК при отклонении температуры окружающей среды от границ нормальной области, на каждые 10ºС 0,5 % Амплитуда напряжения генератора зондирующих импульсов, В 500 ± 100 Рабочая частота УЗК, кГц 70 ± 15 Питание прибора осуществляется от двух гальванических элементов типа АА (LR6). Напряжение питания, В 3 Потребляемый ток: − режим измерения, мА − режим индикации, мА 145 25 Продолжительность непрерывной работы прибора, ч, не менее 30 Средняя наработка на отказ, ч, не менее 20000 Полный средний срок службы, лет 10 Габаритные размеры составных частей прибора, мм, не более: − электронный блок с пьезоэлектрическими преобразователями (далее ПЭП) для поверхностного прозвучивания − ПЭП для сквозного прозвучивания 230×130×73 ø35×120 Масса составных частей, кг, не более: − электронный блок с ПЭП для поверхностного прозвучивания − ПЭП для сквозного прозвучивания (2 шт. ) 0,55 0,55 Комплект поставки: Электронный блок измерителя УКС-МГ4, совмещенный с ПЭП для поверхностного прозвучивания, контрольный образец, упаковочный футляр, кабель связи с ПК, CD с программным обеспечением, инструкция по эксплуатации с паспортом. Дополнительно для УКС-МГ4С: ПЭП для сквозного прозвучивания, упаковочный кейс, ремень, литол. Проведение ультразвукового контроля прочности бетона Дополнительная информация: Программное обеспечение для прибора; Руководство по эксплуатации (инструкция) УКС-МГ4, УКС-МГ4С; Описание типа средства измерения УКС-МГ4; Методика поверки УКС-МГ4; Проведение ультразвукового контроля прочности бетона; Свидетельство Госреестра об утверждении типа средств измерений. РФ; Сертификат о признании утверждения средств измерений. Республика Казахстан; Сертификат об утверждении типа средств измерений. Республика Беларусь; Свидетельство о присвоении Знака качества оборудование для диагностики и неразрушающего контроля; Статья – неразрушающие методы контроля бетона Купить ультразвуковой измеритель прочности бетона УКС-МГ4 и УКС-МГ4С можно по официальной цене производителя указанной в прайс-листе. Цена прибора УКС-МГ4 указана с учетом НДС. Смотрите так же разделы: Приборы контроля бетона, Определение прочности бетона, Лаборатория контроля бетона, Обучение и аттестация специалистов по УЗК. Аттестация лабораторий НК по ультразвуковому методу контроля.   Ультразвуковой прибор измерения прочности бетона УКС-МГ4 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

Лидеры продаж Твердометрия Альбом радиографических снимков Документы ОПРОС: Какое оборудование кроме НК вас интересует: Геодезическое Тех. диагностика Строительное Другое

Ультразвуковой измеритель прочности бетона УКС-МГ4

   Ультразвуковой измеритель УКС-МГ4 разработан для оценки прочности бетонных и железобетонных изделий, а также силикатного кирпича. Оценка прочности в приборе определяется в зависимости скорости и времени распространения ультразвуковых импульсов поверхностным методом. Компактный, эргономичный и быстрый дефектоскоп УКС-МГ4 будет идеально вписан в приборный парк предприятий, которые занимаются промышленным и гражданским строительством для осуществления входного контроля бетонных изделий, а также контроля качества изготовленных конструкций. Предприятиям, которые занимаются изготовлением железобетонных изделий, для осуществления внутреннего контроля качества. Независимым строительным лабораториям как для вновь строящихся объектов, так и для оценки состояния уже построенных.

   Ультразвуковой измеритель прочности бетона УКС-МГ4 внесен в Государственный реестр средств измерений под №38169-08 со сроком действия свидетельства до 2018 года.

Основные функции УКС-МГ4:

• Определение геометрической величины дефекта (глубина трещины)
• Ручная настройка градуировок для различных материалов и изделий
• Встроенные градуированные зависимости стройматериалов
• Поверхностный метод измерения
• Определение прочности не идентифицированных стройматериалов по градуированным характеристикам ЦНИИОМПТ
• Внутренняя память рассчитана на десять тысяч измерений
• Для удобства использования преобразователь интегрирован в корпус прибора

Технические и эксплуатационные параметры прибора УКС-МГ4

Комплект поставки УКС-МГ4

Вы можете купить Ультразвуковой измеритель прочности бетона УКС-МГ4 уточнить характеристики, актуальную стоимость или подобрать аналоги отправив заявку на info@setrix. ru или позвонить по телефонам в разделе «Контакты».

Ультразвуковое оборудование для испытаний бетона | PCTE

Pundit PL-200 продолжает знаменитую традицию Pundit по тестированию скорости ультразвукового импульса [UPV], которая началась в 1970-х годах.

Измерения UPV обычно используются для оценки свойств материалов, таких как консистенция или прочность, а также для обнаружения пустот или повреждений в балках, колоннах или стенах. Он также используется для измерения глубины трещин в бетоне.

Первый, в котором используется сенсорный дисплей нового поколения, блок управления также полностью совместим с преобразователем ультразвукового эхо-импульса, с более подробной информацией на специальной странице.

Скорость импульса в материале зависит от его плотности и упругих свойств. Это, в свою очередь, связано с качеством и прочностью материала. Всемирно известная линейка Pundit предлагает пользователям надежный и точный метод определения звуковых свойств материалов.

Применение

Ультразвуковой контроль может быть использован для:

• Однородности материала
• Наличие пустот, трещин или других внутренних несовершенств или дефектов
• Измерение глубины трещины
• Изменения в бетоне, которые могут произойти со временем (например, из-за гидратации цемента) или повреждения от огня, мороза или химического воздействия
• Прочность или модуль материала
• Качество бетона в соответствии с установленными стандартными требованиями

Метод испытаний

Ультразвуковой контроль в его наиболее простом виде называется времяпролетным. Это относится к синхронизации прихода ультразвукового импульса от одного преобразователя к другому через твердую среду. Ультразвуковой импульс в стандартной работе представляет собой p-волну (или волну сжатия), это та же энергия, которую мы слышим в виде звука.

Скорость ультразвукового импульса (UPV) рассчитывается путем деления расстояния между датчиками на время прибытия, что позволяет сравнивать сыпучий материал на любом расстоянии прохождения сигнала.

Особенности

• Корпус, специально разработанный для использования на месте в неблагоприятных условиях
• Экран с самым высоким разрешением и самым четким изображением, доступным на рынке, что позволяет проводить наилучший анализ измеренных сигналов
• Настройки, доступные непосредственно на экране измерений
• Встроенное хранение и просмотр осциллограмм
• Автоматический и ручной запуск и настраиваемый пользователем порог запуска
• Модульная концепция: возможность расширения всеми преобразователями Proceq Pulse Velocity и Pulse Echo, новые ультразвуковые продукты Pundit будут напрямую совместимы.

Режимы передачи

При проведении испытаний UPV существует три пути передачи, которые можно увидеть на изображении. Способ передачи определяется доступом к поверхностям бетонных элементов и проверяемой характеристикой.

Критически важно, что непрямая скорость несколько неопределенна и не должна сравниваться со значениями прямой и полупрямой.

Материалы

Необходимый инструмент для исследования широкого спектра материалов:

• Бетон
• Керамика и огнеупоры
• Древесина
• и многие другие

Программное обеспечение для анализа PL Link

PL Link на базе Windows позволяет просматривать данные и ретроспективно корректировать настройки измерения. Он также используется для загрузки в систему кривых преобразования прочности.

Комплексные режимы измерения

НОВИНКА — сканирование области

Сканирование области сочетает в себе режимы измерения расстояния, скорости импульса или времени передачи Pundit PL с обзором сетки. Результаты сканирования отображаются в виде контурной карты с просмотром каждого измерения.

Линейное сканирование

Оценивает однородность бетона и обнаруживает трещины и другие дефекты. Измеренные скорости импульсов отображаются в виде линии, которая будет меняться в зависимости от толщины или расположения дефектов или трещин.

Скорость импульса/время передачи/расстояние

Вычисляет скорость импульса тестируемого материала с масштабированием и прокруткой для точного контроля А-скана. Поддерживает частоту обновления до 25 Гц.

Прочность на сжатие

Определяет прочность бетона на сжатие с помощью корреляции скорости ультразвукового импульса или с помощью SONREB, который сочетает испытания молотком Шмидта с испытаниями UPV.

Глубина трещины

Определяет глубину перпендикулярных трещин в соответствии с BS 1881. Измеряет поверхностную скорость и сравнивает изменения с расстоянием от трещины.

Поверхностная скорость

Улучшенное измерение поверхностной скорости.
Определяет поверхностную скорость в соответствии с BS 1881.

Стандарты и нормы

EN12504-4 (Европа), ASTM C 597-02 (Северная Америка), BS 1881 Часть 203 (Великобритания), ISO2904-7: (международный), IS13311 (Индия), CECS21 (Китай).

Форма Прилагается

Стандартно поставляется с:

• Сенсорный экран Pundit
• 2 преобразователя 54 кГц
• 2 кабеля BNC 1,5 м, переходной кабель BNC
• Контактная жидкость
• Калибровочный стержень
• Зарядное устройство, кабель USB
• DVD с. Программное обеспечение, документация, ремень для переноски, чехол

Частоты преобразователя

В стандартную комплектацию входят преобразователи p-волны 54 кГц, хотя доступен диапазон частот от 24 кГц до 250 кГц. Имеются также экспоненциальные преобразователи для сухого соединения и работы с древесиной, а также новый преобразователь поперечной волны сухой точки 40 кГц для E-Modulus.

Technical Specifications

Range	0. 1 – 7930 µs
Resolution	0.1 µs (793 µs)
Display	7” Colour, 800 x 480 pixels
Pulse Напряжение	100-450 VPP
.0157	8 ГБ. > 30 °C (Charging, operating) 0 > 40 °C (Charging, Off) -10 > 40 °C (Not Charging)
Humidity
IP Classification	IP 54

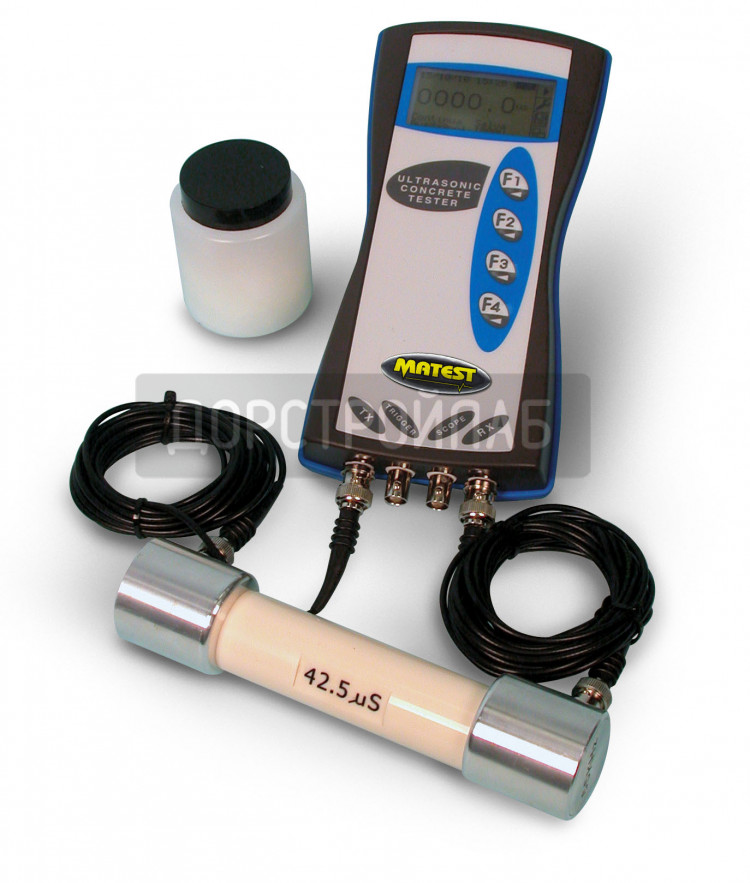

Ультразвуковой тестер импульсной скорости Pundit

Ультразвуковой тестер импульсной скорости Pundit предназначен для измерения скорости импульса и может использоваться для определения однородности бетона, наличия трещин или пустот, изменения свойств во времени и при определении динамических физических свойств. EN 12504:4 дает руководство по испытаниям свежего бетона, затвердевшего бетона и бетона в конструкциях. Он определяет метод определения скорости распространения импульсов ультразвуковых продольных волн в бетоне.
TMC-3850 — ультразвуковой прибор для измерения скорости импульса, который используется для проверки качества бетона. Он включает в себя сбор данных в режиме онлайн, анализ формы сигнала и полный дистанционный контроль всех параметров передачи. Наряду с традиционным измерением времени прохождения и скорости импульса TMC-3850 предлагает измерение длины пути, измерение глубины перпендикулярной трещины и измерение поверхностной скорости. Оптимизированное формирование импульса обеспечивает большую дальность передачи при более низких уровнях напряжения. Это, в сочетании с автоматической комбинацией напряжения передатчика и усиления приемника, обеспечивает оптимальный уровень принимаемого сигнала, гарантируя точные и стабильные измерения. Встроенный дисплей сигнала позволяет вручную запускать полученный сигнал. Pundit Lab+ предлагает другие функции, такие как возможность оценки прочности на сжатие по методу Сонреба в сочетании со значением молотка отскока.
Характеристики Pundit LAB+
• Встроенный дисплей осциллограммы
• Дистанционное управление; USB-соединение и приложение Pundit Link позволяют полностью дистанционно управлять всеми функциями ультразвукового испытательного оборудования
• Полное дистанционное управление прибором с помощью стороннего программного обеспечения
• Прямая регистрация данных на ПК
• Работает от батареи, от сети через адаптер переменного тока, а также может питаться от ПК через USB-соединение.
• Поддерживает широкий диапазон датчиков от 24 кГц до 500 кГц, что делает его пригодным не только для бетона и камня, но и для других материалов, таких как графит, керамика, дерево и т. д.
• Экспоненциальные преобразователи для шероховатых поверхностей и преобразователи поперечных волн для оценки динамического модуля упругости дополняют ассортимент.
