Размеры пустотных плит перекрытия по ГОСТу – особенности и стандарты

Бетонные плиты перекрытия, используемые для строительства домов, различаются между собой не только по длине, ширине и высоте. На заводе ЖБИ-4 производятся плиты перекрытия нескольких видов: пустотные, ребристые, безопалубочные и т.д.

Содержание

• 1 Плиты перекрытия: сортамент по ГОСТ – формы и типоразмеры
• 2 Координационные размеры и масса плит
• 3 Размеры и вес
• 4 Балконные железобетонные плиты
  • 4.1 Балконные консольные плиты для кирпичных жилых объектов
• 5 Маркировка многопустотных железобетонных плит перекрытий
  • 5.1 Буквенные символы в конце маркировки плиты перекрытия обозначают:
• 6 Монолитные плиты перекрытия
• 7 Этапы строительства монолитной плиты перекрытия
• 8 Что собой представляют ребристые плиты, их основные характеристики
  • 8.1 Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры
• 9 Узлы опирания
• 10 Что делать с пустыми местами после раскладки
• 11 Особенности ценообразования
• 12 Как выполняется монтаж плит перекрытия
• 13 Методы контроля
• 14 Типы, основные параметры и размеры

Плиты перекрытия: сортамент по ГОСТ – формы и типоразмеры

Преимуществом сборных плит перекрытия является быстрота их укладки, надежность и долговечность. Железобетонные изделия нашли широкое применение в гражданском и промышленном строительстве, но частные застройщики нередко отказываются от них из-за необходимости применения спецтехники. Тем не менее, плиты перекрытия, сортамент которых состоит из нескольких видов и типоразмеров, являлись и являются наиболее приемлемым и универсальным вариантом при возведении многоэтажных домов и крупных объектов различного назначения.

Координационные размеры и масса плит

Типоразмер плиты	Координационные размеры плиты, мм	Масса плиты (справочная), т
	Длина l 0	Ширина b 0
Плиты типа 1П
	3000	4800	4.3
		5400	4.9
		6000	5.4
		6600	5.9
	3600	4800	5.2
		5400	5.8
		6000	6. 5
		6600	7.1
		Плиты типа 2П
	2400	6000	5.8
	3000	4800	5.8
		5400	6.5
		6000	7.2
	3600	2400	3.5
		3000	4.3
		3600	5.2
		4800	6.9
		5400	7.8
		6000	8.6
	6000	1200	2.9
		2400	5.8
		3000	7.2
		3600	8.7
		Плиты типов 1ПК и ПБ
	2400	1000	0.8
		1200	0.9
		1500	1.1
		1800	1.3
		2400	1. 8
		3000	2.2
		3600	2.7
	3000	1000	0.9
		1200	1.1
		1500	1.4
		1800	1.7
		2400	2.2
		3000	2.8
		3600	3.3
	3600	1000	1.1
		1200	1.3
		1500	1.7
		1800	2
		2400	2.7
		3000	3.3
		3600	4
	4200	1000	1.3
		1200	1.6
		1500	2
		1800	2.3
		2400	3.1
		3000	3.9
		3600	4. 7
	4800	1000	1.5
		1200	1.8
		1500	2.2
		1800	2.7
		2400	3.6
		3000	4.5
		3600	5.4
	5100	1000	1.6
		1200	1.9
		1500	2.4
		1800	2.9
		2400	3.8
		3000	4.8
		3600	5.7
	5400	1000	1.7
		1200	2
		1500	2.5
		1800	3
		2400	4
		3000	5
		3600	6
	6000	1000	1.9
		1200	2. 2
		1500	2.8
		1800	3.3
		2400	4.5
		3000	5.6
		3600	6.7
	6300	1000	2
		1200	2.4
		1500	3
		1800	3.5
		2400	4.7
		3000	5.9
		3600	7.1
	6600	1000	2.1
		1200	2.5
		1500	3.1
		1800	3.7
		2400	5
		3000	6.2
		3600	7.4
	7200	1000	2.3
		1200	2.7
		1500	3.3
		1800	4
		2400	5. 4
		3000	6.7
		3600	8.1
		Плиты типа 2ПК
	1800	3000	2.2
		3600	2.6
		6000	4.4
	2400	5400	5.2
		6000	5.8
		6600	6.3
	3000	3600	4.3
		4800	5.8
		5400	6.5
		6000	7.2
		6600	7.9
		7200	8.6
	6000	1200	2.9
		2400	5.8
		3000	7.2
		3600	8.6

Плиты подразделяют на следующие типы:

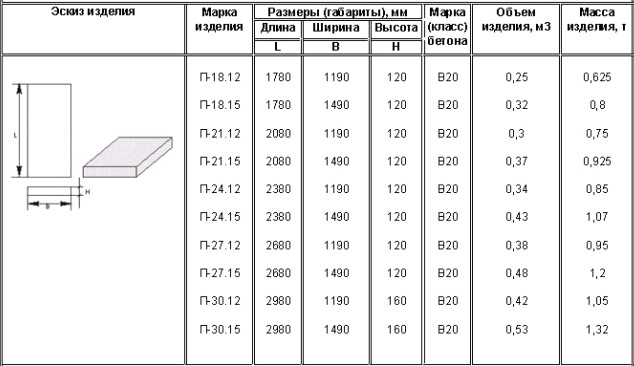

• 1П – сплошные однослойные плиты толщиной 120 мм;
• 2П – то же, толщиной 160 мм;

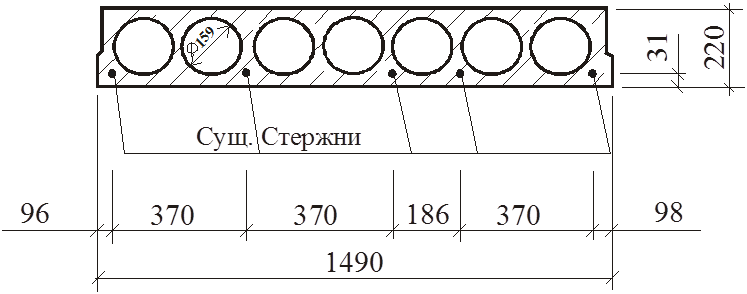

• 1ПК – многопустотные плиты толщиной 220 мм, с круглыми пустотами диаметром 159 мм;
• 2ПК – то же, с круглыми пустотами диаметром 140 мм;
• ПБ – многопустотные плиты толщиной 220 мм безопалубочного формования.
• Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Размеры и вес

Среди большого разнообразия пустотных плит есть разные изделия. Например, ЖБИ изготавливаются с шагом, который равняется 10 см по длине. По ширине эти изделия бывают четырех размеров, а именно 1 м и 1,2 м, а также 1,5 м и 1,8 м. Чтобы выбрать ту продукцию, которая нужна именно вам, следует обращать внимание на эти параметры. Так вы сможете выполнить перекрытие пролетов почти любых типов.

Стандартная пустотная плита перекрытия ПК либо ПБ имеет толщину, которая равняется 220 мм. Что касается облегченных типов изделий из железобетона марок ПНО, 3,1ПБ и 1,6ПБ, то их размеры составляют 160 мм.

Ширина изделия может равняться и 1,8 м, однако подобные плиты продаются намного реже, чаще всего их делают под заказ. Оптимальный размер составляет 1,2 м. Подобные ЖБИ являются более удобными. Их легче перевозить в кузове автомобиля и затем раскладывать. Благодаря безопалубочной технологии современного типа и в результате того, что поперечное армирование в этих плитах отсутствует, изготовители могут резать плиты ПБ на разные элементы. Благодаря этому исключаются всевозможные сложности, связанные с перекрытиями пролетов, которые имеют необычную конфигурацию.

Инструкция по раскладке плит перекрытия. Видео с описанием ошибок при раскладке плит Плиты перекрытия размеры таблицы Размеры и виды плит перекрытия – характеристики плит по ГОСТ и их стоимость Плиты перекрытия размеры таблицы Плита перекрытия в разрезе – Что такое плиты перекрытия? Описание, особенности, применение и виды плит перекрытия – ТеплоЭнергоРемонт Стандартные размеры плит перекрытия по ГОСТ: сплошные, шатровые и пустотные, цены

Плиты могут иметь разный вес, который обычно составляет от 0,3 до 5 т. Этот параметр зависит от габаритов изделия. Заметим, что если сравнивать его с несущими монолитными конструкциями, то в этих видах изделий он гораздо меньший. Также ЖБИ незначительно отличаются от цельных перекрытий из железобетона по своим техническим особенностям. Благодаря этому становится возможным уменьшить нагрузку, которая создается на фундамент, а также не потерять характеристики прочности.

Балконные железобетонные плиты

Расшифровка маркировки:

Технические характеристики балконных плит

При изготовлений балконной плиты используется:

• Бетон В22.5,
• Морозостойкость F200,
• Водонепроницаемость W4
• Серии КЛ-1, выпуск 1-2
• ТУ 5898-030-03984346-2001
• Норма прочности на сжатие летом/зимой — 70% /100%
• Гидроизоляция отсутствует

В зависимости от конструктивного решения балконов, железобетонные плиты проектируются, как консольные или балочные с различными вариантами опоры.

Балконные консольные плиты для кирпичных жилых объектов

Консольные плиты используются при строительстве зданий с толщиной стен 640 мм. Вынос консольной части составляет 900 мм.

Маркировка многопустотных железобетонных плит перекрытий

Например: АтVта

• 1ПК (ПК) – плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
• 2ПК – толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
• 3ПК – толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
• 4ПК – толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
• 5ПК – толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
• 6ПК – толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
• 7ПК – толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
• ПГ – толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
• ПБ – толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ – (буква Т три стороны) для опирания по трем сторонам, 1ПКК – (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке – длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке – ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит – 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра – несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м 2 . (3 означает 300 кг/м 2).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

Ширина плиты перекрытия в многоквартирном доме: ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры — Интернет магазин мебели “МебПилот.ру” — широкий выбор, низкие цены! Плиты перекрытия размеры таблицы Все, что нужно знать про пустотные плиты перекрытия: размеры, масса и прочие характеристики Виды плит перекрытия по назначению, размерам и конструкции Все, что нужно знать про пустотные плиты перекрытия: размеры, масса и прочие характеристики Плиты перекрытия: размеры по ГОСТу, маркировка и другие отличительные особенности

• АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
• т – плита перекрытия изготовлена из тяжелого бетона.
• а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.

Перекрытия представляют собой горизонтальные диафрагмы, которые разделяют постройки на этажи. Основным предназначением является восприятие нагрузок от оборудования, людей, мебели. Также перекрытия необходимы для выполнения роли диафрагмы жесткости, обеспечивающей общую устойчивость здания.

Монолитные плиты перекрытия

Монолитная плита перекрытия отливается целиком из бетона, в ней нет пустот, зато есть усиливающая арматура. Поэтому монолитные плиты являются самыми прочными. Они применяются при строительстве тех зданий, где планируется повышенная нагрузка на опоры. Обычно эти плиты отливают непосредственно на строительной площадке, при этом можно задать любые размеры для будущей плиты.

Чтобы отлить такую плиту, сначала изготавливают опалубку из досок, металла или фанеры. Самые ровные плиты без швов получаются именно в фанерной опалубке.

Конструкция должна опираться на металлические стойки, которые способны выдержать как вес бетона вместе с арматурой, так и дополнительные нагрузки.

Первый слой арматуры должен быть на 2-5 см выше плоскости опалубки, чтобы сформировался слой бетона, который защищает сталь от коррозии и повышает огнеупорность плиты. Первый слой арматуры поднимают с помощью пластиковых фиксаторов, а второй – с помощью поддерживающих элементов.

Этапы строительства монолитной плиты перекрытия

Начинается строительство с составление чертежа будущей конструкции плиты. А именно, расчета толщины перекрытия, подсчета веса арматуры необходимой для армирования, марки используемого бетона. На эти параметры влияют многие факторы, которые следует учесть при составлении чертежа, самостоятельно это делать не советую, лучше заплатить проектировщику и он произведет все расчеты, а вы будете спать спокойно.

На начальном этапе возводятся вертикальные несущие опоры строения, на которые будет опираться перекрытие. Это могут быть колонны, стены из бетона или кирпича, а также и газосиликатного блока необходимой плотности.

Установка опалубки под бетонные стены.

После возведения несущих опор устанавливается горизонтальная опалубка под перекрытие необходимого размера, с запасом от 30 см, для установки борта. В состав опалубки входят телескопические стойки, треноги, короны, ригеля и ламинированная фанера. Процесс монтажа опалубки проводится в следующем порядке:

1. Устанавливаются треноги. Их функция фиксировать стойки в необходимом месте в вертикальном положении.
2. Расстановка и крепление стоек к треногам. Изначально стойки выдвигаем на необходимое расстояние, в зависимости от высоты будущего перекрытия, с учетом ригелей и фанеры, например: если перекрытие высотой 3 метра, то стойку выдвигаем на 258 см, то есть 300 см отнимаем 2 ригеля по 20 см и фанеру 2 см. На стойки надеваем короны.
3. Монтируем несущие ригеля в короны стоек. Они должны выступать минимум 15 см, за корону.
4. Раскладка поперечных ригелей и выравнивание опалубки по уровню, с помощью нивелира или лазерного уровня.
5. Укладка фанеры. Шаг ригелей в пределах 40-60 см, при толщине перекрытия 15 – 22 мм. Этот параметр зависит от толщины используемой фанеры и от толщины будущей плиты.
6. Установка борта, края перекрытия. Бывают случаи, когда пробиваются по краю плиты только гвозди в качестве ориентира для армирования, а бортовая опалубка устанавливается позже, так как она может мешать процессу армирования.

Сборка горизонтальной опалубки под плиту перекрытия.

После установки опалубки выполняется армирование плиты перекрытия, укладывается арматура нижнего и верхнего слоя, по проекту и соединяется между собой проволокой, образуя железный каркас (подробнее процесс армирования разберём ниже).

На следующем этапе плиту бетонируют. С помощью крана и колокола для подачи бетона, либо бетононасосом. При укладке бетонной смеси её обязательно следует уплотнять вибратором, заливка производится беспрерывно, плита должна быть монолитной (бывают исключения при больших объёмах, могут устанавливаться отсечки, обязательно согласовывается с проектировщиком). В жару следует накрыть плиту клеёнкой и периодически поливать водой, чтобы бетон не пересыхал, в зимний период на арматурный каркас крепят обогрев.

Процесс бетонирования монолитной плиты бетононасосом.

После того как плита перекрытия наберёт необходимую прочность, производится демонтаж опалубки, места стыков листов фанеры, при необходимости шлифуют.

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

Узлы опирания

Они предназначены для надежной и правильной фиксации плит перекрытия на капитальных элементах. Укладка плиты и ее закрепление на стене выполняется при помощи раствора и жестких армирующих соединений.

Узловые соединения должны соответствовать следующим требованиям:

• торцевые стороны плит не должны вплотную примыкать к кладке;
• между кладкой и перекрытием выполняется теплоизоляция;
• пустотные отверстия рекомендуется закрыть специальными вкладышами, для предотвращения теплопотерь;
• соединение перекрытия и армопояса выполняют жестко соединяя арматуру армопояса с армирующими стержнями плиты при помощи сварки.

Узлы зависят от количества и типа капитальных элементов. Для опирания по двум сторонам, они выполняются на поперечных несущих стенах, а для опирания по трем или четырем сторонам – как на поперечных, так и на продольных стенах. Узлы выполняются также в том случае, когда несущими элементами выступают колонны, фермы и балки перекрытия.

При укладывании плит перекрытия необходимо учитывать все параметры, необходимые для правильного опирания их на несущие элементы. Выбор плит, расчет узлов, армопояса и глубины опирания производится на стадии проектирования здания.

После монтажа не забудьте заделать швы.

Что делать с пустыми местами после раскладки

При раскладке плит во время сооружения домов всегда образуется несколько участков, куда стандартные модели уже не помещаются. Строители в таком случае заполняют указанные места монолитным бетоном, прямо на месте. Но получаются лишь самодельные конструкции, качество которых заметно уступает тому, что сделано в заводских условиях. Вес и другие характеристики выдерживаются с меньшей точностью.

Но и у плит ПК, ПГ имеется своё преимущество. Оно заключается в том, что в конструкции легко пробить отверстие для подключения коммуникаций. И не нужно беспокоиться о дальнейших разрушениях. Диаметр у данных моделей достигает до 114 миллиметров минимум. Потому канализационные стояки проходят без всяких проблем. Не важно, сколько их.

Стандарты и размеры многопустотных плит перекрытия по ГОСТу — Статьи — Стройка. ру Плиты перекрытий облегченные: виды, характеристики Размеры плит перекрытия по ГОСТу, таблица и пояснения | Размеры плит перекрытия по ГОСТу, таблица и пояснения | Плиты перекрытия – размеры и цены, виды, характеристики и маркировка по ГОСТ Виды плит перекрытия по назначению, размерам и конструкции

У плит ПБ отверстия узкие, всего 60 мм. Приходится перерубать ребро, что приводит к ослаблению конструкции. Такой вариант допустим лишь при малоэтажном строительстве. Главное – правильно провести расчёт Ж Б плиты.

Особенности ценообразования

Цены изделий из бетона, выпускающихся серийно на заводах ЖБИ, можно назвать вполне демократичными. Хотя здесь все зависит от размеров и характеристик материала. Однако специфика их такова, что в смету придется включать стоимость и самих плит, и их доставки. Чем дальше от стройки завод ЖБИ, тем дороже обойдется покупка.

Хорошо сэкономить смогут те, кто находится в Подмосковье. Там тоже немало действующих строительных комбинатов, изготавливающих ЖБИ, но цены у них чуть ниже, чем в Москве.

Б/у изделия обойдутся дешевле всего, но не настолько, чтобы позволить себе риск. Во-первых, при их покупке необходимо выбирать только те бетонные плиты, которые не имеют видимых повреждений. Во-вторых, следует помнить, что у стальных стержней арматуры есть свой срок усталости металла.

Как выполняется монтаж плит перекрытия

Планируя осуществлять укладку плит, обратите внимание на следующие особенности монтажа:

• расположение панелей на капитальные стены с минимальным зазором;
• тщательную заделку швов цементной смесью;
• применение анкерных болтов для жесткости монтажа.

Как укладывать плиты перекрытия на газобетон: минимальная толщина стены, монтаж плит перекрытия Все, что нужно знать про пустотные плиты перекрытия: размеры, масса и прочие характеристики Плиты перекрытия – размеры и цены, виды, характеристики и маркировка по ГОСТ Стандартные размеры плит перекрытия по ГОСТ: сплошные, шатровые и пустотные, цены Размер плиты: Плиты перекрытия — размеры и цены, виды, характеристики и маркировка по ГОСТ — АртСтрой — строительные материалы в Санкт-Петербурге Плиты перекрытия: стандартные размеры по ГОСТу, фото, технические характеристики

При выполнении монтажных операций важно обеспечить величину опорной поверхности, составляющую не менее 100-120 мм. Для монтажа панелей используйте подъемное оборудование, соответствующее по грузоподъемности массе изделий.

Методы контроля

Государственные стандарты, согласно которым производятся испытания ребристых плит перекрытия:

• Показатели прочности, жесткости и трещиностойкости – ГОСТ 8829 и ГОСТ 16504.
• Прочностные характеристики бетона – ГОСТ 10180. При этом важно соблюдать требования к изготовлению образцов (ГОСТ 10181) и условия их хранения (ГОСТ 18105).
• Морозостойкость бетона – определяется по ГОСТ 10060.0, 10060.1 и 10060.2 либо ультразвуковым методом согласно ГОСТ 26134.
• Водонепроницаемость – в соответствии с ГОСТ 12730.0 и 12730.5.

Техника испытаний сварных арматурных и закладных элементов регламентирована ГОСТ 10922 и ГОСТ 23858. Сила натяжения напрягаемой арматуры измеряется после соответствующих работ по ГОСТ 22362. Положение армирующих прутков и толщина защитного бетонного слоя определяется по ГОСТ 17625 и ГОСТ 22904.

Методы проверки плит на отклонения от плоскостности, прямолинейности, соответствие геометрических размеров, а также ширины раскрытия трещин (при их наличии) установлены ГОСТ 13015.

Типы, основные параметры и размеры

4.1 Плиты подразделяют на следующие типы:

1П — плиты толщиной 120 мм.

2П — плиты толщиной 160 мм;

-1 ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм.

2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм.

ПБ — плиты толщиной 220 мм беэопалубочного формования.

Инструкция по раскладке плит перекрытия. Видео с описанием ошибок при раскладке плит Размеры плит перекрытия по ГОСТу, таблица и пояснения | Плиты перекрытия: фото, видео, виды плит перекрытия, размеры, ГОСТ Плиты перекрытия: требования ГОСТ по изготовлению и применению Размеры плит перекрытия: особенности использования конструкций Как укладывать плиты перекрытия на газобетон: минимальная толщина стены, монтаж плит перекрытия

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

4.2 Плиты типов 1П. 2П и. при условии стендового формования. 1ПК, 2ПК могут быть предусмотрены дпя опирания по двум или трем сторонам или по контуру. Плиты типа ПБ предусмотрены для опирания по двум сторонам.

4.3 8 жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размеров, установленных для перекрытий общественных зданий.

4.4 Координационные длина и ширина плит должны соответствовать указанным в таблице 1.

ПОДЕЛИТЬСЯ

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Перейти к содержанию

Search for:

Главная » Стройматериалы » Бетон

Бетон

Автор Анатолий На чтение 7 мин Просмотров 80. 2к.

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.

Содержание

1. Размеры и классы пустотных панелей
2. Особенности производства и использования пустотных плит перекрытия
3. Объяснение маркировки пустотных плит перекрытия
4. Особенности монтажа пустотелых панелей

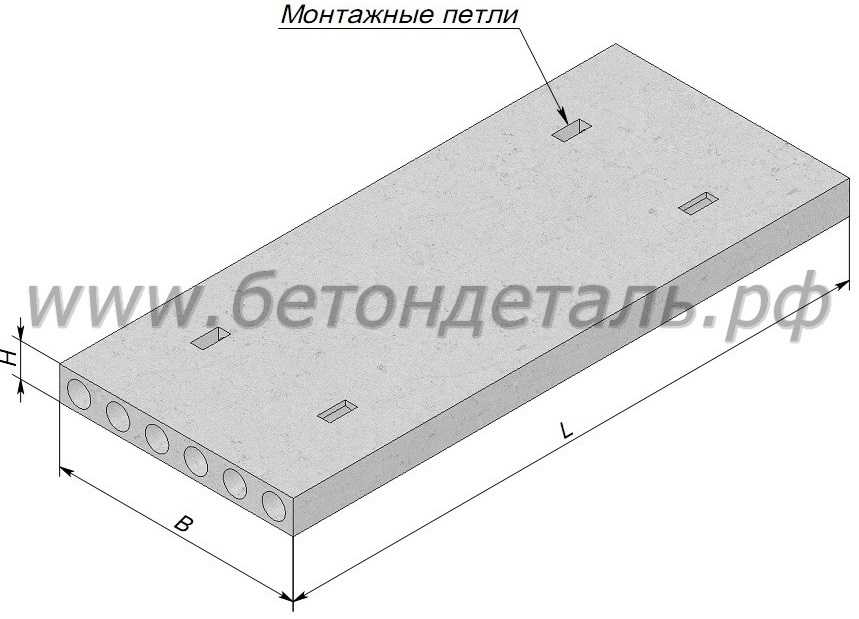

Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

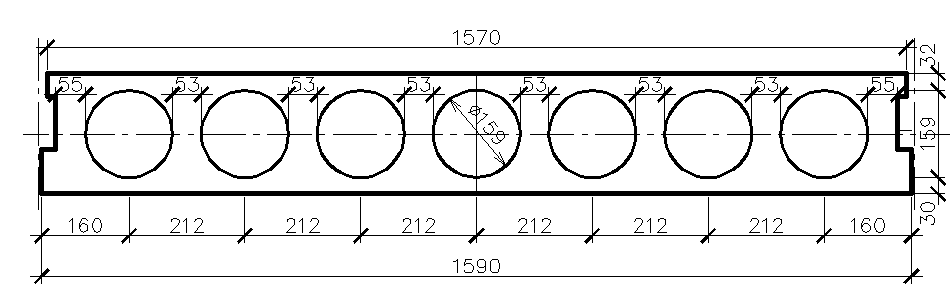

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

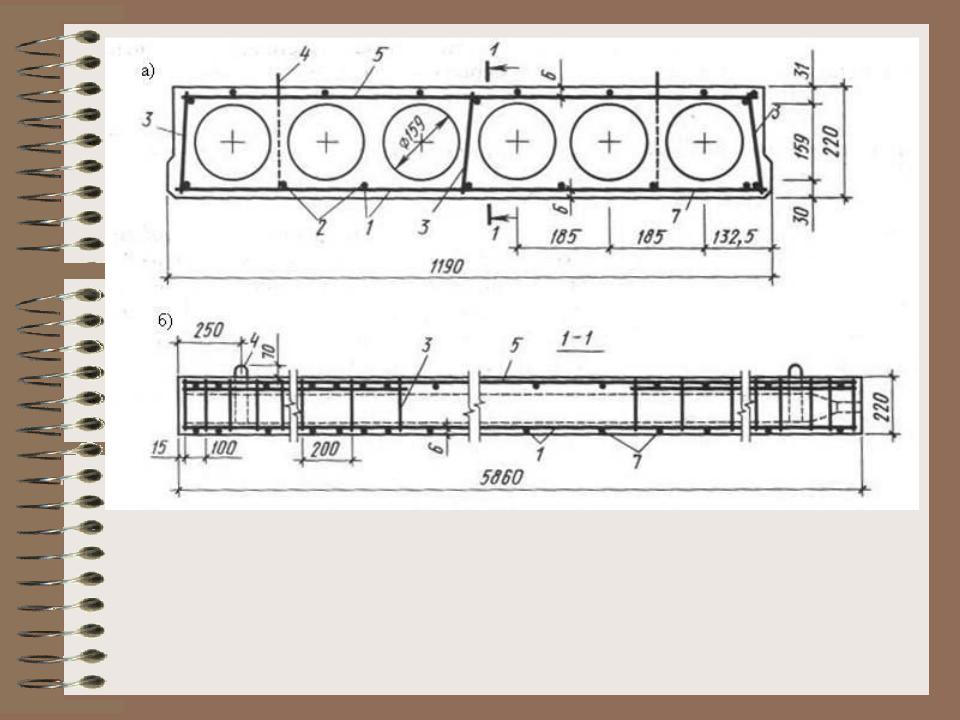

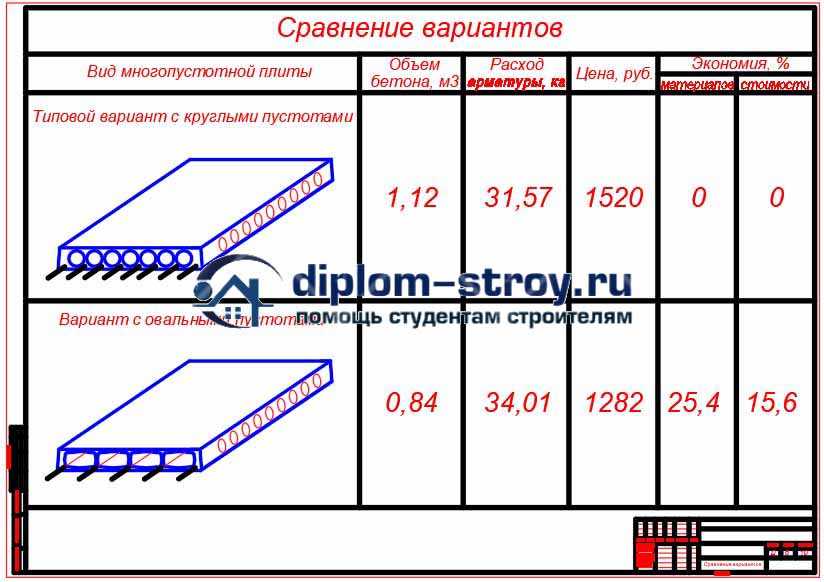

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

• толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
• толщ. 260 mm; при длине до 5680 мм;
• толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

• какую нагрузку выдерживает та или иная панель;
• какую несущую способность имеет изделие;
• подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
   Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

• для кирпичного сооружения – 9 см;
• для газобетона и пенобетона – 15 см;
• для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

Для вашего удобства сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами.

Adblock
detector

Hollowcore Часто задаваемые вопросы

Дом

»

Технические ресурсы

»

Строительство

»

Полый сердечник

Общие вопросы

Какая длина пролета может быть достигнута с помощью систем пустотелых досок?

Рекомендации по проектированию длины пролета немного различаются от продукта к продукту, но следует помнить несколько общих практических правил. Если мы предполагаем равномерную дополнительную нагрузку в 100 фунтов на квадратный фут и систему без верхней части, применяются следующие рекомендации:

• Пустотная доска толщиной 6 дюймов: пролеты 22 фута
• Полая доска толщиной 8 дюймов: пролеты 29 футов
• Полая доска толщиной 10 дюймов: пролеты 35 футов
• Полая доска толщиной 12 дюймов: пролеты 40 футов
• Полая доска толщиной 16 дюймов: пролеты 50 футов

Такие факторы, как сосредоточенные нагрузки и большие проемы, могут повлиять на возможности пролета вашей системы. После того, как вы определили данные нагрузки, рейтинги огнестойкости, длину пролета и толщину плиты для вашего проекта, обратитесь к местному производителю GCPCI за их опубликованными таблицами нагрузок.

Какая помощь может быть мне оказана при проектировании многопустотной системы?

GCPCI Производители пустотных плит имеют в своем штате инженеров, хорошо знакомых с требованиями к представлению, проектированию, материалам, бетонным смесям, доставке продукции, хранению, монтажу, сварке на месте и навесному оборудованию. Обычно производитель сборного железобетона выполняет окончательный инжиниринг продукта, который будет поставлен на работу. Сюда входят нагрузки, указанные зарегистрированным инженером, встроенные элементы, погрузочно-разгрузочные работы, транспортировка и т. д. Очень важно, чтобы зарегистрированный инженер удостоверился в том, что указанная система пола и крыши достижима до выбора производителя. Сборщики сборных железобетонных изделий GCPCI могут предоставить информацию о длине пролетов и размерах проемов, а также о последних инновациях в технологии соединения и методах использования пустотелых элементов с максимальной выгодой.

Как мы проектируем отверстия в доске?

Отверстия могут быть предусмотрены в многопустотных системах путем формирования отверстий на заводе, установки стальных коллекторов, распиловки и распиловки или резки после установки и заливки настила. При планировании проемов для проекта наименьший структурный эффект будет получен при ориентации проема параллельно пролету или при пробивке небольших отверстий для сокращения наименьшего количества предварительно напряженных прядей.

Отверстие размером более 2 футов x 2 фута должно быть отлито в пустотелой доске шириной 8 футов-0 дюймов. Это обычно происходит, если плита изготовлена ​​методом мокрого литья. Отверстие может быть вырезано на заводе или в полевых условиях в изделие из сухого литья.Если размер проема превышает безопасные ограничения литого в использовании конструкционного коллектора используется для создания необходимого проема.

Отверстия менее 2 футов могут быть залиты или вырезаны в доске при условии, что вся необходимая информация (местоположение и размер) предоставлена ​​сборщику сборных железобетонных изделий до начала производства. Генеральный подрядчик должен координировать свои действия со всеми заинтересованными сторонами, чтобы получить информацию о многопустотном каркасе, изготовленном на этапе заводского чертежа, чтобы можно было запроектировать дополнительное армирование в доску для восприятия требуемых расчетных нагрузок. Отверстие размером менее 10 дюймов не может быть отлито в доске из-за производственных ограничений.

Небольшие отверстия обычно просверливаются в полевых условиях специалистами (сантехниками, электриками и т. д.) после того, как планка установлена ​​и залита цементным раствором. Опять же, расположение и размер этих отверстий должны быть предоставлены сборщику сборных железобетонных изделий на этапе проектирования в цеху, чтобы планка могла быть спроектирована для размещения этих стержней. Пожалуйста, ЗАПРЕЩАЕТСЯ резать предварительно напряженные пряди в доске без разрешения производителя пустотных плит.

Что должно быть показано на чертежах проекта сборных многопустотных плит?

Рекомендации по проектированию длины пролета немного различаются от продукта к продукту, но следует помнить несколько общих практических правил. Если мы предполагаем равномерную дополнительную нагрузку в 100 фунтов на квадратный фут и систему без верхней части, применяются следующие рекомендации:

• Направления пролета
• Требования к загрузке
• Информация о соединении
• Требования к огнестойкости
• Требования к верхнему покрытию (например, 3/4-дюймовое выравнивающее покрытие; или 2-дюймовое композитное или некомпозитное покрытие)
• Отверстия: размеры и расположение

Следует ли использовать пустотелые доски для внешней отделки балконных секций проектируемого мной высотного здания?

Жилищное строительство идеально подходит для использования пустотелых плит. Однако все мы знакомы с жарким влажным летом и холодной влажной зимой в Среднеатлантическом регионе. Возможны проблемы из-за проникновения воды и последующего повреждения полых заполнителей от замерзания/оттаивания при использовании для наружного применения. Все сборщики многопустотных досок GCPCI рекомендуют указать, что стержни должны быть заполнены для области балкона, или планировать, чтобы эта часть (части) была цельной секцией плиты. Это легко и обычно производится для высотных жилых проектов.

Является ли обычной практикой сварка противоположных концов многопустотной доски? Когда это практично?

Соединения требуются в системах многопустотных плит по разным причинам. Большинство из них предназначены для локализованных сил. Соединения являются расходом проекта и при неправильном использовании могут иметь пагубные последствия, поскольку не учитывают изменения объема или другие перемещения, происходящие в сборной конструкции. Соединения могут развивать силы, поскольку они сдерживают эти движения. При указании соединений необходимо учитывать фактические силы. Если невозможно показать существование силы, соединение не следует использовать.

Инженер по сборным железобетонным конструкциям часто дает рекомендации официальному инженеру относительно общепринятых отраслевых практик. Как правило, для зданий длиной более 100 футов с полым сердечником, установленным на конструкционной стали, система сборных перекрытий требует только одного жесткого соединения. Это достигается путем указания сварного соединения на противоположных или чередующихся концах доски. Затем всю плиту заливают обычным способом. Это позволяет тепловому перемещению в плите перекрытия происходить без повреждения закладных сварных пластин. Эта практика имеет смысл для конструкционной стальной рамы, но не для многопустотной опоры на кирпичной кладке, а также для сборных железобетонных систем. Практика заключается в том, чтобы избегать чрезмерно ограниченных систем для больших площадей.

Всегда полезно обсудить свои опасения с производителем сборного железобетона до начала производства и строительства.

Как определить огнестойкость или сопротивление пустотелых плит? Должен ли я указать рейтинг UL

Как и все сборные железобетонные изделия, многопустотные плиты обладают отличной огнестойкостью. В зависимости от толщины и покрытия прядей может быть достигнута стойкость до 4 часов. Степень огнестойкости зависит от эквивалентной толщины для теплопередачи, покрытия напрягаемой пряди для прочности в условиях высокой температуры и концевого ограничения. Лаборатория страховщиков (UL) публикует рейтинги огнестойкости для различных сборок. Классы огнестойкости следует учитывать при определении толщины плиты, которая будет использоваться в предварительном проекте.

Типичная пустотелая доска толщиной 8 дюймов имеет 2-часовую огнестойкость. Для более высокого рейтинга (3- или 4-часовой), как правило, применяется бетонное покрытие (или на гипсовой основе) или может быть добавлен распыляемый огнестойкий материал на нижнюю сторону доски. Это также показано в каталоге UL.

Коды моделей, такие как IBC, имеют предписанные классы огнестойкости. Это лучший способ указать способы достижения заданных показателей огнестойкости, и его следует выбирать в первую очередь. Списки UL — это еще один способ указать, как достичь указанных показателей огнестойкости. Кодекс не требует предоставления списков UL. Эти списки являются результатом запатентованных испытаний конкретных сборных элементов, произведенных и протестированных конкретными компаниями. Если требуются этикетки или номера UL, то конкретные детали в Справочнике UL точно и только то, что будет соответствовать этому требованию.

Руководство PCI «Расчет огнестойкости сборного предварительно напряженного бетона» иллюстрирует общепринятую практику рационального противопожарного проектирования сборных и предварительно напряженных железобетонных изделий. В случае пустотелых элементов эквивалентная толщина рассчитывается на основе характеристик поперечного сечения пустотелых элементов каждой марки. Рациональное противопожарное проектирование используется в ситуациях, не предусмотренных нормами.

Ведущий инженер решит, можно ли считать плиты перекрытия защемленными или незакрепленными. Таблицы в ASTM E119обсудить условия ограничения, а также показаны в Руководстве по проектированию полых сердечников PCI. Требуемые показатели огнестойкости должны быть четко указаны в контрактных документах.

Возникла проблема с загрузкой этой области.

Строительство многопустотных плит Индия | Производители многопустотных плит

Пустотелые плиты изначально рассматривались и разрабатывались как альтернатива монолитным бетонным панелям перекрытий в Южной Африке для многоэтажных зданий около 25 лет назад. В современном мире, где быстрое строительство является нормой, многопустотные плиты были бы жизнеспособной и предпочтительной альтернативой традиционным монолитным плитам.

Пустотные плиты получили свое название от круглых пустот или стержней, которые проходят от конца к другому концу плиты. Жилы могут использоваться для кабельных коммуникаций и служить в качестве воздуховодов. Они играют очень важную ключевую роль, поскольку они уменьшают вес плиты, тем самым увеличивая структурную эффективность. Максимальная мощность 2,3 кН/кв.м на пролете 16 м может быть достигнута при использовании этих плит, поскольку они обладают огромным потенциалом большой длины. Большой пролет идеально подходит для торговых точек, офисов или автомобильных парковок. В соответствии с требованиями конструкции, блоки фиксируются со структурной стяжкой или без нее. Плиты, поступающие на площадку, уже имеют гладкий предварительно обработанный карниз. Они могут быть очень полезны, особенно в парковках и открытых конструкциях, поскольку не требуют обслуживания (Руководство PCI 2002). Пустотная плита состоит из сборного предварительно напряженного бетонного элемента с непрерывными пустотами, которые предусмотрены для снижения веса, косвенного снижения стоимости и в сочетании со скрытыми системами инженерных коммуникаций, которые расположены параллельно плите. Они преимущественно используются в качестве систем настила пола или крыши, а также могут использоваться для других целей, таких как стеновые панели, элементы настила моста и т. д.

Из-за снижения веса на треть или более использование высокопрочного бетона в сочетании с предварительным напряжением означает, что многопустотные плиты могут достигать значительно больших пролетов, чем монолитные железобетонные плиты аналогичной глубины. Быстрая установка, снижение затрат на строительство и электроэнергию, а также более высокий уровень качества — вот некоторые из нескольких преимуществ
, которые имеют полые элементы по сравнению с обычным литьем пола. Ширина плиты 1,2 м является стандартной, а толщина варьируется от 150 мм, 200 мм, 265 мм, 400 мм. В зависимости от конструктивных требований. Плиты изготавливаются по индивидуальному заказу.

• Меньший вес

Пустотные плиты легче по сравнению с предварительно напряженными или отлитыми на месте плитами на 37–54 %. Таким образом, снижается передача нагрузки с плит на балки и с балок на колонны, что снижает стоимость строительства. Кроме того, у нас меньше размеров фундаментов.

• Большие пролеты

Пролет 16 м может быть перекрыт многопустотными плитами, что значительно снижает количество необходимых промежуточных опор. По мере увеличения длины плиты толщина плиты увеличивается; также плиты передают нагрузку в одном направлении.

• Легко адаптируется к любой системе строительства

Применение многопустотных плит используется не только в сборных железобетонных конструкциях, а также в кирпичных и стальных конструкциях, независимо от типа конструкции, будь то традиционная или сборная.

• Экономия сырья

50 % бетона и 50 % арматуры можно сэкономить за счет включения многопустотных плит по сравнению с обычными плитами. Это означает, что в зданиях площадью 1000 м2 можно сэкономить 35 тонн бетона и 7,5 тонн арматуры.

• Простота изготовления

1 м традиционных плит и 2,5 м2 многопустотных плит могут быть получены при использовании одинакового количества материалов, рабочей силы и энергии. Кроме того, производство многопустотных плит полностью автоматизировано.

• Быстрое производство

За 24 часа можно изготовить около 500 м2 многопустотных плит.

• Нагрузка

Пустотные плиты могут удерживать до 2000 кг/м2.

• Высокое качество

Так как производство высокомеханизировано и выполняется в строго контролируемых условиях. Эти плиты изготавливаются с помощью планеров на 150-метровых путях методом экструзии бетона. Используются стальные пряди очень высокого качества, которые в 3 раза прочнее современной ребристой стали. Впадины создаются трубами, вокруг которых механически затвердевает бетон. Эта система производства позволяет строго контролировать методы производства и продукцию.

• Полое использование

Полости можно эффективно использовать для различных целей монтажа.

• Огнестойкость

Полые элементы невосприимчивы к огню, обеспечивая два уровня огнестойкости.
Звукоизоляция: В отношении звукоизоляции многопустотные плиты соответствуют даже самым строгим стандартам и подходят для всех типов строительных секторов, в основном для жилых помещений.
