Слои укладки тротуарной плитки: Подготовка основания для укладки тротуарной плитки своими руками

Технология укладки тротуарной плитки в деталях

Для того чтобы качественно произвести укладку тротуарной плитки совсем не обязательно пользоваться специальным оборудованием. Хотя тяжело не согласиться, что все-таки укладка с применением такового оборудования будет более надежной и долговечной. Но, если Вашей целью является прокладывание дорожек в саду, то вполне возможно обойтись и без спецтехники. Это не отразится на качестве. Ваши дорожки из тротуарной плитки будут иметь значительное преимущество перед бетонными или грунтовыми. В отличие от последних, плиточные дорожки не образуют трещин, являются достаточно прочными и мобильными. Ну а в случае, если Вам потребуется осуществлять более масштабные работы, то без услуг специалистов не обойтись. Но в любом случае, будете ли Вы заниматься укладкой тротуарной плитки самостоятельно, либо же привлечете квалифицированных работников, Вам необходимо иметь четкое представление, что конкретно представляет каждый этап оформления дорожного покрытия тротуарной плиткой.

Закладка основания
Наверняка, каждый, кто хоть раз видел, как кладут тротуарную плитку, обращал внимание, что укладка производится не на голую землю, а на специально подготовленный слой – основание. Давайте поговорим об этом подробнее.

Не сложно представить, что именно от качества закладки основания будет зависеть внешний вид всех последующих материалов: собственно плитки, бордюра и пр. Основа под плитку должна быть ровной и плотной. Поэтому первое, с чего начинается укладка тротуарной плитки – подготовка основания.
Этому процессу также предшествуют определенные работы, и начинается все с разметки участка, который будет вымощен тротуарной плиткой и установки отметок высот.
Основание, его также называют подстилающим слоем, — эта та часть материалов, которая будет находиться под плиткой. Обычно в его состав входит щебень, песок, цементно-песчаная смесь, отсев и пр. Подстилающий слой служит для того, чтобы выровнять поверхность относительно, например, построек на участке или же, для того чтобы защитить плитку от разрушений, которые могут возникнуть в зимний или осенний период.

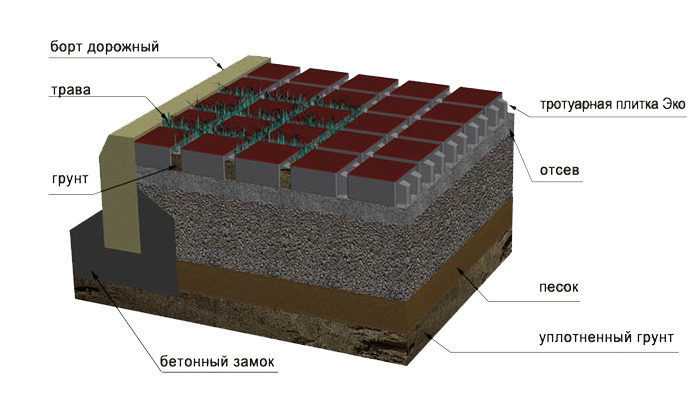

Таким образом, очередность слоев укладки основания будет выглядеть следующим образом: грунт, слой щебня (фракции до 20 или до 40) высотой не более 25 см, песок (крупность до 2,5) или отсев высотой не более 10 см, отсев или цементно-песчаная смесь высотой не более 3 см и тротуарная плитка.
Существует также и определенные варианты закладки основания, в зависимости от предполагаемых нагрузок на дорожки:

1. Движение пешеходов (дорожки не предназначены для движения транспорта любого вида)
В таком случае слои основания будут выглядеть так: щебень (высота до 10 см), песок (до 10 см) и цементно-песчаная смесь (до 3 см)
2. Движение легкового автотранспорта (предусмотрено движение пешеходов и транспорта грузоподъемностью до 3,5 т)
Основание для таких дорог потребует слой щебня высотой 20 см, песок или отсев (до 10 см) и цементно-песчаная смесь (3 см)
3. Движение грузового транспорта или проблемный грунт

Если же на дороге предполагается движение тяжелых транспортных средств, или свойства грунта на местности требуют увеличения показателей прочности, то обязательно потребуется слой армированного бетона (высота до 15 см) и раствор цемента (3 см).
Таким образом, в зависимости от того как Вы предполагаете эксплуатировать плитку, стоит обратить внимание на возможные виды оснований. Ведь незачем тратить деньги на бетонирование, если Вы обустраиваете садовые дорожки.
Иногда, конечно, только решения об эксплуатации тротуарной плитки для выбора вида основания, бывает недостаточно. Здесь важную роль играют также и свойства грунтов. Например, бывают почвы, которые склонны к проседанию, поскольку в них фиксируется большой процент содержания суглины. Самостоятельно это определить, к сожалению, не удастся, поэтому лучшим решением будет – пригласить специалиста. Кроме этого встречаются случаи комбинированных вариантов, когда на одном объекте необходимо оформить пешеходные дорожки и сделать проезжую часть. Здесь также без работников специального профиля вряд ли получится обойтись.

Укладка первого ряда
Используются два вида элементов: «Волна» и «Катушка». Первый – осуществляется в направлении вдоль и поперёк, второй же только в поперечном направлении. При укладке учитывают расстояние для шва, которое равняется 1-3 мм (в некоторых случаях больше). Здесь будет удобно использовать специальные крестики, которые позволят сделать шов одинаковой ширины.

Чтобы определить количество требуемых элементов на ширину покрытия, нужно ширину разделить на размер шага. Результат округляется до целых или половинных камней. Полученное число может быть только увеличено, поскольку при уменьшении шва возникает дополнительная нагрузка, которая является источником появления сколов.

Укладка плит
Для того чтобы точно соблюдать размеры, нужно натянуть веревки на расстоянии шаговых дистанций. Поперечные швы, которые остаются между ними, равномерно распределяются. Те плиты, которые выходят за границы ряда, необходимо подбивать назад при помощи деревянного бруска.
Также важно контролировать перпендикулярность камней краю тротуара. Легче всего это сделать с помощью той же натянутой веревки. Разгружать плиты целесообразнее как можно ближе к тому месту, где их предусматривается класть. И, конечно же, во избежание различий в окраске плит, лучше пользоваться одновременно несколькими пакетами.
Чтобы плиты не смещались при хождении или вибрировании, все швы нужно заполнить наполовину песком. При этом разрешено ездить по новым плитам лишь после вибрирования и полного заполнения швов.

Выполнение закруглений
Для выполнения закруглений используют технологию «вытягивания». Это заключается в увеличении зазоров на внешней стороне. Важно не допускать увеличение более чем на 8 мм. Существует также технология оденвальдской перевязки, которая позволяет делать несколько большие зазоры. Чаще всего этот метод используется для велотреков и тротуаров.

Процесс очистки и вибрирования
Перед тем как производить вибрирование поверхности, ее нужно очистить. Затем при помощи вибрационной плиты, поверхность приводится в устойчивое положение, чем ликвидируются дефекты в расположенных швах. Первый раз вибрационные плиты проходят в поперечном направлении. После этого на покрытие насыпают слой сухого чистого песка. Обязательно сухого! Нельзя вибрировать влажную поверхность, иначе могут появиться пятна, которые особо заметны на цветных материалах. Песок равномерно заполняет щели между плитками, тем самым добавляя прочности и надежности. При вибрации мест изменения уклона поверхности, необходимо быть осторожным во избежание повреждений. Также чувствительны к повреждениям кромки плит. Нужно рассчитывать вес вибратора, слишком тяжелые могут их повредить.

Проверка и заполнение швов
После проведения вибрации нужно проверить поверхность на наличие поврежденных плит. Если таковые имеются, их необходимо заменить. Только после этого швы заливаются или заполняются песком. До процедуры заполнения швов по поверхности нельзя ходить или ездить.
Как видим, процесс укладки тротуарной плитки не так уж и сложен, как может показаться на первый взгляд. Поэтому вполне реально произвести подобные работы и своими руками. Но в этом случае, стоит позаботиться о наличии всех необходимых инструментов, чтобы в самый ответственный момент не оказалось, что чего не хватает.
Итак, Вам понадобятся: лопата, мастерок, киянка (она может быть как резиновой, так и деревянной), колышки (деревянные или металлические), шнур, уровень, правило, шлифмашинка для порезки элементов, ручная трамбовка (возможно также взять напрокат специальный инструмент для трамбовки).

Технология укладки тротуарной плитки | СТРОЙ-БЕТОН

Сегодня на смену недолговечному асфальтному покрытию постепенно приходит красивая и экологически чистая тротуарная плитка. Ею выкладывают подъезд к домам, площадку рядом с магазинами, дорожки на даче и т.п.

Тротуарная плитка является полностью экологически чистым продуктом. Наша компания при создании тротуарной плитки применяет немного видоизмененные технологии, которые позволяют достичь еще большей ее долговечности. Тротуарная плитка от ООО «БЕТОНСТРОЙ» имеет свои преимущества:

• привлекательная глянцевая поверхность, которая подчеркнет дизайн ландшафта;
• стоимость нашей тротуарной плитки (за счет собственного производства) ниже цен наших конкурентов;
• тротуарная плитка легко поддается монтажу и ремонту;
• наша тротуарная плитка обладает прочность, морозостойкостью и имеет высокую сопротивляемость истиранию.

Укладка тротуарной плитки — комплексное мероприятие, требующее соблюдение многих строительных правил. Несоблюдение одного из правил приводит к разрушению всего комплекса.

Подготовительные работы.

Первым этапом подготовительных работ для укладки тротуарной плитки и брусчатки является разбивка контура укладываемой площади и выставление контрольных «маячков». При этом учитываются углы территории, привязка к имеющимся площадям, уклоны.

После того как были произведены работы по разбивке контура, приступают к подготовке основания, которое включает следующие виды работ:

Планировка.

После выноса уровня высоты нужно снять верхний слой грунта и сделать выравнивающий слой из гравия или щебня. Устройство уклонов, дренаж. Нужно учесть, что несмотря на плотно прилегающие швы тротуарной плитки, основание пропитывается водой. Поэтому в основании необходим водонепроницаемый дренажный несущий слой (гравий, щебень). Тогда часть поверхностной воды может быть отведена напрямую через брусчатку и несущий слой в грунт.

В любом случае, покрытие из брусчатки должно обязательно иметь уклоны и водостоки для отвода дождевой воды. Это необходимо, чтобы под брусчаткой не образовывалось «болото».

Устройство несущего слоя.

Для несущего слоя должен быть применён морозоустойчивый, однородный по зернистости материал (щебень, гравий). Этот материал должен быть нанесён равномерно по высоте и прямолинейно с соответствующими уклонами.

• При устройстве простых пешеходных дорожек чаще всего используется слой от 15 до 20 см.
• При устройстве территорий из плитки для проезда легковых автомобилей используется слой от 20 до 30 см.
• При больших нагрузках несущий слой увеличивается и укладывается в несколько слоёв, каждый слой обязательно уплотняется виброплитой или катком.

Установка бордюров.

Во избежание «расползания» плитки по краям используют бордюр или поребрик, которые должны достигать половины высоты плитки и затем могут быть прикрыты природным грунтом.

Устройство выравнивающего песочного слоя.

На уплотнённый несущий слой в качестве подстилающего слоя наносится слой песка толщиной 3 — 5 см, обязательно чистого (без глины).

Перед тем, как укладывать подстилающий слой, нужно выставить выравнивающие рейки и закрепить при помощи песка.

После того как направляющие будут выставлены согласно всем уклонам и хорошо закреплены, укладывается подстилающий слой между ними и разглаживается с помощью правила так, чтобы плитка, прежде чем она будет уплотнена, лежала на 1 см выше от необходимого уровня.

Затем направляющие осторожно убирают, а оставшиеся желобки аккуратно заполняют песком. На уложенный настил не наступать!

Укладка тротуарной плитки

Для укладки тротуарной плитки при достаточном объёме работ необходима бригада из 4-х человек, которая сможет в среднем за 1 рабочую смену освоить объём 30 —40 м2 со всеми сопутствующими работами.

Укладку начинают:

• От нижней точки к повышающей;
• От оптически важной границы;
• От важных зримых элементов, таких как парадный вход дома, крыльцо и т.д.

Прежде чем начинать укладывать первый ряд плитки, для выдержки точного расстояния швов нужно натянуть шнур на всю длину и ширину данного объекта. Затем, придерживаясь натянутого шнура, приступаем к укладке.

Проверять точное расположение швов рекомендуется через каждые три ряда уложенной плитки. Укладывается при помощи резинового молотка лёгким постукиванием по ней.

Каждые 5 м² уложенной, но не уплотнённой тротуарной плитки её горизонтальная поверхность контролируется при помощи 2-х метрового правила (уровня), при этом погрешности от 5 мм до 1 см на 2 метра уложенной площади.

Нередко возникают проблемы очень точной резки плитки. Для этого существуют отрезные диски с алмазным напылением. На объекте до 100 м² полностью изнашивается до двух дисков.

Заделка швов и виброуплотнение.

После того, как плитка уложена, покрытие уплотняется виброплитой. После первого виброуплотнения готового покрытия на поверхность насыпают немного обязательно очень сухого просеянного и чистого речного песка, так, чтобы песок легко и плотно заполнял щели между элементами. Насыпанный песок разметается равномерно по всей площади и забивается в швы простым подметанием, «связывая» всё покрытие прочно и надёжно.

Затем сухое и чистое покрытие вновь уплотняется виброплитой и наносится слой сухого просеянного песка. Рекомендуется этот слой песка оставить, чтобы он полежал некоторое время. После чего можно ещё раз промести площадку.

Текущая эксплуатация.

В зимнее время во избежание наледи покрытие нужно регулярно чистить с помощью метлы и деревянной лопаты. Для уменьшения скользкости можно посыпать песком.

Если снег не был вовремя убран, и наледь образовалась, ни в коем случае не убирайте лёд при помощи металлического лома. Снегоуборочная техника, обслуживающая покрытие, также должна иметь на отвале резиновую насадку.

При воздействии различных материалов на плитке могут возникать загрязнения, существенно изменяющие вид покрытия. Например, автопокрышки оставляют чёрные полосы, пыль и дорожная грязь делают поверхность чёрно-серой. С помощью чистящих средств и специальных веществ можно вернуть поверхности первоначальный цвет.

Для осуществления качественной укладки плитки понадобятся следующие инструменты:

•
  совковые и штыковые лопаты,

•
  направляющие,

•
  правило для разравнивания песка,

•
  уровень,

•
  шнур выравнивающий,

•
  виброплита с накладкой,

•
  шлифмашинка с алмазными дисками для резки плитки,

•
  сито,

•
  тачка или носилки,

•
  метла,

•
  резиновый молоток.

Способы укладки тротуарной плитки

Существует несколько способов укладки плитки. Выбор способа зависит от состояния грунта и последующих условий эксплуатации участка (пешеходная зона, площадка для проезда и парковки легковых автомобилей, отмостка). Возможна укладка плитки с бордюрными камнями или без них. Вне зависимости от выбранного способа укладки, результат работы значительно зависит от тщательности предварительной разметки и подготовки основания под укладку. Этап разметки площадок и дорожек и подготовки основы (ложа) является общим для всех типов мощения.

Для пешеходных дорожек и площадок с небольшой нагрузкой укладка производится на песчаное основание.

1. В подготовленное ложе насыпьте песок слоем 5 — 15 см.

2. Тщательно разровняйте песок, соблюдая необходимые уклоны для стока воды, используйте грабли и правило.

3. Пролейте получившийся слой водой из шланга или из лейки (необходимо не менее 10 литров воды на 1 м2).

4. Утрамбуйте основание ручной трамбовкой.

5. На жидкий раствор М100 установите бордюры, при необходимости в основании следует выкопать траншею небольшого размера и требуемой глубины.

6. Борта бордюра пролейте раствором и заполните песком.

7. Установите плитку в соответствии с рисунком и зазорами 5 — 7 мм.

8. Используя резиновую киянку, выровняйте поверхность дорожки. В случае необходимости можно подсыпать недостающий песок, аккуратно сняв один или несколько камней. Проконтролируйте уклоны по уровню.

9. Заполните зазоры между камнями просеянным песком с помощью щетки, совершая движения в разных направлениях.

10. Смойте излишки песка слабой струей воды, следя за тем, чтобы песок не вымывался из швов

Как уложить тротуарную плитку для террасы

Toggle Nav

Поиск

• сравнить продукты

Позвоните нам 0800 032 6306

Ричард Партингтон

Опубликовано: 08 октября 2021

Укладка тротуарной плитки своими руками — это просто? Вы просто немного копаете, покупаете немного раствора и приклеиваете тротуарную плитку. Вот и все, верно?

Если бы все было так просто. На самом деле вам нужно тщательно подготовить основание, смешать раствор с подходящими материалами и работать с очень точным размещением брусчатки — все, чтобы гарантировать, что ваш внутренний дворик прослужит вам всю жизнь.

Но не волнуйтесь, здесь на помощь приходит технология Simply Paving. В нашем удобном практическом руководстве мы проведем вас через процесс установки террасы, чтобы вы могли сэкономить несколько фунтов стерлингов с помощью профессионала.

Начнем.

Подготовьте место для мощения

Хотя вам, возможно, не терпится приступить к созданию патио вашей мечты, вы не хотите пренебрегать самой важной частью: закладкой фундамента. Мы говорим об измерении, копании и трамбовке идеальной территории ландшафтного дизайна, которая будет служить первоначальным холстом для вашего проекта мощения.

Подробную информацию о том, как подготовить площадку для мощения, см. ниже.

Что нужно для подготовки площадки к укладке брусчатки:

• Рулетка
• Деревянные колышки
• Лопата
• Ватерпас
• Садовые грабли
• Садовый каток/трамбовка
• МТ, тип 1, монтажная плита

Как подготовить участок для укладки брусчатки:

1. Начните с измерения предполагаемой площади мощения и четко разметьте ее деревянными колышками.
2. Затем удалите всю растительность, корни и верхний слой почвы в отмеченной области, копая на глубину не менее 200 мм.
3. Чтобы обеспечить эффективный дренаж вашего дорожного покрытия, вам необходимо установить градиент на 1 к 80, используя спиртовой уровень в качестве эталона. Это падение позволяет поверхностным водам стекать в дренажные точки.
4. Выровняйте поверхность граблями, а затем уплотните всю площадь садовым катком/трамбовкой. Используйте спиртовой уровень, чтобы убедиться, что поверхность ровная.
5. Наконец, заполните площадь 150 мм MOT Type 1, затем уплотните его до 100 мм — вам понадобятся оставшиеся 100 мм глубины для укладки тротуарной плитки.
6. И вуаля , ваш участок готов к установке тротуарной плитки.

Укладка плит

С земляными работами покончено, пора обратить внимание на брусчатку.

Описанный ниже метод подходит для многих типов тротуарной плитки, поэтому независимо от того, укладываете ли вы бетонную тротуарную плитку или натуральный камень, наше руководство поможет вам. Однако имейте в виду, что если вы укладываете керамогранитную тротуарную плитку, вам потребуется несколько иной способ укладки.

Что нужно для укладки тротуарной плитки:

• Острый песок
• Цемент
• Лопата
• Тачка
• Шпатель
• Тротуарная плитка на ваш выбор
• Резиновый молоток
• Ватерпас
• Шпаклевка
• Щетка с жесткой щетиной
• Брезент (дополнительно)

Как укладывать тротуарную плитку:

1. Во-первых, вам нужно приготовить новую порцию раствора для каждой отдельной плитки. (Таким образом, раствор не высохнет до того, как вы сможете заложить весь внутренний дворик.) Вы можете сделать это, просто смешав четыре части острого песка с одной частью цемента в тачке, в соответствии с нашим руководством по смешиванию раствора.

№

2. С помощью кельмы нанесите растворную смесь на основание (достаточно для одного асфальтоукладчика) и аккуратно вставьте первый флажок на место. Будьте осторожны, чтобы не испачкать поверхность тротуарной плитки растворной смесью, так как ее очень трудно удалить.
3. Прикрепите асфальтоукладчик к осторожно постукивая по нему резиновым молотком. Перед тем, как перейти к следующему асфальтоукладчику, проверьте ровность поверхности с помощью спиртового уровня.
4. Измерьте зазор между брусчаткой — он может составлять от 5 до 15 мм, поэтому вам необходимо ознакомиться с рекомендациями по продукту.
5. Повторяйте шаги с 1 по 4, пока все брусчатки не будут надежно установлены на свои места. (Если вам нужно обрезать брусчатку по размеру, ознакомьтесь с нашим руководством по резке тротуарной плитки. )
6. Теперь оставьте брусчатку сохнуть на 24-48 часов (накройте брезентом, если боитесь дождя).
7. Когда время истечет, заполните зазоры между брусчаткой шпатлевкой. Это связывает ваши асфальтоукладчики вместе. Смахните излишки состава щеткой с жесткой щетиной, и это все, что нужно сделать.

Нужна помощь?

Хотите испытать свои новые знания в области мощения? Начните свой проект укладки сегодня, просмотрев наши полные  Ассортимент тротуарной плитки . Вы также можете связаться с одним из наших экспертов по телефону 0800 032 6306 или начать чат.

Просто мощение, 5-й этаж, Инновационный центр Элси Уайтли, Хопвуд-лейн, Галифакс, Западный Йоркшир, HX1 5ER. Юридический адрес: Bardon Hall, Copt Oak Road, Markfield, Leicestershire, England, LE67 9PJ.
© Simply Paving — торговое подразделение компании Aggregate Industries UK Limited, входящей в группу компаний Holcim. Все права защищены.

Как укладывать плиты и плиты

Введение:

Существует два приемлемых метода укладки плит – на индивидуальную укладку и на стяжку. Существуют и другие методы: точечная укладка, кольцевая укладка и ленточная укладка, но они не считаются подходящими для любого профессионального проекта мощения. Выбор методов укладки зависит от личных предпочтений подрядчика/заказчика, типа выбранной подстилки и типов используемых плит.

При укладке каменных плит на пешеходных дорожках в центре города и других местах, открытых для широкой публики, все чаще используется метод жесткой укладки. Хотя этот метод радикально не отличается от изложенного ниже, он достаточно важен, чтобы оправдать отдельную страницу, где методология проиллюстрирована более подробно.

Подъездные пути с флажками также имеют особые требования, которые рассматриваются на отдельной странице.

Методы подстилки

Индивидуальные подстилки

Этот метод основан на том, что для каждого флажка подготавливается отдельное ложе. Готовится кровать, кладется флаг, затем готовится следующая кровать и так далее. См. Как (ниже на странице).

Этот метод чаще используется с более крупными флагами, когда обработка и маневренность являются серьезной проблемой, с флажками из натурального камня, где может быть значительная разница в толщине флажков между соседними элементами, а также для многих литейных расколотых или декоративных флажков. , которые, как правило, имеют переменную толщину в пределах ± 15 мм на отдельных элементах — это является результатом того, что форма не находится идеально ровно, когда мокрому бетону дают затвердеть.

Случайная толщина плит из натурального камня делает непрактичной укладку стяжки.

Стяжка стяжки

Этот метод требует подготовки основания стяжки перед укладкой плит. Относительно большую площадь можно заранее выровнять и уложить плиты одну за другой прямо на грядку. См. Как (ниже на странице).

Хотя очевидно, что этот метод более эффективен, чем метод индивидуальной укладки, он подходит только для плит меньшего размера, как правило, менее 600×600 мм, которые достаточно малы и легки, чтобы их можно было переместить вручную на стяжку, хотя его также можно использовать с некоторыми калиброванными каменными плитами.

Узнайте больше о том, как изготавливаются калиброванные плиты

Плиты одинаковой и одинаковой толщины делают возможной укладку стяжки изменения падения или нескольких плоскостей, обычно можно использовать только флажки меньшего размера, так как более крупные блоки будут качаться, когда они сидят на не плоской кровати.

Очень важно, чтобы плиты имели постоянную толщину, поэтому плиты для мощения с небольшими элементами, плиты для патио, изготовленные методом мокрого прессования, и плиты меньшего размера из калиброванного камня являются наиболее подходящими кандидатами.

Точечная подсыпка

Британский стандарт 7533: Часть 4, которая касается установки плит или плит из бетона и природного камня, требует, чтобы они укладывались на «полный слой подсыпки». Это относится ко ВСЕМ классам тротуаров, включая внутренние дворики и подъездные пути, а не только к крупным проектам, реализуемым в центре города или в торговом центре.

не рекомендуется использовать метод «ложек из раствора», известный как «точечная засыпка», «присыпка мазком» или «точечная засыпка». На общественных и коммерческих работах это редко, если вообще когда-либо, разрешается. Если подрядчик использует этот метод, спросите, не хочет ли он ведро овса для своих лошадей.

Точечная подстилка – не рекомендуется

Независимо от того, что вы могли видеть по телевизору в программах «Сделай сам» и «Садоводство», точечная подстилка не является приемлемым методом укладки, потому что…

• она оставляет пустоты под флажками, повышая вероятность их разрушения при нагрузке.
• пустоты могут способствовать накоплению поверхностных вод, что приводит к проседанию или нестабильности
• пустоты представляют собой готовый дом для беспозвоночных, особенно муравьев, которые любят добывать несвязанный материал для подстилки и/или земляное полотно класса 9.0010
• пятна затвердевшего раствора оседают по-разному, заставляя флаг «раскачиваться» при перевозке
• для исправления любых раскачивающихся флажков необходимо разобрать и утилизировать старый миномет
• зачастую дороже массивного постельного белья
• часто приводит к появлению влажных пятен на пористых плитах, особенно на песчаниках
• , он не соответствует соответствующему своду правил (BS7533:Part4), который требует, чтобы постельное белье обеспечивало «равномерную поддержку».

Точечная засыпка оставляет зияющие пустоты под плитами, что позволяет поверхностной воде и детриту проникать в структуру На некоторых пористых плитах влажные участки часто отражают положение пятен раствора под плитами

Выясните, что вызывает этот тип окрашивания на отражающем Страница окрашивания.

Когда нас попросили обследовать вымощенное плитами дорожное покрытие, которое в большей степени страдает от раскачивания и/или сломанных/расколотых плит, более чем в 70% случаев мы обнаружили, что главной причиной проблем является точечное напластование.

Двумя наиболее распространенными дефектами, с которыми мы сталкиваемся, являются потеря подстилки, поскольку пустоты, оставленные между пятнами раствора, образуют канал, в который могут проникать поверхностные/грунтовые воды и вымывать подстилку и/или материал земляного полотна, а также чрезмерное разрушение из-за флаги неравномерно поддерживаются по всему их основанию.

Интересно, что вызвало эту поломку?? Вам не нужно высшее инженерное образование, чтобы увидеть, что этот тип конструкции обеспечивает надежную опору для каменных плит

Хотя мы можем согласиться с тем, что эти проблемы менее вероятны в небольшом жилом дворике, мы не можем и не будем поддерживать точечную укладку в качестве подходящего метода укладки флагов, независимо от местоположения. Некоторые публикации могут изображать точечную подстилку как приемлемую методологию для проектов «сделай сам», потому что она делает укладку флага простой, но для профессионального подрядчика или любого, кто хочет правильно выполнять работу, это никогда не следует рассматривать. Всегда!

Не ждите сочувствия от этого сайта, если вы используете точечное постельное белье, и оно оказывается неправильным!

Кольцевое постельное белье:

Разновидностью неприемлемого точечного постельного белья является кольцевое постельное белье. Как и в случае точечной подстилки, она часто проявляется в виде характерного обесцвечивания или пятен на поверхности каменных плит через несколько недель после их укладки.

Характерный рисунок пятен на кольцевой подложке (фото предоставлено Rock Unique )

Кольцевая подложка определяется как «кольцо» из раствора, уложенного по периметру плиты, иногда с центральным выступом, который, по мнению причастных к этому идиотов, улучшает поддержку.

Кольцевая подсыпка по-прежнему допускает пустоты под каменными плитами

Еще раз, эта форма подкладки НЕ обеспечивает «полный слой подсыпки», требуемый в BS 7533:4. Это неполная кровать. В нем есть пустоты, впадины, промежутки… называйте их как хотите. Это НЕ полноценная кровать, поэтому она НЕ приемлема для любого класса тротуара, будь то главная улица или патио.

Даже если вы выбрасываете несколько обрезков от флажков, закладка колец НЕ является приемлемым методом.

Лента Постельные принадлежности:

Еще одна не менее неприемлемая вариация – постельное белье «Лента». Этот гнусный метод основан на трех или четырех «лентах» миномета, обычно идущих параллельно короткой оси флажков со значительными промежутками между ними. Также может быть пара дополнительных лент в верхней и нижней части длинной оси.

Постельные принадлежности из лент — еще одна неприемлемая работа болликса!

Еще раз: он не обеспечивает полноценную кровать или «равномерную опору», требуемую британским стандартом, и поэтому неприемлем, и какие бы оправдания ни выдвигал установщик, он никогда допускается.

И, как и в случае с другими методами частичной укладки, флаги, уложенные лентами, с большей вероятностью будут иметь отражающие пятна, на этот раз в виде… как вы уже догадались…. лент!

Светоотражающие пятна, вызванные подкладкой из лент

Конструкция

Для освещения мощеных дорожек, патио и подъездных дорог используются три основных слоя: сами плиты, подстилка и слой подстилающего материала. Для тротуаров, подвергающихся более интенсивному использованию, или там, где грунт (грунтовое полотно) ненадежен (мягкий, заболоченный, подготовленный или глубокий верхний слой почвы), необходимо использовать подстилающее основание. На подъездных дорожках, передних дворах и общественных пешеходных дорожках должны использоваться более толстые плиты (50/63/70/80 мм) или может использоваться бетонное основание, на которое плиты укладываются непосредственно перед их застыванием. Мощение флагами в общественных местах почти всегда будет иметь хорошо подготовленный и хорошо уплотненный слой подстилающего материала и / или базовый слой из связанного материала, такого как битмак, бетон или цементно-связанный гранулированный материал (CGBM).

В небольших, малоиспользуемых, предназначенных только для пешеходов садовых проектах, где грунт твердый и надежный, слой подстилающего материала иногда опускают, но следует признать, что это противоречит соответствующему британскому стандарту и что-то вроде бодяги. Однако приходится с неохотой соглашаться с тем, что, например, при установке одинарной садовой дорожки шириной с флаг, короткого ряда ступенек или небольшого (<5 м²) настила для конуры или вольера иногда может потребоваться подстилающее основание. быть проигнорировано.

Отсутствие слоя подстилающего материала всегда сопряжено с риском. Крайне маловероятно, что срок службы тротуарной плитки составит в лучшем случае более 3-5 лет. Очень хорошо подумайте, прежде чем отказаться от этого часто критического слоя. Если есть сомнения: установите монтажную плиту!

Использование каменных плит (каменных или бетонных) для проездов рассматривается на отдельной странице.

Подготовка

Решите, где будет укладываться тротуарная плитка, и разметьте при необходимости. Предполагается, что мощение должно быть на одном уровне с существующим грунтом. Рекомендуется выкапывать землю шире, чем запланированная ширина тротуара, так как дополнительные 50-100 мм по краям значительно облегчают работу.

См. страницу «Разметка» для получения дополнительной информации о разметке проекта укладки.

Уступы:

Минимальный рекомендуемый уклон для укладки тротуарной плитки, как указано в BS 7533:4, составляет 1:80 в продольном направлении и 1:40 в поперечном направлении. Есть исключения, например, когда в тротуар встроены собственные дренажные системы.

В частных патио и подъездных дорожках обычно достаточно падения примерно 1:60. Имейте в виду, что мощение с сильными трещинами может потребовать дополнительного падения, чтобы предотвратить скопление воды на поверхности, что может привести к обесцвечиванию, в то время как дорожное покрытие с гладким грунтом часто может выдержать более мелкое падение (скажем, 1:80)

Более полное объяснение этих терминов см. на странице «Дренаж для тротуаров». то есть основание укладывается, выравнивается и уплотняется до необходимого уклона, так что последующие строительные слои (слой укладки и само покрытие) имеют достаточно одинаковую толщину.

Земляное полотно

Поверхность необходимо выкопать на глубину ок. 50-150мм. Глубину копания можно рассчитать как…

(средняя высота каменных плит + 25-40мм слой + основание [обычно 100мм+])

Удалите все сорняки и другие нежелательные органические вещества. Выкопайте любые слабые места и заполните уплотненным материалом подстилающего слоя или смесью песка и цемента с зернистостью 10:1. Там, где участок мощения зарос сорняками, обработайте выкопанное земляное полотно обычным средством от сорняков, таким как глифосат.

Имейте в виду, что верхний слой почвы считается органическим материалом, который со временем разлагается, вызывая оседание, поэтому ВСЕ его необходимо удалить. Плохая практика – укладка любой формы мощения или покрытия на верхний слой почвы.

Поскольку в большинстве садов верхний слой почвы составляет не менее 150 мм, зачастую гораздо проще снять его весь на глубину, при которой открывается твердый и стабильный подпочвенный слой, а затем установить основание перед укладкой тротуарной плитки на полную площадь. растворная постель.

Барьеры от сорняков или корней не обязательны, если нет известных проблем с корнями или инвазивными, глубоко укоренившимися сорняками, но маловероятно, что какой-либо сорняк сможет проникнуть в верхние слои.

В тех случаях, когда вырытый грунт вызывает подозрения или ненадежен, может оказаться полезным использование строительной геоткани.

«Действительно ли мне нужна мембрана или слой полиэтилена под мощением?»

Если требуется окантовка, ее можно сделать на этом этапе или оставить до тех пор, пока не будет уложена остальная часть мощения. Подходят кирпичные бордюры, простые или декоративные бордюры, бордюры или булыжники, уложенные вдоль.

Основание

Как уже упоминалось, это не всегда требуется для дорожки или патио, когда имеется подходящее основание, основание или твердое, надежное основание, но это всегда лучше иметь слой подстилающего материала, чем не использовать его. Если есть какие-либо опасения относительно пригодности основания (см. комментарии выше относительно верхнего слоя почвы), следует использовать слой материала основания толщиной не менее 100 мм в уплотненном виде. В тех небольших проектах, где принято решение рискнуть и исключить подстилающее основание, любые углубления могут быть заполнены дробленым твердым сердечником, щебнем или уплотненным материалом для подстилки — см. ниже.

Если участок, подлежащий мощению, таков, что его необходимо поднять или поднять на более высокий уровень, то поднятие должно быть сооружено путем включения или добавления подстилающего слоя, вместо за счет увеличения толщины слоя подсыпки.

Для проезжей части или других тяжелых условий эксплуатации нижний слой является несущим слоем и должен иметь толщину не менее 100 мм, предпочтительно 150 мм. Для общественных пешеходных дорожек минимальная ширина составляет 100 мм, с увеличением до 150 мм и более для обеспечения дополнительной защиты подземных коммуникаций.

В качестве альтернативы, флаги можно укладывать непосредственно на массивное бетонное основание, но будьте готовы работать быстро, чтобы покрыть землю до того, как бетон затвердеет!

Уровень готовой поверхности любого подстилающего слоя должен быть (флажок+глубина подстилающего слоя) ±10 мм ниже уровня готового покрытия.

Подробную информацию о допустимых материалах и методах уплотнения см. на странице основания.

Подстилающий слой

Плиты можно укладывать непосредственно на:

• на цементно-песчаную подушку толщиной примерно 20-40 мм
• слой крупнозернистого песка толщиной примерно 40 мм

Как правило, большинство каменных плит укладывают на материал, связанный цементом (строительный раствор или бетон). Тем не менее, несвязанный слой песка или щебня также можно использовать, когда того требует ситуация. Какова может быть эта «ситуация», более подробно рассматривается на отдельной странице 9.0003

При работе с несвязанной подушкой, НЕ ИСПОЛЬЗУЙТЕ СТРОИТЕЛЬНЫЙ ПЕСОК — он слишком мягкий и может становиться «жидким» при заболачивании, в результате чего перемещается под плиты, вызывая оседание, и он часто содержит слишком много минерала железа, который БУДЕТ окрашивать некоторые виды тротуарной плитки.

Было обнаружено, что некоторые бледные или светлые каменные плиты обесцвечиваются при укладке на стандартный раствор или соединении с ним. Следовательно, при работе с такими материалами обычно рекомендуется использовать специальный «нейтральный по цвету» раствор. Дополнительную информацию об этом растворе можно найти на стр. 9 «Светлая тротуарная плитка».0071

Использование водопроницаемого строительного раствора становится все более распространенным. На отдельной странице рассматривается, почему эти растворы используются, как они готовятся и как они используются на месте.

Для светлых внутренних двориков и дорожек материал подстилки может быть смесью 10:1, что подходит для большинства целей. Более прочную смесь (6:1) можно использовать при работе во влажных местах или там, где движение грунтовых вод может привести к смещению гряды, и мы находим ее полезной под более тонкими плитами внутреннего дворика, поскольку она придает готовому покрытию немного больше прочности. .

Подробнее о различных цементных смесях для подстилки см. на странице Материалы для подстилки.

Расход материала для подстилки составляет ок. 10-12 м² на тонну при толщине 50 мм, но это зависит от влажности. См. страницу «Стяжка» или страницу «Заполнители» для получения более подробной информации о гравийном песке.

Постельные принадлежности для флагов
Площадь заасфальтированного участка составляет
квадратных метров.

Вам потребуется примерно…..
т только песка
ИЛИ
т песка ПЛЮС
кг цемента
мешков по 25 кг]

Подстилочный материал должен быть разложен на площади и утрамбован либо путем вытаптывания, либо за пару проходов виброплитой перед подготовкой ложа, что будет одним из двух ранее упомянутых методов.

Флаги должны быть уложены на натянутой веревке, чтобы облегчить курсирование и точность выравнивания. В основном, веревка натягивается от одной известной точки мощения до предполагаемой точки и используется для направления продольной линии/уровня. Для проверки поперечной точности используется брусок с прямой кромкой или длинный спиртовой уровень (1000 мм и более).

Расстояние между последовательными выводами линии не должно превышать 10 метров. См. страницу Разметка для более подробной информации об установлении линий и уровней для проектов мощения.

Индивидуальная подстилка

Используйте лопату или большой шпатель, чтобы выровнять подстилочный материал, верхняя часть которого должна быть разрыхлена на 15–25 мм, чтобы можно было прислонить флаг – обычно это достигается за счет «волнистости» поверхности подстилки. , создавая небольшие впадины и выступы лезвием шпателя. Кровать должна быть 5-8 мм в высоту, чтобы обеспечить консолидацию. Используйте натянутую леску в качестве ориентира — используйте кусок сломанного флага или кусок дерева, отрезанный до нужной толщины, чтобы определить уровень кровати, прилегающей к леске.

Расширьте подготовленную подстилку на 100 мм или около того дальше, чем будет покрываться флажком. Лучше сделать подстилку слишком большой, чем слишком маленькой, оставив край флажка свободным.

Подготовка отдельной кровати

Настоящее искусство укладки флага заключается в том, чтобы с первой попытки правильно установить кровать, чтобы флаг можно было уложить и закрепить без необходимости многократного подъема во время регулировки кровати. Если у вас есть 100 флажков, которые нужно установить, и требуется 3 попытки, чтобы правильно установить каждую кровать, вы на самом деле установили 300 флажков, но у вас есть только 100, чтобы показать свои усилия.

Подстилка для стяжки

Подстилающий материал распределяется по площади, подлежащей укладке, слегка уплотняется виброплитой (около 2 или 3 проходов), а затем выравнивается до уровня 5-8 мм, как более подробно описано на странице «Укладка стяжки». .

Флаги, уложенные на свободный край

Флаги, уложенные на свободный край в саду

Если флаги уложены на свободный край, т. садовые дорожки и некоторые внутренние дворики, краевые плиты часто лучше всего укладывать на влажный раствор, чтобы они прочно удерживались на месте. Когда раствор (или подходящий бетон) застывает и затвердевает, он прочно удерживает флаг и предотвращает боковое смещение.

Некоторые приемы, подходящие для использования с граничными флагами, рассматриваются на отдельной странице.

Намазывать маслом или нет?

При использовании традиционного строительного раствора «приемные кромки» предыдущих флажков можно «смазать» большим количеством строительного раствора, следя за тем, чтобы раствор не попал на поверхность флага. Затем следующий укладываемый флаг подносится к принимающим краям, прижимаясь к намазанному на него раствору.

Швы могут быть заполнены дополнительным раствором или цементным материалом после того, как плиты выровнены и укреплены.

Раствор наносится на принимающие кромки

Открытый шов

При открытом методе шва плиты укладываются без какого-либо намазочного раствора до их заполнения раствором, жидким раствором или влажным смоляным шовным материалом по завершении фактической укладки. При использовании этого метода рекомендуется использовать небольшие куски фанеры или другого временного материала для прокладки между флажками, чтобы сохранить равномерные швы шириной 8-10 мм.

Распорки для дорожного покрытия GapFast специально изготовлены для этой задачи – подробнее здесь полностью закрыты. Для сухих песчаных швов расстояние между флажками должно быть не более 5 мм. Должен быть некоторый зазор для проникновения песка для заделки швов, но он должен быть сведен к разумному минимуму, в противном случае существует реальный риск того, что шов будет удален через 9 минут.0186 чистящее действие .

Этот метод часто ошибочно называют «стыковым соединением», но на самом деле это «плотное соединение». Стыковое соединение обычно означает, что соседние плиты (или другие элементы мощения) находятся в непосредственном контакте друг с другом. Это НИКОГДА не является хорошей идеей, так как любое движение флажков может привести к отслаиванию поверхности.

Узнайте больше о различных вариантах ширины шва, используемых при укладке плитки

Стыковое соединение – плиты в прямом контакте Закрытое соединение – плиты имеют узкий шов 1-3 мм

Укладка плит

Меньшие блоки мощения, такие как показанные на рисунке, часто достаточно легкие, чтобы их можно было поднять непосредственно на место, но более крупные блоки, размером 450×450 мм и более, необходимо осторожно опустить на место.

Большинство флажков размером более 450×450 мм относительно тяжелые и часто весят больше, чем максимально рекомендуемый в руководстве по ручной обработке (обычно принимается 25 кг). По возможности, при работе с этими более крупными агрегатами следует использовать специальные инструменты для укладки дорожного покрытия и подъемные приспособления.

Подъем малого флага на место Ручное подъемное устройство — 2 человека Вакуумное подъемное устройство — 2 человека

Видео: Использование вакуумного подъемника для укладки флагов
