Как сделать столбчатый фундамент с ростверком

Главная » Этапы строительства » Строительство дома » Фундамент и цоколь дома » Столбчатый фундамент

Автор admin На чтение 11 мин Просмотров 128 Опубликовано 09.02.2022

На сегодняшний день самыми распространёнными фундаментами являются ленточные и столбчатые фундаменты. Их этапы возведения и подготовки схожи между собой.

Армирование столбчатого фундамента вместе с ростверком

В свою очередь сам столбчатый фундамент делится на несколько типов.

Наиболее распространённым можно назвать из сборных железобетонных или просто бетонных блоков.

В общем случае колонный фундамент есть не что иное, как упорядоченное некоторое количество столбов или колонн.

Расположены эти колонны в местах, где пересекаются стены и в углах будущей постройки. Для того, чтобы эти колонны имели полное взаимодействие между собой, то на них кладут и закрепляют специальные рандбалки, или обвязочные балки. Такая горизонтальная конструкция называется ростверком.

Ещё одним не менее популярным типом столбчатого фундамента можно назвать монолитный железобетонный фундамент.

Сваи такого фундамента заливаются бетоном с арматурой внутри, и представляют собой цельную конструкцию. Как правило, столбы находятся на расстоянии друг от друга примерно в 1,5-2,5 метра.

Фундамент на небольшом склоне

На прямых участках это расстояние можно увеличить до 3-3,5 метров. Однако если есть необходимость поставить столбы под пересечение стен на расстоянии в 1 метр или даже меньше, то нужно ставить.

Если расстояние между столбами большое, то есть порядка трёх метров, то ростверк лучше выполнить из монолитной железобетонной рандбалки.

Содержание

Область применения столбчатого фундамента
Преимущества столбчатого фундамента
Условия, при которых столбчатые фундаменты не применяют
Материал для строительства колонного фундамента
Размеры сечения столбов при разных строительных материалах
Устройство фундамента
Расчёт ростверка

Область применения столбчатого фундамента

Столбчатый фундамент с железобетонным ростверком применяется:

Под постройки, которые не имеют цокольного этажа и выполнены из лёгких строительных материалов;
При строительстве кирпичных стен с требованием глубокого заложения, то есть порядка 1,5-2 метра. В этом случае ленточный фундамент просто экономически нецелесообразен;
В случае обеспечения меньшей просадки столбов, нежели ленточного фундамента. Этот показатель зависит исключительно от типа грунта;
В случае необходимости исключения морозного пучения.

Преимущества столбчатого фундамента

Столбчатый фундамент армированный

Стоимость фундамента такого типа составляет порядка 15-17 процентов от общей стоимости всей постройки, в то время, как стоимость других видов фундамента может доходить до 30 процентов;
Расход сил, средств и человеческого ресурса при возведении столбчатого фундамента в разы меньше, чем при возведении других типов;
Грунт под колоннами работает лучше, чем под сплошной лентой. Это ведёт к тому, что осадку колонные фундаменты дают меньшую, чем ленточные. Этот факт позволяет повысить нагрузку на фундамент, что может быть достигнуто уменьшением его площади опоры, а следовательно уменьшением затрат на его строительство;
В случае с большой глубиной промерзания пучинистых грунтов, большую эффективность имеют анкерные железобетонные, монолитные и сборные фундаменты. Это так потому, что на такие фундаменты влияние морозного пучения грунта незначительно.

Условия, при которых столбчатые фундаменты не применяют

Фундаменты разного типа придуманы не случайно, всё зависит от конкретной обстановки, в некоторых случаях не рекомендуется применять колонный фундамент:

В грунтах, которые имеют колебания в горизонтальном направлении. Для того, чтобы исключить такие колебания столбчатого фундамента необходимо применить тяжёлый и массивный ростверк, который является очень неэкономичным;
При строительстве постройки на грунтах со слабой несущей способностью. Такими грунтами могут быть торфяники, сильновлажные глинистые породы, сухие пески и так далее;
Если постройка расположена на разном уровне, то есть наблюдается перепад высот. Таким перепадом можно считать разность высот между двумя отдельно взятыми участками фундамента в два и более метра.

Материал для строительства колонного фундамента

Сетка столбчатых фундаментов

Каменный столбчатый фундамент возводят из бутового камня, поэтому такой класс столбчатого фундамента носит название бутового;
Кирпичные фундаменты возводятся из красного кирпича очень хорошего качества, то есть хорошо обожжённого и имеющего практически идеальную прямоугольную форму;
Бетонный фундамент возводится из тяжёлых бетонных растворов, например бетоны марок В15-В25;
Бутобетонные выполняются из камня и бетона;
Монолитные железобетонные выполняются из бетона и арматуры;
Сборные железобетонные или просто бетонные фундаменты выполнены из железобетонных блоков;
Асбестоцементные фундаменты выполняются из асбестовых труб, которые заполняются бетоном.

Размеры сечения столбов при разных строительных материалах

Для разных материалов под фундамент есть свой стандарт размера столба, они таковы:

Для бетона и бутобетона сторона равна 40 сантиметрам;
Для камня сторона равна 60 сантиметрам;
Для кирпичной кладки сторона равна 38 сантиметрам, а при перевязке с забиркой порядка 25 сантиметров;
Для бутового камня сторона равна 40 сантиметрам.

Устройство фундамента

Устройство фундамента под деревянный дом

Итак, пришло время ответить на главный вопрос: как сделать столбчатый фундамент с ростверком?

Технология изготовления состоит из нескольких последовательных этапов:

Этап подготовительных работ;
Этап разбивки фундамента;
Этап рытья ямы;
Этап сборки опалубки;
Этап армирования;
Этап заливки бетона;
Этап сооружения ростверка;
Этап устройства забирки;
Этап гидроизоляции фундамента.

Первый этап заключается в том, что подготавливается площадка под фундамент. Подготовка состоит в том, чтобы убрать весь лишний мусор.

Также необходимо срезать всю растительность, причём не только на площадке для фундамента, но и на пару метров от неё по всему периметру. После этого или сразу нужно убрать и верхний слой грунта, то есть плодородную почву. Глубина такой почвы равна порядка 20-30 сантиметров.

Если под срезанным грунтом лежит песок с камнями, то можно приступать ко второму этапу, а если глина, то следует сделать песчаную подушку, то есть, нанести слой песка, чтобы подложить его под столбы. Если же строительство планируется на торфянике, то нужна полная замена грунта.

После всех случаев нужно также выровнять площадку. Сделать это можно путём срезания бугров и закапывания ям. Разравнивание можно производить граблями, а контроль осуществлять строительным уровнем большой длины.

Так же в процесс подготовки можно включить и подвозку всех необходимых материалов и строительных инструментов.

Второй этап заключается в том, что на участок земли наносят все углы, то есть ставят отметки. Это можно назвать проекцией плана строительства на землю.

Перед началом таких работ по всему периметру следует установить столбы. По ним потом можно ориентироваться на каком расстоянии, какая стена находится, а особенно удобно это делать, если постройка имеет строго прямоугольную форму.

Дальше производится разметка земли под фундамент. При этом особое внимание следует обращать на такие моменты, как прямоугольность фундамента.

Если какой-либо угол составляет больше или меньше, чем ровно 90 градусов, то это приведёт к тому, что стены будут неровными. Также это скажется на том, что сам дом будет не пропорциональным.

Когда разметка проведена, то нужно проверить её правильность. Сделать это можно и при помощи угломера, что позволит определить точное соответствие углов плану строительства, можно проверить и при помощи рулетки.

Её нужно замерить длину каждой стены, если все длины соответствуют проекту, то соответственно разметка была проведена верно.

Фундамент будущего строения

На третьем этапе, при условии правильной разметки, начинаются земляные работы. Они заключаются в том, что необходимо вырыть ямы под столбы.

Если яма имеет больше одного метра в глубину, то можно оставлять её так, как она есть.

Если же яма нужна больше метра, то лучше внутрь поставить откосы для того, чтобы не случилось обратного осыпания грунта. Так же можно по периметру ямы поставить доски, а между ними распорки.

Саму яму лучше выкопать на 30 сантиметров больше глубины заложения, а по ширине можно выкопать шире на все 40 сантиметров, причём это с каждой стороны.

Это нужно для того, чтобы беспрепятственно можно было поставить опалубку и откосы. На дно ямы можно сразу засыпать подушку из песка и гравия, или только из песка. Это поможет устранить эффект морозного пучения.

Подушка должна быть шире фундамента на 20-30 сантиметров, а сам фундамент должен иметь минимальную толщину, как толщина стен. При укладке подушки её нужно постоянно обильно смачивать и утрамбовывать.

Для того, чтобы потом при заливке столба, вода не ушла в землю с раствора, на подушку следует положить любой водонепроницаемый материал, например, рубероид или полиэтилен.

Заливка ростверка

На этапе под номером четыре, этапе установке опалубки потребуются доски. Причём доски должны быть струганы с одной стороны, которая позже прикладывается к бетону. Толщина такой доски должна быть не менее, чем 25 миллиметров, ширина от 120 до 150 миллиметров.

Чтобы сама опалубка не впитывала из бетона всю жидкость, нужно чтобы она имела влажность порядка 25 процентов и выше. Для опалубки можно использовать и другой материал, например какие-либо фанерные плиты, металлические листы и так далее.

Однако, наиболее распространённой является именно деревянная опалубка. Она не так сильно сопрягается с бетоном, что даёт возможность при застывании последнего легко её удалить.

К тому же работать с деревом тоже легче, так как есть возможность подпилить или отсечь лишние участки, да и весит дерево меньше, чем металл.

Опалубку нужно устанавливать строго перпендикулярно земной поверхности. Иногда допускаются случаи, когда опалубка вообще не требуется.

Это возможно тогда, когда земля является сухой и не осыпается. При этом всю яму по периметру нужно обтянуть любым водонепроницаемым материалом.

В качестве опалубки можно использовать асбестовые трубы. Их закапывают в землю друг возле друга, так чтобы не оставалось зазора. Потом в трубы заливают бетонную смесь.

После застывания бетона, трубы не удаляются, а остаются на месте. Предпочтительнее использовать асбестовые трубы с большими диаметрами, от ста миллиметров и больше.

При обустройстве деревянной опалубки следует особое внимание обратить на её прочность, от этого будет зависеть ровность столбов.

Для деревянной опалубки можно использовать готовые досочные щиты. Если таких нет, то можно сделать их самому. Для этого доски укладываются друг возле друга и сверху одной доской, которая будет лежать поперёк всех остальных, сбиваются между собой.

Сруб на столбчатом фундаменте

Два щита между собой скреплять не обязательно, достаточно между ними просто поставить распорки, а с внешней стороны различные откосы.

Пятый этап подразумевает установку арматуры, если столбы будут делаться железобетонными.

Арматура должна вставляться в землю, а не ложиться на неё, то есть получится, что арматурные прутья будут идти вдоль всего столба. При армировании колонн используются прутья арматуры толщиной в 10-12 миллиметров.

Все прутья скрепляются между собой посредством хомутов с шагом примерно в 20-30 сантиметров. Хомут представляет собой проволоку диаметром в 6 и более миллиметров. Этой проволокой обвязывают снаружи все прутья и приваривают его к ним.

При установке арматурных прутьев необходимо сделать так, чтобы их концы торчали над поверхностью фундамента сантиметров на 10-20. Это нужно для того, чтобы потом их скрепить с арматурой ростверка.

Столбчатый фундамент под сруб

На шестом этапе происходит установка вокруг арматуры сбитых деревянных щитов и заливка в получившуюся коробку бетона.

При этом бетон сразу весь не заливают, а делают это в несколько этапов.

То есть сначала заливается сантиметров 20-30, потом утрамбовывается по средствам ручного вибратора, дальше ещё 20-30 сантиметров и опять утрамбовывается и так далее.

После этого седьмым этапом нужно произвести устройство ростверка. Предварительно этой работе нужно произвести расчет ростверка столбчатого фундамента. Он включает в себя выбор ширины ростверка, его толщины, а также параметров арматуры и так далее.

ростверк также может быть железобетонным или просто бетонным. Монтирую ростверк только на ровные столбы.

После заливки колонн, они проверяются на ровность, то есть на то, чтобы они имели одинаковую высоту над уровнем земли и сами были на одном уровне.

Если это не так, то наводится цементный раствор, который состоит из одной части цемента и двух частей песка, и этим раствором добавляют необходимую высоту всем неровным столбам.

После этого начинается сборка непосредственно самого ростверка. Если используется монолитный ростверк, то такой фундамент будет очень прочным, жёстким и устойчивым. Для того, чтобы собрать ростверк нужно все перемычки соединить между собой тонкой проволокой.

Так же можно соединить арматурой, которая приваривается к обеим перемычкам. Арматурный прут, который при этом используется, может быть не очень толстым, например 8 миллиметров.

Затем поверх перемычек делают опалубку и кладут арматурный каркас. После этого заливается бетонная смесь марки М200. После заливки поверхность бетона нужно выровнять и закрыть рубероидом или полиэтиленом, а также подойдёт любой влагонепроницаемый материал.

На восьмом этапе выполняют устройство забирки. Забирка нужна для того, чтобы утеплить то, пространство, которое будет находиться под полом, а также с целью недопущения попадания туда снега, дождя, мусора, пыли и других нежелательных предметов.

Конструкция фундамента

Забирку допускается выполнять из любых строительных материалов. Чаще всего она выполнена из кирпича или

Расчёт ростверка

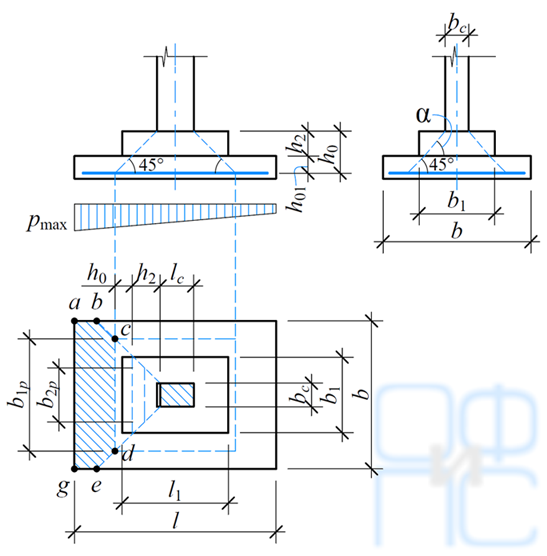

Расчёт ростверка колонного фундамента на продавливание производится при условии, что:

Продавливание колонны происходит по продавливающей пирамиде;
Высота ростверка Но принимается равной расстоянию от дна стакана, если сопряжение стаканное, до нижней арматуры. Если ростверк опирается на монолитную колонну, то расстояние от нижней арматуры и до верха ростверка;
Продавливающая сила Спр принимают за сумму реакции всех свай, если ростверк является центрально нагруженным, если не центрально нагруженным, то этот показатель удваивают, то есть Спр= 2хСр, где Ср – сумма реакции всех свай;
При стаканном сопряжении ростверка, имея эксцентриситет больше, чем половина от высоты сечения колонны(величина Нсеч.) величину Ср можно определить, приняв М равным половине Нсеч умноженного на Спр.

Таким образом, надеемся, Вы сможете применить наши рекомендации на практике.

Расчёт прочности ростверка под колонну с помощью каркасно-стержневых моделей

Главная
Статьи
Расчёт прочности ростверка под колонну с помощью каркасно-стержневых моделей

УДК:
624. 156

М. В. Кочеткова канд. техн. наук, доцент, Пензенский государственный университет архитектуры и строительства, г. Пенза

Ключевые слова:
расчёт прочности, ростверки под колонну, каркасно-стержневые модели, моделирование, напряжённо-деформированное состояние

Представлен новый метод определения прочности ростверка под колонну при многорядном расположении свай с применением пространственных каркасно-стержневых моделей, которые учитывают напряжённо-деформированное состояние ростверков. Разработаны расчетные условия для определения прочности наклонных сжатых полос бетона и растянутых арматурных поясов ростверка, которые базируются на схемах предельных усилий в расчётных сечениях.

Литература:

1. Кочеткова М.В. Работа ростверков под колонны при многорядном расположении свай / М.В. Кочеткова, Н.И. Гусев, Е.С. Аленкина // Региональная архитектура и строительство. – 2014. – №2 (19). – С. 144–151.

2. Кочеткова М. В. Методы расчёта ростверков под колонны // Образование и наука в современном мире. Инновации. – 2016. – №5. – С. 218–223.

3. Кочеткова М.В. Расчётные модели ростверков под колонны // Региональная архитектура и строительство. – 2017. – №1 (30). – С. 106–112.

4. Кочеткова М.В. Экспериментальная оценка работы ростверков / М.В. Кочеткова, Н.И. Гусев, О.В. Снежкина, К.С. Паршина // Региональная архитектура и строительство. – 2014. – №1 (18). – С. 77–81.

5. Кочеткова М.В. Особенности распределения напряжений и деформаций в многорядных свайных ростверках под колонны / М.В. Кочеткова, О.А. Гончаренко // Региональная архитектура и строительство. – 2014. – №2 (19). – С. 137–143.

6. Кочеткова М.В. Измерение вертикальных смещений свай для выявления напряжённо-деформированного состояния опорных участков // Образование и наука в современном мире. Инновации. – 2017. – №2 (9). – С. 155–160.

7. Кочеткова М.В. Совершенствование методов расчёта многорядных свайных ростверков под колонны / М. В. Кочеткова, О.В. Снежкина, А.В. Корнюхин. – Пенза: ПГУАС, 2011. – 139 с.

Метод расчета, принятый в нормативной литературе, базируется на балочной аналогии и является приближённым [1, 2].

Анализ напряжённо-деформированного состояния ростверков на основе экспериментальных данных позволил предложить пространственные каркасно-стержневые модели ростверков (ПКСМ-А, ПКСМ-Ф), которые учитывают физическую работу ростверков [3].

Определение усилий в расчётных моделях ПКСМ-А и ПКСМ-Ф начинается с распределения вертикальных реакций Fi , учитывая их удаление от центра приложения нагрузки. Условно считаем, что узлы соединения сжатых и растянутых стержневых элементов шарнирные.

Определение усилий производим на основе уравнений равновесия. Особенности напряженно-деформированного состояния многорядных свайных ростверков под колонны [4, 5, 6] позволили разработать расчетные зависимости для определения реакций свай и внутренних усилий.

С удалением сваи от оси колонны уменьшаются угол наклона и сжимающие напряжения.

Поэтому сжимающие усилия распределяются пропорционально грузовым и опорным площадкам, т.е.

где Si – усилие в наклонном сжатом потоке; θi – угол наклона сжатого потока.

здесь Fi – опорная реакция в i-й свае.

Соотношение опорных реакций имеет общий вид:

При этом

где F – вертикальная сила, действующая на ростверк.

Расчётная модель ПКСМ-А представлена на рис. 1. Расчетные усилия для моделей ПКСМ-А при F = 1 приведены в табл. 1.

При расчете модели ПКСМ-Ф есть некоторые особенности. Предлагается расчетные усилия определять поэтапно. На первом этапе нагружаются центральные сваи, затем нагрузка передается от них на соседние сваи и так далее до полного ее распределения между всеми сваями.

При этом суммарная нагрузка F на всех этапах постоянна. Таким образом, в сваях, находящихся близко к оси колонны, поэтапно изменяются значения усилий S и T. Количество их соответствует числу этапов. Все усилия являются расчетными. Усилия для моделей ПКСМ-Ф (рис. 2) при F = 1 приведены в табл. 2. Сжимающие и растягивающие усилия определяются в продольном, поперечном и диагональном направлениях.

Для Цитирования:

М. В. Кочеткова, Расчёт прочности ростверка под колонну с помощью каркасно-стержневых моделей. Строительство: новые технологии — новое оборудование. 2018;6.

Полная версия статьи доступна подписчикам журнала

Для Цитирования:

ФИО

Ваш e-mail

Ваш телефон

Нажимая кнопку «Получить доступ» вы даёте своё согласие обработку своих персональных данных

Ваше имя

Ваша фамилия

Ваш e-mail

Ваш телефон

Придумайте пароль

Пароль еще раз

Запомнить меня

Информируйте меня обо всех новостях и спецпредложениях по почте

На указанный Вами номер телефона был отправлен код подтверждения.
Повторно запросить код можно будет через секунд.

Код подтверждения

Логин

Пароль

Ваше имя:

Ваш e-mail:

Ваш телефон:

Сообщение:

На сайте используется защита от спама reCAPTCHA и применяются
Условия использования
и Конфиденциальность Google

Использовать это устройство?

Одновременно использовать один аккаунт разрешено только с одного устройства.

Код подтверждения

Мы перевели вас на Русскую версию сайта

You have been redirected to the Russian version

Мы используем куки

Ростверковый фундамент — Проектирование, монтаж и типы — Портал гражданского строительства

Какой ростверковый фундамент?

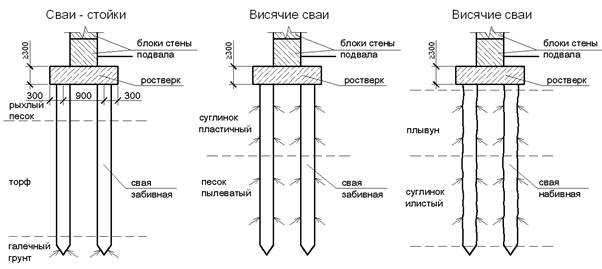

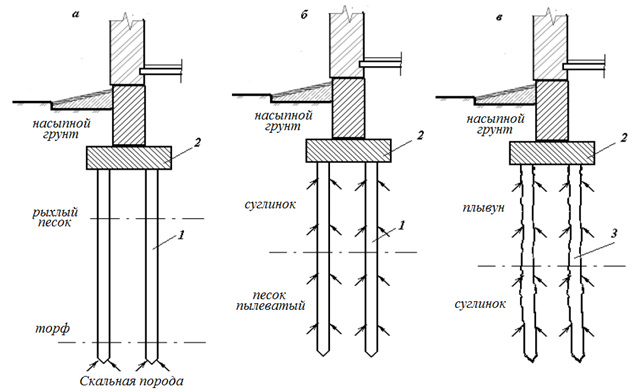

Ростверковые фундаменты изготавливают из одного, двух и более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на большую площадь. Он находится в нижней части столбцов. Эти слои залиты бетоном и расположены под прямым углом друг к другу. Эта форма фундамента обычно поддерживает тяжелые строительные колонны, опоры и леса.

Несмотря на то, что фундамент и ростверк кажутся одним и тем же, это не так. Ростверк распределяет огромные нагрузки по обширным площадям подобно тому, как фундамент распределяет нагрузку от конструкции к земле.

Использование ростверкового фундамента:

Ростверковый фундамент используется, когда нет твердой скальной почвы, и матовый фундамент невозможен.
Глубокие котлованы для ростверкового фундамента не требуются. В результате это рентабельно.
Фундамент-ростверк позволяет безопасно переносить тяжелые строительные нагрузки.
Фундамент ростверк используется в основном проекте под ЛЭП и фундамент под телефонную вышку.

Расчет фундамента ростверка:

Расчет нагрузок и моментов от надстройки для расчета фундамента ростверка. Исходя из этого, необходимо определить критическую площадь фундамента для достаточного допустимого давления на грунт. Разделим это пространство, чтобы определить количество и размер каждого слоя ростверка.

Затем слой должен быть спроектирован таким образом, чтобы он выступал за края слоя над ним. Это определит, насколько большие балки должны выдерживать изгибающие моменты и поперечные силы. Ростверк нельзя заливать бетоном и порядком, так как это деморализует совместное действие балки и бетона. Методы конструкции и нагрузки должны соответствовать требованиям проектирования.

Характеристики ростверкового фундамента:

Этот фундамент обычно строится как монолитная железобетонная конструкция. Металлический каркас обеспечивает устойчивость (стальной фундамент для гриля)
Решетка соединяет весь фундамент в единую конструкцию, обеспечивая равномерное распределение веса дома и всех свай.
Между балками ростверка предусмотрен зазор не менее 800 мм для удобства заливки и уплотнения бетона.
Глубина бетона под нижним ярусом сохраняется на уровне 150 мм.
Бетонный наполнитель удерживает балки на месте и предотвращает ржавление, поскольку не несет нагрузки.

Устройство ростверкового фундамента:

Каркас под сплошной монолитный ростверк должен быть построен и установлен.
Опалубка представляет собой прямоугольные желоба из обрезных досок шириной, равной минимальной толщине стены дома, и высотой 1 фут.
Минимальное расстояние между рамой и стенкой опалубки должно быть одинаковым, а арматура должна быть связана той же вязальной проволокой.
Между каждым ростверком должно быть предусмотрено расстояние от 6 до 8 дюймов, а внутри опалубки с помощью вязальной проволоки должен быть установлен каркас из соединений арматуры.
Далее бетономешалкой нужно приготовить бетон и уложить в опалубку в непрерывном цикле. Фундамент ростверка должен быть установлен на расстоянии от 25 мм до 30 мм, а бетон должен быть тщательно залит, чтобы исключить пустоты.
После шпаклевки поверхность необходимо выровнять и дать высохнуть, после чего опалубку можно снять. Фундамент заложен.

Типы ростверкового фундамента:

1. Деревянный ростверковый фундамент:

Фундамент деревянный поставляется для сильно тяжелых каменных стен деревянных колонн. Этот фундамент особенно эффективен во влажных помещениях, где несущая способность грунта низкая, а нагрузка на грунт ограничена 50-60 кН/м2. Стальные балки заменены деревянными досками и балками.

Рис. 1: Фундамент деревянного ростверка
Предоставлено с сайта researchgate.net

Между деревянными стыками бетон отсутствует. Однако бетонное основание стального ростверка заменено деревянным настилом из деревянных досок. Основание котлована выровнено. Нижний слой состоит из деревянных досок шириной 20-30 см и толщиной 5-7,5 см, установленных вплотную друг к другу без зазоров.

На этом слое под прямым углом устанавливается деревянная балка того же сечения, что и деревянный столб. Затем под прямым углом к ходу балок укладывается еще один слой досок. Верхний слой досок может быть толщиной 7,5-10 см. Толстый и перекрывающий всю ширину стены цоколь, поверх которого возводится каменная стена.

1. Фундамент стального ростверка:

Фундамент стального ростверка состоит из стальных балок, также известных как балки ростверка, предлагаемых в одинарном или двухуровневом исполнении. Верхний ярус двухслойного ростверкового фундамента строится под прямым углом к нижнему ярусу. Распорки толщиной 20 мм с разделителями из труб диаметром 25 мм удерживают на месте балки ростверка каждого яруса. Балки располагаются на достаточном расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними. Минимальный зазор в 8 см считается наиболее оптимальным. Расстояние между полками балок должно быть в полтора-два раза больше ширины полки, но не более 30 см.

Рис. 2: Фундамент из стального ростверка
Предоставлено: civicconcept.com

Если балки будут размещены дальше друг от друга, существует риск того, что бетонное заполнение не будет работать монолитно с балками, что приведет к разрушению фундамента. Минимальное покрытие 10 см сохраняется на внешних краях внешней балки. Над верхней полкой верхнего яруса для защиты балок от коррозии. Под нижнюю балку бетонное покрытие должно быть толщиной не менее 15 см.

Преимущества ростверкового фундамента:

Установка занимает меньше времени и требует меньше ресурсов.
Снижает отвод тепла от дома через фундамент, так как не распыляется на промерзшую землю.
Снижает количество вибраций в доме (очень актуально, если дом построен близко к автомагистралям).
Монтаж балок ростверка занимает меньше времени и требует меньше ресурсов.
Этот тип фундамента может поддерживать значительные конструкции, такие как колонны и подмости.
Может распределять вес по большей площади.

Недостатки ростверкового фундамента:

Этот фундамент требовал установки свай большого диаметра.
Необходимо нагреть и заполнить пустое пространство между стальными балками. В связи с этим требуются квалифицированные кадры.
Для устройства ростверка требуется раскопка большей площади, что увеличивает стоимость строительства.
Этот тип фундамента чувствителен к подъемному давлению.
Конструктивное устройство основания колонны иногда может быть изменено при строительстве ростверкового фундамента.

Заключение:

Для больших площадей вместо заливного бетона обычно применяют ростверковые фундаменты. Из-за незамысловатого процесса монтажа ростверковый фундамент экономит время. Фундамент-ростверк сооружается для решения самых разных строительных задач. В результате фундаменты-ростверки подходят для различных строительных применений.

Ссылки:

1. Махаджан, Б. (2021, 17 июня). Гриляжный фонд | Виды ростверкового фундамента | Стальной ростверк | Фундамент ростверка. Гражданские концепции; civiconcepts.com. https://civiconcepts.com/blog/grillage-foundation
2. Лид, К. (2020, 12 ноября). Фундамент для ростверка – виды, преимущества и недостатки гражданское лидерство; www.civillead.com. https://www.civillead.com/grillage-foundation/
3. Раджпут, К. (2021, 21 августа). Гриляжный фонд | Виды ростверкового фундамента | Особенности ростверкового фундамента. Гражданские джунгли; сайт CivilJungle.com. https://civiljungle.com/grillage-foundation/
4. Сатиш. (2020, 11 мая). Фундамент ростверка – виды и установка [Civil Planets]. Гражданские планеты; www.civilplanets.com. https://civilplanets.com/grillage-foundation/
5. Ростверковый фундамент: виды, конструкция, преимущества – Конструктор. (2022, 13 января). Конструктор; theconstructor.org. https://theconstructor.org/building/grillage-foundation-types-construction/560853/
6. Что такое решетчатый фундамент? Конструкция и преимущества. (н.д.). ПРОДЁГИ; www.prodyogi.com. Получено 18 марта 2022 г. с https://www.prodyogi.com/2021/03/what-is-grillage-foundation.html 9.0006

Поделиться этим сообщением

Если у вас есть вопросы, вы можете задать вопрос здесь .

Комбинированные решетки — проектирование старых конструкций

Иногда ростверки применялись в сочетании с другими формами фундамента. Когда я обсуждал их ранее, я указал, что в здании American Surety Building есть ростверки над бетонными кессонами; если я вернусь к моему фавориту, Park Row Building, у него есть ростверки над верхушками каменных свай.

На изображении выше представлен полный план фундамента здания, любезно предоставленный британским журналом 9.0157 Машиностроение . Если покажется странным, что Park Row привлекла международное внимание, помните, что это было самое высокое жилое здание в мире в течение восьми лет. Здание имеет странную форму в плане из-за комбинации того, что оно расположено на блоке странной формы (из-за диагонального пути Парк-Роу) и капризов сборки участков для большого здания. Парк-Роу находится внизу плана, и мы назовем его северной стороной, потому что это самое близкое место. Театральная аллея*, крошечная улочка, проходит вверху по диагонали, а справа есть короткий фасад на Энн-стрит**.

Маленькие кружки на плане обозначают деревянные сваи, вбитые в песок, покрывающий участок. Крайняя слева деталь, повернутая на 90 градусов против часовой стрелки, представляет собой сечение фундамента. Вот крупный план:

Над участком слой неармированного бетона, затем слой гранита непосредственно над каждой группой свай, затем пирамиды из кирпича поверх гранита, а затем еще один слой гранита поверх кладки. Эти сваи каменной кладки*** являются оголовками свай. Затем ростверки садятся поверх кладки, распределяя сосредоточенные нагрузки от колонн. Вот крупный план****:

Колонна C3 с меньшим фундаментом наверху, имеет 42 сваи и ростверк с нижним слоем, состоящим из шести двутавровых балок глубиной 15 дюймов, которые весят 45 фунтов на фут, и верхним слоем, состоящим из трех 24-дюймовых х 68 # лучей. Колонна C2 с большим фундаментом внизу имеет 63 сваи, 15-дюймовые балки в нижнем ярусе и 24-дюймовые балки в верхнем ярусе. Одним из ключей к строительству больших каркасных зданий является использование независимых, аналитически спроектированных фундаментов. Колонна C2 имеет большую нагрузку, чем колонна C3, поэтому она имеет более крупный и прочный фундамент. Это делает давление фундамента под каждой колонной примерно одинаковым и, таким образом, сводит к минимуму потенциально разрушительную дифференциальную осадку.

С нашей точки зрения, система фундамента кажется немного странной. У нас современный стальной каркас, сидящий на стальных ростверках, на каменных столбах, на деревянных сваях. Но если вы посмотрите на инструменты, с которыми приходилось работать дизайнерам в 1898 году, все становится логично. Песчаное основание не было ужасным материалом, но было недостаточно прочным, чтобы выдерживать нагрузки на фундамент. Ростверки распределяют давление от колонн так, чтобы оно было достаточно низким, чтобы его можно было безопасно выдержать оголовками каменных свай, которые затем распределяли его на сваи. Каждая часть логична сама по себе, хотя система в целом могла быть улучшена — и в конечном итоге была улучшена.

* Theatre Alley — одна из немногих улиц Нью-Йорка, где по какой-то неизвестной причине используется английское, а не американское правописание.
