Сколько весит шпала деревянная пропитанная тип 1, 2 – вес, размеры, срок службы с антисептическими средствами – креозотом, ултаном, с фото

Ключевая часть ж/д пути – это опорные элементы: их укладка должна проходить по всем нормам, жизненно важно правильно их выбрать, а для этого нужно знать их особенности. Поэтому сегодня расскажем о шпале деревянной пропитанной, тип 1, 2: ее размеры, ГОСТ, срок службы и другие технические характеристики будут рассмотрены подробнейшим образом. Зачем? Чтобы вы понимали, чем один вид отличается от другого, как эксплуатировать, чтобы они служили максимально долго, не требуя замены.

Содержание

  1. Классификация деревянных шпал по типам
  2. Применение и размеры шпалы деревянной пропитанной типа 1
  3. Размеры и применение шпалы деревянной пропитанной типа 2
  4. Технические условия
  5. Ремонт
  6. Методики обработки
  7. Фактор влажности
  8. Отклонения, которые допускаются
  9. Стандартизованные размеры
  10. Габариты брусьев для стрелочных переводов и критерии параметров их соответствия
  11. Мостовые брусья: специфика стандартизации

Сразу отметим, что такие конструкции до сих пор традиционно используются на дорогах, оставаясь актуальными даже несмотря на наличие более прочных железобетонных. Все дело в материале их исполнения: хвойные породы (сосна, кедр, лиственница, пихта, ель) и даже береза значительно легче бетонных аналогов, в результате чего различные элементы ВСП не расползаются под воздействием динамических нагрузок, а при необходимости их проще поменять. Колея сохраняет структуру, необходимую для безопасного движения транспорта. Кроме того, их цена ниже. А для предохранения от влияния осадков и разрушения насекомыми-короедами их покрывают специальными составами.

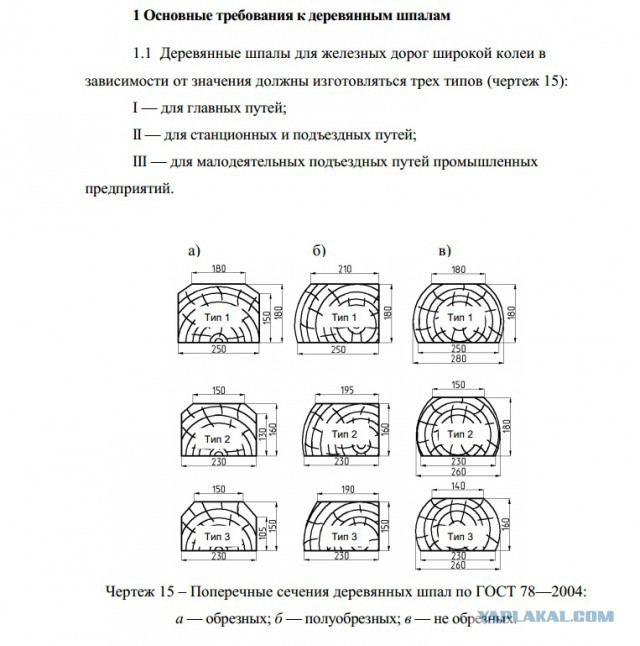

Классификация деревянных шпал по типам

Они подразделяются на следующие группы, в зависимости от назначения:

  • Для рельсовых ж/д линий первого-второго класса; допустим и третий, если его годовая грузонапряженность больше 5 миллионов т/км и/или локомотивы едут по ним со скоростью выше 100 км/ч.

  • Для подъездных, приемоотправочных (станционных), сортировочных линий, а также для магистралей четвертого класса.

  • Для малодеятельных, маневрово-вывозных и прочих колей пятого класса.

Рассматриваемые нами опорные элементы используются в первом и во втором случае соответственно, а значит их геометрия и эксплуатационные характеристики должны быть строго стандартизированы.

Применение и размеры шпалы деревянной пропитанной типа 1

Используется для укладки самых ответственных участков – главных Ж/Д-путей, испытывающих максимальные нагрузки, – и поэтому должна быть повышенной прочности, что отражается как на ее габаритах, так и на ее цене – она стоит дороже других вариантов, так как материала на ее изготовление уходит больше.

а) обрезная;

б) полуобрезная;

в) необрезная.

Плотность шпалы деревянной пропитанной (типа 1), размеры, вес

Ее масса составляет 85 кг, она на 5 кг тяжелее той, что 2 вида (которую мы подробно рассмотрим ниже). Эту разницу как раз и обеспечивает увеличенная на 2 см ширина. В результате повышенная нагрузка на грунтовую подушку не становится критичной, а вот избежать деформаций помогает.

Именно такая геометрия была проверена на практике и поэтому до сих пор указывается в качестве актуальной в межгосударственных стандартах.

Технические характеристики

Отдельного внимания заслуживают те параметры, которые не подпадают под стандартные ДхШхВ, но все равно являются достаточно важными. Это:

  • высота пропиленных боковых сторон – 150 мм;

  • толщина – от 180 до 185 мм.

ПараметрПоказатель, мм
Длина2750 ± 20
Ширина по пласти
НижняяВерхняя250-255180 и 210
Подъем180

Благодаря такому соотношению геометрии они и способны выдерживать серьезные воздействия в течение длительного времени, не испытывая деформаций.

Описание

Шпалы деревянные, пропитанные по ГОСТ 78-2004 и 78-89, являются настоящей классикой для Ж/Д-проектирования. Древесина для их производства – это преимущественно хвойные породы: уже упомянутая сосна, как самый распространенный и доступный по цене вариант, а также ель, пихта, реже лиственница, – но возможно исполнение из березового массива.

Могут быть как обрезными (полуобрезными), так и нет, но все три варианта укладываются на широких путях, преимущественно главных, на которых требования к качеству опорных конструкций самые высокие.

При должной прочности отличаются легкостью (по сравнению с ЖБ-элементами ВСП). Еще одно их практическое преимущество – универсальность: рассчитаны на все классы железных дорог, поэтому они актуальны вот уже 100 лет и не собираются сдавать своих позиций.

Сфера использования

Так как шпалы, пропитанные креозотом, весом в 85 кг достаточно технологичны в эксплуатации, их удобно менять, а переделывание полотна не вызывает проблем, они продолжают быть задействованы на ответственных ж/д линиях. Свою роль здесь играет и упругость материала: сосна, ель или другая порода, из которой может быть выполнен брус, хорошо переносит динамические воздействия и не просаживается в областях стыка.

При ремонте для скрепления с рельсом требуется минимум элементов: пара подкладок и десяток костылей (в общем случае). Поэтому чинить поврежденные участки можно по шаблону – быстро и при этом качественно.

В числе минусов – сравнительно небольшой ресурс (в среднем 15 лет) и склонность к растрескиванию. Чтобы предотвратить появление дефектов, можно набивать по бокам специальные пластины.

Похожие новости

  • Железнодорожные деревянные брусья для стрелочных переводов: назначение, ГОСТ, размеры, вес
  • Брус железобетонный для стрелочных переводов (1/9, 1/11, 1/6)
  • Размеры железнодорожной деревянной шпалы: длина ЖД опоры, описание, ГОСТы, ТУ
  • Виды и размеры железобетонной шпалы: вес, длина и ширина ЖБ опоры на железной дороге
  • Все о железнодорожных шпалах.

Размеры и применение шпалы деревянной пропитанной типа 2

Используется для укладки на подъездных и станционных линиях, то есть на не самых ответственных объектах. Поэтому тоньше, если сравнивать ее с первым видом, следовательно, и стоит дешевле. Материал исполнения не влияет на конечную цену, так как в любом случае представляет собой одну из вышеназванных пород – ель, сосна, береза, пихта или лиственница – точно так же предварительно просушенную и покрытую тем же защитным составом от влаги и микроорганизмов.

а) обрезная;
б) полуобрезная;
в) необрезная.

Размеры и масса шпалы деревянной пропитанной типа 2

Ее вес равняется 80 кг, она на 5 кг легче той, что 1 вида – именно за счет уменьшенной на 2 см ширины, которая никак не снижает надежность или долговечность использования, а также не нагружает грунтовую подушку. Так как укладывается на линиях с не самой большой грузонапряженностью, не испытывает настолько серьезных нагрузок, чтобы возникали деформации. Проще говоря, таких габаритов хватает, что уже было доказано в течение десятилетий практики.

Технические характеристики

По аналогии с предыдущим вариантом отдельно приводим параметры, не подпадающие под соотношение ДхШхВ, но в значительной степени определяющие эксплуатационные свойства. Это, опять же:

  • высота пропиленных боковых сторон – 130 мм;

  • толщина – от 160 до 165 мм.

ПараметрПоказатель, мм
Длина2750 ± 20
Ширина по пласти
НижняяВерхняя230-235150 и 195
Подъем160

Геометрия опорных брусьев регламентирована межгосударственным стандартом 78-89.

Внимание, вес шпалы деревянной пропитанной Б/У будет несколько отличаться от новой – из-за износа, от степени которого и зависит разница (обычно она не превышает нескольких десятков грамм, поэтому не может считаться существенной).

Описание

Выпускается согласно требованиям межгосударственного стандарта 78-89 (78-2004) в одном из трех вариантов исполнения: бывает обрезной, полуобрезной, необрезной. Материал для изготовления – хвойные породы (массивы уже упомянутых сосны, ели, пихты или лиственницы), либо береза.

Сфера использования

Находит самое активное применение в создании главных Ж/Д-колей третьего-четвертого класса.

Кроме того, шпалы железнодорожные деревянные пропитанные длиной 2750 мм и 230 мм шириной, становятся надежной основой при строительстве путей сортировки и приема-отправки на подъездных участках и станциях, если эти места отличаются достаточно интенсивным характером эксплуатации.

Технические условия

Согласно межгосударственному стандарту 78-2004:

  • Расположение нижней и верхней пластей – взаимно параллельное, с допусками строго в рамках заданных норм по ДхШ.

  • Пропилы торцов – только перпендикулярно продольной оси, со скосом, не превышающим 20 мм по толщине.

  • При производстве необходимо очистить обзольные места от луба и/или коры.

  • Закомелистость и сучки нужно срезать, не допуская зарубов и запилов по верхней стороне или делая их не шире 40 мм и не глубже 20 мм в других случаях.

  • Шпалы, пропитанные ултаном или другим средством по ГОСТам 20022.0 и 20022.5, должны быть предварительно защищены от растрескивания – способом, принятым у производителя и соответствующим общей инструкции по содержанию элементов ВСП.

  • Маркировка обязана быть явной и четкой и представлять собой клеймление или обозначение краской на торце.

Ремонт

Может осуществляться без снятия опорных конструкций с пути, в этом случае:

  • Изношенные части удаляются, заусенцы зачищаются, после чего места обработки покрываются каменноугольным маслом (или другим подходящим составом).

  • На время перешивок устанавливаются втулки при шурупном стыке или пластины-закрепители – при костыльном.

  • Трещины и отверстия от элементов крепежа также защищаются от влаги и вредителей.

  • На торцах нижняя пласть армируется П-образными скобами (их нужно 6 штук или больше).

Шпалы железнодорожные деревянные пропитанные антисептическими средствами отработанные снимаются с колеи и заменяются. Непригодными к дальнейшей эксплуатации они считаются тогда, когда их повреждения превышают допуски и/или когда они лежат подряд в количестве от 3 штук. До их замены необходимо ограничить скорость движения по участку до минимально возможной.

Методики обработки

Представляют собой несколько схем воздействия на конструкцию давлением (Д) и вакуумом (В). Актуальный сегодня вариант – Д-Д-В:

  • Для достижения нужной глубины проникновения порода предварительно накалывается.

  • Заготовки помещаются в камеру, из которой откачивают воздух.

  • Затем туда заливается маслянистый состав.

  • Средство пропитывает поры древесины.

  • Завершающим этапом становится просушка.

Чтобы предохранить массив от гнили, применяют следующие жидкие составы:

  • Креозотный – дистиллят каменного или древесного угля дегтярной смесью. Пропитка дешевая, однако крайне ядовитая. Дерево после нее чернеет.

  • Элемсепт – включает в себя оксидные соединения, содержащие в составе медные, хромовые и мышьяковые выключения. Менее ядовит, дает брусу светлый оттенок зеленого.

  • ЖТК – расшифровывается как жидкость термоконденсационная. Хотя и результат перегонки нефти, токсичных паров практически не выделяет. Точного состава в открытом доступе нет. Древесину практически не окрашивает.

  • Ултан – средство на водной основе. Хорошо проникает внутрь массива, придавая ему зеленый цвет. Губителен для вредителей, питающихся древесиной. Для человека и животных в целом безопасен.

Фактор влажности

По умолчанию шпала деревянная пропитанная типа I, II изготавливается из массива, содержащего до 22% влаги. Если же данный показатель выше, в габариты конструкции должны быть заложены припуски на усушку. Поэтому фактическая ДхШхВ готового изделия может несколько отличаться от указанной в нормативных документах.

Отклонения, которые допускаются

Межгосударственные стандарты подразумевают возможность некоторых погрешностей при производстве – по следующим параметрам:

  • длина – ± 20 мм,

  • толщина – 5 мм,

  • подъем боковых сторон,

  • ширина пластей,

  • отступы между болтами,

  • отклонения от оси.

Стандартизированные размеры

Геометрические характеристики опорных конструкций 1 и 2 типа мы привели в таблицах выше (а также рассмотрели, сколько весит шпала железнодорожная деревянная пропитанная – напоминаем, 85 и 80 кг). Поэтому сейчас давайте взглянем на третью категорию.

а) обрезная;

б) полуобрезная;

в) необрезная.

ПараметрПоказатель, мм
Длина2750 ± 20
Ширина по пласти
НижняяВерхняя230 ± 5140-190
Подъем160

В конструкции ВСП есть еще один важный элемент, который также должен отвечать ряду нормативов – предлагаем обратить на него внимание.

Габариты брусьев для стрелочных переводов и критерии параметров их соответствия

Отметим, что как и обычные опоры, они могут использоваться:

  • На главных (магистральных) линиях первой и второй категории, а также третьей, если скорость движения по таким колеям превышает 100 км/ч, а грузонапряженность больше 50 млн т/год.

  • На основных путях II-IV класса, на интенсивно эксплуатируемых подъездных, на точках сортировки и приемоотправки.

  • На малодеятельных, станционных, маневрово-вывозных колеях.

Показатель влажности идентичный: нормой признаны 22%, если же он выше, следует предусматривать допуск на усушку. Цифровые значения выпуска регламентированы межгосударственными стандартами 6782.1-75 и 6782.2-75.

Размеры бруса для стрелочных узлов по типам

Для наглядности сведем их в таблицу:

ПараметрПоказатель, мм
для Iдля IIдля III
Ширина
По верхней пласти200 или 220175 и 220175 и 200
По нижней260250230
По частям без пропилов300280260
Толщина180 ± 5160 ± 5
Высота боковой стороны150130

Допустимые значения длины брусьев – интервалы

Если тот же вес одной шпалы железнодорожной деревянной пропитанной типа 1, 2, по ГОСТ 78-2004, отличался в зависимости от вида опорной конструкции, но был строго определен – либо 85, либо 80 кг, – то в данном случае есть не конкретная цифра, а их диапазон, причем достаточно широкий.

Варианты исполнения могут быть от 3 до 5,5 м, с шагом в 0,25 м и допуском в ± 0,02 м.

Мостовые брусья: специфика стандартизации

Изготавливаются из тех же пород, что и уже рассмотренные элементы, но должны быть прямоугольной формы, одного из следующих видов сечения:

  • или 220 х 240 мм;

  • или 220 х 260 мм.

Длина обоих одинакова и составляет 3250 мм, хотя критические отклонения уже могут различаться. По отдельной договоренности с клиентом производитель может выпустить опорные брусья 220 х 280 или 240 х 300 мм. Но допустимый уровень влажности у каждого по умолчанию 20%, а не 22%.

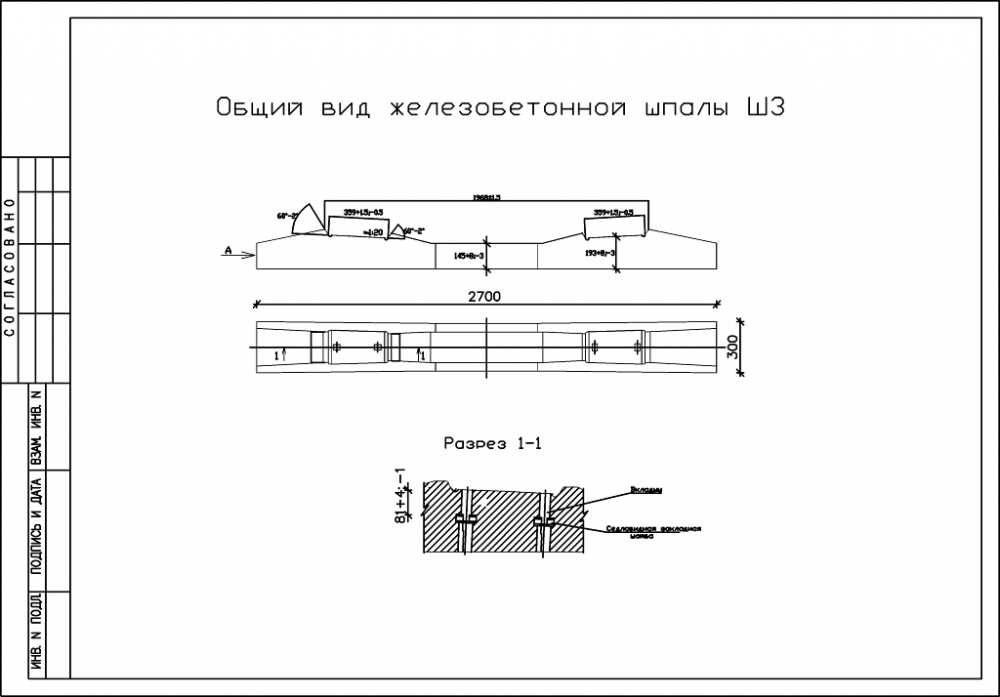

Классификация железобетонных шпал

Альтернатива деревянным: эти конструкции предварительно напряженные и укладываются на магистральных линиях – для рельсов Р-50, Р-65, Р-75. Разделяются по нескольким показателям, в числе которых:

Итак, как же наша такая опора соединяется с направляющими? Возможны 3 варианта:

  • Ш1 – раздельно, с фиксацией подкладки болтами;

  • Ш2 – уже нераздельно;

  • Ш3 – без использования прокладки.

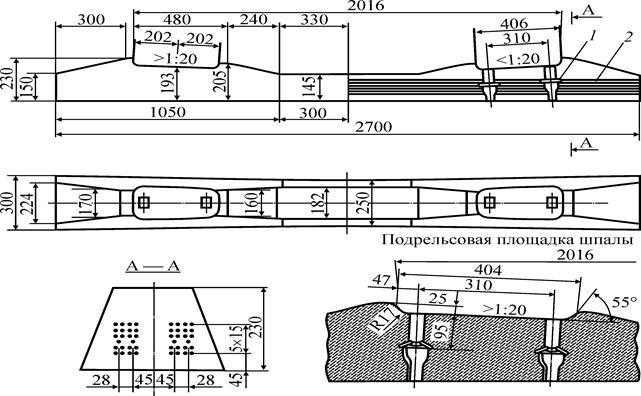

Размеры и другие параметры

Чтобы было проще сравнивать, представлены в формате таблицы:

ЗначениеПоказатель, мм
Ш1Ш2Ш3
Крайние точки между кромками
УпорнымиКонцевыми201640620164061966359
Подъем в сечении
ПодрельсовоеСреднее193145193145193145

ДхШ при этом фиксированные – 2700 на 300 мм. Подобная геометрия обеспечивает приемлемую безопасность при прохождении транспорта даже на высокой скорости.

Совпадения, а также различия с железобетонными

Для шпалы деревянной пропитанной, средний срок службы которой составляет 15 лет, при хорошем уходе и не особенно интенсивном использовании его можно продлить до 20 лет. У ЖБ-конструкций ресурс значительно выше и достигает 45-50 лет, при том, что за их состоянием не нужно столь пристально следить.

Выполненные из массива сосны, пихты, ели (и других пород) опорные элементы верхнего строения пути значительно легче – 80-85 кг против, как минимум, 270 кг. Они создают меньшую нагрузку на подушку и поэтому используются на слабых грунтах. Кроме того, они обходятся дешевле при производстве, а значит и стоят меньше. Плюс, их не так сложно утилизировать. Еще одно различие кроется во внешнем виде: вы можете посмотреть, как выглядят шпалы деревянные пропитанные новые (фото мы представляем ниже) и сравнить их с железобетонными.

В остальном же два этих вида опорных конструкций похожи. В частности, близки они по сферам применения: на некоторых линиях и участках они даже продолжают, заменяют, взаимно дополняют друг друга. И оба варианта остаются актуальными в условиях Ж/Д-проектирования и строительства, как у нас, в России, так и в Европе или Америке.

Мы постарались как можно более подробно рассмотреть данные элементы ВСП и дать вам представление об их особенностях. А если потребуется еще и купить их, обращайтесь в «ПромПутьСнабжение»: мы продаем их по доступным ценам, предъявляем сертификат на шпалы деревянные пропитанные, паспорт качества и другие необходимые документы, заботимся о быстроте доставки – у нас удобно заказывать.

Также смотрите видео.

___________________

Также на нашем сайте вы можете прочитать статью о пропитках ж/д опор, а также – более полный обзор на их железобетонные аналоги. Также можете почитать про виды железнодорожного крепежа, накладки и подкладки.

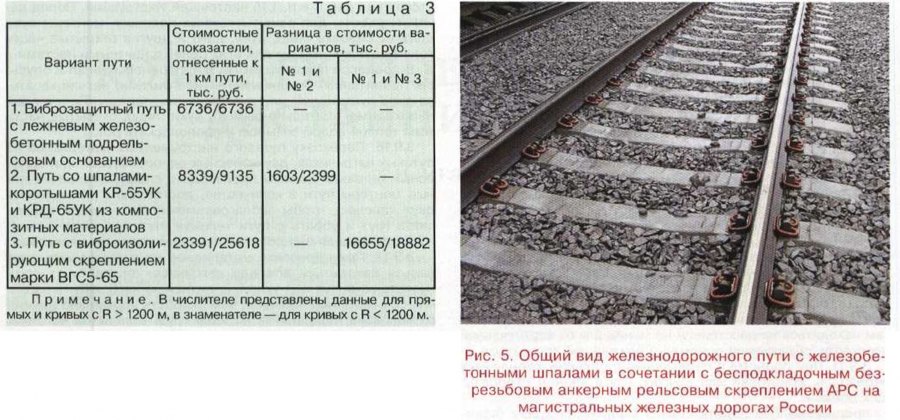

Железнодорожные шпалы АРС

Шпалы АРС предназначены для использования в комплекте с анкерным рельсовым скреплением. Железнодорожная шпала АРС оснащена меньшим количеством деталей для крепления с рельсой, чтобы значительно уменьшает вес каждого километра пути в среднем на 13-14 тонн. Существенно уменьшается объем работ по сборке рельльсошпальной решетки. При использовании шпалы АРС есть возможность автоматизировать процесс сборки на звеносборочной базе. Использование шпалы АРС обеспечивает закрепления рельсовых плетей от продольных перемещений. Отпадает необходимость периодического затягивания элементов. Благодаря этому снижаеются расходы на эксплуатационные работы по содержанию пути.

Использвание шпалы АРС позволяет выправить железнодорожный путь до 25 мм по уровню, что в свою очередь снижает затраты на дополнительные работы по выправке. На много выше устойчивость к коррозии, существенно увеливается равномераня жесткость железнодорожного пути. Как уже отмечалось, существенно снижается вес конструкции и при этом намного проще замена съемных элементов шпалы АРС.

Если сравнить крепление шпалы АРС с другими типами креплений, то в первую очередь необходимо отметить снижение веса металлических элементов анкерного рельсового скрепления почти на 7 кг (по сравнению с КБ-65).

Вес съемных деталей, которые устанавливаются на шпалу в процессе подготовки на базе сборки звеньев, а потом могут меняться в процессе эксплуатации, для шпалы АРС составляет 3,47 кг. Это меньше, чем вес таких же элементов для скрепления КБ-65, который составляет 12,49 кг. Аналогичный показатель для скрепления шпалы ЖБР-65 равен 7,29 кг, а для скрепления ЖБР-65П это показатель будет 10,41 кг.

Конструкция анкерного рельсового скрепления АРС дополняется материалами верхнего строения пути. Необходимый комплект включает в себя следующие элементы:

  • уголок изолирующий АРС (изолятор АРС 4, уголок регулировочный АРС),
  • уплотнитель анкерный АРС,
  • клемма АРС,
  • рельсошпальная решетка (ж/б шпала ШС-АРС со скреплением АРС-4),
  • подклеммник АРС,
  • анкер АРС-4 и другие комплектующие скреплений АРС-4,
  • прокладка резиновая ЦП-204М АРС,
  • монорегулятор АРС;

Шпала АРС обладает целым рядом преимуществ. Она проста в эксплуатации, надежна и поэтому имеет высокий уровень безопасности. Долговечна и поэтому экономически более эффективна. Благодаря конструкии АРС в два раза возрастает срок эксплуатации железобетонной шпалы без капитального ремонта. Значительно возрастает стабильность рельсовой колеи.

Конструкция шпалы АРС позволяет значительно увеличить среднюю скорость движения составов. Её надежность и простата позволяет уменьшить количество времени на осмотр и техническое обслуживание. Одна из главных причин — отсутствие болтов и гаек — которые обычно требует регулярной смазки и дополнительного закручивания.

В резульате, благодаря шпале АРС, существенно снижается износ рельса, в срок его эксплуатации значитетельно возрастает. Упрощается замена  рельса — точнее, в ней нет необходимости.

Шпала ШС-АРС (железобетонная анкерная) эксплуатируется на  железных дорогах с шириной колеи 1,52 метра. Шпала используется для прикрепления рельсы типа Р65 с промежуточными рельсовыми скреплениями типа АРС. Шпала АРС (предварительно напряженная анкерная железобетонная шпала) как правило применяется в сети доорог с высоким грузооборотом и повышенными нагрузками на ось.

Более детальную информацию о применении шпалы АРС и других материалах верхнего строения пути вы можете получить у наших специалистов.

Список завод, осуществляющих производство и продажу шпалы АРС и элементы скрепления АРС:

  1. Лискинский завод «Спецжелезобетон» производит шпалу железобетонную анкерную типа ШС АРС.
  2. ФГУП Вяземский завод железобетонных шпал производит шпалу железобетонную анкерную типа ШС АРС.
  3. Чудовский завод ЖБИ шпал производит шпалу железобетонную анкерную типа ШС АРС-М, АРС-К, АРС-Ч..
  4. Завод железобетонных изделий № 6 шпал производит шпалу железобетонную анкерную типа ШС АРС.

Сравнительые характеристики шпалы АРС








Наименование характеристикиШС-АРСШ-А05
1длина шпалы2700 мм2700 мм
2ширина шпалы понизу на торце300 мм300 мм
3высота в среднем сечении145 мм160 мм
4высота торца150 мм180 мм
5масса шпалы с двумя анкерами280 кг292 кг
6расстояние между наружными ребордами головок анкеров, формирующими ширину рельсовой колеи, составляет1777 ± 1 мм1777 ± 1 мм

Стоимость железобетонных шпал в прайс-листе можно уточнить, сделав запрос по электронной почте или по телефону.

Краткий обзор: Материалы для железнодорожных шпал

Железнодорожные шпалы, или шпалы, как их называют в США, представляют собой довольно негламурный компонент железнодорожной отрасли. Но эти блоки, которые укладываются горизонтально под рельсы, чтобы удерживать рельсовые пути на нужной ширине колеи, составляют основу железнодорожного движения. Миллионы этих жизненно важных блоков производятся и распространяются каждый год, чтобы удовлетворить потребности в расширении сети и обновлении линейки.

Если не считать некоторых экспериментов со шпалами из каменных блоков на самых ранних этапах развития железнодорожного транспорта, древесина исторически была доминирующим материалом, используемым для железнодорожных шпал. В течение 20-го века появились новые материалы, отвечающие необходимости выдерживать более высокие нагрузки на ось и более высокие скорости. Здесь мы взвешиваем преимущества и недостатки предлагаемых материалов.

Деревянные шпалы

Учитывая, что древесина использовалась для изготовления железнодорожных шпал на протяжении большей части двух столетий, удивительно, что деревянные шпалы по-прежнему составляют большую часть рынка железнодорожных шпал. Это особенно характерно для США, где на древесину приходится 93% рынка — ежегодно укладывается 16 миллионов деревянных шпал.

Неслучайно господство на рынке древесины никогда не ослабевало. Естественные свойства древесины (обычно твердая древесина, такая как дуб, но более дешевая хвойная древесина используется на более легких и менее загруженных линиях) подходят для обеспечения упругой гусеницы с отличным динамическим ослаблением ударных нагрузок, а также снижением шума и вибрации.

«Железнодорожные шпалы прокладываются горизонтально под путями, чтобы удерживать рельсовые пути на нужной ширине колеи».

Деревянные шпалы также сравнительно дешевы, легки и просты в транспортировке, установке и обслуживании. Средняя деревянная шпала весит около 160-250 фунтов, тогда как эквивалентная шпала из бетона может весить до 800 фунтов. Это означает, что деревянные шпалы быстрее и проще устанавливаются на начальном этапе и практически не требуют специального оборудования или транспортных средств для обслуживания, что означает экономию средств для железнодорожных операторов.

Сторонники лесоматериалов для железнодорожных шпал также указали на сильный второй рынок бывших в употреблении деревянных железнодорожных шпал.

Существует быстро развивающийся бизнес по переработке бывших в употреблении железнодорожных шпал в качестве прочного материала для садоводства и ландшафтного дизайна или для использования в качестве топлива из биомассы для когенерационных электростанций. Однако большинство деревянных шпал пропитывают креозотом каменноугольной смолы, чтобы защитить их от износа под воздействием окружающей среды и заражения насекомыми. Креозот продлевает срок службы деревянных шпал (необработанные деревянные шпалы обычно необходимо заменять каждые 7–12 лет), но представляет собой токсическую опасность, которая создает дополнительные затраты на утилизацию и подрывает экологическую надежность традиционного материала для шпал в отрасли.

Древесина также гораздо более подвержена износу, чем более современные материалы для шпал. Операторы все чаще заменяют древесину бетоном или композитными материалами в районах, где солнце и сырость могут деформировать или сгнить древесину.

Бетонные шпалы

Хотя бетонные шпалы заняли лишь небольшую часть рынка в США, Европе и Японии, где железнодорожный транспорт, возможно, имеет более высокий приоритет, бетонные шпалы с конца Второй мировой войны. В Австралии бетон используется для большинства железнодорожных шпал, а в Великобритании железнодорожный оператор Network Rail ежегодно заменяет 200 000 деревянных шпал бетонными.

Бетонные шпалы обычно изготавливаются из литых бетонных плит, армированных изнутри стальной проволокой. Ранние прототипы, сделанные из обычного железобетона, часто оказывались слишком хрупкими, чтобы выдерживать высокие уровни динамической нагрузки. Современные бетонные шпалы в основном изготавливаются с использованием предварительно напряженного бетона — метод, при котором внутреннее напряжение прикладывается к шпале (обычно к каркасу из высокопрочной стальной проволоки) до того, как она будет отлита, чтобы противодействовать внешнему давлению, которому блоки подвергаются во время эксплуатации.

Производители бетона, такие как Abetong Teknik, Infraset и Stanton Bonna, убедительно доказали эффективность бетона на рынке железнодорожных шпал. Этот материал требует меньшего ухода и имеет более длительный срок службы, чем деревянные шпалы, поскольку он не подвержен деградации окружающей среды, деформации или заражению насекомыми, а его негорючий характер означает, что он снижает вероятность возгорания путей.

«Древесина исторически была доминирующим материалом, используемым для железнодорожных шпал».

Шпалы из предварительно напряженного бетона также могут похвастаться в целом превосходной грузоподъемностью и более плавным ходом благодаря большему весу и вертикальной/поперечной устойчивости. Для самых современных высокоскоростных линий бетон (или композитный пластик) становится необходимостью, чтобы выдерживать более высокие скорости

Но критики поспешили указать, что вес и объем бетонных шпал является существенным недостатком, когда речь идет о стоимости. – как по времени, так и по деньгам – первоначальной установки и последующего ремонта.

В то время как деревянные шпалы можно установить довольно быстро и с небольшим количеством специального оборудования, для установки бетонных шпал требуется тяжелая техника.

Поскольку для производства предварительно напряженного бетона требуется квалифицированная рабочая сила и специальное оборудование, этот высококачественный материал, безусловно, не является дешевым вариантом, хотя производители бетона утверждают, что долговечность материала означает более высокую ценность бетонных шпал в течение всего срока службы.

Ограниченное использование стальных шпал

Стальные железнодорожные шпалы часто считаются промежуточным звеном между деревом и бетоном. Более прочная, чем древесина, и менее дорогая, чем предварительно напряженный бетон, казалось логичным, что сталь может оказаться благом для компаний, стремящихся провести экономичную модернизацию гусениц. Действительно, в некоторых областях стальные шпалы по-прежнему работают должным образом после 50 лет службы. Меньшая зависимость от балласта (примерно на 60% меньше, чем требуется для бетона; на 45% меньше, чем для дерева) также, по-видимому, склоняет чашу весов в пользу стали, особенно в районах, где не хватает древесины.

Однако ряд уникальных проблем ограничил использование стали для изготовления шпал, особенно в США с обилием природных ресурсов древесины. Стальные шпалы подвержены коррозии, и в прошлом железнодорожные операторы сообщали, что стальные шпалы снимались с путей после того, как рельсовые посадочные места быстро утомлялись, особенно на линиях с большим количеством поворотов.

«Бетонные шпалы обычно изготавливаются из литых бетонных плит, армированных изнутри стальной проволокой».

Capital Metro, транспортная служба города Остин, штат Техас, представляет собой хороший пример другой распространенной проблемы, связанной со стальными стяжками, — отсутствия изоляции. Неопреновая композитная изоляция отделяет стальные шпалы от электрифицированных рельсов, но любая ошибка может нанести ущерб железнодорожной сети. В отчете Austin American-Statesman в марте 2010 г. отмечалось, что из-за проблем с проводимостью и сбоев сигнала Capital Metro была вынуждена заменить длинные секции стальных шпал деревянными за дополнительную плату в размере 9 долларов.0,000. «Жаль, что я никогда этого не делал», — сказал газете менеджер железной дороги Capital Metro Билл Ле Жен.

Пластиковые композиты: материал будущего?

Самый современный материал, используемый для железнодорожных шпал, композитный пластик, представляет собой последнюю попытку производителей найти материал, отвечающий необходимым критериям, без каких-либо существенных недостатков. Композитные шпалы изготавливаются из различных смесей сырья (пластика, резины из использованных шин, отходов стекловолокна) для создания синтетического материала, обладающего гибкостью и доступностью дерева в сочетании с долговечностью бетона.

Япония была лидером в производстве композитов. Японский производитель Sekisui Chemical поставил шпалы из вспененного уретана (FFU), армированного волокном, для высокоскоростного поезда Синкансэн. Ежегодно в стране укладывается 90 000 шпал FFU, из которых в настоящее время эксплуатируется около 1,5 миллиона.

Композитные шпалы Sekisui дебютировали в Европе в 2004 году, когда они были установлены на пути моста Цолламт в Вене, Австрия. Материал для моста был выбран потому, что он соответствовал характеристикам дерева, но при этом оставался устойчивым к перепадам температуры и постоянной влажности воздуха.

Преимущества композитов очевидны – материал можно обрабатывать и распиливать так же, как дерево, без каких-либо встроенных недостатков его полностью натурального аналога. Обладает прочностью бетона (срок службы композитов 50 и более лет), без веса бетона и громоздкости монтажа. В отличие от железобетонных шпал, для которых требуется капитальный ремонт пути, композитные шпалы можно устанавливать по частям вместе со старыми деревянными моделями.

«Композитные шпалы изготавливаются из различных смесей сырья».

Композитные шпалы имеют дополнительное преимущество, заключающееся в том, что они изготавливаются в основном из переработанного материала и полностью пригодны для вторичной переработки (их можно перерабатывать в новые шпалы). В отчете Программы действий по отходам и ресурсам (WRAP) за 2006 год отмечается, что на милю деревянных шпал требуется 810 взрослых дубов, в то время как эквивалентная длина составных шпал требует двух миллионов пластиковых бутылок, 8,9 миллионов пластиковых пакетов и 10 800 бывших в употреблении шин, которые иначе может оказаться на свалке.

Очевидно, что композитный материал (или производная от него технология) является ключом к созданию широко распространенного, экологически чистого и эффективного в эксплуатации материала для производства железнодорожных шпал. Из соображений стоимости, как правило, его использование ограничивается линиями, где древесина и бетон непригодны, но по мере того, как производственный процесс становится более совершенным и доступным для рынка шпал, кажется, что композиты не смогут догнать и перегнать древесину в качестве шпал. материал на выбор.

Сколько весит шпала? – idswater.com

Сколько весит шпала?

Слушайте это вслухПаузаСредняя деревянная железнодорожная шпала весит от 160 до 250 фунтов, тогда как эквивалентная шпала из бетона может весить до 800 фунтов!

Какой вес у железнодорожной шпалы 2,4 м?

Технические характеристики

Тип Спальное место для сада и озеленения
Длина 2400 мм (2,4 м)
Материал Мягкая древесина
Отделка Обработанный
Вес 28 кг
Насколько тяжела шпала длиной 1,2 м?

Технические характеристики

Тип Спальное место для сада и озеленения
Длина 1200 мм (1,2 м)
Материал Мягкая древесина
Отделка обработано
Вес 14 кг

Сколько весит спальное место Redgum?

Слушайте это вслух. Пауза. Шпалы из красной резинки, на которые вы смотрите, иногда весят около 100 кг или чуть больше на одну палку, если она была свежесрезана с хорошего дерева с некоторым возрастом. С отросшего дерева они могут весить около 100 кг, но как только они высыхают, они теряют большую часть своего веса и очень легки в обращении.

Сколько весит шпала длиной 2,6 м?

Технические характеристики

Тип Восстановленное спальное место A1 для ландшафтного дизайна сада
Длина 2600 мм (2,6 м)
Материал Твердая древесина
Отделка Обработанный
Вес 80 кг

Сколько весит спальное место 2400?

Технические характеристики

Тип Спальное место для ландшафтного дизайна сада
Длина 2400 мм (2,4 м)
Материал Твердая древесина/дуб
Отделка Распил
Вес 48 кг

Можно ли укладывать железнодорожные шпалы на грунт?

Послушайте это вслух. Пауза. Во-первых, вы можете просто положить свои шпалы прямо на землю, дав время тем, кто тяжело спит. Использование гравия или песка для закрепления шпал является популярной альтернативой бетону.

Какого размера спальное место?

Слушайте вслухПаузаЖелезнодорожные спальные места РАЗМЕРЫ И ВЕС. Наиболее распространенная ДЛИНА железнодорожных шпал составляет 2,6 метра или 8 футов 6 дюймов. У нас также есть другие размеры железнодорожных шпал, такие как 2,4 м и 3,0 м или 8 футов и 10 футов. Наиболее распространенная ширина железнодорожной шпалы составляет 250 мм или 10 дюймов.

Сколько весит бывшая в употреблении железнодорожная шпала?

Послушайте это вслухПаузаСредняя деревянная шпала весит около 160-250 фунтов, тогда как аналогичная шпала из бетона может весить до 800 фунтов.

Как вы спите в железнодорожном шпале?

Послушайте это вслухПаузаОбрежьте ваши шпалы до необходимой длины, которая может быть случайной для деревенского вида. Затем смешайте немного тощего раствора, например, 6:1, чтобы использовать его в качестве бетонной основы и навески. Поместите слой бетона толщиной не менее 50 мм на дно траншеи и начните вставлять шпалы, подвешивая их по мере продвижения.

На что лучше стелить шпалы?

Слушайте это вслухПаузаЖелезнодорожные шпалы в идеале должны укладываться на ровную и твердую поверхность. Многие люди просто кладут их прямо на землю, траву, настил или бетон.

Как прикрепить спальное место к земле?

Слушайте это вслухПаузаИспользование деревянных кольев для закрепления шпал — еще один популярный метод повышения устойчивости. Углубите около 60% опор для кольев в землю, при необходимости зацементировав их, а затем просто вбейте крепления через шпалы в опоры.

Сколько весит полноразмерная железнодорожная шпала?

Вес полноразмерных оригинальных железнодорожных шпал сильно различается в зависимости от плотности, типа и возраста дерева, из которого изготовлена ​​древесина, не говоря уже о конкретной длине и профиле шпалы.

Какой материал лучше всего подходит для железнодорожной шпалы?

«Древесина исторически была доминирующим материалом, используемым для железнодорожных шпал». Шпалы из предварительно напряженного бетона также могут похвастаться в целом превосходной грузоподъемностью и более плавным ходом благодаря большему весу и вертикальной/поперечной устойчивости.

Как выглядят новые железнодорожные шпалы из дуба?

Описание: Эти новые железнодорожные шпалы из дуба не выдержаны или «зелены» (это означает, что они были свежесрублены за последние 6 месяцев) и не обработаны. Новые железнодорожные шпалы из дуба обычно имеют квадратную кромку с одной стороны и несколько закругленных краев (фестоны) с противоположной стороны, где дуб был срезан с внешней стороны дерева. См. картинки выше.

Может ли водитель грузовика перевозить шпалу?

Водитель не может помочь вам разгрузить или занести материалы в ваш дом или сад. Одно исключение! Если железнодорожные шпалы имеют длину 1,2 м или менее, водитель грузовика МОЖЕТ разместить железнодорожные шпалы на тротуаре или дороге с помощью бортового подъемного борта грузовика и ручной тележки с поддонами.
