Шпилька для стяжки опалубки: Шпилька опалубочная как гарант качественной заливки

Шпилька опалубочная как гарант качественной заливки

Шпильки для стяжки опалубки – изделия, обеспечивающие дополнительную устойчивость конструкции в период застывания бетонной смеси. По мере затвердевания эта масса начинает расширяться, что может привести к распиранию стен или даже частичному их разрушению. Наличие качественного стяжного крепежа позволит избежать подобных неприятностей.

Применение и комплектация

Шпилька соединяет параллельные щиты опалубки, не давая им раздвигаться под напором застывающего бетона. Кроме того, она принимает на себя значительную часть давления. В настоящее время, это самый простой и надежный способ подстраховки конструкции. Шпилька опалубочная должна быть готова выдерживать самые серьезные нагрузки, поэтому ее изготавливают только из высококачественной стали.

Помимо металлического стержня, изделие комплектуется двумя гайками. С их помощью стяжку фиксируют с внешних сторон соединяемых поверхностей. Гайки делают из прочного чугуна методом точного литья. Оцинкованный крепеж обойдется немного дороже, но прослужит значительно дольше, так как защищен от коррозии. Площадь гайки составляет 9 см или 10 см, что позволяет обеспечить плотное прилегание к поверхности щита. Если этого все же окажется недостаточно, можно дополнительно использовать шайбы. Шпилька стяжная для опалубки может быть как короткой (50 см), так и очень длинной. Шестиметровые пруты трудно называть этим словом, но они тоже относятся к данной категории. Стандартный диаметр не превышает 1,7 см.

Установка и демонтаж

Шпилька и гайка для опалубки – не самый дешевый крепеж, поэтому их используют многократно. Для того чтобы впоследствии спокойно извлечь стержень из застывшего бетонного монолита, его помещают в специальную пластиковую трубку. Таким образом, стяжка дополнительно защищается от давления, а ее поверхность не подвергается никаким внешним химическим воздействиям.

Когда речь идет о крупномасштабных конструкциях, толщина стен в которых превышает 60 см, жесткости стандартной пластиковой магистрали может не хватить. Не исключено, что она элементарно продавится или лопнет. Если это произойдет, шпилька для опалубки будет залита бетоном, и достать ее никак не получится. Ладно, когда такая неприятность произошла с одним-двумя изделиями, а вдруг с десятком? Если крепеж арендован, придется покупать новый, понеся серьезные непредвиденные расходы на ровном месте.

Избежать подобных рисков очень просто: достаточно приобрести жесткую ПВХ трубу. Высокая прочность материала плюс перфорация на стенках исключают возможность деформации и связанных с ней неприятностей. ПВХ обойдется вдвое дороже пластиковой магистрали, но выбирать не приходится. Кроме того, стоимость одного стяжного винта минимум в десять раз выше. Крепление опалубки шпильками осуществляется по следующей схеме:

1. В стенах подготавливаются отверстия определенного диаметра для установки пластиковых трубок. Концы магистралей не должны выступать с внешней стороны щитов.
2. В трубки вставляются стальные стержни, которые должны быть длиннее заполняемого пространства настолько, чтобы можно было спокойно закрутить гайки снаружи.
3. Стены окончательно выравниваются, стяжные шпильки для опалубки фиксируются гайками.
4. В конструкцию заливается бетон.
5. Дождавшись, когда смесь затвердеет на 60-70%, гайки ослабляют, промывают водой и снимают.
6. По окончании процесса стержни вынимаются. Трубки остаются частью монолитной конструкции.

После того как шпилька с гайкой для опалубки извлечена, а щиты демонтированы, в бетонной стене остается отверстие. Убрать этот небольшой декоративный изъян можно с помощью специальной пробки. Она удачно закроет дыру, будучи при этом максимально незаметной на общем фоне. Производители предлагают множество вариаций подобных изделий.

Преимущества аренды

Аренда шпилек для опалубки в Москве – популярная услуга, которая востребована всегда. Преимущества очевидны. Во-первых, такой крепеж обойдется намного дешевле покупного. Во-вторых, подобные изделия обладают неприятным свойством – они постоянно куда-то деваются. Ты думаешь, что имеешь полный комплект, а на самом деле большую часть стяжек «арендовали» знакомые и нереально толком вспомнить, кто это был. Речь не о воровстве, а об элементарной взаимовыручке строителей. В результате, при наличии собственного запаса, все равно приходится одалживать.

В-третьих, длина шпилек должна соответствовать параметрам объекта, который они будут обслуживать. Если размеры окажутся неподходящими, придется снова ехать за нужным крепежом. Регулярно пользуясь услугой аренды, вы избежите всех этих хлопот. Покупка финансово выгоднее только компаниям, имеющим регулярные заказы. Остальным удобнее и проще арендовать стяжки. Наша компания с удовольствием окажет вам эту услугу.

сборка своими руками, цена комплектующих

Опалубка нужна для установки монолитных оснований даже самых минимальных по размерам. Она придает отлитой конструкции требуемые параметры и геометрические формы. Чтобы щиты не расходились от давления бетона, их надо стабильно закрепить. У частных домов фундаменты неширокие, хватает для этого вбитых в землю колышков, стянутых сверху проволокой. А если дом многоэтажный или необходимо основание под доменную печь? В такой ситуации от внушительной массы бетона поедут колышки, и лопнет проволока. Здесь не обойтись без стяжных винтов для опалубки из металла, которые удержат щиты любых размеров в неподвижности.

Оглавление:

1. Что представляют собой?
2. Сборка опалубки своими руками
3. Стоимость деталей

Описание и характеристики

У этого строительного инструмента-конструкции есть и другие названия, не изменяющие сути использования: шпилька для опалубки или же стяжной болт. Сам по себе он представляет собой металлический стержень с резьбой диаметром 17 мм (по внутренней фаске ― 15), длина которого находится в диапазоне 0,5-6,0 м. Понятно, что такая разбежка объясняется толщиной формируемого монолита.

От того, насколько стационарно будут зафиксированы щиты, зависит в конечном итоге геометрия и целостность фундамента, следовательно, и всей строительной конструкции. Поэтому винт изготавливается из стойкой к растяжению высококачественной стали, так как от еще полужидкого бетона она обязана выдержать значительные статические нагрузки (да и динамические во время заливки). Между нитками холоднокатаной резьбы расстояние 10 мм. Вес же погонного метра стержня около 1400 г.

Естественно, одна только шпилька щиты, предназначенные для заливки бетона, не удержит. Нужны дополнительные комплектующие для опалубки. На один стержень требуются две гайки с наружным диаметром не меньше 100 мм. Они оцинкованы, чтобы не поддаваться коррозии. Помимо одного выступа на них под шестигранный ключ имеются ещё два, расположенные близко к краям, друг напротив друга. Это предусмотрено для того, чтобы гайку можно было провернуть фомкой. Желательно также иметь шайбы либо этого же размера, либо большего: они увеличат опорную площадь против давления на плоскость щита. Такая характеристика, как диаметр шпильки и шаг резьбы – величина стандартная, длина же у разных производителей различается довольно значительно.

Пока внимание уделялось только наружным элементам крепления опалубки. Для ее фиксации и сохранения изнутри служат: трубка ПВХ с внутренним диаметром 22 мм, позволяющая без трудностей извлекать шпильку из бетона; уплотняющие конусы, не дающие раствору проникать на резьбу стяжного винта со стороны щита.

Сборка опалубки при помощи стяжки

В ее панелях должны быть просверлены отверстия диаметром 22 мм. В одно из них заводится шпилька, на которую надевается конус вершиной от панели. Далее стержень вставляется в трубку ПВХ, она по длине чуть меньшая, чем ширина предполагаемого фундамента. Почему? Ее торец немного не доходит до щита из-за первого фиксирующего конуса. Далее приходит очередь другого, надевающегося на винт вершинкой в сторону трубки. Шпилька выводится в отверстие второго шита. На нее через плоские шайбы с противоположных сторон за панелями накручиваются гайки. От того, как далеко они закручены, зависит расход бетона.

Вспомогательные комплектующие

Есть также целый ряд приспособлений, отвечающих за нормальную работу всего опалубочного комплекса, благодаря которым не будет утечек, значит, уменьшится расход бетона. Например, замок клиновой, служащий для плотного стыкования щитов, подкосы для их поддержания, кронштейны и смазка для опалубки, чтобы она легко отставала от фундамента.

Но главные силовые нагрузки у всей этой системы приходятся на стяжной винт, поэтому наибольшие требования предъявляются именно его характеристикам, то есть к стержню и гайкам. Экспериментально установлено, что легированные никелем и молибденом стали шпилек выдерживают на разрыв более 14-15 тонн, если больше ― сминается резьба и отскакивают гайки. Если же их поставить по две, эта характеристика возрастает не менее чем в два раза.

Стоимость

Хотя цена шпильки для опалубки и комплектующих к ней сравнительно невелика, но денежные расходы могут быть внушительными. Ведь их требуется на стройке большое количество. Поэтому есть смысл не купить их, а приобрести в аренду. Тем более что, применяя трубки, заглушки и конусы можно сохранить элементы стяжки почти в идеальном состоянии.

Вот стоимость этих деталей по Москве и области:

Опалубки со шпильками позволяют очень точно регулировать ширину фундамента. По этой причине расход бетона значительно уменьшается. Да и вся собранная конструкция легко демонтируется и служит многоразово. Естественно, даже для двух противоположных плит мало одной-двух стяжек, нужны как минимум три, чтобы не было перекосов.

Бетонные стяжки на продажу, опалубка всех размеров с резьбой — Wellmade

Бетонная стяжка Wellmade также называется стяжкой или арматурой. Это все резьбовые конструкции, усиливающие стержни. Мы производим все виды бетонных стяжек. Включите прерывистые резьбовые стяжки и непрерывные стержни. бетонная стяжка с прерывистой резьбой называется стержнем dywidag. Он горячекатаный из высокопрочной специальной стальной конструкции. В то время как класс бетонных стяжек Wellmade включает класс 150, класс 80, класс 100 и т. д.

Если вы ищете стяжки для опалубки для бетона. Wellmade будет вашим лучшим выбором. Мы производим все типы бетонных стяжек для удовлетворения ваших различных строительных требований. В производстве имеются высокопрочные бетонные стяжки из стали марки 900/1100. У нас также есть бетонные стяжки из S450 и S235, которые имеют более низкую марку стали, чем арматура dywidag 900/1100, но с более низкой стоимостью и ценой.

Как производитель бетонных стяжек, мы изготавливаем ваши бетонные стяжки по индивидуальному заказу. Вы можете сообщить нам свои требования к конструкции в отношении грузоподъемности стяжных стержней, Wellmade изготовит для вас бетонные стяжки и стержни в соответствии с фактическими результатами испытаний бетонных стяжных стержней.

Мы также изготавливаем анкерные стержни по вашим размерам. У нас вы можете найти стальные резьбовые шпильки диаметром от 6мм до 32мм. Среди них широко используются размеры стяжных стержней d15 мм, d16 мм и d20 мм. Они работают вместе с внутренними резьбовыми соединителями стяжек в бетонной конструкции, такими как муфты для бетонных стяжек, шестигранные гайки стяжек, анкерные гайки, барашковые гайки, гидрозатворы, опалубочные конусы и т. д.

В зависимости от типа резьбы, стержни dywidag и непрерывные анкерные стержни в Wellmade. Прерывистые бетонные стяжки также называются стяжками dywidag, они подвергаются горячей прокатке во время изготовления стяжек. В то время как стержни с непрерывной резьбой проходят холодную прокатку.

Типы бетонных стяжек

1. Горячекатаные стяжки Dywidag

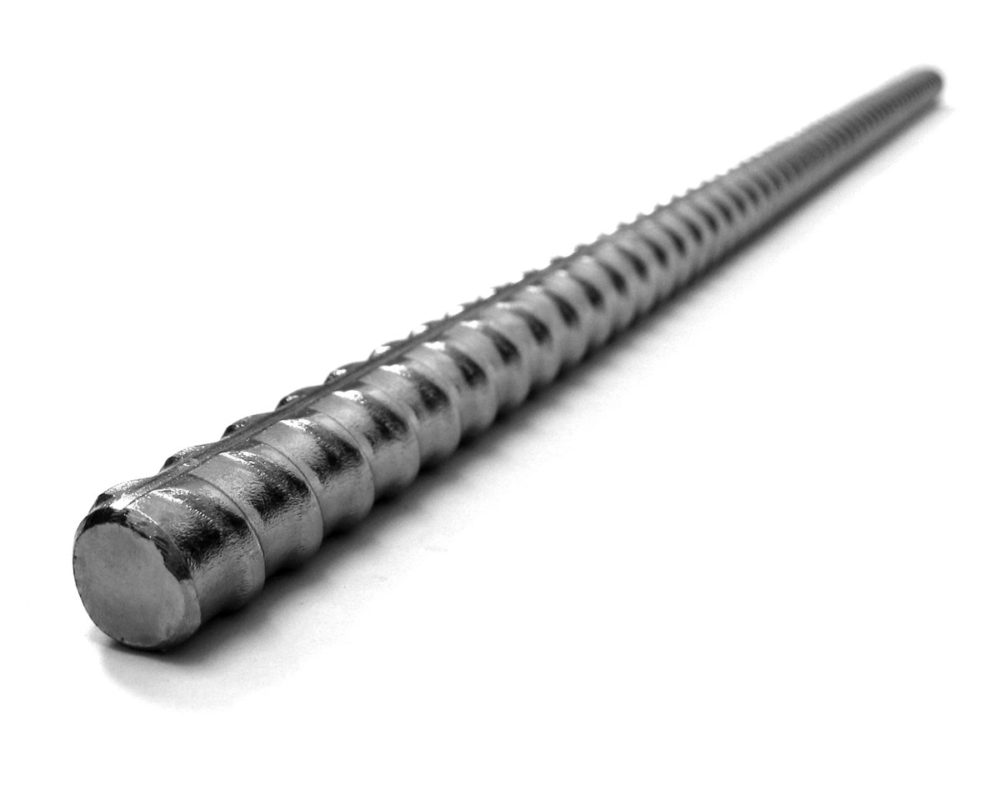

Стяжки Dywidag представляют собой арматурные стержни с прерывистой резьбой. Это тип горячекатаной бетонной стяжки. В зависимости от размера, есть бары dywidag от 6# до 28#. Среди горячекатаных стяжек dywidag размеры dw 15 и dw20 являются наиболее популярными.

Бетонные стяжки Wellmade типа dywidag изготавливаются из стали марок 830 и 930. Предельная нагрузка на 15-мм горячекатаные прутки dywidag достигает 201 кН. Таким образом, резьбовая бетонная стяжка dywidag также называется строительной арматурой с большой несущей способностью.

Прерывистая резьба делает бетонные стяжки самоочищающимися в строительстве после работы с бетоном.

2. Хорошо изготовленные холоднокатаные стяжки

По сравнению с горячекатаными стержнями dywidag, холоднокатаные бетонные стяжки имеют резьбу из стального круглого стержня. В соответствии с маркой стали Wellmade поставляет рулонные стержни из холоднокатаной стали S235, S450 и 42CrMo для вашего строительства.

Различные марки стальных конструкций позволяют использовать разные марки бетонных анкерных стержней. Для примера возьмем размеры D16 (15/17 мм):

• Стяжка из стали марки D16 S235 результат окончательного испытания: 95KN
• Стяжка из стали марки S450 D16: максимальная нагрузка 145KN катаные бетонные стяжки имеют меньшую стоимость и более низкую цену, чем горячекатаные стяжки dywidag. Таким образом, этот тип стяжек широко используется в обычном гражданском и коммерческом строительстве. Другими словами, горячекатаные рулевые тяги dywidag рассчитаны на большую и большую разрывную нагрузку.

  Холоднокатаная тяга из стали 450 Холоднокатаная тяга из стали 235 Стержни с поперечными тягами Dywidag

  Технические характеристики горячекатаных и холоднокатаных стержней Dywidag от Wellmade

  • Технические данные горячекатаной поперечной тяги Dywidag — Размер под сварку

  00046 90487

  mm) Normal Size(mm) Break Load(KN) Ultimate Load(KN) Weight (KG) 15 16(15/17) 190 195 1. 44 20 21(20/22) 320 345 2.56 26.5 27.5 (26.5/28.5) 560 606 4.48
  • Холодно-свернутые Dywidag Teal Clead Technical Databledable

  Размер (мм)	Нормальный размер (мм)	Брейк-нагрузка (КН)	Ультитарная нагрузка (КН)	9 Вест (KG).
  12,5	13 (12/14)	109	120	1,04
  15	16 (15/17)	1449151	16 (15/17). (20/22)	220	285	2,56

  Welmade производит высококачественные бетонные стяжки для вашего строительства

  Горячий рулон убедитесь, что ваши рулевые тяги качество.

  Компания Wellmade является сертифицированным по стандартам ISO9001 и CE производителем опалубки и стяжек для строительных лесов. Мы контролируем бетонные стяжки от стальной конструкции сырья до испытания грузоподъемности.

  Вы можете найти сертификат завода по производству бетонных анкерных стержней с химическим составом, пределом прочности стали, пределом текучести и относительным удлинением для каждой партии отгрузки. В то же время вы можете получить окончательный результат испытаний заказа на бетонную стяжку от Wellmade.

  Компания Wellmade известна тем, что поставляет стабильные и высококачественные строительные анкерные стержни крупнейшим опалубочным и инжиниринговым компаниям в Германии, Великобритании, США и других 55 странах мира. Клиенты используют наши бетонные стяжки для всех типов бетона в гражданском, промышленном, коммерческом и инфраструктурном строительстве.

  Бетонные анкерные стержни Wellmade, совместимые со всеми принадлежностями и деталями опалубки

  Бетонные анкерные анкеры Wellmade можно использовать во всех типах конструкций бетонной опалубки. Включая опалубку для стен, опалубку для колонн, опалубку для перекрытий, опалубку для балок, опалубку для мостов и т.  д. В соответствии с требованиями к системе стяжек строительной бетонной формы на ваш выбор предлагаются стальные стяжки MS (черные) и стяжки из оцинкованной стали.

  Анкерная барашковая гайка с пластиной для стяжки d16 Барашковая гайка D14 для стяжки 14 мм Барашковая гайка и стяжка

  При строительстве опалубки анкерные стержни подходят для всех типов опалубочных принадлежностей. Стяжки и стержни Wellmade могут работать с барашковыми гайками опалубки, анкерными гайками для бетона, шестигранными гайками, клиновыми зажимами для опалубки, быстрыми зажимами (пружинными зажимами), гидрозатвором, комбинированной гайкой купольной пластины, опалубочными стяжками, конусами из стали и пластика (ПВХ). и т. д. В то время как в системе стяжки бетонные стяжки могут работать как с D-конусами, так и с P-конусами. С инженерной точки зрения бетонная стяжка работает как опалубочный болт во время соединения в системе стяжки опалубки.

  Барашковая гайка системы стяжек для бетонной опалубки

  Анкерная гайка 100 мм с круглыми кольцами

  Очень часто в качестве принадлежностей для опалубки используются барашковые гайки стяжных стержней. Гайки-барашки для опалубки включают гайки-барашки без круглых пластин и гайки-барашки с круглыми пластинами.

  Если вы используете барашковую гайку без круглой пластины, во время опалубки для заливки бетона применяется ригельная пластина.

  Гайки-барашки для опалубки с круглой пластиной также называются анкерными гайками для бетона. В соответствии с крыльями анкерной гайки, для вашей бетонной конструкции анкерной тяги есть два анкерных анкера и три аксессуара для анкерных анкеров.

  В зависимости от диаметра круглой пластины анкерной гайки опалубки вы можете найти анкерные гайки Wellmade D60 мм, D70 мм, D80 мм, D90 мм, D100 мм, D110 мм, D120 мм, D130 мм. Если у вас есть какие-либо другие специальные формы и размеры анкерных гаек для опалубки, Wellmade может открыть для вас новую форму.

  Бетонная опалубка Стяжка с шестигранной гайкой

  Шестигранник. Гайка 50мм

  Шестигранные гайки служат в качестве соединения опалубки при опалубке конструкции. В зависимости от высоты шестигранной гайки опалубки, на ваш выбор есть шестигранная гайка от 30 мм до 120 мм. Вы также можете запросить шестигранную гайку для опалубки фланцевого типа.

  При производстве соединителей для бетонных стяжек компания Wellmade производит как кованые, так и чугунные шестигранные гайки. Кованая шестигранная гайка пригодна для сварки. В то время как литая шестигранная гайка всегда используется для несвариваемой системы стяжек, но дешевле. Оба типа шестигранных гаек могут быть изготовлены с требуемой высотой 15 мм, 20 мм, 25 мм, 30 мм, 40 мм, 50 мм и т. д. В зависимости от обработки поверхности, шестигранная гайка Wellmade для бетонной стяжки может быть черного цвета и оцинкованной.

  Стяжка для опалубки Комбинированная гайка

  Комбинированная гайка для опалубки представляет собой комбинированный аксессуар для опалубки с барашковой гайкой и ригелями. Вы можете найти кованые и литые комбинированные гайки в Wellmade. В зависимости от формы пластин валера на ваш выбор предлагаются комбинированные купольные гайки круглого и квадратного типа.

  Комбинированная гайка для бетонной опалубки Комбинированная гайка Комбинированная гайка для опалубки

  Бетонные анкерные стержни 15/17 мм

  15/17 мм бетонные анкерные анкеры являются наиболее популярными размерами в системе строительной бетонной опалубки. Таким образом, он связывает 70% объема производства железобетонных стяжек Wellmade. В следующих таблицах вы найдете технические данные и грузоподъемность бетонных стяжек размера D16 (15/17 мм). Бетонные анкерные стержни различных марок изготавливаются из различных стальных конструкционных материалов.

  16 мм. 15/17mm				190 KN	9KG
  2	Cold Rod Tie Rods 15/17mm – 450 Steel	145 KN	9KN
  3	Соединительные стержни для холодных стержней 15/17 мм – сталь S235	110-130KN	9KN

  Бетонные тяги диаметром D20 (19/21 мм) чаще всего покупают для гражданского строительства. В производстве есть горячекатаные и холоднокатаные типы dw20 для стяжек D20.

  Бетонные стяжки диаметром 16 мм и 20 мм можно заказать нестандартной длины. Wellmade поможет вам отрезать бетонную стяжку нужной длины перед отправкой.

  Отделка поверхности бетонных стяжек Wellmade

  Как крупнейший производитель бетонных стяжек в Китае, компания Wellmade может предложить вам черные стальные (самообработанные) стяжки. Вы также можете найти здесь стяжные стержни с E-оцинковкой. В соответствии с цветом обработки поверхности, в Wellmade есть оцинкованные бетонные стяжки золотистого цвета (желтые оцинкованные) и белого цвета.

  Стяжки с левой и правой резьбой

  В соответствии с требованиями к строительному бетону компания Wellmade производит бетонные стяжки с левой и правой резьбой, а также стяжки с правой резьбой. Кроме того, вы можете найти подходящие соединительные гайки и зажимные штифты для стяжек с различным направлением резьбы для вашей конструкции опалубки.

  Расскажите нам о своих требованиях к конструкции рулевой тяги и получите лучшую цену за единицу от Wellmade. Мы предлагаем вам более чем квалифицированный для вашей бетонной формовочной конструкции.
