Есть два основных варианта конструкций для входа в подвал – дверь и люк. Каждый из них подходит для определенного помещения. Если же речь идет о подвальном помещении, вход в которое расположен внутри дома, большинство хозяев отдают предпочтение люку.

Изготовить его самостоятельно несложно и довольно быстро.

На фото – стальная крышка в подвальное помещение

Содержание

Зачем нам подвал под домом

Прежде чем приступить к его установке, давайте решим для себя, а так ли уж нужен подвал в доме. Сможет ли он решить, возложенные на него задачи и не будет ли он висеть для нас тяжелым бременем.

Подвалом называют помещение, у которого пол расположен ниже уровня нулевой отметки строительной площадки более чем наполовину высоты его стен. Иначе это будет цокольный этаж.

Что влияет на устройство подвала

Гидрогеологические условия;
Тип грунта. Например, земельные работы по скальному грунту будут стоить очень дорого, так как невозможно обойтись без специальной техники;
Уровень грунтовых вод. Когда данный показатель превышает глубину заложения фундамента, придется приобрести дорогостоящую гидроизоляцию.

Незаметный люк в подвал под плитку своими руками

Преимущества

Создает в доме дополнительную полезную площадь, которую можно использовать для хранения вещей, консервации и продуктов питания. Нередко здесь размещают мастерскую, комнату для инженерных коммуникаций, винный погреб и другие.
Устроив подвал под основным домом, вам уже не нужно думать о возведении на территории дополнительного подсобного помещения, тем самым сохраняя нетронутыми строительством такие дорогие квадратные метры участка.
Подвал позволяет всегда иметь теплый и сухой пол первого этажа.
Хозяева получают дополнительный комфорт, так как не нужно бежать за продуктами в плохую погоду в пристройку, можно просто спуститься вниз и взять все необходимое.

Недостатки

Единственное, что может повлиять на решение устройства подвала, его цена. Она может достигать четверти всех затрат на частный дом, что очень немало. Связано это с дорогостоящими земельными работами, для которых придется нанимать специальную технику.

Можно все выполнить и своими руками, но это потребует очень много сил и времени. Кроме того, потребуется тщательное обустройство помещения, куда входит гидроизоляция, внутренняя отделка и размещение необходимых полок.

Крышка для входа в подвал

Данный элемент не только закрывает вход, но и является частью пола, гармонично сочетаясь с окружающим его поверхностями. Кроме того, она должна легко открываться и плотно закрываться без усилий. Ниже будет рассказано о том,как сделать люк в подвал самому разными способами. (См. также статью Особенности лестницы в подвал.)

Схема люка

Приготовьте материалы и инструменты:

листовую сталь – толщина не менее 3-5 мм, иначе она может разрушиться;
металлический уголок;
жесть;
болгарку с кругом для резки металла;
сварочный аппарат;
плотную резину;
пенополистирол;
шуруповерт;
саморезы;
рулетку.

Крышку люка в подвальное помещение необходимо делать строго под размер шахты, чтобы она устанавливалась точно встык при закрывании. Для этого используйте резиновый уплотнитель, который обезопасит подвал от попадания в него воздуха, что может повлечь увеличение температуры.
Сверху ее можно закрыть напольным покрытием, используемым в комнате, или оставить в таком виде, предварительно покрасив краской для защиты от ржавчины. К нижней части стальной пластины приварите по периметру уголок, обеспечив дополнительную жесткость конструкции.

Совет: оставьте место для свободного хода, чтобы крышка плотно садилась на свое место.

Проложите изнутри по крышке утеплитель. Используйте для этого пенопласт, который вырежьте таким образом, чтобы он впритык примкнул к внутренней части уголка.
Закройте крышку листом из жести, загните его по бокам и зафиксируйте на саморезы или шурупы.
Прикрепите подвальный люк на внешние петли. Есть также электрический вариант механизма закрывания-открывания крышки.

Крышка на газовых упорах

Электропривод

В отличие от предыдущего варианта, когда люк может открыть любой желающий, данная конструкция превращает подвал в сейф. Нежелательные посетители попасть туда не смогут при любом желании. Зависит конструкция от того, как составлены чертежи люка в подвал своими руками, мастерства исполнителя и финансовых возможностей заказчика.

Простой электрический привод для крышки в подвал

Обычный вариант

Приготовьте:

электродвигатель;
трубы из дюралюминия;
листовую сталь;
болгарку с кругом для резки металла;
сварочный аппарат;
электрический кабель;
трехпозиционный тумблер;
источник тока.

Данный вариант считается самым простым, поэтому применяется не для особой защиты погребка, а для упрощения взаимодействия с люком. Устанавливают механизм непосредственно на откидную крышку.

Совет: никогда не устанавливайте люк на 90°, оставьте место для свободного обратного хода.

Работа конструкции достаточно проста – подаете с пульта сигнал на электродвигатель, он начинает вращаться и приводить механизм в движение. Крышка вверх поднимается благодаря стержню до угла 80°, где его стопорит автоматика.

Закрыть люк можно нажав на второй тумблер на пульте, который включает обратное вращения вала электромотора и возвращает стержень на свое место.Скрыть движущиеся элементы можно за легкими дюралевыми трубами или стальными коробами. Собрать механизм может довольно быстро даже новичок этого дела.

Выдвижной механизм

Инструкция ниже подскажет основные действия. Выполняя ее можно сэкономить на материалах.

Приготовьте:

листовую сталь толщиной 5 мм;
металлические ролики с резиновым накатом;
стальные стержни;
два электродвигателя;
трехпозиционный тумблер;
электрический кабель;
источник тока.

Данная конструкция сложнее предыдущего варианта, но она позволит надежно обезопасить погреб от постороннего вмешательства. Всю систему вместе с люком размещают под полом, но при этом подвижный люк должен занимать площадь больше, чем вход в шахту подвала. (См. также статью Как сделать лестницу в подвал своими руками.)

Чертеж подвальной крышки

Закрепите стальной лист на металлических роликах, которые будут приводиться в движение электродвигателями, так как один не сможет выполнить поставленную задачу.

На крышке с горизонтальным движением нет петель и ее нельзя открыть нажатием рук, так как в большинстве электромоторов есть встроенный блокиратор свободного хода.

Вывод

Использование люка в подвал облегчает в него доступ и его дольше можно эксплуатировать, чем дверь. Применение электромоторов позволяет сделать погреб недоступным посторонним лицам. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

напольный люк в подвал своими руками, устройство под плитку, ламинат в деревянном полу, фото и видео

Содержание:

Каким должен быть подвальный люк
Метод построения подвального люка
Последовательность работ
Подвальный люк на газовых амортизаторах
Сооружение люка под облицовку плиткой

Подвал в квартире или частном доме является весьма полезным и нужным помещением, ведь в нем можно хранить запасы на зиму, так как в нем сберегается оптимальная температура в течение всего года, и его можно использовать в качестве склада для лишних вещей.

Обеспечить доступ в такое помещение можно с помощью подвального люка, прорезанного прямо в полу квартиры. Качественно изготовленный люк позволит организовать вход, сделав его незаметным и удобным. О том, как сделать люк в полу своими руками, мы расскажем в нашей статье.

Каким должен быть подвальный люк

Напольный люк в подвал должен отвечать ряду требований, среди которых можно назвать:

эстетичный внешний вид;

гармонирование с общим дизайном интерьера;

надежное и герметичное запирание;

простота замкового механизма;

удобство при открывании люка даже довольно большого размера, необходимость прилагать минимум усилий;

простота конструкции, состоящей из квадратной тонкой крышки и ручки для ее поднятия;

необходимость установки электропривода или иных автоматических приспособлений для открытия крышки весом более 10 кг;

соответствие размеров подвальной шахты и крышки люка во избежание непредвиденных затруднений во время монтажа;

расположение крышки люка заподлицо с остальным напольным покрытием, отсутствие выступающих над уровнем пола элементов;

прочность конструкции подвального люка, способной выдержать многократное прохождение людей.

Стоит отметить, что люки в полу для подвала, должны оберегать жилое помещение от проникновения сырости, не допуская разрастания плесени и грибка. Это требование относится ко всем без исключений подвальным люкам, как простой, так и сложной конструкции.

Метод построения подвального люка

Чтобы сделать люк в полу своими руками, необходимо обзавестись необходимыми строительными инструментами и расходными материалами.

Для работы вам понадобятся:

рулетка;

саморезы для закрепления полотна;

шуруповерт;

электродрель или перфоратор;

сварочный аппарат с набором электродов;

болгарка;

металлические уголки;

железо толщиной до 5 мм;

уплотняющая резинка.

Последовательность работ

Начинать устройство люка в полу следует со сборки металлического каркаса, подходящего по размерам для будущей конструкции. Читайте также: «Как сделать пол в погребе и какие материалы лучше использовать».

Делать это нужно следующим образом:

Из металлических уголков с помощью электросварки нужно соорудить основу для крышки будущего люка, при этом важно оставить по 5 мм зазора до бетонного проема для размещения уплотнителя.

По периметру проема следует разместить прочный резиновый уплотнитель.

Далее нужно определиться с основным материалом, который будет использован для обшивки крышки люка. Это может быть металл, дерево, керамическая плитка, словом, абсолютно любой материал. Главное, чтобы он соответствовал вкусу хозяев и общему интерьеру помещения.

Острые кромки уголков на каркасе следует обточить и подогнать их размеры. При этом верхняя часть крышки должна быть несколько шире, чем нижняя.

При расчете размера каркаса следует учитывать размер полки уголков, чтобы крышка плотно перекрывала проход.

Фиксация крышки люка в проеме чаще всего производится на петлях, обеспечивающих беспрепятственное его открывание. При этом она должна плотно перекрывать вход, чтобы предотвратить попадание влаги внутрь подвального помещения.

Единственное требование к петлям – соответствовать габаритам подвального люка. Такие крепления можно легко приобрести в любом строительном супермаркете. Петли фиксируются с помощью саморезов одной стороной на крышке люка, а другой стороной – на металлических уголках.

Подвальный люк на газовых амортизаторах

Для перекрытия входа в подвальное помещение можно сделать люк в деревянном полу своими руками, оборудованный газовыми амортизаторами.

Подобные люки имеют ряд особенностей:

Металлические конструкции таких изделий обязательно покрывают порошковой краской для защиты от коррозии.

При монтаже каркаса конструкции применяют аргонодуговую сварку.

Обшить контур крышки можно любым материалом, по толщине не превышающие 20 мм. В частности, допустимо использование керамической плитки, паркета, дерева, искусственного или натурального камня.

При организации входа в подвал, стоит обращать особое внимание на то, как сделать люк в полу незаметным, чтобы он не выступал над покрытием и не выделялся на общем фоне.

Чтобы открывать напольные люки подобной конструкции, необходимо приложить лишь небольшое усилие для поднятия крышки за ручку на небольшую высоту. Всю остальную работу проделывают газовые пружины.

Благодаря газовым амортизаторам люк в подполье в деревянном полу плавно и свободно открывается и закрывается, при этом никаких рывков не наблюдается. А если расчет нагрузки на газовый амортизатор проведен абсолютно правильно, то поднять крышку становится очень легко.

Особая конструкция петель с газовыми амортизаторами позволяет оборудовать даже очень большие и тяжелые люки, без потери их основных свойств – надежности и прочности. При этом для открытия дверца на 90^о достаточно одного движения.

Не стоит забывать, что напольные люки в подвал под ламинат нуждаются в резиновых прокладках, расположенных по периметру люка. При наличии уплотнения люк с газовыми амортизаторами предотвратит попадание в подвал посторонних запахов, влаги, а также не допустит появление сквозняков.

Сооружение люка под облицовку плиткой

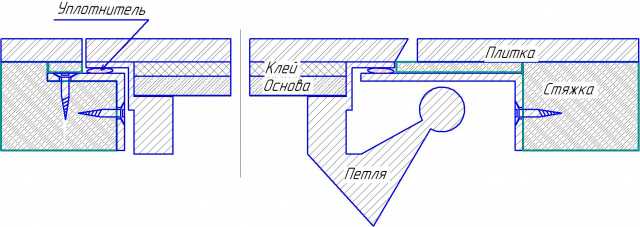

Люк в полу под плитку имеет ряд отличий в монтаже по сравнению с прочими видами подобных конструкций. Кроме того, такие изделия несколько дороже.

Особенности люков под облицовку плиткой:

В качестве каркаса под плитку используется металлическое корыто.

Открывать люк до полной настройки подъемного механизма и завершения монтажа напольного покрытия – запрещено.

Последовательность действий для изготовления люка выглядит так:

Подъемные петли отсоединяют от крышки.

Размечают места соединения для закрепления люка. Для этого крышку осторожно помещают в проем и регулируют уровень плоскостей.

Верхняя грань люка должна быть вровень с плиткой напольного покрытия.

Отсоединив подъемный механизм, можно уложить крышку в проем на плоский ремень и залить корыто бетонным раствором.

Достать корыто из проема можно по достижении 90 % крепости раствора. После этого все излишки бетона с рамы и внешней части корыта удаляют.

Теперь можно прикрепить подъемный механизм.

Керамическая плитка укладывается на бетонный раствор.

Следует проконтролировать, чтобы между стеной и рамой напольного люка не было никаких зазоров. При наличии таковых, их необходимо заполнить герметиком или монтажной пеной.

На последнем этапе на раму для плотного прилегания крышки следует наклеить уплотняющую резинку.

Таким образом, все работы по обустройству подвальных люков можно произвести самостоятельно, если следовать инструкциям, проиллюстрированным фото и видео материалами. В частности, тогда вы точно будете знать, как сделать напольный люк своими руками, не допустив ошибок.

Дверь люка в мой подвал

Опубликовано KiM, четверг, 10 января 2019 г.

Меня постоянно спрашивают, как мы сделали люк в полу в нашем последнем доме, когда ремонтировали кухню. Поэтому я подумал, что напишу здесь объяснение, чтобы облегчить себе и вам жизнь! Прежде чем я начну, я понятия не имею, предназначено ли это решение для кода. Поэтому, где бы вы ни жили, если вы хотите попробовать это, вы можете сначала проконсультироваться с инспектором.

Я не могу выразить масштабность того, насколько гениальной была идея убрать часть стены, которая отделяла лестницу в подвал, и сделать люк. Я говорил об этом в предыдущих постах, но, боже мой, получилось так плавно, что мне пришлось посвятить этому пост. Это отличная идея для людей, у которых действительно ограниченное пространство, как у меня. Этот дом имеет ширину 12 футов 2 дюйма — такова ширина кухни, а участок, где была сделана стена, ведущая в подвал, имеет ширину около 9,5 футов. Покажу несколько фотографий до. Так вот, это решение было принято на полпути к фазе сноса, поэтому я специально не фотографировал этот район. Ниже приведены некоторые из них, которые у меня уже были (и один я подсмотрел во время демонстрации, когда решал, что делать).

Оставить эту стену означало, что кладовая должна была быть размещена ближе к двери в мой офис и с холодильником там, что сделало бы дверной проем очень узким. Тогда с обеденным столом в центре пространства вам пришлось бы скользить вбок, чтобы добраться до стола, или вместо этого мне пришлось бы использовать небольшой стол на 4 человека. Вот пара фотографий, которые я сделал во время рено.

Внизу мой готовый люк. Гений Я вам скажу — ГЕНИЙ!! Стоит каждой копейки. И мне нравится, что в моем доме, в котором раньше не было никаких архитектурных особенностей, теперь есть что-то немного причудливое, а не просто прямая скучная стена. Конечно, отверстие в люке предназначено для того, чтобы кошки могли спуститься туда и использовать лотки.

Мы использовали амортизаторы для покрытия кузова пикапа. Они стоили 50 долларов за штуку, но это именно то, что я хотел. Это позволяет двери почти пружинно открываться и закрываться (я держу ее в руках, чтобы она не делала это слишком быстро), и это также означает, что мне не нужна защелка, как мы изначально думали. Для открытия достаточно легкого рывка, а чтобы плотно закрыть – легкого нажатия. ПОРАЗИТЕЛЬНЙ!!

Вот несколько (ужасных) фотографий, сделанных мужем деталей амортизаторов, которые мы использовали:

И немного подробностей от мужа по амортизаторам и петлям:

Мы использовали tonneau cover (чехол кузова пикапа) амортизаторы. Я не знаю, насколько они длинные, но я бы сказал, что в полностью выдвинутом состоянии они составляют около 36 дюймов. Я ходил по весу в магазине автозапчастей и по виду кронштейнов, которые шли в комплекте с амортизаторами. Подрядчик сказал мне, что люк весил около 50 фунтов. Амортизаторы, которые я получил, будут выдерживать 60 фунтов каждый, поэтому я знал, что они сработают. Я искал L-образные кронштейны на концах амортизаторов. На каждом конце амортизатора есть L-образный кронштейн, который я мог прикрепить к полу и к люку. Я выточил древесину, чтобы кронштейны встали заподлицо. Мне также пришлось вырезать часть люка, чтобы удары не ударяли по дереву, когда он был закрыт. Я установил амортизаторы, когда люк был полностью открыт. Вот место, где я купил амортизаторы — http://www.actiontrucks.com/.
Мы использовали рояльную петлю в задней части люка. Я хотел бы изменить это на что-то другое (может быть, петли капота автомобиля), потому что петля фортепиано несколько нестабильна. На данный момент все в порядке, так как амортизаторы довольно тяжелые.

Амортизаторы устанавливаются в середине люка, а затем в 16 дюймах от конца отверстия в полу. Я не проводил замеры, но провел тесты, чтобы увидеть, где я могу установить амортизатор, чтобы он мог полностью выдвигаться, полностью закрываться и по-прежнему удерживать люк в открытом положении.

Автоматический люк в подвал или на чердак

Люк в подвал или на чердак с дистанционным управлением

С возвращением!

Мы хотим помочь нашим клиентам, поэтому никогда не остаемся равнодушными к запросам на подбор привода для чердачного или подвального люка. Так как телефонных звонков с такими просьбами достаточно много, я решил написать об этом небольшую статью.

Поэтому в этот раз вы прочтете о том, как сделать такой люк с одним из наших приводов, на что обратить внимание и как быть с подбором мест крепления привода.

Итак, без лишних слов, давайте посмотрим, как сделать так, чтобы автоматический люк появился и у вас дома. Наслаждайтесь статьей 🙂

Какой привод выбрать?

Все зависит от того, где находится люк. Если внутри здания, вы наверняка заботитесь о плавной и тихой работе актуатора, чтобы не будить своих спящих детей, когда хотите вечером спуститься в погреб за хорошим вином, потому что вы проводите вечер со своими жена ? Здесь я могу порекомендовать наши приводы FDI (ознакомиться с ними можно здесь).

Но если люк в подвал снаружи, то, наверное, это не обязательно должен быть самый тихий привод в мире – тогда можно выбрать что-нибудь подешевле, которое работает менее тихо, но люк тоже будет открываться легко ? Вы можете ознакомиться с нашим предложением приводов SPJ HARL.
Но так как у наших клиентов люки дома гораздо чаще, чем на улице, может стоит написать пару слов о приводах FDI…

Прежде всего: они тихие и работают очень надежно. Они не бесшумные, но очень тихие, а издаваемый ими звук — по крайней мере, для меня — очень приятный для слуха. Звучит «технически», но в то же время благородно, как что-то «навороченное».

Второй: качество сборки на очень высоком уровне. Недостатков нет. Их не может быть, если привод должен работать с высокой эффективностью.

В-третьих: благодаря использованию очень качественных материалов и максимально упрощенной конструкции практически безотказны.

Четвертый: множество вариантов на выбор. От очень сильных приводов (усилие: 4000 Н) с не очень высокой скоростью (6 мм/с), через «средние» (усилие: 1500 Н, скорость: 20 мм/с) до быстрых, но немного слабее (усилие: 600 Н). , скорость: 30 мм/с – этот вариант не самостопорящийся и мог самостоятельно складываться под слишком тяжелым люком). Также в наличии разные длины, так что каждый найдет что-то для себя 🙂

И еще одно большое преимущество: Заднее крепление помогает удобно установить привод и гарантирует, что впоследствии ничего не будет выступать за точки крепления.

Говоря об приводе FDI, автоматический люк — это лишь один из многих возможных вариантов применения… Проверьте! 😀

Как подобрать места крепления привода на люк?

Многие считают этот этап самым сложным, но совершенно ненужным! ? В этой части статьи я вам это докажу и представлю способ подбора точек крепления, чтобы вам не пришлось менять заводские настройки расширения привода FDI.

Вам понадобятся только карандаш, малярная лента и рулетка. Вот и все!

Метод определения точек крепления привода сводится к нескольким простым шагам :

Измерьте расстояние между монтажными отверстиями на сложенном приводе и запишите результат.
Измерьте расстояние между монтажными отверстиями на разложенном приводе и запишите результат.
Заклейте малярной лентой область на стене рядом с петлей (серая область на рисунке ниже) в том месте, где привод будет прикручен с одного конца. На ленте потом будешь писать карандашом — каракули потом легче убрать, чем если бы ты писал на стене 🙂
Наклейте малярную ленту на то место на люке, где вы планируете прикрепить другой конец привода (красная область на люке на рисунке ниже). По той же причине, что и выше 🙂
Выберите любую точку рядом с петлей люка на стене, к которой будет прикреплен один конец привода. Отметьте его карандашом.
НА ЗАКРЫТОМ ЛЮКЕ измерьте расстояние сложенного привода от точки, отмеченной на стене. Отметьте карандашом точку на малярном скотче на люке.
НА ЛЮКЕ, ОТКРЫТОМ НА НЕОБХОДИМЫЙ УГОЛ, измерьте расстояние разложенного привода от точки, отмеченной на стене.
Проверьте, совпадает ли результат измерения шага 7 с точкой, отмеченной на люке шага 6. Если да – ПОЗДРАВЛЯЕМ! У вас есть специальные точки крепления для привода? Пропустите следующий пункт.
Если результат измерения на шаге 7 не совпадает с точкой, отмеченной на штриховке на шаге 6, снова выберите точку на стене по правилу: Если расстояние было слишком мало – отодвиньте точку на стене от точки петля. Если расстояние было слишком большим, переместите точку на стене ближе к петле. Вернитесь к шагу 6.
Больше не нужно размечать точки крепления — можно прикрепить крепления 🙂

I Все просто, не правда ли? Нет сложной математики? Кроме того, вы можете использовать привод прямо из коробки — без настройки концевых выключателей! ?

Но будьте осторожны! При выборе точек крепления необходимо убедиться, что привод находится под углом (в любом положении) к люку — чем больше угол, тем лучше — вы обязательно найдете лучший?

Механическая установка привода на люке

После того, как у вас есть необходимые точки крепления, вы можете привинтить привод к конструкции. Начните с крепления привода к стене. Сделайте так, чтобы ось монтажного отверстия заднего привода совпадала с точкой, отмеченной на стене у петли люка. Только тогда имеет смысл отметить эти пункты в предыдущей части описания.

Прикрепите держатель привода к стене и поместите на него привод. Также прикрепите держатель к другому концу привода, который будет крепиться к люку. НЕ СВЕРЛЯЙТЕ монтажные отверстия в люке.

Теперь очень важно! Закройте люк и только когда он будет закрыт, а привод полностью сложен, отметьте на люке место для второго держателя, просверлите отверстия для крепления привода, а затем прикрутите их к нему.

Молодец! 🙂

Управление актуатором

Так как вариантов много, подробно описывать их не буду, упомяну только два из них с пояснениями.

Пульт дистанционного управления. Вероятно, это самый популярный способ управления электроприводом в этом типе приложений. Все, что вам нужно, это простой двухканальный контроллер и ваш дядя Боб. Этот контроллер отвечает за изменение полярности напряжения питания исполнительного механизма, а значит открывает и закрывает люк. Он управляется с помощью радиопульта, так что вам даже не придется вставать с кресла, чтобы открыть люк — жена может пойти в погреб за вином, если захочет вам помочь 🙂

Ручное управление переключателем. Самый дешевый способ. Все, что вам нужно, это переключатель, который позволяет вам изменить полярность напряжения на приводе. Но при таком варианте, к сожалению, придется вставать со стула… ? С другой стороны, это сделает вас здоровее 🙂

Для каждого из этих вариантов вам понадобится блок питания, который понизит напряжение 230В до напряжения, которым должен питаться привод (в случае приводов FDI это составляет 24 В). Также не беспокойтесь о схемах подключения, которых здесь нет, ведь вы обязательно получите их вместе с купленным оборудованием.

Вы можете увидеть, как на практике работают вышеперечисленные варианты управления приводом, в одном из наших видео:

И не забывайте о безопасности – вы ведь не хотите, чтобы люк кого-то задел при закрытии.
