Шов бетонирования в плите: Рабочие швы бетонирования – что нужно знать проектировщику

что это такое, назначение, порядок устройства

Холодный шов бетонирования

Рабочий или холодный шов при бетонировании может быть востребован при укладке больших объемов жидкого бетона, например, при устройстве монолитных плитных или ленточных фундаментов, каркасов зданий, включающих колонны, ригели, плиты перекрытий, невозможно обойтись без перерывов в бетонировании. Обоснование их существования, а также порядок изготовления обусловлен нормативными документами, такими как СНиП, Техническими условиями, рекомендациями и инструкциями профильных научно-исследовательских институтов.
Если эти перерывы превышают 2 часа, без специальных мероприятий монолитный железобетон превращается в бессистемный набор отдельных способных к перемещению до нескольких сантиметров относительно друг друга, фрагментов (глыб). Они, помимо образования опасных для любой нагруженной бетонной конструкции горизонтальных и наклонных швов, «висят» на общей арматуре, оказывая на нее перерезывающие усилия. Также это приводит к смятию бетона, выкрашиванию стыков, коррозии арматуры, позволяя воде в виде осадков или конденсатов подбираться к ней вплотную. Еще одна опасность — это низкие температуры и резкие перепады, в средних широтах Российской Федерации достигающие нескольких десятков градусов Цельсия. Из-за высокой проницаемости и капиллярного поднятия воды через швы, их поверхности не успевают просыхать и превращаются в лёд, который до 10% увеличиваясь в объеме с огромным усилием воздействует на боковые поверхности неорганизованного шва, способствуя глубокой эрозии и разрушению бетона.

Места расположения

Если перерыв по времени в бетонировании неизбежен и является запланированным, вот и приходится устраивать, так называемые, холодные или рабочие швы в бетоне. Их необходимость обусловлена требованиями СНиП 3.03.01-87(п.п.2.08 — 2.14) Обычно их располагают в местах с действием наименьшего изгибающего момента и перерезывающей силы. Расположение рабочих швов должно содержаться в самостоятельно разрабатываемом проекте производства работ (ППР) и должно согласовываться с организацией, выпустившей общий проект строительства. Иногда рабочий (холодный) шов бетонирования по расположению совпадает с положением деформационных швов, усадочных или температурных швов. Иногда швы устраивают в местах угловых сопряжений, например, стены и пола, потолка и стены, колонны и ригеля. В нужных случаях требуется обеспечить гидроизоляцию и герметизацию стыка с использованием:
● цементных, в том числе безусадочные и расширяющиеся, применяющиеся путем образования борозд, штроблений, устройства закруглений и галтелей;
● обмазочных материалов на полиуретановой, эпоксидной, акриловой основе с использованием металлических и стеклополимерных мелкоячеистых сеток;
● инъектирования составами на основе полимерных смол и компаундов, заполняющих стыки, швы и трещины;
● набухающих от воздействия влаги бентонитовых шнуров;
● силиконовых атмосферостойких герметиков, гидрошпонок, закладываемых в шов перед продолжением бетонирования.

Назначение

Одно из главных предназначений холодных (рабочих) швов бетонирования в том, что они должны обеспечивать недопущение каких-либо перемещений отдельных участков монолитной железобетонной конструкции относительно ее запроектированных граней и плоскостей. Иногда устройство такого шва может быть связано с технологией приготовления бетонной смеси и последующей эксплуатации монолитной строительной конструкции.
Устройство рабочих (холодных) швов при монолитном бетонировании позволяет при бетонировании максимально улучшить характеристики используемого для заливки бетона, и снизить деформационные нагрузки и напряжения, воздействующие на конструкцию при ее дальнейшей эксплуатации.

Порядок устройства холодных (рабочих) швов при монолитном бетонировании

Для того чтобы структура ранее уложенной бетонной смеси при начале схватывания не разрушалась от воздействия ручных и электромеханических инструментов, используемых при укладке, следующий этап бетонирования можно начинать только тогда, когда предыдущий участок наберет прочность не менее 1.5 МПа (приблизительно 15 кг/см²), измерить которую можно измерить каким-либо подручным средством неразрушающего контроля прочности бетона — молотками Шмидта, Кашкарова, Физделя.

Для продолжения бетонирования с устройством правильного холодного (рабочего) шва нужно придерживаться следующей последовательности выполняемых операций:

  1. Очистить поверхность «старого» бетона от покрывающей ее пленки (схватившегося цементного молока), а также наносных мусора, грязи, масел, снега и льда. Это можно сделать при помощи водяной или воздушной струй, с использованием ручных, механических (зажимаемых в дрель) металлических щеток, корундовых или алмазных шлифовальных кругов или фрез. Иногда рекомендуется при завершении бетонирования предыдущего этапа, при неизбежности по тем или иным причинам образования рабочего (холодного) шва, для снижения трудоемкости при выглаживании и очистке, накрывать его горизонтальную поверхность выравнивающими и гладкими досками, пластиком, фанерой, естественно, удаляя их перед бетонированием следующего этапа

  2. После очистки и обеспыливания стыковых поверхностей, их обрызгивают водой

  3. Накрывка цементно-песчаным раствором, толщиной до 3 сантиметров, для выравнивания заполнения неровностей. В воду для затворения этой цементно-песчаной выравнивающей стяжки для улучшения сцепления, адгезии и гидроизоляции часто добавляют водоэмульсионные и вододисперсные составы винилацетатов, акрилов, латексов на бутадиенстирольной основе.

  4. Бетонирование новым бетоном выполняют послойно, следя за тем, чтобы он без зазоров и пустот прилегал к опалубке и обволакивал стальную арматуру и закладные детали (при их наличии).

  5. При укладке обязательно послойное уплотнение глубинными вибраторами на гибком вале. Толщину каждого слоев принимают не более 1.25 длины вибробулавы. Вибратор должен на 10…15 сантиметров проникать в предыдущий слой для того, чтобы не допускать четкой границы между ними.

  6. Если проводится бетонирование массивной конструкции (например, плиты фундамента), оно может быть выполнено ступенями.

  7. Длительность укладки каждого последующего слоя не должна быть больше времени схватывания слоя предыдущего. Время бетонирования и перекрытия каждого слоя в соответствии с рекомендациями строительной лаборатории по контролю качества, наблюдающей за процессом строительства, назначают исходя из температуры окружающей среды и характеристик заливаемого бетона.

Если после выемки вибратора из уплотняемого бетона остаётся незатягивающееся углубление, свидетельствующее о начале его схватывания, бетонирование приостанавливают для устройства следующего холодного (рабочего) шва.

Холодный шов при бетонировании: расположение, недостатки

Во время объемного строительства, когда работы длятся несколько дней, возникают рабочие швы бетонирования. В этом понятии заключаются технологические особенности работы с бетоном. Швы в бетонных полах, в балках и стенах негативно сказываются на долговечности здания или конструкции, становятся причиной нарушения герметичности. Во избежание разрушения готового объекта важно правильное выполнение стыков.

Содержание

  1. Что это такое?
  2. Причины возникновения
  3. Где можно бетонировать со швами?
  4. Лучшее расположение шва
  5. Недостатки швов

Что это такое?

В строительстве стен и колонн допускается формирование только горизонтальных швов в бетоне

При возведении крупных объектов, конструкций, габаритных перекрытий, заливку бетона невозможно провести за один раз. Работа растягивается на несколько дней либо в течение рабочего дня делаются перерывы. Если заливка опалубка проводится в несколько приемов, смесь застывает по мере ее добавления и между слоями раствора появляются границы — холодные швы.

Стыки в бетоне считаются слабым местом возводимого объекта. Чтобы предупредить дальнейшее разрушение, эти границы подвергают специальной обработке. При заливке раствора нужно брать во внимание архитектурную специфику здания. Выделяют следующие виды стыков:

Формирование такого стыка поможет смеси высохнуть более равномерно.

  • Усадочные. Выполняются в полах с целью компенсировать неравномерное высыхание залитой площади посредством деления рабочего пространства на условные квадраты. Опасность в том, что толстый слой раствора неравномерно сохнет внутри, что деформирует пол.
  • Компенсационные. Используются в монолитах разного применения для разделения на несколько независимых частей. Так компенсируется тепловое расширение, способное спровоцировать появление трещин.

Причины возникновения

Формирование бетонных стыков происходит под воздействием следующих факторов:

Стык может сформироваться, если смесь не была залита в опалубку за один прием.

  • Организация работы. Строительство останавливается из-за смены рабочей бригады, выхода из строя и ремонта оборудования, нехватки строительного материала, специфики работы используемых приборов.
  • Особенности технологии. На работу влияют выбранные методы монтажа опалубка, перекрытия и т. д. Проблемы возникают, если нужно снизить давление на объект.
  • Конструктивные особенности. Причиной становится необходимость направить деформации на конкретную часть ЖБК.

Опалубку можно заполнить раствором постепенно. Новый слой наносят на уже затвердевший бетон, что снижает сцепление разных уровней. Такая конструкция отличается меньшей прочностью, чем монолиты без швов. Снижается устойчивость к влаге и морозу, ухудшается внешний вид сооружения. Это объясняется тем, что между границей и уровнями раствора преобразуется усадочное сжимающее напряжение. Во время засыхания смесь сжимается. В это время бетон подвержен негативному воздействию со стороны на растяжение и изгиб. Резкое ослабление сил растяжения провоцирует образование мелких трещин. Так шов становится менее прочным, чем остальная часть ЖБК.

Где можно бетонировать со швами?

При появлении холодных стыков следует расшить соединения между слоями бетона по всей площади конструкции. Для заделки сформированных каналов используют гидроизоляцию и заливку герметиком.

В определенном месте колонны такой структурный элемент может быть.

Швы во время бетонирования допускаются после точного расчета. Важно учесть безопасность возводимого объекта. Рабочие стыки можно делать в тех местах, от которых не зависит прочность конструкции. К таким элементам относят:

  • Колонны. Шов должен располагаться на 20—30 мм ниже стыка с поперечной балкой.
  • Ребристые перекрытия. Границу слоев располагают в средней трети.
  • Ровные плиты для межэтажных перегородок и фундамент. Шов проводят по центру заливки так, чтобы он был параллелен меньшему сечению монолитного объекта.
  • Балки. Безопасное место для шва — центр пролета или средняя треть. Там находятся точки с самой низкой разрывной динамикой.

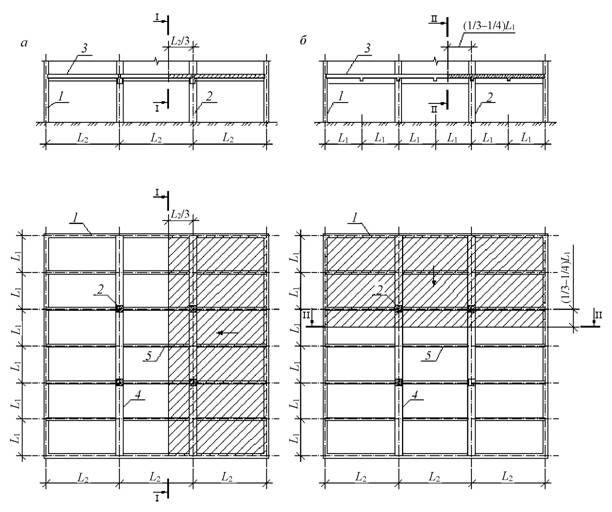

Лучшее расположение шва

Оптимальное устройство шва требует, чтобы его размещение совпало с расположением наименьшей поперечной силы в объекте. Эту область нельзя определить приблизительно. Ее вычисляют, определяется эпюра поперечных сил. При ручном расчете находится место, в котором эпюра пересекает горизонтальную плоскость. Это лучшее место для швов, так как здесь поперечные силы близки к нулю. Программные расчеты подразумевают использование наглядных схем для анализа.

С помощью пунктира такие элементы конструкции обозначаются на ее чертеже.

На чертежах строящихся объектов заранее вычисленные холодные швы указываются пунктирными линиями. Для пояснения используют сноску «рабочий шов бетонирования». Изменять место стыков, пренебрегая чертежами и просчитанными схемами, запрещено. Соблюдение требований, прописанных в СНиПе 3.03.01—87, гарантирует получение крепкого и долговечного объекта.

Посмотреть «СНиП 3. 03.01-87» или cкачать в PDF (775.5 KB)

К негативным сторонам холодных стыков бетонного раствора относят:

При наличии такого стыка в конструкции фундамента потолок подвала может начать мокнуть.

  • Снижение уровня гидроизоляции.
  • Ухудшение качества бетона во время использования готового объекта.
  • Повышение водопроницаемости на границе слоев.
  • Эстетическое несовершенство готового объекта, нарушение планов дизайна.
  • Неприемлемое для бетонных элементов сильное растягивающее напряжение.
  • Изменение свойств и качеств бетонного монолита.
  • Активное повышение влажности объектов, размещенных под землей. Холодный шов бетонирования провоцирует возникновение влаги на потолке подвала, на углубленном фундаменте.
  • Снижение сопротивляемости бетона к воздействию химических веществ, вплоть до возможного разрушения.
  • Повышение вероятности начала коррозийного процесса в арматуре ЖБК.
  • Разрушение бетонного объекта из-за механического воздействия.
  • Снижение устойчивости ЖБК к изменению температуры окружающей среды и заморозке/оттаиванию.

При отсутствии необходимости оформлять рабочие швы нужно их избегать. Монолиты без стыков, плиты, стены, фундамент выдерживают большие нагрузки при усадке и в течение всего периода эксплуатации. Если проводится масштабная работа, прибегают к ступенчатой технике заливки бетона. Особенность в наложении нового слоя до того, как успеет схватиться предыдущий.

Строительные швы в бетонных плитах

  • Получите вакансии уже сегодня!
  • Дом

    Concrete Network Home

    Применение

    • Окрашивание бетона
    • Штамповка бетона
    • Бетонные покрытия
    • Восстановление бетонных поверхностей
    • Полировка бетона
    • Красители для бетона
    • Цветной бетон

    Бетон внутри помещений

    • Бетонные полы
    • Бетонные столешницы
    • Покрытия для пола в гараже
    • Мебель, раковины и камины
    • Подвальные этажи

    Наружный бетон

    • Бетонные террасы
    • Бетонные проезды
    • Бетонные настилы для бассейнов
    • Уличные кухни и прилавки
    • Уличный камин
    • Бетонные дорожки
    • Бетоноукладчики
    • Бетонные стены

    Ремонт и техническое обслуживание

    • Ремонт фундамента
    • Ремонт трещин в бетоне
    • Герметики для бетона

    Строительство из бетона

    • Бетонные дома
    • Бетонные подвалы
    • Декоративный бетон
    • Калькулятор бетона
  • Найти подрядчика

    Бетонные подрядчики

    • Бетонные подрядчики патио
    • Подрядчики по штампованному бетону
    • Подрядчики по окрашиванию бетона
    • Подрядчики по бетонным столешницам
    • Подрядчики бетонных полов
    • Подрядчики по полированному бетону
  • Купить бетонные изделия
  • Фотогалерея
  • Техническая информация
  • Обучение и мероприятия

Найти продукты и производителей

Найти пилы и диски по бетону

Шпоночные соединения успешно используются уже много лет. Компания Cardinal Manufacturing Company

На многих работах будут начальные и конечные точки — вы не будете заливать сразу всю плиту или подъездную дорожку. Там вы разместите строительный шов. Вот несколько советов:

  • Строительные швы формируются с помощью перегородок, сделанных из дерева, стали, пластика или сборного железобетона. Эти переборки часто используются в качестве стяжек при укладке и отделке плиты.
  • Строительные швы должны быть включены в общий план швов, где они также могут выполнять функции деформационных швов.
  • Строительный шов также следует использовать в случаях поломки оборудования, непредвиденной нехватки материалов или плохой погоды, хотя шов все равно следует прорабатывать по шаблону шва — размещать там, где планировался деформационный шов. Если это невозможно, возможно, позже придется удалить нечетный раздел.
  • Если плита не будет подвергаться значительному движению, пересекающему стык, допускается простое стыковое соединение без арматуры, пересекающей стык. Если есть движение, отличное от пешеходного, вам нужно будет использовать какое-то устройство для передачи нагрузки.
  • В течение многих лет типичным способом передачи сдвига в строительном стыке было шпоночное соединение. Многие стальные формы переборок доступны со шпоночным профилем, однако большинство экспертов больше не рекомендуют шпоночные соединения, поскольку они редко остаются достаточно плотными, чтобы обеспечить положительную передачу сдвига. В ACI 360, Design of Slabs on Ground, говорится, что «штыревой и женский компоненты теряют контакт, когда стык открывается из-за усадки при высыхании», что может привести к «разрушению краев стыка и выходу из строя верхней части шпонки. »
  • Используйте внутреннюю вибрацию во время укладки бетона в строительном шве, чтобы обеспечить надлежащее уплотнение по краю и вокруг любых дюбелей, устройств передачи нагрузки или узлов армированного шва, особенно если бетон имеет более крупный заполнитель.
  • Убедитесь, что вертикальная поверхность отверждена после снятия перегородки с помощью жидкого отвердителя.

Найти подрядчиков по декоративному бетону

Деформационные швы в бетонных плитах

Найти продукты и производителей

Найти пилы и диски по бетону

Что такое компрессионный сустав? Сравните распил и инструментальные соединения

Проведите пальцем для просмотра слайдов

  • Плиты растрескиваются непосредственно под деформационными швами и передают нагрузку между панелями за счет заполнителя.

  • Инструментальный деформационный шов слишком неглубокий, поэтому бетон создал свой собственный параллельный шов в результате растрескивания.

  • Это инструментальное соединение было вырезано слишком мелко, поэтому трещина следовала только за соединением с правой стороны перпендикулярного соединения.

  • Мотопилы для мокрой резки

    идеально подходят для больших объемов работ. Хускварна.

  • Пилы раннего доступа разрезают деформационный шов до того, как бетон начнет усаживаться. Хускварна

  • Торпедные нарезные канавки позволяют обрабатывать длинные прямые соединения. Слип Индастриз.

  • Трещины часто образуются при изменении наклона поверхности (и, следовательно, толщины) плиты, что делает это удобным местом для соединения.

Теперь давайте поговорим о том, что является, возможно, самым важным типом суставов — и, безусловно, с наибольшей вероятностью может вызвать проблемы. Изоляционные, и строительные швы формируются до заливки бетона; усадочные швы (или контрольные швы) «размещаются» в свежем бетоне до того, как у него появится возможность создать свои собственные швы, также известные как трещины. В конце концов, деформационный шов представляет собой трещину в плите, которую мы заставляем следовать по выбранной нами линии. Мы создаем ослабленную линию поперек плиты и позволяем природе идти своим чередом. Когда плита трескается, это называется «активация соединения».

Вот несколько моментов, которые следует учитывать при деформационных швах:

Видео: Отрезная пила по бетону
Продолжительность: 04:22
Посмотрите демонстрацию работы отрезной пилы и узнайте больше об этом оборудовании.

  • После укладки бетон дает усадку. Мы можем уменьшить усадку с помощью хороших смесей, но она всегда будет усаживаться, и мы должны принять этот факт и знать, как компенсировать эту усадку. Гладкое основание без колеи и гидроизоляция непосредственно под плитой уменьшают трение между плитой и основанием и снижают внутреннее ограничение.
  • Деформационные швы формируются распиловкой, обработкой шва инструментом для нарезки канавок или вставкой пластиковой полосы в бетон во время отделки (зип-полоса). Правильные время и глубина резания имеют важное значение. Если вы будете ждать слишком долго, плита треснет там, где она хочет, а не там, где вы этого хотите. И если стык не прорезан достаточно глубоко, он не создаст плоскость ослабления, необходимую для направления трещины.
  • Распилы могут выполняться обычными пилами для мокрого или сухого распила или пилами с ранним входом.
  • С помощью пилы с ранним входом распилы можно производить в течение от 1 до 4 часов, в зависимости от температуры воздуха, — намного раньше, чем с помощью обычной пилы. Только Soff-Cut (теперь часть Husqvarna) производит настоящую пилу для сухой резки с ранним входом (иногда называемую пилой для сверхраннего входа). Глубина пропила обычно составляет 1 дюйм, независимо от толщины плиты, хотя даже ранний вход в пропил глубиной ¾ дюйма может работать должным образом. Поддержание опорной плиты и лезвий в хорошем состоянии улучшит качество резки (меньше растрескивания). В настоящее время существует ранняя пила, созданная специально для декоративных работ.

    • Пластиковые застежки-молнии иногда поставляются со съемной верхней частью для создания чистого соединения. Кардинал Mftr. Ко

  • Обычные бензопилы для мокрой резки бетона можно использовать для резки швов, как правило, до тех пор, пока бетон не достигнет прочности около 500 фунтов на квадратный дюйм, чтобы предотвратить растрескивание кромок реза во время распиловки. Сроки варьируются в зависимости от температуры и относительной влажности, но обычно это от 4 до 12 часов после укладки бетона. Глубина пропила должна быть не менее ¼ толщины плиты.
  • Для декоративных работ или небольших плит можно использовать обычную отрезную пилу для сухого реза. Обязательно используйте надлежащий респиратор — содержащийся в воздухе кремнезем представляет серьезную опасность для здоровья и может привести к силикозу. Также используйте средства защиты глаз и ушей. Для демонстрации использования отрезной пилы посмотрите видео Боба Харриса.
  • Существует несколько методов обработки швов в бетонной плите во время отделочных операций, но, как и в случае пропила, глубина канавки должна составлять не менее четверти толщины плиты, чтобы ослабить плиту настолько, чтобы образовалась трещина. следить. Для получения дополнительной информации о груверах и демонстрационного видео с Бобом Харрисом щелкните здесь: Информация о груверах и демонстрационное видео.
  • Застежки-молнии представляют собой пластиковые полоски, встроенные в бетон для создания плоскости слабых мест, необходимых для направления трещин. Некоторые поставляются с закрывающей лентой, которую снимают, чтобы оставить радиусные кромки, или резервуар для герметика в верхней части соединения. ACI 360 и 302 не рекомендуют использовать застежки-молнии для формирования деформационных швов.

    • При тройниковом соединении часто образуется трещина на другой стороне соединения.

  • Схема соединения может быть указана или не указана в вашем задании. Примите активное участие в этом плане, чтобы убедиться, что соединения расположены правильно и в лучших местах для вашей работы. Для получения дополнительной информации прочитайте раздел «Где размещать управляющие соединения».
  • Для неармированной плиты контрольные швы должны располагаться в футах, в 2–3 раза превышающих толщину плиты в дюймах. Другими словами, для 4-дюймовой плиты расстояние между стыками должно составлять от 8 до 12 футов. Расстояние сильно зависит от потенциала усадки бетонной смеси. Подробнее о малоусадочных бетонных смесях читайте в разделе «Конструкция бетонной смеси».
