Расчет количества дюбелей для крепления теплоизоляции

• Главная

»

• Полезные статьи

»

• Как рассчитать количество дюбелей для теплоизоляции

Первостепенной задачей для каждого, кто занимается подготовкой дома к круглогодичному проживанию и утеплением, является выбор креплений для теплоизоляции. При условии правильного выбора крепеж поможет надолго забыть о расходе тепла и быть уверенным в плотном прилегании теплоизоляции к фасаду. В остальных случаях изделия просто не смогут надежно зафиксировать утеплитель.

В зависимости от вида материала, используемого в качестве утеплителя, для крепления могут использоваться следующие разновидности изделий:

• Специальный дюбель-гвоздь на основе пластика. Крепежи этого типа характеризуются минимальными показателями теплопроводности. За счет пластикового исполнения гвоздя, изделия имеют малый вес и сохраняют целостность теплоизоляции во время утепления здания. При этом, цена дюбель-гвоздей значительно ниже в сравнении с альтернативными крепежами. Дюбель монтажный с пластиковым гвоздем хорошо проявляет себя при креплении утеплителя малого веса.

• Фасадный дюбель для быстрого монтажа с металлическим гвоздем. Дюбель монтажный для крепления теплоизоляции обладает большей прочностью. Максимальная величина нагрузок, которые выдерживает этот тип крепления составляет до 450-ти килограммов. Единственными минусами является большая теплопроводность и необходимость защиты от коррозии. Фасадный дюбель-гвоздь этого типа подходит в том числе для работы с тяжелым утеплителем и пористым материалом стен.

Пластмассовые дюбели делятся на нейлоновые и полипропиленовые. Первые используются при монтаже теплоизоляции к полнотелым, пустотелым и древесным материалам. Это универсальный вариант крепежа. Полипропиленовые дюбели выдерживают гораздо большую нагрузку до 750 килограммов в среднем. Они обладают большей прочностью.

Правильный расчет длины гарантирует максимальную прочность крепления для утеплителя. В случае использования тарельчатых грибов, получить оптимальную величину стержня можно с помощью следующей формулы:

L = E + H + R +V.

Под маркировкой Е подразумевается длина распора стержня на дюбеле. Н – представляет собой толщину утеплителя. R – это толщина слоя клея, если утеплитель будет дополнительно приклеиваться к поверхности. В свою очередь V определяет отклонение от вертикальной плоскости. Минимальная толщина распора, как правило, составляет от 45 миллиметров и более.

Расчет дюбелей для крепления утеплителя на один м2 осуществляется с учетом веса теплоизоляции. Например, для утеплителя типа пеноплекса, на 1 м2 уйдет всего 4 грибка, тогда как для базальтовой ваты понадобится в 1,5 раза больше. Формула расчета выглядит следующим образом:

W (количество) = S (площадь покрытия) * Q (количество дюбелей на каждый квадратный метр).

Не забывайте про запас. Минимум 6 штук дюбелей должны находиться под рукой на случай утери или поломки крепежа. При утеплении углов количество требуемых дюбель гвоздей увеличивается. Таким образом, «резерв» должен составлять минимум 12 штук.

схема, размеры, расход на м2, цены

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Оглавление:

1. Классификация грибков
2. Критерии выбора
3. Технология монтажа
4. Стоимость

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

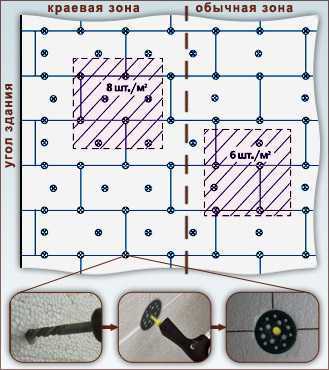

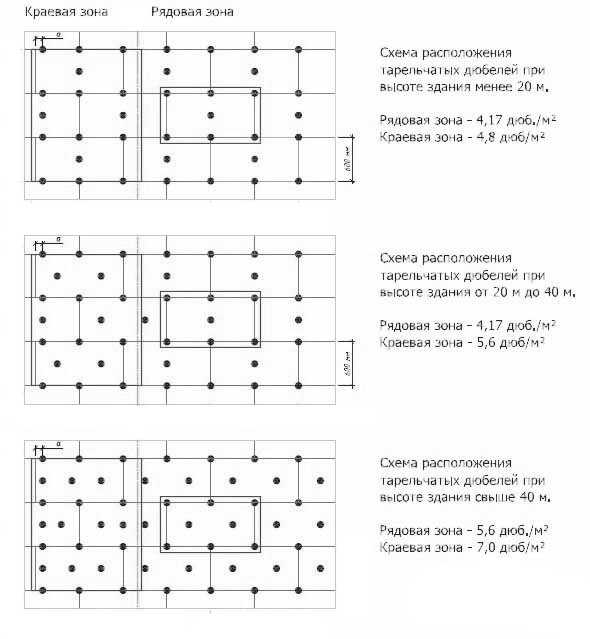

Расход элементов крепления на 1 м² зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м², нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

• На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
• В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
• Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
• Распорный элемент устанавливается внутрь до достижения максимального упора.
• Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м². Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Расценки

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы.
