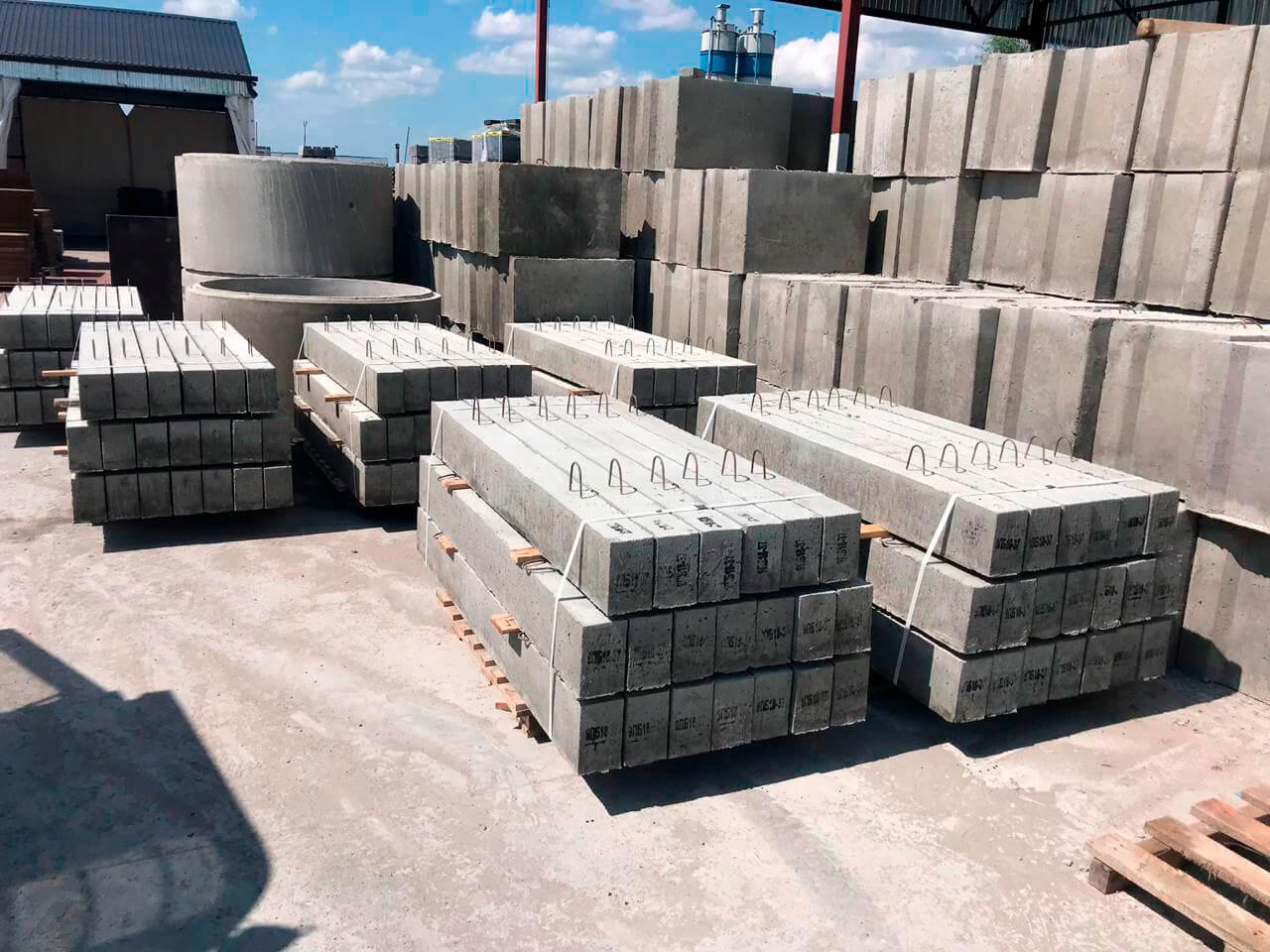

Железобетонные перемычки — особенности производства

Железобетонные перемычки могут изготавливаться из обычной и предварительно напряженной арматуры. В основе производства лежат принципы, применяемые для любых других изделий из армированного бетона.

Основные особенности производства обусловлены сферой применения конструкции. Использование перемычек из железобетона предполагает повышенные нагрузки при эксплуатации, что диктует особые требования к применяемым материалам. Для их изготовления используют высококачественный бетон не ниже класса В15 и сталь высоких марок. Все требования при изготовлении перемычек жестко регламентируются ГОСТом.

Сам процесс изготовления перемычек достаточно прост. В нем выделяют следующие этапы:

Изготовление каркаса.

Для будущей перемычки готовится каркас из арматуры, форма которого зависит от формы производимой детали. Прочность, диаметр и количество арматуры для каркаса рассчитывается исходя из предполагаемых нагрузок на изделие.

Размещение в опалубке.

Готовый арматурный каркас помещается в опалубку. Опалубка — вспомогательная конструкция, которая позволяет придать изделию нужную геометрическую форму. Специализированная опалубка позволяет проводить предварительное натяжение арматуры.

Заливка и уплотнение.

После размещения каркаса в опалубке обычно проводят предварительную смазку формы специальными составами, которые упрощают выемку готового изделия. После раствор заливают в опалубку. Параллельно проводится его уплотнение, способствующее более плотному прилеганию бетона к металлу и устранению воздушных пустот, которые негативно сказываются на качестве изделий. Уплотнение проводят с помощью специальных приспособлений, в том числе вибростолов.

Сушка.

Готовые формы с железобетонными изделиями помещаются в специальные сушильные шкафы — процедура ускоряет застывание бетонной массы. Продолжительность и температура сушки зависит от вида и характеристик будущего изделия. После сушки железобетонные перемычки приобретают порядка 65–70% своей прочности. Этого вполне достаточно для перемещения изделия до места его хранения или монтажа. Остаточную прочность бетон набирает самостоятельно в течение примерно 25 дней.

ОТК

На каждом этапе производства железобетонных перемычек специалистами ведется строгий контроль, с обязательными лабораторными исследованиями взятых проб. Все операции по контролю, количество и время взятия проб на анализ, как и методы испытания готового изделия, регламентируются соответствующими ГОСТами.

Существует еще одна разновидность перемычек. В отличие от сборных (производимых на заводе, по описанной выше технологии), такие перемычки изготавливаются непосредственно на месте. Их называют монолитными. При производстве монолитные перемычки проходят те же этапы, что и сборные, за исключением сушки.

Как сборные, так и монолитные перемычки обладают своими несомненными преимуществами. Выбор в пользу того или иного варианта зависит от конкретных условий применения.

Производство перемычек

Практически ни одно строительство не обходится без использования таких железобетонных изделий, как перемычки. Каждый оконный или дверной проем необходимо перекрыть перемычками, прежде чем продолжать возведение стен, если конечно проемы не арочного типа.

В среднем, на один оконный проем, используется 4 перемычки шириной 120 мм (при толщине стены 500мм), если облицовка ведется кирпичом, то вместо четвертой перемычки используется стальной уголок. Почему не используются перемычки большей ширины? Как правило, использование в строительстве широких перемычек, требует наличие на объекте подъемного крана, из-за значительного веса широких перемычек, тогда как узкие перемычки можно монтировать вручную.

Экономическое обоснование производства перемычек

или 10 000р прибыли с 1-го куба бетона!

Казалось бы, перемычка простейшее железо-бетонное изделие, производство которого не требует сложных форм, но если посчитать, будет понятно, что перемычки самый дорогой товар из всего ассортимента жби, при пересчете на материал.

Рассмотрим на примере, перемычка 3пб18-37п имеет размеры длина=1810, ширина=120, высота=220, объем такой перемычки составляет 0,048 куб.м. цена перемычки ~750р. Из одного куба бетона можно сделать 20 перемычек, на сумму 15 000!

Теперь посчитаем расходы на производство: бетон М-200 1куб.м. = 3100р, арматура на каркасы 40кг = 1080р, итого = 4180р. Разница между себестоимостью и ценой на куб.м перемычек составляет 10 820р.! Какую-то сумму нужно будет заплатить рабочим, пусть это будет 100р за перемычку (сборка каркаса, замес бетона, формовка) Все равно, чистая прибыль с одного куба бетона составит ни как не меньше 8 000р.

Чем меньше размер перемычек, тем больше разница между себестоимостью и конечной ценой.

Какие перемычки производить?

Как известно, видов перемычек огромное количество! только основных серий 10, в каждой серии от 2 до 10 размеров! Какие делать? Изначально, нужно представлять кто ваш будущий клиент. Если вы только начинаете свое производство, выйти на серьезную стройку будет проблематично (даже не касаясь вопроса документации и сертификатов качества) значит ваш клиент будет частный застройщик.

Какие перемычки нужны при строительстве частного дома? Как ранее упоминалось, перемычки должны быть, по возможности, легче. Значит следует выбирать перемычки шириной 120мм. Это перемычки серий: 2ПБ, 3ПБ, 4ПБ, 8ПБ, 9ПБ. В меньшем количестве, можно делать перемычки серий 10ПБ, 5ПБ, имеющих ширину 250мм. Более широкие перемычки делать не целесообразно, в ввиду более редкого спроса, и усложнения производства.

Определимся с длиной перемычек, стандартный дверной проем обычно имеет ширину 1м, стандартный проем окна (обычно) 1,5м. перемычки для этих проемов будут пользоваться более повышенным спросом. Максимальную длину перемычек, которые целесообразно производить для частного застройщика, можно ограничить 3 метрами. По правилам монтажа перемычек, перемычки должны перекрывать проем на 200мм с каждой стороны проема. Проемы шириной более 2,6 метров встретишь не в каждом доме, а делать перемычки, на которые низкий спрос, не имеет особого смысла.

Купить формы перемычек

Видео: Производство перемычек выгодный бизнес

Видео: Производство перемычек на нашем оборудовании

Сборные перемычки: решение для экономии средств и времени в строительстве

Содержание

Перемычка — это второстепенный конструктивный элемент, используемый для поддержки пролета стены над проемом в каменной стене. Их обычно относят к элементам второстепенной конструктивной важности, если только ширина проема не очень велика. Перемычки обычно представляют собой горизонтальные элементы с прямоугольным поперечным сечением и часто изготавливаются из железобетона или стали. Также могут использоваться другие материалы, такие как камень, кирпич, армированный кирпич и древесина.

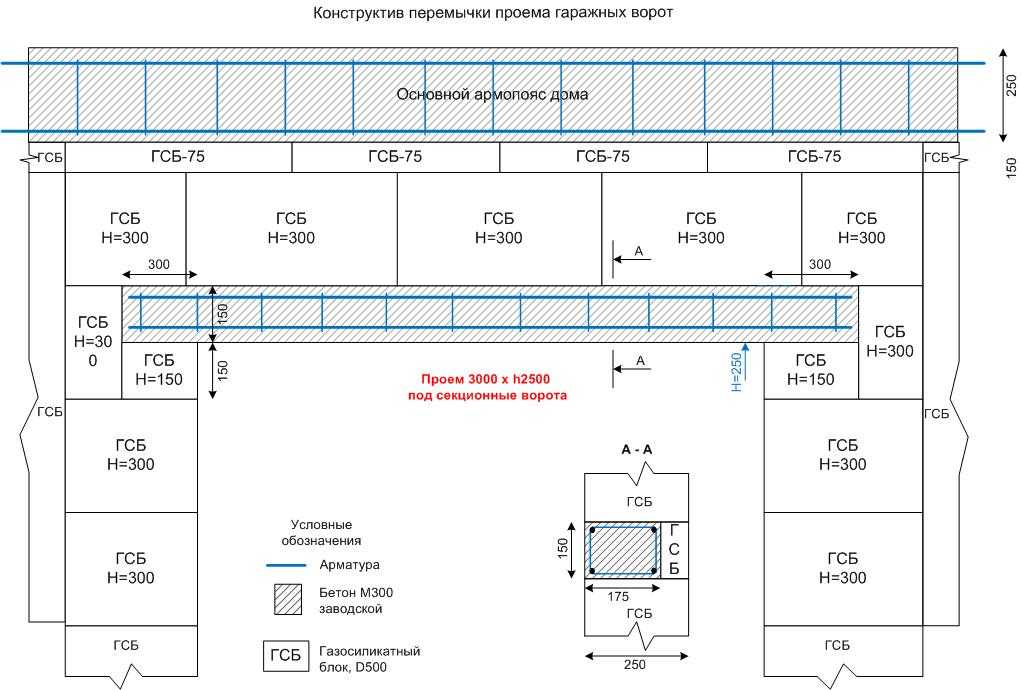

Перемычки играют важную роль в здании, и их детали могут быть включены в структурный чертеж в виде схемы перемычек, чтобы показать спецификацию арматурных стержней в зависимости от размера проемов. Такой график может помочь сюрвейеру зафиксировать стоимость перемычек в ведомости количества.

В Нигерии наиболее популярным материалом, используемым для перемычки, является железобетон, который может быть монолитным или сборным. Моноблочные перемычки могут быть сконструированы так, чтобы охватывать всю длину стен здания, и их часто называют цепными перемычками. С другой стороны, они могут быть сконструированы так, чтобы перекрывать соответствующее отверстие, не выходя далеко за его пределы. Сборные перемычки часто используются для перекрытия только соответствующего проема.

Цепочка перемычек в здании

Сборные перемычки всегда удобны для жилых зданий и в основном используются инженерами-экономистами. Основные преимущества включают экономию средств и времени для проекта или подрядчика.

Сборная железобетонная перемычка

По сути, идея тонких сборных перемычек заключается в том, что обеспечением верхней арматуры и подвесных стержней можно пренебречь для малонагруженных однопролетных элементов при изгибе. В нижней части перемычки предусмотрено усиление, чтобы принять на себя все напряжения изгиба. Однако обычная монолитная перемычка имеет преимущество перед сборной перемычкой, если здание будет подвергаться реконструкции или если перемычки проходят между железобетонными колоннами.

Преимущества сборных перемычек

Преимущества использования сборных перемычек в строительстве:

Значительная экономия на армировании достигается за счет использования обрезков других элементов
Это более рационально из-за снижения требований к цементу и заполнителям
Улучшенный контроль качества при производстве перемычки
снижает стоимость опалубки
снижает затраты на оплату труда
Относительно легко построить
Экономит время на программе строительства, так как его можно произвести и хранить раньше срока.

Недостатки сборных перемычек

Для установки перемычки может потребоваться подъемный механизм
Прочность стены/элемента снижается при сравнении с монолитным

Технические характеристики сборных перемычек

(1) Размер: Ширина перемычки должна быть равна ширине стены, на которую она опирается или опирается, если не указано иное. Глубина перемычки должна быть не менее 100 мм, а длина зависит от ширины проема. Должна быть предусмотрена длина торцевой опоры не менее 200 мм за лицевой стороной проема. Когда пролет перемычки превышает 2 м, следует уделить более серьезное внимание.

(2) Бетон: Для строительства перемычек следует использовать бетон с минимальной маркой прочности 15 МПа, если не указано иное. Качество цемента, заполнителя и воды должно быть минимальным требованием, используемым для строительства основных железобетонных элементов.

(3) Армирование: Обычно достаточно двух или трех высокопрочных стержней диаметром 12 мм (2Y12 или 3Y12), размещенных в нижней части перемычки. При этом минимальная площадь арматуры, необходимая для предусмотренного сечения, не должна быть нарушена (0,13 % от площади сечения). Верхнее усиление (подвески) со звеньями (хомутами) может быть предусмотрено или не предусмотрено в зависимости от принятой глубины. При размещении ссылок необходимо указать минимальную площадь и требуемый интервал.

Типовая резка и крепление арматуры для сборной перемычки

Техническое руководство по строительству сборной перемычки

(1) Подготовка поверхности : Для отливки сборной перемычки требуется плоская поверхность. Этого можно добиться на хорошо выровненном полу или на морской фанере, уложенной на твердую поверхность. Морская доска покроет все неровности, которые могут появиться на поверхности, и придаст гладкий законченный вид.

(2) Легкость демонтажа : На поверхность следует расстелить цементный мешок или мембрану, чтобы принять бетон перемычки и облегчить ее быстрое удаление без прилипания к платформе. В качестве альтернативы поверхность морской доски можно смазать одобренным материалом.

(3) Конструкция опалубки/формы : Форма для сборного железобетона может быть изготовлена из досок или морских досок, соединенных вместе. При наличии также могут использоваться специальные формы из стали или пластика.

(4) Бетонное покрытие : Должно быть обеспечено номинальное бетонное покрытие (до звеньев) не менее 15 мм. Обычно при выборе бетонного покрытия должны учитываться степень огнестойкости, сцепление и долговечность (условия воздействия) перемычки.

(5) Бетонирование : Бетонная смесь прочностью не менее 15 МПа через 28 дней должна быть тщательно залита и укреплена в подготовленной форме/опалубке. Вибратор обычно не требуется для сборных перемычек, так как уплотнение может быть достигнуто путем утрамбовки бетона или постукивания по бокам формы/опалубки. Верхнюю поверхность можно обработать шпателем.

(6) Отверждение: Снимите формы через 24 часа и отвердите любым подходящим методом не менее 7 дней перед установкой.

(7) Обращение и хранение: Сборные железобетонные перемычки являются хрупкими элементами, которые могут быть повреждены при неправильном обращении. Следует избегать всех форм ударов или падения с высоты. Элементы следует хранить на ровной поверхности и защищать до момента их размещения.

Устройство временных опалубок на плоской поверхности для сборной перемычки Блок сборной перемычки 100 мм x 230 мм x 1300 мм

Размещение/установка сборных перемычек

Нанесите высококачественный цементный раствор вокруг торцевой опоры каменной стены, которая будет поддерживать перемычку
Поднимите сборная перемычка аккуратно поместите его на раствор, соблюдая выравнивание и уровень
Установите временную опору для эффективного переноса напряжений.

Рекомендация

Архитекторы должны предусмотреть использование сборных перемычек в своих проектах, делая оконные или дверные проемы на каменных стенах. Хотя это не всегда возможно из-за наличия колонн в важных областях.
Недорогие и массовые схемы застройки могут использовать сборные перемычки для экономии затрат и сокращения времени доставки.
Инженеры-оценщики, подрядчики и консультанты должны применять сборные перемычки в своих конструкциях.

Заключение

Использование сборных перемычек является альтернативой, позволяющей сэкономить деньги и время в строительстве. Это также устойчивая практика, которая может привести к повторному использованию отходов на месте, таких как пустые мешки из-под цемента, старые доски/опалубка, обрезки арматуры и отходы бетонных материалов.

PS: в Structville мы ценим устойчивое развитие и создание ценности. Вы хотите просмотреть и проанализировать свои чертежи и счета, чтобы увидеть, где вы можете сэкономить деньги и время, не жертвуя качеством? Вы можете связаться с нами по телефону info@structville. com , чтобы договориться с нашей командой инженеров по стоимости .

Руководство по строительству | Перемычки

Перемычки Контурные

Назначение перемычек — обеспечивать перенос кладки над проемом в стене и передавать нагрузку на стену по обе стороны от проема. Над дверями и окнами необходимо использовать перемычки, так как рамы сами по себе не способны нести нагрузку.

Высокое напряжение в кирпичной кладке может быть вызвано узкими простенками между проемами, ширину этих простенков необходимо контролировать. Дополнительную информацию и рекомендации см. в Техническом руководящем документе А Строительных норм и правил. В случаях, когда пролет перемычки превышает 3 м, может потребоваться проектирование инженером. Используемый инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Два наиболее распространенных типа перемычки:

1) Перемычки металлические штампованные.

2) Сборные композитные перемычки

Штампованные металлические перемычки и детали подшипников

В отношении защиты от коррозии, торцевой опоры, нагрузки, проникновения воды, грузоподъемности, огнестойкости и тепловых свойств, инструкции производителя изложены в соответствующих При установке необходимо соблюдать сертификат соглашения.

Показаны типичные минимальные требования к подшипникам и DPC.

Схема C1 — Типовая деталь перемычки из штампованного металла

Схема C2 — Типовая деталь перемычки из штампованного металла — пролет менее 2,25 м

Схема C3 — Типичная перемычка из штампованного металла — пролет более 2,25 м.

Необходимо проверить требования производителя в отношении состояния подшипников. Сливные отверстия должны быть предусмотрены на расстоянии 450 мм от центра, где внешняя створка представляет собой кирпичную кладку или облицованный бетон.

Закрытие полостей

Для противопожарной защиты вокруг отверстий в полых стенах должны быть предусмотрены барьеры полостей в соответствии со следующим:

В верхней части наружной полой стены (каменная или каркасная конструкция), включая любую фронтонную стену.
Вертикально на стыке разделительной стены и любой такой стены с наружной полой стеной (см. схему 12 TGD B, см. раздел H этого приложения).
Над ограждениями к защищенной лестнице (см. Схему 11 ТГД Б, см. Раздел Н настоящего приложения).
Вокруг всех проемов (окна, двери, форточки, служебные ящики и т. д.) в рамной конструкции.

Там, где разделительная стена встречается с внешней стеной, место примыкания должно быть снабжено барьером для полостей в соответствии со схемой 12 Технического руководства B 2017 или, при отсутствии полостей, поддерживать огнестойкость разделительной стены, или, в случае систем наружной изоляции противопожарная перегородка в пределах изоляции в плоскости разделяющей стены.

Примечание:

Информация, показанная ниже, относится к отдельно стоящим домам.

Схема C4 — Типовые детали закрытия полости — металлический доводчик

Схема C5 — Типовые детали закрытия полости — гипсокартонный доводчик

900 02 Схема C6 — Типовые детали закрытия полости — блок закрытия полости

Диаграмма C7 – Типовые детали закрытия полости – cill

Композитные перемычки

Краткое описание

При проектировании и изготовлении композитных перемычек из предварительно напряженных железобетонных перемычек, действующих вместе с монолитным блоком или монолитным бетоном, необходимо следовать приведенным ниже инструкциям.

В составной перемычке предварительно напряженная перемычка работает с зоной кладки или монолитного бетона, уложенной сверху для обеспечения поддержки. Предварительно напряженная перемычка, как и сталь в усиленной балке, сопротивляется растягивающей силе, в то время как блочная конструкция сопротивляется сжимающей силе.

Отсюда и термины «композитная перемычка», «компрессионная блокировка» и «компрессионная зона».

Следует отметить, что считается, что перемычка не обладает прочностью до возведения над ней блочной кладки или монолитного бетона.

Таблица C1 – Типовая спецификация предварительно напряженной перемычки

Диаграмма C8 – Измерение пролетов крыши и пола для определения нагрузок на пол и крышу

Требования и стеновые материалы

Перемычки должны изготавливаться в соответствии с И.С. EN 845-2 2003 + A1 2013 Спецификация для вспомогательных компонентов для кирпичной кладки – Часть 2: Перемычки.

Стеновые материалы

Бетонные блоки: Должны соответствовать I.S. EN 771-3: 2011 +A1 2015 Спецификация для блоков каменной кладки Часть 3: Блоки каменной кладки из заполнителя (плотные и легкие заполнители).

Раствор: Должен соответствовать I. S. EN 998-2: Спецификация 2016 на раствор для кладки. Часть 2: Раствор для кладки. 1:1:6 Цемент/известь/песок или 1:6 Цемент/песок (с пластификатором). 9.

Подшипник перемычки

Подшипник 150 мм требуется при пролете перемычки менее 1,5 м; При пролете перемычки от 1,5 до 3 м требуется 200 мм.

Подстилка для перемычек

На опорах замульчируйте перемычки раствором и, по возможности, соорудите перемычки так, чтобы они опирались на сплошные блоки.

Подпирание во время строительства

До тех пор, пока кладка или бетон над перемычкой не созреют, перемычку необходимо подпирать с интервалом не более 1,2 м. Перемычки должны быть закреплены на расстоянии 1,2 м от центра (максимум) до тех пор, пока композитная кладка или бетон не созреют.

Заполнение раствором швов

Убедитесь, что все вертикальные и горизонтальные швы в кладке в области композитной перемычки полностью заполнены. В композитных перемычках засыпка ракушек не допускается.

Укладка монолитного бетона

При укладке монолитного бетона в водонепроницаемую опалубку убедитесь, что опалубка смачивается перед укладкой бетона, а также что удобоукладываемость смеси позволяет бетону полностью уплотняться и вибрировать .

Стены из пустотелых блоков толщиной 215 мм

В области кладки композитных материалов необходимо использовать полнотелые блоки.

Подвески для балок, DPC и т.д.

В зоне комбинированного действия никакие нагрузки не должны создаваться балками перекрытий, подвесками для балок, DPC или любыми другими вспомогательными компонентами. ЦОД следует строить вне зоны сжатия.

Схема C9 – Типовая установка ЦОД вокруг перемычек

Полые стены

Во избежание мостика холода каждый лист пустотелой стены должен быть на отдельной перемычке. В зоне составного действия предусмотреть анкеры на расстоянии 225 мм по вертикали.

ВАЖНОЕ ПРИМЕЧАНИЕ

В пределах зоны сжатия в кладке никогда не оставляйте и не вырезайте отверстия для коммуникаций над предварительно напряженной перемычкой.

Допущения относительно расчета и нагрузки

Нагрузки на деревянный пол

Следующие рекомендации по проектированию применимы для жилых домов с деревянными полами до 3-х этажей.

ПРИМЕЧАНИЕ. Это руководство не распространяется на перемычки, поддерживающие бетонные перекрытия.

Расчетные таблицы допущений

При подготовке расчетных таблиц, подробно описанных в этом разделе, были сделаны следующие допущения:

Нагрузки на деревянный пол без перегородок

Приложенная нагрузка на пол на перемычке

Таблица C2 — Приложенная нагрузка на пол на перемычке

Приложенная нагрузка в таблице выше рассчитывается как общая нагрузка на пол, умноженная на половину пролета пола.

Нагрузки на скатную крышу

Следующие рекомендации по проектированию применимы для крыш домов простой планировки с деревянными полами высотой до 3 этажей.

Конструкция крыши

Деревянные фермы используются в современном строительстве крыш для распределения нагрузки с крыши на несущие стены. В таблице ниже указаны нагрузки на крышу, которые должны быть приложены в этих ситуациях. В традиционных крышах используются стойки и прогоны для распределения части нагрузки на внутренние стены. В подобных случаях уменьшите нагрузки, указанные в таблице ниже, на треть.

Примечание: При отсутствии прогонов уменьшение невозможно.

Таблица C3 – Прикладываемая нагрузка на перемычку – с уклоном до 45 градусов

Приложенная нагрузка в приведенной выше таблице рассчитывается как соответствующая нагрузка на крышу, умноженная на половину пролета крыши.

Допущения, сделанные при оценке постоянных и остаточных нагрузок в конструкции крыши:

Постоянная нагрузка на откос

Бетонная черепичная крыша – собственный вес: 0,68 кН/м^2; 92.

Композитные каменные перемычки в пустотелых стенах

0134 Диаграмма C10 — Типичная деталь оконного проема — цокольный этаж — каменные перемычки в полых стенах

Схема C11 — Типичная деталь оконного проема — первый этаж — каменные перемычки в пустотелых стенах

Кладочные композитные перемычки в стенах толщиной 215 мм

Таблица C5 – Композитные каменные перемычки в стенах толщиной 215 мм

Диаграмма C12 – Типичная деталь оконного проема – цокольный этаж – каменные перемычки в стенах толщиной 215 мм

Диаграмма C13 — Типичная деталь окна — первый этаж — кирпичные перемычки в стенах толщиной 215 мм

Перемычки из монолитного бетона в пустотелых стенах

Таблица C6 — Композитные перемычки из монолитного бетона в пустотелых стенах

Диаграмма C14 — Типичная деталь оконного проема — цокольный этаж — монолитные бетонные перемычки в полых стенах стены

Перемычки из монолитного бетона в стенах толщиной 215 мм

Таблица C7 – Перемычки из монолитного бетона в стенах толщиной 215 мм

9000 2

Диаграмма C16 — Типичная деталь верха окна — первый этаж — в монолитные бетонные перемычки в стенах толщиной 215 мм

Диаграмма C17 — Типичная деталь оконного проема — первый этаж — монолитные бетонные перемычки в стенах толщиной 215 мм

Конструкция мансардной крыши Мансардная крыша необходима для поддержки пола нагрузки, а также нагрузки на крышу; нагрузки на пол также должны включать нагрузки на перегородки, где это уместно. Мансардная крыша относится к конструкции крыши, где пространство крыши используется как жилое пространство.

Рассчитайте дополнительную нагрузку, воздействующую на пол слухового окна, используя Таблицу C2, затем добавьте ее к нагрузке на крышу (которая взята из Таблицы C3) и используйте сумму двух значений для расчета необходимой глубины композитной перемычки.

Для мансардных крыш уменьшение для конструкции разрезной крыши в Таблице C3 не допускается.

*Диаграмма C18 — Детали размеров пролетов крыши и пола — конструкция слухового окна *

Важное примечание:

В зоне составных работ используйте только сплошные бетонные блоки или кирпич.
В зоне составного действия никакие нагрузки не должны создаваться балками перекрытий, подвесками балок, ДПК или любыми другими вспомогательными элементами. ЦОД следует строить вне зоны сжатия.

Таблица C4A – Композитные перемычки из кирпичной кладки в пустотелых стенах

Перемычки из монолитного железобетона

Используйте Таблицу C8 в любой ситуации, когда применяется монолитный железобетон используются перемычки.
