Процент армирования формула: Минимальный процент армирования железобетонных конструкций

Минимальный процент армирования железобетонных конструкций

Содержание

1. Формула процента армирования железобетонных конструкций – соотношение бетона
2. Минимальный процент армирования в конструкциях из железобетона
3. Коэффициент армирования – предельное значение для монолитных фундаментов
4. Какова величина защитного слоя бетона
5. Заключение
6. Похожие статьи:

В строительной отрасли широко применяются конструкции из железобетона, надежность и долговечность которых обеспечивает металлический каркас. Он способен воспринимать значительную нагрузку, если правильно подобрать сечение рифленого прута арматуры, а также выдержать расстояние между арматурой и поверхностью бетона в стенах, колоннах, фундаментах и балках. Зная процент армирования, для вычисления которого выполняются специальные расчеты, несложно определить минимальное количество арматуры. Проектируя каркас, важно уметь определять армирующий показатель.

Формула процента армирования железобетонных конструкций – соотношение бетона

В процессе длительной эксплуатации строительные конструкции подвергаются воздействию сжимающих и изгибающих нагрузок, а также крутящих моментов. Для усиления выносливости железобетона и расширения сферы его использования выполняется усиление бетона арматурой. В зависимости от массы каркаса, диаметра прутков в поперечном сечении и пропорции бетона изменяется коэффициент армирования железобетонных конструкций.

Разберемся, как вычисляется данный показатель согласно требованиям стандарта.

Для того, чтобы армирование выполняло свое назначение, необходимо расчитать усиление бетона, соответствующий минимальному проценту

Процент армирования колонны, балки, фундаментной основы или капитальных стен определяется следующим образом:

• масса металлического каркаса делится на вес бетонного монолита;
• полученное в результате деления значение умножается на 100.

Коэффициент армирования бетона – важный показатель, применяемый при выполнении различных видов прочностных расчетов. Удельный вес арматуры изменяется:

• при увеличении слоя бетона показатель армирования снижается;
• при использовании арматуры большого диаметра коэффициент возрастает.

Для определения армирующего показателя на подготовительном этапе выполняются прочностные расчеты, разрабатывается документация и делается чертеж армирования. При этом учитывается толщина бетонного массива, конструкция металлического каркаса и размер сечения прутков. Данная площадь определяет нагрузочную способность силовой решетки. При увеличении сортамента арматуры возрастает степень армирования и, соответственно, прочность бетонных конструкций. Целесообразно отдать предпочтение стержням диаметром 12–14 мм, обладающим повышенным запасом прочности.

Показатель армирования имеет предельные значения:

• минимальное, составляющее 0,05%. При удельном весе арматуры ниже указанного значения эксплуатация бетонных конструкций не допускается;
• максимальное, равное 5%. Превышение указанного показателя ведет к ухудшению эксплуатационных показателей железобетонного массива.

Соблюдение требований строительных норм и стандартов по степени армирования гарантирует надежность конструкций из железобетона. Остановимся более детально на предельной величине армирующего процента.

Чтобы гарантировать надежность конструкций из железобетона, необходимо соблюдать требования строительных норм

Минимальный процент армирования в конструкциях из железобетона

[adsense1]

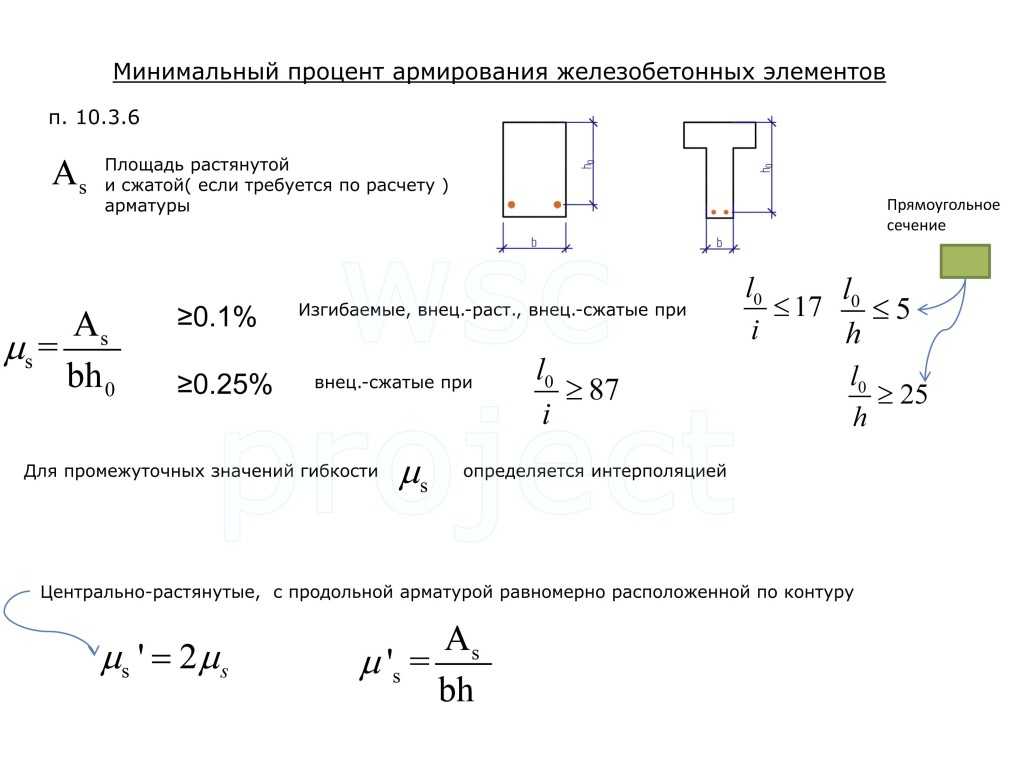

Рассмотрим, что выражает минимальный процент армирования. Это предельно допустимое значение, ниже которого резко повышается вероятность разрушения строительных конструкций. При показателе ниже 0,05% изделия и конструкции нельзя называть железобетонными. Меньшее значение свидетельствует о локальном усилении бетона с помощью металлической арматуры.

В зависимости от особенностей приложения нагрузки минимальный показатель изменяется в следующих пределах:

• при величине коэффициента 0,05 конструкция способна воспринимать растяжение и сжатие при воздействии нагрузки за пределами рабочего сечения;
• минимальная степень армирования возрастает до 0,06% при воздействии нагрузок на слой бетона, расположенный между элементами арматурного каркаса;
• для строительных конструкций, подверженных внецентренному сжатию, минимальная концентрация стальной арматуры достигает 0,25%.

При выполнении усиления в продольной плоскости по контуру рабочего сечения коэффициент армирования вдвое превышает указанные значения.

Коэффициент армирования – предельное значение для монолитных фундаментов

[adsense2]

Желая обеспечить повышенный запас прочности конструкций из железобетона, нецелесообразно превышать максимальный процент армирования.

Нецелесообразно превышать максимальный процент армирования, чтобы обеспечить повышенный запас прочности конструкций

Это приведет к негативным последствиям:

• ухудшению рабочих показателей конструкции;
• существенному увеличению веса изделий из железобетона.

Государственный стандарт регламентирует предельную величину уровня армирования, составляющую пять процентов. При изготовлении усиленных конструкций из бетона важно обеспечить проникновение бетона в глубь арматурного каркаса и не допустить появления воздушных полостей внутри бетона. Для армирования следует использовать горячекатаный пруток, обладающий повышенной прочностью.

Какова величина защитного слоя бетона

[adsense3]

Для предотвращения коррозионного разрушения силового каркаса следует выдерживать фиксированное расстояние от стальной решетки до поверхности бетонного массива. Этот интервал называется защитным слоем.

Его величина для несущих стен и железобетонных панелей составляет:

• 1,5 см – для плит толщиной более 10 см;
• 1 см – при толщине бетонных стен менее 10 см.

Размер защитного слоя для ребер усиления и ригелей немного выше:

• 2 см – при толщине бетонного массива более 25 см;
• 1,5 см – при толщине бетона меньше указанного значения.

Важно соблюдать защитный слой для опорных колонн на уровне 2 см и выше, а также выдерживать фиксированный интервал от арматуры до поверхности бетона для фундаментных балок на уровне 3 см и более.

Величина защитного слоя различается для различных видов фундаментных оснований и составляет:

[adsense4]

• 3 см – для сборных фундаментных конструкций из сборного железобетона;
• 3,5 см – для монолитных основ, выполненных без цементной подушки;
• 7 см – для цельных фундаментов, не имеющих демпфирующей подушки.

Строительные нормы и правила регламентируют величину защитного слоя для различных видов строительных конструкций.

Заключение

Усиление бетонных конструкций с помощью арматурных каркасов позволяет повысить их долговечность и увеличить прочностные свойства. На расчетном этапе важно правильно определить показатель армирования. При выполнении работ необходимо соблюдать требования строительных норм и правил, а также руководствоваться положениями действующих стандартов.

Как вам статья?

Процент армирования железобетонных конструкций, таблица

Бетон способен выдерживать высокие нагрузки, однако при эксплуатации на ЖБК дополнительно влияют силы растяжения/сжатия. Для усиления проводят армирование железобетонных конструкций металлокаркасами, которые предотвращают растяжение и разрушение бетонных конструкций, в том числе при армировании монолитной плиты перекрытия. Грамотное создание таких каркасов и их бетонирование для постройки дома предполагает правильный расчет армпрутов на 1 куб метр бетона.

Содержание

1. Параметры, определяющие расход
2. Нормативы расхода на куб бетона
3. Таблица расхода арматуры на 1м3 бетона бетонного фундамента
4. Расчет количества арматуры
5. Коэффициент армирования железобетонных конструкций
6. Расчет армпрутов для возведения ленточного фундамента
7.  Расчет для монолитного перекрытия и плитного фундамента
8.  Как рассчитать арматуру на фундамент столбчатой конструкции
9. Важность расчета арматуры для плит фундамента

Параметры, определяющие расход

При расчете необходимых стержней арматуры для укрепления ЖБК результат определяется следующими параметрами:

• Вид будущего здания. Стандарты армирования узаконены в ГОСТе и СНиПе.
• Габариты и давление постройки. При большей массе здания будет большая доля стальных стержней.
• Марка применяемого бетона. Более высокая марка имеет выше параметр сопротивления.
• Класс прутов. Прутья высокого класса обладают большим сопротивлением.

Данные параметры участвуют в расчетах количества арматуры на 1 м3 бетона фундамента для укрепления. Они определяют, сколько надо арматуры на фундамент.

Нормативы расхода на куб бетона

Согласно нормам армирования, наименьший процент армирования для железобетонных конструкций должен составлять минимально 0.1 %, а максимальный процент армирования может достигать 5%. В исключительных случаях данный параметр может достигать значения 10.

Норма армирования железобетонных конструкций составляет 0.5% — 3 % площади арматуры от поперечного сечения бетонной конструкции.

В соответствии с СП весовая норма армирования для железобетонных конструкций установлена в рамках 20 кг — 430 кг на м3 бетона.

Таблица расхода арматуры на 1м3 бетона бетонного фундамента

Здесь указан вес армпрутов, который необходим для армирования железобетонных конструкций в связи с процентным содержанием в сечении плиты.

Расчет количества арматуры

До начала строительства желательно заранее рассчитать, сколько надо арматуры на плиточный или ленточный фундамент. Можно оптимально подобрать арматурные пруты, марку и массу заливки, размеры фундамента. Предварительные правильные расчеты уберегут финансовые средства от перерасхода.

В то же время приобретать следует наиболее качественные виды стройматериалов для ЖБК. Фундамент – это основа всего будущего здания и залог его долголетней службы.

Коэффициент армирования железобетонных конструкций

Установленные сверхнормы арматурные стержни не улучшает функциональность конструкции. При составлении схемы усиления учитывают контрольный параметр: коэффициент армирования на 1 м3 бетона, отражающий процентное отношение общей площади торцов прутов к площади поперечного сечения конструкции, которую они будут упрочнять.

Где искать процент армирования для железобетонных конструкций? В первую очередь минимальный процент армирования стоит посмотреть в таблице 16 «Руководства по конструированию ЖБК», в которой указаны минимальные проценты армирования всех типов армэлементов:

В таблице буквой А обозначена площадь сечения продольной арматуры у растянутой стороны фундамента, А’ – площадь возле сжатой стороны.

Данный параметр позволяет выяснить целесообразность схемы. В среднем для 1 кубического метра бетона должно приходиться примерно 60 кг арматурных прутьев. Если коэффициент армирования железобетонных изделий показывает на неверное использование металлостержней, то проектировщику придется поменять конфигурацию поперечного сечения или схему укрепления.

Таблица наименьшего процента армирования железобетонных конструкций в зависимости от типа армизделий и от класса применяемого бетона.

Можно двумя способами рассчитать, сколько надо арматуры на фундамент:

1. С помощью онлайн-калькуляторов, указав все нужные параметры: длину, ширину, высоту и тип фундамента и т. п. Однако, такие программы не учитывают все реальные обстоятельства объекта, поэтому все равно придется провести вручную некоторые расчеты.
2. Самостоятельно, зная информацию о размерах фундамента, классе бетона и величине нагрузки.

Согласно техническим требованиям СП 63 13330 2012 бетонное основание должно снабжаться минимум 2-мя слоями соединенных сеток армирования. Они создаются соединением стержней вязкой внахлест. Такое решение предпочитается в сегменте частного домостроении, а в промышленных масштабах строительства в основном применяются стальные прутья более высокого класса со сварочным соединением.

Однако, в каждой конкретной ситуации требуется провести индивидуальные вычисления. Найти процент армирования можно следующими двумя действиями:

1. вес армкаркаса следует разделить на массу заливки;
2. множить результат от деления на 100.

Данная формула подходит, чтобы рассчитать арматуру на фундаментную плиту, балку, стену, колонну.

Расчет армпрутов для возведения ленточного фундамента

Для лучшего понимания, как рассчитать арматуру на ленточный фундамент, алгоритм будет рассматриваться на примере.

Сначала рассчитаем расход арматуры на 1м3 бетона для усиления фундамента глубиной 1.1 метра, шириной 0,4 метра. В продольном армировании будут использоваться 14 прутов с сечением 12 мм, в поперечном – прутья диаметром 8 мм в качестве хомутов с шагом 30 см и соединяющие вертикальные прутья с 60-сантиметровым шагом.

Алгоритм расчета:

1. Вычисляется площадь поперечного сечения ленты: 110 Х 40 = 4400 кв.см.
2. Определяется площадь арматуры в поперечном сечении продольных прутьев: 14 Х 1.131 = 15.834 кв.см.
3. Находится процент содержания продольных прутьев согласно формуле: 15.834 : 4400 Х 100 = 0.359863%, что приблизительно равно 0.36 %.
4. В таблице расхода берутся значения из первой строчки и узнается вес продольной арматуры в кубометре бетона: 0.36 : 0.1 Х 7.85 = 28.26 кг.
5. На изготовление хомута понадобится 3 метра армпрута с диаметром 8 мм и массой 0.395 кг в одном метре арматуры. На 1 м³бетона фундамента пойдет 7 зажимов общим весом: 7 Х 0. 395 = 2.765 кг.
6. Вычисляется вес 4 соединительных поперечных прутьев 50-сантиметровой длины с диаметром 8 мм: 4 Х 0.5 Х 0.395 = 0.79 кг.
7. Рассчитывается, сколько весят армпрутья в 1 м³бетона для ленты, сложив результаты 4, 5 и 6 действий: 28.26 + 2.765 + 0.79 = 31.806 кг.

Зная расход арматуры на 1 м³ бетона и объем всей необходимой бетонной заливки, можно рассчитать общую массу стали, необходимой для усиления всего фундамента.

Дополнительно нужно не забыть рассчитать перехлесты армстержней, число элементов по укреплению углов.

 Расчет для монолитного перекрытия и плитного фундамента

Расчет разбирается на примере монолитного перекрытия высотой 20 cм, потому что это распространенная высота плит. Шаг армсетки 200 Х 200 мм, диаметр стержней 10 мм, дополнительные элементы для усиления выполняются из прутов диаметром 14 мм с шагом 200 мм.

Чтобы рассчитать арматуру на плиту, необходимо выполнить действия:

1. На 1 м2 монолитного перекрытия тратится 20 метров прутьев для связывания обоих слоев.
2. 1 м³бетона в плите занимает 5 кв.м площади, следовательно для вязки сеток понадобится 5 Х 20 = 100 метров прутов.
3. Вычисляется масса продольной арматуры для монолитного перекрытия. Масса метра арматуры 10 мм составляет 0.617 кг, тогда расход арматуры на 1 м2 монолитного перекрытия равен 100 Х 0.617 = 61.7 кг,
4. Для добавочных усилений потребуется 50 м прутов с диаметром 14 мм, один метр которых весят 1.21 кг. Тогда их общий вес равен 50 Х 1.21 = 60.5 кг.
5. На стальные каркасы, U-образные элементы потребуется 20 м металлических 10-миллиметровых стержней. Их общий вес будет равен 20 Х 0.617 = 12.34 кг.
6. После сложения результатов 3, 4 и 5 действий получается значение массы прутов в 1 м³бетона монолитного перекрытия: 61.7+60.5+12.34 = 134.54 кг.

Для окончательного расчета следует учесть расход для укрепления мест стыков со стенами, усиления в области нагрузок и другие элементы.

Расчет арматуры для плиты фундамента будет идентичным, но с поправкой на повышенную частоту укладки продольной арматуры в нижней части фундаментной плиты.

Важно! В монолитном перекрытии рабочая арматура с более частым шагом размещается внизу плиты. В фундаментной плите рабочая арматура размещается вверху плиты.

Важно! Если на плиту фундамента опираются стены, то на участках упора создается напряжение и армирующие элементы укладываются частым шагом и вверху, и внизу плиты. Это же касается и монолитной плиты перекрытия только в обратном порядке.

 Как рассчитать арматуру на фундамент столбчатой конструкции

Для примера рассчитывается расход стали для колонны с квадратным основанием 200 Х 200 мм. Используются 4 армпрута А500С с сечением 16 мм, а для поперечного укрепления — армпрута А240 с сечением 8 мм.

Алгоритм расчета:

1. Вычисляется площадь основания колонны: 20 Х 20 = 400 кв.см. Для данного сечения кубометр бетона по длине составит 11 м.
2. Общая площадь поперечного сечения армпрутьев будет равна: 4 Х 2.01 = 8.04 кв.см.
3. Вычисляется процент содержания продольных прутьев: 8.04 : 400 Х 100 = 2.01%.
4. Рассчитывается масса прутов: 2.01 : 0.1 Х 7.85 = 157.785 кг.
5. На 11-метровую колонну с шагом 25 см потребуется 45 хомутов.
6. На изготовление 1 хомута тратится 1 метр армстержня диаметром 8 мм и массой 0.395 кг. Следовательно, всего для куб бетона потребуется 45 Х 0.395 = 17.775 кг прутьев в качестве хомутов.
7. Сложив результаты 5 и 6 действий, станет известен общий вес стали для укрепления 1 кубометра колонны: 157.785 +17.775 = 175.56 кг.

В конкретном случае следует рассчитывать отдельно, учитывая нагрузки на колонну, от чего зависит минимальный процент армирования и количество арматуры на 1 м3 бетонной колонны.

К сведению! Для фундаментов под деревянные постройки и для плитных фундаментов, сооружаемых на плотных грунтах, используются армпруты из стали с минимальным диаметром 10 мм. Фундаменты под кирпичные или блочные дома армируются прутьями с диаметром 14 — 16 мм. Общепринятый шаг прутов 200 мм.

Важность расчета арматуры для плит фундамента

Правильно вычислить необходимую массу и метраж армстержней для любой конструкции важно с точки зрения долговечности будущего здания, устойчивости и безопасности людей, которые будут там находиться.

Внимательный расчет с учетом всех необходимых элементов армирования, их грамотное соединение позволит соорудить прочную надежную основу на века.

Минимальный и максимальный коэффициент армирования в различных железобетонных элементах

🕑 Время чтения: 1 минута

Минимальный коэффициент армирования — это наименьшее возможное количество стали, которое должно быть встроено в конструкционные бетонные элементы для предотвращения преждевременного разрушения после потери прочности на растяжение. Минимальный коэффициент армирования контролирует растрескивание бетонных элементов.

Максимальный коэффициент армирования — это наибольшая площадь стали, которая может быть помещена в бетонные элементы, такие как колонны и балки. В железобетонной балке дополнительное армирование сверх максимального коэффициента армирования не принесет пользы, поскольку бетон будет разрушен до того, как будет использована полная прочность стали.

Обрушение бетонной конструкции происходит внезапно и не имеет никаких признаков до разрушения. Максимальный коэффициент армирования обеспечивает экономию бетонных элементов и обеспечивает безопасность от хрупкого разрушения бетона.

Наконец, необходимая площадь армирования проектируемого бетонного элемента не должна превышать максимальный коэффициент армирования и должна быть меньше минимального коэффициента армирования. Следовательно, проектируемый элемент должен быть проверен на соответствие этому требованию.

В комплекте: 9 шт.0003

• Минимальный коэффициент армирования
  • 1. Минимальный коэффициент армирования в балках
  • 2. Минимальный коэффициент армирования в плитах
  • 3. Минимальный коэффициент армирования в однородном фундаменте

  90 Минимальный коэффициент армирования15 4. io 5 5. Минимальное усиление для Соединения между монолитными элементами и фундаментом

• Максимальный коэффициент армирования
  • 1. Максимальный коэффициент армирования в балках
  • 2. Максимальный коэффициент армирования в колоннах
• Минимальный коэффициент армирования на сдвиг
  • 1. Минимальный коэффициент армирования на сдвиг в балках
  • 2. Минимальный продольный и поперечный армирование в монолитных стенах
• Часто задаваемые вопросы 9002 минимального коэффициента армирования заключается в том, чтобы контролировать растрескивание и предотвращать внезапный отказ, придавая элементу достаточную пластичность после потери прочности бетона на растяжение из-за растрескивания.

  Строительные нормы и правила, такие как ACI 318-19, обеспечивает минимальный коэффициент армирования для различных железобетонных элементов, таких как балки и колонны.

  1. Минимальный коэффициент армирования в балках

  В железобетонных балках, если прочность на изгиб участка с трещинами ниже, чем момент, вызвавший растрескивание участка, ранее не имеющего трещин, то балка разрушится при образовании первого изгиба треснуть, не выказывая никакого беспокойства.

  Минимальный коэффициент армирования, который можно рассчитать с помощью уравнения, предоставленного ACI 318-19, может предотвратить преждевременный выход из строя бетонной балки. Минимальную арматуру для балок можно рассчитать, используя следующее выражение:

  Где:

  A _s,min : минимальная площадь стали, мм ²

  fc’: прочность бетона на сжатие, МПа

  fy: предел текучести стали, МПа

  b _w : ширина стенки в тавровой балке и ширина балки в прямоугольной балке, мм

  d: эффективная глубина, измеренная от предела сжатия бетона до центра стальных стержней, мм

  Рисунок-1: Продольные и поперечные арматурные стержни

  2. Минимальный коэффициент армирования в плитах

  Минимальная площадь армирования для плиты представляет собой температурную и усадочную арматуру, устанавливаемую для контроля трещин, вызванных усадкой бетона и колебаниями температуры. Не требуется предусматривать площадь армирования больше температурно-усадочной арматуры.

  As= ρbd Уравнение 2

  As: усадка и термоупрочнение, мм 9Рис. Коэффициент армирования в однородном фундаменте

  Минимальный коэффициент армирования для однородного фундамента такой же, как у плиты, т.е. коэффициент армирования при температуре и усадке.

  4. Минимальный коэффициент усиления в колоннах

  Минимальный коэффициент армирования колонн требуется для обеспечения сопротивления изгибу, который может возникнуть независимо от результатов анализа. Это также необходимо для уменьшения эффекта усадки и ползучести бетона при длительных сжимающих напряжениях.

  Минимальный коэффициент армирования в колонне предотвращает деформацию стальных стержней под длительной эксплуатационной нагрузкой. ACI 318-19 определяет минимальный коэффициент продольной арматуры для колонны, равный 0,01 общей площади колонны.

  5. Минимальная арматура для соединений между монолитными элементами и фундаментом

  Минимальная площадь арматуры, которая пересекает монолитную колонну или пьедестал и поверхность сопряжения с фундаментом, должна составлять 0,005 общей площади поддерживаемого элемента.

  Максимальный коэффициент армирования — это верхний предел количества стали, которое может быть помещено в бетонные элементы. Он обычно предоставляется по разным причинам, которые обсуждаются ниже:

  1. Максимальный коэффициент усиления в балках

  Максимальный коэффициент армирования балок предусмотрен для предотвращения разрушения бетона, что является нежелательным видом отказа и предотвращается кодом ACI. Это также позволяет избежать использования чрезмерной площади стали, что не дает реальных преимуществ. Следовательно, это помогает сэкономить при проектировании бетонных балок.

  Если балка имеет более высокий коэффициент армирования, чем максимальный коэффициент армирования, она называется переармированной бетонной балкой и обычно разрушается при сжатии.

  Переармированная бетонная балка разрушается при сжатии до того, как полностью используется потенциал стальных стержней. Максимальный коэффициент армирования балок можно рассчитать по уравнению 3.

  2. Максимальный коэффициент армирования в колоннах

  разработанные колонны аналогичны испытательным образцам в соответствии с ACI 318.19..

  Максимальный коэффициент армирования для колонн составляет 0,08 от общей площади колонны. Это обеспечивает экономию при проектировании колонн и предотвращает скопление стали, которое в противном случае препятствует правильной укладке бетона.

  На практике рекомендуется учитывать максимальный коэффициент армирования, равный 0,04 от общей площади колонны, чтобы избежать чрезмерного армирования в местах стыковки стальных стержней.

  Аналогично рассмотренному выше минимальному армированию на изгиб, ACI 318-19 устанавливает минимальный коэффициент армирования для поперечного сдвига в балках и т. д.

  1. Минимальный коэффициент поперечной арматуры в балках

  Минимальная площадь сдвиговой арматуры должна быть обеспечена во всех областях балки, где приложенный сдвиг превышает половину расчетной прочности бетона на сдвиг.

  Минимальная поперечная арматура (A _v,min ) в балках должна быть большей из следующих величин: s/f _yt ) Уравнение 4

  A 9Уравнение 5 напряжение стального стержня хомута, МПа

  2. Минимальное продольное и поперечное армирование в монолитных стенах

  Если прилагаемый в плоскости сдвиг (V _u ) монолитной стены равен или меньше значения, полученного из уравнения 6, используйте значения, указанные в таблице 1, в качестве минимального армирования как в продольном, так и в поперечном направлении.

  Однако, если сдвиг в плоскости (V _u ) больше, чем значение, полученное из уравнения 6, тогда ( ρt = 0,0025), а значение ( ρℓ ) является наибольшим из 0,0025 и результат уравнения 7.

  Где:

  h _w : высота всей стены от основания до верха, мм

  l _w : длина всей стены, мм

  Поперечная арматура для стен

  9,0207 > 9,207 Стержни деформированные

  207 0,0025

  Рис. 3: Продольные и поперечные арматурные стержни в бетонной стене

  Минимальное армирование — это самая низкая стальная зона, которая предотвращает раннее пластическое разрушение балки, когда бетон теряет свою прочность на растяжение из-за приложенных нагрузок.

  Почему в балке предусмотрена арматура с минимальным сдвигом?

  1. Для предотвращения внезапного обрушения балки при разрыве бетонного покрытия и потере связи с растянутой сталью.
  2. Чтобы избежать хрупкого разрушения при сдвиге, которое может произойти без поперечной арматуры
  3. Предотвратить разрушение при растяжении из-за усадки и термических напряжений, а также внутренних трещин в балке
  4. Для удержания продольных стальных стержней во время бетонирования.

  Каков минимальный коэффициент армирования в колонне?

  Минимальный коэффициент армирования колонны составляет 0,01.

  Как рассчитать минимальную площадь армирования колонны?

  Минимальная площадь арматуры в колонне равна общей площади колонны, умноженной на 0,01.

  Почему в плитах используют усадочное и температурное армирование?

  Бетонная плита расширяется и сжимается при колебаниях температуры. Когда свежий бетон схватывается и быстро теряет влагу, бетон дает усадку и создает напряжение в бетоне. Сжатие и расширение бетона приводит к развитию трещин, если это не учтено при проектировании.
  Итак, термоусадочное армирование предназначено для предотвращения образования трещин из-за колебаний температуры и усадки бетона

  Подробнее

  Проектирование прямоугольной железобетонной балки

  Руководство по проектированию и детализации железобетонных плит IS456: 2000

  Процент стали в балках, колоннах, фундаментных плитах

  Содержание

  Процентное содержание стали является важным понятием при проектировании зданий. Без использования максимального и минимального значений процентного содержания стали невозможно получить окончательные детали армирования. После проектирования модели здания с использованием ручного или программного метода важно сравнить окончательный результат с заданными максимальными и минимальными значениями.

  Если процентное содержание стали в балках, колоннах, плите и фундаменте превышает допустимые значения, то стоимость проекта увеличивается, в то же время это приводит к снижению прочности конструкции здания. Поэтому важно знать максимальные и минимальные значения процентного содержания стали в железобетонных конструкциях.

  Тип ненапрягаемой арматуры	Размер стержня/проволоки	fy, МПа	9009 2 Минимальный коэффициент продольного армирования, 0ρ 104 ℄ 2	Минимальное поперечное Коэффициент армирования , ρt
  Стержни деформированные	≤ № 16	≥420	0,0012	0,0020
  <420	0,0015	0,0025
  Сварная арматура	≤ MW200 или MD200	Любой 9017 0,02000
  Арматура деформированная или сварная	Любая	Любая

  Доля стали в здании

  Максимальные и минимальные значения армирования согласно спецификациям зависят от факторов, описанных ниже.

  1. Состояние нагрузки
  2. Несущая способность грунта
  3. Высота колонны и длина балки
  4. Диаметр стержня

  1. Условия нагрузки

  Нагрузка — это первый фактор, влияющий на значения армирования балки, колонны, плиты и фундамента, он зависит от общей суммы нагрузки (поперечной или гравитационной). Если сумма интенсивностей велика, то значения армирования увеличиваются, а если нагрузка меньше, то значения армирования, наоборот, уменьшаются.

  Изгибающий момент от приложенной нагрузки

  2. Несущая способность грунта

  Несущая способность грунта выражается в единицах кН/м2, это зависит от типа состояния грунта на площадке. Чем выше значение несущей способности, тем выше прочность здания. При проектировании зданий учитываются три типа грунтовых условий, которые относятся к рыхлым, средним и скальным грунтам. Например, если мы рассматриваем проект здания в рыхлом грунте и с меньшей несущей способностью, требуется меньшее количество значений арматуры.

  3. Высота колонны и длина балки

  Высота колонны и длина балки — это третий фактор, влияющий на значения армирования. Если такие размеры, как высота и длина, увеличиваются, то значения армирования увеличиваются, чтобы противостоять общей нагрузке на здание.

  4. Диаметр прутка

  Для основных малоэтажных зданий предпочтительны стержни диаметром 12 мм и 16 мм, если мы увеличим диаметр стержня после 16 мм, процент стали увеличится в конструкции здания.

  Стержни диаметром 12 мм и 16 мм

  Максимальные и минимальные значения в соответствии со стандартами кодов IS

  Минимальное и максимальное процентное содержание армирования для балки, колонны, плиты и фундамента показано в таблице ниже, которая соответствует положениям кода IS

  .

  Примечание. Процент армирования будет меняться в зависимости от технических характеристик здания, показанного ниже, только для образовательных целей, чтобы получить знания в концепции.

  С. №	Элемент конструкции	Минимальный процент	Максимальный процент
  1	Луч	1%	2%
  2	Столбец	1%	6%
  3	Плита	0,7%	1%
  4	Фонд	0,7%	0,8%

  Полная концепция минимальных и максимальных процентных значений объясняется на моем канале YouTube, пожалуйста, нажмите здесь, чтобы посмотреть.
