Содержание

Тройная розетка в один подрозетник: установка и подключение

Плюсы и минусы тройных розеток

Современные квартиры оснащаются все большим количеством бытовой техники. Поэтому спрос на большее количество розеток растет постоянно, особенно в больших помещениях. Для решения этой проблемы многие владельцы квартир предпочитают устанавливать блоки из трех и более розеток.

Установка тройных розеток становится все более популярной благодаря многочисленным преимуществам:

Надежное и безопасное крепление.

Отсутствие необходимости в дополнительной проводке.

Возможность быстро перейти от одинарных к тройным розеткам, повысив при этом общую функциональность электрической системы дома.

Простой и быстрый ремонт при возникновении неисправностей.

Простота установки, удобство использования и относительно доступная стоимость.

Несмотря на очевидные преимущества, многие люди предпочитают устанавливать несколько розеток в одном месте, а не использовать один блок. В основном это связано с потенциальными недостатками, которые присущи таким изделиям.

К числу недостатков относятся:

Механическая нагрузка на гнездо резко возрастает. Со временем она начинает изнашиваться и в конце концов достигает критического состояния. Это может привести к серьезным проблемам, начиная от мелких неисправностей и заканчивая коротким замыканием.

Использование тройной розетки для питания нескольких устройств может привести к чрезмерной электрической нагрузке, что может вызвать неисправность как проводки, так и самого устройства, если не учесть этого.

Большие габаритные размеры увеличивают вероятность механических повреждений, особенно в случае четверных розеток и розеток с еще большим количеством делений.

Если обычные расчеты нагрузки выполняются с некоторым запасом, блок тройных розеток будет оптимально выполнять свои функции, обеспечивая более комфортные и удобные условия для использования бытовых приборов.

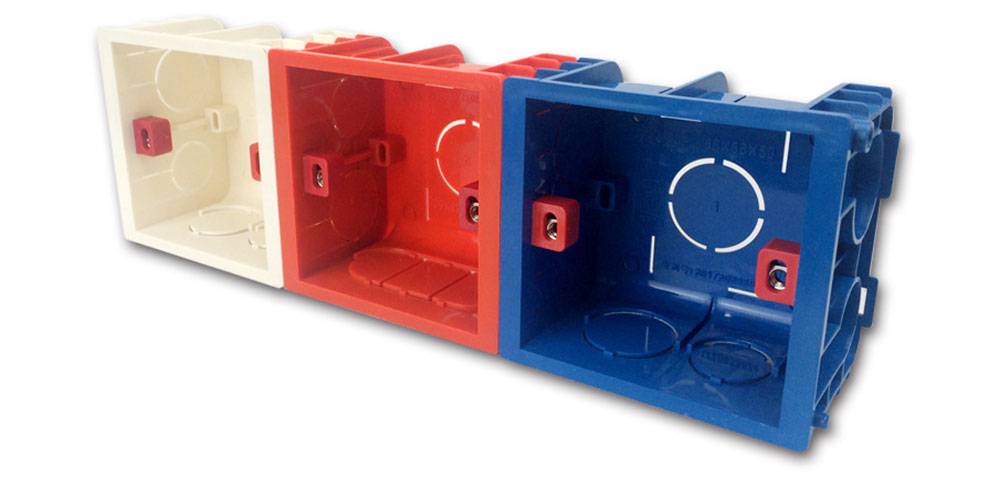

Требования к подрозетникам

Не существует точного свода правил размещения коробок для скрытых электрических розеток. Любой монтаж электропроводки должен осуществляться в соответствии с правилами пожарной безопасности. Кроме того, строительные нормы и правила (снип) устанавливают стандарты того, где должны располагаться розетки в помещении.

Постараемся объединить все обстоятельства, при которых установка подрозетников не окажет негативного влияния на работу.

Коробки должны быть изготовлены из прочного материала, способного выдержать силу, с которой вилка вынимается из розетки. Кроме того, она не должна иметь возможности быть выдернутой из стены вместе с розеткой. Подрозетники, предназначенные для установки на раствор (обычно штукатурку или алебастр), имеют на своей внешней поверхности выштампованные гребни, пазы и крючки, что помогает при креплении. Технологические отверстия для прокладки проводки также выполняют функцию фиксаторов.

Густой, вязкий раствор заполняет все трещины и щели, делая практически невозможным отсоединить корпус, не повредив стену или не разбив пластик.

Большинство подрозетников состоит из различных видов пластика. Он экономичен, при этом является диэлектриком и не подвержен разрушению от влаги.

Формованные ребра на внутренней стороне коробок предназначены для надежного крепления розеток. Многие помнят квартиры советской постройки, в которых были розетки, которые легко вылетали из стены при небольшом нажиме. Раньше такие электрические розетки изготавливались из металла, мало того, что это было опасно, так еще и распорки не могли сцепиться с его гладкой поверхностью.

Подрозетники также оснащены отверстиями для надежного крепления с помощью винтов.

Пластик, используемый для изготовления розеток, не должен быть легковоспламеняющимся. Это условие не распространяется на бетонные или кирпичные стены. Однако обои на стене или мебель вокруг розетки могут воспламениться от горящей вилки.

Возможность соединить несколько розеток с помощью стандартных зажимов является очень выгодной. Это дает возможность собрать каркас любого размера.

Основные разновидности и конструкции розеток

Основные разновидности розеток могут быть классифицированы по типу применяемого напряжения, материалу, из которого они изготовлены, и типу установки.

1. По типу напряжения:

2. По материалу:

розетки из пластика

розетки из металла

розетки из керамики

3. По типу установки:

встраиваемые розетки (также называемые «накладные» розетки)

подвесные розетки (для установки на высоте, например, на потолке)

столешничные розетки (для установки на столе или на кухонных поверхностях)

4. По типу заземления:

Конструкции розеток могут также различаться в зависимости от производителя и страны использования. Например, в Европе часто используются круглые розетки, а в Азии — четырехугольные. В конструкцию розеток могут входить различные функции, такие как защитные заслонки для предотвращения случайных контактов с электрическими выводами или устройства с автоматическим отключением при перегрузке.

Комплектующие для сборки тройной розетки

Для сборки тройной розетки понадобятся следующие комплектующие:

Тройные розетки: три розетки с соответствующим количеством контактов и применяемой напряженности.

Подрозетники: подрозетники, которые подходят к типу тройных розеток, и выбрать подходящую модель под цвет и дизайн стен.

Крепления: в зависимости от типа установки, необходимо выбрать подходящие крепления, такие как винты или зажимы, для крепления подрозетника и розеток к стене или поверхности.

Провода: необходимо подобрать как минимум три провода, для подключения каждой розетки к вводящим проводам в стене, а также для подключения к земле, если используется заземление.

Стяжки: стяжки помогут организовать провода и обеспечить более аккуратный вид.

Инструменты: для установки тройной розетки понадобятся базовые инструменты, такие как отвертки, кусачки и пассатижи.

Важно выбрать качественные комплектующие, соответствующие стандартам безопасности и электротехническим требованиям, а также не нарушать нормы безопасной установки и подключения розеток.

Монтаж тройной розетки

Перед началом монтажа важно осмотреть участок, где будут установлены розетки, и подготовить необходимые материалы.

Разметка. Первым шагом в установке тройной розетки является разметка места ее установки на стене. Убедитесь, что поблизости нет проводов или труб, которые могут быть повреждены при сверлении отверстий для установки. Отметьте карандашом место установки розеток и с помощью линейки или уровня.

Высверливание отверстия в стене. После того как вы определили точное место для установки розеток, пришло время начать сверлить отверстия в стене, в которые будут вкручиваться шурупы для последующего крепления розеток. Для этого используйте электродрель со специальными насадками . Фиксация подрозетника. Вставьте пластиковые дюбели в каждое отверстие и плотно задвиньте их внутрь, чтобы они не выскочили во время дальнейшей работы с розетками.

Подключение. После этого приступайте к подключению кабелей; начните с отвинчивания клемм на задней стороне каждой розетки и пропустите свободные концы через соответствующие отверстия. Убедитесь, что клемма подключения кабеля заземления имеет изоляционную оболочку по всему периметру, поместив внутрь основного корпуса розетки, прежде чем выполнить два других соединения между жилой и нейтралью в соответствии с маркировкой, указанной на обратной стороне корпуса каждой клеммы. Подключите все три кабеля (вместе с дополнительными заземляющими/разъединительными выключателями, если требуется) с помощью локтевых щипцов и соберите все компоненты в фиксированное положение, после чего закрепите винты и зажимы, расположенные на задней стороне, и плотно закрепите передние винты. Подключите питание и проверьте правильность работы, прежде чем завершить процесс установки.

Правила и техника безопасности при установке

Правила и техника безопасности при установке розеток очень важны, чтобы избежать поражений электрическим током и обеспечить безопасную работу домашних электроприборов. Вот несколько рекомендаций:

Всегда отключайте электропитание во время установки розеток. Это предотвращает возможные контакты с живыми проводами.

Перед установкой проверьте, что подразумеваемое количество контактов на розетке соответствует вашим потребностям и применяемому напряжению.

Установка розеток должна проводиться на безопасном расстоянии от водопроводных и газовых труб, чтобы исключить их непреднамеренный контакт.

Всегда используйте соответствующие инструменты и оборудование, чтобы избежать повреждения розетки или проводов.

Избегайте ненадежного крепления розеток на поверхности или стене. Хорошо закрепите все элементы.

Никогда не трогайте голыми руками живые провода или провода с подключенным питанием. Планируйте все подключения заранее и избегайте прямого контакта с электрическими выводами.

Убедитесь, что все провода подключены к соответствующим контактам на розетках.

Оставляйте достаточно пространства между установленными розетками для обеспечения хорошей вентиляции и предотвращения перегрева.

Если вы сомневаетесь в своих знаниях и опыте в установке розеток, лучше обратиться к квалифицированному электрику.

Эти рекомендации помогут вам избежать неприятных ситуаций в процессе установки розеток и обеспечат безопасность при эксплуатации электрических установок в доме.

Как правильно установить розетки

Установка розетки – одна из распространенных работ, связанных с электричеством. Процесс не является сложным, однако требует знаний о правилах и этапах этой работы.

Как правильно устанавливать розетки

Монтаж электрической розетки начинается с планирования. Необходимо определиться, в каком месте помещения устанавливать эту конструкцию, что связано с расположением электрических приборов, которые будут к ней подключаться.

Если устройство для подключения предполагается установить в помещении с повышенной влажностью, например, в ванной, то место монтажа должно находиться минимум в полуметре от труб, раковины, батареи. Конструкция должна обеспечивать повышенную прочность и защищенность от воздействия влаги.

Перед установкой следует предварительно рассчитать мощность, необходимою для точки питания, где розетка будет установлена. Она не должна испытывать повышенную нагрузку во избежание выхода из строя.

Сечение кабеля зависит от материала, вида проводки, тока и мощности.

Какие инструменты и оборудование нужны

Для установки понадобится:

Подрозетник.

Установочные коробки.

Дрель для штроба под кабель или штроборез.

Перфоратор с алмазной головкой для прорезания полости в стене.

Шуруповерт.

Плоская и крестовая отвертки.

Плоскогубцы.

Кусачки для обрезки проводов.

Провод требуемого сечения.

Нож для зачистки проводов.

Цементный раствор, гипс или штукатурная смесь для фиксации подрозетника.

Также понадобятся уровень и рулетка. Перечень необходимых инструментов зависит от того, устанавливается внутренняя или наружная розетка.

Space photo created by pvproductions — www.freepik.com

Как поэтапно установить электрическую розетку

Первый этап установки внутренних розеток заключается в разметке и вырезании отверстий под коробки. Устройство должно располагаться на расстоянии 30-100 см от пола. Место установки помечается с помощью карандаша.

Необходимая длина кабеля равняется расстоянию от помеченного места монтажа до распределительного щитка с небольшим запасом.

Монтаж внутренней розетки производится в подрозетник, устанавливаемый в предварительно сделанное углубление в стене. Его функция заключается в защите от попадания посторонних предметов.

Этапы установки внутренней розетки:

Снять с устройства изоляцию с помощью ножа или клещей для оголения жил.

Снять переднюю панель. Это позволит получить доступ к болтам, фиксирующим устройство в подрозетнике.

Завести жилы кабеля до упора в соответствующие отверстия и надежно зафиксировать их там болтами.

Обмазать подрозетник шпаклевочной смесью и установить его в полость стены.

Установить устройство в подрозетник и закрепить его с помощью болтов подрозетника или при помощи собственных фиксаторов в виде «распорных лапок». Применение сразу обоих способов усилит надежность крепления.

Установить на место переднюю панель.

Так осуществляется монтаж одинарной или двойной внутренней розетки.

Для установки устройства наружного типа подрозетник не требуется. На стене оно закрепляется с помощью саморезов. Кабель прокладывают в штробы или просто закрепляют на стене.

Количество гнезд во внутренней розетке может быть различным. Наиболее часто используются устройства с одним или двумя гнездами. При установке конструкции с тремя гнездами применяют розеточный блок. Он представляет собой одинарные устройства, объединенные в единый корпус. Под каждую розетку в блоке устанавливают собственный подрозетник. Питающий кабель подводят к одной из розеток, а остальные соединяются кабельными перемычками.

Этапы монтажа наружной розетки:

Снять переднюю панель.

Закрепить устройство к стене саморезами.

Подключить питающий кабель.

В передней панели сделать вырез под кабель небольшого размера. Для этого можно использовать ножницы по металлу.

Установить на место переднюю панель.

Закрыть канал для кабеля.

Существует вариант установки розетки с заземлением. Это применяется, когда к ней предполагается подключать мощную технику, например, холодильник, стиральную или посудомоечную машину, водонагревательный котел.

Отличие заключается в том, что к розетке подводят и подключают жилу заземления. Для монтажа обычной розетки используется двужильный кабель, а для устройства с заземлением – трехжильный.

Такой способ используется для внутренних и наружных розеток.

House photo created by rawpixel.com — www.freepik.com

В чем различия монтажа розеток разных видов?

Существуют различные виды розеток – от классических образцов до современных моделей. Разница в их исполнении зависит от страны-изготовителя.

По способу установки они разделяются на встроенные, накладные и переносные. Встроенные конструкции монтируют в стенах из железобетона и кирпича. Накладные целесообразно устанавливать на тонкие перегородки из гипсокартона, ДСП и МДФ.

Если необходима установка розетки под открытым небом, то используется выносной вариант. Такое устройство для уличного монтажа обладает дополнительной защитой в виде крышки.

При необходимости подключать несколько электрических приборов монтируют двойную розетку.

При наличии в одном месте трех энергопотребителей используют тройной вариант.

Существует возможность монтажа четверной розетки.

Отличным вариантом для установки в детскую комнату служат конструкции со шторкой.

Современные модели предусматривают модели с крышкой для помещений с повышенной влажностью. Дополнительные детали и механизмы крепятся при помощи винтов и специальных захватов.

Правила безопасности в процессе монтажа

Перед началом монтажа в целях безопасности необходимо отключение электричества, которым снабжается помещение. Чтобы убедиться в том, что произошло обесточивание, следует поднести к цепи индикатор напряжения.

Работу по установке следует осуществлять в резиновых перчатках во избежание удара электрическим током. При долблении ниши целесообразно надевать защитные очки и респиратор.
