Плиты перекрытия многопустотные размеры: Плиты перекрытия пустотные железобетонные ПК ЖБИ, купить, цена в Москве все размеры

Содержание

все виды и стандартные размеры

Содержание

  • Назначение конструкции
  • Многопустотные железобетонные панели ПК
  • Сборные ребристые (П-образные) панели
  • Сплошные доборные конструкции
  • Монолитные конструкции

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

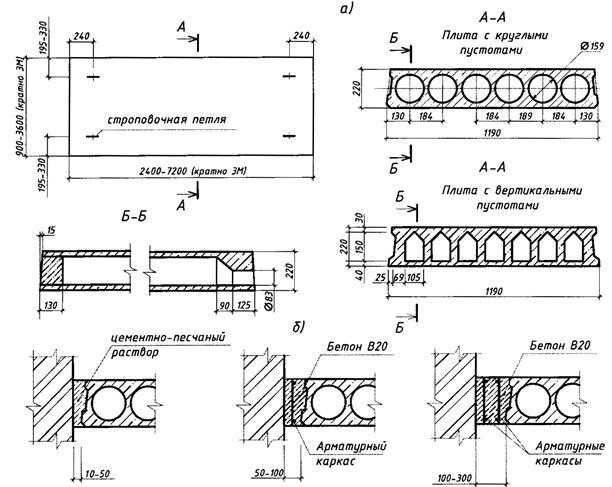

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

  • круглыми;
  • овальными;
  • полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

  1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
  2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
  3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

  • 6 м.
  • 12 м.
  • 18 м (редко).

Таблица размеров ребристых плит

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

Сплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

Какие бывают плиты перекрытия, их классификация, толщина и другие размеры, особенности использования и обзор преимуществ

Перекрытия представляют собой горизонтальные диафрагмы, которые разделяют постройки на этажи. Основным предназначением является восприятие нагрузок от оборудования, людей, мебели. Также перекрытия необходимы для выполнения роли диафрагмы жесткости, обеспечивающей общую устойчивость здания.

  • Что такое плиты перекрытия?
  • Основные функции и характеристики
  • Классификация плит перекрытий
  • Виды железобетонных многопустотных плит
  • Принципы обозначения марки железобетонных многопустотных ПК
  • Преимущества некоторых типов плит перекрытий

Что такое плиты перекрытия?

Общеизвестно, что перекрытия являются несущей горизонтальной конструкцией любого строения и предназначены для разделения между собой этажей. Различают чердачные и междуэтажные типы. Во время строительства и при дальнейшей эксплуатации дома, именно на перекрытия ложится чрезвычайно большая нагрузка, так как, кроме своего веса, они должны выдержать тяжесть расположенной над ними части здания.

Основные элементы, состоящие из тяжелых сборных железобетонных плит, называют частями перекрытий. Звукоизоляцию и тепло обеспечивает верхняя часть, а нижняя выступает в роли потолка.

В строительном производстве такие плиты, как правило, делают из бетона либо железобетона. Отличительной чертой ребристых железобетонных конструкций является наличие промежутка между ребрами, составляющего около 150 см. В качестве перекрытий могут также выступать железобетонные балки, достаточно плотно пригнанные друг к другу. В таких случаях в балочных перекрытиях между балками рекомендуется вставлять особые вкладыши и бетонировать образовавшийся между ними промежуток.

В список наиболее часто используемых типов плит можно добавить сталекаменные перекрытия. Приобрести их без особых проблем можно в любом магазине строительных материалов, но монтировать лучше в промышленных условиях.

В жилых домах либо коттеджах, имеющих кирпичные, блочные или бетонные стены, наиболее часто в качестве перекрытий применяют железобетонные конструкции. Их располагают как вдоль здания, так и поперек, в зависимости от особенностей проекта. Материалом для плит, в этом случае, может быть легкий либо обычный тяжелый бетон марки 200 и более. Очень часто, с целью уменьшения веса плит, а также экономии бетона, их делают с продольными пустотами круглой формы. Ширина плит может колебаться в пределах 600-2400 мм, при длине 2400-6600 мм. При необходимости, для больших пролетов без дополнительной установки опор, могут быть выпущены перекрытия с длиной конструкции до 12000 мм.

Основные функции и характеристики

Плита представляет собой прямоугольный плоский кусок металла, камня либо другого материала и является составной частью здания. В строительстве этот элемент несет на себе полный вес других частей строения.

Основными характеристиками для перекрытия являются:

  • прочность, ввиду необходимости выдерживать большие расчетные нагрузки;
  • жесткость, так как в перекрытии не должно быть ощутимых перегибов даже под воздействием значительных нагрузок. Допустимой величиной является 1/200 пролета для перекрытий чердаков и 1/250 пролета для перекрытий между этажами;
  • звукоизоляция должна обеспечивать достаточную защиту помещения от переноса звуков из других помещений, расположенных по соседству;
  • теплозащита;
  • огнеупорность;
  • экономичность предполагает наименьший вес при небольшой толщине;
  • индустриальность всех элементов.

Общая цена конструкций, как правило, составляет 15-20 процентов общей стоимости всего здания. Поэтому правильный и рациональный подход к выбору конструкции перекрытий поможет значительно снизить уровень финансовых затрат и сохранить при этом все необходимые эстетические и эксплуатационные качества строения.

При грамотно подобранных и скоординированных размерах конструктивных элементов дома, в строительстве можно будет применять исключительно стандартные части.

Классификация плит перекрытий

Какими бывают плиты перекрытия? Железобетонные конструкции классифицируют по разнообразным параметрам, таким как толщина плит, тип опоры плиты на несущую конструкцию, наличие и размещение пустот в теле плиты.

Однако, как правило, конструкции разделяют следующим образом:

  1. Пустотные, наиболее широко используемые при обустройстве межэтажных перекрытий. Их применяют при строительстве домов из бетона, кирпича и стеновых блоков. Лучшей тепло- и звукоизоляции способствует наличие в плитах воздушных полостей.
  2. Ребристые, предназначенные для строительства кровли зданий промышленного назначения, таких как ангары, гаражи, склады. Зачастую такие помещения не отапливаются.
  3. Монолитные, представляющие собой железобетонные конструкции сплошного армированного типа. Такие перекрытия отличает гораздо большая прочность, чем у других видов плит. Монолитные конструкции нашли применение при строительстве многоэтажных зданий, в условиях увеличенной силовой нагрузки на конструкцию.

Виды железобетонных многопустотных плит

Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.

Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:

  • железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
  • конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
  • железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.

Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:

  • 2ПКТ — для опирания по трем сторонам;
  • 1ПКК — для опирания по четырем сторонам.

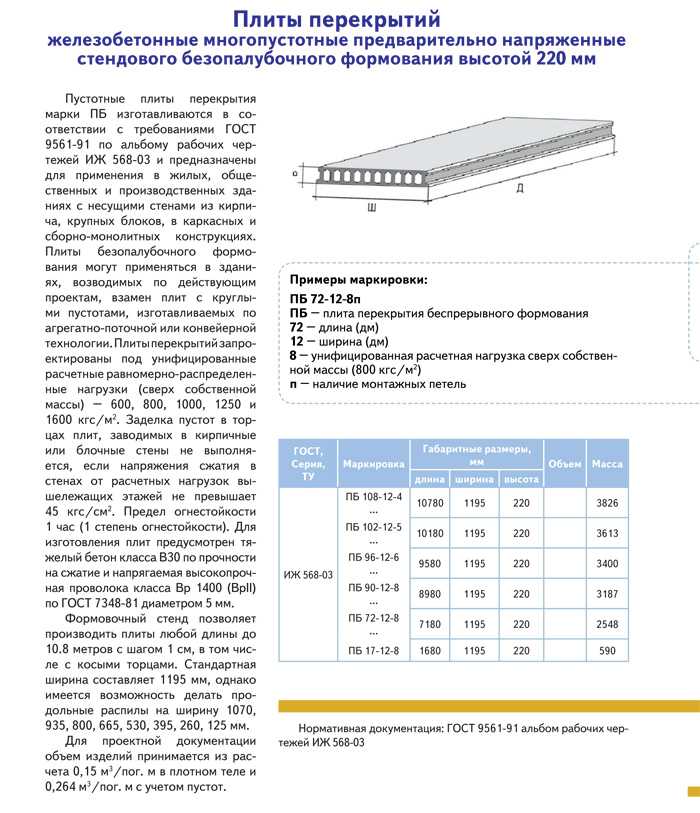

Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.

Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.

Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.

Приведенные в конце маркировки буквенные символы указывают:

  • АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
  • т – данная плита выполнена из тяжелого бетона;
  • а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.

Принципы обозначения марки железобетонных многопустотных ПК

Для условного обозначения марок многопустотных железобетонных плит перекрытий принято использовать 3 группы, состоящие из букв и цифр.

Первая группа служит для обозначения типа продукта, его габаритных размеров и вида бетона, а также класса напрягаемой арматуры.

Вторая группа предназначена для указания расчетной нагрузки на изделие, измеряемое в килопаскалях, а также нормативный номер по несущей способности. При этом также обозначается класс напрягаемой арматуры для заранее напряженных плит.

Третья группа обозначает дополняющие характеристики, которые необходимы для отражения особых условий использования железобетонных перекрытий и специфических нюансов таких конструкций.

Согласно правилам нанесения маркировки на перекрытия, все необходимые показатели наносят на боковую поверхность плит. Маркировочные надписи принято подразделять на монтажные, основные и информационные. Основные, в свою очередь, состоят из:

  • марки железобетонной конструкции;
  • названия предприятия, изготовившего продукт и зарегистрированного товарного знака производителя;
  • штампа, подтверждающего прохождение технического контроля.

Преимущества некоторых типов плит перекрытий

Среди специалистов наибольшее распространение получили пустотные конструкции, имеющие некоторые преимущества по сравнению с монолитными:

  • ввиду достаточно больших масштабов производства, стоимость таких плит весьма доступна даже для обычного частного застройщика;
  • пустоты, присутствующие в теле плиты, повышают уровень звукоизоляции перекрытия;
  • через пустоты удобно прокладывать различные коммуникации, такие как сигнализацию или электрокабель;
  • пустоты существенно уменьшают вес плиты, тем самым значительно облегчая нагрузку на фундамент;
  • применяя заранее напряженную арматуру в конструкции плиты, можно заметно повысить ее как прочностные, так и эксплуатационные качества.

Железобетонные плиты, применяемые в качестве перекрытий, являются экономически выгодным выбором и позволяют смонтировать основной каркас здания в минимальные сроки.

Полый сердечник | Flexicore & Extruded Hollow Core Slab

Columns

Hollow Core Plank

Stadia

Wall Panels

Precast Concrete Wall Panels:

Solid Architectural Wall Panels:

Insulated Foundation Wall Панели:

Сплошные стеновые панели фундамента

Сплошные стеновые панели сдвига:

Пустотные доски — экономичное и универсальное решение для полов и крыш практически для любого строительного проекта.

В основном используется для полов и настила крыш, пустотелые плиты представляют собой сборные железобетонные плиты с рядами полых внутренних труб для экономичности и стальной арматурой для дополнительной прочности. Полые внутренние пространства пустотелых досок делают плиты намного легче, чем плиты перекрытий той же толщины, сохраняя при этом одинаковую прочность. Полые трубы также снижают материальные и транспортные расходы.

Компания Molin Concrete предлагает два типа бетонных плит с пустотелыми элементами: Flexicore и экструдированные. Наши варианты продукции обеспечивают необходимую гибкость конструкции и структурную стабильность, сокращая при этом время выполнения заказа. Свяжитесь с нами, чтобы более подробно обсудить варианты пустотелых досок.

Выгоды/преимущества пустотелых досок:

  • Быстрая установка для сокращения трудозатрат и затрат на месте
  • Способность охватывать большие открытые пространства для обеспечения гибкости конструкции
  • Непрерывные внутренние пустоты для дополнительной структурной устойчивости и снижения веса и стоимости
  • Звукоизолированные, огнестойкие и не требующие особого ухода
  • Высокая несущая способность для широкого спектра применений

Области применения пустотелых досок:

Пустотные доски являются отличным вариантом для жилых, коммерческих и промышленных зданий любого размера благодаря своей прочности, экономичности и огнестойкости. Общие области применения включают кровельные и напольные покрытия для многоквартирных домов, многоэтажных зданий, жилых домов на одну семью, школ и т. д.

Пустотные доски обычно используются с предварительно напряженными балками и сборными колоннами Molin, обеспечивая полную структурную стабильность и свободу проектирования. Сборный железобетон отливается в контролируемой среде, чтобы обеспечить однородность и прочность бетонной плиты.

Наша гибкость при заливке пустотелых бетонных досок позволяет найти эффективные решения для ваших полов и крыш. Свяжитесь с нами, чтобы обсудить, какие сборные элементы будут полезны для вашего следующего проекта.

Эстетическая информация

Техническая информация

Эстетическая информация

Molin Concrete Products предлагает архитектурный сборный железобетон практически любого цвета, формы или текстуры для удовлетворения эстетических и функциональных требований проектировщика. Эти образцы представлены только в качестве вспомогательного средства при продаже. они представляют общие цвета и текстуры бетонных архитектурных сборных изделий Molin. Компания Molin может создавать индивидуальные композиции смесей для получения желаемых цветов. Эта книга образцов призвана стать «отправной точкой» для архитекторов и дизайнеров.

Свяжитесь с Molin Concrete Products, чтобы запросить образцы архитектурного сборного железобетона, позвонив по телефону 651-786-7722 или отправьте нам электронное письмо по адресу [email protected]

Техническая информация

Компания Molin Concrete Product Company предлагает сертифицированные предварительно напряженные/сборные железобетонные изделия в широком диапазоне размеров и конструкций для удовлетворения конкретных потребностей вашего проекта. Узнайте больше о возможностях каждого из наших продуктов, загрузив соответствующую таблицу нагрузки или связавшись с Molin по телефону 651-786-7722 или по электронной почте [email protected]

Файлы PDF можно открывать в любой стандартной программе чтения PDF. Для наших файлов DWG требуются специальные шрифты. Добавьте следующие файлы в папку со шрифтами САПР:

  • FRC.SHX
  • СИМПЛЕКС.SHX
  • ВФРК.SHX

Типы бетонных плит – конструкция, стоимость и применение

🕑 Время чтения: 1 минута

Железобетонная плита является важным конструктивным элементом и используется для обеспечения плоских поверхностей (полов и потолков) в зданиях. На основе предоставленной арматуры, поддержки балки и соотношения пролетов плиты обычно классифицируются на односторонние плиты и двусторонние плиты. Первый поддерживается с двух сторон, а соотношение длинного и короткого пролета больше двух. Однако последний поддерживается с четырех сторон, а соотношение длинного и короткого пролета меньше двух.

Различные условия и положения требуют выбора подходящей и экономичной бетонной плиты с учетом типа здания, архитектурной планировки, эстетических особенностей и длины пролета. Таким образом, бетонные плиты подразделяются на плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты на уклоне, прочные плиты и композитные плиты.

Состав:

  • 1. Односторонние плиты на балках
  • 2. Односторонняя балочная плита (Ребристая плита)
  • 3. Вафельная плита (решетчатая плита)
  • 4. Плоские плиты
  • 5. Плоские плиты
  • 6. Двусторонние плиты на балках
  • 7. Пустотная плита

    • 9005 Плита

  • 9.0y Палуба плита
  • 10. Композитная плита
  • 11. Странная плита
  • 12. Плита на класс
    • 1. Плита на земле
    • 2. Установленная плотная плита
    • 3. Вафельная плотная плита
  • Часто задаваемые вопросы

    • .

1. Односторонние плиты на балках

Метод заливки на месте используется для возведения односторонних плит на балках, который включает фиксацию опалубки с последующей установкой арматуры и, наконец, заливкой свежего бетона.

Односторонние плиты на балках наиболее подходят для пролетов 3-6 м и временной нагрузки от 3 до 5 кН/м 2 . Их также можно использовать для больших пролетов с относительно более высокой стоимостью и большим прогибом плиты. Однако необходима дополнительная опалубка для балок.

Рис. 1: Односторонняя плита на балках

2. Плита с односторонними балками (ребристая плита)

Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, поддерживаемой
железобетонными ребрами (или балками). Ребра обычно сужаются и
равномерно распределены на расстояниях, не превышающих 750 мм. Ребра поддерживаются
на балках, опирающихся на колонны.

Бетонная плита с односторонними балками подходит для пролетов 6–9 м и временных нагрузок 4–6 кН/м 2 . Из-за глубоких ребер количество бетона и стали относительно невелико, но требуется дорогая опалубка.

Рис. 2: Односторонняя ребристая плита

3. Вафельная плита (решетчатая плита)

Это тип железобетонной плиты, которая содержит квадратные решетки с глубокими сторонами. Процесс возведения вафельных плит включает в себя закрепление форм, установку коробов на опалубку, установку арматуры между плитами, монтаж стальной сетки поверх коробов и заливку бетона.

Решетчатые плиты подходят для пролетов 9–15 м и временных нагрузок 4–7 кН/м 2 . Опалубка, в том числе с применением поддонов, стоит достаточно дорого.

Рис. 3: Вафельная плита

4. Плоские плиты

Плоские плиты могут быть выполнены в виде односторонних или двусторонних плит и непосредственно опираться на колонны или стены. Он прост в строительстве и требует простой опалубки.

Плоские плиты наиболее подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН/м 2 . Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть выполнены в виде плит с пост-напряжением.

Преимущества использования плоских плит включают недорогую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины имеют низкую способность к сдвигу и относительно низкую жесткость, что может привести к заметному прогибу.

Рис. 4: Плоская плита

5. Плоские плиты

Обычно это усиленная плита, поддерживаемая непосредственно колоннами или крышками, без использования балок. Этот тип плиты, как правило, прост в изготовлении и требует небольшой опалубки. Нагрузки передаются непосредственно на колонны.

Плоские плиты наиболее подходят для пролетов от 6 до 9 м и для временных нагрузок 4-7 кН/м2. Им требуется больше опалубки, чем плоских плит, особенно для капителей колонн. В большинстве случаев используются только откидные панели без капителей колонн. Он может быть выполнен в виде плоской плиты с пост-напряжением.

Рис. 5: Плоская плита

6. Двусторонняя плита на балках

Конструкция этого типа плиты аналогична конструкции односторонней плиты на балках, но может потребоваться больше опалубки, так как двусторонние плиты поддерживаются со всех сторон. Плиты на балках подходят для пролетов от 6 до 9 м и временных нагрузок 3-6 кН/м 2 . Балки увеличивают жесткость плит, обеспечивая относительно небольшой прогиб. Необходима дополнительная опалубка для балок.

Рис. 6: Двухсторонняя плита на балках

7. Пустотная плита

It
представляет собой тип сборной плиты, через которую проходят сердечники. Мало того, что эти ядра
уменьшить собственный вес плиты и повысить структурную эффективность, но также действовать как
служебные воздуховоды. Он подходит для случаев, когда требуется быстрое строительство.

Нет ограничений по пролету блоков многопустотных плит, их стандартная ширина составляет 120 мм, а глубина варьируется от 110 мм до 400 мм.

Блоки плит обычно устанавливаются между балками с помощью кранов, а зазоры между блоками заполняются стяжками. Было замечено, что пустотная плита может выдерживать нагрузку 2,5 кН/м 9 .0157 2  с пролетом 16 м. Он подходит для офисов, магазинов или автостоянок.

Рис. 7: Пустотная плита

8. Прочная плита

Она построена с использованием прочных кирпичей, которые значительно уменьшают количество бетона и, в конечном счете, собственный вес плиты. Толщина прочной плиты обычно больше, чем у обычной плиты, и составляет около 270 мм.

возведение морозостойкой плиты включает в себя установку опалубки, укладку морозостойких блоков,
укладка арматуры в зазоры между блоками, укладка стальной сетки на
блоки и, наконец, заливка бетона.

Экономичен для пролетов длиной до 5 м, уменьшает количество бетона ниже нейтральной оси, а временные нагрузки должны быть умеренными. Его строят в местах с очень высокими температурами. Применение этого типа плит можно увидеть в Дубае и Китае.

Рис. 8: Hardy BlockРис. 9: Конструкция Hardy Slab

9. Плита с пузырьковым покрытием

Она строится путем размещения предварительно изготовленных пластиковых пузырей, затем между ними и поверх пластиковых пузырей помещается арматура, и, наконец, заливается свежий бетон. Пластиковые пузыри заменяют неэффективный бетон в центре плиты.

Плиты Bubble Deck уменьшают вес, повышают прочность, могут быть предусмотрены большие пролеты, требуется меньшее количество колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически безопасным, поскольку уменьшает количество бетона.

Рис. 10: Типы плит Bubble DeckРис. 11: Плита пузырчатого настила

10. Композитная плита

Обычно ее изготавливают из армированного бетона, залитого поверх настила из профилированной стали. Настил выступает в качестве опалубки и рабочей зоны на этапе строительства, а также в качестве внешнего армирования в течение срока службы плиты.

Для стального настила толщиной 50-60 мм пролет плиты может достигать 3 м. Однако если толщину стального настила увеличить до 80 мм, можно построить плиты с пролетом 4,5 м.

Рис. 12: Композитная плита

11. Сборная плита

Сборные железобетонные плиты отливаются и отверждаются на производственных предприятиях, а затем доставляются на строительную площадку для монтажа. Самым выдающимся преимуществом подготовки слябов на производственных предприятиях является повышение эффективности и более высокий контроль качества, чего невозможно добиться на месте.

Наиболее часто используемыми сборными плитами являются швеллерные и двутавровые плиты. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам, и используются пролеты до 15 м.

Шип-паз
панель может различаться по размеру в зависимости от требований к дизайну. Когда они
шпунт одной панели помещается внутрь паза соседней панели.

Что касается стоимости сборных железобетонных плит, сообщается, что сборные железобетонные плиты дешевле, чем монолитные бетонные плиты примерно на 24%.

Рис. 13: Сборная плита

12. Плита на уровне

Плита, отлитая на поверхность земли, называется грунтовой плитой. Как правило, плита на уклоне подразделяется на три типа:

1. Плита на грунте

Это простейший тип плиты на уклоне, состоящий из балок жесткости, построенных из бетона по периметру плиты и имеющих толщина плиты 100 мм. Он подходит для стабильного грунта, состоящего в основном из песка и камня и не подверженного влиянию влаги, а также для грунтов, которые подвергаются небольшому перемещению из-за влаги.

2. Плита подкрепления

Аналогична плите на грунте, за исключением
балки жесткости, установленные в швеллерах через середину плиты.
Следовательно, он создает своего рода опорную сетку из бетона на основе
плита. Почва с умеренным, большим количеством и сильной подвижностью из-за влаги.

3. Вафельная плита

Собирается полностью над землей путем заливки бетоном сетки полистироловых блоков, известных как «пустые формы». Вафельные плиты-плоты обычно подходят для участков с менее реактивной почвой, в них используется примерно на 30% меньше бетона и на 20% меньше стали, чем в усиленных плитах-плотах, и, как правило, они дешевле и проще в установке, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.

Рис. 12: Типы плит на грунте

Часто задаваемые вопросы

1. Какие основные типы бетонных плит используются в строительстве?

Основными типами бетонных плит, используемых в строительстве, являются плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты на уклоне, прочные плиты и композитные плиты.

2. Что такое плита на грунте или плита на грунте?

Плита, отлитая на поверхности земли, называется грунтовой плитой. Это может быть вафельная стропильная плита, усиленная стропильная плита или плита наземного типа.

3. Какое поперечное сечение сборного железобетона наиболее часто используется?

Наиболее часто используемые сборные плиты — швеллерные и двутавровые. Их можно использовать для пролетов до 15 м.
