Приобретя участок, хозяева нередко сталкиваются с отсутствием места, где можно организовать въезд. Там, где запланирована въездная группа, находится ров для стока дождя или проложена труба. Поэтому заезд во двор или на дачу следует планировать заранее, учитывая все функции, которые должна выполнять въездная зона участка.

Заезд на участок: в чем суть проблемы

Первое впечатление — неизгладимо. А первое впечатление об участке гости получат именно по въездной зоне. Но когда путь преграждается дренажным рвом, то потребуется строительство площадки, по которой и будет проложен путь. Эта постройка делается особенно прочной, чтобы выдерживать вес груженого транспорта во время строительства и озеленения дачи или двора.

Каким правилам должен удовлетворять заезд на территорию

Заезд обязан быть функциональным, а не только эстетичным, поэтому учитывайте требования, предъявляемые к данной зоне дачного участка:

• Прочность. Подъезд призван выдерживать вес даже груженого автомобиля;

• Труба, заложенная в качестве дренажа, должна иметь достаточный объём, чтобы пропустить поток воды во время ливней и весенних таяний;

• Необходимо соблюсти наклон трубы, чтобы не создавать препятствия сточным водам;

• Высота отсыпки над трубой должна быть не ниже 20−30 см;

• Боковые стены отсыпки должны не давать гравию расползаться.

Минимальные требования к устройству переезда невелики, но кроме них, следует учитывать возможные пожелания хозяев.

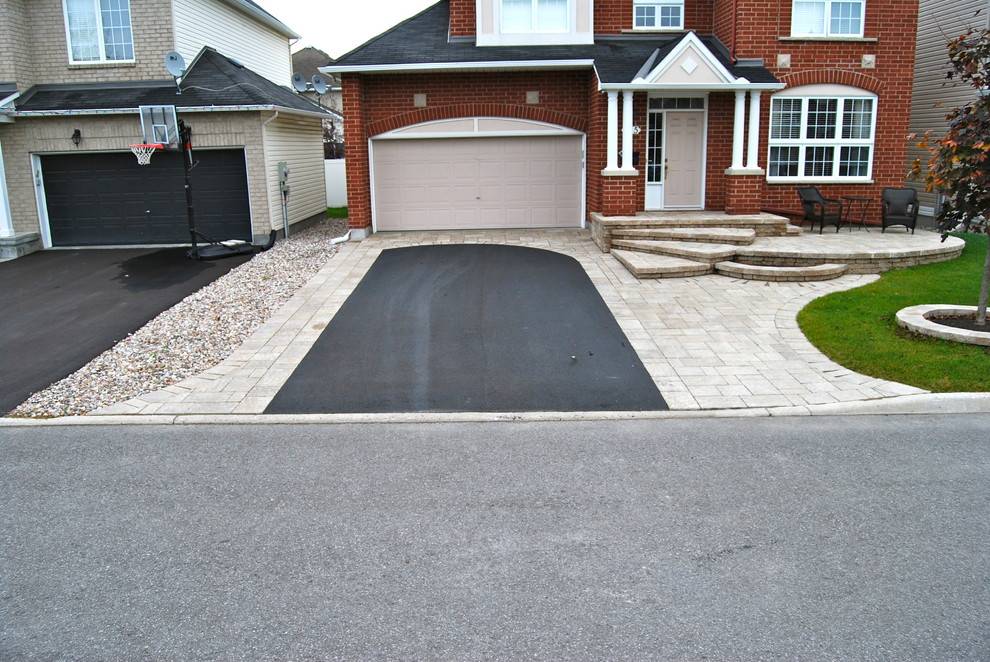

Варианты заезда во двор и типы покрытий

Сплошные твердые покрытия служат дольше, нетребовательны в уходе. Это могут быть бетонные плиты, шпалы, искусственный камень и другие материалы.

Бетонная целостная плита

Дорога из сплошной бетонной плиты — неплохой заезд на дачу или к дому. Но укладывать его лучше на твердую поверхность. Плита может сломаться или сместиться под напором грузовой техники. Под бетонные понадобится укрепление грунта, которое сделают специалисты после проб почвы. Правильно сделанный подъезд на участок из бетонных плит прослужит долгий срок.

Заезд из сборных бетонных плит

Часто заезд из сборных плит применяется как временный. Он укладывается на песочную подушку. Выдерживает этот заезд технику до двух десятков тонн. Сточную трубу в основании можно укладывать из любого материала, но чаще используют пластмассовую.

Щебень — отсыпка для моста

Дорога из насыпного щебня может быть применена там, где нагрузка составит 4−6 тонн. Более тяжелый транспорт продавливает колеи в насыпи. Под щебень насыпают песочную прослойку, в которую укладывают сточную трубу. После строительства поверх щебня можно будет уложить брусчатку.

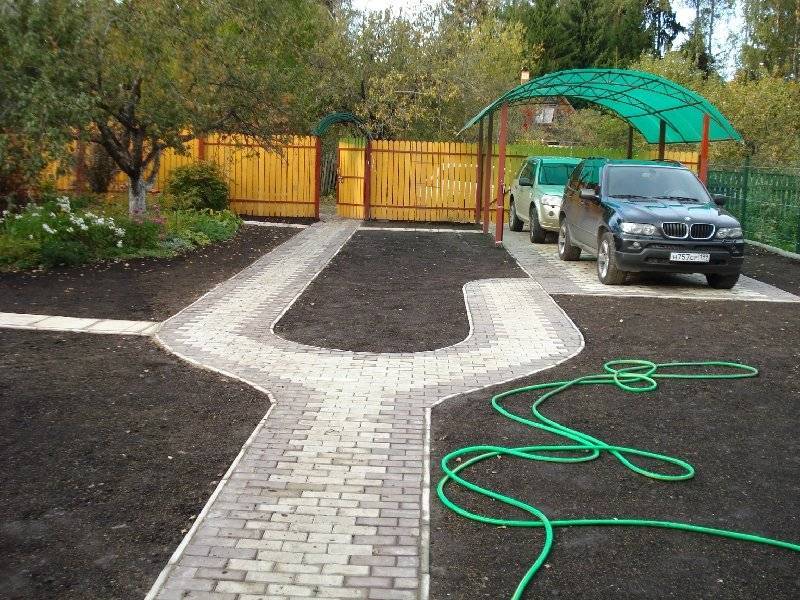

Тротуарная плитка для автомобильного подъезда

Тротуарная плитка вымащивается на подложку из песка и цемента. Для заезда плитка должна быть прочная и не тоньше 6 см. Для зоны проезда транспорта, под плитку укладывается армированная сетка.

Насыпь со сточной трубой

Чтобы соорудить въезд надо рвом и не нарушить его дренажную функцию, на дно рва укладывают достаточно широкую трубу. Поверх нее устанавливается конструкция, соединяющая дорогу с участком. В этих целях подходит насыпь из песка и гравия.

Можно ли применять шпалы

Шпалы, обработанные специальным составом из смол, который не позволяет им гнить — доступный способ оборудования проезда на участок, так как служит этот материал долго, а стоимость его невысока. Из шпал выкладывается мостик. Следует помнить, что, хотя шпалы и выдерживают большой вес, но в сезон, когда почва мокрая, они могут расходиться.

Металл и дерево

Листовое железо или покрытие из пиломатериалов в качестве заезда на участок используют реже. Для соединения листов железа потребуется сварка. Вымащивать переезд через канаву досками будет опасно в плане нагрузки, которую выдерживает такая переправа. Фактически, нужно будет построить мост из бревен, который выдержит груженый стройматериалами автотранспорт.

Бетонный заезд на участок через канаву с декоративной металлической решеткой

В обустройстве заезда на участок над сточной канавой выкладывается декоративная решетка, которая также несет дренажные функции. Она делается по ширине всей дороги и комбинируется с бетонной заливкой или мощением брусчаткой.

Заезды на участок через канаву: актуальность, особенности, способы решения

Без надежно обустроенного доступа транспорта к участку провести строительные работы будет невозможно. Даже войти пешком, преодолевая ров, не очень удобно. Нужный способ оборудования въезда следует подбирать согласно особенностям территории и пожеланиям хозяев.

Зачем и в каком случае делать канаву вокруг участка

Устройство дренажной траншеи помогает избавиться от подтоплений участка в ливень, а также в период таяния снега. Мокрый грунт на участке приводит к проблемам разного рода: затопление погреба, смывание плодородного слоя грунта, размытие фундаментов, которое ведет к разрушению зданий.

Организация дренажного рва — это решение для отвода лишней воды, предотвращения попадания ее на участок.

Какую трубу лучше купить для въезда на участок через дренажную канаву

Сток дождевой воды позволяет использовать трубы, сделанные из разных материалов.

Асбестовые трубы

Прекрасный вариант для подачи и отвода воды — асбестоцементная труба. Она не весит много, коррозии не подвержена. Из ее недостатков — довольно хрупкая. Она сможет служить длительный период, если над ней соорудить прочную насыпь.

Пластиковые трубы SN8

Пластиковые трубы намного легче других аналогов, а также гораздо дешевле. Их кольцевая жесткость, достигаемая за счет гофрирования, позволяет выдерживать нагрузки. Трубы SN8 не подвергаются разрушительному воздействию влаги. Их укладывают на песчаную подушку с прослойкой геотекстиля.

Стальные трубы

Металлическая труба может быть разного диаметра, но обязательно с толстыми стенками. Вероятность повреждения такой трубы ржавчиной снижается, и конструкция прослужит несколько десятков лет. Недостаток в том, что при укладке трубы понадобится подъемная техника, так как труба тяжелая, вручную монтаж металлической трубы очень сложен.

Железобетонные трубы

Бетонные трубы используются часто, так как они имеют хорошую пропускную способность. Бетон выдерживает большие нагрузки, не подвержен коррозии и служит долгий период. Армированная труба весит много, поэтому монтаж ее следует осуществлять также с применение грузоподъемной техники.

Технология укладки трубы на въезд

До того, как начать работы по сооружению моста через сточную канаву, ее осушают и расчищают.

1. Дно рва очищают от растений и чернозема.
2. На очищенное дно засыпают слой песка в 5 см, а по нему выстилается геотекстиль.
3. Под углом 3−5 градусов выкладывается труба нужного диаметра.
4. Затем насыпают песок и щебень. Слои перестилаются геотекстилем.
5. Сверху засыпается гранитный гравий.
6. Все слои тщательно утрамбовываются.

Если ширина въезда стандартная — 6 метров, то рекомендуемая длина трубы 8 метров. Ее диаметр составляет 30−50 см: выбирают, учитывая, что она будет заполнена до половины. Если необходимо увеличить объем сточных вод, закладывается две трубы, либо сточный лоток гораздо большего диаметра. К торцам трубы рекомендуется приварить решетки для предотвращения засорения растениями.

Строительство бетонного въезда на участок с трубой

Как и для любого строительства, при возведении бетонного въезда на территорию двора или дачи, делается проект с планом и подбором подходящих марок материалов. Если рельеф участка имеет уклон, то и пандус строят с расчетом на небольшой уклон.

1. Срезается часть грунта, укладывается сточная труба.
2. Боковые плоскости переезда укрепляют с помощью бетонных стен. Для этого собирают опалубку и заливают бетон.
3. Просвет заезда засыпают щебнем и трамбуют.
4. Бетон заливают вязким раствором, слоем не менее 12 см.

При сушке бетон следует увлажнять, чтобы он высыхал медленно. Затем поверхность можно вымащивать брусчаткой, тротуарной плиткой.

Какой геотекстиль выбрать

Геотекстиль был придумал для изоляции одного материала от другого, с целью предотвратить их смешивание. Необходимо правильно выбрать плотность геотекстиля. От этого будет зависеть долговечность созданной конструкции. Для работы по возведению переезда через сточный ров, подойдет геотекстиль толщиной 200 г/кв. м.

Организация правильного заезда на дачу: этапы работ

Казалось бы, что может быть проще, чем просто засыпать канаву и построить переезд. Но лишь до тех пор, пока не начнутся дожди. Чтобы ваш участок не размыло, лучше вызвать строительную бригаду, которая возведет въезд качественно и добротно.

Выезд на замер

Для начала специалисты приедут и оценят местность, проведут замерочные работы, на основании которых будет сделан план работ, рассчитано количество строительных материалов.

Установка трубы

Первым делом, для сохранения функции дренажа, в канаву будет уложена труба необходимой длины. Это важный момент, потому что, если даже личного автомобиля нет, то широкий въезд нужен все равно. Он будет необходим для строительной техники, транспорта друзей и родственников.

Заливка боковых частей

Избежать осыпания насыпи возможно, если установить по бокам бетонные ограждения. При этом возводят их так, чтобы свободные концы трубы торчали из стен.

Засыпка щебнем

Щебень засыпают вручную, либо с помощью специальной техники и производят утрамбовку. Плотная подушка перераспределит нагрузку, и труба не будет со временем проваливаться в почву.

Забивка бетоном

Залитый сверху бетон можно использовать уже через три дня. Поверх слоя бетона можно приступать к «декорированию» дороги.

Габионы как альтернатива бетонным работам при обустройстве въезда на участок

Габионы часто для укрепления насыпей. Их стоимость дешевле, чем бетонные стены. Кроме того, габионы имеют декоративный вид. Они подходят даже для укрепления крупных транспортных развязок, выдерживая 5-тонную нагрузку. Габионы просты в монтаже, экологичны, определенно выигрывают у бетонных стен.

Благоустройство въездной группы на участке и территории над каналом

После того как строительство завершено, можно начать благоустраивать местность Дизайнеры рекомендуют уделить внимание ограждениям. Наличие бордюров — стандартное требование при строительстве данного вида конструкций.

Ограда в виде перил обеспечит безопасность для пешеходов. Наличие ограждений придаст заезду на участок законченный вид.

Следует украсить въезд зелеными насаждениями, скамейками, другими малыми архитектурными формами.

Заезд для машины на даче под ключ от компании ЛСК

Качественно возведенный заезд для машин — минимально необходимый комфорт, который обязан присутствовать во дворе дачного участка. Без дренажной трубы, от грязи и луж страдает не только территория, постройки, но и транспортные средства, не говоря уже об эстетической стороне.

Компания ЛСК имеет огромный строительный опыт, поэтому заказать заезд для машины под ключ — будет верным решением, которое позволит владельцам участка сэкономить в деньгах, но не потерять в качестве.

Whatsapp

+7 (921) 907-31-99

Въезд на участок через канаву

Заезд на участок через канаву своими руками временный и постоянный, как сделать правильно с использованием труб или плит. Обустройство въезда на индивидуальные участки значительно усложняется при наличии перед ним естественной или искусственной канавы, или необходимости ее заложения в дальнейшем.

Просто засыпать их грунтом или щебнем нельзя из-за вероятности размытия грунта или подтопления участка, при правильном подходе канава, наоборот, тщательно расчищается, укрепляется по бокам и закрывается на месте въезда прочными и долговечными материалами.

Сохранить ее пропускную способность помогают трубы, лотки или плиты, укладываемые под «мостом» с небольшим, но обязательным уклоном и защищаемые от расползания щебнем или бетоном. Технология их заложения считается сравнительно простой, все этапы за исключением укладки тяжелых ЖБИ можно выполнить своими силами.

В большинстве случаев приобретаемые участки уже имеют естественные или проложенные ранее соседями канавы, задача владельца состоит в их правильном укреплении и уходе.

При этом различают канавы стокового типа, облицовываемые герметичными материалами с целью быстрого отвода воды в сторону, и дренажного, отводящие воду с ее одновременным уходом вниз. Как правило рядом с жилыми домами прокладываются канавы первого типа (включая стандартные каналы ливневой канализации).

В частности, такие траншеи не выводятся без согласования к другим заболотистым участкам, водоемам с живыми организмами, проточным рекам, зонам семейного отдыха или размытым оврагам.

Вне зависимости от выбранной причины общее назначения канавы не меняется – через нее уходит лишняя вода с участка и прилегающих территорий. В большинстве случаев канавы возле участка являются открытыми, но в ряде случаев воду от него отводят через закрытые трубы. Суть работ при обустройстве въездов при этом не меняется.

Начиная обустраивать свой недавно приобретенный участок, многие счастливые владельцы сталкиваются с проблемой труднодоступного заезда на него. Причиной тому сточные или дренажные канавы, которые идут вдоль дороги или даже по всему периметру поселка. Самое доступное, что можно легко сделать своими руками и что первое приходит в голову неопытным дачникам, — подогнать бульдозер или вооружиться лопатами, канаву хорошо засыпать, выровнять, утрамбовать и заасфальтировать.

Многие так и делают. Отлично, никаких проблем до той поры, пока не приходит период обильных дождей или таяния снега. Дело в том, что сточный ров оставляют не просто так, а с целью направить грунтовые или сточные воды в обход участка. В противном случае подтопление грозит и постройкам, и погребу, и подвалу дома.

Несхожее месторасположение участков, рельеф местности, тип грунта определяют различное устройство въезда на территорию через канаву, но все же некоторые общие особенности нужно учитывать при выполнении этих работ своими руками. С чем нужно определиться перед началом?

Определиться с шириной въезда. Это очень важный момент. Дело в том, что даже если личного автомобиля нет, прочный и достаточно широкий заезд к воротам нужен обязательно. Он должен выдержать не только легковые авто друзей и родственников, но и тяжелую строительную технику, которая будет работать на участке и подвозить материалы через канаву. Ширину нужно рассчитать с учетом возможности беспрепятственного заезда на участок с основной дороги грузовика с прицепом.

Какая труба лучше

Устройство стока воды при устройстве въезда на участок позволяет использовать трубы и конструкции из самых разнообразных материалов. Диаметр значения не имеет, вода протечет через любое отверстие.

Бетонные и железобетонные конструкции. Довольно прочные трубы из бетона и железобетона, засыпанные достаточной прослойкой, будут служить очень долго. Стоимость самой такой конструкции невелика. Недостаток здесь один: большой вес. Трубы из самого бетона не слишком прочные: от тяжести проезжающего через канаву транспорта, они могут давать трещины. Для прочности бетонные изделия укрепляют железными элементами, которые значительно их утяжеляют. Тяжесть конструкции усложняет доставку и укладку, стоимость сооружения такого подъезда на участок удваивается за счет стоимости доставки, разгрузки — погрузки и обустройства.

Процесс сооружения

Для сооружения въезда на участок, кроме трубы, необходимо подготовить щебень, песок, остатки старых железных конструкций.

Для устойчивости дренажную канаву с обеих сторон нужно укрепить. Устройство такого укрепления дело нехитрое, но нужное для того, чтобы со временем, когда грунт осядет, заезд на участок не стал проблематичным. В качестве укрепительных элементов используют старые железные конструкции, основания старых электрических или телеграфных столбов, ненужные столбики от заборов и т. д. длиной от двух до трех метров. Эти элементы укладывают на подушку из смеси гравия с песком, которую нужно сделать предварительно толщиной около полуметра. Затем опять же засыпать гравием и опять уложить конструкции. Повторять такое чередование, пока заезд не станет выше остальной территории примерно на полметра. Ездить через такую насыпь, не опасаясь усадки, можно лет десять и более.

Разновидности въезда на участок через канаву – материалы и конструкции

Виды обустройства канавы для формирования въезда

Существует достаточно много способом соорудить переправу через канаву или канал. Есть среди них сложные технологии, где приходится использовать тяжелую технику, есть простые, которые проводятся практически вручную. Рассмотрим несколько вариантов, используемые на практике чаще всего.

Вариант №1 – бетонные плиты

Заезд на участок через канаву формируют дорожными плитами. Здесь несколько разновидностей железобетонных изделий, но чаще используют две:

• 1П или 2П с размерами 3000х1750х170 мм;
• ПДН с размерами 6000х2000х140 или 180 мм.

По размерам понятно, что выбор зависит от ширины канавы. Отметим, что это достаточно мощные плиты, которые легко выдержат груженый самосвал. Для покрытия канавы укладывают две плиты поперек препятствия.

Сами железобетонные изделия – материал тяжелый, если приплюсовать вес автомобиля, да еще груженого, то давление на грунт берегов канавы будет значительное. Чтобы избежать проседания почвы, а соответственно перекоса переправы, необходимо места укладки плит усилить. Как это делается:

1. Снимают грунт на берегу на глубину 0,5 м.
2. Засыпают щебень средней фракции слоем 10-20 см.
3. Заливают бетонную стяжку толщиною 20-25 см. Для усиления можно уложить армирующий каркас из стальной арматуры, связанной в виде решетки с ячейками 20х20 см.
4. После высыхания стяжки подъемным краном устанавливают плиты.

Для ускорения монтажного процесса от использования бетонного раствора можно отказаться. Вместо стяжки устанавливаются фундаментные блоки ФБ. Их высота 60 см, поэтому придется или углубить участок по берегу под монтаж плит, или установить их по обозначенным выше размерам.

Во втором случае укладываемые дорожные плиты будут располагаться выше уровня берегов канавы. Для выравнивания делают щебеночную подсыпку с последующей укладкой асфальта или бетонного раствора. Можно провести облицовку камнем или тротуарной плиткой.

Если канава достаточно широкая и одной плитой ее не покрыть, то уменьшают русло препятствия. Для этого используют бетонные плиты только другого назначения. К примеру, для перекрытий или стеновые.

1. Их устанавливают на дно канала, как говориться «на попа», то есть на ребро. Используют подъемный кран.
2. Пространство между ними и берегом засыпают грунтом.
3. Чтобы плиты не сложились внутрь, между ними ставят распорки, к примеру, из металлического профиля или стальной трубы.
4. После укрепления укладывают сами дорожные плиты с помощью подъемного крана.

Если препятствие не широкое, то устройство въезда на участок через канаву формируют трубой. Лучше использовать железобетонные изделия. Они сегодня предлагаются производителями разного сечения, так что под ширину канала найти будет несложно. Ее просто укладывают на дно канавы, засыпают грунтом, а сверху укладывают железобетонные плиты.

Вариант №2 – металл и дерево

Вместо железобетонных плит используют другие материалы: пиломатериалы, металлический профиль и листовое железо. Надо сразу обозначить, что последний вариант – удовольствие не из дешевых. Для переездов через канавы использовать б/у металл не рекомендуется.

К тому же собрать конструкции такого типа – непросто, требуется электросварка и сварщик высокой квалификации. Здесь любителям не место, слишком опасный участок в плане нагружения переправы.

Можно подойти к решению проблемы въезда на дачный участок через канаву и с более дешевой стороны, используя пиломатериал. По сути, надо построить мост. Он небольшой, но требования к нему ничем не слабее, чем к плитной переправе. Ведь по такому мосту будет проезжать автомобиль.

В качестве опор здесь используют брус с минимальным сечением 250х250 мм. Можно использовать бревна. Их укладывают краями по берегам канавы с шагом 1,5 м. Концы брусов, которые укладываются на грунт, обязательно гидроизолируют: обмазывают битумной мастикой и оборачивают рубероидом. Оптимально, если гидроизоляцию проводят в два слоя.

Поперек уложенных опор настилают доски толщиною 50 мм. Если по сооружаемой конструкции будут проезжать груженые самосвалы или другой вид грузового автотранспорта, перевозя на строительную площадку стройматериалы, то лучше шаг укладки брусов сократить. Поверх них поперек уложить бревна или брусы меньшего сечения, а затем доски.

Должно получить примерно так, как на верхней фотографии. Конечно, конструкция должна иметь более презентабельный внешний вид.

Вариант №3 – насыпь с дренажной трубой

Этот вариант обустройства въезда на участок через канаву используют чаще остальных. Он проще в проведении работ и дешевле. Все зависит от ширины и глубины препятствия.

Если канава небольшая, то в нее укладывают трубу (металлическую, асбестовую, пластиковую или бетонную), засыпают грунтом, а поверх полученного проезда укладывают прочный настил. Это может быть бетонная стяжка, или как в первом варианте железобетонная плита, асфальт, тротуарная плитка и другой стройматериал, используемый для покрытия дорожек.

Полезный совет, если для проезда используется пластиковая труба, то надо учитывать, что она не выдерживает точечные нагрузки, то есть давление от камней, боя кирпича и прочих материалом с острыми краями. Поэтому перед ее укладкой на дно канавы засыпают песок, укладывают трубу, которую сверху опять засыпают песчаным слоем. А уже сверху можно сыпать щебень или гравий.

Если канава глубока и широкая, то при засыпке трубы края насыпи будут все время обваливаться, что снизить прочностные характеристики всего сооружения. Поэтому края сооружения усиливают. Обычно для этого используют бетон или камень.

К примеру, на фото ниже, края проезда собрали из камня. Сделали стенки, которые сдерживают насыпь от разрушения и вымывания.

На следующем фото точно такая же конструкция, только залитая из бетонного раствора. Она сложнее в том, что для заливки бетона надо собрать опалубку по краям насыпи. Залитые стенки выдерживаются в опалубке неделю.

К тому же их внутренние плоскости рекомендуется гидроизолировать, используя битумную мастику. После чего пространство между стенками засыпается грунтом, щебнем или песком.

Какую трубу использовать для устройства переезда через канаву

Для начала определимся какую трубу использовать для свободного тока воды в канаве нашего переезда. Основных материалов три:

• пластик,
• металл,
• железобетон.

Рассмотрим каждый подробнее и несколько других вариантов для дачи или загородного дома, например устройство переезда через канаву без трубы с использованием железобетонных плит или с использованием асбоцементных труб, которые не часто используют, но они по какой-то причине у вас просто хранятся.

Важно перед покупкой трубы узнать её характеристики, а именно какую нагрузку она может воспринимать, проконсультировавшись с продавцом.

Вариант устройства переезда через канаву с трубой и отсыпкой щебнем

Железобетонные трубы

Такую трубу можно использовать для переезда и не заглублять, но это опять же не желательно. Любую трубу желательно заглубить, но если другого выхода нет, и глубина канавы не велика и труба будет немного выпирать из поверхности, то железобетон — идеальный вариант.

Укладывать такие трубы можно только с использованием спецтехники. Своими руками уложить такую трубу в канаву не получится, из-за её большого веса. Железобетон в особом представлении не нуждается, но всё же.

Железобетон — материал состоящий из бетона и стали. Это стальная арматура, покрытая слоем бетона, или, по другому — это бетон, в который заложена стальная арматура, придавая бетону прочность на изгиб. Наверное, всем понятна его прочность и долгий срок службы.

Железобетонную трубу можно купить и б/у.

Железобетонная труба для устройства переезда через канаву

Металлические трубы

Металлические трубы для создания дренажа и переезда через канаву не так популярны как предыдущие, поскольку подвержены коррозии и срок службы таких труб может составлять 30-40 лет, в отличие от практически вечного пластика и железобетона.

По большей части решить проблему коррозии металлических труб можно их окраской антикоррозийными составами и подбором более толстых труб, что, довольно удорожит конструкцию переезда. Покрасить трубы или обработать спец. антикоррозийными составами нужно обязательно, если хотите продлить срок их службы на 10-15 лет.

Металлические трубы можно установить своими руками, для этого достаточно привлечь 1-2 соседей. Такую трубу можно купить и б/у, так же как и ж/б.

Другие варианты устройства переезда

Сделать переезд через канаву можно и без трубы. Можно использовать для этого бетонные плиты. Так же можно использовать колодезные кольца, если у вас достаточно широкая и глубокая канава, похожая на большой ров.

Мост из бетонных плит через канаву без трубы

Бетонные плиты укладываются по краям канавы с обязательным напуском на края канавы не менее полуметра. Основание под плитой следует тщательно подготовить и утрамбовать, что бы плита не осела. Стыки заделываются цементно-песчаным раствором марки не ниже м300.

По краям переезда (а это уже, скорее, небольшой мост), где плиты укладываются на основание, убирается верхний, плодородный слой почвы, трамбуется песком и щебнем.

Важно не ошибиться при выборе бетонных плит и не сделать мост хрупким. При выборе проконсультируйтесь с продавцами и рассчитайте предполагаемую нагрузку на ваш мост.

Переезд (мост) из бетонных плит через канаву

Устройство основания и подсыпка под трубу

На дно нашей канавы нужно сделать либо подсыпку из щебня, но щебень — это не лучший вариант. Гораздо лучше будет работать кирпич или какие-либо бетонные плиты. Чем шире плиты — тем лучше.

Если труба будет осаживаться — её можно подсыпать сверху щебнем для выравнивания с дорогой. Лучше всё же сделать как полагается, хорошую подсыпку (основание) с трамбовкой и не дожидаться когда труба осядет.

Вариант с щебнем и песком имеет место в случае удаления верхнего слоя плодородной почвы и укладкой в эту яму щебня. Такая яма должна быть, порядка 20-30 см глубиной, не меньше. На дно ямы хорошо проложить уже упомянутые плиты или кирпич, а сверху засыпать щебнем, тогда усадка будет минимальной.

Вариант устройства переезда через канаву

Брёвна (доски) на трубе или деревянный настил

Устроив основание и уложив трубу, на неё можно уложить брёвна, толщиной как минимум 10-15 см, скрепив их металлическими скобами по краям. Такой вариант довольно прочен, но не очень долговечен (лет 10-15). Брёвна потом можно будет сменить, или вместо них уложить подсыпку из щебня или чего-то ещё, например боя бетона (к примеру первым слоем бой, сверху красивый щебень, пополам, для экономии).

Так же можно уложить дощатое покрытие поверх насыпи.

Можно сделать такой переезд без трубы используя толстые брёвна поперёк канавы. Такой переезд будет скорее временной мерой, но имеет свои плюсы в дешевизне, при наличии леса, он практически бесплатен.

Переезд через канаву из брёвен — самый экономичный переезд

Асбестоцементные трубы для переезда через канаву

Для устройства переезда через канаву можно использовать и асбестоцементные трубы, но глубина заложения должна быть хорошей, см 30-40 — как минимум. Такую трубу следует хорошо утрамбовать сверху послойно, щебнем, глиной и песком, кирпичным или бетонным боем. Песок следует проливать водой и трамбовать.

Можно уложить несколько труб параллельно друг другу, так вы увеличите пропускную способность канала. Часто асбестоцементные трубы небольшого диаметра валяются на даче без дела.

Асбестоцементные трубы так же можно использовать для переезда через канаву

Переезд через канаву из покрышек

Дренажную систему в канаве можно сделать из покрышек. Такой способ является хорошей утилизацией старых покрышек и прост в устройстве, но имеет множество недостатков:

• В покрышках часто застаивается вода часто идёт через канаву. Скапливается, «цветёт», протухает, разводятся комары и прочая живность.
• Переезд из покрышек создаётся не для большегрузной техники, еле машина проходит, покрышки проседают.
• Большой внешний радиус покрышек — придётся раскапывать более глубокую канаву.

Как временная мера — вполне, но как капительное сооружение нужно понимать минусы.

Переезд через канаву из покрышек — не самая лучшая идея

Обустройство въезда на участок

Перед хозяином, купившим загородный участок, одной из самых важных задач является обустройство въезда на участок. В большинстве случаев этот заезд проходит через дренажную канаву, которую никоем образом нельзя просто засыпать, иначе это может повлечь за собой подтопление участка.

И в такие моменты возникает вопрос: как прочный въезд на участок, который сможет не только выдержать вес транспорта, но и позволит беспрепятственно стекать воде вдоль стока.

Какие материалы лучше использовать

Какой геотекстиль выбрать

В современных системах дренажа обязательно используется геотекстиль, который дает возможность защитить трубу с перфорацией от загрязнений, а насыпной материал от расползания.

Самым важным достоинством геотекстиля является высокий уровень устойчивости к агрессивным средам, за счет чего срок службы геотекстиля при нахождении в грунте очень высок.

Геотекстиль очень эластичен, поэтому полотна материала не разрывается о камни, попадающие в ходе укладки.

Геотекстиль классифицируется по плотности. Она варьируется от 100 г/м2 до 600 г/м2.

Для обустройства въезда на участок необходим геотекстиль 300 г/м2. Геотекстиль с минимальной плотностью не будет обладать необходимыми характеристиками, а плотный геотекстиль спровоцирует быстрое заиливание стенок системы, за счет снижения коэфиициента фильтрации.

Главным достоинством геотекстиля – простота монтажа. Он легко режется, сворачивается и укладывается.

При укладке геотекстиль стоит обратить внимание на следующее:

1. Так как геотекстиль очень восприимчив к солнечному свету, рекомендуется доставать его из упаковки непосредственно перед началом работ.
2. Укладывать полотно необходимо на предварительно выровненное основание, чтобы избежать его повреждений. Необходимо, чтобы края геотекстиля располагались по краям траншеи. Геотекстиль должен быть уложен ровно, без складок и в тоже время без натяжения.
3. Ширину материала необходимо выбирать из размера укладываемой трубы. К полученному значению прибавьте еще 20-30 см на покрытие дренажной отсыпки и 40-50 см на возможность размещения геотекстиля внахлест.

Главное правило выбора геотекстиля для дренажной системы – отдавать предпочтение качественной продукции и строго соблюдать технологию монтажа.

Габионы – альтернатива бетонным работам

Габионы – один из самых часто используемых способов укрепления канав, склонов и берегов.

Он является менее затратным по сравнению, например, с возведением бетонных стенок. С помощью габионов мы создадите не только прочные, но и эстетически привлекательные конструкции.

Габионы используют на крупных транспортных магистралях и на берегах больших рек. Габионная конструкция способна выдержать до 5 тонн на 1м2, поэтому у Вас не будет необходимости переживать о сроках службы въезда на участок через канаву.

В монтаже габионы также просты, как и дренажная канализационная труба и геотекстиль. У Вас не возникнет необходимости привлекать к работе специалистов.

По стоимости габионы определенно выигрывают у бетонных стен. Кроме того, габионы являются экологически чистым продуктом, имеют отличную дренажность, что в целом исключает возникновение гидростатических нагрузок.

Плиты с кабельными вводами для кабелей без соединителей

Для кабелей без соединителей

С помощью пластин с кабельными вводами на основе мембраны можно быстро и с минимальными затратами ввести кабели, пневматические и гидравлические шланги или оптические волокна в шкафы управления, панели или машины и иметь сертифицированный класс защиты до IP68 (согласно EN 60529) и UL Type 4X (согласно UL50 E). Пластины с кабельными вводами icotek — это альтернатива традиционным кабельным вводам, позволяющая экономить деньги, место и время. Узнать больше »

Запросите бесплатный образец продукта

Краткий обзор панелей кабельных вводов icotek

Фильтрующие изделия:

Удлинитель резьбы для кабельных вводов и пластин с кабельными вводами, M32 / M50

Индивидуальное удлинение резьбы для кабельных вводов и пластин с кабельными вводами с метрической резьбой M32 / M50.

» Расширение резьбы TE

Круглая пластина кабельного ввода с защелкой, M25-M63, IP65/IP66/IP68

Круглая пластина с защелкивающимися кабельными вводами для монтажа с защелкой или контргайкой с сертифицированным уплотнением IP65/IP66/IP68. Метрическая резьба М25 — М63.

» КЭЛ-ДПЗ-КЛИК

Пластина для круглых кабельных вводов, тип UL 12/4X* / IP66/IP68

Круглая панель с кабельными вводами с сертифицированным уплотнением IP66/IP68 / UL Type 12/4X*. Метрическая резьба М25-М63.

» КЭЛ-ДПЗ снаряд

Круглая пластина для кабельных вводов, гигиеничный дизайн, IP66/IP68, соответствует требованиям FDA

Круглая гигиеническая панель с кабельными вводами с сертифицированным уплотнением IP66/IP68. Метрическая резьба М32-М63.

» КЭЛ-ДПЗ-ХД снаряд

Пластина для кабельных вводов для тяжелых условий эксплуатации, тип UL 12/4X* / IP66/IP68

Пластина с кабельными вводами для тяжелых условий эксплуатации с защитой от натяжения и сертифицированной защитой до IP68 / UL Type 4X*.

» КЭЛ-ДПУ

Пластина для кабельных вводов высокой плотности, UL тип 12 / IP66

Панель с кабельными вводами с высокой плотностью кабелей и сертифицированной защитой IP66 / UL Type 12. Доступны различные размеры.

» КЭЛ-ДПЗ

Пластина с кабельными вводами, тип UL 12 / IP64

Пластина с кабельными вводами для монтажа без инструментов. Сертифицированная степень герметичности IP64 / UL Type 12.

» КЭЛ-ДП

Круглая пластина для кабельных вводов, тип UL 12 / IP65

Компактная круглая панель с кабельными вводами с высокой плотностью кабелей. Для вставки в вырезы от M16 до M50.

» КЭЛ-ДП раунд

Втулка для ввода кабеля, IP65

Гибкая втулка кабельного ввода для одиночных кабелей. Метрическая резьба М25-М63.

» КЭЛ-СКДП-ТР

Вставная втулка кабельного ввода, IP65

Гибкая втулка кабельного ввода для одиночных кабелей. Для вставки в вырезы от M25 до M50.

» КЭЛ-СКДП

Пирамидальная втулка кабельного ввода, тип UL 12/4X* / IP66/IP68

Гибкая втулка кабельного ввода в форме пирамиды для диаметра кабеля 3-70 мм. Метрическая резьба М25-М85.

» КЭЛ-ДПФ

Пирамидальная втулка кабельного ввода, UL тип 12 / IP66

Очень гибкая втулка кабельного ввода пирамидальной формы для диаметра кабеля 25-115 мм.

» КЕЛ-УЛЬТРА гибкий

Пирамидальная втулка кабельного ввода, UL тип 12 / IP54

Гибкая втулка кабельного ввода IP54 / UL Type 12 в форме пирамиды для кабелей диаметром 27–68 мм.

» КЕЛ-ДЖАМБО флекс

Заглушки

Отверстия в точках крепления панелей и рамок кабельных вводов можно закрыть заглушками.

» Заглушки

Мембранные заглушки для пластин кабельных вводов и кабельных вводов

Заглушки для герметизации уже проколотых мембран панелей с кабельными вводами, а также для многочисленных кабельных вводов.

» СТ-Б

Мембранные заглушки для пластин с кабельными вводами, соответствует требованиям FDA

Заглушки для герметизации уже проколотых мембран панелей кабельных вводов. Также доступна версия с функцией обнаружения (тип ST-B-HDD).

» СТ-Б-ХД | ST-B-HDD

Ищите и фильтруйте товары с помощью icotek ProductFinder!

Найдите идеальный продукт для своей области применения. Попробуй это сейчас!


Найдите свой продукт!

Пластины с кабельными вводами – альтернатива кабельному вводу

Пластины с кабельными вводами icotek доступны в различных сериях круглой и прямоугольной формы. При монтажной высоте от 8 до 14,5 мм они очень плоские и имеют гладкую и ровную поверхность. Таким образом, предотвращается появление грязных углублений, поэтому пластины с кабельными вводами также подходят для применения в медицинской технике, упаковке пищевых продуктов или в чистых помещениях. Кроме того, пластины с кабельными вводами icotek устойчивы к моющим средствам (сертифицировано ECOLAB). 9№ 0005

Панели с кабельными вводами состоят из прочной жесткой рамы из пластика или металла, полностью отлитой из эластомера. На передней панели кабельных вводов имеются прокалываемые мембраны для кабелей различного диаметра, на задней — конические кабельные муфты для обеспечения двойного уплотнения кабелей с сертифицированным классом защиты до IP68 (согласно EN 60529) и UL Type 4X*. (согласно UL50 E). Эта уникальная конструкция люверса также обеспечивает хорошую защиту от натяжения.

Большой выбор типов пластин для кабельных вводов

Различные серии панелей с кабельными вводами icotek предлагают широкий спектр возможностей применения:

• icotek предлагает » панель с кабельными вводами KEL-DPU 24 со степенью защиты IP66/IP68 / UL Type 4X* для самых высоких требований к степени проникновения защита, прочность и гигиеничность. Возможен вставной монтаж без инструментов.
• Прямоугольная » панель с кабельными вводами KEL-DPZ доступна в различных размерах и обеспечивает высокую степень защиты (до IP66) и очень высокую плотность кабеля.
• Круглая версия » панели кабельных вводов KEL-DPZ может быть установлена ​​в метрические вырезы от M25 до M63 и зафиксирована контргайкой без использования инструментов. Двойное уплотнение кабелей обеспечивает высокую степень защиты IP66/IP68/UL Type 4X*.

Плиты с кабельными вводами, системы кабельных вводов для панельного строительства и других отраслей промышленности

Модульные системы кабельных вводов для малых и больших вставок

Кабельные вводы – Сделано в Германии

Если вам нужно проложить кабели разного диаметра с разъемами или без них в ограниченном пространстве , системы кабельных вводов являются идеальным решением . И идеальная альтернатива кабельным вводам.

Простая в установке система подходит для кабелей от 3 до 33 мм и совместима со стандартными прямоугольными вырезами разъемов, используемыми в промышленности.

С помощью двух различных размеров вставных уплотнений вы можете оборудовать свою систему кабельных вводов полностью гибко  в соответствии с вашим конкретным приложением.

Настройте свою индивидуальную кабельную пластину сейчас, всего за несколько кликов, используя наш конфигуратор .

Здесь вы можете с первого взгляда ознакомиться со всеми преимуществами системы VarioPlate.

Обзор продукта

Конфигуратор панели кабельных вводов

Ваша система кабельных вводов: настройка и визуализация всего несколькими щелчками мыши

Мы хотели бы помочь вам в вашей работе наилучшим образом. Именно поэтому мы разработали Инструмент настройки VarioPlate для вас: просто выберите, сколько и какие вставные втулки вам нужны для ввода кабеля. Затем наш конфигуратор покажет вам подходящие решения для вашего конкретного приложения .

Идеально подходит для рабочих инструкций и дальнейших этапов проекта. Нет ничего проще, попробуйте прямо сейчас :

VarioPlate Product Configurator

Система кабельных вводов – обзор преимуществ

Пластины с кабельными вводами: модульные, до 42 кабелей

Кабельные вводы серии VarioPlate являются идеальным решением, когда необходимо безопасно и организованно проложить несколько кабелей в ограниченном пространстве.

Система кабельных вводов VarioPlate подходит для размеров вырезов, обычно используемых для разъемов в корпусах. Модульное решение чрезвычайно универсально. Например, в панельном строительстве, на больших электрических шкафах, в ветряных турбинах или на экскаваторах. VarioPlate соответствует классам защиты UL 94 ВО, IP65 и IP66. Это:

• без галогенов и …

• … Соответствует RoHS.

Изделия VarioPlate представляют собой решение премиум-класса в области кабельных вводов. По сравнению со многими аналогичными изделиями они обладают дополнительными преимуществами:

1. Модульность : в одной и той же раме можно использовать большие и малые вставные втулки.
2. Компенсация допусков : компенсирующие контурные выступы во вставных втулках обеспечивают идеальную посадку, даже если кабель имеет допуски.
3. Компенсатор натяжения : вставные втулки защищают кабели от механических воздействий.
4. Формованная прокладка : на задней части рамы – устраняет необходимость в отдельном уплотнении.

Четыре различных рамы, самые разнообразные варианты сборки

VarioPlate — это разъемная гибкая система для кабелей от 3 до 33 мм. В качестве альтернативы кабельным вводам VarioPlate позволяет аккуратно и надежно связывать до 42 кабелей — всего в одной раме.

Обзор всех преимуществ:

• Гарантийное сохранение предварительно собранных кабелей
• Разделяемая модульная система для кабелей от 3 до 33 мм
• Гибкая сборка рамы
• Ввод до 42 кабелей на раму
• Подходит для всех распространенных стандартных вырезов и схем сверления
• Сделано в Германии
• Встроенный компенсатор натяжения
• монтажная высота 20 мм

Часто задаваемые вопросы

Как проложить несколько соединений в ограниченном пространстве?

Система кабельных вводов VarioPlate — это идеальное решение, позволяющее сэкономить время и пространство, если вам необходимо проложить кабели различного диаметра с предварительно заделанными разъемами или вилками или без них, а также в условиях ограниченного пространства.

Подходят ли рамки кабельных вводов VarioPlate для моего применения?

Внутренний размер рамы соответствует общепринятым вырезам соединительных элементов в панельном домостроении и машиностроении. Это делает VarioPlate совместимым с широким спектром промышленных приложений.

Одна из четырех различных рамок VarioPlate, скорее всего, подойдет вам по размеру.

Обеспечивают ли системы кабельных вводов разгрузку от натяжения и степень защиты IP66?

Все соединения систем VarioPlate соответствуют классу защиты IP 65, а также IP 66 и имеют встроенную разгрузку от натяжения.

Кабельное соединение должно быть заменяемым и ремонтопригодным?

Поместив заглушку или заглушку в раму VarioPlate, вы сможете в будущем проложить дополнительные кабели и сделать соединения взаимозаменяемыми и удобными в обслуживании.

Как установить системы кабельных вводов?

1.
