Перемычки над окнами в доме из газобетона: виды, глубина опирания, монтаж
Содержание
- Виды перемычек для стен из газобетонных блоков
- Из армированного газобетона
- Железобетонные
- Деревянные
- Металлические профили
- Из монолитного бетона
- Глубина опирания
- Монтаж
- Последовательность действий при установке газобетонных U-блоков
- Этапы работ при усилении проема изделием из монолитного бетона
- Монтаж перемычек из уголков
На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.
Виды перемычек для стен из газобетонных блоков
В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.
Из армированного газобетона
Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:
- высокая скорость производства работ;
- небольшая масса;
- четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
- отсутствие «холодных зон».
Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.
Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.
Железобетонные
Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.
Деревянные
Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.
Металлические профили
Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:
- перед укладкой желательно со всех сторон покрыть уголки краской;
- для фиксации профили скрепляют проволочной стяжкой или сваркой;
- уголки не выступают из стены, их монтируют в газобетон;
- перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.
Из монолитного бетона
Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.
При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

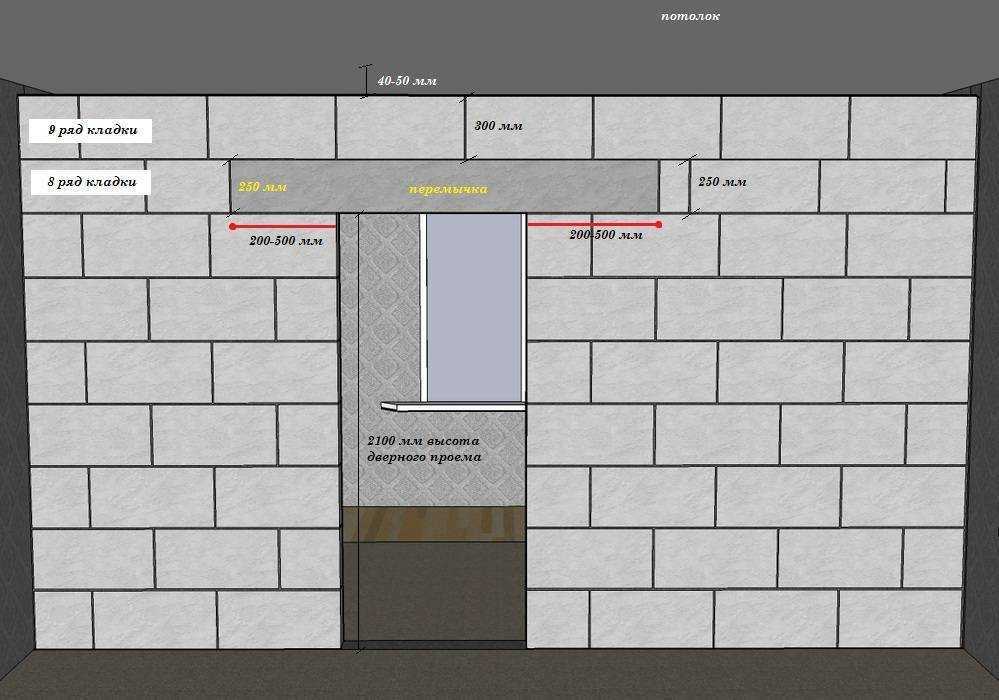

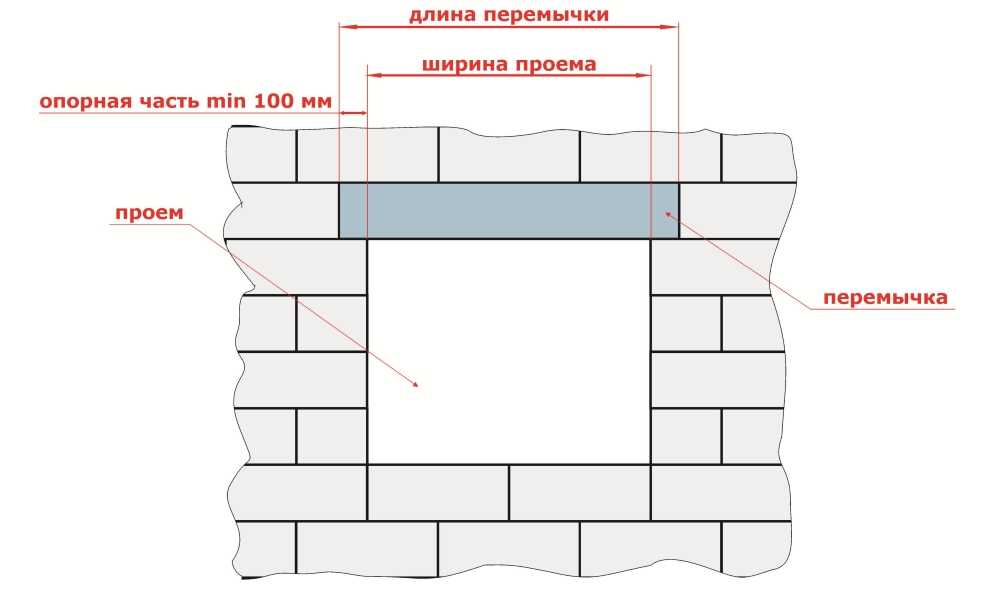

Глубина опирания
Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:
- Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
- Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
- Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.
Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:
- Ширина оконного отверстия не превышает 120 см.
- Высота кладки над коробкой составляет не более 2/3 ширины проема.
- Устраивается временная опалубка.
- Над укреплением осуществляется армирование нескольких рядов.
- Пустоты заполняются клеем для газобетона.
Монтаж
Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

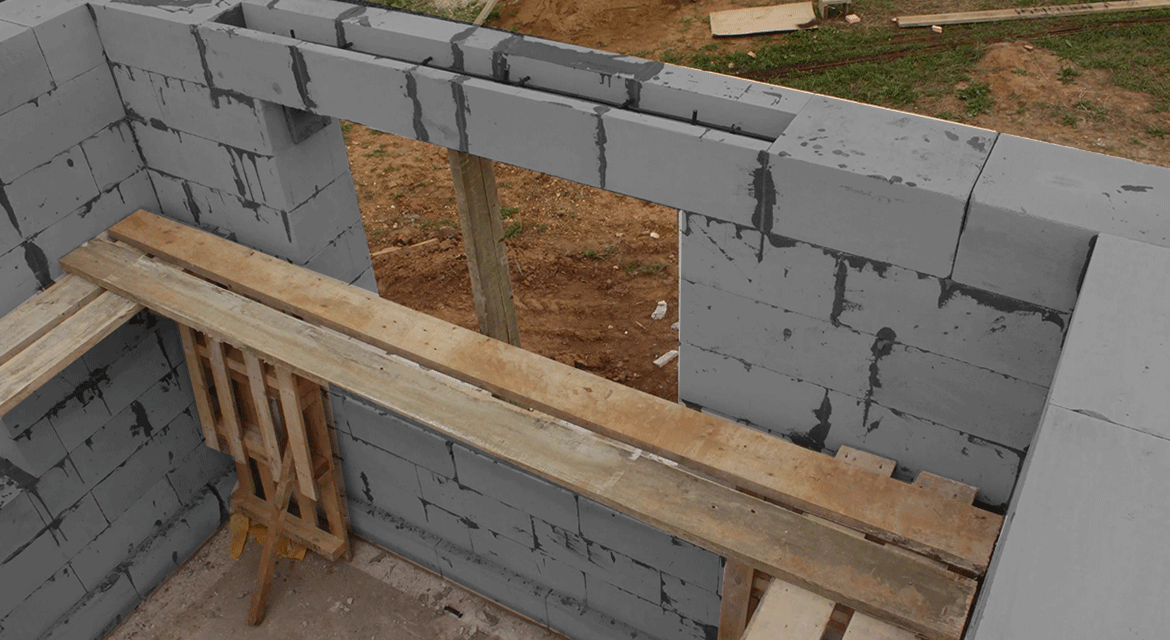

Последовательность действий при установке газобетонных U-блоков
Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:
- Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
- Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
- Проклеиваются все швы, в том числе и горизонтальные.
- Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
- Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
- В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
- После высыхания бетона, убираем доски и подпорки.
Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.
Этапы работ при усилении проема изделием из монолитного бетона
Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:
- Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
- Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
- Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
- С наружной части стены закрепляем утеплитель.
- Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
- Опалубка заливается раствором М200, М300.
- Состав следует утрамбовать и выровнять.
- Снимаем элементы опалубки после высыхания раствора.
Монтаж перемычек из уголков
Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:
- Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
- Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
- Убеждаемся, что изделие упирается на стены.
- Укладываем уголки с внутренней и наружной стороны.
Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.
Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.
Перемычки для газобетонных блоков своими руками, схема устройства, размер
При возведении стен зданий для обустройства перекрытий дверных и оконных проемов используются перемычки как производственного, так и собственного изготовления. Они служат для предотвращения деформации коробок дверей и рам, не допускают проседания стен.
Оглавление:
- Перемычки промышленного производства
- Установка U-блоков
- Применение арматурных прутьев
- Монолитные конструкции
Разновидности
В стенах из газоблоков следует применять перемычки из газобетона, а не использовать широко распространенные в массовом строительстве железобетонные. Это не только облегчает процесс монтажа и делает вид более эстетичным, но и способствует лучшей теплоизоляции, не создавая дополнительные мостики холода.
Используются такие типы:
- Промышленного производства.
- Сборные, состоящие из отдельных элементов U-образной формы.
- Сборные с применением металлических уголков или арматуры.
- Монолитные балки.
Выбор того или иного вида обусловлен стоимостью и шириной перекрытия. Так, монолитные газобетонные перемычки рекомендуется укладывать в проемах, ширина которых превышает 3 метра. В более узких (1,2-3 м) могут использоваться балки, имеющие сборную конструкцию.
Сборные газобетонные изделия, выполненные по автоклавной технологии, существенно облегчают монтаж. Они обладают повышенными теплоизоляционными свойствами и не требуют дополнительного утепления. Необходимая прочность обеспечивается наличием стального армирующего каркаса.
Готовые блоки, выпускаемые высотой 20 и 25 см, можно купить в одном из специализированных строительных гипермаркетов или заказать через интернет-магазин. Такие элементы рассчитаны на выполнение перекрытий проемов, ширина которых не более 1,75 м. Перемычка должна с каждой стороны опираться на стену на расстоянии не менее 250 мм. Укладка осуществляется симметрично проему на тонкий слой клеевого раствора.
Изготовление перекрытий из полностью готовых комплектующих имеет ряд преимуществ, основные из которых:
- Быстрота и легкость монтажа.
- Получение идеально ровной поверхности, облегчающей проведение штукатурных работ.
Из недостатков нужно отметить слишком высокую стоимость.
Перемычки из U-блоков и их установка
Элементы U-образной формы идеально подходят для создания, например, длинной перемычки над окнами в доме из газобетона, где требуются более высокие прочностные показатели.
Имея форму лотка, они выполняют функцию несъемной опалубки. Обладают рядом плюсов:
- Небольшой вес, позволяющий производить работы вручную.
- Простота укладки. Размеры полностью соответствуют габаритам обычных стеновых блоков.
- Выполнение функции теплозащиты благодаря утолщенной наружной стенке.
- Большой ассортимент типоразмеров для подбора нужной длины перекрытия.
Установка осуществляется в несколько этапов:
- Подготовка жесткого настила из бруса или досок под U-блоки. Необходимо, чтобы основание не прогибалось при заливке бетона. Для этого следует в нескольких местах установить подпорки из труб или прочных брусков.
- Кладка U-образных элементов на помост вплотную друг к другу утолщенной стенкой наружу. На торцы каждого в процессе работы наносится тонкий слой клеевого раствора. Крайние должны заходить на стены минимум на 25 см. Не допускаются сколы и другие значительные повреждения опорных поверхностей.
- Установка в лоток объемного каркаса, собранного из четырех прутков арматуры диаметром не менее 12 мм. Также внутрь лотка с внешней стороны рекомендуется вставить лист минваты или пенопласта для дополнительного утепления.
- Заливка бетона марки не ниже М200 в полость составляющих перемычку газобетонных блоков осуществляется слоями с последующим уплотнением, чтобы внутри не образовывались пустоты.
После окончания работ требуется 3 недели, чтобы бетон набрал прочность. Только тогда помост можно будет демонтировать.
Применение U-образных газоблоков существенно облегчает процесс обустройства перемычек. Главным недостатком является неоправданно высокая цена. Примерная стоимость Аэрок и Ytong, широко используемых в строительстве, приведена в таблице. Купить их в Москве проще всего, заказав доставку через интернет.
U-блоки Аэрок | Перемычки Аэрок | U-блоки Ytong | Перемычки Ytong | ||||
Размеры, мм | Цена | Размеры, мм | Цена | Размеры, мм | Цена | Тип/длина, мм | Цена, рубли |
200*250*500 | 200 | 100*250*1500 | 1450 | 200*250*500 | 269 | ПН125/1300 | 1400-2200 |
250*250*500 | 260 | 100*250*2000 | 1550 | 250*250*500 | 289 | ПН125/1500 | 1600-2500 |
300*250*500 | 300 | 150*250*1500 | 1650 | 300*250*500 | 308 | ПН125/1750 | 1900-2900 |
375*250*500 | 360 | 150*250*2000 | 1750 | 375*250*500 | 359 | ПН125/2000 | 2200-3300 |
400*250*500 | 400 | 200*250*1500 | 1850 | ПН125/2250 | 2400-3700 | ||
200*250*2000 | 1950 | ПН125/2500 | 2700-4100 | ||||
ПН125/2750 | 3000-4500 | ||||||
ПН125/3000 | 3300-4900 | ||||||
ПП250/1250 | 1500-2200 | ||||||
ПН250/1300 | 3800-4500 | ||||||
ПН250/1500 | 4400-5200 | ||||||
ПН250/2000 | 4600-7000 |
Обустройство перемычек на металлических профилях или арматуре
Дешевле и быстрее изготавливать перемычки можно, если обычные блоки укладывать на подложенные снизу металлические уголки или прутки арматуры. Их прочность вполне сможет обеспечить необходимую несущую способность.
Этот способ подойдет даже при установке перемычки над оконными проемами в доме со стенами из газобетона, длина которой составляет 2 метра и более. В таких конструкциях нужно применять угловой равнополочный профиль №100. Если ширина проема не превышает 1,2 м, то используется уголок №50.
Важной особенностью является то, что угловой профиль не допускается располагать по краям газоблока – он обязательно должен врезаться внутрь. Для этого прорезаются пазы на расстоянии от края, составляющем 1/3 ширины. Длина соприкосновения профилей с кладкой должна быть не менее 25 см. Между собой уголки следует надежно скрепить с помощью сварки. Рядовые элементы, как и U-образные, размещаются на угловые профили впритык, а торцы заполняются небольшим объемом клеевого раствора.
Арматурные стержни допускается применять в качестве альтернативы уголкам в случае, если ширина проема составляет не более 1,5 м. Для этого используются прутки диаметром 12-16 мм. Сборку рекомендуется проводить на земле в несколько этапов:
- Штробление борозд в блоках со стороны установки арматурных прутков.
- Склеивание по торцам между собой.
- Зачистка борозд металлический щеткой и наполнение их клеевым раствором.
- Размещение арматуры и заливка пазов цементом.
В собранном виде перемычки нужно выдержать около 7 дней, и только после этого размещать над проемом прутками вниз. Концы арматуры с обеих сторон должны заходить на кладку проема не менее, чем на 100 мм.
Перемычки монолитной конструкции
Другим недорогим методом по сравнению с применением U-блоков из газобетона фабричного изготовления является заливка перемычек в выполненной своими руками опалубке, возводимой непосредственно над проемом.
Процесс установки выполняется аналогичным образом:
- Кладка стен до границ будущей перемычки.
- Монтаж каркаса с использованием бруса, досок или OSB.
- Установка утеплителя изнутри с внешней стороны опалубки и промазывание его раствором клея для лучшего сцепления с бетоном.
- Вставка внутрь конструкции заранее подготовленного объемного каркаса из армированных прутков.
- Заливка бетона марки не ниже М200 до уровня, соответствующего высоте стандартного блока – 200 мм.
После полного застывания раствора получается монолитная перемычка из железобетона, утепленная с наружной стороны. Лицевую поверхность оштукатуривают с использованием фасадной сетки.
Стоимость самодельной монолитной конструкции существенно ниже выполняемой из готовых блоков, однако несколько выше, чем в случае с применением металлических углов, зато и перемычка получается гораздо прочнее. Уместна для проемов любой величины и формы, вплоть до изготовления арок над окнами и дверьми.
