Перекрытие по профнастилу монолитное: монтаж, плюсы и минусы

В современном строительстве активно применяются передовые технологии и материалы. Так, одним из популярных решений является профнастил для перекрытий. Подобное изобретение обладает массой эксплуатационных достоинств.

Содержание

1 Преимущества перекрытия с профнастилом
2 Расчет перекрытия
3 Устройство монолитного перекрытия
4 Основные этапы монтажа
- 4.1 Крепление профиля
- 4.2 Армирование
- 4.3 Заливка перекрытий
- 4.4 Выравнивание

Преимущества перекрытия с профнастилом

Перекрытие по профнастилу характеризуется следующими плюсами:

Невысокая стоимость материала и монтажных работ. Поскольку установить перекрытие несложно своими руками, финансовые затраты остаются минимальными. Сам материал продается по доступной цене.
Возможность реализации любых архитектурных решений и монтаж разных геометрических форм.
Процесс заливки относительно простой и исключает необходимость опалубки. Использование гребней снижает расходование бетонной смеси, что тоже положительно влияет на конечную стоимость работ.
Завершить монтаж системы сможет даже неопытный новичок.
Готовое перекрытие легче конструкции из железобетона со съемной опалубкой, при этом прочностные свойства остаются на высшем уровне. В результате система не оказывает на основание больших нагрузок и остается эффективным решением для старых построек. Еще с помощью профлиста можно достичь грамотного распределения усилий.
Являясь незаменимой составляющей монолитной конструкции, профнастил принимает на себя роль армированного каркаса.
Показатели толщины перекрытия определяются местом его эксплуатации. Чтобы они соответствовали требуемым стандартам, нужно выполнить ряд расчетов.
Готовая плита обладает хорошей прочностью, а наличие металлического профиля усиливает конструкцию и придает повышенную степень жесткости.
На рынке доступны разные марки и типы профнастила. Это расширяет возможности выбора и позволяет найти оптимальный вариант для любых условий применения.
Материал характеризуется повышенной устойчивостью к воспламенениям. Показатели огнестойкости равны 30 минутам, а если речь идет о монолитной системе с армированным пролетом — 45 мин.
Перекрытия между этажами характеризуются усиленной опалубкой, которая позволяет обустроить потолок без отделочного слоя или других монтажных работ.
Профнастиловые разработки незаменимы для помещений с металлическим каркасом. Для связывания колонн используется арматура, делающая каркас жестким и устойчивым к различным негативным воздействиям.

За счет небольшого веса, жесткости и устойчивости к коррозийным процессам профнастил пользуется большой популярностью и применяется для строительства построек разного назначения.

При связывании с бетонной смесью он берет на себя часть нагрузок, приходящихся на плиты перекрытия. Монолитный элемент фиксируется на легком несущем каркасе, что снижает расходы на формирование оснований и покупку стеновых материалов. В их качестве используются легкие газоблоки или пеноблоки. Раствор бетона заливают на профнастил без применения сложной опалубки.

Если соблюдать основные правила эксплуатации и вовремя обслуживать конструкцию, она будет демонстрировать лучшую прочность и устойчивость к негативным воздействиям.

Еще плиты на основе профлистов характеризуются минимальным весом и выглядят аккуратно. Устанавливая подобное решение в своем доме, можно не беспокоиться об отделочных или изоляционных слоях.

Материал удобен в эксплуатации и легко транспортируется.

Расчет перекрытия

Собираясь соорудить перекрытие из профнастила, необходимо провести некоторые расчеты, руководствуясь требованиями и нормами СНиП, СТО и др. Важно обращать внимание на габариты помещения, величину шага монтажа поперечных балок, их длину, возлагаемую нагрузку и свойства несущего материала. Еще следует обращать внимание на тот факт, что каждый лист вдоль длины опирается на 3 балки, а с учетом планируемой нагрузки определяется толщина армированных элементов и высота плиты.

Толщина конструкции выбирается с учетом пропорции 1:30, которая зависит от дистанции между поперечинами. Монолитный элемент может обладать толщиной 70-250 мм.

С помощью сокращения шага пролета можно предотвратить проблему прогибания листов. Еще нужно учитывать вес полезной нагрузки, которую принимает межэтажное перекрытие. В качестве нормы используется показатель 150 кг/м², к которому прибавляется 33%.

Рассчитывая монолитное перекрытие, следует точно определить испытываемые расчетные нагрузки и вес конструкций. Эти параметры влияют на тип профиля и толщину опорных балок.

Устройство монолитного перекрытия

Устройство монолитного перекрытия по профнастилу предусматривает наличие железобетонного элемента.

Ключевыми составляющими перекрытия из профнастила является профлист, армирующий каркас и бетон. Подобное изделие основывается на балочном каркасе, а нагрузка распределяется не на стеновые конструкции, а на колонны. У каждой колонны имеется собственный фундамент.

Перекрытие по профнастилу монолитное представляет собой конструкцию, которая подразумевает получение формообразующей поверхности и расширяет возможности строителей в реализации сложных проектов и геометрических форм.

В зависимости от высоты размещения перекрытия выбирается подходящая стойка для опалубки. Телескопические изделия бывают индивидуальными и рамными. Если высота большая, лучше воспользоваться опалубочной башней, а толщину перекрытия расширить до 1000 мм.

При небольшой высоте допускается применение изделий толщиной 300 мм. Чтобы получить сложную конфигурацию, нужно задействовать деревянную клееную балку с разной длиной.

Основные этапы монтажа

Монолитное перекрытие по профлисту обустраивается посредством соединения перфорированных листов с поперечными балками. Дальше происходит монтаж опалубки, подразумевающий верхнюю фиксацию листов. Чтобы залить бетонную смесь под поверхность материала нужно обустроить временные опоры, гарантирующие неподвижное состояние всей конструкции.

На настиле располагают металлическую арматуру и бетонируют нижний накат. Дальше выполняется выравнивание потолка и напольного покрытия. Когда перекрытие получит требуемую степень жесткости, временные опоры можно демонтировать. При выборе безбалочного крепления необходимо учитывать некоторые нюансы.

В первую очередь, армирующий каркас нужно будет поместить вдоль каждого углубления профлиста. Потом его соединяют с металлической сварной сеткой с помощью проволоки. Поверх этого наносится цементная стяжка.

Крепление профиля

Если все расчеты были выполнены правильно, первым этапом будет фиксация профлистов на металлической основе. Для этой цели задействуются саморезы и усиленный бур. При этом крепежный механизм может зайти в швеллер даже при отсутствии специальных отверстий.

Чтобы усилить прочность конструкции, крепления нужно установить везде, где это возможно.

Армирование

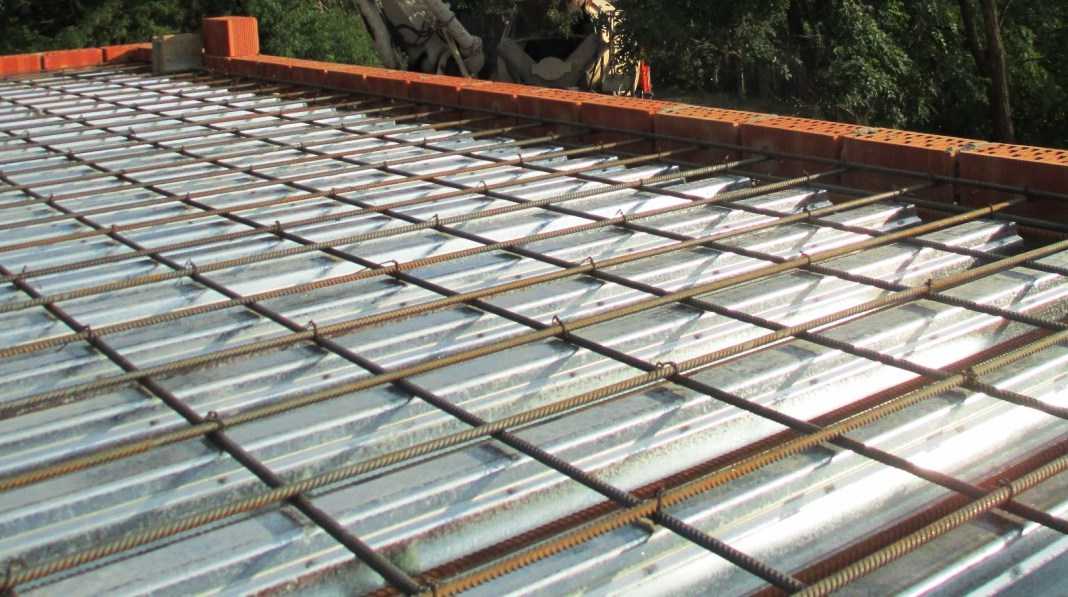

Процедура армирования подразумевает обустройство внутреннего каркаса из металлических прутьев в монолитном бетоне, что гарантирует повышенные прочностные свойства. Для организации объемной структуры задействуется сварная сетка с ячейками 15 х 15 см и отрезки арматуры, соединяющиеся с помощью вертикальных связей или сварочного оборудования. Допустимый шаг объемной перевязки не должен превышать 20 см.

В качестве армирующего элемента задействуется стальной стержень толщиной 10-12 мм марки А400С. Внутреннюю часть плиты из стали обрабатывают бетоном, чтобы защитить ее от негативных воздействий.

Заливка перекрытий

Заливка перекрытия по профнастилу бетоном делается по мере необходимости за один раз. Если подобная возможность отсутствует, необходимо зафиксировать временной промежуток, за который материал будет схватываться. Рекомендуется применять готовые бетонные смеси под марками М300 или выше с мелкофракционным щебнем (до 5 мм). Такой материал сможет заполнить все пустоты в опалубке и усилить конструкцию. Необходимо осуществить вибропрессование.

Работы по бетонированию осуществляются при плюсовых и минусовых температурных значениях. Во втором случае необходимо выбирать такие марки бетона, которые имеют в своем составе специальные пластификаторы. В первую очередь смесь нужно залить в перфорацию профлиста, а потом распределить по всей площадке. Если листы будут фиксироваться на внутренней полке двутавра, смесь лучше залить до уровня верхней полки.

Перед тем, как создать бетонное перекрытие профнастила для опалубки перекрытий, необходимо выполнить ряд подготовительных работ. В первую очередь, следует очистить опалубку от любых загрязнений, помыв ее водой и просушив.

Чтобы подать бетонную смесь, можно использовать следующие методы и инструменты:

Стационарный или передвижной бетонный насос.
Ленточный транспортер.
Строительную бадью, для поднятия которой используется кран.

Подобный метод позволит залить смесь за один заход. Для выравнивания всей поверхности используется строительная гладилка. Слой бетона уплотняется с помощью глубинного вибратора, а с целью «железнения» поверхности задействуется сухой цемент.

Специфика бетонирования напрямую зависит от погодных условий. Чтобы предотвратить образование трещин, негативно влияющих на бетонную структуру, необходимо регулярно обслуживать несущий профнастил для перекрытий, увлажняя его и защищая влагоемкими материалами. Укладка перекрытия в Москве возможна при температуре не меньше +5°С. Процесс затвердевания летом может занять 1-2 недели при температурном диапазоне 15-20 °С.

При опускании температурных значений до нулевой отметки или ниже, в смесь бетонная нужно добавить специальные пластификаторы. Их наличие повышает стоимость материала, но дает гарантии на благополучную фиксацию конструкции.

Руководствуясь существующими строительными нормами и требованиями, бетонную плиту нужно возвышать над волнами профильных листов не меньше чем на 5 см. Если используется дополнительная стяжка, значение можно уменьшить до 30 мм.

Выравнивание

Для выравнивания раствора используются гладилки и сухой цемент, обеспечивающий надежную защиту от негативных воздействий. Минимальные показатели толщины, которыми должен обладать безбалочный профнастил для перекрытия, составляют 250 мм.

Особенности обслуживания материала заключаются в постоянном увлажнении и укрывании влагоемкими материалами, пока не появится 70% прочность.

В холодный период процедура созревания камня занимает больше времени. Если условия созревания соответствуют комфортным, временные опоры можно демонтировать меньше чем за месяц, переходя к следующему этапу обрабатывания профлиста.

Монолитное перекрытие по профнастилу в частном доме, пример расчета, чертежи

В строительстве малоэтажных зданий широко применяется технология изготовления монолитного перекрытия по профнастилу. Опирание осуществляется на несущие стены или металлические балки в продольном направлении. Современные способы устройства позволяют ускорить процесс установки и снизить показатели трудоемкости.

Оглавление:

Описание конструкции
Правила расчета
Технология монтажа

Что представляет собой перекрытие?

Его изготовление требует проведения обработки поверхности, при том, что профнастил https://buddah.com.ua/product-category/profnastil/ практически исключает этот этап. По факту монолит обустраивается по методу несъемной опалубки, что также помогает сэкономить трудозатраты на демонтаже щитов. Технология привлекательна тем, что это нестандартное решение эффективно при возведении гаражей, хозпостроек или террас.

Лист имеет такую форму, которая позволяет создать бетонную систему повышенной прочности. Она будет лучше сопротивляться деформациям, что обеспечивает надежность всего здания. Нижняя часть перекрытия приобретает ребристую форму с ребрами жесткости. На практике такой способ снижает расход арматуры и смеси, однако это не вредит прочностным характеристикам.

Несмотря на то, что конструкция получается относительно нетяжелой, ее устройство возможно только для зданий с кирпичными или блочными стенами. Перед ее изготовлением следует провести соответствующие расчеты по размерам и использованию материалов. Рекомендуется доверить этот этап профессионалу, так как от этого зависит надежность и долговечность создаваемого элемента дома.

Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.

Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.

Нюансы расчета размеров:

На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции».
Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.

3. Бетонные работы.

Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:

Передвижным или стационарным бетононасосом.
Ленточным транспортером.
Бадьей, которая подается на определенную высоту при помощи стрелового крана.

Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.

Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:

В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.

4. Уход.

Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.

Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.

Все, что вам нужно знать о бетонных потолках

Бетон — это многоцелевой, универсальный материал, обладающий теплоизоляцией и эстетически необработанным, прочным… в том числе и для потолков

Бетонные потолки все чаще используются в многоэтажном строительстве жилых домов, единиц и многоквартирных домов, а также в адаптивном повторном использовании складов, заводов и коммерческих офисных зданий. Они привносят сырость и прочность, а также тепловую массу в помещения с индустриальной или современной эстетикой. Вот как они формируются, а также некоторые приемы для достижения формы и текстуры.

Столярные изделия Freestyle P/L

Как формируется потолок из открытого бетона?
В многоэтажном здании открытый бетонный потолок часто является нижней стороной толстой бетонной плиты, армированной сталью, которая образует и пол, и потолок. Если нижняя поверхность бетонной плиты не покрыта другим материалом, таким как штукатурка, краска или древесина, она становится открытым бетонным потолком.

Бетонные потолки также могут быть открытой конструкцией крыши одноэтажного здания или верхнего этажа многоуровневого здания.

D-Max Photography

LUXE Builders + Designers

Этот трехэтажный дом в Перте имеет монолитный бетонный потолок. Он напоминает индустриальный стиль и обеспечивает тепловые свойства бетона.

Чтобы создать видимый здесь эффект, когда видны стыки опалубки, декан де Петра из LUXE Builders + Designers объясняет, что «опалубщик должен вырезать и укладывать опалубку точно так же, как если бы он укладывал плитку на пол, имеющие одинаковую ширину досок по периметру стен». Здесь стыки выровнены таким образом, что огни расположены в бетонных центрах.

Nobbs Radford Architects

Этот дом в Глебе, Новый Южный Уэльс, имеет сборный бетонный потолок, как будто подвешенный над гостиной открытой планировки. Бетон был изготовлен на заводе всего в паре километров от площадки, а тонкие линии и зазубренные круги показывают формы форм, используемых для изготовления панелей.

Масштабная архитектура

Сантехника и электрика
Трубы и другая арматура для освещения, водоснабжения, электропроводки и механики укладываются в опалубку перед заливкой бетона. Это означает, что они скрыты в бетоне, за исключением тех, которые прикреплены к поверхности, поскольку здесь находятся трековое освещение и подвеска.

В качестве альтернативы, эти услуги могут быть включены после заливки и затвердевания бетона и снятия опалубки. На этой кухне есть перегородка из гипсокартона, которая скрывает освещение и другие электрические механизмы, поэтому их не нужно прокладывать внутри или прикреплять к потолку.

Architects EAT

Бетон c Потолочные профили
Moving House by Architects EAT имеет волнообразный бетонный профиль крыши с тремя сводчатыми световыми люками, пропускающими северный солнечный свет в жилой объем открытой планировки. Крыша и потолок выполнены из торкретбетона, представляющего собой раствор или бетон, который перекачивается через шланг и распыляется или пневматически проецируется с высокой скоростью на поверхность или основание. Его оставили необработанным и неполированным, чтобы подчеркнуть вариации рисунка и цвета. Напротив, бетонный пол полируется и герметизируется.

См. остальную часть этого отмеченного наградами дома в Мельбурне, Виктория

Emily Greeves Architects

В рамках этого адаптивного проекта повторного использования офисный блок из красного кирпича 1980-х годов в Лондоне, Великобритания, был преобразован в 15 квартир. Дизайнер сохранил открытые бетонные софиты, которые образуют неглубокие ниши в потолке, добавляя пространству глубины и ритма.

Andrew Snow Photography

Текстурированные бетонные потолки
Выбор материала, используемого для опалубки, повлияет на окончательный вид открытого бетона, если вы решите использовать этот материал. Поверхности опалубки, такие как древесина или фанера, которые соприкасаются с бетоном, придают текстуру и зернистость готовому изделию. Это может дать широкий спектр декоративной и архитектурной отделки и может устранить необходимость в дополнительных прикладных отделках, таких как краска или штукатурка.

8 удивительных способов использования бетона, которые не оставят вас холодными

Gerrad Hall Architects

На этом открытом потолке видны отрезки деревянных досок, используемых в опалубке, что придает ему то, что называется «бетон с древесным зерном». Это становится все более популярным видом, поскольку он предлагает большее ощущение текстуры и тепла, как и само дерево, а в некоторых случаях его можно принять за древесину.

Ваша очередь
Вы приветствовали бетон в своем доме? Расскажите нам, как и что вам нравится в этом материале, в комментариях ниже. И пока вы это делаете, лайкайте эту историю, сохраняйте изображения и присоединяйтесь к беседе.

Подробнее
Хотите освежить в памяти другие строительные материалы? Узнайте о последних цветах и стилях в США в области искусственных каменных поверхностей

Несущие листы | Daistera.com

Профлист можно использовать в кровельных конструкциях, как в качестве гидрокровли, так и в качестве несущих конструкций.
Выбор осуществляется исходя из внешнего вида и требуемой жесткости, а также нагрузок, которым подвергается здание.

Несущие профилированные листы применяются как в утепленных и неутепленных кровлях, так и в перекрытиях зданий. 9№ 0005

Конструкционные профилированные листы представляют собой экономичное решение для покрытия крыш с большими пролетами, позволяющее отказаться от второстепенных металлоконструкций.

Наши несущие профилированные листы изготовлены из высококачественного сырья для строительства крыш коммерческих и промышленных зданий.

Быстро и легко собираются.

Конечное применение:

логистические здания и склады
производственные здания
торговые центры
спортивные сооружения
сельскохозяйственные постройки

Листы подшипников с нагрузкой / листы профиля конструкции

Трапериоидные листы T50 / T55 / T60 / T80 / T130 / T135 / T153 / T160 / T200

T50D . 1055

Эффективная ширина: 1055 мм
Общая ширина: ~1100 мм
Толщина: 0,5–1,0 мм
Высота профиля: 47 мм

Т55Д .1020

Эффективная ширина: 1020 мм
Общая ширина: ~1054 мм
Толщина: 0,5–1,0 мм
Высота профиля: 53 мм

Т60Д .1002

Эффективная ширина: 1002 мм
Общая ширина: ~1040 мм
Толщина: 0,6–1,25 мм
Высота профиля: 61 мм

Т80Д .1130

Эффективная ширина: 1130 мм
Общая ширина: ~1165 мм
Толщина: 0,7–1,5 мм
Высота профиля: 82 мм

Т130Д .1011

Эффективная ширина: 1011 мм
Общая ширина: ~1045 мм
Толщина: 0,7–1,5 мм
Высота профиля: 134 мм

Т135Д . 930

Эффективная ширина: 930 мм
Общая ширина: ~974 мм
Толщина: 0,7–1,5 мм
Высота профиля: 136 мм

Т135Д .950

Эффективная ширина: 950 мм
Общая ширина: ~994 мм
Толщина: 0,7–1,5 мм
Высота профиля: 134 мм

T153D .840

Эффективная ширина: 840 мм
Общая ширина: ~880 мм
Толщина: 0,7–1,5 мм
Высота профиля: 155 мм

Т160Д .750

Эффективная ширина: 750 мм
Общая ширина: 790 мм
Толщина: 0,75–1,5 мм
Высота профиля: 161 мм

Т200Д .840

Эффективная ширина: 840 мм
Общая ширина: 883 мм
Толщина: 0,75–1,5 мм
Высота профиля: 200 мм

Легкий и универсальный конструкционный кровельный материал должен обладать максимальными показателями механической прочности. Листы коробчатого профиля имеют это. Широкий выбор профилей помогает выбрать тот, который соответствует характеристикам несущей способности вашего проекта.

ДИАПАЗОН ТОЛЩИНЫ ПРОФИЛЯ:

T-50D / T-55D

T-60D / T-80D

0,50 – 1,00 мм

0,60 – 1,25 мм / T 300045 T300045

30d / T135-950D

T153D / T160D / T200D

0,70-1,50 мм

0,75-1,50 мм

Coatings and Colors

Polyester Interior [int]

. слой полиэстера и имеющий гладкую и глянцевую поверхность. Небольшая толщина органического покрытия означает, что оно в основном предназначено для внутренних работ и конструкционных элементов, не подвергающихся прямому атмосферному воздействию.

RAL 9002

RAL 9010

Трапециевидные листы производятся в соответствии со стандартом PN-EN 1090-4 и имеют маркировку CE.

УСТАНОВКА

НАЗНАЧЕНИЕ

Трапециевидные листы могут использоваться для изготовления покрытий, кровли и облицовки наружных стен. Применение и способ изготовления корпусов должны соответствовать техническим проектам, подготовленным с учетом действующих стандартов и технических и строительных норм, а также рекомендаций, изложенных в соответствующей инструкции 9.0005

ХРАНЕНИЕ

Разгрузка должна осуществляться с использованием специального механического оборудования, такого как кран или вилочный погрузчик с большим расстоянием между вилами. Запрещается скользить одним листом по другому, а также по другим поверхностям. Если есть потертости и царапины, их необходимо закрепить подкрашивающей краской, соответствующей цвету листового металла. Листы нельзя хранить в упаковках на открытом воздухе или в помещениях с повышенной влажностью и частыми перепадами температуры. Листы должны храниться в сухих и проветриваемых помещениях. Листовые пакеты следует укладывать на деревянные или пенопластовые прокладки, обеспечивающие беспрепятственную циркуляцию воздуха. Листы с покрытием в заводской упаковке не должны храниться более 3-х недель с даты изготовления. По истечении этого времени упаковку следует разрезать, а листы разделить прокладками, чтобы обеспечить беспрепятственную циркуляцию воздуха. Пакеты следует укладывать с уклоном, чтобы вода могла свободно стекать по их поверхности в случае сырости. Максимальный срок хранения не должен превышать 5 месяцев со дня изготовления. Соблюдение этих правил убережет листы от повреждения органического покрытия и коррозии. Производитель не несет ответственности за коррозию металлических листов, хранящихся в нарушение вышеуказанных правил.

РЕЗКА

На момент поставки заказчику размеры трапециевидных листов равны указанным в заказе на поставку. Если на строительной площадке требуется дополнительная обработка листов, рекомендуется использовать традиционные ручные ножницы, вырубные ножницы или ручную циркулярную пилу со специальным диском, не вызывающим термического эффекта (резкого повышения температуры). Инструменты, вызывающие термический эффект, напр. угловые шлифовальные машины, не допускаются, так как они могут повредить органическое и цинковое покрытие, что приведет к процессу коррозии. Производитель рекомендует защищать все кромки среза краской для подкрашивания, в том числе на месте фабричного реза.

УСТАНОВКА

Листы крепятся к конструктивным элементам, таким как обрешетка, обрешетка или стропила крыши и стены, с помощью саморезов, саморезов или гвоздезабивных пистолетов. Застежка размещается в каждом нижнем сгибе листа. Расстояние между опорами, а также количество и выбор крепежных элементов должны определяться конструкционным проектом с учетом условий нагрузки, в которых будет использоваться лист.

Пример размера нахлеста между листами на утепленной кровле — способ монтажа листа с соединением по промежуточной опоре.

Minimum widths of sheet supports, mm

Wall
Wood
Steel/reinforced concrete
Steel/reinforced concrete

100
60
40 — profiles ≤T80
60 — profiles ≥T90

OUTERMOST SUPPORT

Стена
Сталь/железобетон

100
60

ПРОМЕЖУТОЧНАЯ ОПОРНАЯ

0005

РУКОВОДСТВО ПО МОНТАЖУ И КОММЕНТАРИИ К ТАБЛИЦАМ НЕСУЩЕЙ СПОСОБНОСТИ

Таблицы несущей способности разработаны для трапециевидных металлических листов фирмы BLACHPROFIL 2, работающих в качестве однопролетных и неразрезных балок: двухпролетных и трехпролетных, а также для металлические листы, уложенные внахлест – в виде двухпролетных и трехпролетных балок (поставляется только по запросу – за более подробной информацией обращайтесь в отдел продаж).
