Панель стеновая железобетонная: Статьи и материалы отрасли производства ЖБИ от экспертов

Содержание

Стеновые железобетонные панели

Полезная информация

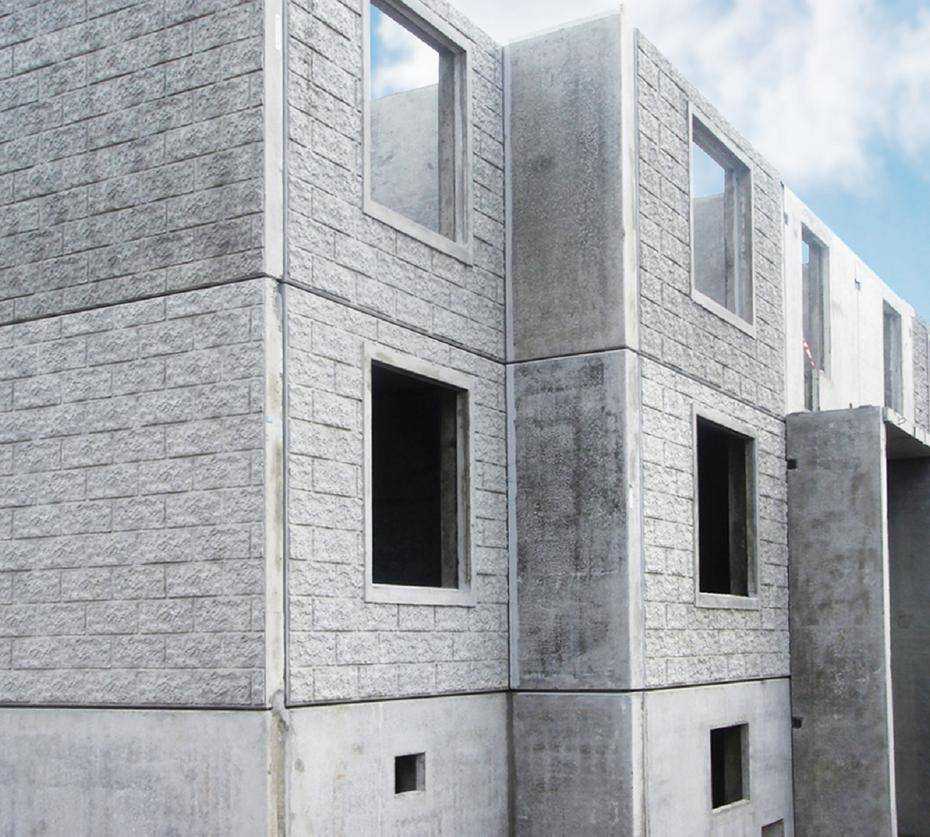

Стеновые железобетонные панели

В мегаполисах многоэтажные дома решают проблему квартирных вопросов. Развитие машиностроения, и появление строительной техники в прошлом веке открыли возможность возведения высотных зданий. Стеновые железобетонные панели позволяют быстро возводить строения. Они широко используются в строительстве, для постройки жилых, производственных и административных зданий.

Современные технологии открыли широкие возможности для многих компаний. Изготовление готовых панелей увеличило продуктивность работы строительных организаций. Сборка сооружений из заготовленных элементов, позволяет в минимальные сроки реализовывать проекты. Процесс происходит путем монтажа изготовленных в заводских условиях деталей. ЖБ панели являются основными элементами. Из них монтируются наружные стены и внутренние перегородки.

Крупногабаритные компоненты, изготовленные в заводских условиях, существенно отличаются качеством от элементов, сделанных непосредственно на стройплощадке. Стеновые железобетонные панели соответствуют требованиям ГОСТа и проверяются специальными службами технического контроля. Изделия проходят проверку на прочность, качество звуко- и теплоизоляции.

Основные виды

В любом сооружении определенный элемент конструкции играет свою, важную роль. Стеновые железобетонные панели делятся на несколько видов, каждый из которых выполняет свои конкретные функции.

● Однослойные ЖБ панели могут использоваться для обустройства внутренних и наружных стен здания. Основная область применения — неотапливаемые сооружения. Изготавливаются из легких, тяжелых или ячеистых марок бетона.

● Многослойные ЖБ панели применяются при строительстве жилых, коммерческих и административных зданий. Используются в крупнопанельном строительстве для возведения отапливаемых строений.

Многослойные стеновые железобетонные панели имеют составные элементы и теплоизоляционные наполнители. Изготавливаются в два или три слоя, могут иметь разные размеры. Многослойная конструкция этих ЖБИ изделий эффективна в эксплуатации благодаря отличным техническим характеристикам. Изделия обладают хорошими тепло- и звукоизоляционными свойствами.

Минимальные потери тепла помещений здания позволяют экономить энергоресурсы. Именно многослойные стеновые плиты способствуют уменьшению расходов на оплату за отопление. В глобальных масштабах влияют на экономию природных ресурсов страны, а главное — позволяют комфортно жить населению.

Особенности многослойных ЖБИ

В производстве железобетонных изделий, на протяжении длительного периода времени, существенных изменений не происходило. Основными составляющими продукции являются бетон и металлоконструкции. Стеновые железобетонные панели содержат два основных компонента, которые в связке образуют прочный и надежный строительный материал.

Многослойные ЖБ плиты для удобства выпускаются цельными и сборными. Полносборные элементы быстро монтируются и позволяют в минимальные сроки сдать проект в эксплуатацию. Для обустройства труднодоступных мест используют сборные элементы. По месту каждый слой устанавливается отдельно.

Полносборные ЖБ плиты могут служить в разных целях:

Многослойные плиты устанавливают в качестве несущих стен.

Они играют роль самонесущих элементов.

Выполняют функции навесных конструкций.

Современные технологии производства позволяют изготовителям создавать изделия разных форм и размеров. Завод ЖБИ Бетонекс — Санкт-Петербург изготавливает ЖБИ изделия под любой проект необходимые элементы с индивидуальными параметрами. Стеновые железобетонные панели долговечны в эксплуатации и выдерживают большие нагрузки. Они не подвержены негативному влиянию агрессивной среды. Панельные здания не требуют особого ухода. Дома прекрасно эксплуатируются на территориях с любыми погодными условиями.

Возврат к списку

Панели стеновые железобетонные наружные и внутренние, размеры по ГОСТ, цены

Автор Георгий Русиев На чтение 5 мин Просмотров 523 Опубликовано 28.02.2015

В сфере строительства железобетонные изделия являются наиболее используемой продукцией. Некоторые образцы готовятся непосредственно на площадке, но в основном подобные конструкции производятся промышленным способом. Применение готовых панелей значительно сокращает сроки проведения работ и гарантирует точное выполнение всех требований, оговоренных в проектной документации.

Оглавление:

Описание разновидностей ЖБИ
Особенности, размеры и маркировка
Цена панелей

Технические условия и изготовление регламентируются ГОСТ в зависимости от предназначения и особенностей технологии: для внешних стен – № 12504 от 1980 года, внутренних – 11024 от 1984 года, продукция с утеплителем, трехслойная – 31310 от 2005 года. Есть и ряд других документов – СНиП, ТУ предприятий и так далее.

Классификация стеновых панелей

Подразделение на определенные группы условно, но оно дает более полное представление о специфике применения конкретных образцов. Все они различаются по нескольким «параметрам».

1. По реализованному инженерному решению.

Составные (сборные).
Монолитные.

В свою очередь, они могут быть:

трехслойные – представляют собой железобетонные ребристые панели с прослойкой из утеплителя;
двухслойные (теплоизолятор + бетон с армированием). Утеплитель фиксируется на внутренней грани. Наиболее распространенные – плиты из минеральных ват, слой пенобетона или пеностекла, которые сверху накрываются цементной стяжкой;
железобетонные однослойные панели с бетоном только одной марки. Как правило, относящийся к категории «легкий» или «особо легкий». Причем в качестве заполнителя в растворах могут использоваться различные материалы – керамзит, аглопорит, шлак и некоторые другие. Их особенность в том, что одна грань обработана специальным цементом, что облегчает производство «финишной» отделки. В процессе монтажа панель помещается с расчетом, чтобы эта ее сторона «смотрела» внутрь строения.

2. По устойчивости к нагрузке.

Ненесущие.
Самонесущие.
Несущие.
Поэтажно несущие.

3. По специфике применения.

Строения жилые, административные или общественные.
Инженерные сооружения.
Стеновые панели для промышленных зданий.
Чердачные помещения.
Цокольные (технические) этажи.
Для установки внутри или по периметру (внешние).

4. По структуре.

Пустотелые или сплошные.
Из одного или нескольких видов бетона.

Все перечисленные отличия являются основными. Но есть и другие, которые связаны со спецификой использования или некоторыми дополнительными характеристиками стеновых железобетонных изделий. Образцы различаются марками бетонов (от легких до тяжелых), вяжущим (гипс, цемент), видом армирования, а также рядом других параметров (сорт металла, его подготовка, расположение закладных и так далее).

Ассортимент настолько обширный, что перечислять все разновидности нет смысла. Тем более что производители выпускают конструкции, как правило, под определенный заказ и ориентируются на ТУ, которые предоставляет покупатель. Например, с уже вмонтированными блоками (оконными, дверными) или с подготовленными под определенный размер проемами.

1. Хорошая несущая способность и повышенная прочность.

2. Быстрый монтаж. Все стеновые железобетонные панели отличаются строгой геометрией и точным совпадением мест расположения крепежных элементов («закладных»).

3. Использование многослойных изделий позволяет экономить время и материалы на тепло- и шумоизоляции строений.

4. Устойчивость к термическому воздействию, агрессивным средам, колебаниям температуры.

5. Предварительная подготовка основы для «финишной» отделки не требуется, так как отличаются ровностью граней.

6. Возможность применения при возведении конструкций любого предназначения.

Габариты

Они зависят от нескольких параметров: разрезки стены (однорядная, полосовая, комбинированная), вида панели (в том числе подоконная, простеночная) и привязаны к модулю кратности «М». Пределы линейных размеров – в «мм».

Для внешних стен:

длина – от 300 до 8 400;
высота – от 600 до 8 400;
толщина (для комбинированной разрезки) – от 200 до 400.

Для внутренних:

длина – от 1 200 до 7 500;
высота – от 2 800 до 4 200;
толщина – от 60 до 300.

Маркировка

1. ЖБИ стеновые наружные панели.

Первая позиция – цифра. Особенность технологии изготовления:

от 1 до 3 – цельная;
от 4 до 6 – составная.

Вторая – буква. Вид стеновой железобетонной панели: Н – наружная.

Третья позиция. Специфика применения:

С – для стен;
Ц – технические (цокольные) этажи;
Ч – (чердачные помещения).

Далее идут группы цифр, которые дают сведения о характеристиках панели. Линейные параметры округляются до целого значения, при этом длина, высота обозначаются в «дм», толщина – в «см».

Последняя группа – также буквы. Они дают представление о некоторых конструктивных особенностях стенового железобетонного изделия (расположении и конфигурации проемов, торцевых зон, арматурных выпусков и тому подобное).

2. Панели ж/б внутренние.

Здесь обозначение несколько иное. Отметим только различия.

Вторая буква:

С – для несущих изделий.
Г – для ненесущих.

Третья:

В – стены.
П – подвальные (технические) этажи.

Четвертая: имеется в обозначении только составных железобетонных панелей – С.

Примерная стоимость

Точные цифры назвать трудно. И дело не только в большом ассортименте, но и в особенностях технологии изготовления, Учитывается марка бетона, тип армирования (сетка или каркас) и ряд других показателей. Поэтому на сайтах производителей вместо прайс-листов размещен калькулятор, при помощи которого можно рассчитать примерную стоимость панели только после ввода исходных данных. А если и есть перечень продукции, то для уточнения цены на образец предлагается сделать звонок по указанному номеру.

Чтобы иметь общее представление о цене железобетонных панелей, можно ориентироваться на такие усредненные (и весьма приблизительные) цифры (руб/м²):

однослойные – от 3 100;
двухслойные – от 3 650;
трехслойные – от 4 850.

Покупка стеновых жби панелей б/у обойдется дешевле, поскольку цена зависит от степени износа. Но учитывая специфику производства изделий, специалисты не советуют использовать их на ответственных участках. Даже профессионалу, обнаружившему признаки скрытого дефекта, понадобится специальное оборудование, чтобы провести полную диагностику и дать рекомендации по дальнейшему применению панели.

Бетонные стеновые панели

Дом
Бетонные стеновые панели

Concreate® для Trueform Concrete

Trueform Concrete является авторизованным дистрибьютором стеновых панелей Concreate®. Панели Concreate® обладают всеми эстетическими преимуществами традиционных бетонных и стеклопластиковых панелей, но при этом вес, стоимость и трудозатраты намного ниже.

Эти инновационные бетонные панели легкие, универсальные и простые в установке благодаря запатентованной конструкции и ультратонкому профилю.

Concreate® для Trueform Concrete

ПОЛУЧИТЬ НАБОР ДЛЯ ПРОБ

ПРОДУКЦИЯ

ЛЕГКИЙ

Панели Concreate® имеют толщину всего 1/8 дюйма и вес всего 1,3 фунта/кв. фут, что делает их значительно более безопасными и простыми в обращении, чем обычные бетонные панели. Тем не менее, несмотря на то, что они тонкие, их инновационная волокнистая конструкция делает их гибкими и долговечными.

УНИВЕРСАЛЬНЫЙ

Панели Concreate® Можно использовать практически на любой влажной или сухой внутренней поверхности, включая стены, душевые кабины, потолки, стойки администратора и другие архитектурные элементы — даже фасады ящиков или шкафов. Они устойчивы как к огню, так и к воде и демонстрируют отличные акустические свойства.

ПРОСТОТА УСТАНОВКИ

Панели Concreate® легко крепятся к поверхностям с помощью клея. Их точные кромки с алмазной огранкой позволяют соединять их встык без использования цементного раствора, а их тонкий профиль позволяет резать их острым лезвием.

Устойчивые к растрескиванию и сколам, эти панели также можно просверливать или привинчивать, а также срезать под углом для получения узких углов.

ЛЕГКИЙ

Панели Concreate® имеют толщину всего 1/8 дюйма и вес всего 1,3 фунта/кв. фут, что делает их значительно более безопасными и простыми в обращении, чем обычные бетонные панели. Тем не менее, несмотря на то, что они тонкие, их инновационная волокнистая структура делает их гибкими и долговечными.

УНИВЕРСАЛЬНЫЙ

Панели Concreate® Можно использовать практически на любой влажной или сухой внутренней поверхности, включая стены, душевые кабины, потолки, стойки администратора и другие архитектурные элементы — даже фасады ящиков или шкафов. Они устойчивы как к огню, так и к воде и демонстрируют отличные акустические свойства.

ПРОСТОТА УСТАНОВКИ

Панели Concreate® легко крепятся к поверхностям с помощью клея. Их точные кромки с алмазной огранкой позволяют соединять их встык без использования цементного раствора, а их тонкий профиль позволяет резать их острым лезвием.

Panel Gallery

Natural Grey

Natural Grey / Clarks HQ, Manchester

Metal Grey / A Ma Maniere, Houston

Natural Grey

Panel Галерея

Естественный серый

Естественный серый / Штаб-квартира Clarks, Манчестер

Серый металл / A Ma Maniere, Хьюстон

Natural Grey

Фонд -панель

Фонд -панели по истинному бетону представляют собой панели ручной работы GFRC, которые захватывают уникальные, уникальные финиши, которые являются бетоном. Отлитые в двух стандартных размерах и восьми цветах, панели Foundation имеют толщину 5/8 дюйма и имеют симметрично расположенные круглые углубления.

ПОЛУЧИТЬ ОБРАЗЦЫ

Коллекция панелей Foundation

Фундаментные панели от Trueform Concrete — это панели ручной работы из стеклопластика, обладающие изысканной уникальной отделкой, которой славится бетон. Отлитые в двух стандартных размерах и восьми цветах, панели Foundation имеют толщину 5/8 дюйма и имеют симметрично расположенные круглые углубления.

ПОЛУЧИТЬ ОБРАЗЦЫ

ПРОДУКЦИЯ

«Конфигурируемые» стеновые системы — «Железобетонные» панели — ITLA

Наши комплекты «Железобетонные» стеновые модули в масштабе N и HO предназначены для того, чтобы вы могли построить промышленную конструкцию любого размера или формы, подходящую для любого пространства!

Каждая линейка стеновых панелей имеет стандартный размер ширины и специально расположенные соединения типа «ласточкин хвост», что позволяет соединять их как по горизонтали, так и по вертикали.

ПОСМОТРИТЕ наше ВИДЕО с описанием этой модульной настенной системы … НАЖМИТЕ ЗДЕСЬ

Следующие «обозначения на диаграммах» помогут вам визуализировать наши стандартные значения ширины стеновых компонентов.

Настенные модули в масштабе N имеют ширину 1,5 дюйма и высоту 4,75 дюйма (2 панели в комплекте), как показано выше.

Исключением является набор панелей-заглушек N3057, который включает две стенки шириной 1,5 дюйма и четыре стенки шириной 0,75 дюйма (6 панелей в комплекте), как показано ниже.

———————————————— ————

Настенные модули в масштабе HO имеют ширину 3 дюйма и высоту 9 дюймов. Ссылайтесь на те же изображения стен выше.

Исключением является набор панелей-заполнителей HO4057, который включает в себя одну 3-дюймовую и две 1,5-дюймовые стенки (3 панели в комплекте).

Наборы панелей-заполнителей предназначены для создания «бетонной стены» и обеспечивают закрытие боковой или задней стенки. Они также поставляются с отделкой пилястрами.

Понимая приведенные выше легенды размеров, вы можете сослаться на некоторые из предложенных нами основных форм зданий ниже, но мы знаем, что вы создадите что-то более уникальное, когда рассмотрите возможности.

———————————————— ————————————————— ——————————-

Давайте посмотрим на некоторые следы в масштабе N … (шкала HO приведена ниже) …

Неглубокий рельеф №1 … 2 комплекта стен (пары) и 1 заглушка N3057 (пара)

Неглубокий рельеф №2 … 2 комплекта стен (пары) и 1 заглушка N3057 ( пара)

Неглубокий рельеф №3 … 3 комплекта стен (пары) и 1 заглушка N3057 (пара)

Fully Walled with N3060 Dock Assembly Kit … 3 Wall Kits (Pairs) & 1 N3057 Filler Panel (Pair), plus the N3060 Dock Assembly

SEE a CUSTOM BUILD статья о завершении вышеуказанной конструкции НАЖМИТЕ ЗДЕСЬ

Загрузите БЕСПЛАТНЫЕ ШАБЛОНЫ ДЛЯ ПЕЧАТИ, которые представляют все наши промышленные стеновые модули масштаба N ЗДЕСЬ.

————————————————————- ————————————————— —————

Примеры посадочных мест по шкале HO …

Мелкий рельеф № 1 … любые 4 комплекта для стен и 1 набор заглушек HO4057

———— ————————————————— ————————————————————

Мелкий рельеф #2 … любые 4 настенных комплекта и 1 комплект заглушек HO4057

————————— ————————————————— ——————————

Неглубокий рельеф #3 … любые 6 комплектов стен и 2 комплекта панелей HO4057

——————— ————————————————— ———————————-

Полностенный прямоугольный с вырезом .
