Оконные проемы в газобетоне


12 февраля 2021


14834



Оглавление: [скрыть]

  • Общие понятия
  • Установка перемычек
  • Монтаж армированных перемычек
  • Установка перемычки из металлического уголка
  • Монтаж оконного блока
  • Перечень инструментов и материалов

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.

Общие понятия

Узлы армирования здания из газобетонных блоков: 1 — стена из газобетонных блоков; 2 — армирование в стыках между плитами перекрытия; 3 — армированный железобетонный пояс; 4 — элементы утепления армопояса; 5 — армирование зон опирания перемычек; 6 — армирование подоконной зоны; 7 — армирование глухих стен большой площадью; 8 — армирование опорного шва.

В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.

Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.

Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.

Швы между стеной и коробкой утепляют монтажной пеной или минеральной плитой.

Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии. Опору любой перемычки на газобетонную стену нужно устанавливать на длину больше 2 м. Далее проем делается так. С учетом толщины стен располагают одну или две перемычки, расположенные плотно друг к другу. В случае если окно шириной 1,2 м и более, его нужно усилить, удлиняя опору до 2,5 м.

Схема перемычки.

В строительстве зданий из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

  • несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
  • ненесущие армируются конструктивно (газо- и железобетонные перемычки).

В зависимости от применяемого материала:

  • газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
  • железобетонные;
  • деревянные;
  • металлические прокатные профили — уголки, двутавры, швеллеры.

Усиление плиты перекрытия сверху.
Особенности гидротехнического бетона.
Пропорции бетона м200 на куб. Подробнее>>

Вернуться к оглавлению

Установка перемычек

Вариант установки опалубки для заливки перемычки.

Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса либо монолита. Сборно-монолитные перемычки вырабатываются из U-образных тяжелых бетонных (М200) блоков при содействии несъемных опалубок. U-блоки представляют собой изготовленные в определенном формате блоки из газобетона, внутри сечения которых производится армирование. Стенки U-блока выполняют функцию опалубки (несущая способность) под монолитные перемычки и теплоизоляции. Каркас изготавливается из стальной арматуры класса А III. Сборные перемычки, в зависимости от величины и массы могут производиться грузоподъемными механизмами или же самостоятельно вручную. Далее кладка перемычек осуществляется только на используемый для кладки стен раствор. Оконный проем в газобетоне не имеет четверти. Деревянные коробки скрепляются при помощи оцинкованных гвоздей либо ершей из металла. Щели между оконным проемом и коробкой затыкаются утеплителем с упругими прокладками либо монтажной пеной, откосы обрабатываются штукатуркой.

Подоконники наружных стен предохраняются стальным сливом из кровли.

Варианты утепления перемычки над проемом в стене из газобетонного блока.

Оконный проем перекрывается U-образными блоками (сборно-монолитные перемычки) в несколько этапов.

  1. Установка U-блоков широкой частью во внешнюю сторону стен на подготовленное основание на глубину не меньше 2,5 м. В случае составления блочных перемычек над проемом временные подпорки устанавливаются до их кладки. Для исключения прогибания перемычки опора окон должна быть надежной.
  2. Оконный проем требует и проклейки. Проклейка вертикальных швов между U-блоками производится раствором для тонкошовых работ.
  3. Проверка ровности кладки блоков строительным уровнем и по надобности выравнивание кладки резиновым молотком.
  4. Чтобы правильно оформить проем, нужно выполнить армирование. Укладывается в образовавшуюся полость между углублениями U-блоков арматура (каркас) таким образом, чтобы обеспечивалось перекрытие бетоном со всех сторон.
  5. Кладка теплоизоляции (например, понеполистирола) между арматурой и внешней стенкой U-образного блока.
  6. Проем смачивается в районе U-перемычки водой.
  7. Заполнение полостей блоков утрамбованным мелкозернистым бетоном. Состав бетона и арматура выбирается с учетом воспринимаемой нагрузки.
  8. Выравнивание бетонной поверхности.
  9. Удаление временных подпорок после полного схватывания бетонного раствора в U-образных газобетонных блоках.

Вернуться к оглавлению

Монтаж армированных перемычек

Расположение анкеров в зоне оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стенка из кирпича. 2. Анкер.

Для упрощения работы можно приобрести прямоугольные в сечении готовые перемычки из армированного газобетона автоклавного твердения, которыми перекрываются пролеты окон и перегородок не более 2,5 м. Армированные перемычки характеризуются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Также обладают равномерным распределением нагрузки, упрощением подбора перемычек. Основная проблема при возведении домов из газобетона — появление мостиков холода от окон. Теплопроводность перемычки из армированного бетона небольшая, вследствие этого вероятность возникновения мостиков холода отпадает. В результате установки таких перемычек получается однородная основа для отделки штукатуркой. Существует разнообразие размеров перемычек для любой ширины блоков. Таким образом, армированные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, небольшой вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант существенно экономит время на строительство зданий, является наиболее экологичным.

Армированная перемычка применяется в качестве однопролетной балки, принимающей нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в стеновом проеме: 1- места постоянного крепления конструкции к стене.

Для получения перемычки нужной ширины окон производим несколько действий:

  1. Совершаем комбинацию армированных перемычек подъемным транспортом, например, краном или самостоятельно своими руками. Устанавливать перемычку нужно стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимальнее — 30 см кладки, ширина — равная ширине блока, высота — равная высоте одного или двух блоков. Также можно прилагать сразу две перемычки. Установка опоры окон осуществляется только монолитными блоками.
  2. Скрепляем перемычки между собой и в местах опирания клеем или раствором для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорочения, сверлить отверстия и каким-либо способом нарушать целостность поперечного сечения блока. В противном случае это приведет к потере теплозащиты, деформации, прогибу.
  3. Укладываем следующую перемычку плотно друг к предыдущей с помощью резинового молотка.
  4. Выравниваем поверхность перемычек рубанком.
  5. Ждем схватывания смеси для тонкошовной кладки.

Вернуться к оглавлению

Установка перемычки из металлического уголка

Заливка монолитной бетонной перемычки.

Газобетон легко поддается распилу при помощи специальной пилы. Специальный уголок способствует оптимально ровному резу, вследствие этого подобрать нужного размера блок к окну не составит труда. Важно учесть, что обрезанный блок вставляется длиной более метра. При помощи заранее приобретенных блоков различных габаритов можно легко регулировать высоту окон или подрезкой блока, или подбором блоков различного размера.

Перемычки из бетона, обладая свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительного утепления, к примеру, с помощью полистирола. Процесс получается трудоемким (газобетон, полистирол, бетон) и требует профессионального вмешательства. Такого рода перемычки лучше устанавливать на широких окнах. Помимо этого, утеплитель будет способствовать ослаблению каркаса, потере паропроницаемости. Последнее способствует образованию конденсата и плесени внутри окна.

Один из самых надежных и простейших способов установки газобетонного блока на перемычки — укладка перемычек из металлического уголка в тело газоблока на расстоянии 1/3 ширины от края. Если ширина окон до 1,2 м, то подойдет 50-ый уголок, если до 2 м — 75-ый уголок. Металлический уголок отличается прочностью, следовательно, способностью удержать ряд склеенных газосиликатных блоков. Для обеспечения максимальной прочности стены газобетон укладывают при помощи клея с перевязкой. Преимуществом металлического уголка является то, что кладки с внешней стороны смотрятся однородными. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от несхватившейся кладки. Различают следующие профили перемычек:

  • швеллеры, двутавры;
  • профильные трубы;
  • горяческатанные стальные уголки;
  • неравнополочные и равнополочные стальные уголки.

По конструктивным соображениям для более удобной кладки газобетона оптимальнее применять четыре уголка вместо двух. Металлические прокатные профили должны опираться на стену более чем на 25 см и на 40-50 см в сейсмоопасных регионах.

Применение монолитных железобетонных перемычек является трудоемким процессом. Технология монтажа такой перемычки включает в себя:

  • подборку высоты;
  • армирование;
  • установку опалубки;
  • подпорку опалубки;
  • связывание арматуры;
  • бетонирование арматуры.

Деревянные перемычки — самый экономичный вариант, имеющий маленький коэффициент теплопроводности. Главный недостаток — ненадежность, которую будут иметь проемы, ввиду этого применение перемычек из дерева нецелесообразно.

Вернуться к оглавлению

Монтаж оконного блока

Монтаж оконного блока.

С целью исключения образования трещин, конденсата, плесени, грибка, уменьшения звукоизоляции необходимо выполнять все технологические приемы:

  1. Выравнивание поверхности откосов кладки.
  2. Пропитывание проема грунтовкой.
  3. Удаление грязи, мусора.
  4. Нанесение грунтовки на проемы в местах наклеивания лент.
  5. Теплоизоляция внутренних откосов.
  6. Подготовка уплотнительных и изоляционных лент, равных ширине окна плюс 2 см.
  7. Наклеивание пароизоляционной ленты шириной 60 мм на вертикальные и горизонтальную верхнюю стороны откоса, отступая на 30 мм от каждой стороны проема при помощи планки-ограничителя. Нельзя вытягивать ленту. Приклеивать ленту нужно ровным слоем без пузырьков и складок.
  8. Тщательное заполнение ленты в местах стыка (стыковка разрешается сверху вниз, не более одной на проем).
  9. Приклеивание паропроницающей уплотняющей ленты сначала на вертикальные стороны, далее на горизонтальную потолочную, укладывать которую можно и к раме, и к поверхности оконного проема. При этом удаляют защитную бумажную ленту. Поперечное сечение паропроницаемой ленты должно составлять более 70% длины обжатия ленты окном.
  10. Монтаж и прикрепление окна так, чтобы не порвать ленты, приклеенные на оконный проем.
  11. Вставка несущих колодок, не препятствующих креплению лент.
  12. Заполнение предварительно увлажненных швов монтажной пеной для тепло-, звукоизоляции и долговечности равномерно снизу вверх толщиной 40 мм.
  13. Наклеивание свободного края пароизоляционной ленты на поверхность блока.
  14. Крепление наличников, слива и подоконника.
  15. Герметизация щелей, которые имеет проем.

Вернуться к оглавлению

Перечень инструментов и материалов

Установка окна в проеме.

Необходимые инструменты:

  • киянка;
  • штроборез;
  • каретка;
  • ковшик;
  • терка;
  • ножовка по газобетону;
  • строительный уровень;
  • резиновый молоток;
  • рубанок;
  • рулетка;
  • мастерок;
  • шпатель;
  • уровень-линейка, правило;
  • дрель со спецнасадкой;
  • бетономешалка;
  • перчатки;
  • ведро.

Нужные материалы:

  • пенополистирол;
  • стальная арматура;
  • U-блоки/ газобетонные армированные перемычки;
  • оцинкованные гвозди/ металлические ерши;
  • раствор для тонкошовных работ;
  • бетонный раствор;
  • штукатурка;
  • монтажная пена.

Материалы для бетонного раствора:

  • цемент;
  • вода;
  • песок;
  • либо готовый раствор.





Оконный проем в газобетонной стене

Главная » Разное » Оконный проем в газобетонной стене

Газобетон ЭкоСтрой | Как делать оконные проёмы в газобетоне?

Звоните +7 499 4090630,    8 910 8616455

Недавно мне задали вопрос, Как делать оконные проёмы  и оконные перемычки в стенах из газобетонных блоков?

Очень легко!

Отвечу немного подробнее.

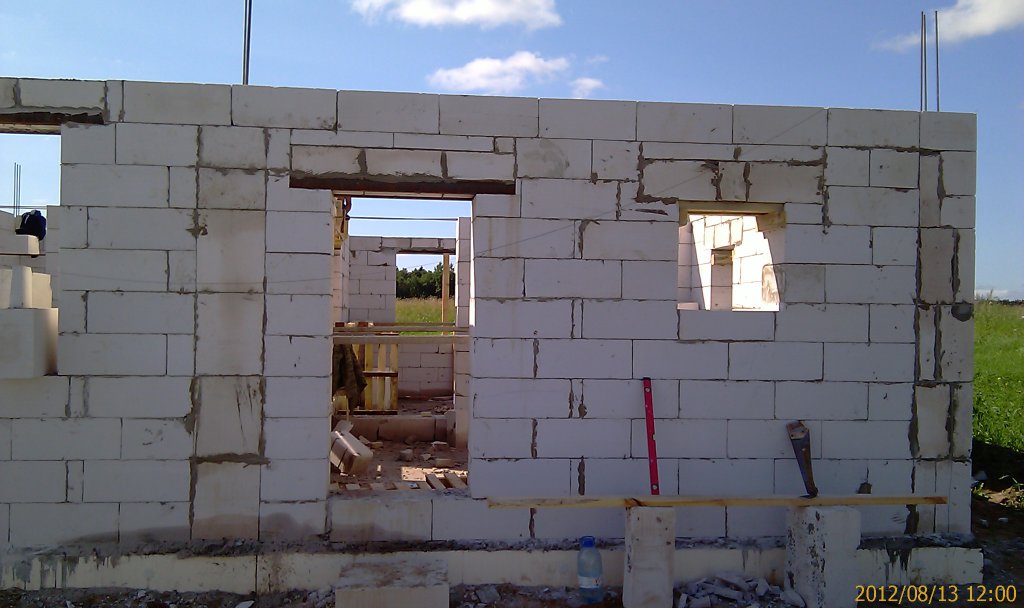

Газобетонный блок очень легко пилится специальной пилой по газобетону.

При помощи специального уголка рез получается идеально ровный и поэтому к оконному проёму нужного размера блок всегда легко подвести.

Единственное условие, вставляемый с краю, обрезанный блок должен быть  не менее 12-15 см. в длину.

Высоту оконного проема тоже можно регулировать подрезкой блока, либо  подбором блоков разной высоты, к примеру 200 и 250 мм.  Но это будет  невозможно осуществить, если вы заранее не закупили блоков разной номенклатуры и типоразмера или у вас нет возможности их быстро подвезти.

Более сложный момент, это установка оконной перемычки.  Вариантов несколько. И установка готовых бетонных оконных перемычек, и  бетонирование с армированием перемычек на месте окна, и установка деревянных или металлических оконных перемычек. Но у всех этих вариантов есть  несколько существенных недостатков.

1-бетонные перемычки или монолитный бетон имеют значительно больший коэффициент теплопроводности по сравнению с газобетоном, и чтобы решить проблему промерзания стены над окном, необходимо закладывать слой полистирольного утеплителя. Таким образом, получается многослойный пирог из газобетона, полистирола и бетона, довольно трудоемкий и требующий качественного исполнения. Причем нужно обязательно помнить, что при ширине окна более 2,5 метров высота монолитной бетонной оконной перемычки должна быть не менее 40 см, чтобы удовлетворять требованиям СНИП по прочностным качествам.

Монолитная оконная перемычка 3м.

Поэтому такие перемычки целесообразны только на больших окнах, шириной более 2х метров.

2-  Следствием вставки утеплителя будет ослабление конструкции и потеря паропроницаемости. Хотя запаса прочности бетона хватит, чтобы на 15 см монолита удержать всю стену, но паронепроницаемый барьер безусловно приведет к скоплению конденсата на внутренней части оконного проема и возможному появлению почернения от плесени.

Вариант деревянных перемычек в проемах я рассматривать не хочу и не советую, как самый ненадежный.

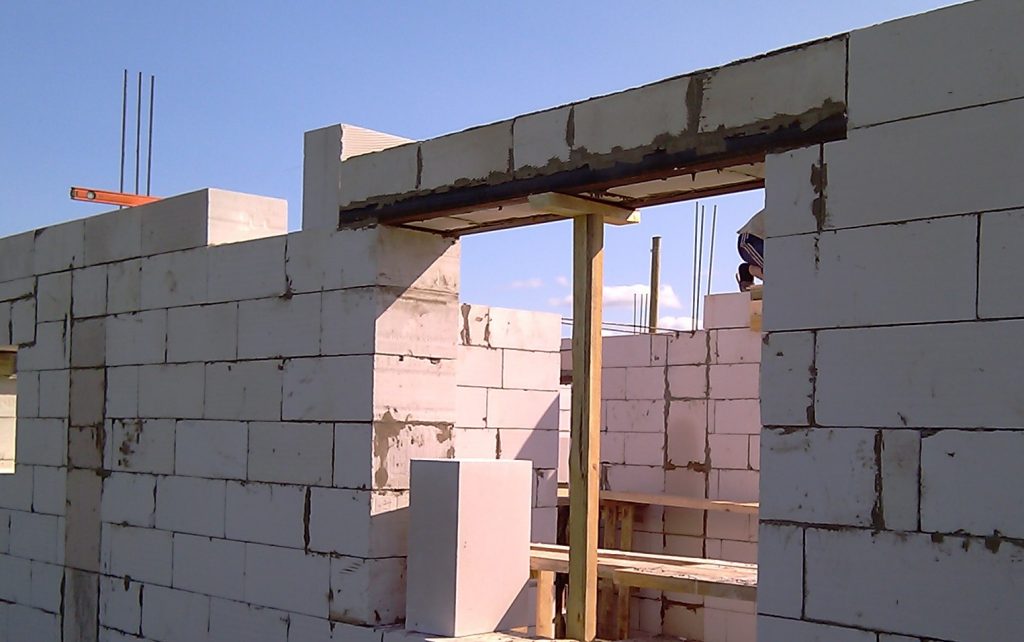

Самый простой и самый надежный, проверенный на практике, это вариант  установки газоблока на перемычки из металлического уголка.

Правда установка уголка должна быть сделана определенным образом. Ни в коем случае нельзя ставить уголок с наружной и внутренней стороны блока, а только врезать его в тело, отступив 1/3 ширины от  края.

В зависимости от ширины проема, то есть длины перемычки, можно использовать 50й уголок — до 1,2 м. , или 75й уголок до 2х метров.

Перемычки из 75го уголка

Поясню по поводу прочностных качеств. Прочности уголка достаточно,  чтобы выдержать 1 ряд установленных на него и посаженых на клей газосиликатных блоков.

Дальнейшая кладка газобетонных блоков на клей  с перевязкой, обеспечивает высокую прочность стеновой кладки после её твердения. Проводимые нами на заводе испытания доказали, что прочность клеевого шва между газобетонными блоками значительно выше прочности самого блока, поэтому есть основание утверждать, что газобетонные блоки, уложенные в стеновой кладке на клей для газобетона, после затвердения представляют из себя монолитную газобетонную конструкцию с прочностными характеристиками не ниже чем заявлено производителем газобетонного блока.

Таким образом, установив перемычки из металлического уголка мы устранили недостатки бетонных перемычек и сохранили теплофизические свойства стены над оконным проемом, избежав возможного появления влаги на откосах окон.

Чтобы больше узнать о строительстве из гаобетона, я предлагаю Вам совершенно Бесплатно, прямо сейчас получить 60 советов по строительству вашего дома, просто оставив запись на странице вопросов. >>



gazobetoneco.ru

Оконные проёмы в стенах дома из газобетона своими руками.

Подоконный проём.

Posted By: YanaShi 18.05.2017

Армирования под оконными проёмами по всему периметру нашего строящегося дома готовы. Теперь переходим к самим проёмам.

Весь процесс работы будет описан на примере одного из окон. В нашем случае для полного соответствия проекту дома нам необходимо было подпиливать блоки с нижней стороны окна таким образом, чтобы окно оказалось на нужной нам высоте, а именно 850 мм от уровня пола. Если не хочется прикладывать лишние усилия (хотя процесс достаточно простой), то можно было и обойтись без данной процедуры. Но мы всё же эту работу провели.

  1. Первым делом необходимо сделать разметку. Как уже было сказано ранее, наше окно, которое мы взяли для примера, должно находиться на уровне 85 см, а по ширине составлять 180 см. Совет из опыта и народных мудростей: «Семь Раз отмерь и один раз отрежь» в данном случае очень актуален.
  2. Для того чтобы наше окно было расположено ровно и не было никаких видимых и невидимых скосов, мы создали так называемый самодельный уровень из обыкновенной деревянной доски. Её мы прикрепили на саморезы к стене ниже уровня предполагаемого окна на расстоянии, которое нам необходимо как раз спилить в стене из газобетонных блоков. Аналогичным образом была установлена доска и с внешней стороны дома.

    Подоконный проём в доме своими руками.

  3. Маркером проводим ровные линии для спиливания. Ориентиром для линий (т.е. линейкой) у нас как раз и являются прибитые деревянные доски. Снимаем доску с внутренней стороны дома, с внешней — оставляем. Сабельная пила в нашем случае не доставала до конца блока и приходилось до начала работ с внутренней и внешней сторон дома для удобства подпиливать блоки ручной циркулярной пилой.
  4. Спиливаем лишние участки блоков в подоконном проёме. По бокам будущего окна мы отпилили по несколько примерно равных прямоугольников. Эта процедура очень напоминала нарезку хлеба. А затем аккуратно их сняли при помощи металлических уголков, отколов каждый из «нарезанных кусочков». После того как углы были подготовлены мы перешли к отпиливанию основной части проёма под окно. Главным инструментом в изготовлении проёма у нас была сабельная пила, которой на подмогу изредка приходила циркулярная.

    Делаем подоконный проём в доме.

  5. При помощи рубанка для газобетона приводим поверхность в полный порядок.

Таким образом, мы подготовили подоконный проём в нашем строящемся доме. Никаких особых затруднений у нас данная работа не вызвала. А для того чтобы стало понятнее, как на деле выглядит весь процесс изготовления проёма под окно, как обычно, предлагаем Вашему внимание видео-обзор со строительной площадки от нашего канала на YouTube «Все своими руками». Ждем комментарии и до новых встреч!

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

vsesvoimirukami. ru

Четверти в оконных проёмах в стене из газобетона.

«Чем круче горы, тем ниже Приоры». В контексте данной статьи откос – это не характеристика рельефа местности, а плоскость оконного проёма, перпендикулярная стене.

Когда для возведения стен использовался кирпич, проблема подготовки проёмов решалась стандартно – выполнялась так называемая «четверть» — выступ на 60 мм (четверть длины кирпича традиционного российского формата) наружного «ложка» (толщиной 120 мм) – облицовки, либо кладки «под штукатурку». Сейчас из кирпича строят редко – в основном только облицовывают (при этом также выполняют ту самую «четверь» в облицовке относительно основной стены – из ячеистых бетонов, поризованной керамики и т.п.).

А что делать, если застройщик небогат, и решил построить дом из газобетона? На этапе возведения стен застройщик-частник редко задумывается о том, как будут устанавливаться окна в проёмы, рассчитывая, что существуют стандартные решения для этой проблемы. Какие «подводные камни» могут ожидать застройщика при неправильной реализации выполнения данного узла?

При установке окон принято зазор между окном и откосом заполнять монтажной пеной, которая разрушается под воздействием ультрафиолета. Также, в силу значительного коэффициента термического расширения пластикового окна (а такие окна устанавливают подавляющее большинство застройщиков), монтажная пена принимает на себя роль элемента с упругой деформацией, сохраняющего целостность при изменении геометрии окна. Традиционно используемые монтажные полиуретановые пены обладают свойствами упругой деформации, но в силу своей паропроницаемости способны накапливать и удерживать влагу в определённых условиях – при попадании т.н. «точки насыщенного водяного пара» в слой монтажной пены. При этом намокшая за осенний период пена зимой замерзает, становится хрупкой и постепенно разрушается. Поэтому задачей продления срока целостности окна, как конструкции, является защита именно слоя пены от воздействия факторов её разрушения – воздействия ультрафиолета и проникновения водяных паров в слой пены.

Рассмотрим первый фактор – защита слоя пены снаружи. Когда застройщик приглашает бригаду каменщиков выполнить кладку из газобетона, предложение выполнять кладку проёмов в стене из газобетона с четвертью принимается как оскорбление – ведь трудоёмкость этой операции высока, и за обычную стоимость кладки монтажники газобетона выполнять её отказываются. К тому же, если для вертикальных откосов оконного проёма в стене из газобетона это теоретически возможно (почему теоретически – простые откосы монтажникам газобетона выполнить ровными удаётся редко), то для горизонтального (верхнего) откоса это ещё и сопряжено с необходимостью соотносить эту задачу с изготовлением оконной перемычки – из U-образных блоков, либо готовой, причем ни те ни другие лучше не пилить.

Какие же решения можно применить? Можно установить окно в прямой проём, заштукатурить наружный откос и использовать пластиковый нащельник – «дешево и сердито». При этом, что бы эстетически это выглядело естественно, зазор под монтажную пену должен быть небольшим, что ограничивает толщину утепления внутреннего откоса.

А зачем утеплять откос изнутри? Толщина пластикового окна не превышает 120 мм (у некоторых производителей пластиковых окон есть модели профиля с толстой коробкой, выполняющую функцию наружного откоса). Соответственно, толщина стены, отделяющая наружных откос от внутреннего, составляет не более 120 мм (в основном 60-70 мм). Разумеется, такой толщины для теплоизоляции мало (если на улице -20, а внутри +20), и часть откоса, примыкающая к окну, будет конденсировать, что неприятно само по себе – конденсат с откоса будет стекать на подоконник, а в последующем в откосе из газобетона может завестись грибок и плесень.

Чем можно утеплить откос? Для монтажников-строителей удобнее выполнять «сухие» процессы – и поэтому популярны сендвич-панели с заполнением полиуретаном. Не всех устраивает эстетика «пластмассового» откоса, усугубленная необходимостью использования пластиковых профилей – уголков и т.п.. Более эстетичны, но и более трудоёмки утепленные штукатурные откосы. Возвращаясь к первому варианту наружного откоса – с нащельником, можно констатировать, что в паре с ним можно применить только тонкую сендвич-панель, которая не обеспечит выполнения условия не образования конденсата внутри стены.

Выход – всё таки «четверть». Только эту четверть в проёме стены из газобетона целесообразно выполнять после завершения кладки, сначала исправив огрехи монтажников газобетона.

Например, как в этом видео



Четверти выполняются из того же газобетона – напиливаются полоски из блоков толщиной 100 мм (из блоков другой толщины получится не так ровно, хотя и этот вариант возможен). Эту операцию можно производить вручную – пилой по газобетону, можно с помощью механизмов – например, сабельной пилой, или циркуляркой с диском с победитовыми напайками.



Вариант использования специальных станков для резки газобетона для частного застройщика выглядит чересчур умозрительно. Заготовки из газобетона приклеиваются к проёму из газобетона на клей (цементный), и заштукатуриваются с дополнительным армированием щелочестойкой стеклотканной сеткой, таким образом, чтобы перекрыть клеевой шов минимум на 50 мм. Такой способ обеспечит конструктивную целостность, откос «не оторвётся». При таком устройстве проёма из газобетона появляется возможность использования достаточных слоёв теплоизоляции внутренней части откоса.

Для некоторых стилей реализации фасада – например, имитация фахверка, возможно не выполнять четверти, а закрыть наружную часть откоса доской, имитирующей вкупе с вертикальной накладкой вдоль окна стойку каркаса. Также можно просто выполнить наружные наличники и наружные откосы из дерева, пластика, металлических профилей – насколько позволяет широта эстетических воззрений.

Также возможно выполнить наружные наличники без выполнения четверти. При таком решении окна устанавливаются в створе фасада, а монтажный зазор закрывается наличником, который может быть и из дерева (для колорита – со ставнями), и из газобетона (но такая конструкция непрочна на отрыв).

При всём многообразии выбора «золотой серединой» в доме со стенами из газобетона под штукатурку является выполнение наружных четвертей из газобетона. С позиции теплотехники такая конструкция практически не имеет недостатков, и при этом эстетически хоть и не притязательна (если не используются архитектурные элементы, например наличники), но и не вызовет упреков в безвкусице.

В следующем видео коротко о том, как армировать четверти из газобетона.



scobari.ru

Окна в газобетон своими руками — АлтайСтройМаш

Строительство дома из газоблоков – отличное решение для всех, кто хочет сделать конструкцию прочной, надежной и долговечной. Стены такого сооружения хорошо сохраняют тепло зимой (даже при сильных морозах), а летом защищают от жаркого солнца. При этом строительство домов из газобетонных блоков занимает достаточно немного времени, что является большим преимуществом этого материала.

Но вот пришло время заняться обустройством оконных проемов, и у вас возникает логичный вопрос: как правильно установить окна в газобетон? Если вы хотите сделать это самостоятельно, главное – четко следовать инструкции.

Перемычки над окнами в доме из газобетона

В первую очередь необходимо заняться армированием конструкции, чтобы обезопасить ваш дом от различных деформаций и появления трещин. Правильное армирование оконной перемычки позволит увеличить срок службы всего вашего строения.

На сегодняшний день существует несколько видов перемычек, которые отличаются по цене, составу и правилам применения.

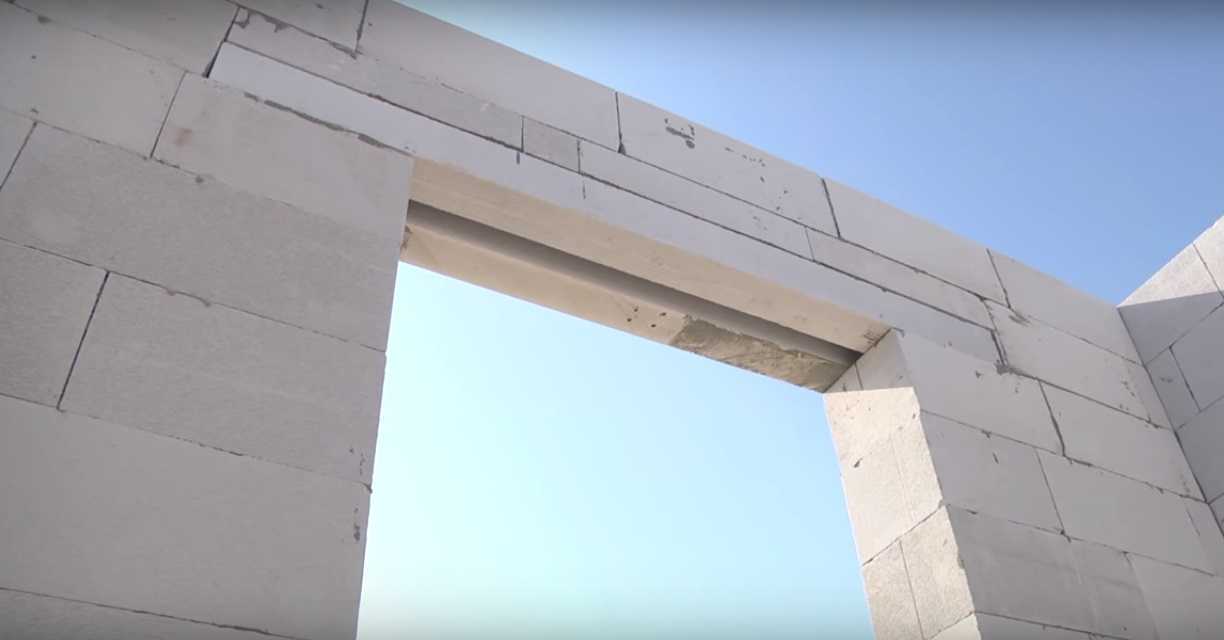

1. Армированная газобетонная перемычка.
Это готовое решение, которое представляет собой простую балку из газобетона, усиленную арматурой. Использование такой перемычки является самым простым, но в то же время и самым дорогим вариантом.

2. U-образная перемычка.
При строительстве домов из газоблоков U-образные перемычки применяются чаще всего. Они могут быть различных размеров, а если вам нужно увеличить ширину блока, то это можно сделать с помощью специальной ножовки по газобетону.

Внимание!

Если вы не собираетесь утеплять стены конструкции, то внутри U-блоков рекомендуется разместить утеплитель.

3. Перемычка из железобетона
Данная конструкция представляет собой обычную балку из бетона, внутри которой находится арматура. Как правило, такие изделия применяются в домах, стены которых утепляются минеральной ватой.

Внимание!

Не рекомендуется использовать железобетонные перемычки в домах без утеплителя, т.к. бетон является хорошим проводником холода.

Как сделать перемычку из газобетона?

Если вы не хотите покупать перемычки для газобетонных блоков, то можно изготовить их своими руками.

Как это сделать?

1. Из стандартного газоблока изготавливаем U-образный блок (с помощью пилы по газобетону и перфоратора).

2. В оконном проеме делаем деревянную подпорку.

3. Укладываем стандартные и U-образные блоки над оконным проемом.

4. С помощью арматурных стержней и вязальной проволоки изготавливаем арматурный каркас.

5. Укладываем готовый каркас в опалубку и заливаем бетоном. Перемычка готова!



Пластиковые окна в газобетон своими руками: пошаговая инструкция

Теперь можно приступать непосредственно к установке окон в газобетон. В одиночку справиться с такой задачей будет сложно, поэтому рекомендуем найти помощника.

Шаг 1. Вставьте раму в оконный проем.

Шаг 2. Нужно подготовить специальные клинья, которые зафиксируют раму (рекомендуется использовать пластиковые вставки).

Шаг 3. Выровняйте конструкцию по ширине (а затем и по вертикали) с помощью уровня и рулетки. Не забудьте оставить небольшие зазоры (около 4 мм) по бокам окна – в эти места необходимо вбить клинья, которые зафиксируют раму в газобетонных блоках.

Шаг 4. Просверлите отверстия в блоках основания (для удобства на внутренней стороне рамы, как правило, имеются специальные метки). Далее закрепите анкеры в отверстиях таким образом, чтобы шляпки не препятствовали закрытию оконных створок.

Шаг 5. Обработайте стыки рамы с проемом монтажной пеной (для более качественной работы рекомендуется использовать мелкопористую пену). После обработки пеной извлеките деревянные клинья, которые фиксировали раму. Пластиковые вставки можно оставить на месте.

Установка окна в газобетон завершена – можете приступать к дальнейшему строительству дома.

Оборудование для производства газоблоков

«АлтайСтройМаш» – компания, которая более 18 лет занимается выпуском сертифицированного оборудования для изготовления газобетонных блоков. Среди наших партнеров крупнейшие предприятия из России, Казахстана, Узбекистана, Киргизии и других стран СНГ, а также начинающие бизнесмены, которые только открывают свое дело.



Хотите узнать подробную информацию об оборудовании для производства газоблоков?

Просто ознакомьтесь с нашим каталогом товаров, чтобы сделать правильный выбор!

Перейти в каталог



asm.ru

Смотрите также

  • Великая стена длина
  • Из чего делать стены в ванной комнате
  • Стеклянный фартук кирпичная стена
  • Шумоизоляция стен в казани
  • Как правильно сверлить плитку на стене
  • Стильные стены в офисе
  • Расценка снятие обоев со стен
  • Цитата которая висела на стене у нуры скам
  • Как оштукатурить железобетонную стену
  • Невидимая стена история любви разбивающая преграды
  • Откидная гладильная доска встроенная в стену своими руками

Фасадные окна в монолитных бетонных стенах| Concrete Construction Magazine

Правильная установка окон важна для сохранения преимуществ бетонного здания. В частности, энергоэффективность, воздухонепроницаемость и водонепроницаемость оболочки могут быть нарушены, если окна прикреплены плохо.

Наиболее распространенная оконная установка сочетает оконную раму для грубого открывания и фронтальное окно с фланцем. Хотя окна с фланцами были разработаны для установки в стены с деревянным каркасом, задача может быть такой же удобной и надежной в бетонных стенах, если следовать надлежащей процедуре.

Сначала рассмотрите возможность установки в стене с наружной поверхностью из пенопласта. №

Первый шаг – обклеить подоконник самоклеящимся окладом. Отрежьте кусок примерно на 10 дюймов длиннее, чем ширина отверстия. Кусок должен быть около 14 дюймов в ширину. Расположите оклад так, чтобы он закрывал 6 дюймов верхней поверхности подоконника, ближайшего к внешней стороне, а затем концы оклада проходили примерно на 5 дюймов вверх по косякам с обеих сторон. Обшивка образует своего рода широкую букву «U» в нижней части проема. Обрежьте планку вдоль двух углов буквы «U» так, чтобы боковые створки загибались на косяки с обеих сторон, а нижняя створка складывалась на нижний подоконник.

Прикрепите окно к кольцу так же, как к грубому отверстию в деревянной раме, ввинчивая винты через лицевую сторону оконных фланцев.

Нажмите здесь, чтобы увеличить

Подготовьте металлическую планку для закрытия окна. Он должен иметь заглушку на каждом конце и капельницу вдоль нижнего края. Его ширина должна соответствовать ширине чернового проема. Временно установите его так, чтобы он опирался на верхний край окна, и отметьте положение верхнего края планки в пене. Вдоль этой отметки прорежьте неглубокую горизонтальную прорезь в лицевой части пенопласта и вставьте верхний край гидроизоляции в прорезь.

Далее на косяки и голову поставить самоклеющиеся прокладки. Для каждого косяка вырежьте полосу оклада шириной около 8 дюймов и длиной на 10 дюймов больше, чем высота проема. Поместите каждую деталь на боковой фланец так, чтобы он полностью закрывал его, выступая примерно на 3 дюйма над верхней частью фланца и на несколько дюймов ниже нижней части, перекрывая подоконник. Для головы отрежьте кусок шириной около 8 дюймов и длиной примерно на 20 дюймов, чем ширина отверстия. Используйте его, чтобы перекрыть металлическую планку, почти полностью закрывая вертикальную часть. Также на косяки будут накладываться кусочки самоклеящегося оклада.

Процедура немного отличается для стены с бетонной поверхностью. В этом случае металлическая головка не врезается в поверхность стены, а просто ровно прилегает к ней. Самоклеящаяся планка, как и прежде, укладывается внахлест на металлическую планку.

— Питер Вандерверф — президент Building Works Inc. (www.buildingworks.com), консалтинговой фирмы, которая помогает компаниям внедрять новые строительные продукты. Джон Гайда (John Gajda) — главный инженер CTL Group (www.ctlgroup.com), занимающейся исследованиями, инжинирингом и консалтингом в области строительных материалов.



каменная кладка — Можно ли устанавливать окна в бетонный черновой проем без распорки?

спросил

Изменено
8 месяцев назад

Просмотрено
43к раз

Недавно я проделал две дыры в фундаменте и установил новые окна. Я выровнял свое отверстие деревянными шайбами ​​2×8 PT, которые прикрепил к кладке с помощью шурупов Tapcon. Затем я прикрепил фланец оконного гвоздя к деревянному кольцу. Все, казалось, работало нормально.

Теперь я хотел бы заменить некоторые другие окна в комнате (подвале). Существующие окна имеют разумный размер, но поскольку они представляют собой старую стальную раму, а рама очень тонкая, эффективная площадь окна очень близка к тому же размеру, что и отверстие в блочной стене. Если я буду следовать той же стратегии, что описана выше, то к тому времени, когда я добавлю деревянную доску и современное виниловое окно, эффективная площадь моего окна уменьшится примерно на 4,5 дюйма с каждой стороны! (1,5 дюйма для доски, 3 дюйма для оконная рама из винила). Полученное окно будет крошечным. Я ищу способ максимизировать окончательный размер окна, не вырезая больше ни одного блока.

Есть ли у кого-нибудь опыт крепления окна прямо к отверстию в каменной кладке без использования деревянного бруса? Что касается маленьких окон, я слышал, что люди, по сути, плавают окно в шероховатом (cmu) проеме с помощью пены для распыления — никаких гвоздей или шурупов! — но я немного сомневаюсь, стоит ли использовать этот вариант. ..

Для справки: я в Анкоридже, штат Аляска.

  • окна
  • кирпичная кладка
  • бетонные блоки
  • реконструкция

1

Просто замените новые окна вместо новой конструкции и используйте краны, чтобы закрепить окна по бокам. Конопатить снаружи хорошо, чтобы не допустить попадания воды. Фундамент также должен быть расположен вдали от окна, чтобы не допустить попадания воды.

8

Я работаю на Манхэттене, и окна всегда так устанавливаются. Отломите фланец для гвоздей и прикрепите ленту к окну. Ремни можно закрепить еще дальше. Что касается уклона для отвода воды, как правило, в городе мы видим каменные подоконники со скосом для отвода, обычно это всего лишь угол от 5 до 8 градусов. Я бы сослался на ваши первоначальные условия.

Если у вас было стальное окно, и оно было в хорошем состоянии с исходной маркой, то, пока у вас есть прочный герметик, все будет в порядке. Окна подвала обычно засыпаны снегом и во время оттепели получают большое количество воды; Я бы порекомендовал окно тентового типа, так как оно будет намного лучше герметизировать и лучше справляться с проблемами воды, чем ползунок.

Не видя проблем, здесь, в Южной Флориде, установка Windows — это другой мир, но поставщик должен иметь возможность получить окно с равными ногами по сравнению с окном с фланцем. И да, для тапконов есть краевое расстояние, тем более в наших краях они должны вам подсказать в зависимости от диаметра тапкона. Надеюсь поможет

Все, что вам нужно, это прокладки и аэрозольная пена. Зашпаклевайте окно со всех четырех сторон угольником в проеме. Симы будут крепко держать окно, дать высохнуть монтажной пене, вынуть прокладки и заполнить отверстия монтажной пеной. Не используйте круглый опорный стержень и поместите его вокруг всех четырех сторон снаружи, а затем прикрепите окно к бетону опорным стержнем, предотвращая трехстороннее уплотнение или прикрепление уплотнения. Одна только распыляемая пена может выдержать боковой ветер со скоростью 150 миль в час, что на 25 миль в час больше, чем просто шурупы.

1

Я бы посоветовал использовать пену для дверей и окон, чтобы закрыть зазор вокруг окна, потому что она гибкая и не оказывает давления на раму в процессе отверждения. Пена приклеивается к раме окна и к окружающей кладке или бетону.

Если это бетонный фундамент и вы хотите закрепить его непосредственно в бетоне без оконного упора, вам понадобится анкерный болт для бетона.

Вам необходимо заказать винт нужной длины.

Шуруп должен быть заглублен в бетон примерно на 3/4–1 дюйм.

Вы берете глубину заделки и добавляете толщину того, что вы крепите, чтобы получить длину винта, который вы хотите заказать.

Если вы используете, например, Tap-Con диаметром 3/16 дюйма, вам нужно будет заказать сверло по камню 5/32 дюйма, чтобы просверлить направляющее отверстие.
