Железобетонные перемычки используются при возведении зданий и сооружений. Изделие усиливает прочность конструкции, укрепляя проемы в стенах. Изделие можно приобрести на заводе или изготовить самостоятельно. Готовое изделие, выполненное самостоятельно по технологии, отличается надежностью и качеством.

Содержание

• 1 Общие характеристики
• 2 Конструктивные особенности
• 3 Технологические характеристики
• 4 Маркировка
• 5 Как сделать перемычку самостоятельно
• 6 Советы и секреты
• 7 Книги по теме:

Общие характеристики

Изделия на основе бетона и стали широко применяются в частном домостроении, что обусловлено их прочностью, долговечностью и эксплуатационными характеристиками. Масса изделия зависит от ее габаритов.

Несмотря на вес, готовое изделие может использоваться при строительстве домов из:

• бетона монолитного;
• пенобетона;
• кирпича.

Опорная длина для несущих перемычек варьируется между 17-30 см, для ненесущих – 10-15 см

Конструктивные особенности

Жби перемычки сборные классифицируются следующим образом:

• брусковые – ПБ – ширина до 250.00 мм;
• несущие плитные – ПП – ширина более 250.0 мм;
• сборные фасадные – ПФ – изделие выступает за фасад и служит для проемов с шириной выступа от 250.0 мм;
• оконные балочные – ПГ — изделие г-образной формы, на выступ которого опирают плиту перекрытия.

Нагрузки

Разные типы перемычек рассчитаны под определенные нагрузки, что служит основой указанной классификации:

• несущие. Изделие принимает и передает массу перекрытий и простенков. Заделка в стену – опорная длина – составляет 0.17-0.3 м. монтаж реализуется с участием грузоподъемных механизмов, для чего предусмотрены монтажные петли или отверстия для строповки. Несущие перемычки могут быть обрезными БГ, усиленными БУ.
• рядовые – принимают нагрузку от собственного веса, массы расположенного выше простенка и заделывают в стену на 120 мм. Установка может производиться вручную, если проем не более 2.0 м.

Наиболее распространенным типом изделий являются брусковые железобетонные варианты. Элемент выдерживает нагрузки 100-3700 кгс/м. Бетон обеспечивает прочность на сжатие и жесткость, стальная арматура принимается растягивающие нагрузки.

По типу изготовления перемычки могут быть:

• монолитными – закладываются на месте строительства;
• сборными – производятся в заводских условиях.

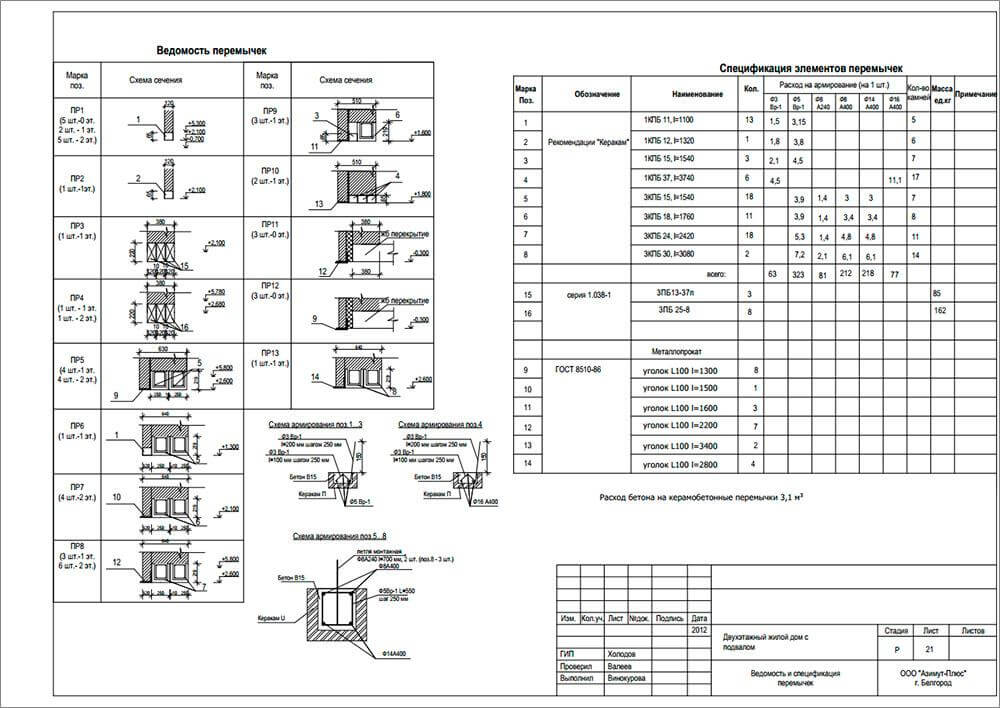

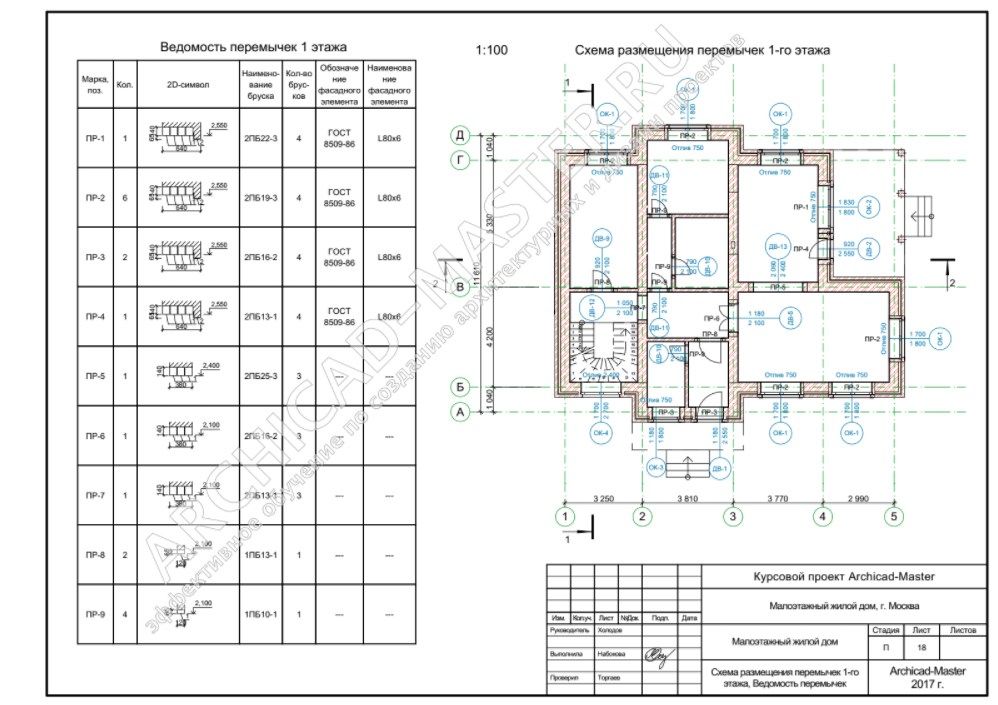

Железобетонные перемычки, размеры

Все размеры этих изделий для окон и дверей нормируются ГОСТ 948-84. В зависимости от ширины проема, расчетной нагрузки и с опорой на стандарт подбирается необходимый типоразмер. Дверные и оконные элементы выкладывают на портландцемент. Изделие не подгоняется, — если проем слишком габаритный, его перекрывают несколькими элементами.

В зависимости от того, какие у ж/б перемычек размеры, принято выделять несколько дополнительных разновидностей: «карандаши» — тонкие рядовые, используемые в дверных просветах перегородок межкомнатных; ригеля – прогоны с полкой, выступающей основанием для упора вышестоящей конструкции; прогоны – крупногабаритные несущие балки.

При самостоятельном изготовлении перемычек их размеры делают несколько больше стандартных, под конструктив кладки

Сортамент настолько велик, что в табличных данных указаны основные параметры:

Марка	Размеры, мм			Вес, кг
	Высота	Ширина	Длина
ПП	65/140/220	380-510	1160-2980	72.0-835.0
ПБ	140/290	120-250	1030-5960	20. 0-2175.0
ПФ	140/220/290	—	770-4020	45-458
ПГ	70-435	250/380/50	1550-5960	357-2465

Для перемычек железобетонных, размеры, цены соотносятся между собой, как и на все ЖБИ изделия. Стоимость может варьироваться в пределах от 200 до 30 000 р.

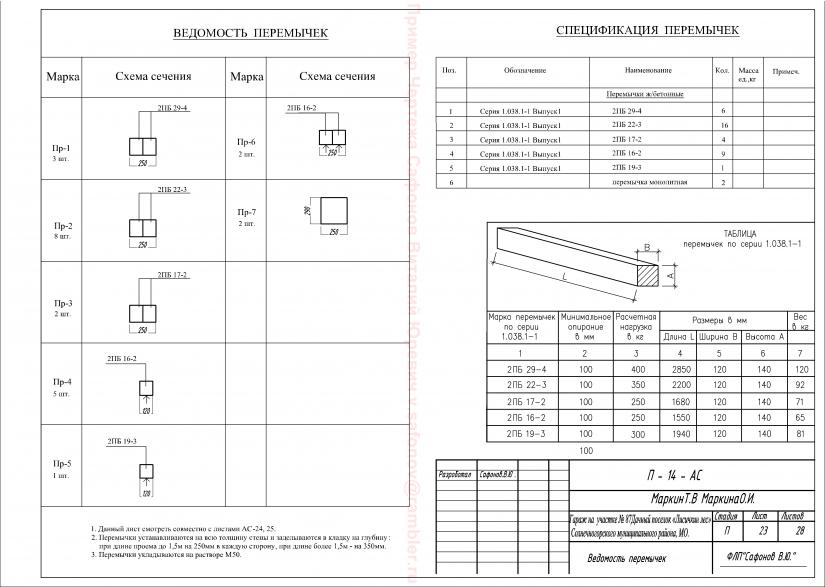

Сечения стандартных изделий, исходя из их типоразмера, подразделяются следующим образом:

• 9ПБ – 12*19;
• 3ПБ – 12*22;
• 4ПБ – 12*29;
• 10ПБ – 25*19;
• 5ПБ – 25*22;
• 6ПБ – 25*29.

Технологические характеристики

Изделия, изготовленные промышленным способом, проверяются на соответствие стандарту (перемычки железобетонные ГОСТ 948-84, 13015-2003) по каждому из указанных параметров:

• морозоустойчивость – F35/F200;
• трещиностойкость, прочность, жесткость ;
• прочность бетона М200 и выше;
• влажность бетона при поставке – не более 13%;
• толщина, вид, качество антикоррозионного покрытия;
• размерные и качественные характеристики стали для закладных элементов, петель, арматуры;
• огнеупорность;
• сейсмостойкость;
• точность геометрических параметров.

Маркировка

Опирание несущих перемычек составляет 250 мм, рядовых – 125 мм при пролете до 1.5 м, 200 мм – до 1.75 м, 250 мм – более 1.75 м

В соответствии с требованиями стандарта, железобетонные изделия маркируются при помощи буквенно-цифровых групп, разграниченных дефисами:

• I группа представлена арабскими цифрами, сочетанием букв. Маркировка обозначает номер поперечного сечения изделия, его тип и длину в дециметрах;
• II группа — арабские цифры обозначают расчетную нагрузку, которую может выдержать перемычка. Значение округляется до целого числа. Для предварительно напряженных изделий указывается класс арматуры;
• III группа – указывает на дополнительные характеристики, например, О-особоплотный бетон, П – плотный; С-стойкость к сейсмическим воздействиям; п – наличие петель монтажных в брусковых перемычках, а – наличие анкерных выпусков и т.д.

Пример марки железобетонного изделия 8ПП18-71 АtV:

• перемычка плитная;
• длина 1810 мм;
• поперечное сечение 380х190 мм;
• расчетная нагрузка 71 кН/м;
• изделие с напрягаемой арматурой класса АtV.

Как сделать перемычку самостоятельно

В частном строительство возможно изготовление перемычек двумя способами. Первый – это заливка монолитной конструкции, второй – изготовление отдельной перемычки на земле. В последнем случае готово изделие придется поднимать на высоту при помощи подъемной техники, поэтому первый способ менее трудоемок.

Для небольших построек с облегченной конструкцией кровли или при опирании плиты перекрытия на армопояс можно устраивать ненесущие перемычки. В остальных случаях рекомендовано возводить несущие конструкции.

Используемые материалы:

• арматурная сетка/проволока вязальная;
• доска обрезная 20-25 мм;
• пленка п/э;
• саморезы 2.5*13, 2.5*16.

Среди набора инструментов понадобятся молоток, ножовка, шуруповерт, монтировка, ведро, мастерок.

Закладка опалубки для перемычки железобетонной, армирование

При строительстве рядовой перемычки можно воспользоваться представленной технологией.

Оконная четверть – это выступ в проеме, обеспечивающий надежное крепление. Для его строительства используется металлический уголок 75-100 мм

Сборка опалубки подчиняется указанным принципам:

• сборка деревянного каркаса начинается с монтажа нижнего щита, он подгоняется под размеры оконного проема и фиксируется дощатыми подпорками. Центральную подпорку лучше разместить ближе к внешнему краю, внутренний край не будет провисать благодаря вертикальному щиту;
• правильность монтажа контролируется уровнем;
• монтируются вертикальные щиты и в опалубка выстилается п/э пленкой;
• выполняется армирование, диаметр зависит от типа перемычки. При возведении ненесущих плит достаточно заложить две жилы 6-8 мм, связанные проволокой. Под каркас выкладывается бой кирпича толщиной около 20 мм;
• для устройства ж/б перемычек следует закладывать окна с четвертью.

Заливка бетона

Для работы используется бетон марки М200 – для ненесущих перемычек и М250 – для несущих. Материал более низкой марки замешивается на основе цемента М400, песка и щебня, согласно пропорции 1:2.8:4.8. После заливки смесь трамбуется ручными приспособлениями или электрическими вибраторами, выравнивается мастерком. После заливки боковые планки демонтируется по истечение 7 дней.

Между перемычкой и лицевой кладкой размещается слой утеплителя, в качестве которого можно применить минвату. Толщина слоя составляет 100 мм. Откосы оконного проема закладываются забутовочным кирпичом, так как пена, используемая в монтаже окна, будет контактировать с утеплителем, не обеспечивая необходимого крепления конструкции. Откосы также подлежат утеплению. В качестве альтернативы можно использовать пенополистирол, 30 мм. Такой подход позволит получить хорошую фиксацию окна и экономию на утеплителе откосов.

Советы и секреты

При строительстве железобетонных перемычек можно воспользоваться представленными рекомендациями:

• высота бетонной перемычки не должна превышать 1/20 от длины проема, ширина принимается по ширине стены, чтобы отсутствовали уступы;
• повысить прочность конструкции можно, используя арматуру d 14 мм;
• распорки и нижняя часть опалубки демонтируются через 25 суток после полного созревания бетона;
• заливку лучше проводить в том случае, когда верхняя часть перемычки будет стоять в едином уровне с верхним слоем кладки. Тогда дальнейшая кладка будет реализована без перепадов;
• тип перемычки следует подбирать по типу нагрузок, которые она сможет воспринимать.

При самостоятельном изготовлении перемычек, в них закладывают арматуру несколько больше диаметром и (или) числом, чем по стандарту

Что именно использовать в ходе строительства – заводское изделие или то, которое произведено собственными руками, — свободный выбор каждого. Если перемычка сделана с соблюдением всех норм, она практически не уступает по характеристикам готовому изделию.

Как сделать перемычки своими руками (вариант пенобетона) показано в видео:

Книги по теме:

виды, маркировка и технология изготовления

Содержание

• 1 Определение
• 2 Назначение
• 3 Виды и маркировка
• 4 Геометрия
• 5 Технология изготовления
• 6 Основные виды
• 7 Опалубка и ее укрепление
• 8 Утепление
• 9 Армирование
• 10 Заливка
• 11 Советы при работе
• 12 Вывод

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Вернуться к оглавлению

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

• сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
• плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Вернуться к оглавлению

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире.  Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Вернуться к оглавлению

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Вернуться к оглавлению

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Вернуться к оглавлению

Основные виды

Предлагается несколько видов перемычек из железобетона:

• оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
• сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
• брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
• несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Опалубка и ее укрепление

Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Вернуться к оглавлению

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Вернуться к оглавлению

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Вернуться к оглавлению

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
4. Перемычки должны быть надежными и выполнены качественно.
5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
7. Тип перемычки определяет вес общей конструкции.
8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Несущая перемычка железобетонная. Характеристики бетонных перемычек и технология их изготовления

Одним из самых прочных и надежных строительных материалов в современном строительстве являются железобетонные конструкции. Стальная арматура в сочетании с бетоном прочна, устойчива к температуре. При этом бетон обеспечивает прочность на сжатие и жесткость, а стальная арматура — прочность на растяжение.

Элементы

в зависимости от типа выдерживают нагрузку 100-3700 кгс/м. На протяжении почти двухсот лет железобетонные конструкции широко применялись в самых разных стройках, в том числе при устройстве дорог и мостов, жилых домов и промышленных комплексов. С их помощью прокладывают вентиляционные шахты, закладывают фундамент. Их используют при возведении стен и перекрытий, без них не обходится обустройство колодцев и ограждение участка.

Перемычки железобетонные относятся к изделиям из тяжелого бетона и арматурной стали, подвергнутым термической обработке.

В итоге есть два типа перемычек:

• At-V и At-IVC – термически усиленные классы
• A-V и A-IV – горячекатаные марки

Назначение железобетонных перемычек

Продукция изначально предназначена для закрытия оконных и дверных проемов в зданиях блочного типа. Они принимают на себя вес всех нагрузок конструкций, расположенных над оконными и дверными проемами. Это касается как частных домов, так и административных зданий, промышленных объектов.

Также железобетонные перемычки применяются при строительстве объектов недвижимости со стенами из кирпича или камня (как искусственного, так и натурального).

Размеры

В основном железобетонные перемычки изготавливаются из бетона М250, каркас из арматуры размером от 4 до 6 мм. В соответствии с ГОСТ 948-84 проектировщики подбирают необходимое изделие с учетом ширины проема и расчетов нагрузки.

При этом размеры перемычек должны соответствовать допустимым нормам, к которым относятся:

1. Длина от 10,3 до 33,7 дм
2. Высота от 1,2 до 2,5 дм
3. Ширина от 1,4 до 2,9 дм

Типы и маркировка

Железобетонные перемычки могут быть заводского изготовления (сборные) или монолитные, изготавливаемые непосредственно на строительной площадке по мере необходимости. Различают простые и несущие железобетонные перемычки.

Перемычки железобетонные следующих типов в продаже:

В зависимости от величины нагрузки, воспринимаемой конструкцией, перемычки подразделяются на:

Несущие, принимающие на себя и впоследствии распределяющие на опоры массу стен и перекрытий над ними. Оптимальная длина опоры (длина заделки в стену) для таких перемычек составляет от 0,17 м до 0,3 м. Монтаж осуществляется с помощью подъемных механизмов с использованием монтажных петель или просверленных отверстий для строповки.

Маркировка таких перемычек БУ — усиленная или БГ — Г-образная. Они бесплодны. При проеме не выше 2 м их монтируют вручную, заделывая в стену не менее чем на 120 мм. Помимо своего веса, они способны выдержать только массу стены, расположенной выше.

При маркировке перемычки учитывайте технические характеристики и размеры.

Маркировка состоит из трех групп, содержащих цифры и буквы, разделенные знаком «-»:

1. Первая группа. Сначала идет цифра, обозначающая номер секции, затем указывается тип перемычки, длина элемента в дециметрах.
2. Вторая группа. сообщает о классе арматуры и расчетной нагрузке (кН/м).
3. Третья группа. применяется при необходимости, здесь же указывается маркировка монтажных петель и выпусков арматуры (при их наличии). Он также классифицирует сейсмостойкость и плотность бетона.

Технические характеристики железобетонных перемычек

В промышленных условиях перемычки железобетонные изготавливают по ГОСТ 13015 от 2003 г.

Продукция проверяется по следующим показателям:

• Прочность, долговечность Растрескивание и жесткость материала
• Морозостойкость бетон (обычно F 35 — F-200)
• Показатели прочности бетонного элемента (должны соответствовать марке М200 и выше)
• Состояние поставленного бетона (его влажность не должна превышать 13%)
• Сталь должна соответствовать необходимым характеристикам по качеству и размерам, что необходимо учитывать при производстве арматуры. Монтажные петли и закладные детали также выполнены из стали.
• Антикоррозийный слой должен быть хорошего качества необходимого вида и толщины слоя
• Огнестойкость материала
• Используемый бетон должен быть соответствующего типа, а арматура соответствовать требуемому классу, иметь антикоррозийный слой и быть определенного размера
• Соответствие параметрам размера и геометрического расположения . Плитные перемычки и перемычки из железобетонных стержней имеют уклон по технологии изготовления. В результате нижняя плоскость изделия получается немного меньше верхней. Допускаются отклонения до 8 мм по ширине и до 2 см по длине изделия
• Сейсмостойкость железобетонных перемычек должна выдерживать колебания не менее 7 — балльных колебаний (по шкале Рихтера)

Кроме того, стандарт строго контролирует размеры обечаек, сколов ребер, впадин и прогибов. Отклонения не могут превышать размеров, допускаемых ГОСТ. Также недопустимыми считаются выступающие из конструкции куски арматуры (за исключением предусмотренных чертежами выпусков). Внешние стороны железобетонных конструкций не должны быть покрыты ржавчиной и жирными пятнами.

Варианты железобетонных перемычек

Железобетонные перемычки изготавливают двумя способами:

• На земле после изготовления устанавливается в оконный или дверной проем. В этом случае после изготовления перемычку придется поднимать и монтировать над проемом, что предполагает использование дополнительных подъемных механизмов.
• Непосредственно над отверстием. Этот способ позволяет сэкономить на использовании техники

опалубка

При изготовлении опалубки необходимо придерживаться следующих рекомендаций:

В качестве формы для опалубки используют щиты деревянные, с помощью которых формируют щиты толщиной 20-25 мм. Для крепления досок между собой используются саморезы или гвозди.

Саморезы желательно вкручивать отверткой – это впоследствии облегчает демонтаж опалубки. В проем на специальных опорах устанавливается горизонтальный щит.

Щит может располагаться как на одном уровне с кладкой, так и выходить за ее пределы. Если щит выступает за пределы кладки, его необходимо устанавливать сверху, а не сбоку. На дно опалубки укладывается армирующая сетка. Вертикальный щит фиксируется саморезами.

Для повышения устойчивости плотно привязывается к укладочной сетке с помощью вязальной проволоки. В этом случае щит не будет двигаться во время выполняемых работ.

Подогрев

Важным аспектом в строительстве здания и работе с оконными и дверными проемами является утепление.

Существует два типа изоляции:

• С использованием минеральной ваты
  . Его вставляют в опалубку и заливают бетоном. Этот метод имеет существенный недостаток. При последующей установке металлопластиковых окон пенополиуретан может упираться в минеральную вату, что будет мешать надежной фиксации верхней части окна.
• Изоляция экструдированным пенополистиролом (пумпана) . Утеплитель толщиной 30 мм производится на весь оконный или дверной проем. При установке окна монтажная пена прилипнет к нему и обеспечит надежную фиксацию.

Усиление

Диаметр используемой арматуры напрямую зависит от того, какой тип железобетонной перемычки будет изготавливаться – брусовая или плитная. Если изделие не будет получать большую нагрузку и, соответственно, оно не является несущим, можно использовать простой металлический стержень. Также используется двухнитевая армирующая сетка.

В этом случае берется пруток диаметром 6-8 мм. Арматура проложена по всей длине и соединена вязальной проволокой.

Усиление опалубки

Учитывая огромный вес бетона, который составляет 2,3 тонны на кубический метр, необходимо очень внимательно отнестись к процессу укрепления опалубки. Если щит не снабжен опорой, он может просто продавить опалубку вниз.

Важно то, что в случае смещения устранить проблему практически невозможно, поэтому необходимо с самого начала придерживаться необходимых правил.

Опора изготовлена ​​из прочного материала и расположена в центре проема чуть ближе к окну. Аккуратно прикрепил. Внутренний край должен быть соединен с вертикальным экраном, чтобы избежать провисания.

Заливка формы бетоном

Перед заливкой формы необходимо тщательно просеять песок, промыть гравий от грязи. Цемент следует использовать свежий, так как от этого компонента больше всего зависит прочность будущей конструкции.

Наиболее пригоден для заливки бетон марки М200, выпускаемый в пропорции 2:5:1

Заполнение осуществляется в три этапа:

1. В бетономешалке или вручную с помощью лопаты смешивают все компоненты . Насколько качественный раствор получится, напрямую зависит от того, насколько тщательно был замешан раствор.
2. При заливке бетона в форму арматуру, которая находится над горизонтальным щитом, немного приподнимают , используя для этого куски кирпича. Кирпич разбивается на фрагменты толщиной примерно 200 мм и выкладывается под армирующую сетку. Арматура должна быть полностью погружена в раствор.
3. После выполнения всех действий в форму заливается бетонный раствор. Затем следует дождаться полного застывания, разобрать опалубку и можно приступать к кладке стены над опалубкой.

Цена

При строительстве каждого дома почти всегда используются железобетонные перемычки. Благодаря им можно укрепить проемы в стенах, что благотворно сказывается на прочности конструкции. Завод использует ГОСТ 948 84 на железобетонные перемычки, что позволяет добиться требуемых параметров, но их можно изготовить и самостоятельно.

На фото — заводские железобетонные перемычки с маркировкой

Заводские модели доставляются на стройплощадку после предварительного заказа. Если учесть цену изделия, напрашивается мысль, а не лучше ли сделать его самому?

Считается, что заводские конструкции лучше и надежнее. Но самоделки не менее качественные, и сделать их не составит труда. Кроме того, вы получите очевидную экономию средств, так как вам нужно будет оплатить только закупленные материалы, а всю работу вы сделаете сами. Эта статья поможет вам правильно подготовиться к нему и выполнить его.

Размеры железобетонных перемычек по марке

Общая информация о перемычках

Железобетонные элементы широко применяются в строительстве. Эти конструкции, благодаря своей долговечности и прочности, сегодня занимают лидирующие позиции среди строительных изделий. Вес железобетонных перемычек зависит от их размеров и может быть небольшим или довольно внушительным, но это очень важная деталь.

Данные конструкции применяются при строительстве домов из многих материалов, в том числе:

• пенобетон;
• кирпичей;
• бетон.

Обычно армированные изделия размещают над проемами окон и дверей в кирпичных, блочных, каменных стенах.

Перемычки железобетонные стержневые различных типов

Конструктивные особенности

Технология изготовления проста, но дает высокие конструкционные результаты. Он заключается в том, что в опалубку укладывается стальная арматура и заливается бетонным раствором. Таким образом удается создать баланс между всевозможными растяжениями и изгибами, а также сжатиями.

Существует несколько типов железобетонных перемычек:

• сборные;
• окно;

подшипник

• ;
• кв.

Изготавливаются из бетона тяжелых марок, которые маркируются соответствующими буквами, а также указываются размер, длина и расчетная нагрузка. Рассмотрим подробнее ассортимент железобетонных перемычек:

сборные	Самые популярные товары. Они маркируются буквами PR и состоят из плит и классических железобетонных стержней. Сборные конструкции выгодны, так как в процессе работы можно поставить перемычку и продолжать работу. Подгонять кирпичи и выравнивать ряды не нужно, так как можно изготовить элемент нужного размера.
окно	Применяются для закрытия проемов над окнами. Эти модели особенно широко используются в зданиях из искусственного и природного камня, кирпичных постройках.
Носители	Применяется при необходимости закрытия проема несущих стен. Для снятия нагрузки с плит перегородок укладывают армированные железобетонные перемычки. Несущие балки воспринимают нагрузку от стен, расположенных над проемами.
Карандаш	Тонкая несущая планка для межкомнатных перегородок толщиной 120 мм и дверных проемов.

Расчет железобетонных перемычек для оконных и дверных блоков

Перемычки больших размеров называются прогонами. Горизонтально расположенные балки с полкой – ригелями. Полка в этой конструкции нужна как основа и на нее будет опираться более высокая конструкция. Все эти виды перемычек очень часто используются при строительстве различных объектов.

Совет: чтобы установить ж/б перемычки, вам может понадобиться разрезать железобетон алмазными кругами.

Технология производства

Для того, чтобы сделать железобетонную перемычку самостоятельно, вам потребуется следующее:

• бетоносмеситель (опция)
• доски;
• углов;

фитинги

• ;

вязальная проволока

• ;
• гвоздей;
• песок;

цемент

• .

Не исключено, что в процессе работы вам могут понадобиться др.

Совет: перед началом работ сделайте правильный подбор железобетонных перемычек.

Например, можно использовать обычные элементы:

• в целях экономии средств на строительство небольшого здания с легкими конструкциями;
• для конструкций, где своды перекрытий опираются на армированные пояса, самостоятельно воспринимающие и равномерно распределяющие нагрузки.

Объем железобетонных перемычек зависит от их назначения.

Опции

Есть два способа изготовления перемычек:

Если подходит первый вариант изготовления, то готовую конструкцию придется поднимать и монтировать над проемом. Во втором случае придется делать опалубку непосредственно над проемом. Первый вариант более трудоемкий в исполнении, может понадобиться даже подъемный механизм.

Изготовление на земле

опалубка

Если вы решите сделать перемычку по второму варианту, залейте ее в проеме, на этом можно сэкономить деньги, силы и время. Дополнительным положительным моментом метода является то, что вы можете ограничиться только одним продуктом.

Ниже будет предложена инструкция, которая поможет вам разобраться в нюансах работы.

Совет: опалубка должна быть надежно закреплена, так как внутрь нее будет заливаться очень тяжелая бетонная масса.

Установить в проеме горизонтальный щит, который снизу должен поддерживаться подпорками . Его можно разместить вровень с кладкой или выйти наружу. Во втором случае установите его не сбоку, а сверху.

Совет: сделать необходимый сквозной канал в железобетонных изделиях обычной дрелью часто не получается, тогда на помощь придет алмазное сверление отверстий в бетоне.

Подогрев

Между перемычкой и лицевой кладкой обязательно сделать слой утеплителя, например, из минеральной ваты, рекомендуемой толщиной 100 мм. Укладываем материал в опалубку и заливаем бетоном. При этом следует учитывать, что оконная рама будет упираться в ее поверхность, поэтому монтажная пена не сможет гарантировать ей хорошую устойчивость.

Изоляция EPPS

Совет: в этом случае уложите откосы на кирпич заполнения оконного проема для поддержки окна. Затем зафиксируйте всю собранную конструкцию монтажной пеной.

Если на откосах использовалась подкладочная кладка, их необходимо снова утеплить. Можно использовать следующий, более простой и надежный. В этом случае экструдированный пенополистирол будет играть роль утеплителя.

Установка опоры

Материал имеет более прочную поверхность и толщину 30 мм. После установки окна заполните зазор между утеплителем и рамой монтажной пеной. Теперь его основанием будет сплошная плоскость. Благодаря этому окно в проеме надежно фиксируется и нет необходимости использовать дополнительные слои утеплителя.

Усиление

В этом случае диаметр арматуры будет зависеть от того, какая железобетонная перемычка используется — стержневая или плитная. Если изделие не должно быть несущим и будет воспринимать небольшие нагрузки, можно использовать обычный металлический брусок. О также используется, когда конструкция крыши легкая и используется армированный пояс.

Усиление перемычки

Для нашей конструкции можно использовать армирующую сетку в 2 нити, при этом нужно взять пруток Ø6-8 мм. Фурнитура должна быть проложена по всей длине перемычки и обвязана вязальной проволокой.

Совет: в этом случае сварка для соединения арматуры не нужна.

Как усилить опалубку

Для установки горизонтального щита опалубки необходимо сделать подпорки. Пренебрегать этим опасно, так как бетон имеет очень большой вес, примерно 2,5 тонны на 1 кубометр. м.

При заливке раствора в форму его сила тяжести может погнуть или сместить щиток, что может повредить форму будущего изделия, и переделать его уже будет невозможно. Поэтому к процессу следует отнестись серьезно.

Опалубка для железобетонных элементов

Расположите опору в центре проема ближе к окну и закрепите ее. Соедините внутренний край формы вертикальным щитом, чтобы форма не провисала.

Заливка формы бетоном

Используйте бетон М200 для заполнения перемычек. Для его приготовления необходимо подготовить щебень, песок и цемент в пропорции 2:5:1.

Совет: хорошо просейте песок, промойте гравий, чтобы на нем не осталось грязи. Используйте только свежий цемент, от него зависит прочность бетона.

Заливка изделия бетоном

При желании четверть можно установить в оконные проемы, выглядит очень практично и красиво. Такая перегородка сможет скрыть щели монтажной пеной, а также защитить ваш дом от холодного воздуха и сквозняков. По бокам и сверху окна четверть должна соответствовать размеру 50 мм, а нижняя часть, где установлен подоконник, 20 мм.

ЖБИ с четвертью

Совет: при самостоятельном изготовлении перемычек из железобетона на окна последние желательно делать с четвертью.

Из этой статьи вы узнали, как сделать железобетонные перемычки своими руками, что это такое и какие материалы и инструменты для этого нужны. также были даны подробные инструкции по размещению продуктов и их подбору по видам. Можно смело сказать, что при четком соблюдении приведенной инструкции у вас получится изготовить строительный элемент нужного уровня прочности.

Видео в этой статье поможет вам найти больше информации по этой теме.

При строительстве объектов из кирпича, искусственного и природного камня, а также пеноблоков требуется тщательная «расстановка» нагрузок над оконными и дверными проемами.

Для распределения веса и уменьшения его на отдельных участках в строительстве принято устанавливать специальные конструкции — бетонные перемычки, несущая способность которых определяется размерами, связанными с установленными нормами, а также их внутренней конструкцией.

Перемычка — вид ограниченного участка стены определенного размера, принимающий на себя часть веса кладки. Выступает связующим элементом конструкций с дополнительной функцией защиты от обрушения.

Типы «удерживающих элементов»

По способу укладки могут быть трех видов: рядовые, клиновидные и арочные. Это могут быть кирпичные, металлические подпорные элементы, а также они изготавливаются из железобетона. Необходимо рассмотреть каждый из этих видов более подробно.

Кирпичные опорные элементы

Собирается по размерам в систему, называемую «замком». Камни укладываются таким образом, что кирпичная перемычка выступает опорой при создании арочных элементов.
Важно! Все швы, поперечные и продольные, при кладке должны быть заполнены раствором, чтобы не осталось пустот, которые могут повлиять на прочность стены!

Возможность использования металлических перемычек

Это самый эффективный и простой вариант установки, который используется повсеместно. Металлические «удерживающие элементы» не требуют дополнительной обработки, просты в монтаже и способны нести значительные нагрузки. Их отличительной чертой является простота выбора и высокая скорость монтажных работ.

При монтаже конструкций из металла технология сборки предусматривает предварительные расчеты по защите от прогиба. Прочность определяется по существующей формуле.

Железобетонные опорные элементы

Железобетонные перемычки появились относительно недавно. Конструкция имеет ряд преимуществ перед металлическими изделиями, но есть и отрицательные моменты.

К положительным качествам можно отнести прочность и легкость по сравнению с металлическими вариантами. Их изготавливают на специализированных предприятиях, где обязательным правилом является соблюдение технологии. Стоимость таких перемычек ниже, чем изготовленных из металла. Единственным недостатком можно считать более сложную процедуру монтажа.

Производство железобетонных изделий

Изделия железобетонные (ЖБИ) изготавливаются на специализированных заводах, где производство предполагает применение закладных армирующих изделий. Их параметры варьируются от 0,4 до 0,6 мм. По конструкции они делятся на два типа — несущие и самонесущие.

К самонесущим относятся те, которые отвечают за нагрузку перекрытия и общую массу кладки над ним, а к несущим конструкциям относятся те, которые кроме собственного веса несут регулируемую нагрузку верхнего слоя кирпичной кладки.

В процессе производства используется марочный номер, относящийся к тяжелым смесям.

Виды железобетонных изделий

Это могут быть железобетонные изделия, выполненные в виде бруска. Длина ограждения штанги не превышает 250 мм. Возможны следующие варианты:

• балка (ПГ) — иметь выступ с четвертью для опоры;
• фасадные (ПФ) – используются как опоры для части кирпичной кладки, выступающей за периметр общей конструкции;

Плита

• (ПП), ширина которой превышает 250 мм.

Важно! Перед началом монтажных работ необходимо проверить опоры и места кладки уровнем. Тогда при положительных значениях можно заливать раствор.

Элемент каменной кладки

Следует отметить, что опора на стену из кирпича должна соответствовать определенному размеру. Глубина для стен составляет минимум 250 мм, а для перегородок этот показатель равен 200 мм. это минимальные значения при выполнении строительных работ.

Необходимые правила перевозки железобетонных изделий

Существуют определенные правила перевозки продукции, которых необходимо придерживаться. Это связано с заботой о качестве продукции, поставляемой конечному потребителю. Заказчик должен быть уверен, что вся продукция прибудет на строительную площадку в рабочем состоянии. Сортировка железобетонных изделий осуществляется в зависимости от марки. Для транспортировки продукция укладывается в контейнеры. Если речь идет о перевозке грузов по железной дороге, то железобетонные изделия размещаются вдоль продольной оси вагона.

При хранении высота штабеля не должна превышать двух метров. Также нужно оставить зазор между рядами уложенных продуктов. Минимальное расстояние прохода 250 мм. Изделия одного размера отделены друг от друга плотным материалом, чтобы снизить риск контакта с изделием и предотвратить его повреждение.

Производство «на дому»

Сегодня возможно изготовление конструкций кустарным способом. Для этого вам понадобится арматура, уголки, доски и гвозди, бетономешалка, обвязочная проволока, цемент и щебень, песок (для приготовления бетонного состава).

Сначала делается опалубка — в целях экономии ее можно залить в самом проеме. Это снижает финансовые затраты по сравнению с традиционным способом. Форма сделана из деревянных досок, которые образуют щиты. Их толщина должна быть более 25 мм. Крепление осуществляется с помощью гвоздей и шурупов. В проеме установлен щит, который опирается на подпорки. Затем последовательно выполняется армирование и штукатурка. Необходимо обратить особое внимание на качество и марку бетона.

Перемычки из газобетона

Усиленный каркас отвечает за прочность перемычки из. Заменяется производство «ретенционных элементов» из железобетона. Заводы предпочитают производить легкие материалы вместо железобетона. Преимущества, марка которого определяется установленными стандартами, заключаются в его структуре наполнителя, обладающей низкой теплопроводностью, малой массой наряду с привычными нам свойствами железобетона.

К изделиям, производимым автоклавным твердением, относятся пенобетон и газобетон. Изготовленные таким образом удерживающие элементы прочнее, а взаимодействие с армированием (армированием) и наполнением создает устойчивость материала к разрушению. Наполнение отвечает за сжатие, а армирование работает на растяжение.

На сегодняшний день существует стабильный спрос на перемычки из ячеистого бетона. Использование облегченных конструкций имеет ряд преимуществ:

• меньший вес, что позволяет укладывать вручную;
• снижение веса всего здания;
• низкая теплопроводность, позволяющая равномерно распределить тепловые характеристики по всей площади здания.

Изготовление несущих конструкций возможно по двум направлениям: автоклавным и безавтоклавным способами. Дело в том, что размер перемычки зависит от марки бетона, выбранного способа производства, а значит, есть отличия в их установке. Об этом и других нюансах технологического процесса, а также об используемых марках бетона мы поговорим в следующий раз.

Установка бетонных перемычек Naylor Concrete

Следуйте этим инструкциям для успешной установки бетонных перемычек.

Бетонные перемычки

Все перемычки Hi-Spec, Fair Faced и Fire Spec имеют маркировку «TOP». Эта поверхность всегда должна оставаться самой верхней. Важно, чтобы перемычки были установлены правильно в зависимости от несущей способности. Если метка «ВЕРХ» не видна, то блок должен быть размещен так, чтобы арматурная прядь находилась близко к нижней части блока и вдали от приложенной нагрузки.

Серия эконом-класса Naylor полностью реверсивная и может быть установлена ​​в любом направлении. Как следствие, эти блоки не маркируются.

Все перемычки должны укладываться на ровную полную постель раствора.

Все стяжки для стен, влагостойкие слои и дренажные отверстия должны соответствовать действующим строительным нормам.

По возможности рекомендуется, чтобы в конструкции полых стен как внутренние, так и внешние листы были выполнены одинаково.

Если перемычки поддерживают бетонный пол, проверьте правильность установки блока. Примите все необходимые меры, чтобы избежать ударной нагрузки на перемычки при укладке перекрытий и любых боковых нагрузок при регулировке перекрытий. Компания Naylor не несет ответственности, если глубина перемычки, поддерживающей бетонный пол/крышу, указана меньше рекомендуемых 140 мм.

Наши инженеры рекомендуют: Запрещается формировать/вырезать фальц в перемычках или сверлить отверстия для химических анкеров. Забивка и сверление допустимы при условии, что расположение предварительно напряженных напрягаемых элементов не нарушено.

Для пролетов более 1200 мм перемычки должны быть надлежащим образом закреплены во время строительства на расстоянии не более 1200 мм от центра. Подпорки не следует удалять до тех пор, пока раствор не созреет.

Перемычки Hi-Spec не должны использоваться в консольных ситуациях, если они специально не разработаны инженером с соответствующей квалификацией.

Резка

Предварительно напряженный бетон Перемычки можно резать с помощью высокоскоростного алмазного отрезного диска. Использование такого оборудования должно осуществляться должным образом обученным оператором, знающим требования по охране труда и технике безопасности для машины и информацию COSHH для продукта.

Ни в коем случае нельзя уменьшать размеры перемычек Ultra-Fire Range.

Для получения информации COSHH компании Naylor Industries, в которой подробно описаны продукты Naylor Lintels, а также информация об обращении и хранении, посетите веб-сайт www.naylor.co.uk или позвоните на нашу горячую линию технической поддержки по телефону 0800 542419.
