Монолитные железобетонные стены — технология возведения

Монолитные железобетонные стены сегодня востребованы и широко используются для строительства самых разных объектов – как жилых, так и промышленных. Довольно часто по такой технологии возводят дорогостоящие проекты – многоэтажные здания, авторские дома, торговые центры и т.д. Связано это с тем, что сам тип конструкции дает возможность обеспечить максимальные показатели прочности и надежности, долговечности, при сравнительно высокой скорости строительстве и невысокой общей стоимости.

Железобетонные стены относят к типу монолитных, когда их заливка выполняется прямо на строительном объекте (в то время, как сборные конструкции монтируют из произведенных на заводе отдельных плит, колонн, перекрытий и т.д.). Монолитное домостроение отличается массой преимуществ и минимальным набором недостатков, может производится в любую пору года, существенно сокращает расходы и время на возведения больших проектов.

Стены из монолитного железобетона заливаются в съемную/несъемную опалубку, которая монтируется точно по контурам здания. В опалубке выполняется армирование для упрочнения конструкции, которое полностью заливается бетонным раствором. Процесс осуществляется поэтапно, но без схватывания бетона, что позволяет избежать наличия швов.

Содержание

• 1 Преимущества и недостатки
• 2 Минимальная толщина
• 3 Устройство своими руками
  • 3.1 Опалубка
  • 3.2 Армирование
  • 3.3 Усиление проема
  • 3.4 Заливка
  • 3.5 Где применяются

Преимущества и недостатки

Железобетонная стена – крепкая и долговечная конструкция, которая способна выдерживать немалые нагрузки и демонстрировать положительные свойства и характеристики. До реализации проекта необходимо тщательно изучить все особенности данного типа конструкций.

Основные достоинства монолитных железобетонных стен:

• Небольшой вес – 1 квадратный метр весит около 340 килограммов, что позволяет выбирать облегченный фундамент (к примеру, квадратный метр кирпичной кладки весит до 960 килограммов)
• Длительный срок эксплуатации – монолитный железобетон не боится внешних негативных факторов, служит минимум 100 лет
• Прочность и надежность из-за отсутствия соединений в конструкции и риска расхождения швов, появления трещин
• Высокий уровень пожаробезопасности, стойкости к воздействию ураганов, циклонов, сейсмической активности
• Экономия на отделочных материалах и работах благодаря ровным и гладким стенам, позволяющим выбрать любой вариант интерьера и не тратить силы, время и средства на выравнивание стен, устранение дефектов и т. д.
• Возможность выполнить все работы самостоятельно, без спецтранспорта и подъемников
• Стойкость к окислению, коррозии
• Простота и высокая скорость монтажа
• Невысокая стоимость реализации проекта
• Возможность воссоздать самую оригинальную дизайнерскую задумку – плита стеновая железобетонная размеры предполагает любые, залить можно конструкцию какой угодно конфигурации, с криволинейными, арочными элементами, реализовав оригинальный проект коттеджа или авторского дома
• Хорошие теплоизоляционные характеристики за счет отсутствия мостиков холода

Главные недостатки монолитной железобетонной стены:

• Необходимость обязательно проводить тепло/звукоизоляционные мероприятия
• Сложность в разборке
• Риск появления отслоек, трещин и других деформаций в случае неправильного замеса бетона, несоблюдения технологии заливки, ухода и т.д.
• При строительстве в холодную пору появляется необходимость прогрева бетона
• Важность дополнительного ухода в период набора прочности бетона и остановки работ на этот период

В целом, преимуществ монолитная железобетонная плита демонстрирует намного больше, чем минусов. Более того, многие недостатки можно нивелировать теми или иными решениями, остальные же больше относятся к ряду особенностей, чем явных и серьезных минусов.

Минимальная толщина

Толщина железобетонной стены высчитывается, исходя из того, что основной задачей материала является выполнение функции ограждающей конструкции и сохранение тепла. Толщина определяется в процессе выполнения теплотехнического расчета, в котором учитывают: расчетные показатели температур климатического региона, материалы для отделки и утепления.

Размер бетонных конструкций всегда четко определяется проектом и отступать от выбранных заранее значений нельзя. Обычно монолитные железобетонные стены делают толщиной в диапазоне 25-45 сантиметров при условии, что в климатическом регионе расчетная температура составляет от -20 до -40С. Все внутренние стены выполняют однослойными.

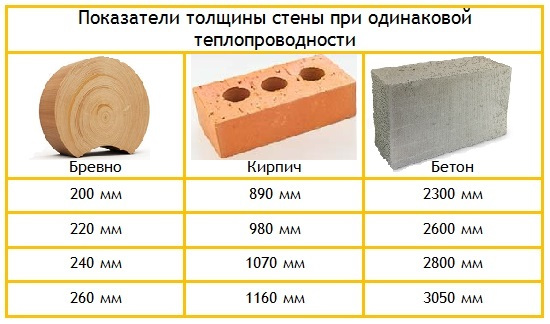

Железобетонные монолитные конструкции всегда имеют меньшую толщину в сравнении с кирпичной кладкой, это при прочих равных условиях и параметрах увеличивает площадь помещений.

Так, для двухэтажного дома будет вполне достаточно 12 сантиметров толщины монолитной железобетонной несущей стены. Такой показатель по уровню прочности равняется к: 25 сантиметрам кирпичной кладки, 63 сантиметрам пенобетона, 40 сантиметрам газобетона.

Устройство своими руками

Для устройства ЖБИ данного типа своими руками необходимо тщательно изучить всю технологию.

Основные этапы устройства монолитной железобетонной стены:

• Выполнение расчетов
• Подготовка площадки – удаление пыли и грязи, расчистка объекта
• Заливка фундамента, выжидание положенного срока для продолжения работ
• Установка съемной/несъемной опалубки по общему периметру строения и всех внутренних стен
• Монтирование армирующего каркаса для усиления конструкции
• Заливка бетоном опалубки
• Правильный уход за бетоном в процессе его застывания и твердения

Все работы выполняются прямо на строительном объекте, в отличие от сборной технологии, когда плиты стеновые железобетонные производят в условиях завода, а потом доставляют на место.

Основное преимущество монолитной технологии в данном случае – отсутствие необходимости привлекать подъемные механизмы, спецтехнику, экономя время, силы и средства.

Опалубка

Для того, чтобы создать прочные и надежные монолитные стены, необходимо правильно собрать опалубку и сделать ее способной выдержать вес бетона, не дав ему протечь и испортить монолит.

Виды опалубки:

• Разборная – монтируется из отдельных элементов, которые обеспечивают конструкции жесткость
• Блочная – монтируется в случае реализации проекта без перекрытий
• Пневматическая – с прочной воздухопроницаемой оболочкой
• Скользящая – актуальна для возведения многоэтажных строений
• Туннельная – используется в строительстве конструкций с перекрытием
• Несъемная – потом выступает в роли декора в здании

Установка опалубки производится по инструкции и в соответствии с ее конструкционными особенностями, обычно трудностей не вызывает.

Самое главное – обеспечить максимальную прочность конструкции и следить за ровностью, чтобы избежать кривизны и деформаций под воздействием большого веса бетона.

Армирование

Для обеспечения прочности панелей необходимо обязательно армировать монолитные железобетонные стены. Армирование выполняется сразу после сборки переставной опалубки. Если же речь идет о несъемной опалубке, то там каркас уже установлен производителем и просчитан в соответствии с нагрузками и проектными показателями.

Особенности армирования стен:

• Арматурный каркас выполняют двухслойным, чтобы не допустить изгиба стены из-за нагрузки в любом направлении.
• Основной тип нагрузки на стены – сжимающий, поэтому минимальное сечение стержней продольных должно составлять 8 миллиметров. Малоэтажное строительство допускает сетки из проволоки 80-миллиметровой.
• Величина максимального шага арматуры поперечной составляет 35 сантиметров, продольной – 20.
• Поперечная арматура площадь сечения должна иметь минимум четверть от площади продольной.
• Все концы прутьев анкерятся в бетоне обязательно без выхода за его пределы. Рифленые прутья сами хорошо сцепляются с монолитом бетона, пруты гладкие анкерят загибами на концах.
• Стержни арматуры должны быть достаточно длинными для всей высоты здания. Если же их нужно состыковать, то только внахлест и без сварки.

Усиление проема

При возведении монолитных железобетонных стен стоит помнить о том, что все проемы ослабляют конструкцию и считаются ее наиболее уязвимым местом. Периметры дверных, оконных проемов обязательно упрочняют дополнительно.

Если армирование выполнено неправильно, это может стать причиной деформации монолитной конструкции, распространения по ней трещин, отслоений.

Число и толщина стержней арматуры напрямую зависят от приложенных нагрузок, ширины проема, принимаются по проекту. Армированию подлежат все вертикальные и горизонтальные плоскости.

Заливка

После установки арматурного каркаса в опалубку можно заливать бетон. В зависимости от типа опалубки, работы по заливке монолитных железобетонных стен могут осуществляться по-разному.

Несъемную опалубочную конструкцию заполняют, начиная от пространства под проемами окон в направлении к углам сооружения. Съемные формы заливают порядно, на высоту до 50 сантиметров за заход, чтобы обеспечить достаточное уплотнение бетонного раствора.

В переставной конструкции залитому бетону нельзя позволять схватываться полностью, продолжая работу, чтобы избежать появления швов в монолитной конструкции.

Углы нужно тщательно наполнять, затем вибрировать. В процессе подачи бетона механизированным методом скорость движения раствора понижается с целью обеспечения максимально качественной заливки, а сечение рукава уменьшается. Бетон обязательно уплотняют вибратором, правильно за ним ухаживают.

В зимнее время раствор нужно прогревать, летом – защитить от слишком быстрого испарения влаги (накрывать пленкой, проливать водой для замедления процесса гидратации). От возможных осадков бетон обязательно нужно защитить полиэтиленовой пленкой (все его открытые части).

Где применяются

Монолитный способ возведения стен применяется в самых разных сферах строительства – как в частном, так и в промышленном, коммерческом. С использованием данной технологии возводят общественные здания, строения в частном секторе, выполняют многоэтажную застройку. В Москве, к примеру, множество новостроек возводятся именно таким методом.

Когда технология особенно актуальна:

• Точечная застройка внутри уже существующих кварталов
• В случае недостатка места разработки почвы под котлован
• Если подъезд строительной техники, кранов невозможен из-за особенностей расположения объекта
• Когда нужно ускорить и упростить, удешевить процесс строительства
• При реализации авторских проектов домов
• В регионах с повышенной сейсмической опасностью

Монолитные железобетонные стены – прекрасный выбор для возведения любого здания, который обеспечит необходимые свойства и характеристики, сделает сооружение прочным и надежным, долговечным и крепким. При условии выполнения верных расчетов и соблюдения технологии гарантирован наилучший результат.

БЕТОННЫЕ СТЕНЫ | Архитектура и Проектирование

Устройство стен из бетонных блоков. Трамбованный тяжёлый бетон. Железобетон. Пено- и газобетон (вспененный, мелкозернистый, пористый бетон) в теплоизолирующих частях зданий. Соотношение в бетонах вяжущих и заполнителей. Температурные швы в железобетонных конструкциях. Минимальная толщина наружных стен, межквартирных перегородок и стен лестничных клеток, оштукатуренных с обеих сторон.

Бетонные стены (DIN 1045, 1047, 4226, 4163). Для стен применяют трамбованный тяжёлый бетон с объёмной массой более 1900 кг/м3 и железобетон с объемной массой около 2400 кг/м3. Для ограждающих конструкций целесообразно применять легкие бетоны, обладающие более высокими теплоизолирующими свойствами; из них изготовляют также стеновые блоки, пустотные вкладыши для перекрытий и плиты (рис, 1 — 6).

Пено- и газобетон (вспененный, мелкозернистый, пористый бетон) применяют в теплоизолирующих частях зданий (рис. 7 — 8).

Новые камни с внутренним теплоизоляционным слоем (стиропор) имеют повышенные теплозащитные свойства уже при толщине стены 25 см. Коэффициент теплопроводности К стены, показанной на рис. 9, равен 0,50, а стены на рис. 10 — 0,48 ккал/м2 ч, Звукоизоляция поперечных стен повышается при заливке пустот тяжелым бетоном (рис. 10).

Соотношение в бетонах вяжущих и заполнителей определяют по следующим нормам: для цементных и сложных растворов — DIN 1164, для растворов на пуццолановых и шлаковых цементах — DIN 1167, для песка, гравия, кирпичного и каменного щебня, металлургических и котельных шлаков — DIN 1045, 1047, 4226, 4163.

Особое внимание следует уделять надёжному сцеплению вновь уложенного и схватившегося бетона в рабочих швах, возникающих в связи с перерывами в бетонировании.

Бетонирование на морозе необходимо производить с соблюдением указаний DIN 1045, § 10, обеспечивая меры по защите бетона от замораживания.

В железобетонных конструкциях предусматривают температурные швы через каждые 30 м. позволяющие частям здания перемещаться при температурных перепадах, Эти швы доводят до фундамента.

В противоположность этому осадочные швы должны прорезать все здание от крыши до подошвы фундамента.

Толщину температурных швов принимают примерно 1 см на 10 м длины отсека здания (с учетом температуры воздуха во время производства работ).

Эрнст Нойферт. «Строительное проектирование» / Ernst Neufert «BAUENTWURFSLEHRE»

Толщина бетонной стены | UpCodes

Свяжитесь с отделом продаж

Попробуйте бесплатно

// СНИМОК КОДА

Жилой код 2021 Колорадо > 4 Фундаменты > R404 Фундамент и подпорные стены > R404.1 Бетонные и кирпичные фундаментные стены > R404.1.5 Толщина стены фундамента на основе Поддерживаемые стены > R404.1.5.2 Толщина бетонной стены

Коды обновлений Диаграммы

Связанные разделы кодов

R404.1.5.2 Фундаменты, толщина бетонной стены

Толщина бетона фундамента стен должна быть равна или больше толщины стены в истории выше. Бетон Фундамент Стены  …

Жилой код 2021 штата Колорадо > 4 Фундаменты > R404 Фундамент и подпорные стены > R404.1 Бетонные и кирпичные стены фундамента > R404.1.5 Толщина стены фундамента в зависимости от поддерживаемых стен > R404.1.5 .2 Толщина бетонной стены

A3. 1.3.2 Нормативное приложение A Номинальное значение R изоляции и сборки Определение коэффициента U, коэффициента C и коэффициента F, определение коэффициента U массы стенки

плотность и толщина стенки .
Для бетона блока стен определите коэффициент U из Таблицы A3.1-3 на основе размера блока, бетон плотность, градус … Определение значения коэффициента U изоляции и сборки, C-фактора и коэффициента F > A3 Надземные стены > A3.1 Массивная стена > A3.1.3 Массовая стена U-фактор > A3.1.3.2 Определение массовой стены U -Факторы

A3.1.3.2 Нормативное приложение A Номинальное значение R изоляции и сборки Определение коэффициента U, коэффициента C и коэффициента F, определение коэффициента U массы стенки

плотность и толщина стенки . Для бетона блока стен определите коэффициент U из Таблицы A3.1-3 на основе размера блока, бетон плотность, градус … Определение значения коэффициента U изоляции и сборки, C-фактора и коэффициента F > A3 Надземные стены > A3. 1 Массивная стена > A3.1.3 Массовая стена U-фактор > A3.1.3.2 Определение массовой стены U -Факторы

A4.2.3 Нормативное приложение A Номинальное значение R для изоляции и определения U-фактора, C-фактора и F-фактора,

для бетона плотностью и стеной толщиной . Для бетона блоков стен определите коэффициент C из Таблицы A3.1-3 на основе размера блока, плотности бетона  … Изоляция и монтаж. Определение U-фактора, C-фактора и F-фактора > A4 Стены ниже уровня земли > A4.2 Коэффициенты C для стен ниже уровня земли > A4.2.3

A4.2.3 Нормативное приложение A Номинальное значение R для изоляции и определения U-фактора, C-фактора и F-фактора,

для бетона плотностью и стеной толщиной . Для бетона блоков стен определите C-фактор из Таблицы A3.1-3 на основе размера блока, бетона плотности … Изоляция и монтаж. Определение U-фактора, C-фактора и F-фактора > A4 Стены ниже уровня земли > A4. 2 Коэффициенты C для стен ниже уровня земли > A4.2.3

Какой толщины должна быть бетонная подпорная стена?

Бетонные подпорные стены, которые ценятся за их прочность и универсальность, требуют точных методов строительства. Этот уровень техники отличается большой универсальностью. Подпорные стены из литого бетона можно, среди прочего, окрашивать, текстурировать и украшать встроенными объектами. Бетон при правильной установке позволяет гораздо больше возможностей для индивидуальной настройки, чем любой другой материал для подпорных стен.

Пропорции подпорной стены так же важны, как и ее конструкция, когда речь идет о ее строительстве. Удобные для строительства пропорции облегчают укладку бетона и оставляют достаточно места для армирования конструкции.

Какой должна быть толщина бетонной подпорной стены?

Требуемый минимальный защитный слой арматуры влияет на размеры стены (как правило, толщину элемента) в дополнение к основным конструктивным требованиям. Это может увеличить толщину стены на несколько дюймов и зависит от серьезности воздействия, типа почвы, реактивности и т. д.

Для надлежащей укладки бетона верхняя часть стержня любой монолитной бетонной подпорной стены должна быть не менее 12 дюймов.

Швы в бетонных подпорных стенах

• Усадочные швы – Вертикальные швы или канавки формируются или вырезаются в стене, чтобы бетон мог усаживаться, не вызывая повреждений. Суставные швы обычно имеют ширину 0,25 дюйма и глубину от 1/2 до 3/4 дюйма и располагаются на расстоянии не более 30 футов друг от друга.
• Компенсационные швы – Чтобы компенсировать расширение из-за изменений температуры, в стену встроены вертикальные компенсационные швы. Для заполнения этих швов можно использовать гибкие заполнители швов. Чтобы соединить соседние части стены, в стену часто втыкают смазанные маслом стальные дюбели. Компенсаторы могут располагаться на расстоянии до 90 футов друг от друга.
• Строительные швы – Существуют вертикальные или горизонтальные швы, которые используются для соединения двух заливок бетона. Шпонки используются для повышения прочности соединения на сдвиг. Если ключи не используются, поверхность первой заливки промывают и придают ей шероховатость перед следующей заливкой бетона. Чтобы придать штоку дополнительное сопротивление скольжению, шпонки почти всегда формируются в основании. Ствол строится после создания фундамента.
