Крепление мауэрлата к газобетону на стене без армопояса

При обустройстве скатной крыши установка стропильной системы не может быть выполнена прямо на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьёзную нагрузку от крыши, очень важно надёжно зафиксировать мауэрлат на стене. В случае с кирпичными или бетонными стенами всё просто и понятно. Но как выполняется крепление мауэрлата к газобетону без армопояса, ведь сам по себе газоблок довольно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепёжной детали? Именно об этом мы и поговорим в нашей статье.

•  Функциональное назначение мауэрлата
• Способы крепления
• Использование проволоки для крепления бруса
• Фиксация при помощи шпилек
• Химический анкер
• Механический анкер (анкерный болт)

 Функциональное назначение мауэрлата

Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система из металла, то данная конструктивная деталь может быть выполнена из швеллера или двутавра.

Обычно этот элемент делается из следующих материалов:

• Деревянного бруса сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус выполняется из древесины лиственных пород и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены сооружения. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
• Реже для этих целей применяются прокатные профили – швеллер с П-образной формой сечения или двутавр с Н-образной формой сечения. Высота профиля определяется расчётом и может быть в пределах 70-120 мм.

Брус или стальная балка крепится к стенам. При этом могут использоваться разные способы крепления. Далее на мауэрлат опираются стропильные ноги. Они оказывают нагрузку на этот элемент, который в свою очередь, равномерно распределяя, передаёт её на стены здания. Кроме этого данный брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон плохо переносит длительные точечные нагрузки, постепенно разрушаясь, рекомендуется перед укладкой мауэрлата возводить по верху стен монолитный армированный пояс.

Однако существуют способы укладки этого конструктивного элемента на стены из газобетона без армопояса. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию подкрышного пространства, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене. Как правило, это изделие укладывается на расстоянии 50 мм от наружного края стены. Для крепления мауэрлата могут использоваться следующие крепёжные элементы:

• стальная проволока;
• анкерный крепеж, вмонтированный в кладку;
• специальные химические анкера;
• стальные шпильки.

Важно: для крепления опорного бруса к армированному поясу или кирпичным стенам используются анкеры.

После установки бруса стропильная нога притягивается к стене при помощи скрутки, выполненной из скрученной металлической проволоки диаметром 3 мм. Для фиксации проволоки ниже бруса на 6 см монтируется стальной коротыш. Вместо него фиксацию проволоки можно выполнить к плитам перекрытия. При монтаже сложной крыши рекомендуют обязательно выполнять армированный железобетонный пояс, который позволит придать зданию дополнительную жёсткость и более равномерно распределить нагрузку от кровли на стены дома.

Для связывания отдельных частей мауэрлата в единую конструкцию используется косой прируб с последующим скреплением гвоздями, винтами или болтами. Для усиления угловых частей конструкции применяются стальные пластины и скобы.

Использование проволоки для крепления бруса

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен. Проволоку нужно заложить в кадку стен при выполнении нескольких последних рядов. При этом придерживаются такой последовательности действий:

1. Во время укладки газобетонных блоков за два или три ряда до окончания кладки стен между элементами закладывается стальная проволока сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
2. При этом в кладку заводится средняя часть крепежа. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно обкрутить вокруг укладываемого бруса.
3. Количество используемых проволок должно быть равно числу устанавливаемых стропил.

Фиксация при помощи шпилек

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах. Материалы, используемые для формирования кровельного пирога, должны быть максимально лёгкими и не передавать значительные нагрузки на  остальные конструктивные части здания.

Данная методика как нельзя лучше подходит в том случае, когда обустроить армопояс не получается. В такой ситуации сам брус будет выполнять функции армирующего пояса. Этот способ вызывает довольно спорные отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надёжность и устойчивость крыши.

Для фиксации бруса к газобетону вам понадобятся следующие элементы:

• шпильки маркировки СРТ-12, называемые «ласточкин хвост»;
• деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в таком порядке:

1. В стенах из газоблока сверлим отверстия с шагом 100-150 см.
2. В отверстия вставляем шпильки и фиксируем при помощи цементного молочка или безусадочного раствора.
3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывается два слоя рубероида. В месте расположения шпилек в материале нужно проткнуть отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может поступать из стен.
4. С таким же шагом, как устанавливались шпильки, в мауэрлате сверлятся отверстия подходящего под шпильки диаметра.
5. Затем брус насаживается на шпильки поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
6. После монтажа бруса торцы, в которых стыкуются отдельные фрагменты бруса, стягиваются коваными стальными скобами.
7. Теперь можно приступать к монтажу стропильной системы.

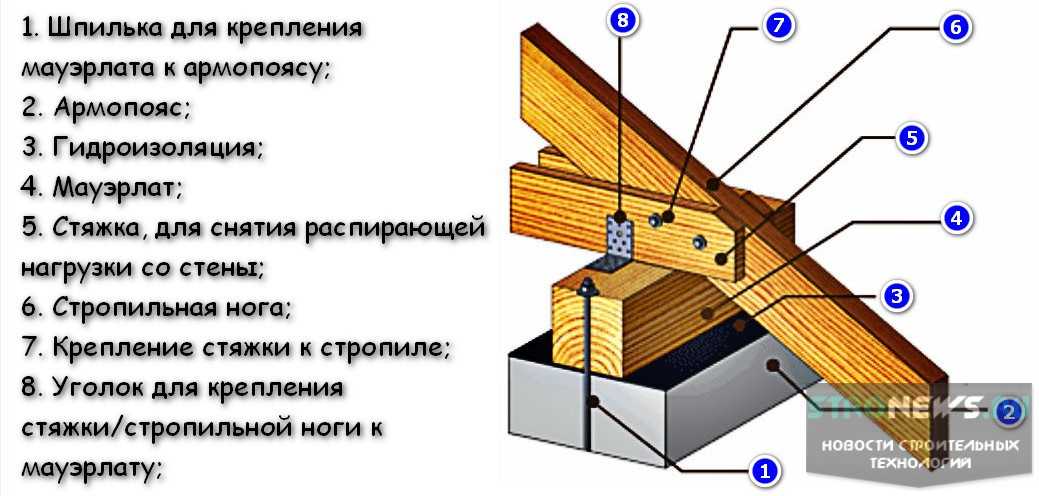

Если же шпильки будут монтироваться в армопояс, то работу ведём так:

1. До начала заливки армопояса в него помещаются шпильки с шагом не более 100 см.
2. Они крепятся с помощью вязальной проволоки к арматурному каркасу пояса. Вместо проволоки для фиксации шпилек можно использовать пластиковые стяжки.
3. Проверяется точность установки шпилек по горизонтали и вертикали.
4. В опалубку армопояса заливается бетон.
5. После его застывания подготовленный брус надевается отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер. По сути, это клей с высокими склеивающими характеристиками, который изготавливается на базе синтетической полимерной смолы. Благодаря химическому анкеру удаётся прочно скрепить металлический стержень и основание.

Важно: в отличие от других крепёжных элементов жидкий дюбель не создаёт в материале напряжения распирания, что особенно опасно для хрупкого газобетона на краях стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и распирании дюбеля из полимеров, химический анкер фиксируется за счёт того, что клей проникает в поры газобетона на значительную глубину и прочно закрепляет стержень в стене.

Установка химического анкера выполняется в такой последовательности:

1. Сначала сверлится отверстие по анкер. Однако его размер должен быть чуть больше, чем для обычного анкерного болта.
2. При помощи специального ёршика или сжатого воздуха из канала удаляется пыль, мусор и крошки металла.
3. В подготовленное в стене отверстие заливается специальный химический клеящий состав.
4. После этого туда вставляется стальной стержень – резьбовая шпилька М 12-14. Также для этих целей можно взять обрезок арматуры подходящего диаметра.
5. Клеевой состав набирает необходимую прочность за 20 минут при условии, что температура окружающего воздуха составляет примерно 20°С.
6. После застывания химического состава стержень надёжно фиксируется в стене. Причём прочность крепления намного выше, чем у механического способа.

Преимущества использования жидкого дюбеля:

• Продолжительность службы такого крепежа составляет более 50 лет.
• Такой способ фиксации можно использовать на краю стен, не боясь, что она может расколоться.
• Крепёж обладает достаточно высокой химической стойкостью.
• Крепление разрешено выполнять на влажном материале, то есть монтаж можно вести даже в дождливую погоду.
• Работы по установке мауэрлата и обустройству крыши можно выполнять без использования армированного пояса, поскольку химический анкер намного прочнее фиксируется в хрупком материале, чем механический дюбель.
• Данный метод идеально подходит для работы с газобетоном.
• Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглублять на 2-3 ряда кладки.

Единственный недостаток данного способа фиксации состоит в том, что со стержнем, прикреплённым на жидкий дюбель, нельзя выполнять сварочные работы, поскольку от нагревания полимерный материал разрушается, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространённый способ фиксации бруса к стенам

Это довольно распространённый способ фиксации бруса к стенам. Анкерный болт состоит из следующих частей:

• внешняя распорная часть;
• внутренний стержень с резьбой.

Фиксация происходит за счёт того, что в момент накручивания гайки на стержень распорная конструкция деформируется таким образом, что надёжно фиксирует изделие в просверленном в стене отверстии.

Работы по монтажу механического анкера выполняют в таком порядке:

1. По периметру стен укладывается подготовленный брус.
2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг отверстий – 1 м. Важно стараться, что места установки анкеров обязательно попадали на углы здания и места соединения двух торцов бруса.
3. После этого при помощи бура через подготовленные в мауэрлате отверстия в стенах сверлятся дыры на глубину, равную длине анкера. При этом не допускается делать глубину заведения анкера менее 2 или даже 3 рядов кладки.
4. В отверстие устанавливается анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
5. После этого надевается шайба и плотно вкручивается гайка. В итоге стальной или пластиковый дюбель разжимается так, что крепко вдавливается в материал и фиксирует болт в стене.

без армпояса, шпильками, анкерами, нагелями (видео, отзывы, фото)

Для того чтобы крыша имела правильные формы, а стропильные ноги создавали равномерные нагрузки на несущие стены применяется важный конструкционный узел, который представляет собой деревянное (брус 100х150, 150х150 мм) или металлическое (швеллер, двутавр) жесткое крепление, проходящее по периметру верхнего ряда стеновой кладки. Для того чтобы выполнить крепление мауэрлата к газобетону,  нужно выполнить условие.

Этим обязательным условием является подготовка основания, которая предусматривает как устройство армирующего пояса, так и без него.

Содержимое

• 1 Как выполнить крепление мауэрлата к газобетону без армопояса?
• 2 Крепление мауэрлата к газобетону шпильками
• 3 Крепление мауэрлата к газобетону анкерами
• 4 Крепление мауэрлата к газобетону нагелями

Как выполнить крепление мауэрлата к газобетону без армопояса?

Если установка крепежного узла осуществляется без армопояса, тогда в качестве фиксирующего элемента могут применяться самые различные крепежные элементы. Все способы крепления мауэрлата к газобетону хорошо показаны на видео.

Совет! Самым простым соединительным элементом является стальная проволока. Закладка проволоки-катанки выполняется между блоками, начиная со второго или третьего ряда не доходя до верхнего края.

Стальные крепления должны иметь такую длину, чтобы ее хватило для обвязки бруса. Расстояние между проволокой идентично промежуткам между стропильными ногами. Узнать о перекрытии дома из газобетона можно здесь.

Крепление мауэрлата к газобетону шпильками

Для устройства кровли на небольших строениях в качестве крепежа для конструкционного узла могут применяться шпильки резьбовые, которые представляют собой болты с квадратным основанием со сторонами 5 см и более. Шпильки вмуровываются в стену за один или два ряда до верхнего края.

Длина такого стержня составляет 1 метр, а диаметр варьирует от 8 до 24 мм. Для их изготовления применяется оцинкованная, обычная и нержавеющая сталь. Шпильки закладываются на глубину равную двум высотам бруса, например, если толщина 150 мм, тогда шпилька должна заглубляться на 300 мм в газобетонный блок.

Какую толщину должны иметь стены из газобетона читайте в этой статье.

Крепление мауэрлата к газобетону анкерами

В газобетоне верхнего ряда высверливаются отверстия, которые по количеству соответствуют стропильным ногам. В эти отверстия вставляются специальные анкерные болты с резьбой, забиваются и затягиваются вместе с брусом.

Но прочность такого соединения намного увеличивается, если по верхнему ряду делается армирующий пояс, в результате чего анкера становятся более неподвижными после застывания бетона. Как произвести расчет газобетона на дом узнайте, перейдя по ссылке.

Крепление мауэрлата к газобетону нагелями

В качестве крепежного элемента применяются деревянные пробки – нагеля, которые предварительно обрабатываются влагозащитными средствами.

Их установка выполняется несколькими вариантами:

• под самым брусом;
• проходит через один или два ряда газобетонных блоков;
• ближе к верхнему краю стены.

Наглядно увидеть, как выполняется крепление мауэрлата к газобетону нагелями, можно на видео, которых достаточно много на сайтах. Если отсутствует армпояс, то обязательно должна присутствовать гидроизоляция из рубероида в два слоя или гидроизола в один слой, поверх которого укладывается брус. Рекомендуем ознакомится с информацией о недостатках газобетона.

Имея большой опыт крепления мауэрлата к газобетону различными способами, строители оставляют свои отзывы и обязательно указывают на что необходимо обратить внимание при выполнении того или иного варианта. Как следует правильно выполнять крепление мауэрлата к газобетону, хорошо видно на фото в Интернет.
