Металлическая ферма из профильной трубы: расчет, чертеж, конструкция

Металлические фермы из профильной трубы – металлоконструкции, сборка которых производится посредством решетчатых металлических стержней. Их изготовление представляет собой достаточно сложный и трудоемкий процесс, но результат обычно оправдывает ожидания. Немаловажным достоинством можно назвать и экономичность полученной конструкции. В процессе производства зачастую применяют парный металл и косынки в качестве соединяющих металлических деталей. Дальнейший процесс сборки основан на клепке или сварке.

Преимущества металлоконструкций

Металлическая ферма имеет немало преимуществ. С их помощью можно с легкостью перекрыть пролет любой длины. Однако следует понимать, что правильный монтаж предполагает первичный грамотный расчет фермы из профильной трубы. В этом случае можно будет быть уверенным в качестве созданной металлической конструкции. Также стоит придерживаться намеченных планов, чертежа и разметки, чтобы изделие получилось в соответствии с требованиями.

На этом преимущества изделия не заканчиваются. Можно выделить и следующие достоинства:

  1. Долговечность металлического изделия.
  2. Незначительный вес при сравнении с другими аналогичными конструкциями.
  3. Выносливость.
  4. Устойчивость к повреждениям и негативным окружающим факторам.
  5. Крепкие узлы, способствующие стойкости к любым типам нагрузок.
  6. Возможность сэкономить финансы посредством самостоятельной сборки, так как готовое металлическое изделие стоит недешево.

Конструкционные особенности ферм

Ферма из профильной трубы имеет характерные особенности, о которых следует помнить заранее. В основе деления можно выделить определенные параметры. Главным значением считают количество поясов. Можно выделить следующие виды:

  • металлические опоры, представляющие собой компоненты, которые находятся в одной плоскости;
  • висячие, в составе которых два металлических пояса, расположенных сверху и снизу.

Второй важный параметр, без которого чертеж фермы создать не получится, это контуры и форма. В зависимости от последнего можно выделить прямые, двухскатные или односкатные, арочные фермы. По контуру также можно разделить металлические конструкции на несколько вариантов. Первый – это конструкции с параллельным поясом. Они считаются оптимальным решением для создания мягкой кровли. Металлическая опора предельно проста, а ее компоненты идентичны, по размерам решетка совпадает со стержнями, благодаря чему монтаж становится легкой работой.

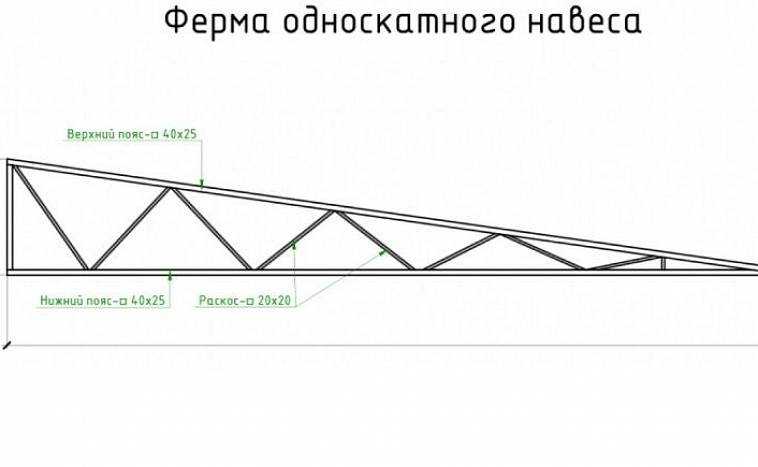

Второй вариант – односкатные металлические конструкции. В их основе жесткие узлы, обеспечивающие стойкость к внешним нагрузкам. Создание такой конструкции отличается экономичностью материала и соответственно небольшими расходами. Третий вид – полигональные фермы. Их отличает длительный по времени и достаточно сложный монтаж, а преимуществом становится способность выдерживать большой вес. Четвертый вариант – треугольные фермы из профильной трубы. Они используются, если планируется создание металлической фермы с большим углом наклона, но минусом станет наличие отходов после сооружения.

Следующий важный параметр – угол наклона. В зависимости от него металлические фермы из профильных труб делятся на три основные группы. В первую группу попадают металлические конструкции с углом наклона в 22-30 градусов. При этом длина и высота изделия представлены соотношением 1:5. Среди достоинств такой металлоконструкции можно выделить незначительный вес. Чаще всего так создают металлические треугольные фермы.

При этом может понадобиться использование раскосов, монтируемых сверху вниз, если высота пролетов превышает 14 метров. В верхнем поясе будет расположена панель длиной 150-250 см. Как результат получится конструкция с двумя поясами и четным количеством панелей. При условии, что пролет более 20 метров, следует монтировать подстропильную металлоконструкцию, связывая ее опорными колоннами.

Ко второй группе относят фермы из квадратных труб или из профтруб и других разновидностей, если угол наклона составляет 15-22 градуса. Соотношение высоты и длины между собой достигает 1:7. Максимальная длина каркаса не должна превышать 20 метров. Если необходимо увеличить высоту, требуются дополнительные процедуры, к примеру, создается ломаный пояс.

К третьей группе относят металлоконструкции с углом наклона менее 15 градусов. В этих проектах применяют трапециевидную стропильную систему. Они имеют дополнительно короткие стойки. Это позволяет повысить противодействие продольному прогибу. Если монтируется односкатная крыша, угол наклона которой достигает 6-10 градусов, необходимо продумать ассиметричную форму. Деление пролета может варьироваться в зависимости от особенностей конструкции, и может достигать семи, восьми или девяти частей.

Отдельно выделяют ферму Полонсо, монтируемую своими руками. Она представлена двумя треугольными фермами, которые соединены затяжкой. Это позволяет исключить установки длинных раскосов, которые должны были бы располагаться в средних панелях. Как результат, вес конструкции будет оптимальным.

Как правильно рассчитать навес?

Расчет и изготовление ферм из профильной трубы должно быть основано на основных требованиях, которые прописаны в СНиП. При расчете важно составление и чертежа изделия, без которого последующий монтаж будет невозможен. Первоначально следует подготовить схему, где будут указаны основные зависимости между уклоном кровли и длиной конструкции в целом. В частности, следует учесть следующее:

  1. Контура поясов опоры. Они помогут определить назначение металлоконструкции, угол наклона и тип кровли.
  2. При подборе необходимо следовать принципу экономии, если требования не предполагают противоположного.
  3. Расчет размеров производится с учетом нагрузок на конструкцию. Важно помнить о том, что углы стропил могут отличаться, но панель должна соответствовать им.
  4. Последний расчет касается промежутка между узлами. Чаще всего его выбирают так, чтобы он соответствовал ширине панели.

Следует помнить о том, что увеличение высоты своими руками будет приводить к повышению несущей способности. В таком случае снежный покров не будет удерживаться на кровле. Чтобы дополнительно усилить металлоконструкцию, придется монтировать ребра жесткости. Чтобы определить габариты фермы, стоит руководствоваться такими данными:

  • конструкции шириной до 4,5 метров монтируют из деталей габаритам 40х20х2 мм;
  • изделия шириной 5,5 метров создаются из составляющих размером 40х40х2 мм;
  • если ширина конструкции будет превышать 5,5 метров, оптимально выбрать детали 40х40х3 мм или 60х30х2 мм.

Далее необходимо рассчитать шаг, для этого учитывают расстояние от одной до следующей опоры навеса. Зачастую оно стандартно и достигает 1,7 метров. Если нарушить это негласное правило, прочность конструкции может несколько нарушиться. После того, как все требуемые параметры рассчитаны, необходимо получить схему конструкции. Для этого используют программу, чтобы добиться требуемой прочности. Большинство программ имеют аналогичные названию процессу, который выполняют. Можно выбрать программу «Расчет фермы», «Расчет ферм 1.0» и другие похожие.

Обязательно учитывайте при расчете стоимость одной тонны металла в закупке, а также стоимость изготовление самой металлоконструкции, то есть расходы на сварку, обработку антикоррозийным составом и монтаж. Теперь осталось разобраться с тем, как сварить ферму из профильной трубы.

Полезные советы по выбору и созданию металлоконструкции

Чтобы сварка ферм была качественной, необходимо следовать ряду рекомендаций. Среди них выделяют следующие:

  1. При выборе типоразмера стоит отдавать предпочтение квадратным и прямоугольным изделиям, добавляющим конструкции устойчивости благодаря ребрам жесткости.
  2. Использовать необходимо исключительно качественные изделия, материал – высокоуглеродистая легированная сталь, устойчивая к агрессии окружения.
  3. Правильный выбор изделий и материала станет залогом требуемой несущей способности.
  4. При соединении металлических компонентов фермы необходимо использовать спаренные уголки и прихватки.
  5. В верхнем поясе монтируют металлические двутавровые уголки, выполняя стыковки по стороне, которая имеет меньший размер.
  6. При сопряжении деталей используют равносторонние уголки.
  7. Составляющие длинных металлических конструкций крепят с помощью накладных пластин.
  8. Раскосы монтируют под углом в 45 градусом, а стойки – 90 градусов.
  9. Первоначально собирают основную конструкцию, после этого начинают сваривать ферму, проверяя сварные швы на качество.

Чтобы конструкция получилась в соответствии с требованиями, важно придерживаться и определенного алгоритма работы. Первоначально выполняют разметку участка. Для этого монтируют вертикальные опоры и закладные детали. При необходимости металлические профильные трубы можно сразу разместить в ямах и забетонировать. Установку вертикальных опор выверяют отвесом, а, чтобы проконтролировать параллельность, натягивают шнур.

Следующим шагом становится фиксация металлических профильных труб посредством сварки. Изделия приваривают к опорам. Элементы ферм и узлы сваривают на земле, а после этого крепят посредством перемычек и раскосов. Следующим шагом становится подъем металлических балок на высоту, сварку с профильными трубами и опорами, вваривание перемычек и создание отверстий для крепежей в них. В заключение элементы зачищаются, и конструкция подготавливается к укладке кровли и покраске.

Металлические фермы! Производство и изготовления металлических ферм и опор! Гарантия качества! Гарантия лучшей цены!

Металлические фермы

Металлические фермы — это одна из разновидностей строительной продукции, которая состоит из двух поясов: верхнего и нижнего, а также раскосов и стоек, соединенных в узлах, какие представляют собой геометрически неизменяемую конструкцию. Когда оси элементов металлические фермы пересекаются в одной точке при условии, что нагрузка приложена в узлах, то жесткость этих узлов на работу конструкции влияет несущественно. В таком случае все раскосы металлоконструкции испытывают только  растяжение или сжатие, осевые усилия, что даёт возможность использовать более рационально металл, чем в двутавровых балках также и других видов металла с большой массой.

Также нельзя и забывать учитывать, что фермы более трудоемки в изготовлении, что обусловлено большим количеством деталей.

С увеличением пролетов и уменьшением нагрузки на них эффективность металлические фермы в сравнении со сварными или прокатными балками существенно возрастает.

Трубы производят из стали (Ст3СП, 09Г2С), в том числе из нержавеющей. Также осуществляется контроль надежности сварного шва (этого требует ГОСТ).



Минимальные размеры профильных труб российского производства — 15×15 мм. Максимальные размеры — 450×350 мм. Стенка трубы 1-12 мм, длина 6-12 м. Эти параметры зависят от — ГОСТ стандарта, а также от ТУ, согласно которым идет производство трубы.

Преимущества металлической фермы

— Устойчивость к деформациям даже при больших нагрузках.

— Маленькая масса, так как внутри полость.

— Невысокая стоимость, так как для изготовления полых элементов металла требуется немного.

— Возможность строить сложные конструкции при минимуме усилий.

— Долговечность и прочность.



Основные сферы их применения:

— машиностроение;

— строительство зданий;

— складские помещения;

— торговые комплексы;

— павильоны для выставок;

— сооружения для спорта;

— авто заправочные станции;

— рекламные конструкции;

— машиностроение;

— подъемники;

— эстакады;

— мосты;

— технических и инженерных сооружений;

Из металлических ферм делаются разные металлоконструкции, разнообразные перекрытия, каркасы для будущих построек, опоры и пролеты.

Металлические фермы из профильной трубы

Ферма –  это система, является стержнем строительной конструкции. В ней не меняются геометрические формы, когда ее жесткие узлы заменяются шарнирными. Когда раскосы не расцентрованы и нет внеузловой нагрузки, в раскосах фермы появляется лишь растяжение или сжатие. Фермы создаются из прямых раскосов, которые соединяются в узлах. Таким образом, это висячая конструкция, которая состоит из двух поясов: верхнего и нижнего, а также раскосов и стоек.

Элементы, составляющие фермы

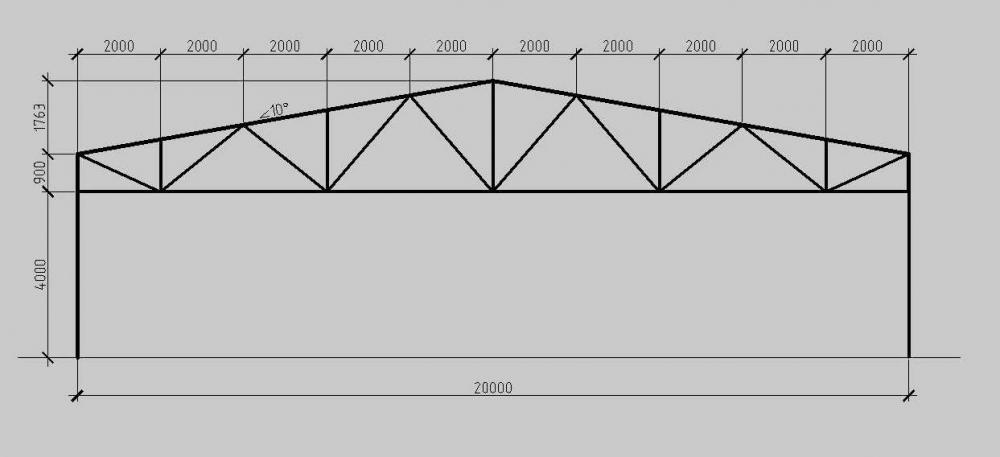

Схема устройства металлической фермы из профильной трубы

Без металлических ферм сложно представить себе современное строительство. Применяются они, как правило для того, чтобы перекрывать большие пролеты. Так сооружают мосты, заводы, складские помещения, торговые комплексы, спортивные комплексы, павильоны, сцены, технических и инженерных сооружений так далее.

Очень сложно самостоятельно сделать правильный расчет — нагрузки на каждую часть системы и выбирая материал для конструкции.

Какую конструкцию фермы необходимо выбрать, подскажет расположение чердачного перекрытия, угол уклона крыши и нужная длина пролета.

Угол уклона кровли  22° – 30°

Когда в проекте дома, указан угол уклона кровли 22°- 30°и вы хотите покрыть крышу шифером, сделать железное или этернитовое кровельное покрытие, луче всего подойдёт  металлическая ферма треугольной формы, высота фермы составит одну пятую часть длины пролета. Масса такой ферми не большая.

Когда длина пролета 14-20м., выбирайте конструкцию с идущими вниз раскосами, так как здесь тоже большую роль играет вес. Верхняя часть металлической фермы должна иметь панель длиной 1,5 — 2,5 м. Два  пояса конструкции составляет четное количество панелей.

Когда сооружается промышленные помещения, фермы монтируются на подстропильные металлические конструкции. Эти металлические фермы являются связующими элементами для опорных колонн. В данном случае длина пролетов 20-35 м. Необходим монтаж фермы «Полонсо». Она представляет собой структуру из 2 ферм треугольной формы, они соединены между собой при помощи затяжки монтажных соединительных болтов. Такое сооружение дает возможность избежать длинных раскосов в панелях в середине. Ведь,  чтобы сопротивляться нагрузке продольного изгиба, они должны иметь очень большое сечение, что сделает всю конструкцию тяжелее во много раз. Верхняя часть фермы имеет двенадцать или шестнадцать панелей. Панели в длину составляют 2 — 2,75 м. Если  потолок прикрепляется к фермам, затяжка крепится в узлах пояса сверху.

Угол уклона кровли 15° – 22°

В основном случаи показывает расчет высоту фермы в одну седьмую часть длины пролета. Пролет до 20м. Чтобы увеличить высоту конструкции до 0,23 длины пролета, пояс расположенный внизу, делается ломаным.

И при этом случаи металлические фермы весят примерно на 30%  меньше, по сравнению с треугольными конструкциями. Чтобы использовать такие фермы с восемью панелями, нужно увеличить чердачные стены.

Угол уклона кровли 6°– 15°

Этот угол уклона крыши небольшой – при этом уклоне устанавливаются металлические трапециевидные фермы. Высота фермы будет ровна одной седьмой или одной девятой части длины пролета в этом случаи металлическая ферма будет весить меньше всего.

Если в некоторых случаях не подразумевается подвешивание к конструкции потолка, нужна решетка треугольная в качестве раскосов. Расчет количества панелей проводится по таким же расчетам как у треугольной конструкции металлической фермы.

Когда длина чердачных стен недостаточна, возле опор делаются переломы крыши. Если необходимо подвешивание потолка, все панели фермы должны иметь одинаковую длину всех поясах 1,5 — 2,5м., и для раскосов прибавляются стойки. Если Вы хотите чтобы металлические конструкции не были тяжелыми, используется решетка, в которой усилие по сжатию принимается коротенькими стойками.

В том случаи, когда предполагается геометрически сложный потолок и его среднюю часть нужно приподнять над опорами фермы, самый подходящий вариант – металлическая ферма Полонсо — это треугольная ферма в которой нижней пояс делится на три части.

Когда нужна еще больше высота потолка от опор, тогда вам нужна многоугольная металлическая ферма из стропил. У таких конструкций нижний пояс поднят.

Если крыша односкатная и угол ее уклона 6° — 10°, изготавливается металлическая ферма асимметричной формы. Помимо профильной трубы, в качестве материала для стропильных ферм могут быть использованы швеллер из металла, в сечении буквы — П, тавр металлический профиль с сечением в виде буквы — Т, уголок металлический с сечением в виде буквы — Г.

Большое преимущество конструкции из профильной трубы в том, что она легче, по сравнению с конструкциями из материалов, обозначенных выше.

Наш опыт показывает, что профильные трубы чаще всего становятся основой ферм для перекрытия  с более легкими кровельными материалами, такими как поликарбонат, битумный гонт, ондулин и так далее.

Как рассчитать металлическую ферму

Для этого нужно:

  1. Калькулятор.
  2. СНиП, П-23-81, стальные конструкции.
  3. СНиП, 2.01.07-85, нагрузки и воздействия.

Пошаговая инструкция:

—  Нужно выбрать схему. Определить контуры поясов фермы. Эта  металлическая ферма выбираются в связи с функциями постройки, типом покрытия крыши, углом уклона.

—  Нужно определить размер конструкции. Высоту конструкции нужно выбрать в зависимости от типа кровельного материала, возможности перемещения фермы, минимального ее веса и возможности обеспечения установленного угла уклона поясов.

—  Нужен расчет строительного подъема, если пролет превышает 36м.

—  Расчет панельных размеров. Эти размеры должны быть в соответствии с расстоянием между частями, передающими нагрузку на металлоконструкцию. Не забывать что угол раскоса у разных ферм — разный, а размеры панели должны ему соответствовать. При решетке треугольной формы этот угол составляет 45°. Если форма решетки раскосная, 35°.

—  Указываем расстояние между узлами фермы. Как правило оно равно ширине панели.

Металлическая ферма арочная — она состоит из верхнего и нижнего пояса. Нижний пояс имеет вид дуги и является направляющим. Пояса соединяются друг с другом ребрами жесткости.

Надо помнить, что чем выше ферма, тем больше несущая способность навеса. Зимой снега на такой арочной крыше, задерживаться будет мало. Несущая способность крыши также связана с количеством ребер жесткости, чем больше ребер, тем ферма крепче. Для обеспечения безопасности сооружения важна точность изготовления конструкций.

Строительные отрасли быстро развивается. Когда то здания возводились из кирпича, камня. Сейчас большой популярностью пользуются сооружения, которые возводятся намного быстрее, благодаря использованию легкого, но надежного материала — стали.

Как далеко может пролететь ферма крыши без поддержки?

5 долей

  • Share
  • Pin

Наблюдая за тем, как крышу строят на соседней улице, я заметил, что фермы крыши кажутся очень длинными. Я знаю, что каждая ферма разработана специально для размеров дома, но мне было интересно, как далеко может простираться ферма крыши без опоры?

Обычная ферма крыши может иметь пролет до 80 футов без поддержки. На это число влияют многие факторы, такие как размер пиломатериала, используемого в ферме, уклон крыши, потенциальная снеговая нагрузка и тип используемой фермы.

В этой статье мы рассмотрим все факторы, влияющие на пролет фермы. Мы также обсудим различия между фермами и другими типами каркаса крыши, а также плюсы и минусы ферм крыши.

Быстрая навигация

  • Как далеко может пролететь ферма крыши без поддержки?
  • Как рассчитать максимальный пролет фермы крыши
  • Нужна ли фермам крыши поддержка посередине?
  • Стандартные размеры ферм крыши
  • Какое стандартное расстояние между фермами крыши?
  • Коэффициенты, которые влияют на пролет на крыше фермы
    • Крыша шага
    • ТИП ТИПА
    • Снежная нагрузка
    • Материал
    • Размер пиломатериалов Используется
  • Ножничный пролет фермы?
  • Преимущества стропильных ферм
    • Плюсы

Как далеко может пролететь стропильная ферма без поддержки?

Ферма крыши может иметь длину до 80 футов без поддержки, однако в любом доме такое расстояние было бы непрактичным и невероятно дорогостоящим. Фермы предназначены для покрытия пространств без внутренних опор, а пролеты до 40 футов являются наиболее распространенными в современных домах.

Дополнительное внутреннее пространство, которое дает ферма в доме, очень желательно, так как нет стен или столбов, которые препятствовали бы пространству. Кроме того, пролеты ферм намного больше, чем у другого наиболее распространенного метода каркаса крыши — стропил.

Фермы максимизируют структурную инженерию, чтобы обеспечить массивную прочность кусков дерева, часто не больше, чем 2×4. Ферма обычно изготавливается за пределами площадки третьей стороной и доставляется на рабочую площадку, где она устанавливается на место с помощью крана. Хотя используются фермы длиной более 40 футов, они менее распространены, поскольку изготовителям ферм часто приходится сначала строить их из двух частей, а затем закреплять их постфактум.

Как рассчитать максимальный пролет стропильной фермы

Вычисление стропильной фермы обычно не является задачей, которую обычный домашний мастер сделал бы самостоятельно. Так как каждая ферма строится по спецификациям конкретного проекта, рассчитать пролет самостоятельно невозможно.

Лучший способ рассчитать пролет стропильной фермы — использовать приведенную ниже таблицу пролетов стропильной фермы. Таблица пролетов ферм покажет вам пролеты различных типов ферм. Как вы увидите, существуют тысячи, если не больше, вариаций ферм.

Помните, что основным преимуществом фермы, помимо ее исключительной прочности, является способность соединять пространство без дополнительных опор. Вы все еще можете столкнуться с домами или пространствами, которые используют внутренние пространства для ферм. Если это так, то используемые фермы, вероятно, были меньшего размера. Диаграмма пролетов ферм предполагает, что вы охватываете все пространство.

Обратите внимание, что свес фермы не используется для расчета пролета фермы. Пролет фермы — это только длина нижнего пояса. Любой выступ верхнего пояса за пределы нижнего не считается частью пролета фермы.

Нужна ли фермам крыши поддержка посередине?

Нет, стропильные фермы не нуждаются в опоре посередине. Фермы рассчитаны на опору только на наружные стены. Независимо от того, имеет ли ваш дом каркасные стены 2×4 или 2×6, стропильная ферма не нуждается во внутренней поддержке при условии, что расстояние между несущими стенами — пролет — соответствует номинальному пролету фермы.

Некоторые подрядчики заказывают фермы меньшего размера, чтобы сэкономить деньги. Например, подрядчику может понадобиться ферма для 30-футового пролета, но он заказывает 30-футовые фермы, но с меньшим размером пиломатериала или просто с меньшим количеством пиломатериалов. В этих случаях необходима внутренняя стена для поддержки недостроенной фермы.

Поэтому, если у вас есть дом с фермами, вы не можете автоматически предположить, что можете убрать все внутренние стены без ущерба для дома. Всегда важно проконсультироваться со строительным инженером перед демонтажем внутренних стен, даже если у вас есть фермы крыши.

Стандартные размеры ферм крыши

«Стандартных» размеров фермы не существует. Существуют только стандартные размеры крыш, и они во многом зависят от района, в котором вы живете. В новых районах дома больше. Но спрашивать, какой стандартный размер стропильной фермы, все равно, что спрашивать, какой стандартный размер участка для дома или каков стандартный размер кухни — это зависит от ситуации.

Кровельные фермы бывают всех размеров, так как они используются при строительстве гаражей и даже навесов. По данным The Atlantic, , средний размер дома в США составляет 1600 квадратных футов. Это означает, что дом размером 32×50 является средним. Судя по этим цифрам, ферма длиной 32 фута — это средний размер фермы для дома в США.

Наиболее часто используемые фермы в жилищном строительстве – это финк – или стандартные – кровельные фермы. Если бы вы посмотрели на один из них, он был бы треугольным с паутиной в форме буквы «W». Другой наиболее распространенной фермой является двускатная ферма, которая подходит к любому концу комнаты и обеспечивает вертикальную лямку для крепления обшивки стены.

Какое стандартное расстояние между стропильными фермами?

Стандартное расстояние между стропильными фермами жилого дома составляет 2 фута. Беглый взгляд на любую таблицу пролетов покажет, что указанные пролеты указаны для расстояния между фермами 2 фута. Большинство таблиц диапазонов не учитывают расстояние меньше 2 футов.

Некоторые подрядчики могут размещать свои фермы ближе друг к другу. Причины могут заключаться в том, что дом находится в районе, подверженном сильным ветрам или ураганам, или в этом районе очень влажно и сильно снегопад. Тем не менее, большинство ферм будут спроектированы с учетом снеговых и ветровых нагрузок — для расстояния 2 фута.

Факторы, влияющие на пролет крыши фермы

На длину пролета фермы влияет множество факторов. Уклон крыши может резко изменить длину фермы, а также тип фермы. Используемые типы пиломатериалов, такие как 2×6 вместо 2×4, также могут изменить пролет фермы вместе со снеговыми нагрузками.

Уклон крыши

Более крутые уклоны позволяют ферме охватывать большую длину. Например, стандартная ферма для крыши 2/12 может иметь длину всего около 24 футов, в то время как такая же ферма для крыши 7/12 может достигать почти 48 футов. Если вы рассматриваете фермы из пиломатериалов 2 × 6, ферма для крыши 7/12 может иметь длину, более чем вдвое превышающую длину фермы того же типа для крыши 2/12.

Тип фермы

Существуют сотни различных типов ферм, но, безусловно, наиболее распространенной является стандартная ферма Fink или Howe, также называемая «обычной» фермой. Эти фермы не пролетают дальше, чем фермы других типов. Все фермы могут иметь любую длину.

Однако наиболее экономично использовать обычные фермы, поскольку они дешевле, но при этом достаточно прочны для любого жилого помещения.

Снеговая нагрузка

Чем выше вероятность сильной снеговой нагрузки, тем прочнее должна быть ваша ферма. Например, если вы живете на севере со снеговой нагрузкой 55 фунтов на квадратный фут, то обычная ферма 4/12, использующая все пиломатериалы 2 × 4, может иметь длину до 41 фута. Та же самая ферма может иметь пролет 46 футов, если построена для районов со снеговой нагрузкой 40 фунтов на квадратный фут.

Таким образом, чем больше снеговая нагрузка, тем меньшее расстояние может охватывать ферма. У вас все еще могут быть очень длинные фермы в северном климате, но для их правильной работы потребуются более крупные пиломатериалы и, возможно, другая конструкция фермы.

Материал

Если вам когда-либо приходилось осматривать мост в дороге, вы, вероятно, замечали, что стальные фермы используются довольно часто. Однако в домашнем строительстве для скрепления кусков дерева вместе используются только деревянные фермы в сочетании со стальными пластинами ферм.

Фермы предварительно изготавливаются в цеху, где древесина измеряется и распиливается с помощью компьютерных измерений. Затем он собирается на приспособлении, где проходит под прижимным роликом, который вдавливает пластину фермы в древесину, прочно прикрепляя каждую часть фермы.

Размер используемого пиломатериала

Один из самых простых способов сделать ферму прочнее — использовать пиломатериал 2×6 вместо 2×4. Производители могут смешивать и сочетать детали 2×4 и 2×6, чтобы постепенно создавать более длинные фермы различной прочности. В промышленных фермах может использоваться пиломатериал большего размера, но в жилом строительстве вы увидите пиломатериалы только 2 × 4 и 2 × 6.

Таблица пролетов деревянных ферм крыши

Таблица пролетов деревянных ферм крыши поможет вам определить, какой тип фермы вам понадобится для желаемого пролета и с каким уклоном. Независимо от желаемого шага и пролета, есть ферма, которая удовлетворит ваши потребности.

В таблице пролетов будет столбец с уклоном крыши для каждого типа фермы. Ряды будут включать в себя пролеты, которые каждая ферма может соединить с помощью различных типов пиломатериалов. Для обычных ферм вы сможете сравнить ферму, полностью построенную из 2×4, с фермами, в которых используются только пиломатериалы 2×6. Вы также увидите пролеты для обычных ферм, которые сочетают использование 2×4 и 2×6.

Калькулятор пролета ферм крыши

Калькулятор пролета ферм крыши может помочь вам несколькими способами. Таблица пролетов подскажет вам, какой тип фронтона вам понадобится, для какого шага и из какого типа пиломатериалов. Он не говорит вам длину одной из граблей — длину одной из верхних сторон обычной фермы.

Калькулятор ферм может помочь вам определить переднее расстояние, что поможет оценить ваш кровельный материал, такой как обшивка и черепица или другой тип отделочного кровельного материала.

Важно отметить, что ни один калькулятор ферм не спроектирует для вас ферму – для этого вам придется проконсультироваться с производителем или подрядчиком. Но это может помочь вам оценить затраты и найти точные размеры.

Что такое стандартный пролет ножничной фермы?

Ножничная ферма имеет нижние пояса, расположенные так же, как и верхние пояса, что позволяет создать соборный потолок в пространстве под фермой. Многие ножничные фермы имеют верхние пояса с шагом 6/12. Чем ниже высота нижнего аккорда, тем дальше он может простираться. Например, нижние хорды с шагом 2/12 и верхние хорды 6/12 могут охватывать более 40 футов.

Если вы хотите, чтобы нижний потолок был больше, то нижние пояса нуждаются в большем шаге. Ножничная ферма с 6/12 верхними поясами и 4/12 нижними поясами может иметь пролет только 22 фута. Если вы добавите более крупные пиломатериалы, например, 2×6, вы можете увеличить пролет примерно на 9 футов.

Преимущества стропильных ферм

Использование стропильных ферм имеет множество преимуществ. Во-первых, в них используются пиломатериалы меньшего размера, чем в альтернативном каркасе крыши — стропилах. Это удешевляет фермы. Во-вторых, они изготавливаются за границей. Это экономит ваше время и деньги, потому что производители могут дешево производить фермы серийно. Они также невероятно сильны и могут преодолевать огромные расстояния.

Плюсы

  • Дешевые
  • Сильный
  • Построен за пределами площадки, что экономит время строителей
  • Легкий
  • Огромное разнообразие

Не будем забывать, что фермы невероятно просты в установке благодаря их легкому весу. В то время как многие подрядчики будут нанимать кран на день, чтобы поднять фермы на место, домашний мастер может легко установить фермы в сарае или даже в гараже с несколькими друзьями.

Подумайте о фермах для вашего следующего строительного проекта. Стропила стоят дороже, так как они используют более крупные пиломатериалы и их гораздо сложнее устанавливать по сравнению с фермами. С таким количеством различных типов ферм, есть один для любого типа проекта, который вы выполняете.

Наконец, перед тем, как приступить к проекту, обязательно попросите профессионала просмотреть ваши планы по установке ферм. Строить фермы самостоятельно — плохая идея, тем более, что вы можете купить их почти по той же цене, что и для их постройки!

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Каков максимальный пролет ферм крыши? (2023)

Какой максимальный пролет для ферм крыши?

Как отремонтировать и обновить бетонную плиту. ..

Включите JavaScript

Как отремонтировать и обновить бетонную плиту патио

Деревянная ферма крыши может иметь длину до 40 футов без опоры, но расстояние было бы невозможным и непомерно дорого в любом жилище. Фермы предназначены для покрытия участков без внутренних опор, а в современных жилищах распространены пролеты до 40 футов.

Как правило, стандартные фермы могут быть рассчитаны на длину до 11 метров из древесины толщиной 35 мм и до 15 метров из древесины толщиной 47 мм.

Более практично и менее затратно полагаться на другие методы, такие как конструкционные изолированные панели (SIP) или обшивку, или использовать некоторую комбинацию вышеперечисленного.

Существует множество различных типов ферм крыши, и каждый тип имеет свой максимальный пролет. Например, максимальный пролет для типичной стальной фермы крыши составляет около 80 футов, а максимальный пролет для деревянной фермы крыши составляет около 40 футов.

Дешевле построить или купить кровельные фермы?

Кровельные фермы производятся в больших количествах, что позволяет производителям ферм получать оптовые скидки на сырье.

Подрядчики иногда не могут получить доступ к этим сокращениям, что делает готовые фермы более рентабельными. Это может сделать готовые фермы конкурентоспособными по сравнению с фермами, изготовленными подрядчиком.

В зданиях без несущих конструкций, где фермы несут только свой вес, фермы могут быть рассчитаны на временные или постоянные нагрузки, а не на ветровые нагрузки.

Максимальный пролет стропильных ферм в футах.

В таблицах указаны максимальные пролеты до 40 футов, что считается реалистичным максимальным пролетом для стропильных ферм жилых домов.

Жилые фермы с большим пролетом, чем показано, вероятно, могут быть спроектированы, но они не включены в таблицы.

Сколько стоят кровельные фермы в Великобритании?

В Великобритании вы, скорее всего, будете платить от 14 200 до 32 700 фунтов стерлингов.
