Свайный фундамент с монолитным ростверком

Главными составляющими этого типа фундамента являются сваи или же сваи с ростверком. Ростверк – представляет собой балки или же плиты, которые способны связать сваи над поверхностью земли.

Такой тип фундамента используется в случаях когда строительство происходит на слабом грунте:

• итоговые расчеты ширины обычного ленточного фундамента составляет более 1.6 м
• конструкция возводится в строгом соответствии каркасной технологии
• грунты имеют достаточно высокую глубину промерзания.

Рис. Железобетонные сваи с монолитным ростверком

• Деревянные (пожалуй самые редко используемые сваи в строительстве из-за их неэффективности)
• Металлические (винтовые — быстро устанавливаются и имеют относительно не высокую стоимость)
• Бетонные
• Железобетонные сваи (относительно невысокая стоимость с наивысшей степенью качества и надёжности)

Кроме этого, сваи имеют разный тип сечения:

• Квадратные
• Прямоугольные
• Круглые
• Квадратные, с имеющей круглой полостью

Свайный фундамент может быть с ростверком, который выполнен в виде фундаментной балки. Ее основная цель – последовательно соединить между собой соседние сваи. Также такой фундамент может быть выполнен в виде плиты. Первый вариант устраивается исключительно под несущими стенами, а второй – должен охватывать всю территорию под зданием.

Ростверк свайного фундамента может быть сборным или монолитным. Монолитный тип производится посредством заливки бетона в заранее подготовленную опалубку, а сборный применяются готовые изделия из железобетона. Подробнее про плюсы и минусы свайно-ростверкового фундамента.

Различают ростверки по отношению высоты устройства к уровню поверхности земли:

• Высокий или висячий — размещают выше уровня земли (10-15 см, но в индивидуальных случаях эти показатели могут быть выше). Такой тип можно применять на всех типах грунта под зданием, имеющие небольшой вес. Единственным недостатком является то, что возникает обязательная необходимость утепления пустого пространства, которое образуется между землей и ростверком.
• Наземный или промежуточный ростверк сооружают таким образом, что его подошва должна расположиться на уровне земли. Если используется такой тип, то будет отсутствовать пустота между почвой. Главной особенностью этого ростверка является использование только на слабых грунтах.

• Заглубленный ростверк отличается от предыдущих вариантов тем, что его нижнюю часть погружают в грунт, тем самым его уровень расположен ниже поверхности земли. Такой тип представляет собой обычный ленточный фундамент, но в основании, которого, расположены сваи. Такой вариант достаточно дорогой и применятся только во время строительства тяжелых объектов.

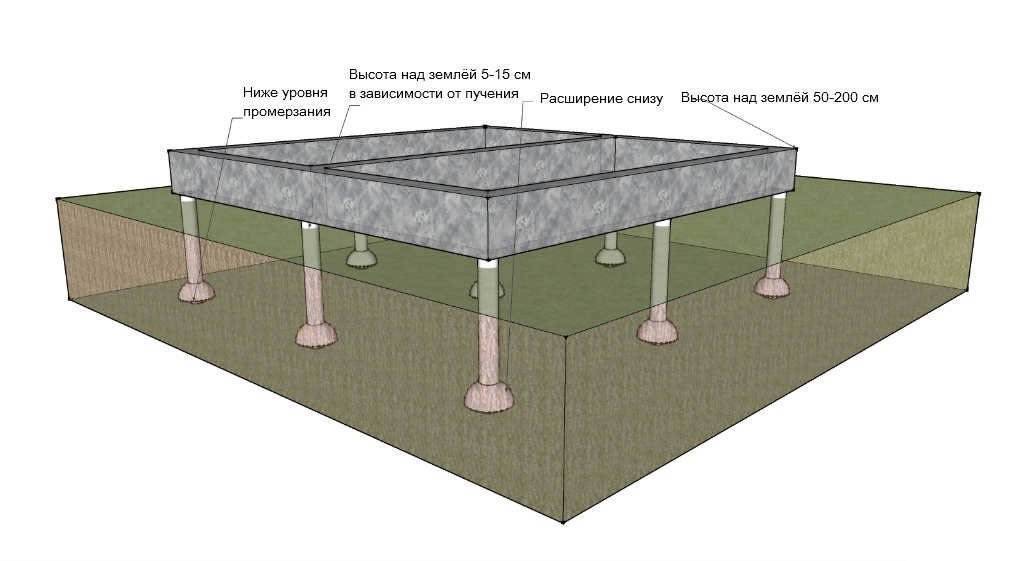

Рис. Свайный фундамент с высоким и низким ростверком

• Количество скважин

Число необходимых опалубка фундамента получается в результате проведения математических расчетов. Для этого следует взять общий вес возводимого сооружения и при этом не следует забывать и об эксплуатационных нагрузках. Расчет характеристики внутренних стержней вычитывают на основании давления, которые оказывают несколько элементов: пол, перегородки, кровельная конструкция и т.д.

• Работы буром

После получения всех данных можно переходить к процессу бурения скважин. Если же в планах не было использование современной техники, то необходимо запомнить, что ручной бур способен сделать скважину, диаметр которой не будет превышать 30 см, а глубина не более 5 м.

Рис. Бурение скважины ручным буром

• Рубероидные трубы

После того, как скважины готовы нужно изготовить рубероидные трубы. Их длина должна превышать глубину полученных скважин на 20-30 см. Верхняя часть производится из нескольких слоев с целью стягивания их между собой проволокой. Таким образом, полученный результат является опалубкой и гидроизоляцией.

Рис. Рубероидные трубы

• Армирование и опалубка фундамента

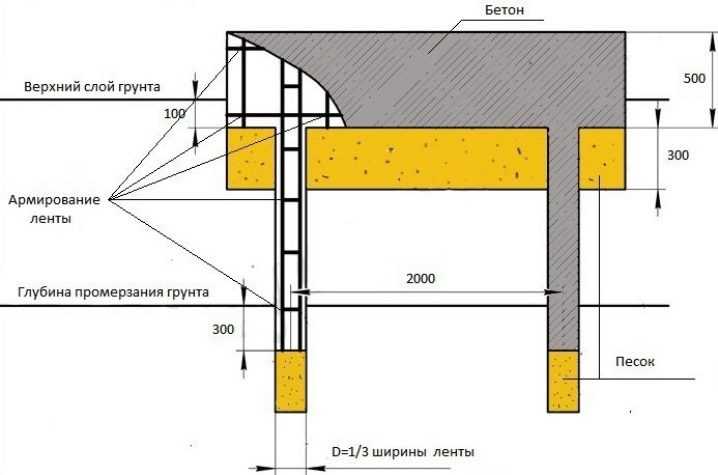

Рис. Схема армирования монолитного ростверка

Если было обнаружено небольшое количество воды на дне скважины, то не стоит ее сразу откачивать.

Технология возведения свайного фундамента допускает возникновение этого факта. Но в случаи, когда жидкость превышает порог глубины на четверть, то следует ее откачать перед заливкой бетона.

Рис. Опалубка для свай

Немного выше было указано обязательное наличие рубероидной трубы. Не специалисты в этом деле могут задаться вопросом, зачем она вообще нужна?

• Во-первых, схватывание изготовленной бетонной смеси до предела нужного уровня прочности зависит от цементной жидкости. Без использования трубы она впитывается в почву и тем самым нарушает технологию.
• Во-вторых, в период низких температур без изделия из рубероида пучение значительно сильнее воздействует на поверхности компонентов свайного фундамента.

Что же касается стоимости, то здесь не существует фиксированной стоимости. К примеру, фундамент дома, размеры которого 6х6 обойдется приблизительно в 1200$.

Внимание! Запрещено пересекать ростверк трубопроводом! Отклонение после окончания процесса бетонирования не должно превышать порог в 5 см.

Ограничения, которые вызывает использование свайного фундамента:

• В просадочных и набухающих почвах фундамент не способен выполнять свои основные функции
• При использовании такого типа фундамента очень сложно будет возвести цоколь. Для этого следует заполнить пространство между сваями.

Главной отличительной особенностью этого типа свай заключается в том, что их можно самостоятельно изготовить на строительной площадке. Этот процесс происходит путем укладки материала в уже подготовленные отверстия. В этом случаи армирование осуществляется при необходимости. Этот вариант позволяет сэкономить на транспортировки, а также существует возможность проводить строительство объекта рядом с другими возведениями. Наиболее важным недостатком этого типа – отсутствие возможности контроля качества. Любая оплошность в производстве может в будущем стать причиной деформации объекта.

Рис. Набивные сваи для монолитного ростверка

Буронабивные сваи

Буронабивные сваи устанавливаются по схожей системе, как и предыдущий вариант. Если же необходимо усилить уже имеющий фундамент, то следует применить технологию инъекционных свай. Их заливают под определенным давлением в небольшие по ширине отверстия, приблизительно 10-13 см, с одиночной арматурой. После окончания этого действия фундамент подвергается прессовки водой.

Рис. Создание буронабивной сваи

Забивные сваи

Этот вариант представляет собой уже готовые трубы. Стоит отметить, что их монтаж в грунт происходит только при помощи специальной техники. Такие сваи разделяются на три вида:

• В форме трапеции
• Призматические
• Цилиндрические

Рис. Железные трубчатые сваи

Последний вариант включает в свое строение окаймляющее кольцо на стыке, основное предназначение которого направлено для наращивания дополнительных звеньев. По статистическим данным известно, что именно цилиндрические забивные сваи являются наиболее дешевым и имеют достаточно высокую несущую способность.

Винтовые сваи

Винтовые сваи предназначаются для конструкций с достаточно высокими горизонтальными нагрузками. В качестве наконечника такой сваи выступает элемент из стали или железобетона. Винтовые сваи надежно фиксируют фундамент и не позволяют ему деформироваться. В случаях сильных горизонтальных нагрузок допускается ввинчивание свай под наклоном.

Рис. Винтовой фундамент с монолитным ростверком

Отличие такого типа сваи – квадратное сечение. Свайные фундаменты без ростверка – сваи со сборными оголовками, на которые монтируются стены возводимого сооружения. Его используют только в тех случаях, когда лабораторные анализы показали нормальный уровень грунта. В случае, если грунты слабы или же рельефные, то здесь необходим точный расчет высококвалифицированных специалистов.

Расчёт и строительство монолитного фундамента

Выводы

Исходя из вышеперечисленного, можно прийти к выводу, что выбор типа и вида свайного фундамента полностью зависит от местности и возводимого объекта. Если это небольшой загородный дом, то создание монолитного свайного фундамента можно провести самостоятельно, без применения специальной техники. Если е существует какая-либо неуверенность в расчетах, то следует обратиться за помощью к специалистам, ведь любая неточность может привести к возникновению неприятных ситуаций.

Наши услуги

Мы базируемся только на следующих услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Устройство, расчет и монтаж +Видео

Известный многим ленточный фундамент не всегда эффективен и экономичен на грунтах с глубоким уровнем промерзания.  И тогда на помощь приходит экономически более выгодный фундамент – свайно-ростверковый (свайно-ленточный). Фундамент на сваях, устанавливаемый на нулевом уровне, подходит для неровных участков с пучинистым грунтом.

Все строители знают, что основой любого капитального строения, дачного домика, бани или жилого дома, является фундамент. Он обеспечивает конструкции устойчивость, от его надежности зависит срок эксплуатации сооружения и его прочность.

[contents]

Содержание:

Ростверк. Возможное расположение. Материалы монолитного и свайного фундамента

Установленные на участке строительства сваи сами по себе не могут выполнять достаточную для строительства дома несущую функцию. Для придания фундаменту дополнительной надежности сваи на поверхности земли соединяются при помощи балок или плит. Такое соединение и называется ростверк.

Ростверк может быть расположен над землей, на земле или заглублен в грунт (положен на песчаную подушку).

Надземный ленточный железобетонный ростверк

1. Надземный ростверк устанавливается над поверхностью земли так, чтобы несущие балки (плиты) не касались грунта на участке. Такой тип фундамента нуждается в дополнительной теплоизоляции, что влечет за собой дополнительные расходы и время. Хорошо работает фундамент с надземным ростверком на затопляемых участках строительства.Наземный ленточный ростверк

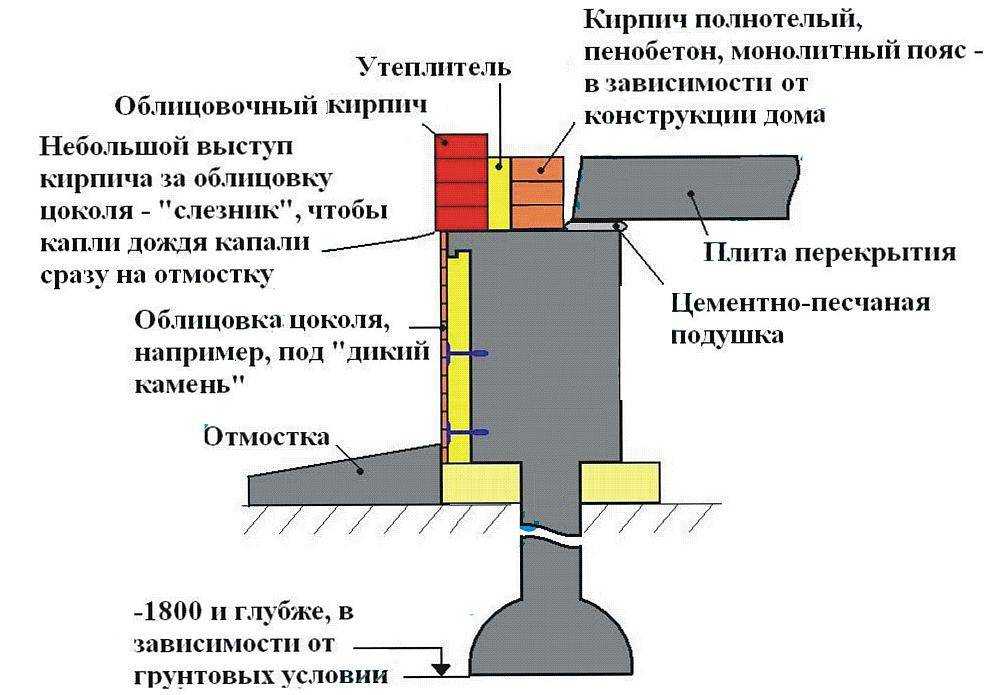

2. Наземный ростверк (или нулевой уровень) «лежит» прямо на земле, для его размещения верхний слой почвы снимается и заменяется песчаной подушкой, которая меньше подвержена пучению и защитит фундамент-ростверк от выталкивания.Устройство  монолитного ростверка
3. Нижний край подземного ростверка погружается в грунт на некоторую глубину. На дно траншеи под заглубленный ростверк также насыпается слой песка.

Изготавливаться ростверк может путем заливки бетонной смеси в сооруженную опалубку (монолитный) или собираться из готовых блоков и плит (сборный).

Сваи под фундамент-ростверк

Тип свай под данный фундамент может быть любой. Хорошо подходят железобетонные, бетонные, металлические и даже деревянные сваи. Также хорошо зарекомендовали себя и буронабивные сваи, которые возводятся непосредственно на участке строительства.

Пошаговая инструкция свайно-ростверкого фундамента

• Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.

• После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.

Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.

•  На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк. Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.
