В наши дни для защиты труб тепловых магистралей от неблагоприятных факторов используют железобетонные лотки. Эти конструктивные элементы почти повсеместно пришли на смену каналам, выложенным из кирпича. Их применяют также при монтаже водопроводов и кабелей, в качестве желобов для водоотводных и дренажных систем.

Оглавление:

1. Технические параметры
2. Маркировка и размеры
3. Советы по выбору
4. Расценки

Описание, назначение, характеристики

Бетонные лотки для обустройства теплотрасс и сетей коммуникации представляют собой элементы П-образной формы, состоящие из дна и боковых стенок (ног). Ноги имеют трапецеидальное сечение, благодаря чему внутренние вертикальные поверхности канала приобретают небольшой уклон. Назначение:

• создание опорной конструкции для трубопроводов, наполненных горячей водой и паром;
• защита труб от механических деформаций, грызунов;
• поддержание температуры теплоносителя – теплотрасса изолируется от контакта с окружающей средой;
• защита магистралей от повреждения подпочвенными водами или во время паводков;
• оболочка из ЖБЛ становится барьером для едких химических соединений, присутствующих в грунте.

С целью профилактического осмотра и ремонта теплосеть оснащается специальными бетонными крышками. Благодаря простоте конструкции теплотрасса легко открывается на поврежденном участке, что позволяет быстро ликвидировать аварию.

Бетонные желоба постоянно испытывают весовую нагрузку от находящегося над ними слоя почвы, различных строительных систем, автотранспорта. Лотки подвергаются агрессивному влиянию влаги, низких температур, агрессивных составляющих почвы. Чтобы теплотрасса была надежно защищена, изделия выпускают и используют в строгом соответствии со стандартами, оговаривающими качество бетона, размеры и форму арматуры, схемы армирования, габаритов самих ЖБЛ.

Регламентируемые параметры	Технические требования или значения
Класс бетона	В15, В25, В30, В35
Прочность бетона на сжатие	Не менее 70 %
Цемент	Сульфатостойкий ПЦ не ниже М400
Особые требования к бетонной смеси	Фракция щебня для бетонирования не более 15 мм. Использование различных модификаторов недопустимо.
Арматурная сталь	Марки А-І, А-ІІІ, Вр-І
Диаметр арматурной проволоки	5-6 мм
Тип армирования	Сварными сетками; защитный слой бетона над проволокой – 15-20 мм
Поверхность бетонного желоба	Ровная, без глубоких впадин. Допустимый размер ямок и трещин – не более 3 мм по ширине и глубине

Чтобы купить качественные лотки для теплотрасс, стоит узнать, по какой технологии они были изготовлены – путем обычного литья или прессования, либо с применением вибролитья и вибропрессования. За счет вибрации бетон уплотняется, его прочность становится выше, а срок службы готового ЖБИ увеличивается.

Теплотрасса монтируется в бетонные лотки стандартных габаритов. Изделия имеют длину от 720 до 4000 мм, ширину – от 570 до 2460, высоту – от 530 до 740. Толщина ног варьируется в пределах 40-80 мм, дна – от 60 до 130. Ширина внутреннего канала составляет 450-2180, а высота – от 300 до 1200. В зависимости от длины ЖБИ, в которые укладывается теплотрасса, делятся на несколько категорий:

• доборные (короткие) – 420-720;
• стандартные – 720-1500;
• бетонные каналы (удлиненные) – 1500-1800;
• туннели (длинные) – 1800-4000 мм.

Железобетонные лотки обозначаются согласно ГОСТ 13015-83. На их поверхность наносят следующую информацию:

• марку;
• наименование завода-изготовителя;
• размеры;
• вес;
• прочность;
• дату выпуска;
• отметку о приемке – штамп технического контроля.

Чтобы «прочитать» маркировку, следует знать: железобетонные лотки обозначаются литерой Л, последующая цифра обозначает порядковый номер типового размера. Далее через дефис указывается максимальная расчетная нагрузка в тс/м2. Если длина отличается от типовой (6000 мм), в маркировке через дробь указывается число, показывающее, во сколько раз она уменьшена. Доборные изделия индексируются строчной литерой «д», указанной перед обозначением нагрузки.

Рассмотрим несколько примеров:

• Л11-8/2 – типоразмер 11, выдерживает нагрузку 8 тс/м2, длина: ½ от типовой – 2970 мм.
• Л-6-8/4 – относится к типоразмеру 6, допустимая нагрузка – 8 тс/м2, длина уменьшена по сравнению с типовой в 4 раза – 1475 мм.
• Л7-8/2 – ЖБЛ 7 типоразмера, рассчитанный на нагрузку 8 тс/м2, длина составляет половину типового размера – 2970 мм.
• Л-10 д8 – ЖБИ для теплотрассы, относящееся к 7 типоразмеру и имеющее укороченную длину – 720 мм.

Рекомендации при покупке и монтаже

Чтобы теплотрасса приобрела в лице бетонных лотков надежную защиту от разрушения, для начала выполняют расчет нагрузки на теплосеть. Она представляет собой сумму постоянной составляющей (веса конструкций жилых домов, инженерных сооружений, дорожного покрытия) и динамической (массы людей, транспорта). При вычислениях не забывают, что на ЖБЛ оказывает давление и сама теплотрасса, заполненная водой. По полученной нагрузке выбирают подходящую модель из серий 3.006.1-2/82 или 3.006.1-8

Определяясь с размерами сечения, учитывают, что теплотрасса не должна укладываться вплотную к основанию. Между бетонным каналом и трубопроводом должен быть зазор, поскольку теплосеть зачастую изолируется утеплителями.

Цена в наибольшей степени зависит от расходов на материалы: чем массивнее лоток, тем дороже он стоит. Сэкономить помогут оптовые закупки, приобретение у местного поставщика (сокращение стоимости транспортировки) и покупка б/у желобов. Самыми популярными являются Л-4, Л-5, Л-6, Л-7. В них удачно сочетаются технические характеристики и удобные габариты.

Стоимость

Применение железобетонных лотков для теплотрасс

Применение

Железобетонные лотки для теплотрасс настолько надежны и имеют столь широкий ряд типоразмеров, что кроме основного предназначения — защиты именно трубопроводов горячего водоснабжения и их изоляции от повреждений в результате воздействия внешних факторов (избыточного давления, талых и грунтовых вод, подвижки грунта, утечки термоизолирующего воздуха, порчи грызунами) используются гораздо более широко. Они могут работать в условиях высокой (до 9 баллов) сейсмичности, высокого уровня грунтовых вод, большой просадки грунта. В них прокладывают не только трубы для транспортировки различных жидкостей, но и кабельные инженерные сети подземных коммуникаций, с их помощью обустраивают системы очистки, сточные канавы, коллекторы и гидросооружения. Они используются в качестве желобов ливневки и дренажных систем.

Итак, железобетонный лоток для теплотрассы — строительный элемент для прокладки каналов различного назначения.

Лоток в виде П-образного желоба вместе с плитой перекрытия образует железобетонный герметичный тоннель, надежно изолирующий от воздействия не только природных и физических, но и технологических и биологических факторов. Полная герметичность, которой добиваются обработкой конструктивных элементов и стыков водонепроницаемыми материалами, гарантирует отсутствие внутри короба влаги, что предохраняет от коррозии внутренние коммуникации и трубопроводы и существенно увеличивает их срок службы.

Типоразмеры

Лотки для теплотрасс различаются по размеру и форме. Лотки выпускаются квадратной, прямоугольной, трапециевидной и полукруглой формы. Их максимальная длина составляет четыре метра, а высота не превышает 1,68 метра.

По длине лотки имеют следующие виды:

•
  — Доборные длиной от 0,42 до 0,72 метра
•
  — Стандартные длиной от 0, 72 до 1,5 метра
•
  — Каналы длиной от 1,5 до 1,8 метра
•
  — Туннели длиной от 1,8 до 4 метров

Лотки теплотрасс выпускаются прямоугольные ( маркируются с буквы Л ), имеющие внутреннее закругление в нижней части ( маркировка начинается с букв ЛК ) и угловые (маркируемые с букв ЛУ ), применяемые для стыковки в местах изменения направления теплотрасс. Все лотки имеют стандартизированные размеры и соответственный объем, наименьший у доборных конструкций.

Каналы по методу укладки подразделяются на следующие виды:

•
  — КЛ — Плиты перекрытия находятся сверху лотков
•
  — КЛП — Плиты перекрытия находятся снизу и сверху на них монтируются сами лотки
•
  — КЛС — Лотки устанавливаются друг на друга и крепятся металлическими швеллерами. Высота внутреннего пространства внутри них достигает 1метра 80 см и может вместить человека

Лотки имеют в маркировке следующие обозначения: первая буква Л обозначает тип конструкции — лоток, первая цифра обозначает типоразмер, вторая — допустимую расчетную нагрузку. Буква «д» обозначает укороченную в два раза модель. Также приводится информация о производителе и дате изготовления.

Свойства железобетонных лотков

Железобетонные лотки (ЖБИ) изготавливаются в соответствии с ГОСТ 13015-2003по технологии вибропрессования из тяжелого высококачественного бетона,хорошо работающего как при высоких, так и при низких температурах, экологически чистого, не горючего, не подверженного гниению и коррозии и удовлетворяющего следующим требованиям:

•
  — Допускается использование бетона марки н ниже М300
•
  — Частицы наполнения не крупнее15 мм
•
  — Не допустимы активные добавки
•
  — Прочность сжатия не ниже 22,5В
•
  — Водопроницаемость изделия должна быть не ниже W4
•
  — Бетон должен выдерживать не менее 200 циклов замораживания — размораживания
•
  — Бетон должен иметь арматуру из высокопрочной стали с классами А-I, A-III или Вр-I, надёжно сцепляющуюся с бетоном.

Метод канальной технологии с использованием лотков остаточно экономичен, сохраняет прочность конструкции под высокими весовыми и динамичными нагрузками в сложных внешних условиях, ускоряет и облегчает прокладку теплотрасс, обеспечивает качественную эксплуатацию и профессиональное техническое обслуживание, быстрый ремонт благодаря легкому доступу к коммуникациям.

размер, ГОСТ. Лотки железобетонные для теплотрасс

При сооружении теплотрасс магистральные трубы, по которым течет горячая вода, укладывают в специальные защитные лотки из железобетона. Система трубопроводов может располагаться под или над землей, однако в каждом из этих случаев элементы должны быть надежно защищены от воздействия низких температур и влаги. Для этого используются специальные лотки и короба, по которым проходят трубы теплотрассы.

Размеры железобетонных лотков

Лоток для нагревательного канала из железобетона имеет прямоугольную форму и лотковую конфигурацию. Параметры по типу ширины, длины и высоты разных моделей различаются между собой, но эти значения прописаны в ГОСТ. Конструкции изготовлены из тяжелого бетона, который после затвердевания чрезвычайно устойчив к разным видам нагрузок. Кроме того, эти лотки очень морозоустойчивы.

Если использовать бетон низкого качества, то на морозе он будет трескаться и лопаться, поэтому при выборе лотков следует поинтересоваться, по какой технологии изготовлены следующие конструкции:

• Обычное прессование;
• Вибрация;
• Обычное литье;
• Вибропресс.

Лоток для теплотрассы будет наиболее качественным, если выполняется методом вибрационной технологии. Важнейшими параметрами при прокладке теплотрасс в лотках являются качество материала и размеры. В зависимости от того, где будет происходить общение, к лоткам предъявляются определенные требования.

Среди прочего следует отметить соответствие размеров желобов трубам. Например, металлические трубы не должны находиться вплотную к бетонным стенкам ящиков. Это требование особенно важно, если трубы дополнительно обернуты изоляционным материалом. Поэтому лоток для теплотрассы выбирают несколько больших габаритов по сравнению с наружным диаметром трубопроводной системы.

На сегодняшний день существуют определенные стандарты размеров лотков. Например, длина может варьироваться от 720 до 2970 мм, что касается ширины, то она варьируется от 570 до 2460 мм. Высота желоба, как и толщина стен, ограничена. В первом случае значение может быть в пределах от 530 до 740 мм, тогда как во втором случае оно может быть в пределах от 40 до 80 мм. Внутренняя поверхность лотка также важна при выборе, она может варьироваться от 450 до 2180 мм, при этом высота канала внутренней поверхности может быть эквивалентна пределу от 300 до 1200 мм. Вес лотков от 100 до 3000 кг.

Сталь для лотков

Желоб электрообогрева должен быть изготовлен из высокопрочной стали. Обычно для этого используют сталь, которая относится к следующим классам:

• А-I.
• А-III.
• Бп-I.

Используется на первом этапе для формирования металлического каркаса, который покрывается бетоном высокой или средней плотности. Это позволяет получать железобетонные конструкции с разными параметрами для закладки в грунт.

ГОСТ лотков железобетонных

Лотки железобетонные для теплотрасс, размеры которых указаны выше, должны изготавливаться по ГОСТ 23009-78. Бетон должен быть изготовлен из портландцемента марки М-400 или выше, кроме того, должен использоваться сульфатостойкий портландцемент. К бетонным смесям также предъявляются строгие требования, которые прописаны в ГОСТ 26633-91.

Лотки Назначение

Лотки железобетонные для теплотрасс применяются для предохранения труб от повреждений и грызунов, с целью сбережения тепла, защиты их от паводковых и грунтовых вод, защиты от химических реагентов в местах их скопления и попадания подарок. Такие лотки необходимы для того, чтобы трубы не взаимодействовали с воздухом, что продлевает срок их эксплуатации.

Лотки для теплотрассы, ГОСТ нормы которых указаны в статье, можно использовать даже в сейсмоопасных районах. Когда желоба закрыты крышками, это позволяет исключить непредвиденные ситуации. Конструкции достаточно просты, поэтому в короткие сроки их можно вскрыть для устранения возможных разрывов системы.

Используется вместе с лотками плит перекрытий

Лоток бетонный для теплотрассы должен использоваться в паре с плитой. Он располагается сверху желоба и требуется, чтобы при засыпке грунта внутрь не попали посторонние элементы. В противном случае теряется смысл идеи, ведь трубопроводная система не должна подвергаться дополнительным нагрузкам.

Перекрытия прямоугольной формы из железобетона или бетона. Эти изделия должны соответствовать размерам бетонных лотков. Бетонный лоток для теплотрассы закрывают плитой, которая изготовлена ​​из бетона той же марки, что и жалобы. Это позволяет сохранить целостность коробчатой ​​конструкции, которая будет готова простоять несколько десятков лет. С увеличением толщины и габаритов плиты повышается ее цена, так как для изготовления необходимо затратить больше сырья.

Классификация лотков по способу укладки

Лоток для теплотрассы, размеры которого указаны в статье, может отличаться способом укладки. Для каждого сорта применяется своя маркировка. Например, если желоб обозначен двумя буквами — КЛ, это говорит о том, что перед вами канал с перекрытием на них. Если обозначение следующее — КЛП, то перед вами каналы из крышек с откидывающимися лотками.

Также есть обозначение CLS, которое указывает на то, что перед вами швеллеры из лотков, прислоненные друг к другу и соединенные швеллерами. Такие каналы подходят для перемещения внутри человека, рост которого не превышает 180 см. Интересно, что изготовлением таких подносов на территории России занимается всего несколько фирм. Перед установкой в ​​кювет укладывается подушка из песка, необходимая для прочного и прямого контакта желоба с поверхностью грунта. При укладке лотка отопительного канала, размеры которого указаны в статье, важно использовать защитные резиновые уплотнители, которые должны находиться между крышками и рекламациями. В последующем швы заливаются бетоном, что позволяет создать монолитную систему.

Расшифровка маркировки

Лотки железобетонные для теплотрасс, размеры которых следует выбирать с учетом применяемых труб, маркируют по ГОСТ 13015-83. Надписи на продукции должны содержать информацию о:

• Изготовителе;
• Вес изделия;
• Дата изготовления;
• Марка;
• Размеры;
• Прочность;
• Клеймо технического контроля.

Расшифровать маркировку достаточно просто. Железобетонные желоба маркируются буквой «Л». Тогда вы можете найти стандартный размер. Дефис указывает на максимальную нагрузку через дефис. По правилам ГОСТ длина изделия может отличаться от стандартной, в этом случае в маркировке после основных параметров можно увидеть еще одну цифру.

Заключение

В связи с тем, что лотки железобетонные подвергаются высокой нагрузке и используются в ответственных сферах, их производство регламентируется государственными стандартами. Они могут определить качество используемого бетона, а также условия эксплуатации и монтажа. Если лотки не соответствуют хотя бы одному из представленных пунктов, то изделия нельзя считать качественными, в связи с чем их недопустимо использовать в строительстве.

Лотки для теплотрасс

В настоящее время лотки железобетонные для теплотрасс заменили ранее применявшуюся кирпичную кладку. Лотки дешевле кирпича и времени на строительство канала для теплотрассы требуется в разы меньше, чем на кладку кирпичного короба.

Маркировка на любом товаре должна содержать информацию о:

• марке товара;
• компания производитель;
• размеры изделия;
• вес изделия;
• сила продукта;
• дата изготовления;

Клеймо технического контроля

• .

При правильном нанесении маркировки не проблема подобрать соответствующие комплектующие для прокладки теплотрасс, например лоток и крышку.

Расшифровать маркировку товара несложно, зная простые правила. Ж/б лотки маркируются буквой Л. Тип лотка показан ниже, например,

  Фото: пример маркировки лотков

Максимальная нагрузка рассчитывается через дефис, например, 15 (единица измерения тс/м²). На примере маркировка изделия выглядит как Л-2-15.

В соответствии с ГОСТ на производство лотков железобетонных длина изделия может отличаться от стандартной. В данном случае этот аспект указывается в маркировке после основных параметров. Выглядит — L-2 — 15/2 и означает, что длина типоразмера уменьшена в 2 раза.

Бывают случаи, когда нецелесообразно указывать уменьшение длины (длина изделия небольшая и потребуются большие расчеты). Для этого помимо типоразмера добавляют литеру (для железобетонных лотков – е). Например, А-2е. Это означает, что длина конструкции всегда составляет 720 мм.

Размер и объем по ГОСТ

Лотки железобетонные выдерживают большую нагрузку и применяются на ответственных участках при строительстве.

Именно поэтому для них были разработаны специальные стандарты и ГОСТы, регламентирующие выпускаемую продукцию: качество бетона, из которого она изготовлена, правила и условия монтажа и эксплуатации.

Если выпускаемые лотки не соответствуют хотя бы по одному пункту предъявляемым к ним требованиям, они считаются некачественными и не могут быть использованы в строительстве.

При производстве лотков организации полагаются на, и. Все железобетонные лотки изготавливаются на базе серии 3.006.1-8 или 3.006.1-2 и в строгом соответствии с ТУ 5859.-001-86780364-2008. Типовые размеры лотков для теплотрасс приведены в таблице.

В таблице использованы следующие условные обозначения:

• а — толщина стопы;
• б — ширина наружная;
• h — внешняя высота;
• н — внутренняя высота;
• м – внутренняя ширина.

Фото: размеры лотков для теплотрасс

мм

Вес и объем железобетонных лотков напрямую зависит от его габаритных размеров. Вес изделий может быть от 110 кг до 3000 кг, а объем (рассчитанный по стандартной формуле) от 0,1 м³ до 0,99 м³.

Технические характеристики

Все возможные характеристики лотков из железобетона, а также габаритные размеры изделий соответствуют разным ГОСТам. Рассмотрим наиболее необходимые условия производства железобетонных изделий.

В ГОСТ 13015.0-83 регламентируются следующие условия:

• морозостойкость изделий;
• водонепроницаемость лотков;
• возможные формы и конструкции лотков;
• повышенной прочности используемого бетона;
• качество материалов для производства самого бетона;
• усиленная прочность материала при наличии грунтовых вод;
• размер и форма используемого армирующего раствора;
• материалы (марки стали) для производства арматурной продукции;
• возможные отклонения слоя бетона, защищающего арматуру;
• защита лотков от коррозии.

  В отношении бетона, используемого для изготовления лотков, определены следующие требования:

• все виды лотков должны быть из бетона не хуже М300;
• при сжатии бетон должен соответствовать прочности не менее 70%;
• для производства бетона можно использовать наполнители, размер которых не более 15 мм;
• возможно применение цемента не менее 400;
• не допускается добавление активных добавок.

Армирующие изделия, используемые при производстве железобетонных лотков, строго регламентированы. В документе указывается марка стали, из которой они могут быть изготовлены (А-1, А-3) и диаметр проволоки (6 мм для продольной арматуры и 5 мм для поперечной).

  Фото: арматурные изделия, применяемые при производстве железобетонных лотков

Бетонная поверхность лотков должна быть достаточно ровной, без больших впадин. В некоторых местах допускаются ямки и трещины глубиной и шириной не более 3 мм.

А в местах крепления конструкций не допускается нарушение поверхностного слоя более 1 мм. Эти аспекты, как и другие, регламентируются нормативными документами.

При соблюдении всех требований, необходимых для производства железобетонных лотков, продукция получается высшего качества с длительным сроком службы.

Замена швеллеров из железобетона предусмотрена правилами эксплуатации и может производиться не чаще одного раза в сто лет.

По истечении этого времени железобетонные конструкции начинают разрушаться, ухудшается их герметичность, в результате чего повреждаются трубопроводы и другие системы, проведенные в каналах.

Прайс-лист

Ценовая политика в первую очередь обусловлена ​​стоимостью используемых материалов и напрямую зависит от объема и веса лотков. В таблице представлены цены на востребованные марки железобетонных лотков в Москве.

Цены в различных регионах РФ могут незначительно отличаться от московских. Это зависит от наличия в том или ином районе своего комбината, занимающегося изготовлением изделий из железобетона, и других смежных производств.

Многие организации доставляют свою продукцию в соседние районы. В этом случае к первоначальной стоимости лотка добавляется стоимость его транспортировки.

Все железобетонные изделия производятся по ГОСТу. Лотки поставляются партиями по 100 или 200 штук, в зависимости от размера.

Качество и надежность лотков гарантируется выдавшей их организацией, что подтверждается документально (паспортом на партию), в котором указаны результаты испытаний.

Наиболее распространенные теплотрассы прокладываются из лотков Л-4-8 и Л-7-8. Лотки Л-5-8 и Л-6-8 используются реже. Это связано с техническими характеристиками, наиболее подходящими для данных условий и удобными для организации теплотрассы размерами лотков.

Разобраться в ассортименте многих строительных материалов не так просто. В частности, это усложняет задачу, когда речь идет о необычных продуктах, которые используются очень редко. Что такое тепловые лотки? Каковы характеристики железобетонного лотка, чем они отличаются? Ответы на эти вопросы вы получите сегодня, а также в нашей статье вы сможете найти данные о габаритах, таблицу параметров лотка и так далее.

Что такое лотки для теплотрасс?

Это специальные лотки, сегодня в основном железобетонные. Которые используются при строительстве подземных каналов, которые могут быть канализационными и трубопроводными. Назначение этих лотков см. ниже. Железобетонные конструкции выполняют ряд функций, среди которых:

• выступают в качестве каналов различных трубопроводов;
• защищают трубы от повреждений разного рода, в том числе от грызунов;
• ограничивают воздействие холодного воздуха на трубы, а значит экономят тепло;

лотки

• из железобетона подходят для сейсмоопасных зон и защищают трубопровод от грунтовых вод и паводков;
• защищают от химических веществ, присутствующих в местах их скопления.

Теплотрассы предусматривают накрытие лотков крышками. Это дает возможность в дальнейшем быстро и легко устранять аварии.

Способы прокладки каналов:

КЛ — каналы с перекрытием на них;

КЛп — каналы, образованные покрытиями и опирающимися на них железобетонными конструкциями;

ЦЛС — из лотков, опирающихся один на другой, а также соединенных между собой швеллерами. В них могут безопасно передвигаться люди ростом до 180 см.

Любой лоток укладывается на подушку из песка в кювет, что способствует плотному соприкосновению лотка с землей и делает конструкцию прочнее.

Установка часто требует различных процедур. Например, вы можете поворачивать лотки с помощью крючков, вставленных в боковые отверстия. Сделать такие крючки из стальной арматуры можно самостоятельно.

Стыки между двумя лотками теплотрасс необходимо заполнить растворами, а на плавучих грунтах лучше это делать битумной или другой пластичной гидроизоляцией. Обязательно гидроизолируйте их от защиты и влаги. Засыпаем по бокам одновременно с двух сторон, чтобы нагрузка была равномерной, чтобы исключить перекосы.

Лотки железобетонные для теплотрасс

Сегодня мы разберем размеры лотка ЖБИ, а также все таблицы к ним. Почему целесообразнее использовать такие бетонные железобетонные лотки? Этот материал намного экономичнее, прост в использовании, требует немного времени на укладку, процесс не трудоемкий. Кроме того, они хорошо выдерживают необходимую нагрузку, допускают установку даже там, где сейсмическая активность и возможность подвижек грунта.

Технические характеристики

Прежде чем рассматривать габариты и таблицу параметров, следует также изучить технические характеристики. Все таблицы, размеры и размеры взяты из ГОСТа, оттуда же и условия, предъявляемые к материалам железобетона, к которым относятся наши лотки.

ГОСТ 13015.0-83 Описывает следующие характеристики и требования к железобетонным лоткам для теплотрасс: морозостойкость; водостойкость изделия; размеры и таблицы параметров регулируются; требуется более высокая прочность бетона; описано, что необходимо не только качество материалов, но и производственный процесс; должна быть повышенная устойчивость к грунтовым водам; описываются размер арматуры и форма; защита лотка от ржавчины и многое другое.

Какие требования к бетону:

• Бетон брать маркой не ниже М300;
• Прочность выбранного материала на сжатие не менее 70%;
• Наполнители в производстве основного материала с размером частиц не более 15 мм;
• Не используйте активные добавки.

ГОСТ также четко регламентирует требования к арматуре, например, даже к типу стали для ж/б лотка теплотрассы.

При соблюдении всех требований к железобетону тепломагистраль прослужит дольше.

Маркировка лотка для теплотрассы

Прежде чем окончательно перейти к таблицам и размерам, стоит разобраться в маркировке продукции. Ведь в обычном наборе букв и цифр невозможно понять, что имеется в виду.

Маркировка лотка железобетонного — по ГОСТ 13015-83. Он непосредственно несет такую ​​информацию потребителю, как:

• марка лотка железобетонного;
• фирма производителя;
• дата изготовления;
• размер изделия;
• вес лотка;
• его сила;

Штамп

• техосмотра на него.

Для теплотрассы подобрать лотки легко по всем этим данным. Итак, все лотки маркируются буквой L, далее идет типоразмер, загрузка, длина и т.д.

Рассмотрим пример:

• Л-11-8/2:
• А-лоток;
• 11 — его размер;
• 2 — длина лотка в метрах.

Иногда для коротких изделий длиной не более 750 мм добавляют Д, например Л-11 д-8. А вот плиты делаются с маркой П-11-5, например.

Таблица размеров и цен лотка железобетонного для теплотрассы

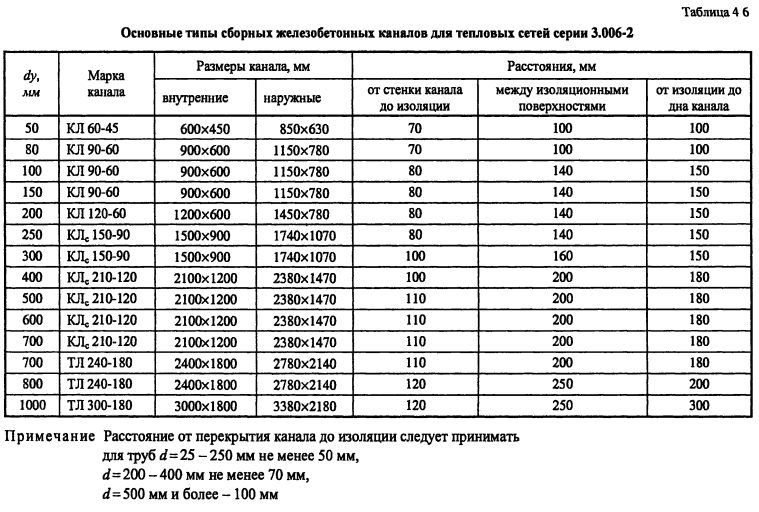

Рассмотрим таблицу основных размеров лотков по ГОСТ и ТУ:

Для лотков ЛК серии 3.006.1-8 найти внутренние объемы несколько сложнее. Дело в закруглении во внутреннем нижнем лепестке лотка. Обычно трубы внутри канала размещают на опорных подушках или просто по длине канала, поэтому учитываем чистую внутреннюю ширину, то есть до начала закругления:

Ценовая политика оправдана в первую очередь по затратам материалов и напрямую зависит от размера и веса лотков. В таблице указана стоимость на нужные марки железобетонных лотков в России:

На видео предлагаем посмотреть, как происходит монтаж бетонных водоотводных лотков:

Компания «Бетон24» предлагает широкий ассортимент железобетонных лотков различных типов. Без этих конструкций не обходится ни одна строительная площадка, их используют при возведении жилых домов, дорог, коммерческих объектов. Железобетонные лотки, купить которые можно на нашем сайте, также используются для коммуникаций, кабелей, трубопроводов различного типа, в качестве водосточных систем, дождевых или дренажных желобов.

Зачем используют лотки для теплотрасс

Чаще всего их устанавливают при прокладке коммуникаций. Лотки ЖБИ для теплотрасс обеспечивают сохранность и максимальный срок эксплуатации любых проложенных по ним трубопроводов, а также удобный доступ для обслуживания или ремонта.

Продукция, предлагаемая предприятием, соответствует ГОСТ-13015-83. Это гарантирует соблюдение эксплуатационных характеристик, что является непременным условием современного строительного процесса. Лотки железобетонные кабельные обеспечивают надежность функционирования всех систем частных домов и многоэтажных домов, гаражных комплексов, автостоянок, дорог и других объектов.

Преимущества использования лотков железобетонных бетонных

Основное преимущество лотков для теплотрасс — цена изделий. Он позволяет значительно удешевить строительство и коммуникации. Но экономическая выгода – не единственный положительный фактор, характеризующий железобетонные лотки различных типов. Также обеспечивают:

• сокращение временных затрат на монтаж коммуникаций;
• рациональное использование площадей при работе;
• высокая прочность изделий, так как бетонные лотки изготовлены из качественного тяжелого раствора;
• устойчивость к коррозии, избыточной влажности;
• устойчивость к высоким и низким температурам, а также к резким перепадам температуры;
• устойчив к агрессивным средам и химикатам.

Где купить изделия для теплотрасс

Используя в строительстве лоток бетонный, хорошая цена на который указана в каталоге нашей компании, вы сможете сэкономить деньги и время.
