Ленточный свайный фундамент конструкция: Устройство свайного фундамента

Содержание

Ленточный фундамент на сваях — надежная основа для дома

Ленточные мелкозаглубленные фундаменты подходят для легких построек. Если же планируется возведение основательного дома на два или более этажей, то имеет смысл возвести ленточный фундамент на сваях. Это видоизмененный и доработанный вариант фундамента в виде железобетонной ленты. Такой фундамент может быть самым подходящим вариантом для СИП дома, если он строится на сложном и нестабильном грунте.

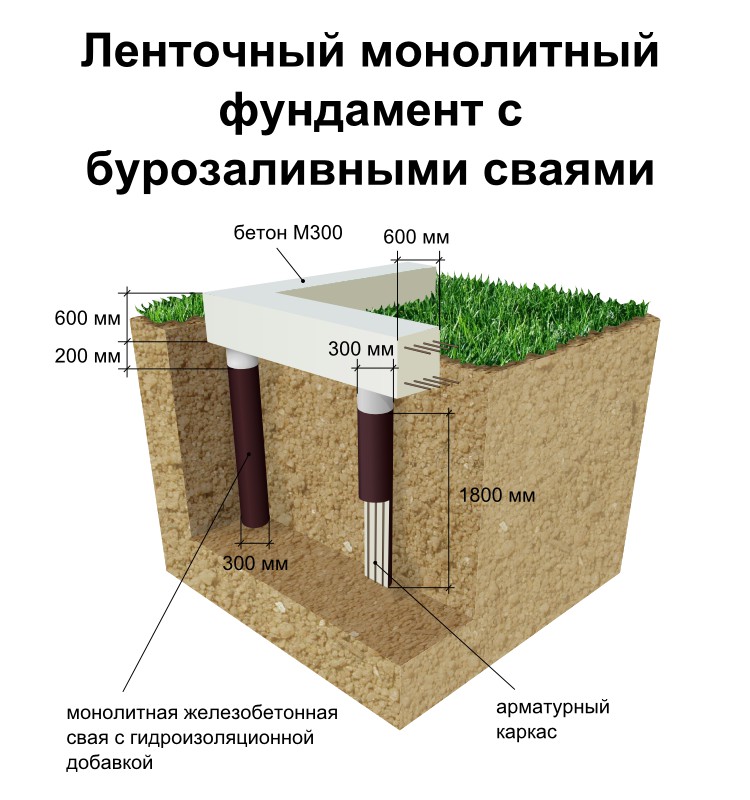

Свайно-ленточный фундамент – это железобетонная лента-ростверк, которая монтируется на сваи. При помощи свай фундамент становится устойчивым к подвижкам грунта, его морозному вспучиванию. Сваи устанавливаются ниже уровня промерзания почвы, а значит, строение будет устойчивым и не будет оседать и деформироваться. Бетонная лента может быть мелкозаглубленной или вовсе не заглубленной. Если грунт пучинистый, можно даже устроить ленту с отступом от линии земли.

Технология изготовления

делается разметка для фундамента и выкапывается траншея для него глубиной около 40 см;
в траншее на расстоянии не больше 2 метров друг от друга устанавливают сваи, они должны занимать не больше трети ширины траншеи, их желательно гидроизолировать при помощи рубероида;
сваи могут быть и железобетонными, тогда для них бурятся скважины, затем устанавливается арматура и заливается бетон;
на дне траншеи необходимо утрамбовать слой мелкозернистого песка толщиной до 30 см;
устанавливается опалубка для бетонной ленты;
внутри опалубки укладывается арматура, причем она должна образовывать армированный пояс для свай;
заливается бетон с трамбовкой и уплотнением;
через несколько дней опалубка снимается;
окончательное застывание бетона происходит через 4 недели, после чего можно переходить к гидроизоляции фундамента.

Преимущества такого фундамента

Если стоит выбор, ленточный или свайно-винтовой фундамент устроить для возведения дома, стоит обратить внимание на следующие достоинства свайно-ленточного фундамента:

благодаря ленточной части нагрузка на фундамент распределяется равномерно;
сваи же в свою очередь фиксируют фундамент;
ленточный фундамент на буронабивных сваях стоит относительно недорого, при этом одна свая выдерживает более 1500 кг;
фундамент подходит для строительства на участках с активными грунтовыми водами;
железобетонные ленты с «якорями» в виде свай противостоят вспучиванию земли зимой, что особенно актуально в нашей стране.

Благодаря несложному монтажу свайно-ленточный фундамент довольно популярен. Он подходит и для массивных построек, а для легких каркасников или домов из СИП панелей. Если сравнивать, что лучше – винтовые сваи или ленточный фундамент, то ответ будет зависеть от типа почвы. Ленточный фундамент используется на стабильном грунте, без наклона, не склонном к сильному промерзанию и воздействию грунтовых вод. А винтовые сваи можно использовать на любом грунте, кроме сильно каменистого — на склонах, в воде, в пучинистых грунтах, при этом устройство свайно-винтового фундамента может вестись даже зимой, а ленточный можно делать только в сухую погоду и при положительной температуре.

Если сравнивать, какой фундамент дешевле – ленточный или свайный, то преимущество будет у свайно-винтового.

Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

В каких случаях требуется свайно-ленточный фундамент

Разновидности свайно-ленточного фундамента

Подготовительный этап

Алгоритм работ по обустройству свайно-ленточного фундамента

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент. Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.

Основаниями для принятие решения о строительстве фундамента подобного типа являются:

Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.

Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.

Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).

Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

Подбор типа свай, их количества и диаметра;

Определение способов выполнения армирования и гидроизоляции свай;

Решение о варианте заполнения внутренних полостей изделий;

Далее следует рассчитать необходимый ассортимент и потребное количество материалов;

Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).

2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными d_min являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;

на домовые пристройки;

на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

На участке проводится разметка фундамента (положение ростверка, места установки свай).

Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).

В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.

На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.

Проводится гидроизоляция стенок пробуренных скважин.

По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.

Готовятся арматурные каркасы под последующую заливку.

Вертикально установленные стержни должны выступать за верхний срез сваи на ²/₃ высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).

Возможен вариант заливки свай одновременно с фундаментом. Он позволяет получить более высокую прочность и долговечность конструкции.

Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).

Выполнение опалубки для заливки ростверка.

Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.

Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).

В холодное время года выполняются мероприятия по защите от замерзания.

После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.

Проводится обратная засыпка.

Удачного Вам строительства!

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См.
вся история

1 Что такое фонды?
2 Что такое ленточные фундаменты?
3 Когда подходят ленточные фундаменты?
4 Какого размера и формы должны быть ленточные фундаменты?
5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит?
6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкие ленточные фундаменты могут потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

Утвержденный документ А.
Несущая способность.
Фундамент ленточный кирпичный.
Фундаменты зданий.
Сваи забивные.
Фундаменты в фундаментах.
Насколько глубоким должен быть фундамент.
Как спроектировать плитный фундамент.
Подложка фундамента.
Свайные фундаменты.
Сплошной фундамент.
Фундамент траншейный бутовый.
Ступенчатый фундамент.
Недра.
Траншейный фундамент.
Виды земляных работ.
Типы кулисных фундаментов.
