Свайно-ленточный фундамент своими руками: пошаговая инструкция

Свайно ленточный фундамент – это самый проверенный и популярный среди всех видов оснований. Изначально специалисты для таких целей строительства использовали изготовленные вручную бревна. Это требовало больших физических усилий и не всегда получалось идеально. На сегодняшний день изменились не только материалы, но и техники возведения. В нашей статье мы поближе ознакомимся с данным видом фундамента и узнаем все о процессе заливке его бетоном.

Определение данного вида основания
Особенности и отличительные черты
Сфера применения и особенности конструкции
Материалы для строительства
Делаем правильный фундамент
Делаем расчет фундамента
Этапы строительных работ
Все о заливке фундамента
Нюансы при выполнении работ

Определение данного вида основания

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит. Обычно монтируется при строительстве массивных малоэтажных зданий.

Соединение свайного и ленточного устройства и есть свайно ленточный фундамент. Он считается одним из оптимальных вариантов для строительства на участках со сложной почвой. В основе такой конструкции лежит подошва на песчаной подушке, в которую устанавливаются различные по сечению и форме сваи. Ленты же занимаются распределением нагрузки между ними. Такая схема спасает здание от разрушительных влияний непостоянства грунта. В данной системе имеется железобетонный элемент, который может монтироваться на различной глубине.

Внимание! Не забывайте о том, что данная постройка на пучиннистых почвах предусматривает установку ленты выше нулевой отметки.

Особенности и отличительные черты

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке. Идеальным он будет для территорий возле рек и озер. Этажность должна не быть больше двух, чтоб давление было оптимальным для конструкции. Особенность, которая выделяет данное основание, заключается в непотребности проведения земляных работ. На этот факт влияют черты конструкции.

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

Вид сваи;
Метод погружения свай;
Конструкция ростверка;
Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

Лента, которая монтируется по всему периметру;
Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Ростверки бывают:

Монолитные;
Сборные;
Монолитно-сборные.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

Суглинистые;
Лессовидные;
Песчано-глинистые;
Плаунные;
Растительные.

Данный вид основания применяется при выполнении таких архитектурных задач:

Постройка малоэтажного помещения;
Возведение коттеджных зданий;
Объекты, которые предусматривают наличие подвального или цокольного этажа.

Материалы для строительства

Чтобы выполнить свайно ленточный фундамент своими руками потребуются материалы и инструменты

Чтобы выполнить свайно ленточный фундамент своими руками нам пригодятся такие материалы:

Строительная лопата;
Песок или гравий;
Пленка из полиэтилена;
Буровая система;
Трубы из металла или асбестоцемента;
Каркас арматуры;
Бруски;
Гвозди;
Различные саморезы и дюбеля;
Раствор грунтовки;
Гидроизоляционные материалы;
Антисептик;
Утеплительные материалы.

Делаем правильный фундамент

Строительные работы мы обязательно должны начинать с составления эскиза здания

Большое количество видео материалов и литературы, в которых описана пошаговая инструкция, описывают начальный этап работ с отметок. Но, это неверно. Строительные работы мы обязательно должны начинать с составления эскиза здания, а уже потом приступать к установке разметок для свай. Также, следует учитывать следующие параметры:

Выбор материалов для возведения объекта;
Расчет максимальной точки веса;
Уровень максимальной нагрузки на почву. Это необходимо делать с учетом сезонных движений грунта.
Определение с ростверком. Например, для зданий массивных габаритов выбирается ленточный тип.
Подбор диаметра и вида свай. А вот здесь инструкция тоже очень часто заблуждается, так как советует делать расчет по готовой формуле. Но запомните, что для каждого участка она будет иметь свои отличительные черты.

Делаем расчет фундамента

Для того чтоб сделать рациональный расчет, нужно определиться с характеристиками свай, типом армирования и гидроизоляции

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
Смету и проект;
Предположительные данные о нагрузке на фундамент;
Размеры планируемой площади для строительных работ;
Кризисный план возможных земельных деформаций;
Данные о габаритах основания из лент.

Внимание! Плюс ко всему вышеперечисленному нужно определиться с характеристиками свай, типом армирования и гидроизоляции.

Этапы строительных работ

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
Определяем место для размещения свай и производим бурение.
Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
Создаем песочную подушку в 30 см;
Производим армирование свай прутьями из металла;
Выполняем заливку растворам из бетона всех скважин для свай;
Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

Необходимо использовать цемент не ниже марки М 200;
Делать раствор предпочтительнее средней плотности;
Заливка выполняется с наименьшим временным интервалом для всех скважин;
После ее окончания можно выполнять армирование;
Лучше сначала залить несущие элементы и оставить высыхать на два дня;
После этого можно выполнить заливку для ростверка, также одновременно.

Внимание! Для автоматизации работ рекомендуем использовать несколько машин для замеса бетона.

После бетонирования ростверк необходимо оставить сохнуть на три дня.

Внимание! После окончания процесса заливки всех составляющих, проверьте горизонтальность и вертикальность постройки.

Нюансы при выполнении работ

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
Арматура должна быть залита полностью;
Густота раствора должна быть средней консистенции;

Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Свайно-ленточный фундамент своими руками

Возведение качественного фундамента – первоочередная задача, решать которую придётся, в первую очередь, при строительстве дома. От правильного выбора вида основания зависит дальнейшая судьба построенного здания. Фундаменты бывают самые разные, но своими руками больше всего строят ленточные, а также свайно-ленточные фундаменты, которые считаются их разновидностью.

Так как такие основания сочетают в себе черты ленточного и свайного фундамента, то возводят свайно-ленточный фундамент своими руками, применяя общие правила, используемые при строительстве этих двух видов. В нём применяют основные преимущества обоих видов, чтобы соорудить кирпичный или блочный дом на участке, имеющем сложный рельеф, или на неустойчивом обводнённом грунте.

Он состоит из железобетонных или винтовых металлических свай и ленты-ростверка из железобетона, которая уложена сверху. Она принимает нагрузку здания и перераспределяет её на сваи.

Преимущества и недостатки ленточного фундамента со сваями

Как у любого основания, у свайно-ленточного фундамента есть свои минусы и плюсы. Его достоинства:

применение основания на участке, имеющем сильный уклон;
возможность его возведения на слабом грунте;
при возведении основания используется небольшое количество строительных материалов;
большая устойчивость к подвижкам грунта и большим нагрузкам;
относительно невысокая стоимость;
возможность строить фундамент полностью своими руками, включая использование бетона, приготовленного самостоятельно.

Недостатки:

для обустройства такого фундамента необходимо проведение сложных расчётов, которые должны сделать только специалисты;
тяжёлые стены возводить на свайно-ленточном фундаменте не рекомендуется;
оборудование под зданием на ленточном фундаменте на сваях подвала или цокольного этажа проблематично.

Разновидности свайно-ленточного фундамента

Такое основание возводится на винтовых и буронабивных сваях. К первому виду относятся сваи, сделанные из металлической трубы, которая имеет лопасти в виде винта. Она напоминает огромный шуруп, который ввинчивается в грунт. Это придаёт жёсткость винтовой свае и увеличивает её опорную площадь. Диаметр свай – 57 – 133 мм. Длина для малоэтажных домов – от 1650 до 3500 мм. Обычно, такие сваи вкручивают в грунт при помощи специальной техники, но могут использоваться и ручные приспособления. Предварительно, для продления срока службы винтовых свай, их тщательно грунтуют и окрашивают.

Буронабивные сваи делают непосредственно на месте. При помощи бура пробуривают скважину, пока она на 60 см не углубится в твёрдый грунт. Основание скважины на 30 см засыпают мокрым песком и хорошо утрамбовывают. Готовую скважину армируют и заливают в неё бетонную смесь, используя в качестве опалубки различные трубы (стальные, асбоцементные, картонные, пластмассовые и др.). Всю работу можно выполнить самостоятельно.

Такой фундамент отличается от свайного наличием монолитной железобетонной ленты (ростверка). Различают заглубленную, мелкозаглубленную, незаглубленную форму ленты, а также вариант ростверка, который находится выше нулевой отметки. Два последних варианта относятся к свайно-ростверковым фундаментам.

Ленточный фундамент со сваями, сделанный своими руками, обычно бывает мелкозаглубленным. Монолитную ж/б ленту заглубляют в грунт на 20-40 см и устанавливают на подушку из гравия и песка 30 см толщиной и заливные армированные сваи. Такие фундаменты делают на непучинистом или слабо-пучинистом грунте. На пучинистых почвах лента должна находиться на весу.

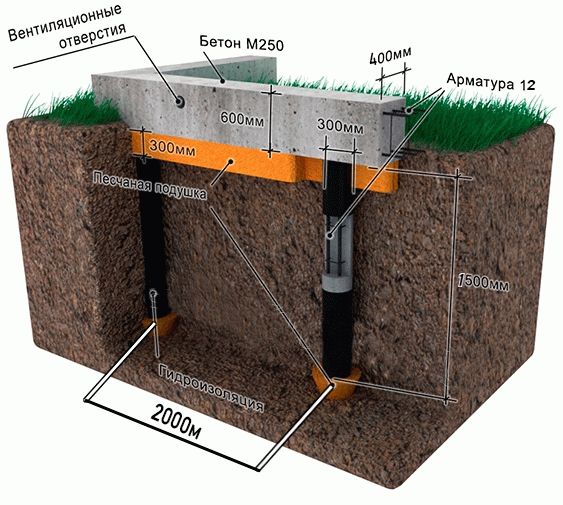

Обустройство свайно-ленточного фундамента своими руками

Выравниваем площадку на месте будущей застройки и производим разбивку фундамента. Отмечаем положение его осей и ширины, места установки скважин.
Выбираем сваи, которые могут быть деревянными, металлическими, из железобетона и бетона, с пустотелой или полнотелой структурой. Обычно их делают круглого сечения, повторяющего форму скважины.
Под ленту фундамента выкапывается траншея глубиной 40 см. Бурят скважины глубиной от 1,5 до 3-х метров по углам будущего фундамента, а также по всему периметру с шагом в 1,5 – 2 метра. В каждую скважину засыпаем песок и делаем подушку толщиной 30 см, хорошо утрамбовав её.
Помещаем в скважины трубы из асбоцемента или свёрнутого рубероида диаметром 15 см. Опускаем в них связанную проволокой арматуру (2-3 шт.) диаметром 10 -12 см (всё это для буронабивных свай).
Строим опалубку для ж/б ленты высотой и шириной 40 см, используя в качестве подсобного материала деревянные щиты, обрезную доску, металл, пластик или плоский шифер.
По правилам обустройства ленточного фундамента укладываем арматуру из стальных прутьев, перевязанных проволокой.
Готовый бетонный раствор нужно максимально быстро залить сначала в сваи, затем в опалубку ленты. Сваи бетонируют тяжёлым бетоном марки М400 с добавлением морозоустойчивых пластификаторов в зимний период.

После заливки бетонной смеси за неделю бетон достигнет 50-70% прочности, и можно приступать к возведению здания. Такой ленточныйфундамент со сваями, сделанный своими руками, можно применять для домов капитального типа из блоков или кирпича. Он сможет обеспечить долголетие и надёжность вашего дома. Главное – соблюдать установленные правила и выбирать качественные материалы.

Процесс заливки свайно-ленточного фундамента (видео)

5. Фундаменты — Строительные исследования

w3.org/1999/xhtml» cellspacing=»0″>

В этом разделе вы сможете:

1. Описать осадку и ее воздействие

2. 0 Чертеж 6 0 90 90 0 0 Описать передачу нагрузок на грунт (традиционный) Ленточный фундамент в масштабе 1:10

4. Эскиз ступенчатого фундамента

5. Нарисуйте широкий ленточный фундамент в масштабе 1:10

6, Нарисуйте глубокий ленточный фундамент в масштабе 1:10

7. Начертить плотный фундамент в масштабе 1:10

8. Начертить свайный фундамент в масштабе 1:10

9. Описать дефекты, связанные с фундаментом, и их причины

10. Запланировать эти чертежи, когда масштаб 1:20

Функции

·
Обеспечить ровную кровать, на которой
строить.

·
Для поддержки и передачи
нагрузка здания на грунт.

·
Ограничить расчет.

·
Для закрепления здания.

Нагрузки, действующие на фундамент, могут быть:

·
Собственный груз = вес
здание

·
Живая нагрузка = вес
мебель, снег и т. д.

·
Ветровая нагрузка = вызванные напряжения
ветром-

Фундаменты должны быть унесены на глубину,
предотвращает повреждение из-за движения подпочвы из-за морозного пучения, движения почвы и т. д.
Нагрузка на фундамент всегда вызывает осадку, так как сжимает парус.
под. Цель при выборе фундамента должна состоять в том, чтобы сохранить осадку
минимум и попытаться избежать неравного урегулирования.

При проектировании зданий и, с большим
здания, в частности, инженер-строитель или инженер-строитель обычно проектирует
фонды. Инженер посетит объект, проведет исследование и
проводить тесты, такие как тесты на просачивание, тесты уровня грунтовых вод, копать пробные ямы
с интервалами вокруг участка для определения характера почвы. Когда
исследуя гораздо более крупные здания, инженер может бурить вглубь
измельчите с помощью специального сверла и извлеките образец почвы, который будет
отправлен в лабораторию для анализа, который выявит его природу, несущую
вместимость и т. д.

Инженер примет решение о типе
наиболее подходящего фундамента, размер фундамента и тип и размер
арматуры и т. д. Инженер позволит большой запас прочности в их
технические характеристики. Когда здание из
вес в несколько сотен или тысяч тонн размещается на площадке,
всегда будет определенная сумма урегулирования, этого следует ожидать. Неравномерное, неравное или чрезмерное урегулирование,
однако не является приемлемым и проявляется наличием трещин в
стены, щели, появляющиеся между тропинками и домом и т. д. Самые известные
Пример провала фундамента — Пизанская башня в Италии. Корректирующие работы, такие как «подкрепление» для решения
разрушение фундамента возможно в экстремальных обстоятельствах, но такая работа
обычно осуществляется специалистами, чрезвычайно дорог и обычно не
экономически возможно в жилых домах.

Проблемы грунта

Осадка в застройке видео 1

Осадка в застройке видео 2

Осадка застройка

9 90
погрузиться в землю. Это естественно во всех новых зданиях и будет происходить
медленно в течение нескольких лет. Пока здание оседает равномерно (все
по тому же курсу) проблем, как правило, нет. Дифференциальный расчет
происходит, когда одна область фундамента оседает с другой скоростью, чем другая.
Это может привести к растрескиванию здания и даже разрушению фундамента.
Трещины всегда будут расти в направлении области большей осадки.

·
Разница в несущей способности

Если здание построено на фундаменте,
содержит разные типы грунта с разной несущей способностью, одна сторона
здание может утонуть больше, чем другое.

·
Морозное пучение

Если
уровень грунтовых вод в районе особенно высок, в холодную погоду он может замерзнуть.
Это заставляет почву расширяться вверх и создает подъемную силу на
здание, известное как морозное пучение.

·
Сжатие почвы

Во время
Летом деревья поглощают влагу из почвы, в результате чего почва сжимается или
сокращаться, сжиматься. Это движение в почве может оставить фундамент без опоры,
привести к растрескиванию и возможному разрушению фундамента.

·
Расширение почвы

Если
дерево возле здания (в пределах 30 м) срублено, влажность
почва увеличивается, заставляя почву расширяться / вздыматься.

·
Перегрузка фундамента

Если на одной стороне здания
большая нагрузка на фундамент, чем другая, дифференциальная осадка может
происходить. Это может быть вызвано:

— изменениями в
здание, напр. удаление несущей стены перенесет дополнительную нагрузку
на ближайшую стену. Фундамент ближайшей стены, возможно, не был
рассчитан на дополнительную нагрузку.

-дополнительная загрузка
из-за непредвиденной динамической или стационарной нагрузки, т.е. вес книг в библиотеке.

Деревья

Во избежание усадки и набухания
почвы, деревья должны быть посажены вдали от здания. Расстояние между
дом и дерево должны равняться полностью созревшей высоте дерева. В случаях, когда это невозможно, можно
необходимо создать постоянный барьер между деревом и домом для черного
свободные крыши.

Анкоридж
Обычно здание настолько тяжелое, что его вес удерживает его на месте, опираясь на
земля. Для более высоких зданий, особенно небоскребов, их фундамент сохраняет
они прикреплены к земле, чтобы ветер не опрокинул их.

Вопросы дизайна

Ширина/пропорции
Фундамент работает за счет распределения веса
стены на большей площади, чтобы уменьшить их общее воздействие на недра. Этот
распределяет нагрузку на большую площадь. Давление = сила на единицу площади. Этот
означает, что увеличение площади приводит к уменьшению силы, приложенной к
почвы. Традиционные ленточные фундаменты всегда в три раза шире, чем
общая ширина стены и глубина фундамента одинаковы
толщина как у стены.

Жесткость

Когда груз размещается на бетонной балке или
основание верхняя часть находится в сжатии. Нижняя половина находится в напряжении.
Средняя часть нейтральна. Это известно как нейтральная ось. Бетон
слаб на растяжение и имеет тенденцию трескаться в местах, где он находится под напряжением. За
По этой причине бетонные балки и фундаменты армируются сталью, которая
силен в напряжении. Чтобы получить наилучший результат от армирования, следует
находится в зоне напряжения. Арматурные стержни расположены на 75 мм выше
основание фундамента. Это обеспечивает адекватное покрытие арматурных стержней.
для предотвращения коррозии.

Материалы
Фундаменты из бетона, обычно 1
используется бетонная смесь:

·
однокомпонентный цемент.

·
трехпортовый мелкий заполнитель
(песок).

·
шесть частей крупного заполнителя
(гравий).

Удобоукладываемость смеси очень
важный. По этой причине, а также из соображений скорости и трудозатрат бетон
не смешивается на месте, а доставляется на место автотранспортом. Бетон
засыпается в траншеи и разбрасывается вручную. Затем его уплотняют и
выравниваются механическим или ручным способом, т. е. с помощью стяжки или поверочной линейки.
Это должно произойти до того, как бетон начнет схватываться.

Хардкор

Hardcore – это щебень, который используется в качестве
несжимаемый «наполнитель», компенсирующий снятие верхнего слоя почвы.
строительные нормы гласят, что хардкор следует уплотнять слоями
минимальная глубина 150 мм и максимальная глубина 225 мм. Чтобы предотвратить хардкор
прокалывая радоновую мембрану, верхний слой засыпают слоем песка
называется ослеплением.

Вибрация
При использовании бетона воздушные пустоты в смеси
резко снизить прочность бетона. Бетон вибрирует
используя удар или механическую вибрацию, чтобы удалить эти воздушные пустоты.

Факторы
которые влияют на прочность бетона в фундаменте

·
Неправильное размещение и/или
размеры армирования.

·
Фундамент размещен на
неправильная глубина, что может привести к дальнейшей осадке.

·
Заливка фундамента в
неподходящие погодные условия, такие как мороз (вода в
бетон замерзнет до схватывания) или слишком жаркая погода (вода в
бетон испарится перед схватыванием).

·
Размещение блока работает на свежем
плита, прежде чем она успеет затвердеть.

·
Использование неправильного водного цемента
соотношение.

·
Слишком много воздуха в смеси,
из-за недостаточной вибрации/уплотнения бетона.

Фундаменты
типы
Существует много типов конструкций фундаментов, используемых в
современные здания. Каждый фундамент должен быть рассчитан на конкретное здание,
с учетом:

— загрузка здания.
— несущая способность грунта.
— стоимость.
— почвенно-температурный режим.

Основные типы фундаментов, используемых сегодня, могут
быть отнесены к категории:

v ленточные фундаменты.

Ø традиционная полоса.

Широкая полоса Ø.

Ø глубокая полоса/засыпка траншеи.

v фундаменты под ростверки.

в свайные фундаменты.

V фундаменты.

Выбор
фундамента

Фонд тип	Тип почвы	Подшипник мощность грунта
Типовой ленточный фундамент	Твердая глина	Хорошая несущая способность
Плотный фундамент	Твердая глина, мягкая глина, ил, рыхлый гравий	Несущая способность от умеренной до плохой
Свайный фундамент	Очень мягкая глина и торф, рыхлый гравий	Очень плохая несущая способность на верхнем слое, но более твердая почва глубже вниз

Ленточный фундамент
Видео 1 о ленточном фундаменте

Видео 2 о ленточном фундаменте

жилища. Ленточный фундамент – это фундамент, который проходит по всей длине
каждой несущей стены. Ленточные фундаменты лучше всего подходят для ситуаций, когда:

·
вес здания составляет
передается через несущие стены (в отличие от колонн).

·
вес здания составляет
относительно низко.

·
структурный дизайн
строительство относительно простое.

Распределение веса по фундаменту

Традиционный ленточный фундамент
предназначен для отражения того, как передается давление здания. Вес, создаваемый стеной, распространяется под углом 45° от основания стены к почве. Благодаря этому толщина
фундамента от стены равна глубине фундамента.

Широкий
ленточный фундамент
Если ширина стены превышает глубину,
фундамент находится под нагрузкой и может разрушиться. Это может вызвать
проблемы, если планируется расширить ширину фундамента, чтобы распределить
нагрузка здания на большую площадь. Именно из-за этой проблемы широко
используются ленточные фундаменты. Широкие ленточные фундаменты – это ленточные фундаменты, в которых
ширина фундамента более чем в три раза превышает толщину
стена. В широких ленточных фундаментах используется поперечная сталь, чтобы предотвратить фундаменты
от провала. Широкие ленточные фундаменты дешевле при большей ширине, чем
традиционные ленточные фундаменты, потому что глубина фундамента не нужна
увеличить, чтобы предотвратить растрескивание. Это уменьшает количество используемого бетона,
тем самым сэкономив деньги.

Глубокий ленточный/траншейный фундамент
Глубокий ленточный/траншейный фундамент используется при хорошей несущей способности
емкость породы вблизи уровня фундамента. Выкапывается траншея, чтобы добраться до скалы

и
Заливается бетон для заполнения траншеи. Это недорогая основа, если
условия правильные.

Видео о фундаменте Deep Strip

Ступенчатый
фундамент
На участках с уклоном может потребоваться использование
ступенчатый ленточный фундамент
Бетон Для повышения прочности ступени устраивают в соответствии с высотой бетона.
блочные работы (225 Ступенчатый фундамент Ступенчатый ленточный фундамент: Обязательно
что перекрываемая часть фундамента спроектирована правильно Высота ступени
подходит для блочных работ. Ступенчатый ленточный фундамент
H: высота ступени не должна превышать удвоенную толщину фундамента.
Фонд. Перекрытие должно составлять
300 мм или быть как минимум в два раза больше высоты (H) или толщины (T) ступени — в зависимости от того, что больше.

Сплошной фундамент
Сплошной фундамент состоит из железобетона
плита, которая распределяет вес здания по всей площади пола
строительство. Это снижает давление, которое должна оказывать любая данная площадь недр.
нести. Плоты используются в районах с низкой несущей способностью грунта. Распространение
значительно снижается вес здания по всей площади этажа
вероятность дифференциальной осадки, поскольку здание «плавает» в грунте.
Сплошные фундаменты утолщены по краям и под несущими стенами до
предоставить доп. Край плота имеет форму ступеньки или носка.
что позволяет скрыть наружную стену под землей.

Плотное основание видео

Этапы
конструкции плота

1.
Выкапывается фундамент и
заполнены хардкором слоями по 150—225 мм.

2.
Каждый слой уплотняется до
предотвратить неравномерную осадку плота.

3.
Песчаное ослепление добавляется в форму
прочная основа для плота.

4.
Армирующий каркас есть
добавлен.

5.
Опалубка добавляется для формирования
форма плота.

6.
Заливается бетон и
вибрировал.

7.
Утеплитель, радоновая мембрана
и стены добавлены.

Свайный фундамент
Видео о свайном фундаменте

Свая – бетонная колонна, передающая
вес здания глубоко в грунте. Нагрузка здания передается
к сваям через железобетонную кольцевую балку.

N.B.: Кольцевая балка не является фундаментом, т.к.
он не переносит вес здания на землю. Он передает
вес на сваи. Ворс используется:

1.
несущая способность
грунт слишком низкий для ленточного фундамента, но грунт глубже
большая несущая способность.

2.
где почва склонна к
сезонное движение (подъем/сжатие).

3.
куда
здание должно быть закреплено на месте, т.е. Небоскреб.

4.
на подготовленном грунте, состоящем из насыпи
материал, напр. вырытое и засыпанное болото.

Есть
две основные категории свайных фундаментов:

·
концевые опорные сваи: перенести
вес здания через плохую несущую способность грунта к лучшей несущей способности
емкость почвы/скалы под землей.

·
висячие сваи: обычно используются
в районах, где грунт с хорошей несущей способностью находится слишком глубоко, чтобы использовать буронабивные сваи. Они
полагаться на трение сваи и грунта, чтобы удержать здание.

Свайная конструкция
Свайный фундамент может быть построен несколькими способами:

·
Сборный железобетон
свая забивается в землю ударным молотом.

·
В качестве альтернативы полая стальная труба
может быть вбит в почву с бетоном и стальной арматурой, помещенной в
бетон потом. Этот тип конструкции обычно ассоциируется с
висячие сваи.

Для
короткие буронабивные сваи, в почве просверливается отверстие, которое затем заполняется бетоном.
Затем стальная арматура вдавливается в свежий бетон. Как только сваи
создаются, они крепятся к кольцевой балке.

Для этого:

·
арматурные стержни есть
открытые в верхней части стопки, они известны как стартовые стержни.

·
крепится арматурный каркас
стартовые стержни.

·
построена временная опалубка
вокруг клетки.

·
заливают бетон для создания
кольцевой луч.

Блоки фундаментов
Блоки фундаментов используются, когда это более эффективно
передавать нагрузку здания на выборку изолированных точек.
Затем здание проектируется таким образом, чтобы большая часть его веса приходилась на эти прокладки через
каркасная конструкция, состоящая из колонн и балок из бетона, стали
или бревенчатые (конструкционные фундаменты стручка редко используются для жилых домов из-за
к их сложности).

Конструкция подушки
Для каждой
подушка. Стартовые стержни прикреплены к каждой усиливающей прокладке, чтобы соединить прокладку с
усиление колонны. Вокруг площадки добавляется опалубка, а бетон
налил. Армирование колонны
соединены со стартерными веслами, а опалубка размещена за колонной. Все
опалубку снимают после полного застывания бетона.

Фундаменты
для пассивных домов

В последние годы особое внимание
на снижении потребления энергии и предотвращении ненужной траты
тепла, как по экологическим, так и по экономическим причинам. Домовладельцы и дизайнеры
становятся одержимыми идеей утепления своих домов и
всеми возможными способами экономить энергию.

Еще один вопрос, который необходимо решить, это наличие
из мостов холода во многих существующих и
ранее приемлемые детали здания. В основном холодный или тепловой мост
где есть непрерывный путь материала с более высокой проводимостью, такого как
бетон, который эффективно обходит изоляцию и отводит тепло из здания.
Самый большой мост холода в здании
соединение между зданием и раной, где тепло отводится вниз
через возвышающуюся стену в бетонный фундамент и дальше в землю.
эффективная изоляция или коэффициент теплопередачи пола значительно снижается.

Дома последнего поколения, известные как
Пассивные дома во многом решили эту проблему. В будущем траншеи под фундамент будут
сначала утепляют, а потом заливают бетоном. эффективно
фундаменты будут заключены в изоляцию и больше не будут находиться в прямом
контакта с почвой, таким образом перекрывая мостик холода. Стиль основания и
используемая изоляция будет зависеть от индивидуальной ситуации, метода строительства
и т. д.

Изоляция из полистирола высокой плотности Supergrund является одной из таких основ.
Система изоляции в настоящее время продается в Ирландии. Полистирол высокой плотности означает
что он достаточно прочен, чтобы выдержать вес здания и не будет поглощать
любая влага из-под земли.

Videos Revision

1. Результат простой стрип -фундамент

YouTube Video

Упражнения и домашние задания

1. Посмотрите это видео на прочистке (hmttps://wwwwwwwwwwwwwwwwwwws.y.y.y.y.y.y.y.y.y.y.y.y. com/watch?v=7lXP—gAagA) и перечислите этапы

2. Посмотрите это видео о закладке фундамента зимнего сада (https://www.youtube.com/watch?v=x9LCGSf4wUY) и перечислите этапы необходимые шаги

3. Посетите следующий веб-сайт, посвященный основам: (http://constructionstudiesq1. weebly.com/substructure.html)

Ленточный фундамент или ленточный фундамент

Мы уже видели два типа фундаментов, которые используются в строительстве зданий – поверхностный и глубокий фундамент. Мы также увидели самый простой тип мелкозаглубленного фундамента – бутовый фундамент. Теперь давайте рассмотрим другой тип мелкозаглубленного фундамента, а именно ленточный фундамент или ленточный фундамент.

Иногда размеры конструкции и/или состояние грунта могут потребовать использования фундаментов, которые более устойчивы, чем бутовый фундамент. В других случаях грунт будет достаточно прочным и будет достаточно использования бутового фундамента, но на площадке может быть заболачивание, что может привести к эрозии материалов, используемых для набивки щебня. Также в заболоченных районах трудозатраты на укладку бутового фундамента будут очень высокими. Ваш инженер-строитель может предложить в этом случае использование ленточного фундамента. Ленточный фундамент можно использовать и в условиях, когда щебень недоступен.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из обычного бетона, так и из железобетона.

Когда используется ленточный фундамент?

Ленточный фундамент обычно используется в качестве фундамента для несущих стен; и когда грунт имеет хорошую несущую способность. Предпочтителен для малоэтажных и среднеэтажных жилых домов. Здесь ниже по всей длине стены проходит полоса бетона, тем самым распределяя нагрузку со стен на грунт. Это обеспечивает лучшую устойчивость здания. По этой причине ширина фундамента должна быть не менее чем в два раза больше ширины стены.

В некоторых случаях ленточный фундамент используется для поддержки ряда близко расположенных колонн. В таком случае ленточный фундамент будет более экономичным, чем настилающий внахлест.

Если несущая способность грунта низкая, возможно, придется использовать более широкие ленточные фундаменты. В таких случаях простого бетона может быть недостаточно. В таких случаях придется использовать железобетон.

Точная ширина несущей стены и фундамента зависит от состояния грунта. Ваш инженер-строитель должен помочь вам в этом, основываясь на отчетах об испытаниях почвы на вашем участке.

Когда не следует использовать ленточный фундамент?

При наличии нескольких колонн в здании с высокими локальными нагрузками ленточный фундамент может оказаться нецелесообразным. В таких случаях выбирают изолированный фундамент или площадочный фундамент.
Если состояние грунта слабое или когда велика вероятность осадки, целесообразнее выбрать плотный или матовый фундамент.
Когда несущая способность грунта слишком слаба, чтобы выдержать вес конструкции, выбирайте глубокие фундаменты, такие как свайные фундаменты.
Для зданий выше 3 или 4 этажей лучше использовать глубокие фундаменты, чем ленточные

Пошаговая процедура – Ленточный фундамент

Определите положение несущих стен.
Раскопайте участок на этих позициях и выкопайте траншею. Траншея должна располагаться по центру стены выше.
Залить тощим бетоном.
Соберите опалубку и установите нижние основные стержни.
Далее следует установка стартовых стержней колонны.
Связующие используются для связывания стартовых стержней колонны.
Следующим шагом является установка верхних основных перекладин.
Далее следует установка верхних распределительных стержней.
Теперь заливаем опалубку бетоном.
После затвердевания бетона опалубку можно снять.
Вынутый материал можно использовать для обратной засыпки.

Посмотрите, как ленточный фундамент делается на одной из наших площадок.
