Столбчато-ленточный фундамент своими руками: пошаговая инструкция

Содержание статьи

• 1 Особенности конструкции
• 2 Пошаговая инструкция по устройству
  • 2.1 Расчет
  • 2.2 Разметка
  • 2.3 Копка ям под столбы
  • 2.4 Армирование столбов
  • 2.5 Заливка подошвы
  • 2.6 Опалубка под столбы и засыпка
  • 2.7 Заливка столбов
  • 2.8 Гидроизоляция
  • 2.9 Траншеи под ленту
  • 2.10 Опалубка ленты
  • 2.11 Армирование ленты
  • 2.12 Бетонирование ленты
  • 2.13 Распалубка и гидроизоляция
• 3 Типичные ошибки

В строительстве для малоэтажных домов применяются всего четыре основных типа фундаментов: ленточные, столбчатые, свайные и плитные, но в каждом типе могут использоваться несколько вариантов, которые отличаются по конструкции и виду материалов. Выбор конкретного вида устройства фундамента осуществляется для каждого здания индивидуально и зависит от следующих факторов: вида и характеристик грунтов на участке строительства, рельефа местности, наличия грунтовых вод и глубины промерзания грунта в данном климатическом регионе, веса здания.

В некоторых случаях принимаются также сочетания основных типов основания, и один из таких вариантов – комбинированный ленточно-столбчатый фундамент. Мы определим особенности его конструкции, рассмотрим, как можно соорудить столбчато-ленточный фундамент с пошаговой инструкцией, и сделаем разбор типичных ошибок и заблуждений.

Особенности конструкции

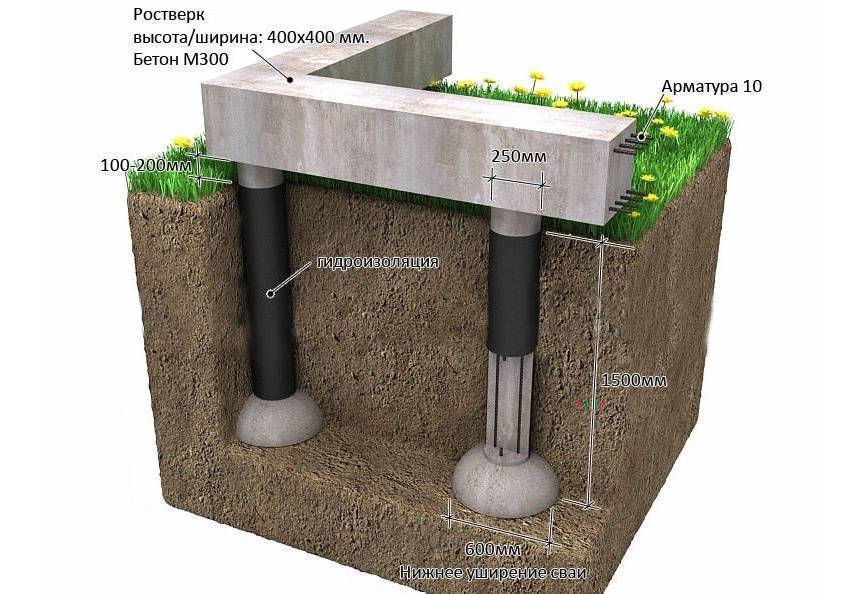

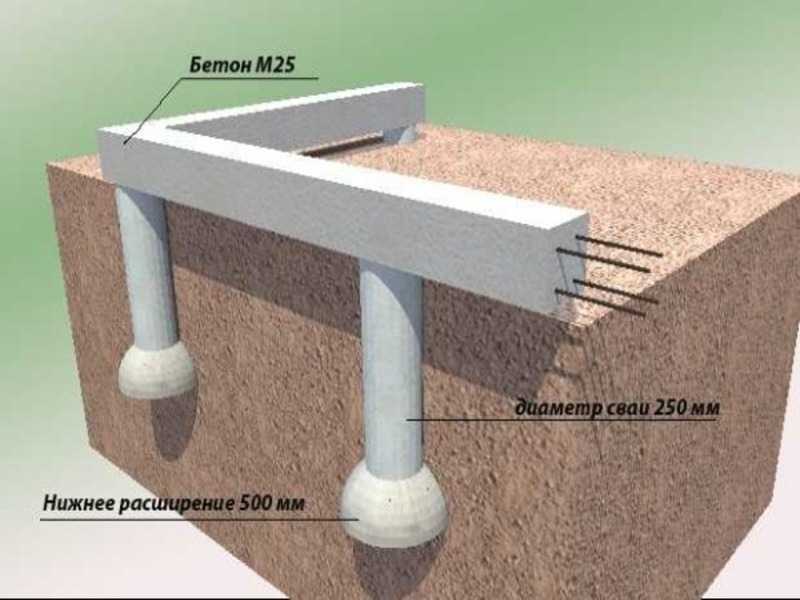

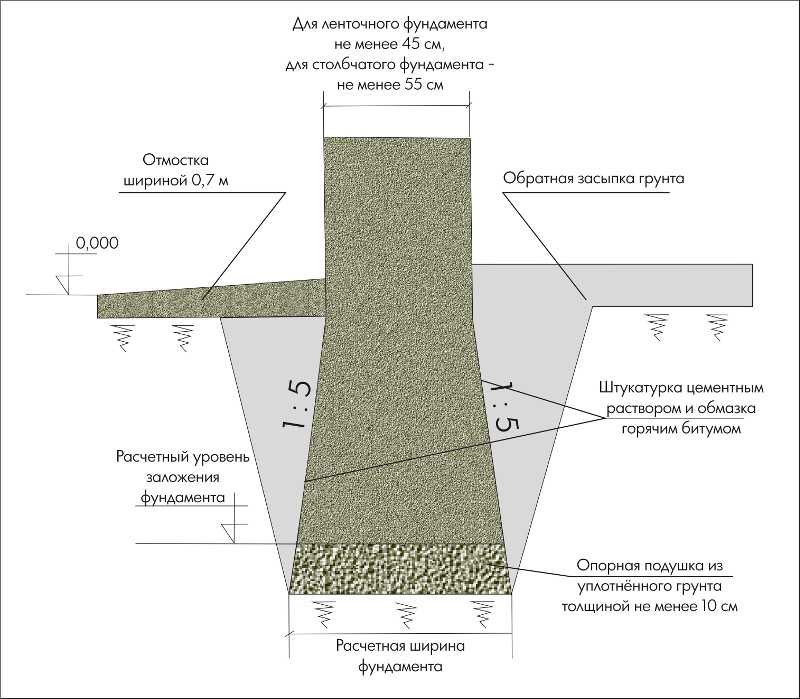

Обычный столбчатый фундамент представляет собой конструкцию в виде отдельных столбов, чаще прямоугольной формы, которые устанавливаются под такими несущими элементами здания, как колонны или стойки. Традиционный ленточный фундамент устраивается в виде протяженной ленты, на которую  опираются несущие стены. Если совместить эти два типа фундаментов, то получится конструкция, похожая на свайный фундамент с ростверком, объединяющим сваи. Однако столбчато-ленточный фундамент имеет принципиальные отличия от свайного, которые заключаются в следующем:

• Cвайные фундаменты используются преимущественно в грунтовых условиях со слабыми грунтами, имеющими невысокую несущую способность. Функция сваи заключается в том, что она должна пройти сквозь слой слабого грунта и найти опору в слое с высокой несущей способностью. Чтобы найти этот слой делают геологическое исследование. Поэтому длина свай может достигать 10-ти и более метров. Столбчато-ленточные фундаменты применяются в грунтовых условиях с нормальной несущей способностью основания, при этом заглубление столбов в грунт должно составлять величину, которая всего лишь на 200—250 мм превышает глубину сезонного промерзания грунта, то есть в пределах 1,5 – 2,0 метров.
• Сваи передают нагрузку от здания через нижнюю и боковую поверхность. В отличие от свай, столбы в столбчато-ленточном фундаменте передают нагрузку только через подошву.
• Поперечное сечение свай в большинстве случаев гораздо меньше, чем поперечное сечение подошвы столбов.
• Свайные фундаменты могут применяться практически для любых зданий и сооружений, ленточно-столбчатые фундаменты используются преимущественно для легких строений – одно и двухэтажных жилых домов – каркасных и каркасно-щитовых, деревянных из бруса или бревна, из СИП-панелей, для домов из газобетона, газобетонных и пенобетонных блоков, бань, гаражей, заборов  и т. п.

Единственное общее у этих двух типов фундаментов – это ростверк или лента, которые связывают отдельные опорные элементы конструкции. При этом в ленточно-столбчатом фундаменте лента выполняет те же функции, что и ростверк в свайном – играет роль многопролетной балки на опорах, передающей нагрузку от стен здания на столбы, которые в свою очередь передают нагрузку на грунт. В этом и кроется одно распространенное заблуждение: ленту в ленточно-столбчатом фундаменте считают элементом, который передает часть нагрузки на грунт наряду со столбами.

Важно!  В ленточно-столбчатом фундаменте лента не передает нагрузку на грунт, поэтому при расчете не следует учитывать ее площадь. При подборе количества и размеров столбов учитывается только площадь их подошвы. Кроме того, при устройстве ленты нужно предусматривать подготовку из слоя пенопласта, которую укладывают под ленту, чтобы смягчить воздействие грунта на ростверк при морозном пучении на пучинистом грунте. Вместо пенопласта, можно делать слой песка, который затем удаляется из под ленты, тем самым образуется воздушный зазор. Лента должна висеть!

С тем, что лента в столбчато-ленточном фундаменте играет роль висячего ростверка, связан и характер ее армирования. Лента армируется пространственным каркасом, в котором и верхние и нижние арматурные стержни рабочие.

Пошаговая инструкция по устройству

Устройство ленточно-столбчатых фундаментов производится в следующем порядке:

Расчет

Расчет и подбор количества, габаритов столбов, их расположения. Для расчета нужно иметь: проект дома с точными планировками и данными о конструкции стен и перекрытий, сведения о типе грунтов, глубине промерзания и снеговой нагрузке в регионе строительства. Пример расчета можно посмотреть здесь: ссылка.

Разметка

Разбивка осей здания и расположения столбов в натуре на участке строительства. Разбивку следует производить с использованием точных геодезических приборов – теодолита, нивелира, лазерного уровня, построителя точек и лазерного дальномера, также используют метод диагоналей.

Совет:  Так как от точности разбивки осей будет зависеть правильность всей последующей постройки (по СП 126.13330 «Строительная геодезия» допускается погрешность при разбивке не более 10 мм), то если нет навыков обращения с такими приборами, лучше обратиться к специалистам-геодезистам.

Оси здания закрепляются на участке с помощью обносок, которые забиваются в грунт на расстоянии 1,5 – 2 метра от края траншей или котлована и выравниваются по единому уровню с помощью нивелира или лазерного уровня. После закрепления осей на обносках можно по мере надобности натягивать разметочные шнуры, которыми отмечают оси здания, наружные и внутренние грани лент и столбов.

Подробно про разметку тут: ссылка.

Копка ям под столбы

После разметки осей здания и мест расположения столбов и траншей приступают к откопке ям для столбов. Глубина заложения и размеры столбов должны быть определены ранее при расчете фундамента. В случае, когда по расчету габариты подошвы столба позволяют при откапывании разместиться в яме и работать там, стенки ямы можно сделать вертикальными. Если же габариты подошвы небольшие, то ямы откапывают с откосами. Вынутый грунт следует складировать поблизости от котлована – он понадобится в последующем для обратной засыпки.

На дно ямы укладывается опалубка для подошвы — пленка с запуском на стенки на дно, рубероид по кругу, который прикрепляется к стенке обычными гвоздями. Опалубка нужна чтобы бетон не пересыхал.

Армирование столбов

Изготовление каркасов и сеток для армирования столбов. Столб армируется пространственным каркасом на всю высоту, и сеткой, которая укладывается по подошве. Для вертикальных стержней каркаса следует использовать арматуру диаметром 12—14 мм класса А3 по старой маркировке или А400 по новому стандарту. Длина каркаса принимается с учетом того, что стержни должны выступать над верхней плоскостью столба на 250 мм для связи с лентой, и быть загнуты снизу для установки на сетку подошвы. Для поперечных хомутов пространственного каркаса можно применять арматуру диаметром 6 или 8 мм класса А1 (А240).

Для пространственного каркаса достаточно 4-х стержней, нижние концы которых необходимо отогнуть под прямым углом на 200 мм каждый для установки на сетку и привязки к ней. Хомуты устанавливаются через 300 мм по высоте каркаса. Для сетки нужно использовать арматуру диаметром 10—12 мм класса А3 (А400), стержни которой связываются с ячейкой 150х150 мм. Все соединения стержней между собой и с хомутами осуществляются с помощью вязальной проволоки. Снизу под сетку устанавливаются пластиковые проставки («стаканы»).

Заливка подошвы

На дно ямы укладывают арматурную сетку с привязанным к ней вертикальным пространственным каркасом. Сетка должна быть уложена на специальные инвентарные пластиковые подкладки, обеспечивающие защитный слой бетона.

Нижняя часть заливается бетоном на проектную толщину, обязательно используется глубинный вибратор для уплотнения смеси. Каркас перед бетонированием  надежно фиксируют путем укладки поверху ямы доски, которую прижимают к грунту кирпичом или другим грузом, а стержни каркаса привязывают проволокой к этой доске.

Опалубка под столбы и засыпка

Для изготовления опалубки под столбы используют деревянную доску, фанеру, листы ДСП или ОСП.

Важно! Так как для приготовления бетона используется щебень, песок, цемент и вода, то в составе готовой бетонной смеси образуется так называемое цементное молоко – жидкая субстанция цемента в воде. Если залить бетон в яму без опалубки, что иногда допускают неграмотные строители, то цементное молоко будет просачиваться в грунт, ухудшая тем самым прочностные качества бетона. Поэтому все бетонные конструкции должны сооружаться в надежной опалубке, даже если столб без уширения внизу.

Поверх армокаркаса устанавливается, ранее изготовленная опалубка. Сверху она закрывается пленкой, которая по периметру крепится строительным степлером. Пленка нужна, чтобы в опалубку не попал мусор и грунт.

Далее производится обратная засыпка с послойным трамбованием и проливкой водой через каждые 15 см ручной трамбовкой — брус с перекладиной.

Заливка столбов

Немного песка и пыли все же попадет в опалубку при засыпке, чтобы удалить грязь можно воспользоваться старым пылесосом.

Для заливки нужно использовать бетон класса В15—В20 или марки М200—М250. Если бетон замешивается на площадке, необходимо строго выдерживать пропорции смешиваемых компонентов. Для приготовления бетона в бетономешалке следует придерживаться следующих соотношений: для бетона В15 – 1 мешок цемента : 6 ведер песка емкостью 10 литров : 14 ведер щебня : 4 ведра воды. Для бетона В20 соответственно: 1 мешок цемента : 5 ведер песка : 12 ведер щебня : 3,5 ведра воды.

Подробно про пропорции бетона здесь.

Совет:  В первую очередь следует залить столбы, расположенные на углах дома и пересечениях стен. При этом нужно особенно тщательно выверить правильность установки опалубки и каркасов. После заливки бетоном и схватывания на выступающую арматуру крайних столбов можно натянуть разметочные шнуры и по ним регулировать установку опалубки и каркасов промежуточных столбов.

Заливку бетоном столбов нужно выполнять послойно, слоями в 300—400 мм, уплотняя каждый слой глубинным вибратором.

После заливки столбы укрываются той же пленкой, которая была использована ранее для закрытия от мусора.

Гидроизоляция

Поверхности столбов, соприкасающиеся с грунтом желательно гидроизолировать. Это делается с целью защиты от воздействия грунтовой влаги, которое может привести к коррозии и постепенному разрушению бетона и арматуры. Если опалубка снимается для повторного использования, то поверхности столбов покрывают битумной мастикой за два раза, при этом обратная засыпка не производится, но каркасы опалубки должны быть выполнены более прочными. В случае, когда опалубка не снимается, следует предварительно покрыть мастикой поверхности опалубки.

Траншеи под ленту

После того, как все столбы будут залиты бетоном, откапывают траншеи под ленту. Сечение ленты определяется расчетом при проектировании. В зависимости от конструкции стен дома ширина ленты может быть в пределах 300—500 мм, а высота 300—400 мм. Поэтому траншея выкапывается шириной в соответствии с этими размерами, глубина с учетом толщины щебеночной подушки и проктной высотой цоколя. Например, если сечение ленты 400х400 мм, то ширина траншеи должна составлять 450 мм с запасом для установки опалубки, а глубина – 200-300 мм с учетом щебеночной подушки толщиной 200 мм и слоя пенопласта толщиной 100 мм.

Щебеночная подсыпка осуществляется с тщательным уплотнением поверхностной трамбовкой.

Если грунт непучинистый (песок), то поверх слоя щебенки укладывают слой неплотного пенопласта 100 мм. Он служит демпфером при работе ростверка на изгиб, лента получается висячей (опертой на столбы), это принципиальный момент конструкции, так как если опереть ленту на грунт, то столбы как бы повиснут в грунте и получится не столбчато-ленточный фундамент, а ленточный мелкозаглубленный, рассчитывать его нужно соответствующим образом. Возникает вопрос, зачем тогда вообще столбы?

Если же грунт пучинистый (глина), то делается не щебеночная отсыпка, а песчаная, которая удаляется после заливки ленты, в результате образуется воздушный зазор. Получается висячий ростверк, работают столбы, все как и положено.

Подробно: Какой грунт пучинистый а какой нет.

Опалубка ленты

Опалубку под ленты изготавливают из доски или листовых материалов – ДСП, ОСП, фанеры, из которых собирают щиты. Вначале по шнуру устанавливают крепеж из брусков, которые забивают в грунт по краям траншеи с шагом 800—1000 мм. К стойкам крепят щиты, которые дополнительно скрепляют поверху проволочными стяжками или деревянными брусками, а со стороны наружных стенок упорами. Опалубку изнутри обтягивают полиэтиленовой пленкой – это защитит от просачивания цементного молока.

Армирование ленты

Каркас собирается из 4-х или 6-ти рабочих стержней, два (три) из которых должны быть расположены в нижнем поясе ленты, два (три) в верхнем поясе, и хомутов, скрепляющих рабочую арматуру через 400 мм по длине. Количество рабочих стержней зависит от ширины ленты: если балка шириной 300—400 мм, то достаточно 4 стержня, если 500 и более, то необходимо использовать 6 стержней. Для рабочей арматуры применяются стержни диаметром 12—14 мм класса А3 (А400), для хомутов – диаметром 6 мм класса А1 (А240). Каркас изготавливается секциями длиной по 4—6 м, которые укладываются в опалубку с нахлестом, величина которого должна составлять не менее 40 диаметров арматуры. Если арматура диаметром 12 мм, то величина нахлеста должна быть – 480 мм. Места стыков соединяются вязальной проволокой.

Внешние углы и примыкания не допустимо армировать простым загибом арматуры, обязательно перевязывать П-образными и Г-образными хомутами, как на схеме ниже.

Чертеж правильного армирования углов и примыканий ростверка.

Примыкание столба и ростверка перевязывается как на схеме ниже.

Схема соединения арматурных каркасов столба и ростверка.

Подробно: Как правильно армировать ростверк.

Бетонирование ленты

После установки каркасов необходимо отметить на внутренней поверхности опалубки верхнюю плоскость конструкции, которая будет служить ориентиром при бетонировании. Разметку делают с помощью нивелира или лазерного уровня и разметочной ленты – ее прикрепляют к опалубке строительным степлером.

Заливку бетоном желательно произвести за один прием, для чего следует заказать сразу весь нужный объем на заводе с доставкой миксером. В этом случае гарантированно будет обеспечена нужная марка бетона М200 или М250. При заливке нужно использовать глубинный вибратор для уплотнения смеси, после заливки загладить поверхность конструкции с помощью терок.

Распалубка и гидроизоляция

Снимать опалубку можно после достижения бетоном 70 % проектной прочности. При теплой погоде это происходит через 2—3 недели после заливки.

Важно: Во время набора бетоном прочности необходимо за ним ухаживать: накрывать фундамент полиэтиленовой пленкой, при жаркой погоде периодически поливать водой, не допуская растрескивания поверхности конструкции.

После снятия опалубки боковые поверхности монолитной ленты необходимо покрыть в два слоя битумной мастикой для гидроизоляции.

Типичные ошибки

При устройстве ленточно-столбчатых фундаментов допускают следующие типичные ошибки:

• считают ленту частью фундамента, которая работает так же, как и в обычном ленточном фундаменте, то есть передает нагрузку на основание. Это, прежде всего, приводит к ошибкам в расчете, а практически к подбору недостаточного количества столбов и неправильному определению площади подошвы;
• неправильная оценка грунтовых условий, характеристик грунтов, что также приводит к ошибкам в расчетах;
• неверное определение глубины заложения фундаментов и расположение подошвы столбов выше глубины промерзания грунта, что приводит к недопустимым деформациям вследствие морозного вспучивания грунта;
• недостаточное армирование рабочими стержнями сеток и каркасов, неправильный выбор диаметра и класса арматуры;
• неправильно перевязывают арматуру в углах и сопряжениях столбов и ростверка;
• несоблюдение рецептуры приготовления бетона, неправильный подбор соотношения компонентов;
• устройство столбов без опалубки.

Плюсом использования столбчато-ленточных фундаментов является определенный экономический эффект – удешевление по сравнению с обычным ленточным фундаментом, но только при самостоятельном выполнении большей части работ, так как трудоемкость выше. Минусом – ограниченность применения, невозможность сооружения под зданием подвала или погреба.

что это, технология, плюсы и минусы

Технология столбчатого фундамента подходит для временных построек и невысоких жилых домов, но с некоторыми строгими ограничениями. Важно учитывать состояние почвы и сделать правильные расчеты

Фото: Shutterstock

Разбираемся вместе с экспертами в плюсах, минусах и особенностях монтажа столбчатого фундамента.

• Что это
• Устройство
• Плюсы
• Минусы
• Виды
• Расчет
• Как сделать
• Комментарий эксперта

Эксперты в этом материале:

• Дмитрий Чунюк, заведующий кафедрой механики грунтов и геотехники НИУ МГСУ;
• Станислав Гапеев, технический специалист торговой сети «ТЕХНОНИКОЛЬ»;
• Вадим Сороколад, сооснователь строительной компании 101 GROUP.

adv. rbc.ru

Что такое столбчатый фундамент

Столбчатый фундамент — это тип основания зданий, смонтированный на сваях (столбах), которые принимают на себя нагрузку строения

(Фото: Shutterstock)

Столбчатый фундамент — это тип основания зданий, смонтированный на сваях (столбах), которые принимают на себя нагрузку строения. Ростверк — верхняя часть фундамента — связывает эти столбы и распределяет по ним вес здания. Он же предохраняет опоры от смещения и разрушения из-за тяжести.

Столбчатый фундамент не монтируют для массивных строений, при нестабильных грунтах и плывунах, а также высоком залегании грунтовых вод. Кроме того, он запрещен при серьезных перепадах уровня земли — более чем 1,5 м. Этот фундамент имеет преимущество перед ленточным: если почва промерзает, она вытесняет фундамент, в случае со столбами деформация будет минимальной по сравнению с монолитной лентой.

Вадим Сороколад, сооснователь строительной компании 101 GROUP:

— Все зависит от типа здания и инженерно-геологических условий площадки для строительства. Столбчатый фундамент применяется при возведении относительно легких зданий и, соответственно, небольших нагрузках на грунты основания. Хотя, я считаю, для строительства жилого дома лучше использовать свайный фундамент. Столбчатый фундамент используется обязательно в бесподвальных зданиях.

Вагонка: для чего нужна и как выбрать

Устройство столбчатого фундамента

Столбчатый фундамент чаще выбирают для небольших построек: навесов, бань, гаражей, террас, летних кухонь и беседок

(Фото: Shutterstock)

Столбчатый фундамент чаще выбирают для небольших построек: навесов, бань, гаражей, террас, летних кухонь и беседок. Для многоэтажного дома такой основы будет недостаточно. Этот фундамент состоит из опор, углубленных в грунт на 0,5–1,5 м.

Столбы возвышаются над землей на высоте 0,2–0,5 м. Их монтируют под основной тяжестью: в местах примыкания несущих стен, под будущими лестничными пролетами. Если длина постройки или предполагаемой комнаты больше 3 м, рекомендуется установить дополнительные промежуточные столбы.

Станислав Гапеев, технический специалист торговой сети «ТЕХНОНИКОЛЬ»:

— Столбчатый фундамент — это упрощенный вариант распространенного свайного фундамента или даже его прародитель. Однако столбчатый фундамент в отличие от свайного имеет большие ограничения по применению. В первую очередь, такой фундамент можно выбирать только под легкие каркасные дома и хозяйственные постройки. Например, он подойдет для домов из древесины. Для тяжелых домов с подвалом или погребом он не подходит. При этом основание и грунты не должны быть слабонесущими и зыбкими. Также такой фундамент нельзя устанавливать на наклонных поверхностях.

Плюсы и минусы жизни в деревянном доме

Плюсы столбчатого фундамента

Этот вид фундамента ценят за небольшую стоимость

(Фото: Shutterstock)

Этот вид фундамента ценят за небольшую стоимость. По сравнению с ленточным мелкозаглубленным, он обойдется дешевле в полтора-два раза. Основные качественные плюсы столбчатого фундамента:

• небольшой объем земляных работ;
• не требует утепления;
• при строительстве не используется тяжелая техника;
• монтируется быстро.

Станислав Гапеев уточняет, что один из главных плюсов такого фундамента — простота возведения.

Минусы столбчатого фундамента

Недостатки распространяются на особенности почвы и массивность строений, с которыми столбчатый фундамент несовместим

(Фото: Shutterstock)

Недостатки распространяются на особенности почвы и массивность строений, с которыми столбчатый фундамент несовместим. Кроме того, часто обращают внимание на следующие минусы:

• невозможно построить подвал;
• не подходит для домов выше одного этажа;
• не рекомендуется под строения из кирпича и бетона;
• нельзя монтировать в сложный рельеф, на склонах, торфяных и глинистых почвах.

Виды столбчатого фундамента

Столбчатый фундамент классифицируют в зависимости от материалов, из которых он сделан

(Фото: Shutterstock)

Столбчатый фундамент классифицируют в зависимости от материалов, из которых он сделан.

Деревянный

Дерево подходит для временных или максимально легких построек с небольшой нагрузкой. Оно идеально для бытовок, летних веранд с настилом и птичников. Для изготовления столбов дерево твердых пород сверху покрывают битумом. Во многих случаях, хоть и не всегда, дополнительно пропитывают креозотом.

Кирпичный

На таких основаниях строят одноэтажные дома. Но для этого берут только полнотелый керамический и силикатный кирпич. Их основной плюс — низкое влагопоглощение (не более 6%).

Монолитный железобетонный

Для столбов используют бетон марок В15 — В25. Для легких однолетних строений такого фундамента достаточно, но если планируете, что они прослужат дольше, отдавайте предпочтение армированному бетону.

Бутобетонный

В такой фундамент добавляют камень. Так он становится менее прочным, но и стоит дешевле. Бутобетонный столбчатый фундамент подходит для многих построек, в том числе бань и саун.

Сборный

Экономвариант из штучных материалов. Подойдут кирпич, бетонные блоки или бутовый камень.

Трубный

Современный вариант с предварительным закапыванием труб из стали, асбестоцемента или пластика. Внутрь укладывают арматурный каркас, а затем заливают бетон.

Кроме того, основание можно выбирать в зависимости от степени углубленности:

• незаглубленный фундамент монтируют под землю на 0,45–0,55 м. Он подходит для маленьких легких строений;
• мелкозаглубленный — 0,4–0,7 м от глубины промерзания. Если грунт прочный, фундамент будет устойчивым и долговечным;
• заглубленный — до 2 м. Оптимален как основание для дома и других фундаментальных строений.

Расчет столбчатого фундамента

Если вы укладываете фундамент самостоятельно, заранее проведите все необходимые расчеты либо обратитесь за консультацией к специалисту

(Фото: Pexels)

Вадим Сороколад считает, что для грамотных расчетов необходимо знать основы строительной механики и механики зданий: «Главная ошибка — отказ заказывать «геологию» (информацию о геологических и гидрологических условиях на отведенном под строительство земельном участке) и отказ обращаться к проектировщикам».

Если вы укладываете фундамент самостоятельно, заранее проведите все необходимые расчеты либо обратитесь за консультацией к специалисту. Он будет учитывать следующие параметры:

• ширина столбов должна быть больше ширины стены и ростверка на 10 см, они выступают за них с обеих сторон;
• опоры закладывают выше глубины промерзания;
• глубокие столбы монтируют, если внизу находятся плотные слои почвы; длина столбов при этом рассчитывается больше величины заглубления;
• удлинение столбов в высоту на 40–50 см для защиты стен от грязи и влаги.

Дмитрий Чунюк, заведующий кафедрой механики грунтов и геотехники НИУ МГСУ:

— Такие фундаменты работают только через подошву — горизонтальную плоскость, которой конструкция опирается на грунтовую основу, поэтому, зная примерную нагрузку от здания, площадь опирания столба на грунт и имея поверхностные представления о грунтах, вы сможете с помощью таблицы в строительных нормах рассчитать, какое количество столбов понадобится на погонный метр стены. Это СП 22.13330.2016 — основания зданий и сооружений.

Чем чаще вы поставите столбы, тем фундамент будет надежнее. Кроме того, понадобится более легкая конструкция ростверка, который объединяет верх этих столбов. Если ставить их редко, появятся большие изгибающие моменты. Соответственно, возрастут затраты: не на устройство самого фундамента, а на устройство ростверка, чтобы создать жесткую связь.

Станислав Гапеев:

— Можно самостоятельно в одиночку выполнять поэлементно каждую отдельную опорную точку. Земляные работы, как правило, это незначительное заглубление на 40–50 см. Затем закладываются столбы — например, из кирпича. Расстояние между ними обычно варьируется от 1 м до 3 м, это зависит от дома и от грунта. Столбы обязательно устанавливаются под несущие стены, по углам, в местах, где есть повышенные нагрузки.

Разница в фундаменте под разные постройки заключается только в весе самой постройки и особенностях грунта и ландшафта, от этого зависит количество и сечение столбов. Нужно понимать, какой вес способен держать грунт и какое сечение столбов требуется для нормальной эксплуатации.

Как сделать столбчатый фундамент

Как сделать столбчатый фундамент своими руками

Профессиональный строитель заложит долговечный столбчатый фундамент за один день. Если вы решили заниматься этим самостоятельно, следуйте инструкции:

1. Подготовьте территорию. Очистите и по необходимости выровняйте верхние слои почвы. Обычно снимают не менее 15 см, после чего требуется уплотнение (песок смачивают водой и тщательно трамбуют).
2. Сделайте разметку. Ориентируйтесь на заранее разработанный план. Наметьте на земле осевые линии стен здания.
3. Сделайте обноску — определите шнурами внутренний и наружный контуры. Углы должны быть строго 90 градусов.
4. Разметьте шнуром верх оголовков опор будущего фундамента. Здесь пригодятся нивелир или гидроуровень.
5. Выкопайте круглые ямы небольшого диаметра — до 40 см. Можно использовать ручные буры и технику, но в большинстве случаев достаточно обычной лопаты.
6. Выкладывайте опоры от двух рядов из четырех блоков. Для связки подойдет цементно-песчаный раствор. Открытую часть столбов можно оштукатурить.
7. Проведите гидроизоляционные работы в районе соприкосновения верхушек столбов с обвязкой. Для этого используйте рулонные и обмазочные материалы.

Станислав Гапеев:

— При самостоятельном монтаже нужно следовать технологии монтажа и делать расчеты. Для этого важно учесть состояние грунта. Часто игнорируется его несущая способность, недостаточное количество столбов или установка на наклонных поверхностях.

Комментарий эксперта

Столбчатые фундаменты сейчас достаточно популярны в малоэтажном частном строительстве, они используются для возведения зданий с небольшими нагрузками на основание

(Фото: Shutterstock)

Дмитрий Чунюк:

— Столбчатые фундаменты сейчас достаточно популярны в малоэтажном частном строительстве, они используются для возведения зданий с небольшими нагрузками на основание. Главные причины популярности — дешевизна и скорость возведения.

Такой фундамент можно сделать самостоятельно, но зачастую это приводит к деформациям зданий и потере устойчивости фундаментов. Как правило, когда такие фундаменты изготавливают самостоятельно, не учитывают свойства грунтов, на которых их возводят. Допустим, в глинистых и водонасыщенных грунтах зимой, во время морозного пучения, столбчатые или трубчатые фундаменты часто выдавливаются из грунта. А в связи с тем, что сооружения на таких фундаментах имеют маленькие нагрузки на основание, начинается неравномерное поднятие здания. Если под трубчатые фундаменты устанавливаются скважины, при разбуривании на дне этих скважин образуется шлам, то есть неуплотненный грунт. При передаче нагрузки он уплотняется, что также приводит к деформациям. Отдельные столбы уходят, происходит неравномерная осадка. Поэтому возводить столбчатый фундамент самостоятельно нежелательно. Лучше обратиться к специалисту или хотя бы иметь какое-то представление об инженерно-геологических условиях своего участка.

Заложение подошв столбчатого фундамента обязательно должно быть ниже глубины сезонного промерзания. Поэтому надо учитывать ее в зависимости от региона проживания. Если фундамент устанавливают в пылевато-глинистых пучинистых грунтах, то боковые пазухи надо засыпать песчаным грунтом либо песчано-гравийной смесью, чтобы избежать выпучивания по боковой поверхности.

Будьте в курсе важных новостей — следите за телеграм-каналом «РБК-Недвижимость»

пошаговая инструкция постройки с самого начала своими руками, комбинированный вариант

Выбор типа фундамента определяется, в первую очередь, характеристиками грунта. Там, где из-за его нестабильности нет возможности использовать классическую ленточную основу, часто прибегают к комбинированным системам. Этот вариант представляет собой столбчато-ленточный фундамент.

Особенности

Столбчато-ленточный фундамент сочетает в себе основные черты двух типов фундаментов — столбчатого и ленточного. Такой комбинированный вариант позволяет возводить достаточно тяжелые объекты на неустойчивых грунтах.

В роли опорных элементов в этой системе выступают сваи, которые забиваются в грунт ниже промерзания грунта и опираются на твердые слои грунта, минуя мягкие. Бетонное ленточное основание принимает на себя нагрузку объекта, равномерно распределяя ее между сваями. Лента связывает столбы, не оказывая давления на землю.

Эти типы оснований подходят для неустойчивых грунтов, подверженных пучинистости. В первую очередь это глинистые и мелкопесчаные почвы, органогенные почвы (заболоченные, торфянистые), предварительно дренированные и осушенные. Кроме того, использование свай позволяет вести строительство на участках с перепадом высот. Иными словами, использование свайно-фундаментного основания позволяет сделать пригодным для строительства практически любой участок.

Ленточный фундамент на столбах по своей организации аналогичен аналогу на сваях, однако для установки опор не требуется привлекать спецтехнику и бурить глубокие скважины. Это позволяет выполнить монтаж своими руками и уменьшить размер сметы.

Преимуществом столбчатых фундаментов является возможность строительства на «проблемных» грунтах, а также на участках с перепадом высот. Однако устройство такой системы требует точных расчетов.

При отсутствии таких навыков работы лучше доверить дело профессионалам.

Выполнение ленточного основания на столбах не предполагает большого объема земляных работ и дешевле свайных аналогов. Между столбчато-ленточным основанием и монолитной стяжкой должен сохраняться зазор, чтобы минимизировать влияние процесса пучения грунта на фундамент.

Создание фундамента на основе столбов не подходит для влагонасыщенных грунтов (участки, расположенные в низинах или вблизи водоемов, грунты с грунтовыми водами). Для таких участков лучше выбирать свайный фундамент с ленточным основанием.

С самого начала следует определиться с особенностями здания — его размерами, этажностью, используемыми технологиями. От этого зависит материал изготовления столбов, их количество и диаметр.

Обычно столбовые фундаменты в сочетании с ленточным применяются на неустойчивых грунтах и ​​предназначены для небольших одноэтажных домов с мансардой или двухэтажных объектов из легких материалов. Подходящими стеновыми материалами являются пеноблоки и деревянные конструкции (срубы), а также «каркасы», для возведения которых используются канадские и финские технологии.

Дома из газобетона также могут использовать мелкозаглубленный фундамент. А вот кирпичные аналоги требуют углубления столбов и увеличения прочности и диаметра столбов.

Материалы

Опорные колонны могут быть изготовлены из нескольких видов материалов.

Дерево

Доступный и простой в монтаже материал, который, однако, имеет наименьшую несущую способность и короткий срок службы. Этот вариант можно использовать в качестве фундамента для небольших террас, временных построек, коттеджей.

Оптимальным для деревянных столбов является диаметр 120-200 мм. Перед применением опоры необходимо просушить, покрыть водоотталкивающими и антисептическими пропитками. Это увеличит срок службы столбов. В качестве гидроизоляционного материала используется битумная мастика.

Кирпич

Кирпичные столбы очень распространены. Выкладывают мелкозаглубленные столбчатые основания квадратного сечения с шириной стороны 40-50 см.

Бетон

Бетонные элементы представляют собой монолитные или сборно-разборные основания на основе бетона, армированные стальными стержнями. Стандартное сечение в этом случае составляет 400 мм. Такой вариант подойдет в качестве основы для капитального строительства.

Трубы

Трубчатые элементы представляют собой металлические трубы, уложенные в землю и заполненные внутри бетонным раствором. В качестве армирования используется арматура.

Расчеты

Определение количества свай и их длины производится по расчетной документации. Для участков с достаточно устойчивым грунтом достаточно опор длиной 2500 мм. При строительстве объекта на неровной местности высота опоры учитывает перепады высоты грунта. При строительстве на сильноподвижном грунте высота опоры должна быть такой, чтобы она доставала до твердых слоев грунта плюс 15-20 см.

Количество опор можно рассчитать, сложив все нагрузки на фундамент. Для этого рассчитайте нагрузку (вес) 1 м3 стенового материала и умножьте этот показатель на количество кубов всего помещения. Этот коэффициент суммируется с весом пола, потолков, окон и дверей, кровли, а также внутреннего оборудования (мебели, отделочных материалов, оборудования, коммуникаций).

Далее коэффициент нагрузки умножается на коэффициент надежности (это постоянная величина по СНиП). Полученное число нужно разделить на значение несущей способности одной опоры.

Следует учитывать, что необходимо монтировать столбы в углах, точках пересечения перегородок.

Расстояние между столбами выдерживается в пределах 100-250 см. Чем тяжелее объект, тем меньше расстояние выдерживается между опорами. Не рекомендуется увеличивать шаг более чем на 250 см, так как в этом случае снижается прочность готовой постройки.

Для деревянных зданий рекомендуется ставить столбы с шагом 3 м, для зданий из пено- и газобетона — 2 м. Для кирпичных домов этот показатель составляет 1,5-1,7 м. Другими словами, для фундамента дома из пеноблоков среднего размера 9х8 м требуется не менее 16 столбов, а деревянного аналога таких же размеров – 12-14 опор.

Этапы монтажа

В целом строительство столбчато-ленточного фундамента делится на 2 основных этапа: создание системы столбов и заливка малозаглубленного конусообразного основания.

Создание проекта

Строительство любого типа фундамента начинается с создания проектной документации. Этой работе предшествуют геологические изыскания (наблюдение и анализ грунта для поиска оптимального типа фундамента). В проекте содержится информация о несущей способности столбов, их размерах, количестве.

Рассматриваемый тип фундамента может быть мелкозаглубленным и глубоким. В первом случае столбы погружают в землю на 40 см, во втором – на 50-70 см ниже уровня промерзания почвы. Выбор той или иной технологии зависит от типа грунта, наличия или отсутствия грунтовых вод, особенностей строящегося объекта.

Пошаговая инструкция установки не слишком сложна.

Подготовка участка

На данном этапе производится уборка мусора с участка, снятие кома плодородного слоя и выравнивание участка. На глинистых грунтах снимают верхний слой и насыпают слой песка, который утрамбовывают и выравнивают.

Разметка участка

Для этого используйте колышки и моток видимой веревки или нити. Нити необходимо натянуть на расстоянии, которое соответствует ширине будущей ленты фундамента. Важно следить за пересечением нитей в углах; она должна быть строго перпендикулярна. Разметку производят в местах прохода и пересечения внутренних перегородок, в углах, а также в местах, подверженных максимальным нагрузкам.

Создание траншеи и шпунтов под столбы

В месте расположения ленточного фундамента необходимо выкопать траншею глубиной около 400 мм. Ширина траншеи должна быть на 70–100 мм больше глубины.

В местах повышенных нагрузок (согласно проектной документации) делаются пазы, куда потом будут проседать опорные столбы. Их диаметр рассчитывается исходя из нагрузки на фундамент. Чем он выше, тем большего диаметра должны быть столбы. Для создания углубления используется сверло. Если углубление достаточно длинное, то сначала его выполняют дрелью, затем шурупом.

При закладке столбов на глубину более 100 см необходимо соорудить подпорки из прочных досок, которые предотвратят осыпание грунта. Если глубина фундамента менее 100 см, от использования подпорок можно отказаться.

На дно каждого углубления насыпается песок толщиной 10 см. При большей глубине заложения основания толщина песчаной «подушки» достигает 30-40 см.

Установка опор

На этом этапе стойки опускают в подготовленные углубления. Чаще всего используются трубы, которые заливаются бетоном. Предварительно трубы гидроизолируют, например, оклейкой двойным слоем рубероида. После этого трубы до упора уходят в углубления, после чего проверяется их вертикальная направленность.

Следующий этап – армирование трубы. Для этого используется каркас из арматурных стержней диаметром 12-14 мм и вязальной проволоки. Полученный каркас должен на 12-20 см выступать из трубы.

После этого готовится бетонный раствор, который предварительно заливается в свободное пространство между стенками углубления и трубами. Высота заливки около 20 см. Затем заполняется полость внутри труб.

После того, как раствор наберет необходимую прочность, приступайте к монтажу ленточной части. Сначала к выступающим из труб элементам арматуры необходимо приварить каркас из арматурных стержней и вязальной проволоки. Далее собирается опалубка, состоящая из досок шириной около 150 см и толщиной не более 40 мм. Вместо досок можно использовать фанеру, ДСП или листовой металл.

Внутренняя часть опалубки выстилается полиэтиленовой пленкой или специальной мембраной, которые выполняют функцию гидроизоляционного слоя, а также позволяют получить ровную и гладкую поверхность ленточного фундамента после распалубки.

После этого можно приступать к заливке бетона. Заливку следует проводить за один раз (максимальный перерыв в работе 2 часа) строго в горизонтальном направлении. Вертикальная заливка опалубки приведет к появлению швов и трещин в бетоне до затвердевания раствора.

При заливке важно исключить появление в растворе пузырьков воздуха, которые могут отрицательно сказаться на его прочности. Для этого используются вибропогружатели.

После этого бетону нужно дать время набрать прочность, предварительно защитив его укрывным материалом. Как правило, фундамент заливают летом, поэтому не исключена вероятность его пересыхания. Предотвратить это поможет периодическое увлажнение поверхности бетона в течение первых 1,5-2 недель твердения. В холодное время года рекомендуется прокладывать нагревательный кабель по всей поверхности бетона на весь период твердения.

По истечении указанного времени производится демонтаж фундамента, его гидро- и теплоизоляция. Оставшееся пространство траншеи засыпается грунтом, после чего можно приступать к остальным работам.

Информацию о том, как рассчитать столбчато-ленточный фундамент, смотрите ниже.

Автоматизированное армирование ленточного фундамента v1.0 в ALLPLAN

Автоматическая полоса Армирование фундамента

Было бы неплохо иметь инструмент для «ленточного фундамента», без необходимости стены, к которой можно прикрепить фундамент. Мы понимаем, что многие люди моделируют ленточные фундаменты как опорные плиты, делая наброски контуров каждого элемента. Пользователям было бы проще и легче задать ширину и глубину ленточного фундамента, а затем щелкнуть между двумя точками, чтобы создать ленточный фундамент.

приступим к делу

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними. ALLTO настроил дружественный интерфейс, и все, что вам нужно сделать, это ввести данные для создания ленточного фундамента. Работу можно выполнить за несколько минут.

Поперечный разрез

На вкладке « Поперечное сечение» можно определить защитный слой бетона, высоту, ширину и отметку дна фундамента.

Переключить слой между поперечным и продольным стержнем. И изменение оси позиционирования, чтобы упростить определение армирования.

Поперечный стержень

Поперечный стержень может быть штифтом или узким хомутом. Вы можете определить длину крюка, угол крюка и диаметр для Close Stirrup. Расстояние может быть определено для 3 областей с различным интервалом.

Продольный арматурный стержень

Продольный арматурный стержень может быть создан с помощью интервала или номера. Вы можете добавить хук и определить смещение, если это необходимо. Верхняя продольная арматура также поддерживается.

Для длинного ленточного фундамента задайте максимальную длину и длину внахлестку, чтобы автоматически обрезать арматуру.

Боковая арматура

Также поддерживается боковая арматура.

Стартовая арматура

На вкладке «Старт» вы можете определить ширину стены, защитный слой бетона и стартовую длину.

• Вы можете выбрать 3 типа штифта стартовой арматуры, форму 1 L или форму 2 L.
• Можно выбрать, следует ли адаптировать начальный стержень к продольному стержню.

Сохранить и загрузить избранное

Вы можете сохранить введенные данные в качестве избранного файла для последующего использования. Загрузка любимого файла для быстрого определения всех входных данных.

Изменение, редактирование и обновление

Быстрое определение некоторых параметров с помощью кнопки.

• Выберите Фундамент и Стена выше, чтобы получить геометрию. Определены ширина, длина и высота позиционирования фундамента.
• Ширина стены определена, и стена размещена в центре фундамента.

Секция

Ленточный фундамент (ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн построены в центре над ними.

Маркировка

Дважды щелкните кнопку «Обновить» и введите имя позиции элемента PythonPart, который вы хотите обновить.

Настройка

• Настройка языка и единиц измерения
• Настройка марки стали и поперечного сечения
• Настройка слоя

Ускорьте работу инженеров-строителей

По вашему запросу

Все, что делает Engineer лучше

Персональная поддержка для защиты ваших преимуществ BIM

Мы ценим каждого клиента и стремимся удовлетворить потребности каждого человека и компании.
