Умный свет 3: монтаж выключателей Aqara.
В прошлой статье я рассказал о достоинствах и недостатков умных выключателей Aqara, сегодня расскажу об особенностях их монтажа в Российских реалиях.
Aqara — китайский бренд, и эти выключатели сделаны под китайские стандарты, а значит в теории должны монтироваться в квадратные китайские подрозетники. Выглядят эти подрозетники приблизительно так:
Если ремонт только предстоит, лучше конечно заранее закупиться такими подрозетниками. Только стоит заранее определиться какие у вас будут стены, подрозетники для гипсокартона конструктивно отличаются от подрешетников для бетонных стен. Даже если вы потом примете решение об установке выключателей под стандартные круглые подрозетники, они отлично встанут в эти квадратные, а вот «квадратные» выключатели установить в круглые подрозетники также легко не получится.
Классический выключатель Legrand Valena в квадратном подрозетнике.
Но если ремонт не планируется, а умный свет хочется здесь и сейчас, то придется немного «колхозить».

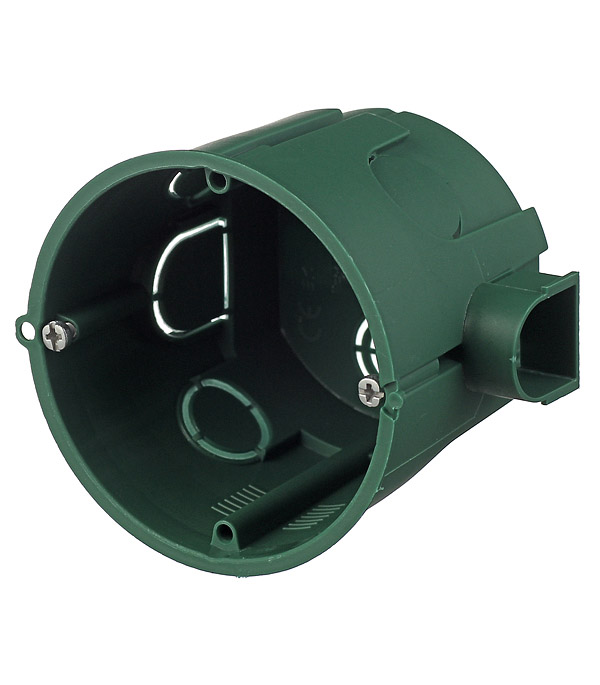

Итак: имеем круглый подрозетник и выключатель Aqara:
Пытаемся вставить, не входит:
Берем нож (выжигатель), паяльник, ножовку по металлу, лобзик) и начинаем резать:
Должно получиться как-то так:
Проверяем: все входит и выходит:
Для эксперимента выбран подрозетник для гипсокартона, крепления к стене должны располагаться сверху и снизу, крепления выключателя к подрозетнику — слева и справа, отверстия крепления в выключателе и подрозетнике при этом должны совпасть.
Демонтируем старый выключатель:
Примеряем новый подрозетник с выключателем, не входит:
Снова беремся за нож, и из круглого отверстия делаем квадратное:
Снова примеряем, входит:
Круглый подрозетник с вырезанными углами потерял жесткость, по этому установить его в отверстие, да еще и потом установить выключатель, оказалось довольно проблематично, в некоторых местах получилось довольно легко, кое-где никак не получалось. Выход — выбросить подрозетник и прикрутить выключатель саморезами или дюпель-шурупами по углам прямо к стене, конструкция выключателя это позволяет:
Если стена капитальная, а подрозетник плотно замурован, его извлекать не обязательно.
Берем острую стамеску и молоток, (есть также такой электроинструмент как бокорез) и выдалбливаем квадратное отверстие не извлекая подрозетник:
Если планируется, что выключатели будут управлять не обычными светильниками, а умными, то в подрозетнике эту линию соединяем напрямую, чтобы умная лампа была включена постоянно.
Если выключатель Aqara двух клавишный и без нулевой линии — то хотя бы одна клавиша должна управлять обычным светильником.
Если необходимо управлять одним выключателем двумя умными приборами — то необходимо выбрать либо версию с N проводом, либо беспроводную версию. В последнем случае вам не придется менять или переделывать подрозетник, беспроводную версию можно прикрутить к стандартным креплениям круглого подрозетника, либо вообще приклеить на комплектный скотч в любом удобном месте.
На сегодня всё, в следующей, думаю, заключительной части расскажу про настройку этих выключателей в колобке (Atom Homey) и в связке шлюз Xiaomi — Raspberry Pi — HomeKit.
