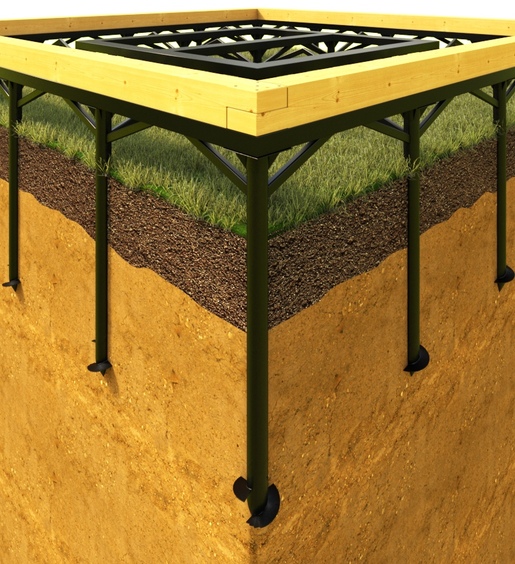

Фундамент из винтовых свай: преимущества и недостатки. Тимерлайн

Возведение любого объекта начинается с создания основания, то есть фундамента. При этом, если говорить о малоэтажном индивидуальном строительстве, то рассматривается в основном 3 вида конструкций: ленточный фундамент, плитный или свайно-винтовой. Независимо от того, какому виду предварительно отдано предпочтение, домовладелец должен внимательно изучить его с точки зрения достоинств и недостатков. Для примера, возьмем фундамент из винтовых свай.

Винтовой фундамент: плюсы

Проверено лично мной – опыт работ со сваями более 10 лет

Применим для любых грунтов, кроме каменистых

Это очень важное преимущество – винтовая свая-саморез монтируется в любой грунт, включая сложные. На основании своего практического опыта я утверждаю, что фундамент на таких опорах показан для зданий на песчаных, глинистых, болотистых почвах. Преимущество свайно-винтового фундамента, к примеру, над ленточным при сложном грунте – стойкость грамотно рассчитанного и правильно устроенного свайного поля к сезонным колебаниям, просадкам, эрозии.

Экономическая доступность – снижается себестоимость объекта в целом

Устройство фундамента, где, к примеру, берется очень популярная в индивидуальном строительстве винтовая свая СВС 108 108х300х2500 мм при равных условиях позволит троекратно сэкономить по сравнению с ленточной конструкцией. А по сравнению с плитной основой бюджет будет снижен в 5 раз.

Монтируется быстро без потери качества

Чтобы устроить фундамент под коттедж площадью 100 м2 моей профессиональной бригаде из 4 человек потребуется максимум 2 дня. Причем один день мы берем про запас, а в подавляющем большинстве случаев работа выполняется за один световой день. Для сравнения – бетонные аналоги требуют для порядка 30 дней.

Монтаж в любое время года

Винтовая свая саморезного типа ввинчиваться может при любых сезонных условиях. Даже снежный покров почвы и промерзание грунта при правильно производстве работ не уменьшит эксплуатационный потенциал основания.

Не требует отстаивания – возводить объект можно в тот же день

Неважно, выполнен винтовой фундамент с обвязкой из бруса, швеллера или с полноценным ростверком возведение стен можно выполнять сразу после завершения работ с опорами. В этом плане ни одна другая конструкция с ним конкурировать не может – ЖБИ изделия отвердевают не менее месяца.

Ввинчивание возможно ручными и механизированным способом

Непосредственно на объекте строительства определяется вариант физической реализации проекта устройства свайного фундамента. При этом учитывается целый ряд факторов: наличие подъездных путей для спецтехники, срок и время выполнения работ, самостоятельный монтаж или винтовой фундамент рядом с рекой под ключ.

Минусы винтовых свайных конструкций

От противников таких основания можно услышать следующие аргументы:

  • Грунт промерзает и вспучивается на отдельных участках.
  • Низкая устойчивость к коррозии.
  • Недостаточно высокий несущий потенциал.
  • Деформация вследствие подмывания свайного поля талыми или грунтовыми водами.

Нивелирование всех рисков и недостатков

На самом деле эти риски характерны только в том случае, если винтовой фундамент с обвязкой швеллером или другая его техническая вариация технически неправильно устроены. В первую очередь речь идет о грамотности расчетов оптимальной длины сваи и несущей способности опоры. Также важно понимать характер грунта – об этом информацию даст пробное ввинчивание сваи. И наконец, именно для противостояния морозного пучения грунтов предназначены режущие кромки винтовой сваи. Она доходит до плотных слоев, не подверженных пучению, а, следовательно, риск быть выдавленной теряет актуальность.

Фундаменты на винтовых сваях, строительство свайно винтового фундамента | СВФ Группа

Закажите свайно — винтовой фундамент Астер® в СВФ Группа!

Свайно — винтовой фундамент — отличное решение для любого загородного дома. А свайный фундамент, заказанный в СВФ — это гарантия надежности и долговечности вашей постройки!

СВФ Группа первый завод винтовых свай, который стал применять технологию изготовления фундамента на винтовых сваях для деревянного домостроения в России.

Этапы работы

  1. Мы обговариваем с клиентом все его пожелания. Нередко мы предлагаем использовать более экономичную, но не менее надежную технологию для дома на винтовых сваях.

  2. Наши специалисты разрабатывают план свайного поля с учетом всех особенностей участка.

  3. Перед монтированием винтового фундамента мы проводим исследование грунта с помощью полноценной технологии с применением контрольной сваи Астер®. Это позволяет определить в реальных условиях, какой тип сваи Астер® будет оптимальным, избежать возможных сюрпризов почвы и, соответственно, непредусмотренных расходов заказчика.

  4. Мы осуществляем ручной или механизированный монтаж свай Астер® на участке только после того, как предварительная работа будет завершена и согласована с клиентом. Конечно, работа начинается после подписания договора, чтобы обезопасить клиента от лишних затрат.

Фундамент на сваях

Думаете, что подобный фундамент вы сможете купить в любой другой компании? Нет! Ведь только на нашем заводе винтовых свай Вы:

  • купите сваи Астер® PRO улучшенной конструкции и закажете фундамент, изготовленный по усовершенствованной технологии;

  • получите официальный документ от нашего завода к каждой партии свай Астер®, удостоверяющий их качество;

  • станете обладателем фундамента на винтовых сваях, комплектующие к которому изготавливались с соблюдением всех стандартов качества и были разработаны и протестированы в самых жестких условиях;

  • получите не одну услугу, а целый комплекс, который включает в себя производство винтовых свай Астер®, исследовательскую работу и устройство фундаментов.



Принципы нашей работы

Механизированное завинчивание
винтовых свай

Надежность. Ваш винтовой фундамент будет прочен и надежен: перед заключением договора мы проводим нужные исследования и делаем вывод, сколько нужно свай для фундамента. Мы предпочтем лучше не заключать договор, нежели сделать свою работу плохо.

Ответственность. Вы получите фундамент на винтовых сваях для дома ровно с тем количеством свай Астер®, сколько вам необходимо, и ни одной больше. И даже если вы будете настаивать, мы приведем доказательства и факты, которые указывают на то, что количество свай может быть уменьшено, а ваши деньги — сэкономлены.

Эффективность. Хотите сэкономить? Не ищите, где вам предложат дешевый свайно-винтовой фундамент. Закажите у нас фундамент, который будет изготовлен по хорошей и запатентованной эконом-технологии.

Рассчитать стоимость фундамента

Различные типы свайных фундаментов и их использование в строительстве

Фундаменты можно разделить на мелкозаглубленные и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Использование свайного фундамента

Свайный фундамент в основном используется для передачи нагрузок от надстроек через слабые, сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамент и сопротивление горизонтальным нагрузкам. Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Поскольку свайные фундаменты несут большую нагрузку, их необходимо проектировать очень тщательно. Хороший инженер изучит грунт, в который закладываются сваи, чтобы убедиться, что грунт не перегружен сверх своей несущей способности.

Каждая свая имеет зону влияния на почву вокруг нее. Необходимо позаботиться о том, чтобы сваи размещались достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно по всей несущей их луковице почвы, а не концентрировались на нескольких участках.

Ниже приведены ситуации, когда можно использовать систему свайного фундамента.

  • При высоком уровне грунтовых вод.
  • Большие и неравномерные нагрузки от надстройки.
  • Другие типы фундаментов дороже или нецелесообразны.
  • Когда грунт на небольшой глубине сжимаем.
  • Когда есть возможность размыва, из-за его расположения вблизи русла реки или берега моря и т.д.
  • Когда вблизи сооружения есть канал или системы глубокого дренажа.
  • Когда выемка грунта невозможна на требуемую глубину из-за плохого состояния грунта.
  • Когда невозможно поддерживать траншеи фундамента сухими путем откачки или любым другим способом из-за сильного притока просачивания.

Классификация свайного фундамента

Целью свайного фундамента является передача и распределение нагрузки через материал или слой с недостаточной несущей способностью, скольжением или подъемной силой на более прочный слой, способный выдерживать нагрузку без ущерба смещение. Доступен широкий спектр типов свай для применения с различными типами грунта и конструкционными требованиями. Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по методу их строительства (смещение (забивка) или замена). (скучающий)).

Концевые опорные сваи:

В торцевых опорных сваях нижний конец сваи опирается на слой особо прочного грунта или породы. Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.

Опорные и висячие сваи

Висячие сваи :

Висячие сваи работают по другому принципу. Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи цилиндрической формы работает на передачу усилий на грунт.

Чтобы наглядно представить, как это работает, представьте, что вы вставляете твердый металлический стержень диаметром, скажем, 4 мм в ванну с замороженным мороженым. После того, как вы втолкнете его внутрь, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки в пломбире, тем большую нагрузку он может выдержать. Это очень похоже на то, как работает висячая свая. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.

Свайные фундаменты фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент называется «свайным», если его глубина более чем в три раза превышает его ширину. Свая — это, по сути, длинный цилиндр из прочного материала, который вдавливается в землю, чтобы служить устойчивой опорой для конструкций, построенных на нем.

Классификация свайного фундамента по влиянию грунта:

Забивные сваи:

Забивные сваи, также известные как свайные сваи, являются широко используемой формой фундамента здания, которая обеспечивает поддержку конструкций, перенося их нагрузка на слои грунта или породы, которые имеют достаточную несущую способность и подходящие характеристики осадки. Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента. Их также можно использовать в таких приложениях, как насыпи, подпорные стенки, переборки, якорные конструкции и коффердамы..

Забивные сваи

Буронабивные сваи:

Буронабивные сваи, также известные как сменные сваи, являются широко используемой формой фундамента зданий, которая обеспечивает поддержку конструкций, передавая их нагрузку слоям грунта или скалы, которые имеют достаточную несущую способность и подходящие расчетные характеристики. Буронабивные сваи — это сваи, в которых удаление грунта образует отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, следовательно, это «замещающие» сваи, а не сваи смещения, в которых грунт выталкивается путем забивания или завинчивания сваи. Буронабивные сваи применяют преимущественно в связных грунтах для устройства висячих свай и при устройстве свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как имеют минимальную вибрацию, ограниченное пространство над головой, отсутствие риска качки и необходимость изменения длины свай.

Буронабивные сваи

Винтовые сваи:

Фундаменты на винтовых сваях представляют собой тип свайного фундамента со спиралью возле носка сваи, чтобы сваи можно было ввинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево. Винтовая свая может иметь более одной спирали (также называемой винтовой), в зависимости от использования и грунтовых условий. Обычно указывается большее количество спиралей, если требуется более высокая нагрузка или встречается более мягкий грунт.

Винтовые сваи

Классификация по материалу конструкции свай:

Деревянные сваи:

Деревянные сваи являются старейшими из всех используемых в настоящее время свай. Обычно это сборные вытесняющие сваи, устанавливаемые забивным или, реже, вибрационным способом. Естественная конвергенция стволов свай позволяет получить относительно высокую несущую способность свай. При правильном применении они представляют собой высокоэкономичное, эффективное и безопасное решение для фундамента как для временных, так и для постоянных сооружений. Это можно обосновать рядом исторических построек, основанных на деревянных сваях, которые эксплуатировались тысячи лет. Деревянные сваи, применяемые для капитальных сооружений, пропитываются под давлением

Деревянные сваи

Стальные сваи:

Забивные стальные сваи устанавливаются с помощью ударных или вибрационных молотов на расчетную глубину или сопротивление. Вы можете установить полный набор забивных свай от трубчатых свай малого диаметра до стальных кессонов большого диаметра для поддержки вашего проекта. Забивные сваи эффективно приобретают геотехнические возможности, перемещая грунт вокруг ствола и уплотняя грунты у основания во время установки. Стальные трубы могут работать как с закрытыми, так и с открытыми концами. Энергия для забивания свай обеспечивается либо высокочастотным осциллирующим молотом, либо ударным молотом.

Стальные сваи

Бетонные сваи:

Бетонные сваи — это обычные структурные элементы фундамента, используемые для поддержки морских сооружений, таких как мосты, нефтяные вышки и плавучие аэропорты. Использование оффшорных структур все еще является довольно новым методом, и в этой области еще предстоит провести много исследований. Нагрузка на морское сооружение состоит из двух компонентов: вертикальных структурных нагрузок и боковых волновых нагрузок. Взаимодействие этих двух компонентов нагрузки оказывает значительное влияние на реакцию сваи и на то, как напряжения распределяются по свае. Кроме того, свая будет по-разному реагировать на небольшую структурную нагрузку и на большую структурную нагрузку.

Бетонные сваи

Способ установки свай

Сваи устанавливаются различными способами, каждый из которых выбирается в зависимости от необходимости. Различные факторы, влияющие на то, какой тип сваи вам понадобится, и способы ее установки, могут включать:

  • Глубина выемки
  • Материал, из которого сделаны ваши сваи
  • Угол, под которым забиваются сваи
  • Экологические проблемы, которые могут повлиять на местных жителей, флору или фауну

После того, как ваши потребности будут оценены, вы сможете решить, какой из двух наиболее распространенных методов установки свай вы будете использовать для своего проекта: перемещение или замена. Установка вытесняющих свай относится к методу забивания свай в землю без предварительного удаления грунта или другого материала. Установка сменной сваи относится к методу, при котором сначала выкапывается яма, в которую затем маневрирует свая.

Решения о типе приборов для испытаний свай под нагрузкой должны быть неотъемлемой частью проекта. Разработчик должен выбрать контрольно-измерительные приборы, имеющие достаточную точность для измерения требуемых данных. Постоянные приборы используются для сбора данных, касающихся напряженного состояния и поведения сваи в условиях рабочей нагрузки. Полезные знания можно получить с помощью постоянного оборудования не только о поведении конкретного свайного фундамента, но и об анализе и проектных предположениях в целом.

Критерии и методы выбора наилучшего типа свайного фундамента

Координация строительных и геотехнических работ. Полностью скоординированные усилия инженеров-геологов, инженеров-строителей и геологов должны гарантировать, что результаты анализа свайного фундамента должным образом интегрированы в общий проект фундамента. Эта координация распространяется на планы и спецификации, совещания перед началом строительства и строительство.

Соображения по отказу – Отказ конструкции или фундамента можно классифицировать как фактическое обрушение или функциональный отказ. Функциональный отказ может быть вызван чрезмерным отклонением, недопустимыми дифференциальными движениями, чрезмерной вибрацией и преждевременным износом из-за факторов окружающей среды. Для критических структур несоответствие функциональным требованиям может быть столь же серьезным, как фактическое разрушение меньшей структуры. Следовательно, проектировщики должны учитывать не только степень защиты от обрушения, но и влияние осадки и вибрации на функциональные характеристики.

Свайный фундамент в строительстве

Соображения безопасности — Факторы безопасности представляют собой резервную способность, которую фундамент или конструкция имеет против обрушения для данного набора нагрузок и расчетных условий. Неопределенные расчетные параметры и нагрузки требуют более высокого запаса прочности, чем требуется, когда расчетные параметры хорошо известны. Для большинства гидротехнических сооружений проектировщики должны иметь высокий уровень уверенности в параметрах грунта и свай и анализе. Следовательно, неопределенность в расчетных и проектных параметрах должна быть сведена к минимуму, а не требовать высокого коэффициента безопасности. Для менее значимых конструкций допускается применение больших коэффициентов запаса, если снижение неопределенности при расчете и проектировании путем проведения дополнительных исследований, испытаний и т.п. нецелесообразно.

Рассмотрение структуры грунта — Функциональная значимость и экономические соображения конструкции будут определять тип и степень программы исследования и испытаний фундамента, программы испытаний свай, анализа осадки и просачивания, а также аналитических моделей сваи. и конструкции. Для ответственных конструкций программа испытаний фундамента должна четко определять необходимые параметры для проектирования свайного фундамента, такие как типы и профили грунта, прочность грунта и т. д.

Источник информации и изображений – Vpgroundforce.com, engineering discovery, cedengineering.com, weebly.com, science direct,

Eiffel 101: Основные принципы свайных фундаментов

Свайные фундаменты можно разделить на две основные категории: мелкозаглубленные фундаменты и глубокие фундаменты.

Неглубокие фундаменты

Когда глубина фундамента меньше ширины здания, а также менее 10 футов, он считается мелкозаглубленным. Неглубокие фундаменты используются для поддержки конструкций, когда поверхностные грунты недостаточно прочны.

Глубокие фундаменты

Если глубина фундамента больше ширины здания, фундамент считается глубоким. Глубокие фундаменты позволяют передавать нагрузку конструкции с поверхности на более прочную почву или камень в глубоком грунте внизу.

Вот несколько дополнительных условий, которые потребуют глубокого фундамента:

  • Когда грунт у поверхности имеет относительно слабую несущую способность
  • Когда грунт у поверхности содержит расширяющиеся глины
  • Когда почва у поверхности уязвима для удаления в результате эрозии или размыва

Принципы фундамента из глубоких свай

Сваи представляют собой длинные цилиндры, часто изготавливаемые из стали или бетона, используемые для создания фундаментов. Свайный фундамент представляет собой ряд столбов (свай), заглубленных в землю для передачи нагрузок на более глубокий уровень недр.

Свайные фундаменты лучше всего использовать в двух случаях. Во-первых, если на поверхности строительной площадки имеется слабый слой грунта, то грунт не сможет выдержать вес новой конструкции, поэтому необходимо использовать сваи. Во-вторых, если поверхностный грунт не может поддерживать здание независимо от прочности грунта, необходимо использовать сваи. В обоих случаях фундаментные сваи будут переносить вес конструкции с поверхности почвы на более прочную почву или камень под ней.

Для установки свайного фундамента сваи сначала забивают на уровне земли, а затем забивают или вбивают в землю с помощью сваебойного копра. Сваи забивают в землю до отказа, после чего свая уже не может быть забита в грунт дальше. Этот метод установки свай является идеальным, поскольку он не нарушает поддерживающий грунт вокруг сваи и обеспечивает максимальную несущую способность каждой сваи.

Классификация глубоких свайных фундаментов

Сваи можно разделить на несущие сваи, висячие сваи, висячие сваи, набивные сваи, направляющие сваи и шпунтовые сваи. В зависимости от состава материалов сваи также можно разделить на деревянные сваи, бетонные сваи, песчаные сваи или стальные сваи.

Несущие сваи

Несущие сваи вбиваются в землю и опираются на глубокий грунт или камень под поверхностью. Подобно колоннам в доме, несущие сваи служат опорами для поддержки конструкции.

Висячие сваи

Висячие сваи можно использовать, когда нет достаточно прочного глубокого слоя для опоры несущей сваи. Фрикционные сваи длинные с шероховатой поверхностью для увеличения площади поверхности и сопротивления сваи. Висячие сваи используют трение грунта больше как клин, чтобы выдерживать вес конструкции выше.

Набивные сваи

Набивные сваи забиваются под наклоном, чтобы противостоять наклонным нагрузкам.

Направляющие сваи

Направляющие сваи создают перемычки для обеспечения стабильного фундамента для подводного строительства.

Шпунтовые сваи

Шпунтовые сваи используются для изготовления стен из шпунта и в качестве подпорной конструкции.

Общие размеры свайных балок глубокого фундамента

Сваи бывают самых разных размеров и стилей. Некоторые из наиболее распространенных размеров включают в себя:

  • W8: W8x18, W8x21, W8x24, W8x28, W8x31, W8x35, W8x40, W8x48, W8x58, W8x67

  • W10: Ш10х22, Ш10х26, Ш10х30, Ш10х33, Ш10х39, Ш10х45, Ш10х49, Ш10х54, Ш10х60, Ш10х68, Ш10х77, Ш10х88, Ш10х100, Ш10х112

  • W12: W12x26, W12x30, W12x35, W12x40, W12x45, W12x50, W12x53, W12x58 ,W12x65, W12x72, W12x79, W12x87, W12x96, W12x106, W26x120, W12x136, W12x152, W12x170, W12x190, W12x210, W12x230, W12x252

  • W14: W14x22, W14x26, W14x30, W14x34, W14x38, W14x43, W14x48, W14x53, W14x61, W14x68, W14x74, W14x82, W14x90, W14x99, W14x109, W14x120, W14x132, W14x145, W14x159, W14x176, W14x193, W14x211, W14x233 , Ш14×257, Ш14×283

  • Ш16: Ш16х26, Ш16х31, Ш16х36, Ш16х40, Ш16х45, Ш16х50, Ш16х57, Ш16х67, Ш16х77, Ш16х89, Ш16х100

  • Ш18: Ш18х35, Ш18х40, Ш18х46, Ш18х50, Ш18х55, Ш18х60, Ш18х65, Ш18х71, Ш18х76, Ш18х86, Ш18х97, Ш18×106, Ш18×119, Ш18×130, Ш18×143, Ш18×158, Ш18×175, Ш18×192, Ш18×211, Ш18×234

  • W21: W21x44, W21x50, W21x57, W21x58, W21x55, W21x62, W21x68, W21x73, W21x83, W21x93, W21x101, W21x111, W21x122, W21x132, W21x147, W21x166, W21x182, W21x201, W21x223, W21x248, W21x275

  • W24: W24X55, W24X62, W24X68, W24X76, W24X84, W24X94, W24X103, W24X204, W24X117, W24X131, W24X146, W24X162, W24x176, W24X146, W24X162, W24X17676, W24X146, W24X162, W24X17676, W24X146, W24X162, W24X17676, W24x146, W24X162, W24x176, W24x146, W24X162,

  • W27: Ш27×84, Ш27×94, Ш27×102, Ш27×114, Ш27×129, Ш27×146, Ш27×161, Ш27×178, Ш27×194

  • W30: Ш30х90, Ш30х99, Ш30х108, Ш30х116, Ш30х124, Ш30х132, Ш30х148

  • W33: Ш33×118, Ш33×130, Ш33×141, Ш33×152, Ш33×169

  • W36: Ш36×135, Ш36×150, Ш36×160, Ш36×170, Ш36×182, Ш36×194, Ш36×210, Ш36×232, Ш36×256

  • HP8: HP8x36

  • HP10: HP10x42, HP10x57

  • HP12: HP12x53, HP12x63, HP12x74, HP12x84, HP12x89, HP12x102, HP12x117

  • HP14: HP14x73, HP14x89, HP14x102, HP14x117

  • HP16: HP16x88, HP16x101, HP16x121, HP16x141, HP16x162, HP16x183
