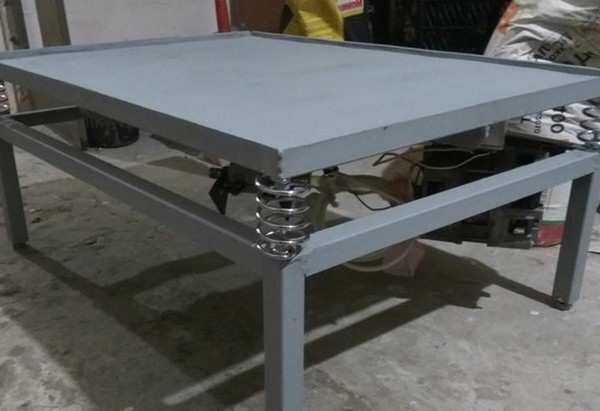

Вибростол своими руками для тротуарной плитки, чертеж вибростола для тротуарной плитки

Вибростол используется для повышения плотности и равномерного распределения бетонной смеси в форме. Такое оборудование стоит недешево. Но для домашнего производства плитки или бетонных блоков нет смысла покупать сложные и дорогостоящие конструкции.

Схема вибростола для изготовления тротуарной плитки и блоков

1 — опора стола, 2 — столешница, 3 — разъём электропитания, 4 — вилка электропитания, 5 — включатель вибраторов, 6 — амортизаторы, 7 — вибратор электромеханический

Как сделать вибростол для тротуарной плитки своими руками?

Размер оборудования зависит от формы изделий и объема работ. Оптимальные габариты столешницы для самостоятельного изготовления небольших партий тротуарной плитки — 700х700 мм. При изготовлении своими руками вибростола для блоков увеличьте длину столешницы до 2000 мм.

Здесь Вы можете ознакомиться с каталогом вибростолов для тротуарной плитки, реализуемых ООО ГК «ТехМаш».

Необходимые материалы представлены в таблице

Внимание: все размеры, указанные в статье, носят справочный характер и могут варьироваться в зависимости от мощности вибратора и габаритов стола.

Опора вибростола
Каркас		Ножки
Материалы	Размеры сечения	Материалы	Размеры сечения
Металлический уголок, швеллер или трубы любого профиля. Толщина 1,5 мм. Длина зависит от габаритов конструкции.	Полка уголка не менее 30 мм	Четыре отрезка трубы круглого или квадратного сечения. Толщина 1,5 мм. Длина зависит от высоты вибростола.	Ø труб круглого сечения 1,5–2″
	Ø труб круглого сечения от 1″		Квадратное сечение 44х44 мм
	Квадратное сечение от 25х25 мм
Болты для крепления амортизаторов (для лучшей фиксации на болты надевается резиновый шланг).	М14х40	Подошвы толщиной 1,5 мм	лист 55х55 х1,5 мм
		Уголок для перекладин	20 х20 х1,5 мм
Столешница
Материалы		Размеры
Листовое железо		Толщина 8–10 мм
Труба для рамки		Сечение 40х20 мм или 40 х40 мм
Швеллер для крепления двигателя		№ 8 (80х40 мм)
Гайки для фиксации амортизаторов		М12
Толстый прут для изготовления бортиков
Амортизаторы
Стальные пружины (6 штук)
В некоторых случаях применяют резиновые амортизаторы, обеспечивающие минимальную амплитуду колебаний.
Вибратор
Электродвигатель с дебалансом на 220 В

Порядок работы

Для работы потребуются:
• сварочный аппарат с мощностью, позволяющей сваривать металл толщиной 4 мм;
• электроды Ø 3 мм (для полуавтоматов — сварочная проволока Ø 0,8)
• болгарка;
• дрель;
• болты и гайки;
• рулетка.

Сборка основания

Работа начинается со сварки каркаса. Он изготавливается из металлического швеллера или уголка. Чтобы конструкция получилась достаточно жесткой и прочной, используйте уголки толщиной 1,5 мм и размером полки от 30 мм.

К каркасу привариваются четыре ножки, выполненные из трубы любого профиля (размеры квадратного сечения — 44х44х1,5 мм; диаметр круглого сечения — 2″, толщина — 1.5 мм).

Высота вибростола для изготовления тротуарной плитки подбирается индивидуально, в зависимости от предпочтений работающего. Для человека среднего роста (175 см) рекомендованная высота столешницы — 90 мм.

При необходимости высота стола может быть уменьшена до 60 мм. Это облегчает заливку бетона и снятие форм. Но следите, чтобы двигатель не касался пола.
Ножки должны быть одинакового размера, иначе крышка стола наклоняется и раствор при вибрации вытекает.

Для повышения прочности между ножек желательно приварить перекладины или распорки. Для них достаточно уголка с размерами 20х20х1,5 мм.

Важно: для устойчивости вибростола под ножки необходимо наварить «подошвы» — стальные пластины размером 55х55х1,5 мм, которые крепятся к полу болтами. Если вы не планируете передвигать вибростол, то забетонируйте ножки.

По углам каркаса привариваются штыри или болты М14х40, предназначенные для крепления амортизаторов. На них надевается резиновый шланг, фиксирующий и уплотняющий соединение.

Сбоку приваривается стальной лист для монтажа розетки и выключателя.

Сборка столешницы

Для рабочей поверхности желательно использовать стальной лист толщиной 8–10 мм. С обратной стороны столешницы приваривается рама, выполненная из трубы квадратного профиля с размерами сечения 40х40 мм. К рамке привариваются гайки для крепления амортизаторов.

Крышка стола должна иметь бортики, препятствующие сползанию форм во время работы вибростола.

К середине столешницы с обратной стороны приваривается швеллер, к которому прикрепляют вибратор.

Крышка стола должна быть гладкая. Впадины и выпуклости снижают качество поверхности плитки. Чтобы бетон равномерно распределялся по формам, при установке столешницы тщательно выставляйте уровень.

Амортизаторы

Амортизаторы передают на столешницу колебания, возникающие при работе двигателя. В качестве амортизаторов используются стальные пружины. Хорошо подходят пружины от мопеда, разрезанные на две части, от клапанов или амортизаторов автомобильного двигателя. Амортизаторы располагаются в каждом углу столешницы и по центру длинных сторон.

На раме станины привариваются болты или металлические штыри. Для надежности соединения на них надевается резиновый шланг — на высоте болтов амортизаторы стоят жестко, пружинит только верхняя часть соединения.

Высота крепежа составляет 1/3 от длины пружин. Амортизаторы привариваются к столешнице. Вместо болтов можно использовать металлические стаканы. В этом случае пружины вставляются внутрь.

Допускается и полностью неразъемное соединение: амортизаторы приварены одним концом к раме, а вторым — к рабочей поверхности.

Вибратор

Электродвигатель с дебалансом жестко закрепляется на столешнице. Для этого к обратной стороне рабочей поверхности приваривается швеллер, делаются четыре отверстия под болты. Крепится вибратор болтами через шайбы и граверы.

Мы рекомендуем использовать площадочные вибраторы ИВ-98 и ИВ-99. Это популярные модели, которые всегда имеются в продаже. При необходимости электродвигатель легко можно будет заменить. Для домашнего использования подойдет модель на 220 В.

Важно: при использовании моделей ИВ-98 или ИВ-99 амплитуда колебаний достаточно сильная, поэтому толщина столешницы — не менее 10 мм. В противном случае, необходимо утяжеление конструкции бетонными балластами.

В качестве вибратора можно использовать и бытовые электродвигатели (например, от стиральной машины) с самодельным эксцентриком. Они обладают меньшей мощностью, но выдерживают всего 20–30 циклов запуска.

Регулировка вибратора

Возмущающая сила в кН рассчитывается по формуле:

F = 30(Mс + 0,3Мб) / 1000

где, Мс — масса столешницы;
Мб — масса бетона.

Для уменьшения амплитуды колебаний измените вес или размер пластин дебаланса.

Прочее

Для защиты от коррозии окрасьте конструкцию грунт-эмалью по ржавчине «3 в 1». Покрытие наносится в три слоя. Краска быстро сохнет, не требует предварительной зачистки поверхности от ржавчины, устойчива к воздействию воды и масел.

Категория в каталоге:

Вибростолы для тротуарной плитки

Как сделать вибростол своими руками, чертежи

Главная

войти в систему

Добро пожаловат!Войдите в свой аккаунт

Ваше имя пользователя

Ваш пароль

Вы забыли свой пароль?

Политика конфиденциальности

восстановление пароля

Восстановите свой пароль

Ваш адрес электронной почты

Домой Инструменты Как собрать вибростол своими руками?

Содержание:

1 Принцип работы вибростола
2 Материалы и инструменты для работы
3 Последовательность проведения работ
- 3. 1 Заключение

Несмотря на свой «юный» возраст, тротуарная плитка набирает в нашей стране популярность. Причины этого понятны – материал предлагает отличные технические параметры, эстетичность, экологичность, а также более чем доступную цену. Плитку можно изготовить самостоятельно. В связи с тем, что покупка фабричного станка связано со значительными тратами, нами будет рассмотрена сборка вибростола в домашних условиях.

Принцип работы вибростола

Прежде чем переходить непосредственно к изготовлению вибростола, разберёмся, что это такое. Вибростол – приспособление, поверхность которого может совершать колебательные движения с заранее заданной частотой – порядка 3000 колебаний за минуту. Он может быть использован для производства тротуарной плитки и других изделий из бетона, по технологии вибролитья. С его помощью можно проводить следующие работы:

Трамбовать цементные, асфальтобетонные смеси с разными фракциями;
Изготавливать памятники, тротуарную плитку, подоконники, еврозаборы и прочее;
Производить пеноблоки.

Устройство вибростола для производства тротуарной плитки не отличается сложностью – основу составляет надёжная станина, сверху на которой крепится рабочая поверхность, удерживаемая посредством подвесов или пружин. Эта столешница — важнейший компонент, на ней располагаются рабочие формы с бетоном.

В нижней части станины устанавливается электродвигатель нужной мощности, с расположенным на валу эксцентриком. Последний отвечает за радиальное перемещение центра тяжести у мотора, что обеспечивает тому непрерывное вибрирование. Как правило, самодельный вибростол оснащают двигателями марки ИВ-99 или ИВ-98.

От мотора колебания передаются на рабочий стол, дальше к стальным и полимерным формам. Происходит постепенное оседание, уплотнение бетона, с одновременным выходом из него воздушных пузырьков. Это позволяет получить высококачественное изделие, невосприимчивое к нагрузкам и температурным колебаниям.

Материалы и инструменты для работы

Чтобы сделать вибростол нам потребуется:

Стальная труба;
Металлический уголок или профиль швеллерный 50х50 мм;
Стальной лист под столешницу;
Пластины из стали;
Электродвигатель требуемой мощности;
Стальные пружины или рессоры для обеспечения вибрации;
Крепёжные элементы – болты и шайбы;
Сварочный аппарат;
Болгарка;
Электродрель;
Измерительный и разметочный инструмент.

Последовательность проведения работ

Что же, переходим к изготовлению стола для производства тротуарной плитки. Для начала свариваем из швеллера или уголка его основание. Габариты вибростола любые – всё зависит от конкретной ситуации и предпочтений мастера, но наиболее часто они имеют размер 700х700 мм (смотрите чертежи для ознакомления). Важно, чем больше стол, тем мощнее должен быть двигатель. В качестве ножек можно использовать металлическую трубу – высота произвольная, главное, чтобы двигатель не касался пола.

Для большей устойчивости под ножки привариваем пластины. Впрочем, подобное решение актуально лишь для переносной вариации вибростола для изготовления тротуарной плитки, в противном случае ножки можно просто вкопать в землю и залить бетонным раствором.

По углам полученной станины, а также по центру продольных боковин устанавливаем стальные пружины. Их потребуется 6 штук, а взять их можно от клапанов. Устанавливать их следует в предварительно сваренные стаканы. Эти пружины и обеспечивают вибрацию при работе. Сверху на пружины мы укладываем стальной лист, толщиной от 8 мм, к нижней плоскости которого прикручиваем электродвигатель, дополнительно фиксируя его к уголку или швеллеру, расположенному поперёк вибростола. Поверх листа укладываем заранее подготовленные формы и заливаем их раствором. Готовые формы можно купить в любом магазине стройматериалов, а в случае необходимости их без проблем можно сделать самостоятельно.

Важно, чтобы мотор имел разбалансировку, иначе никакой вибрации не получится. Регулирование амплитуды колебаний достигается посредством вращения особого болта, зафиксированного в эксцентрике контргайкой.

Заключение

Мы с вами разобрались, как сделать простейший вибростол по производству тротуарной плитки своими руками. Особой сложностью сборка не отличается, главное заранее подготовить всё необходимое для работы, быть внимательным и терпеливым. Удачи!
