Как сделать фундамент без опалубки: преимущества, инструкция по заливке, рекомендации

преимущества, инструкция по заливке, рекомендации

Содержание

• Это полезно
• Самое первое
• Сам фундамент
• Вспомогательные рекомендации

Строя любой дом или иное здание, люди вполне закономерно стремятся сэкономить. И одним из важных шагов на этом пути выступает сбережение средств на стройматериалах. Возможно, ли вообще достичь путёвой экономии, используя фундамент без опалубки? Да, как показывает практика, сделать это реально, если учесть несколько моментов. Строительство, в фундаменте которого опалубка не используется, имеет определённые ограничения. В частности, таким методом можно возводить преимущественно капитальные дома (так как лёгкие конструкции будут слишком неустойчивыми).

Дом на земле без углубления

к содержанию ↑

Это полезно

Если надземную часть основания не делать, то это обеспечивает ряд важных преимуществ:

• Заливка фундамента без опалубки позволяет уменьшить затраты на производство работ и облегчить сооружение;
• Происходит удешевление самой конструкции;
• Становится допустим демонтаж здания, не затрагивающий его основание, которое может быть использовано в дальнейшем (то есть налицо оптимальное решение для временных периодически используемых конструкций).

Даже в суглинистой почве отказ от использования опалубки вполне оправдан. Чтобы избежать морозного выдёргивания из почвы, такой метод надо применять на достаточно увесистых конструкциях, которые не могут быть просто так выброшены. Снизить вероятность столь печального исхода поможет укладка рубероида либо пергамина по периметру траншеи.

Вместе с тем, закладка основания под линией промерзания исключает холодовое выталкивание и прочие негативные эффекты практически полностью. Типовой метод заливки безопалубочного фундамента своими руками в средней полосе России выглядит таким образом:

1. Сначала отрывается траншея под фундамент;
2. Внешние стороны её прикрываются клеёнкой;
3. На дно траншеи возлагается промытый песок слоем не меньше пяти сантиметров;
4. Собственно конструкция фундамента усиливается арматурой в два слоя сверху и снизу;

Заливка фундамента под дом, безотносительно того, используется ли опалубка или нет, допускается только цементами марок не ниже трёхсотой. Во всяком случае, именно их применяют опытные строители.

Заливка фундамента в траншею

к содержанию ↑

Самое первое

А именно, подготовительный этап, ещё до всякого строительства фундамента. Чтобы сделать его самостоятельно, и притом вполне хорошо, потребуется сначала оценить вероятную подмывку грунтовой водой. Не стоит пытаться делать такую оценку визуально или наугад. Ничего не поделаешь – придётся бурить либо делать шурф. Отказ от полноценного исследования особенностей участка может выйти боком.

Главная задача – определить глубину плодородного пласта. Он категорически не годится в качестве основания и потому должен быть снят полностью. Если грунт пучинистый везде, то надо совершенно весь его снять и заменить насыпным песком. А на влажных грунтах надо будет и сам фундамент поглубже загнать. При невозможности геологоразведки (по финансовым, чаще всего, соображениям), посмотрите на фундаменты и подвалы соседних домов, особенно тех, которые стоят уже давно – они покажут весьма точно, с каким грунтом придётся иметь дело и какие сюрпризы он преподнесёт.

Когда оценка произведена, кольями и натягиванием верёвок между ними проведём границы сооружаемых траншей, чтобы самим не запутаться. В готовой траншее дно обсыпаем песком, поверх которого кладётся арматура диаметром в сантиметр или чуть тоньше. Оптимально будет, если фундамент будет залит в один приём, что не только ускоряет процесс, но и повышает качество изделия (за счёт исключения внутренних стыков). Посмотрите и на то, чтобы почва была глинистая, плотная (в ней отказаться от опалубки наиболее рационально, так как осыпание будет меньше всего).

Траншею проделываем в глубину на восемьдесят сантиметров по минимуму и метр по максимуму. Чтобы изготовить фундамент своими руками, лучше выбрать период устойчивого тепла, когда погода является наименьшим препятствием в строительстве. Все договора о поставках бетона оформляйте письменно, дабы обеспечить большую стабильность и иметь доказательство при обращении с претензиями, взыскании ущерба по суду.

к содержанию ↑

Сам фундамент

Опыт строителей, наработанный в течение многих поколений, однозначен – весь объём фундамента должен быть уложен либо «одним куском за один раз», либо же горизонтально-послойно (но это уже не совсем стандартная ситуация). Поскольку от опалубки решено отказаться, с самого начала надо озаботиться и защитой фундамента против отсыревания (то есть, чтобы почвенная водица его не размывала). Одним из хороших вариантов, которые отработаны на практике десятков застройщиков, и неизменно показывают хорошие итоги, является технология защиты основания конструкции от сырости посредством экструдированного полистирола. Такое решение дороже пенопласта и рубероида, но отличается более высокими эксплуатационными качествами. Рассмотрим теперь подробнее одну из схем сооружения безопалубочного фундамента в деталях.

Ход действий пошагово (на примере основания ленточного типа)

1. Отчищаем выбранное пространство на два-три метра больше, нежели периметр основания. Ни провалов, ни выпуклостей на поверхности земли остаться не должно!
2. Размечая площадку под строительство, забейте в нужных местах колья, протянув между ними верёвки. Загонять палки или колья в землю надо с выводом их за пределы нужного участка, чтобы они не стали препятствием для земляных работ.
3. Траншея отрывается исключительно вручную. Только так можно добиться наибольшей ровности стенок, то есть наименьшего осыпания грунта вниз.
4. Днище разравниваем. Чтобы сделать это правильно, начиная с самой низкой точки, гидравлическим уровнем определите ноль, загоните в землю крепёж и растягивайте между ними нити. Подобный метод даст наивысшую ровность, несравнимую с визуальным определением уклонов и выпирающих мест.

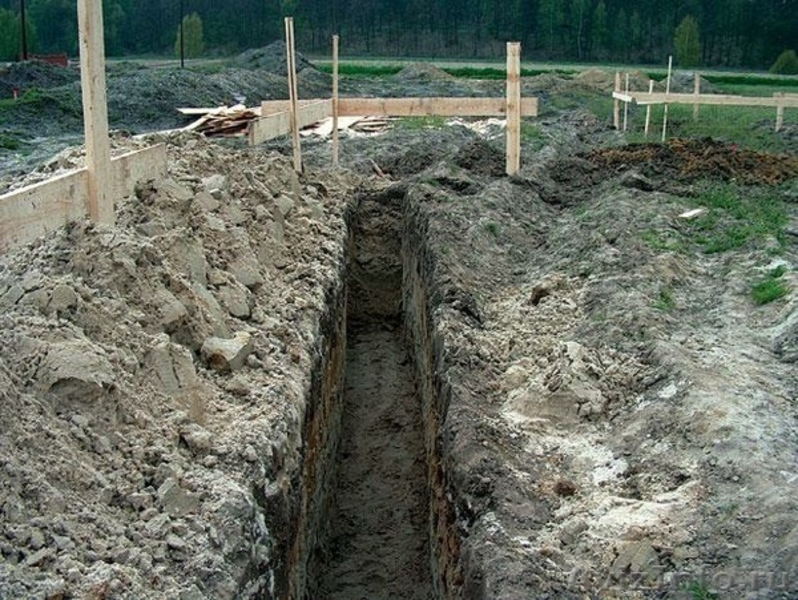

   Траншеи без опалубки – с заглублением

5. Песка на дно траншеи сыпем двадцать сантиметров. Перед трамбовкой его непременно следует смачивать (ещё до укладки, чтобы не превратилось в мини-болотце). Трамбовка может производиться как вибрационными плитами, так и (при их отсутствии) дубовыми, либо другого твёрдого дерева чушками.
6. Кладётся полиэтиленовая двухсотмикронная плёнка, по краям проклеиваемая скотчем. Это нужно, чтобы бетонное «молочко» не пропало прежде чем оно сработает на увеличение твёрдости конструкции. Насколько возможно, старайтесь брать рулон пошире: это позволит меньше проклеивать. Если уж надо склеивать стыки, то делайте это с двух сторон. Односторонняя проклейка образует полости, которые станут в жару источником промокания. Размякший скотч отлипнет, и образуется дырка. А если утратившая герметичность защита не спасёт от пересушивания стены траншеи, то это может привести даже к тому, что обрушится вся стена.
7. Одним скотчем и полиэтиленом не обойтись. Нужно класть поверх них рубероид, перехлёстывая его на стыках.
8. При необходимости строить фундамент без опалубки, когда идут дожди, вместо полиэтилена и скотча стоит прибегнуть к более капитальному решению – возвести поверх земли десятисантиметровый слой бетона. Вдоль стен используйте пятисантиметровый слой. Должно быть не менее пяти сантиметров от арматуры до грунта в любой плоскости.
9. Армирование, как говорит инструкция, обязательно делается и повдоль, и поперёк. Соединяйте арматуру только специальной проволокой, так как приваренные конструкции окажутся менее прочными на местах соединений и станут быстро разрушаться.

   Армирование безопалубной траншеи

10. Для самого фундамента берут тем более высокую марку бетона, чем холоднее на улице. Лёгкие бетоны (на основе керамзита либо шлака) надёжно защитят от ухода тепла.
11. Берите максимально очищенные компоненты раствора (и гравий, и воду, и цемент с песком), если делаете его самостоятельно.
12. Заказывая доставку бетона, работайте с его сливом только в защитных приспособлениях (очках, перчатках и прочной одежде, которую не жалко будет испортить), так как поток будет сильным. Старайтесь не лить бетон с высоты более полутора метров, чтобы слои не фрагментировались.

к содержанию ↑

Вспомогательные рекомендации

Чтобы сделать фундамент в земле без опалубки, понадобится и знание некоторых тонкостей. Например, при невозможности получить загиб стержня арматуры на повороте стены траншеи, возьмите стержень в виде буквы Г и стяните им рассоединённые концы (перепуск – 40 диаметров стержня). Как только бетон готов и уложен в фундамент, перекройте его сверху мешковой тканью на месяц, в крайнем случае – на три недели. Если стоит сушь, всенепременно надо подмачивать бетон, чтобы он не рассохся.

Глубину траншеи под кирпичную одноэтажную стену делаем самое меньшее полметра. В гаражах, а также при наличии погребов, подвалов, цокольных этажей требования к глубине заложения фундамента ещё выше.

Когда вроде бы всё готово, в зазоры между стенами траншеи и фундаментом (а они непременно будут, ввиду особенностей технологии безопалубочной заливки), насыплем песку, который нужно ещё смочить и уплотнить трамбованием. Но делать это следует с величайшей осторожностью, дабы не порвать и даже просто не поцарапать защиту стенок траншеи.

Вывод коммуникаций (в том числе канализации) делается ниже ленточного безопалубочного фундамента. Вентиляционные трубы нижнего яруса, проходящие через будущее основание, наполняйте песком, во избежание просачивания бетона.

Когда холодно, используйте для самостоятельного приготовления раствора согретую воду, а в жару, напротив, охлаждённую. Это позволит оптимизировать качество бетона и время его «схватывания».

Фундамент без опалубки в земле: можно ли заливать

Беседка на фундаменте, залитом в землю

Ленточный фундамент без опалубки применяется при строительстве небольших легких строений, в которых не предусматривается устройство подвального помещения. Это могут быть гаражи, летние кухни, сараи, беседки и т.п. Заливка фундамента непосредственно в подготовленную земляную траншею выполняется без установки опалубки, на устройство которой нужны дополнительные финансовые затраты. К тому собрать опалубочную систему считается трудоемким и длительным процессом, требующим немало времени, поэтому такой вариант устройства фундамента без опалубки будет недорогим, экономически выгодным.

Содержание

• Фундамент без опалубки
• Подготовка площадки
• Этапы производства работ
  • Земляные работы
  • Песчаная подушка
  • Гидроизоляция фундамента
  • Арматурные работы
  • Бетонные работы
  • Уход за бетоном

Фундамент без опалубки

При слове «фундамент» сразу возникает образ объемной громоздкой конструкции из досок, бруса или металлических щитов, которая впоследствии заливается бетонной смесью. Над изготовлением опалубочной системы приходится трудиться не один день и потратить немало вспомогательных материалов: гвоздей, проволоки, крепежей, металлической арматуры и других ресурсов. Если площадка планируемой постройки находится на твердых и сухих грунтах, лучшим вариантом будет безопалубочный способ устройства фундаментов. Смысл такого способа заключается в укладке бетонной смеси непосредственно в земляную траншею, стенки которой служат непосредственно границами бетонного массива залитого ленточного фундамента.

Строительство ленточных фундаментов жилых домов на неустойчивых песчаных грунтах с повышенной влажностью требует обязательной установки опалубки.

Положительные стороны ленточного фундамента без опалубки

Преимущества бетонирования фундамента без устройства опалубки очевидны:

• Экономия времени и трудозатрат ввиду исключения работ по сборке и монтажу опалубочной системы.
• Сокращение срока работы по созданию фундаментной конструкции.
• Выполнение работ не требует привлечение квалифицированных специалистов.

Устроить литьевой ленточный фундамент может любой домашний умелец – строитель.

Устройство естественной опалубки

При демонтаже постройки по каким-то объективным причинам ленточный фундамент, залитый в землю, можно использовать, как несущее основание для другого здания.

В зимнее время конструкции ленточного фундамента оказывается под значительным влиянием низких температур, происходит выталкивание и вспучивание грунтовых масс. Такие сезонные колебания создают риски возможной потери устойчивости ленты фундамента, уложенной непосредственно в земле.

Фактор неустойчивости – это единственный главный недостаток безопалубочного способа ленточного фундамента.

Подготовка площадки

Главный показатель подготовительного этана – это правильная оценка состояние грунтового основания. Если проигнорировать исследование почвы, то можно построить ненадежную фундаментную конструкцию, Иногда нет возможности профессионально определить категорию грунтов и сделать анализ почвы, в этом случае рекомендуется самостоятельно провести на площадке геологические изыскания. Для этого достаточно раскопать небольшой шурф или с помощью подручных средств, пробурить пробную скважину и сделать заключение о наличии грунтовых вод, толщине плодородной почвы, плотности грунтов.

После определения типа почвы и проверки состояния несущих грунтов можно приступать к расчистке площадки и вертикальной планировке территории. Завершающим этапом подготовительных работ будет разметка линейных размеров планируемого ленточного фундамента.

Этапы производства работ

Ленточный фундамент, залитый без опалубки

Технология заливки ленточного фундамента без устройства опалубки мало отличается от строительных работ по устройству классической фундаментной конструкции и производится в несколько этапов:

1. Земляные работы.
2. Устройство песчаной подушки.
3. Гидроизоляция.
4. Изготовление и установка арматурного каркаса.
5. Бетонные работы.

Выполнять фундамент в землю без опалубки лишь при положительной наружной температуре, в теплое время года. За это время можно провести весь комплекс работ, бетонная смесь наберет максимальную прочность, и фундаментная лента будет готова к эксплуатации для дальнейшего возведения здания.

Земляные работы

После проведения подготовительных работ наступает очередь разработки земляной траншеи под ленту фундамента.

Земляная траншея ленточного фундамента

В зависимости от уровня промерзания грунтов дно траншеи может находиться на глубине до 120 см. По строительным нормам и правилам ширина земляного основания должна быть на 300 мм шире толщины проектируемых несущих стен. Конфигурация траншеи повторяет контуры фундаментной конструкции.

Плодородный слой почвы аккуратно срезается и перемещается к месту складирования. Вдоль траншеи рекомендуется уложить куски листового материала – доски, фанеры, шифера. Это поможет защитить край земляной подготовки от осыпания и обрушения. Дно тщательно очищается от возможных корней деревьев и аккуратно зачищается от осыпавшейся земли.

Песчаная подушка

Схема конструкции монолитной ленты основания без устройства опалубочной системы

Дно зачищенной траншей заполняется песком на 100 – 150 мм, который равномерным слоем распределяется по всей горизонтальной поверхности траншеи. Песчаная засыпка выполет несколько функций:

• Амортизация равномерно распределенной нагрузки от бетонного массива ленточного фундамента.
• Сглаживание неровностей земляной поверхности и выравнивания дна траншеи.
• Создание дренажа для отвода грунтовой воды.

Песчаную подушку необходимо уплотнить с помощью ручной трамбовки или вибрационного катка.

Чтобы достигнуть наиболее плотного сцепления частиц песка, можно пролить песчаное основание водой и тщательно уплотнить. Получается ровное и плотное песчаное основание.

Гидроизоляция фундамента

Гидроизоляция ленточного фундамента без опалубки

После завершения работ по укладке песчаной подушки необходимо дно и стены защитить от попадания воды с помощью любого водонепроницаемого рулонного материала: рубероида, полиэтиленовой пленки. Это и будет гидроизоляцией траншеи, которую желательно уложить одним цельным куском или полотном. Стыки рулонного материала склеиваются скотчем или, в случае использования рубероида – проклеиваются битумной мастикой. Иногда в целях защиты от осыпания земляных масс, стены траншеи покрывают специальной пленкой – геотекстилем. Такое покрытие уместно применять, когда рядом с ленточным фундаментом произрастают деревья и кустарники.

Геотекстиль не позволит корням деревьев прорастать в теле фундамента.

Арматурные работы

Схема армирования арматурным каркасом

Заполнение тела бетона арматурным пространственным каркасом из стальной или композитной арматуры позволит значительно увеличить прочность ленточного фундамента и предохранить его конструкцию от усадочных трещин и деформаций. Арматурные стержни соединяются между собой вязальной проволокой. В качестве рабочих основных элементов применяют стержни более крупного диаметра от 10 до 16 мм с рифленой боковой поверхностью. Поперечные, или как называют строители «монтажные хомуты», выполняют из гладкой проволоки диаметром 5 – 6 мм. Пространственный армированный элемент можно собирать отдельно и в готовом виде устанавливать непосредственно в траншею.

В отдельных случаях допускается объединять сборку и монтаж одновременно, сразу в подготовленной траншее.

Бетонные работы

Бетонировать ленточный фундамент лучше всего в теплое время года, когда исчезнет угроза заморозков.

Бетонный фундамент без опалубки

По строительным правилам для фундаментных конструкций используют бетон не ниже класса В 15.Такая марка бетонной смеси хорошо воспринимает усилия от нагрузок несущих стен и крыши и считается наиболее оптимальной для обеспечения долговременной эксплуатации строения. Если конструкция фундамента имеет значительный объем рекомендоваться использовать покупной бетон, который специальной машиной – бетоновозом доставляется непосредственно на строительную площадку. Укладка автомиксером производится максимально быстро и избавляет от длительного процесса приготовления смеси вручную.

Заполнение бетоном происходит послойно и с обязательным уплотнением смеси строительным вибратором или штыковой лопатой.

Уход за бетоном

После заливки бетонный массив изредка поливают водой, а в жаркое время года укрывают полиэтиленовой пленкой. Под воздействием солнечных лучей под пленкой бетонная смесь проходит естественный процесс пропарки, который повышает прочностные показатели несущей способности ленточного фундамента. Из строительной практики известно, что бетон набирает свою прочность за 28 суток. Если несущие стены выполняются из материала с небольшим весом, например, из газосилита, то уже через 7 суток можно начинать их возведение.

МОЖНО ЗАЛИВАТЬ ФУНДАМЕНТЫ БЕЗ ФОРМ

Можно ли заливать фундамент без опалубки? Я часто вижу, как этот вопрос возникает у владельцев-строителей, которые пробуют свои силы в строительстве. Культура DIY в Австралии жива и здорова. Поездка на выходные на местный склад Баннингс тому подтверждение. При любом признаке ясной погоды вы можете быть уверены, что местная автостоянка Bunnings будет битком набита или забита любителями своими руками. Так можно ли заливать фундамент без опалубки? Давайте посмотрим…

Фундаменты в большинстве случаев можно заливать без опалубки, а в некоторых случаях это не только допустимо, но и желательно. Однако бывают случаи, когда формы могут потребоваться. Однако, как правило, если расчет бетонной смеси был составлен с расчетом на то, что она будет укладываться непосредственно на землю, и в фундаменте предусмотрено достаточное покрытие для арматурного стержня, допускается заливка фундамента без опалубки. Формы могут потребоваться для фундаментов, расположенных на песчаных грунтах и/или в местах, где фундамент находится выше естественного уровня земли.

Для тех, кто более заинтересован в деталях, давайте рассмотрим случаи, когда заливка фундамента может быть предпочтительнее без опалубки, и случаи, когда это не так. Мы также рассмотрим влияние на структурное поведение фундамента и то, как оно связано с тем, были ли предусмотрены формы во время строительства или нет.

Строительство фундамента в реальном мире

Строительная документация и проект часто отражают сценарий идеального мира. Особенно это касается строительства фундаментов. Фундаменты могут быть отлиты непосредственно в землю (грунт) или снабжены опалубкой по краям.

В любом случае структурный чертеж может указывать на то, что фундамент выглядит чистым, четким и нетронутым. Вот типичная деталь фундамента, которую вы можете найти в наборе чертежей конструкций (в зависимости от вашего проекта)…

Типичная деталь фундамента, которую вы можете увидеть в наборе чертежей конструкций (изображение часто указывает на то, что фундамент сформирован, а не отлит против земля).

Тот же самый фундамент, построенный в реальном мире, может в конечном итоге выглядеть примерно так…

Реальное представление заливки фундамента без опалубки (т. е. бетона, отлитого непосредственно на землю)

Выглядит более простовато и менее утонченно. Однако до тех пор, пока достигаются минимальные конструктивные размеры (минимальная глубина фундамента, ширина, глубина фундамента и защитный слой арматуры), то, что его немного уродливый вид не будет отрицательно влиять на его конструктивные характеристики. Это представление художника о том, как может выглядеть фундамент, отлитый прямо на землю (без форм).

Если вам интересно, что представляет собой серая штриховка непосредственно под основанием в этом конкретном примере, это слой слепящего бетона. Чтобы узнать больше о глухом бетоне и для чего он используется в строительстве (и нужен он вам или нет), взгляните на ЭТУ статью.

Почему может быть желательна заливка фундамента без опалубки.

Заливка фундамента без опалубки может быть не только проще в строительстве, но и может дать лучший конструкционный результат, в зависимости от деталей фундамента и нагрузки, которую он выдерживает.

Некоторые опоры необходимы для поддержки элементов боковой устойчивости. Элементы боковой устойчивости — это те элементы внутри здания, которые предназначены для поддержки горизонтальной нагрузки, воздействующей на конструкцию. Горизонтальная нагрузка может быть приложена к конструкции от ветра, землетрясения, удара и т.д.! (чтобы узнать больше о системах боковой устойчивости в зданиях и о том, как они работают, ознакомьтесь с ЭТОЙ статьей).

Фундаменты, выдерживающие значительную боковую нагрузку, могут опираться на пассивное сопротивление сбоку фундамента со стороны прилегающего грунта, чтобы удерживать их на месте. Чтобы лучше представить это, давайте воспользуемся нашим предыдущим примером фундамента и приложим горизонтальную нагрузку к опорной колонне…

Фундамент, поддерживающий горизонтальную нагрузку за счет комбинации пассивного сопротивления грунта боковой стороне фундамента и трения между основанием фундамента и поверхность почвы.

Как мы видим, действие горизонтального сдвига на колонну поддерживается за счет комбинации пассивного сопротивления грунта со стороны фундамента, а также поперечного трения между основанием фундамента и поверхностью почвы. (здесь мы пренебрегаем номинальным опрокидывающим моментом, который также будет создаваться в этой системе для простоты).

Важным компонентом является горизонтальное пассивное сопротивление грунта со стороны фундамента. В некоторых случаях это может составлять большой процент поперечной устойчивости фундамента при горизонтальном сдвиге. Для достижения наилучшей пассивной несущей способности грунта на этом стыке идеально, чтобы грунт был как можно более ненарушенным. Здесь желательна заливка фундамента непосредственно на почву (т. е. заливка фундамента без опалубки).

Если котлован для фундамента «перекопан», то предусмотрена опалубка, которая оставит зазор между боковой поверхностью фундамента и естественным грунтом. Этот зазор лучше всего заполнить цементно-песчаной смесью или… бетоном. Это добавит ненужный шаг в процесс строительства.

Однако в некоторых случаях заливка фундамента без опалубки нежелательна или нецелесообразна.

Очевидным случаем являются ситуации, когда часть фундамента находится выше естественного уровня земли. В этом случае влажный бетон потребует опоры выше естественного уровня земли и введения опалубки.

В некоторых случаях из соображений безопасности могут потребоваться формы. Для очень больших и глубоких фундаментов может потребоваться дополнительная выемка грунта. Это может обеспечить безопасность рабочих, работающих на земляных работах. В связи с этим, очень глубокие опорные основания плота обычно сооружаются с опалубкой (эти опоры могут иметь глубину более 2 м или 6,5 футов!). Это может предотвратить проблемы безопасности, вызванные обрушением котлована во время строительства.

Что следует учитывать при заливке фундамента без опалубки

Вот краткий контрольный список вещей, которые следует учитывать, если вы хотите залить фундамент без опалубки…

1. какие допущения содержатся в проекте. Может быть определенная конструктивная причина того, требует ли фундамент опалубки или нет.
2. Если опалубка не используется для облегчения конструкции фундамента, необходимо принять дополнительные меры для обеспечения соблюдения минимальных конструктивных размеров (включая толщину, ширину, длину, глубину фундамента и покрытие до арматурного стержня).
3. Поставщик бетона должен быть уведомлен о том, что бетон предназначен для укладки непосредственно на почву. Это может изменить их предположения о дизайне смеси.
4. Для очень больших и глубоких фундаментов необходимо учитывать безопасность. Если почва песчаная и не может оставаться стабильной для предлагаемой глубины вертикальной выемки, это может представлять угрозу безопасности для тех, кто работает в котловане фундамента. В этих случаях следует проконсультироваться с инженером-геотехником на объекте. Если грунт не может адекватно выстоять во время раскопок на требуемой глубине, может потребоваться рассмотреть возможность перекапывания. Это может затем вызвать необходимость в формах, которые должны быть предусмотрены для фундамента.

Дополнительная литература

Если эта статья показалась вам интересной и вы хотели бы узнать больше об основаниях и фундаментах, вам также будет полезно прочитать следующие статьи…

Вот так:

Нравится Загрузка. ..

Варианты опалубки для бетона | For Construction Pros

Бетонная опалубка, представляющая собой альтернативу пиломатериалам, продолжает проникать на рынок.

12 февраля 2020 г.

Эми Вундерлин

Использование кронштейнов Rapid Form Brackets при строительстве четырехэтажного офисного здания устранило потребность в примерно 720 кронштейнах два на четыре по цене 4800 долларов. Кроме того, подрядчик оценивает экономию трудозатрат в размере 26 800 долл. США.

Инновационный бетон

В течение многих лет подрядчики по бетонным работам выбирают древесину. Он относительно недорог и прост в использовании, имеет небольшой вес, его можно легко обрезать по размеру, а также легко заменить и разобрать.

Однако у деревянной опалубки есть и недостатки. Он имеет ограниченное использование и не может быть повторно использован в одной работе для другой. Также известно, что деревянная опалубка поглощает воду из бетона при высыхании, снижая прочность бетонной конструкции. С другой стороны, древесина со слишком большим количеством влаги может сжимать влажный бетон и вызывать трещины при усадке.

Эти проблемы привели к появлению сотен вариантов опалубки — из стали, алюминия, обработанной древесины, фанеры, пластмассы и ткани, — которые, как утверждается, предлагают тройной эффект: экономию времени, труда и денег.

Опалубка является важнейшим элементом бетонных конструкций, поэтому выбор правильной опалубки важен для любой работы. На самом деле правильный выбор может сильно повлиять на график, требования к рабочей силе, качество и общую стоимость проекта, говорит Майкл Шеффер, старший менеджер по продукции Doka USA в США.

«Опалубка, временные или постоянные формы, используемые для удержания влажного бетона до его затвердевания, является важнейшим элементом бетонного строительства. Не менее важен выбор правильной опалубки», — отмечает Шеффер. «За прошедшие годы формы для опалубки превратились из традиционных деревянных конструкций в предварительно спроектированные системы, состоящие из комбинации стали, алюминия, промышленной древесины, фанеры и пластика. Эти достижения в области форм для опалубки привели к увеличению производительности и безопасности на стройплощадке с меньшими трудозатратами при производстве более качественной готовой продукции».

Но с таким количеством вариантов, как подрядчики могут выбрать правильный. Шеффер предлагает следующие советы, которые следует учитывать при выборе опалубочной системы:

• Доступен ли нужный вам материал? Производит ли поставщик материал или покупает его у другой компании?
• Может ли поставщик опалубки произвести предварительную сборку части или всей опалубки перед поставкой? Это может снизить стоимость аренды, сократить потребности в рабочей силе и свести к минимуму требования к площади сборки.
• Предоставляет ли поставщик услуги на местах для обучения и сокращения времени обучения бригады опалубщиков?
• Насколько безопасна установка, использование и демонтаж системы? Можно ли легко подниматься по формам и есть ли в системе точки крепления, где это необходимо?
• Какой опыт имеет фирма в реализации проектов вашего типа?
• Предлагает ли поставщик инженерные услуги? Будет ли поставщик предоставлять чертежи сборки опалубки специально для проекта или только общие чертежи системы?

Теперь давайте рассмотрим несколько новейших вариантов опалубки, представленных на рынке:

Кронштейн Rapid Form

Кронштейн Rapid Form компании Innovative Concrete был разработан для замены деревянных опор при возведении приподнятых плит. Кронштейн обычно используется для работы на фундаменте вокруг здания, при строительстве погрузочных доков или любых работ, связанных с вертикальными работами.

Изобретатель кронштейна Боб Калбах говорит, что он сделан из стали, а затем покрыт порошковой краской для защиты от ржавчины. Он устраняет трудозатраты и расходы, связанные с покупкой, размещением, измерением, резкой, сборкой и очисткой после снятия деревянных опор. По его оценкам, традиционный процесс занимает примерно в три раза больше времени, чем брекет-система.

Если плита спроектирована таким образом, чтобы ее можно было отогнуть поверх стены, необходимо сформировать внешние края таким образом, чтобы бетон не выходил за пределы стены. Традиционно это делается путем разрезания двух на четыре части, которые удерживают форму у стены. Детали укладываются друг на друга, прикрепляется форма, а затем все скрепляется. После заливки бетона опоры снимаются и выбрасываются. Изготовленный из стали кронштейн Rapid Form Bracket заменяет деревянные опоры при возведении приподнятых плит. Инновационный бетон

«Почему мы платим 1200 долларов за поддон из дерева, разрезаем его, берем эти части и выбрасываем, когда закончим. Не только это, но вы должны собрать все это. Сотни штук собраны, а затем выброшены в мусорный бак», — спрашивает Кальбах.

Кронштейн недавно использовался при строительстве четырехэтажного офисного здания для компании LifeQuest общей площадью плиты 3675 погонных футов. Проект потребовал 925 кронштейнов, что позволило компании сэкономить примерно 720 кронштейнов два на четыре при стоимости 4800 долларов. Кроме того, подрядчик оценивает экономию трудозатрат в размере 26 800 долл. США.

Тканевая опалубка

Использование тканевой опалубки началось в начале 20 ^-го -го века с бетонными архитектурными конструкциями. Сегодня альтернатива опалубке постепенно набирает обороты в строительной отрасли, поскольку внимание общественности к устойчивости растет. К отрасли все чаще обращаются с просьбой принять меры и снизить свой углеродный след. Хотя использование дерева и/или металла не полностью исключается за счет использования ткани, его можно сократить до основных компонентов, тем самым экономя природные ресурсы.

Использование тканевой опалубки, такой как геотекстиль, дает несколько дополнительных преимуществ, согласно статье Роберта П. Шмитца, зарегистрированного профессионального инженера, с более чем 35-летним опытом работы в области архитектуры и проектирования конструкций. Эти преимущества включают:

• Возможность формировать очень сложные формы
• Ткань прочная, легкая, недорогая и многоразовая
• Улучшенная обработка поверхности и долговечность благодаря фильтрующему действию
• Более эффективная и устойчивая конструкция, поскольку материал размещается только там, где он необходим
• Повышенная свобода дизайнерского самовыражения, позволяющая архитекторам и дизайнерам не ограничиваться простой призматической формой

Однако Шмитц отмечает, что тканевая опалубка имеет свои недостатки. К ним относятся:

• Релаксация может происходить из-за сил предварительного напряжения в мембране
• Возможность ползучести геотекстильного материала, которая может быть ускорена повышением температуры, что может произойти во время гидратации бетона по мере его отверждения.
• Бетон необходимо укладывать осторожно, а тканевую опалубку нельзя толкать, пока бетон находится в пластическом состоянии.

«Однако, пока не будут разработаны новые ткани, преимущества использования геотекстиля намного перевешивают любые недостатки», — пишет Шмитц. «Кроме того, если не будут разработаны стандарты и рекомендации по использованию систем сборного и монолитного формования, этот метод формования бетона останется нишевым рынком, который будет использоваться только теми, кто достаточно смел и смел, чтобы бросить вызов статус-кво. Чтобы быть полезными для дизайнерского сообщества, необходима некоторая стандартизация систем и руководство, чтобы подрядчики чувствовали себя комфортно, используя гибкие опалубки». Изготовленная из полиэтиленовой ткани высокой плотности, компания Fab-Form продает свою продукцию как экологически чистую замену пиломатериалам и фанере для формирования бетонных оснований. Fab-Form Industries

Ведущий специалист по внедрению в строительной отрасли, Ричард Ферн, владелец и основатель компании Fab-Form Industries, Ltd., разработал несколько продуктов для формования ткани, в том числе Fastfoot для сплошных и раскладных фундаментов, Fastbag для раскладных фундаментов и Fast- Труба для опор и колонн.

Изготовленная из полиэтиленовой ткани высокой плотности, компания Fab-Form позиционирует свою продукцию как «зеленую замену пиломатериалам и фанере для формирования бетонных оснований».

Корпорация Force Concrete & Masonry из Пискатауэя, штат Нью-Джерси, работает с Fab-Form почти десять лет. Недавно они использовали продукт Fastfoot для создания основы нового Центра здоровья и спортивных результатов Университета Рутгерса.

У проекта были сжатые сроки — всего шесть месяцев. Поскольку компания Force Concrete & Masonry смогла установить огромное количество опалубки до начала заливки, они смогли залить весь бетон за один день, не останавливаясь на достигнутом. Кроме того, поскольку ткань предотвращает соприкосновение бетона с деревянным каркасом, деревянный каркас можно использовать повторно и легко снимать, что еще больше повышает производительность труда.

«Когда вы снимаете [опалубку], вы удаляете только деревянный каркас», — объясняет Билл Павлик из Force Concrete & Masonry. «Ткань приспосабливается к неровной поверхности, что значительно облегчает работу. Если вы используете обычные формы, вам нужно вернуться и исправить внизу или в других местах».

Утепленные бетонные опалубки

Утепленные бетонные опалубки (ICF) не являются новой технологией, но их популярность возрождается. На самом деле, до краха жилищного строительства в 2008 году многие дома строились с использованием МКФ — типа несъемной бетонной опалубки, которая создает внешнюю стеновую оболочку здания. Тем не менее, альтернативная опалубка частично вернула себе популярность в прошлом году, поскольку популярность энергоэффективных и устойчивых к стихийным бедствиям домов и зданий растет.

Согласно отчету Portland Cement Association, в прошлом на долю жилых домов для одной семьи приходилось около 70% строительства ICF по сравнению с примерно 30% коммерческих или многоквартирных домов. (ППС). Но использование в более крупных коммерческих зданиях, по-видимому, является растущим рынком по нескольким причинам. Главным из них является возможность снижения энергии для обогрева и охлаждения здания. Здесь показаны изолированные бетонные опалубки Nudura, отвечающие требованиям современных зданий, предлагающие энергоэффективный и экологически безопасный вариант строительства. Nudura

Согласно отчету PCA, по некоторым оценкам, экономия составляет 20 и более процентов. Значение R для типичного ICF составляет около 20, а стены часто могут иметь высокую воздухонепроницаемость на 10-30% лучше, чем рама с совместимыми окнами, дверями и крышей. В результате, предполагая 100-летний срок службы, PCA оценивает, что один дом ICF на одну семью может сэкономить около 110 тонн CO2 по сравнению с традиционным деревянным каркасным домом.

«Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона», — добавляется в отчете.

Кроме того, ICF экономит природные ресурсы, отказываясь от деревянного каркаса конструкции. Формы также часто содержат переработанные материалы.

5 Лучшие методы для оптимизации срока службы конкретной формы

Обрадия занимает центральное место во время строительства самого высокого здания Бруклина

Регулируемые и обращаемые бетонные формы Сохраняйте подрядчики и сокращенные затраты

999999999 гг. , Начиная с 90–210 TPH

Встать на новую ногу

Зачем ждать, пока не сформируются стены на фундаменте?

6 научно доказанных способов сохранять прохладу во время работы в жару

Эти научно обоснованные советы помогут вам сохранить прохладу в любую жару цены на топливо, более разумная стратегия для строительных подрядчиков заключается в том, чтобы сосредоточиться на способах сокращения расхода топлива.

Открыты номинации для 30 лучших продуктов, выбранных редакторами Asphalt Contractor

В течение почти десяти лет журнал Asphalt Contractor публикует ежегодный список 30 лучших новых, инновационных и передовых отраслевых продуктов. В этом году компании могут номинировать свою продукцию на премию. Прием заявок заканчивается 3 февраля 2023 г.

Система пластиковой опалубки для бетона K-Form теперь доступна в США через панели Omnis

Бетонные подрядчики из США через эксклюзивное дистрибьюторское соглашение с Omnis Panels.

7 фактов о самоподъемных бетоноформовочных системах

Обладая удивительной способностью формировать бетонное ядро ​​здания независимо от крана, самоподъемная система уже много лет помогает бетонным подрядчикам в высотном строительстве. С PERI ACS-400

7 вещей, которые вы не знали о самоподъемных системах

Краткий список интересного о самоподъемных/независимых от крана опалубочных системах с PERI ACS-400.
