Как закрепить подрозетник в бетонной и кирпичной стене, в гипсокартоне и других материалах

Содержание:

• Как закрепить розетку в новом подрозетнике из пластика?
  • Как выбрать подрозетник?
  • Как закрепить подрозетник в бетонной стене?
  • Как монтировать подрозетник в стену из гипсокартона?
  • Как закрепить розетку в уже установленный (или старый) подрозетник?
• Как закрепить розетку в металлический подрозетник?

В каждой второй квартире найдутся розетки, неплотно сидящие в стене. Столкнуться с необходимостью закрепить подрозетник можно после переезда в новый дом или если розетка начинает выпадать из стены после долгой эксплуатации. Разберемся, как правильно выполнить ремонт с использованием подрозетников из пластика или металла. Также рассмотрим нюансы монтажа розеток в стенах из различных материалов (бетона, газобетона, кирпича, гипсокартона).

Как закрепить розетку в новом подрозетнике из пластика?

Наиболее цивилизованное решение проблемы надежной установки розетки – монтаж в подрозетник. Это устройство внешне напоминает чашку из пластика с крепежными элементами и сложной геометрией внутренней поверхности. Новые электротехнические устройства надежно крепятся винтами к пластику подрозетника, а сама чаша с помощью раствора алебастра или гипса вклеивается в стену.

Если подрозетник подобран и смонтирован правильно, расшатывание розетки в стене после монтажа полностью исключено. Конечно, для установки придется немного повозиться, подготавливая посадочное гнездо, но возможность надолго забыть о любых проблемах с розеткой искупает все неудобства.

Как выбрать подрозетник?

Во многом количество времени и усилий, которые придется затратить на монтаж подрозетника, зависит от правильности выбора изделия. Сравним две разновидности:

Показатель для сравнения	Подрозетники для установки в полнотелые стены (бетон, кирпич)	Подрозетники для установки в пустотелые стены (газобетон, гипсокартон)
Диаметр внешней части	68 мм	68 мм
Глубина внутренняя	40 мм или 45 мм	40 мм или 45 мм
Наличие крепежных элементов на подрозетнике	Отсутствуют	Прижимные лапки (2 шт. )

В продаже также можно встретить универсальные подрозетники, которые можно ставить как в кирпичную, так и в гипсокартонную стену.

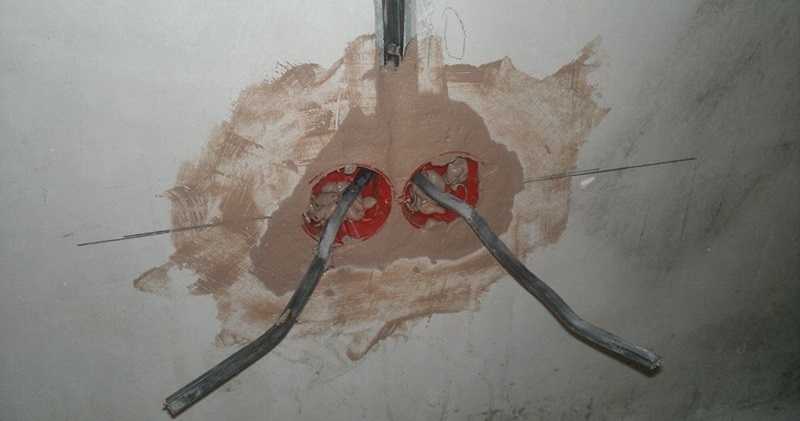

Если необходимо смонтировать две розетки рядом, лучше приобрести сдвоенный блок подрозетников. Он обеспечит большую жесткость крепления, кроме того, будет проще считать расстояние меду элементами.

Как закрепить подрозетник в бетонной стене?

Самый простой вариант крепления для бетонной стены – вклеивание на алебастровый раствор. Чтобы приготовить алебастровое «тесто» для крепления, порошок смешивают с водой, пока смесь не станет напоминать по консистенции густую сметану.

Застывает алебастр быстро – после разведения раствора остается не более 20 минут на монтаж.

Порядок работы таков:

1. Из ниши в стене выметается вся пыль, удаляются мелкие осколки бетона. Стенки ниши нужно смочить водой. Еще лучше, если есть грунтовка под алебастр, но если нет, можно обойтись и без нее.
2. С нужной стороны убирают заглушку на отверстии для введения провода в подрозетник.
3. Замешивается раствор. Небольшое количество наносится на стенки ниши.
4. Подрозетник с продетым проводом вдавливается в стену. Край должен встать заподлицо с чистовым покрытием.
5. Остатки алебастра, выдавившиеся из стены, счищают шпателем.

Не убирайте сразу все заглушки с отверстий для проводов. Через лишние отверстия алебастровое «тесто» протечет в подрозетник, что усложнит монтаж.

После высыхания раствора можно ставить розетку.

Монтаж в стену из кирпича или другого полнотелого материала ведется по такой же схеме.

Как монтировать подрозетник в стену из гипсокартона?

Если стена выполнена из гипсокартона или иного рыхлого материала, монтаж подрозетника будет еще проще:

1. Нужно вынуть заглушку.
2. Ввести провод в чашу.
3. Вставить пластиковый стакан в стену.
4. Затянуть винты. Они разведут прижимные лапки, и подрозетник надежно зафиксируется на месте.

Как закрепить розетку в уже установленный (или старый) подрозетник?

При монтаже новой розетки в старый подрозетник действуют так:

1. Внутри коробки оставляют примерно 14 см провода. Такого запаса достаточно, чтобы надежно присоединить его к контактам.
2. Затем формируют плавный изгиб проводников, не позволяя им переламываться.
3. Металлическую рамку розетки притягивают к подрозетнику винтами. При этом с помощью строительного уровня проверяют, чтобы верхний край рамки располагался строго горизонтально.
4. Остается надеть декоративные накладки. Монтаж успешно завершен!

Как закрепить розетку в металлический подрозетник?

В старых квартирах устанавливались металлические посадочные коробки с гладкими стенками. Такое решение оказалось не слишком удачным: крепежные элементы розетки плохо держатся за гладкий металл. Поэтому розетки и выключатели, установленные в старые коробки, вскоре начинают болтаться.

Повысить надежность упора поможет полоска из наждачной бумаги (размер – 6 х 20 см):

1. Нужно вынуть розетку из стены и постелить сложенную вдвое наждачную бумагу внутрь металлической коробки. При этом зернистый слой должен смотреть наружу.
2. При затягивании лапок наждачный вкладыш обеспечит более надежное сцепление металла с металлом, что повысит надежность крепления электротехнических устройств.

В завершение приведем небольшой FAQ, посвященный установке розеток в бетонные стены без подрозетников.

Когда установка розетки без посадочной коробки оправдана?

Что делать, если бетон в месте упора усиков раскрошился?

Как быть, если в бетоне получилась выбоина и розетка не хочет держаться на месте?

При правильной установке подрозетник позволит забыть о проблеме с болтающейся розеткой, что надежно защитит всех жильцов от риска электротравмы. Ради такого результата стоит потрудиться, не так ли?

Розетка выпадает из стены ?

Крепление розетки очень важный этап любого электромонтажа, от того насколько правильно и качественно это сделано, зависит удобство и безопасность последующей эксплуатации.

Многим, думаю, знакома ситуация, когда во время использования выпадает розетка из посадочного места, при этом бывают случаи сопровождающиеся коротким замыканием и даже возгоранием.

Рассмотрим подобный случай, предлагаем Вашему внимаю подробный пошаговый фото отчет о том, как правильно закрепить розетку, на примере ABB Niessen серии Olas.

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте монтажа!

2. Разбираем розетку и достаем механизм из посадочного места. В нашем случае мы видим, что отсутствует подрозетник и механизм установлен просто в отверстие в бетонной стене, что совершенно неправильно, из-за этого крепление ненадежно. Подобное часто встречается в домах старой постройки. Так же не редки случаи, когда установлен металлический подрозетник, в котором отсутствуют крепежные болты и механизмы розеток крепятся лишь с помощью родного распорного механизма, надежность крепления которого оставляет желать лучшего.

3. Отключаем от проводки механизм розетки. После чего берем стандартный подрозетник и примеряем его к отверстию.

В нашем случае глубина отверстия оказалась меньше, чем глубина подрозетника, поэтому отрезаем от него заднюю часть.

Так же возможны случаи, когда придется несколько расширить отверстие, подрозетник при установке не должен деформироваться.

В случае, когда установлен металлический подрозетник, необходимо его аккуратно вынуть, при этом если действовать осторожно, можно избежать серьезных разрушений и не потребуется последующий ремонт, т.к. рамка розетки все скроет.

Примеряем получившийся подрозетник и если он подходит, т. е. не выпирает из стены и не деформируется, переходим к следующему этапу.

4. Вмазываем подрозетник, для этого разводим по инструкции смесь на гипсовой основе, можно использовать и простой алебастр, и наносим смесь в отверстие, как показано на рисунке ниже.

Сразу после этого вставляем подготовленный нами ранее подрозетник в отверстие строго по уровню, вылезшие излишки смеси сразу же убираем влажной губкой.

5. Ждем пока смесь схватится, после чего подключаем к проводке и устанавливаем механизм в монтажную коробку. Для крепления розетки воспользуемся винтами в подрозетнике – это самый надежный вариант фиксации механизмов электроустановочных устройств.

После чего остается одеть рамку и лицевую панель. На этом установка завершена, теперь крепление максимально надежное и розетка больше не будет выпадать.

Установка розетки в бетонную стену

Правильная установка розетки в бетонную стену производится в несколько этапов, самый сложный из которых – вырезание в стене отверстия, куда будет крепиться устройство. Если у вас есть необходимые инструменты, опыт или хотя бы большое желание сделать все своими руками, то эта задача будет вполне по силам любому домашнему умельцу.

Содержание

• Какие инструменты необходимо подготовить
• Зачем делать разметку
• Сверление отверстий
• Установка розетки
• Подключение проводки
• Окончание монтажа

Какие инструменты необходимо подготовить

Перед установкой розетки следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, тлеющие угольки или что-то еще, чем можно рисовать на стене.
• Правитель. На один прибор подойдет даже обычная школьная, а если устанавливается блок розеток, то желателен большой.
• Уровень — пузырьковый или лазерный. На начальном этапе он будет полезен только при установке планки розеток.
• Сверло с насадкой для крепления по бетону. Если насадки нет, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена будет особенно прочной, то не будет мешать вода, которая охладит венец.
• Долото и молоток — необходимы для точной подгонки стенок отверстия.
• Розетка — обеспечивает жесткое крепление устройства к стене.
• Шпаклевка — гипсовый, алебастровый или цементный раствор.
• Шпатель, который можно поместить в розетку.
• Индикатор напряжения — по большому счету мог бы быть полезен в начале, но без него на данном этапе не обойтись.
• Дополнительные провода необходимы, если установлено несколько точек.
• Нож может быть самым маленьким.
• Плоскогубцы — желательно с кусачками.
• Розетка — ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая отвертка – все зависит от болтов, которые необходимо затянуть.

Подразумевается, что перед установкой розетки в стену к этому месту уже проведены провода и известно, какая из них фаза, а где ноль с заземлением. Если нет, то придется планировать масштабные работы по пробивке в стене канавок (пазов) под электропроводку. Для этого придется арендовать штроборез, приготовиться просверлить их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивки штроб в бетоне молотком и зубилом гарантированно будет лишним — владение такими знаниями никогда не компенсирует потраченное на их приобретение время.

Зачем делать разметку

Если установить одну единственную розетку в бетонную стену, то по большому счету маркировка не нужна. Нет большой разницы, если он расположен плюс или минус сантиметр. Другое дело, если рядом есть другие розетки и у владельца помещения «перфекционистский взгляд». У некоторых людей это заложено природой, и если что-то выбивается из общей картины, то это будет вызывать раздражение.

В итоге лучше потратить лишние несколько минут на расчет и нанесение на стену места будущей розетки. В обязательном порядке это необходимо сделать при установке блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, хотя если пол в помещении криволинейный, то придется подумать, как сделать разметку – на уровне или параллельно поверхности пола.

Правильно выполненный «чертеж» маркировки представляет собой горизонтальную линию, на которой отмечены центры отверстий под подрозетники. Чтобы увидеть, не соскочила ли заводная головка с отметки, маркировка должна быть чуть больше ее диаметра. Самый надежный способ рассчитать межосевое расстояние — сложить вместе крышки выпускных отверстий и измерить межосевое расстояние.

Сверление отверстий

Это самая пыльная и тяжелая работа, хотя все зависит от прочности бетона.

• Если для сверления гнезда используется коронка, то в первую очередь сверлится отверстие в центре разметки для его центральной оси, после чего используется сама коронка.
• Эта часть работы займет немного больше времени, если у вас есть только дрель с обычной дрелью по бетону. В этом случае вам придется просверлить отверстия по окружности будущего гнезда, а затем перфоратором или зубилом выбить внутреннюю часть.
• Если периметр отверстия под раструб не круглый, а квадратный, то в этом нет нарушения — он все равно будет замазан цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего раструба сделать в стене болгаркой пропилы, удалить внутреннюю часть и подправить перфоратором или зубилом остальное.
• В особо сложных случаях можно комбинировать эти способы — сначала просверлить отверстия дрелью, а потом обработать их коронкой или болгаркой.

Результатом работы должно стать отверстие, в которое немного «проваливается» за поверхность стены подрозетник, который будет устанавливаться.

Если сверлится несколько отверстий, то между ними обязательно прорезать переходы — для проводов.

Установка розетки

По сути, здесь нужно просто вклинить розетки в стену, но сделать это так, чтобы установленное пластиковое стекло было на одном уровне с его поверхностью своей верхней частью.

Готовят цементный или гипсовый раствор и наносят шпателем на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим нужно не забыть завести в него провод) и выравнивается. При этом из стены будет выдавливаться некоторое количество раствора – его желательно удалить не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять получившийся шов шпателем и дождаться полного застывания смеси – в зависимости от используемого материала на это уйдет от получаса до суток.

Подробнее о монтаже подрозетника смотрите в этом видео:

Соединение проводки

Самая важная часть всей работы – подключить всего два-три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом индикаторной отверткой убедитесь, что проводка обесточена. Потратив минуту или две на размыкание автоматического выключателя и проверку наличия напряжения, вы сделаете свою работу намного комфортнее и безопаснее.

Зачистка проводов. С концов жил необходимо снять 1,5-2 см изоляции. Далее оголенный кусок сгибается в кольцо, а если он многожильный, то его еще можно разделить надвое, чтобы концы проводов приняли форму буквы «V».

Для увеличения площади контакта провода с клеммой жилу необходимо слегка расплющить пассатижами.

Соединительные провода. Розетка имеет только две токоведущие клеммы и третью для заземления. Все они зажаты болтиками и провода вставлять просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт массы (он «висит» на пластине «усами», торчащими вперед), синий на ноль и остается на фазу (может быть любой другой цвет). Заземление необходимо подключить к предназначенному для него контакту, а фазу с нулем к остальным — в любом порядке.

Розетка, соединенная петлей или звездой . В первом случае провода от предыдущей приходят к контактам одной розетки и сразу идут к следующей. Во втором провода от каждой розетки идут в общую «точку сбора» и там соединяются — фаза с фазой, ноль с нулем. Следует иметь в виду, что ПУЭ запрещает подключение заземления петлей – так можно соединить фазу и ноль, а «земля» должна вестись звездой.

Конец установки

Когда проводка надежно «сядет» в контакты, внутреннюю часть розетки можно вставить в розетку. Для этого согнуть провода так, чтобы они были параллельны задней стенке и протолкнуть все внутрь.

Внутренняя часть фиксируется в гнезде распорными ушками — чтобы они разошлись, затяните болты крепления, которые всегда находятся в передней части. При повороте болта по часовой стрелке лапка смещается в сторону, а наоборот — просто висит вдоль корпуса. Иногда лапки мешают вставлять гнездо в гнездо, раскрываясь раньше времени, поэтому их либо привязывают к телу ниткой, либо стягивают канцелярской резинкой.

Дополнительно розетку можно закрепить с помощью болтов, ввинчиваемых в переднюю часть розетки.

Последний шаг – завинчивание крышки. Он имеет центрирующие штифты, поэтому неправильно закрепить его в розетке довольно проблематично. Когда все готово, включают электричество и проверяют работу розетки, а также заземления. Проверку можно сделать еще до установки внутренностей в подрозетник, но так кто-то чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

В результате установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если вам придется установить их несколько, то все нюансы обязательно отложатся в памяти — в дальнейшем можно будет выступать в роли инструктора.
