Марки, классы, условное обозначение в маркировке керамического кирпича

Применяют кирпич и камень в строительстве только с учетом СНиП, сводов правил, стандартов. В проектных рабочих чертежах условное обозначение обязательно указывается. Приступая к проектированию и строительству дома, необходимо учитывать свойства различных марок и видов. Что означают условные обозначения кирпича?

Марка прочности, ее роль в частном домостроении

Марка прочности, показатель, пожалуй, главной характеристики – способности кирпича сохранять форму без разрушений и деформации под воздействием сжатия, изгиба, которые могут возникнуть под воздействием нагрузок. В технической документации и маркировке партии кирпича, она обозначается буквой М. Показатель прочности – максимально допустимая нагрузка в расчете кг на 1см² Цифровое значение с индексом М, и есть те условные и реальные кг, которые выдержит квадратный сантиметр кирпича. Выше марка, прочнее кирпич, более высокое здание можно из него построить.

В основание многоэтажной конструкции идет кирпич более высокой марки, как и для несущих стен. Внутренние перегородки и стены верхних этажей уже не нуждаются в жестком регламенте прочности. Шахта лифта и забор по периметру участка, это совершенно разные нагрузки, а значит, и сложить их можно из различных марок кирпича. ГОСТ 530-95 предусматривал 8 марок керамического кирпича – от М 75, до М 300. Но следует учесть, что с июля 2013 года, в качестве национального стандарта РФ введен межгосударственный стандарт ГОСТ 530-2012. Он предусматривает марку прочности от М 25 до М 1000

Но в малоэтажном частном строительстве, прочность стен дома определяет не марка прочности кирпича, а надежный фундамент, качественная кладка и другой показатель — морозостойкость. Почему? Частное строительство не может быть многоэтажным – максимум два этажа и мансарда. И расчеты показывают, что нагрузка, реальная нагрузка на 1 сантиметр квадратный кирпича, с учетом кровли и перекрытий, не превышает 3 кг. Застройщик смело может использовать кирпич с минимальным значением по шкале стандартов и приводить слона в гостиную на втором этаже, если у него надежные перекрытия – несущим стенам это не повредит.

Но вот ненадежный фундамент, который может «повести» или непрофессиональная кладка, некачественный раствор или разрушенный кирпич в кладке, не выдержавший климатических колебаний температур, может этот визит сделать нежелательным. Кроме шуток, ведь деструктивный фактор для многих строительных материалов – цикличность сезонных воздействий внешней среды. Не является исключением и воздействие низких температур на насыщенный влагой кирпич. Так что, при строительстве своего дома, обязательно обращаем внимание еще на одну букву – букву F, а вернее на цифру, стоящую за ней, поскольку F, это марка морозостойкости, а цифра это количество заложенных в этой марке циклов заморозки/отморозки.

Марка морозоустойчивости кирпича

Марку морозоустойчивости  кирпича на сегодняшний день производители регламентируют различными ГОСТами, которые тоже входят в маркировку партии кирпича. ГОСТ 530-95 определял стандарты от 25 до 75, а в ГОСТе от 1912 года марок морозоустойчивости значительно больше: – 25, 35, 50, 75, 100, 200, 300.

Следует понимать, что лабораторные испытания определяют устойчивость партии в весьма экстремальных условиях, которым не всегда подвергаются строительные конструкции. Цифра после марки F 25 означает, что кирпич был замочен в воде и подвергался заморозке и оттаиванию 25 раз совершенно без последствий, а вот после уже возможны (!) появления признаков разрушения:

• выкрашивание,
• отколы,
• растрескивание,
• шелушение.

Во время эксплуатации кирпичного дома, весьма эффективными мерами защиты от резких перепадов температур, насыщения кладки влагой, служит изоляция (паро-, гидро-, теплоизоляция). СК ТеплоСтрой, окажет необходимые услуги теплоизоляции дома с учетом любых характеристик вашего стройматериала. Консультация специалиста позволит выбрать самое оптимальное инженерное решение паро- и теплоизоляции. Это продлит срок эксплуатации дома, независимо от потенциала материала.

Важно: Дымовые трубы, цоколь, подвал, это те части конструкции кирпичного дома, которые требуют исполнения только с высокой маркой морозостойкости (не ниже F50).

PS: Иногда можно столкнуться в маркировке с обозначением морозостойкости — «Мрз».

Другие условные обозначения в маркировке кирпича

Важным параметром, который указывается в маркировке кирпича, в технической документации является показатель класса плотности, который в свою очередь, определяет группу теплотехнических характеристик. Чем выше плотность кирпича, тем ниже его теплотехнические характеристики, поскольку у воздуха ниже теплопроводные свойства.  Это свойство воздуха и используют производители утеплителя Эковата. Полнотелый обычный кирпич с классом средней плотности 2 -2,4 имеет более высокую теплопроводность и относится к группе – малоэффективной (обычной).

С совсем небольшим слоем Эковаты, стены из недорогого одинарного полнотелого кирпича не уступят в эффективности теплосбережения стенам из самого дорогого или элитного кирпича, относящегося к группе высокой эффективности с низкой теплопроводностью, например кирпичу среднего класса плотности 0,7 — 0,8.

Существует еще три группы между обычной и высокоэффективной – гр. повышенной эффективности (класс 1), эффективные (класс 1,2) и условно эффективные (класс 1,4).

Особенности вида геометрии кирпича обозначается:

• По – полнотелый,
• Пу – пустотелый.

Пустотелый и полнотелый кирпич с одинаковой маркой прочности М, обязательно имеет одинаковую прочность, но различный вес и теплотехнические показатели.

Буква Р, означает рядовой, а Л, это лицевой. К лицевому кирпичу всегда предъявляются повышенные требования, например, не бывает кирпича лицевого с маркой F15. КЛ – клинкерный,

Камень керамический — КМ попадает под действия того же ГОСТа, что и кирпич — КР. Буква Г означает, что камень с горизонтальными пустотами, ПГ — с пазогребневой системой.

Обязательно в маркировке указывается и ГОСТ, стандартами которого руководствовался производитель. Обозначение размера идет от нормативного формата одинарного кирпича 1НФ (250×120×65 мм).

Пример условных обозначений из ГОСТ 530 -2012:

noindex «Кирпич рядовой (лицевой), полнотелый 250 120 65 мм, формата 1НФ, марки по прочности М200, класса средней плотности 2,0, марки по морозостойкости F50: КР-р-по (КР-л-по) 250 120 65/1НФ/200/2,0/50/ГОСТ 530-2012.»

Напоминаем: Независимо от марки и сорта материала, из которого построен ваш дом, для вас всегда доступны консультации и услуги по его утеплению. С уважением, компания ТеплоСтрой.

ГОСТ 2.306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

Как делать штриховку карандашом правильно? Следуя правилам и упражнениям из статьи, вы легко научитесь поэтапно делать штриховку карандашом в рисунках. Подробности – в новой статье!

Как вы знаете, любой навык можно отточить и улучшить, если постоянно заниматься и практиковаться. Точно также и в рисовании – чтобы научиться правильно делать штриховку карандашом, нужно постоянно практиковаться, начиная с самых простых техник, развивая свои навыки с помощью упражнений на штриховку.

Чтобы выполнять все эти упражнения и научиться быстро, и правильно штриховать карандашом, нужно знать основные виды штриховки, о которых я рассказывала в этой статье, а также, основные правила. Это нужно для того, чтобы вы могли сразу начать учиться правильной штриховке, и чтобы потом не пришлось исправлять неправильные навыки.

От штриховки будет сложно уйти, так как все художники проходят ее изучение. При работе карандашом, штриховка – это основа основ, знание основных правил поможет вам добиться красивого результата в ваших работах.

В этой статье я расскажу, для чего нам может понадобиться штриховка, на каких принципах она основывается, и, что нужно из материалов, чтобы научиться правильно штриховать.

Понятие, особенности и система источников информации

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:

• без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
• при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

• ГОСТ 3455 — 59;
• ГОСТ 2.306 — 68;
• ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

• металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
• другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;

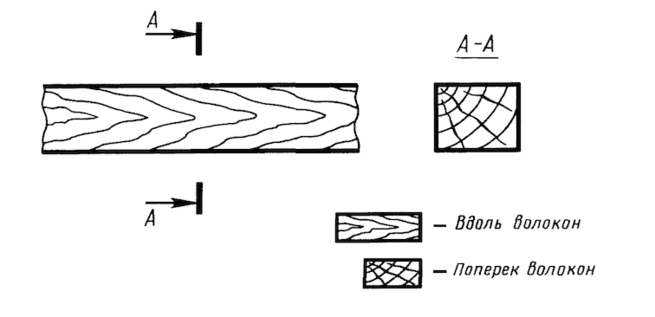

• дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
• неармированный бетон – схематический рисунок пескогравия;
• железобетон – изображение пескогравия, косые штрихи;
• кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
• стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
• жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
• грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

Вернуться к оглавлению

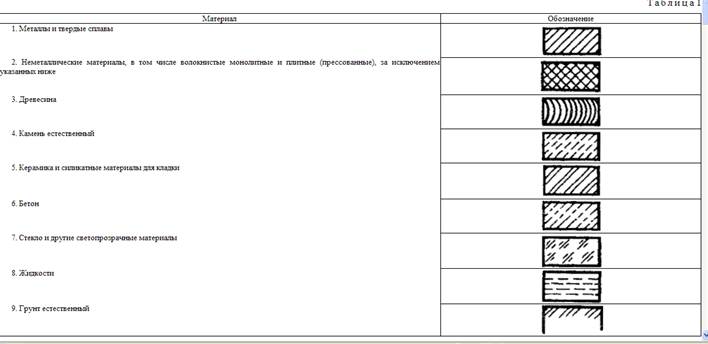

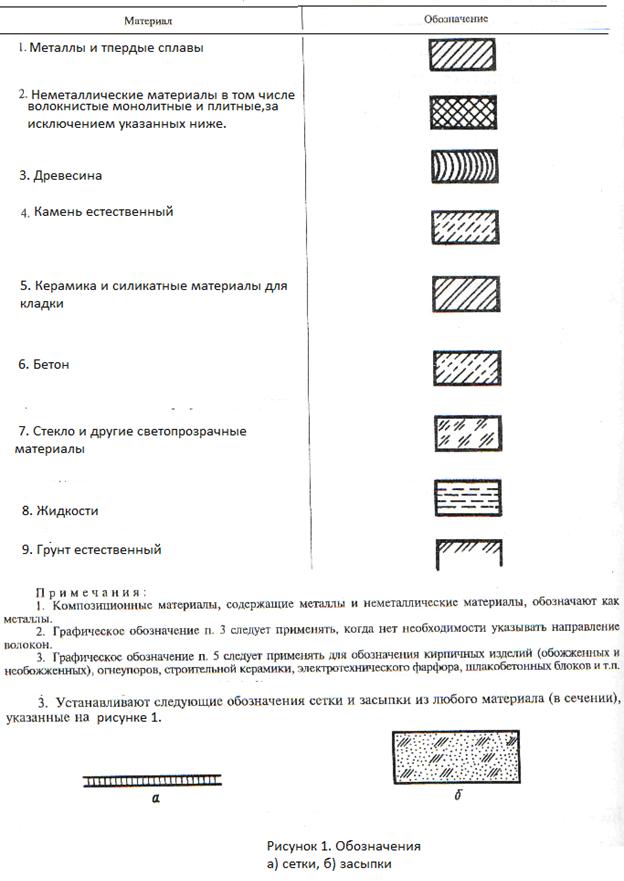

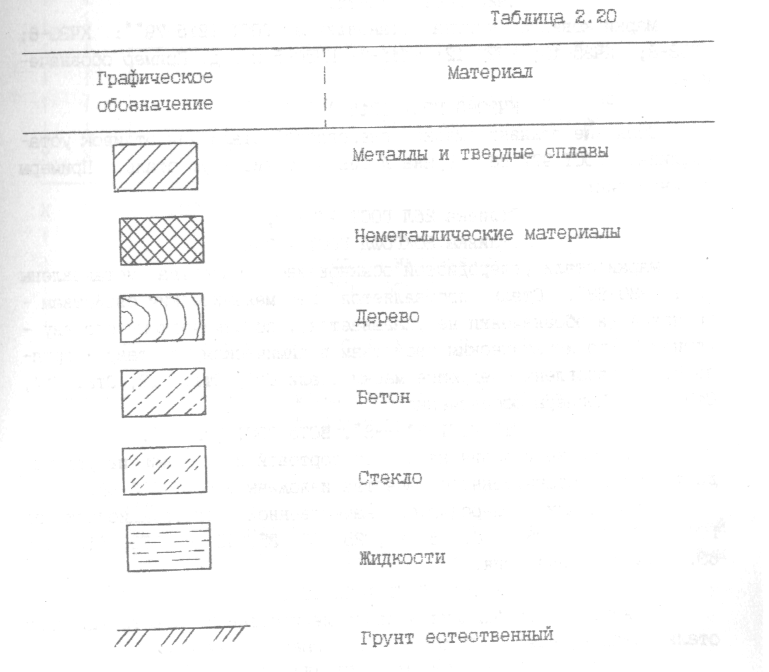

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

• дерево – дуги одинакового радиуса с интервалами;
• камень натурального происхождения – пунктирные линии под наклоном;
• керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
• бетон – пунктирные штрихи-линии под наклоном;
• грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

1. при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
2. данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
3. фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

• штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
• при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
• наклон линий, означающих один объект, должен быть одинаковым;
• предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
• обозначение очень узких деталей — закрашенные линии с небольшими промежутками между соседними плоскостями;
• сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
• наклон косых линий штриховки смежных плоскостях должен быть разным;
• другие правила определенные данным стандартом.

Вернуться к оглавлению

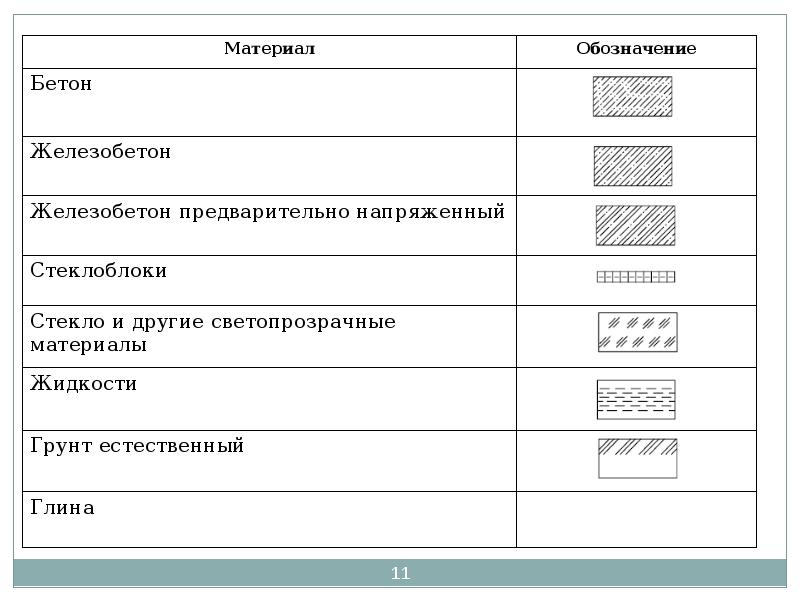

ГОСТ Р 21.1207-97

Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2. 306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:

• бетон – пунктирные штрихи;
• армированный бетон – чередующиеся сплошные и прерывающиеся линии;
• железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Вернуться к оглавлению

Техническое черчение

Popular

Основы черчения

Строительное

Машиностроительное

Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону.

П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46.

При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения:

Руководство архитектора по размещению кирпичной кладки

Эмма Уолшоу является основателем First In Architecture и Detail Library и написала ряд книг, направленных на облегчение понимания конструкции и деталей. Библиотека деталей предоставляет архитекторам базу данных полностью решенных деталей конструкции.

Кирпич является одним из наиболее распространенных материалов, используемых в архитектуре. Он недорогой, прочный и универсальный. То, как кирпич детализирован и выложен, может изменить внешний вид здания. Здесь мы рассмотрим простые приемы, чтобы ваша кирпичная кладка всегда была идеальной.

Выкладка кирпичной кладки на ложковой основе

Кирпичная кладка на ложковой основе является одним из наиболее распространенных видов кладки, используемых в современных зданиях. При проектировании этих каменных стен проектировщик должен устанавливать размеры проемов, окон и дверей в полный или в полкирпича, где это возможно. Это позволит избежать отходов материала и ненужной резки кирпичей на месте, в то же время делая стену максимально структурно стабильной.

На следующих рисунках показана разница между использованием правильной координации и использованием несогласованного подхода. На изображении выше показано, как при неправильной координации вы можете остаться с обрезанными кирпичами и плохо обработанными отверстиями. Все серые кирпичи в приведенном выше примере представляют собой кирпичи, которые не являются ни целыми, ни полукирпичами, и их нужно было бы обрезать по размеру на месте. На изображении выше показан согласованный размер кирпича, чтобы гарантировать, что все отверстия выровнены по размеру 1 или 1/2 кирпича. .

На ранних стадиях проектирования размеры кирпича часто не учитываются, в результате чего полная внешняя оболочка нуждается в корректировке или перерисовке на стадии детального проектирования. Тем не менее, как можно раньше, даже до планирования, выкладка здания по кирпичным размерам может сэкономить время и деньги!

Таблицы размеров кирпичей

Существует множество вспомогательных материалов, помогающих определить размеры фасада по кирпичам, чтобы вам не приходилось чертить каждый кирпич в фасаде (хотя всегда неплохо иметь пару курсов на скрытом слое в вашем чертеже, чтобы перепроверить). Таблица размеров кирпича Ibstock и Таблица размеров кирпичной ассоциации являются наиболее популярными.

Ниже приведено краткое руководство по использованию всех этих номеров.

Примечание: для больших площадей кирпичной кладки деформационный шов потребуется через каждые 10–12 м или по рекомендации инженера-строителя.

Разметка фламандской кирпичной кладки

Для других типов кладки необходимо применять другие методы и размеры, чтобы правильно разметить кирпичную кладку. Другим очень распространенным типом скрепления является фламандская связка. В то время как фламандские стены также должны стараться поддерживать как можно больше целых кирпичей при выкладке, при создании углов или проемов может потребоваться использование ¾ кирпичей и более близких кирпичей. Традиционно эти типы кирпичей стены были толщиной в один кирпич и требовали доводчика ферзя или доводчика на углах, чтобы выровнять кирпичную кладку, сохраняя при этом структурно прочную стену. Ниже приведен пример участка стены, показывающий возврат кирпича, конец стены и соединение внутренней стены, а также замки, где это необходимо. Существуют и другие формы фламандской кладки в зависимости от требуемой высоты. Стены фламандской кладки также могут быть построены из однослойного кирпича (толщиной в половину кирпича), хотя для этого требуются различные типы резаных кирпичей и возможные дополнительные стеновые связи, как рекомендуется. инженером-строителем. Ниже приведен пример участка стены, показывающий возврат кирпича, конец стены и стык внутренней стены.

Заключение

Выкладка кирпича является важной частью процесса проектирования и определяет размеры стен, окон, дверей и других элементов фасада здания. Расположение варьируется в зависимости от различных связей и узоров, используемых в кирпичной кладке. Чем сложнее узор или расположение кирпичей, тем сложнее их раскладка. Доступно множество руководств, некоторые из которых перечислены ниже.

Эмма Уолшоу является основателем First In Architecture и Detail Library , а также написал ряд книг, направленных на лучшее понимание конструкции и детализации. Библиотека деталей предоставляет архитекторам базу данных полностью решенных деталей конструкции.

Полезная информация

https://www.brick.org.uk/technical/guides

https://www.brick.org.uk/admin/resources/designing-to-brickwork-dimensions.pdf

https://www.brick.org.uk/technical/design-details

https://www.brick.org.uk/technical/structural-brickwork

https://www.brick.org. uk/technical/brick-calculator

https://www.ibstockbrick.co.uk/technical-services-technical-information/

https://www.ibstockbrick.co.uk/wp-content/uploads/2015 /08/TIS-A2-BRICKWORK-DIMENSIONS-TABLES-STANDARD-BRICK.pdf

https://www.ibstockbrick.co.uk/wp-content/uploads/2015/08/Ibstock-TIS-A2-BRICKWORK- ТАБЛИЦА РАЗМЕРОВ-Стандартные-размеры-кирпича.pdf

Верхнее изображение: House of Bricks by Jolson, Мельбурн, Австралия

Отпразднуйте десятилетие вдохновляющего дизайна вместе с нами! Этой осенью стартует 10-я ежегодная программа A+Awards компании Architizer — подпишитесь, чтобы получать ключевые обновления программы и напоминания о крайних сроках.

Читать другие статьи Эммы

Эти ахроматические проекты отличаются от типичных перегородок, используя изогнутые поверхности и гладкую отделку.
o создать интригу, взаимодействие и индивидуальность.

Как нарисовать кирпичную стену и использовать ее в своем искусстве

Простое руководство по рисованию кирпичной стены

Научиться рисовать кирпичную стену легко, если вы знаете, как устроен узор. Сегодня вы познакомитесь с несколькими различными способами создания рисунков на кирпичной стене с использованием различных техник. Но я уверен, что есть и многие другие.

Подход к рисованию кирпичных стен в основном будет определяться тем, какой вид вы хотите получить.

* Некоторые ссылки в этом посте могут быть партнерскими. Это означает, что я получаю небольшие комиссионные за покупки, сделанные по этим ссылкам, без каких-либо дополнительных затрат для вас.

Товары для творчества

• Бумага для рисования или альбом для рисования
• Карандаш
• Ластик
• Черная ручка для контура
• Нож X-Acto и коврик для резки

Получите БЕСПЛАТНОЕ руководство по рисованию граффити для начинающих

Образец кирпичной стены

Давайте начнем с рассмотрения основной структуры кирпичной кладки, которая образует стену. Ниже фото стандартной стены. Посмотрите на рисунок кирпичной стены. Это то, что вы будете рисовать сегодня.

Стена образуется путем укладки одинаковых кирпичей рядами друг на друга. Каждый ряд расположен в шахматном порядке, так как они расположены друг над другом. А раствор удерживает кирпичи на месте. Иметь хорошую референсную фотографию всегда полезно.

Теперь давайте посмотрим, как это переносится в рисунок кирпичной стены.

Как нарисовать кирпичную стену — легко

Этот метод будет самым простым из способов, которые я покажу вам сегодня. Он очень хорошо работает для фона и для заполнения пустых мест ваших работ. Я нарисовал свой круг, просто чтобы сэкономить время.

Начните с рисования прямой горизонтальной линии.

Продолжайте добавлять горизонтальные линии на равном расстоянии друг от друга, пока область не будет заполнена. Если вы хотите, чтобы ваши линии были более последовательными, вы можете использовать линейку. Я рисую свою кирпичную стену свободной рукой.

Затем нарисуйте вертикальные линии, которые обозначают стороны кирпича. Вы хотите, чтобы пространство между (кирпичами) было примерно одинакового размера.

Теперь выполните следующий ряд, нарисовав больше вертикальных линий непосредственно над центром кирпичей из нижнего ряда.

Продолжайте использовать этот метод, пока все строки не будут заполнены и кирпичная стена не будет завершена.

Для этого типа рисунка кирпичной стены сами линии действуют как раствор в вашей стене. Как видно из примера, ваши вертикальные линии будут выстраиваться в каждом втором ряду.

Как нарисовать стену из строительного раствора

Следующий метод будет немного сложнее, но будет выглядеть более сложным и подробным.

Для рисования я буду использовать механический карандаш, так как большинство моих указаний будут стерты на окончательном рисунке. Начните с рисования стены, используя те же шаги, что и в первом примере.

Нарисуйте отдельные кубики внутри этих направляющих, чтобы между ними оставался небольшой зазор.

Продолжайте делать это с каждым из ваших кирпичей. Я сделал свои кирпичи округлыми и немного неровными. Есть много разных способов нарисовать кирпичи, которые придадут вашей стене немного другой вид.

Вот как должен выглядеть ваш окончательный рисунок. Как видите, это более подробно и немного интереснее, чем первый пример. Но также требуется немного больше времени, чтобы вытянуть. Я думаю, что дополнительные усилия того стоят. Используйте ластик, чтобы очистить рисунок и удалить направляющие. Мне нравится ластик Mono Zero для такого типа работы.

Кирпичный шаблон

Это самый утомительный из всех способов рисования кирпичной стены из этого урока. Тем не менее, вам может понадобиться нарисовать стену таким образом, если вы хотите, чтобы ваши кирпичи были действительно однородными.

Сначала вам нужно сделать свой шаблон. Вы можете использовать картон или другую плотную бумагу. Вырежьте шаблон с помощью острого ножа на коврике для резки.

Начните рисунок, проведя карандашом одну горизонтальную линию. Эта линия будет ориентиром для остальной части рисунка кирпичной стены. Нарисуйте эту линию слегка, так как она будет использоваться только для выравнивания первого ряда кирпичей.

Используйте свой шаблон, чтобы нарисовать первый ряд кирпичей, оставляя небольшие промежутки между каждым кирпичом.

Затем начертите второй ряд кирпичей. Когда вы начнете следующий ряд, расположите шаблон так, чтобы он находился посередине двух кирпичей под ним. Вы не хотите, чтобы ваши кирпичи выстраивались вертикально.

Как видно из следующего примера, строки выше и ниже первой строки должны совпадать друг с другом.

Нарисуйте остальные кирпичи, используя шаблон, чтобы завершить рисунок кирпичной стены.

Или вы можете использовать линейку и все измерить, но это слишком сложно для меня. На мой взгляд, использовать шаблон намного проще.

То, что вы будете делать со своими кирпичными стенами, полностью зависит от вас. Но я склонен использовать свои рисунки для фона в некоторых моих граффити-рисунках. Если вы хотите узнать больше о граффити, ознакомьтесь с Как рисовать буквы в стиле граффити для начинающих.

Рисунок кирпичной стены с граффити

При выполнении рисунков граффити кирпичные стены отлично подходят для заполнения фона. Есть много удивительных рисунков, которые были сделаны или могли быть сделаны с использованием кирпичных стен.

Вот рисунок граффити на кирпичной стене, который я нарисовал для одного из моих студентов.

Как нарисовать кирпичную стену и использовать ее в своем творчестве

Научиться рисовать кирпичную стену одновременно весело и легко. И есть так много возможностей использовать их в своих работах. Если вам сложно их рисовать, просто продолжайте практиковаться и не сдавайтесь. Научиться рисовать может каждый. Это не требует особых способностей.

Чем больше вы практикуетесь, тем лучше у вас получается. Поэтому практикуйтесь как можно чаще, даже если это всего пять минут в день.
