Содержание
Основные виды искусственных пористых заполнителей » Ремонт Строительство Интерьер
Заполнитель занимает в бетоне до 80% его объема. Получение легкого бетона с оптимальными свойствами существенно зависит от вида применяемого искусственного пористого заполнителя (см. схему). Свойства заполнителя определяются прежде всего его объемной насыпной массой. Установлены следующие марки пористого заполнителя по объемной массе (в кг/м3): 50, 100, 150, 200, 250, 800, 350, 400, 450, 500, 600, 700, 800, 900 и 1000. Для песка примята дополнительная марка 1200 кг/м3.
Пo химическому составу пористые заполнители разделяют на кислые и основные. Они могут иметь различное соотношение стекловидной и кристаллической фаз. Слагающее их вещество может находиться почти целиком в стекловидной фазе (кислые гранулированные доменные шлаки, керамзит из хорошо вспучиваемых глин) или же иметь преимущественно кристаллическую структуру (некоторые карбонатные заполнители).
Такие заполнители, как аглопорит, в равной мере содержат стекловидную и кристаллическую фазу.

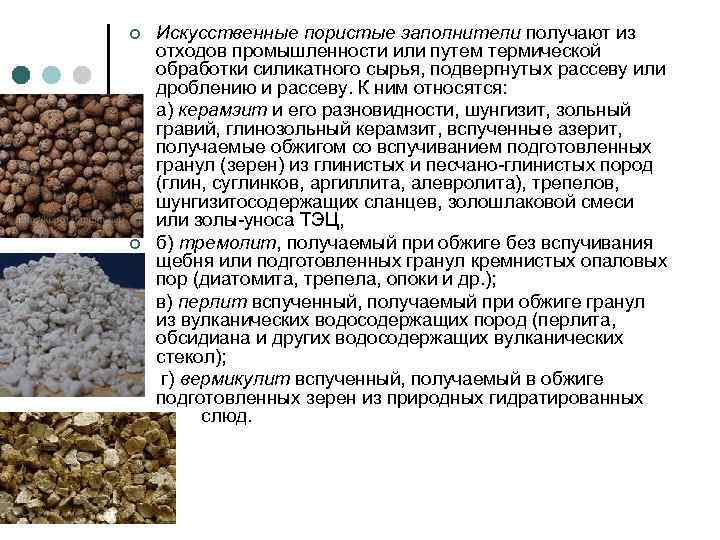

Искусственные пористые заполнители подразделяются на мелкие и крупные: к мелким относятся сыпучие материалы (песок) объемной насыпной массой (в высушенном состоянии) не более 1200 кг/м3 при крупности зерен до 5 мм, к крупным — зерна от 5 до 40 мм при объемной массе не более 1000 кг/м3.
Крупные заполнители для легкого бетона применяют пористые, мелкие же могут быть в некоторых случаях плотными. Так, для конструктивных легких бетонов, от которых требуется не только повышенная прочность, но и возможно меньшая деформативность, рекомендуется в качестве мелкого заполнителя кварцевый песок.
Естественные заполнители получают из природного пористого камня с применением механических методов переработки (дробления, рассева). Искусственные заполнители изготовляют как из минерального сырья, представляющего собой преимущественно осадочные породы (реже вулканического происхождения), так и из: побочных продуктов металлургической, энергетической; промышленности.
Производство их предусматривает применение более сложных технологических процессов: спекания, вспучивания и поризации нагретой или расплавленной массы. Такие заполнители в зависимости от формы зерен и характера их поверхности могут быть гравиевидные и ще б невидные, с закрытой и открытой пористостью.
В процессе производства искусственных заполнителей можно изменять их пористость, прочность и другие свойства. Учитывая эти преимущества, легкие бетоны получают в основном па искусственных заполнителях. К 1975 г. объем применяемых в строительстве искусственных заполнителей будет в 8 раз превышать добычу естественных пористых заполнителей.
Известны четыре основных метода поризациии сырья при его термической обработке:
1) предварительное вспенивание исходной шихты;
2) выгорание органических добавок пли примесей;
3) вспучивание исходной шихты в пиропластическом состоянии газообразными продуктами;
4) вспучивание расплава газо- и парообразными продуктами.
Несколько обособленное положение занимает агломерация, при которой поризация достигается в результате одновременного действия ряда процессов: выгорания топлива, испарения влаги, контактного спекания отдельных зерен и лишь частично вспучивания.
Современные искусственные пористые заполнители для бетона
Похожие презентации:
Творческий проект «Умный дом»
Грузоподъемные машины. (Лекция 4.1.2)
Основы архитектуры и строительных конструкций. Основы проектирования
Лакокрасочные материалы. Виды, состав
Металлические конструкции
Виды кранов
Общие сведения о кранах
Классификация крыш и покрытий
Фундамент. Классификация фундаментов
Свайные фундаменты. Классификация. (Лекция 6)
1. Современные искусственные пористые заполнители для бетона
Выполнила:
Цевелева Ольга
Группа ст-12
2. Легкие бетоны на пористых заполнителях
Легкие бетоны — большая группа бетонов с объемной массой
в сухом состоянии менее 1800 кг/м3, применяемых в бетонных
и железобетонных изделиях и конструкциях.
Легкие бетоны могут быть с пористыми заполнителями,
крупнопористые (беспесчаные), изготовляемые на плотном
или пористом крупном заполнителе и ячеистые с развитой
пористой структурой (общая пористость до 85%).
Поэтому
легкие бетоны имеют малую теплопроводность (коэффициент
теплопроводности 0,16—0,64 Вт/м°С (0,10—0,55 ккал/м-чград).
В зависимости от вида пористого заполнителя легкие бетоны
называют керамзитобетоном, шлакобетоном, туфобетоном и
т. п. Из легких бетонов в современном строительстве
наиболее широко распространен керамзитобетон. Бетоны на
пористых заполнителях отличаются от тяжелых (обычных) по
структуре и свойствам.
В зависимости от характера заполнителей изменяется
водосодержание бетонной смеси, являющейся одним из
решающих факторов, влияющих на прочность легких бетонов.
Прочность бетона на пористых заполнителях лишь до
определенного предела зависит от прочности цементнопесчаного раствора. При дальнейшем повышении прочности
раствора прочность бетона практически не повышается, она
ограничивается низкой прочностью заполнителей.
Применение легких пористых
заполнителей позволяет получать
эффективные легкие бетоны для
теплоизоляции, стеновых панелей,
монолитных стен и разнообразных несущих
конструкций.
Замена обычных тяжелых
заполнителей пористыми позволяет
существенно изменить свойства бетонов в
желаемом направлении: уменьшить
плотность, улучшить теплоизоляционные
свойства и т. д. В то же время достаточная
прочность ряда пористых заполнителей
обеспечивает возможность получения на их
основе конструкционных легких бетонов
высокой прочности.
Запасы природных пористых заполнителей в
нашей стране ограничены. Объем их
производства составляет более 6 млн. м3 в год.
В основном они добываются в Закавказье, где
и потребляются.
Применение пористых заполнителей —
отходов промышленности также носит
локальный характер: вблизи предприятий,
выдающих такие отходы.
Главный источник обеспечения
потребности строительства и
строительной индустрии нашей
страны пористыми
заполнителями для легких
бетонов — специально
созданная промышленность
искусственных пористых
заполнителей. Эта новая отрасль
быстро развивается: если в 1960
г.
в СССР действовало 20
предприятий общей мощностью
немногим более 1 млн. м3, то в
1970 г. — около 200 предприятий
и выпущено более 13 млн. м3
искусственных пористых
заполнителей, а в 1987 г.— более
400 предприятий общей
мощностью около 50 млн. м3 в
год.
Предприятия по производству
искусственных пористых
заполнителей создаются там, где
в них есть потребность, и
базируются они, как правило, на
местных источниках сырья.
Себестоимость искусственных
пористых заполнителей, конечно,
выше себестоимости
промышленных отходов или
природных пористых
заполнителей (если последние
имеются в данном районе), но
часто ниже себестоимости
привозных заполнителей. Кроме
того, искусственные пористые
заполнители отличаются более
высоким качеством и
эффективностью использования в
бетонах.Из искусственных
пористых заполнителей наиболее
распространен в настоящее время
(примерно 3Д общего выпуска)
керамзит.
6. Керамзитовый гравий
Керамзитовый гравий получают путем
обжига гранул, приготовленных из
вспучивающихся глин. Это легкий и
прочный заполнитель насыпной
плотностью 250-800 кг/м3. В изломе
гранула керамзита имеет структуру
застывшей пены. Спекшаяся оболочка,
покрывающая гранулу, придает ей
высокую прочность. Керамзит,
обладающий высокой прочностью и
легкостью, является основным видом
пористого заполнителя. Керамзитовый
песок (зерна до 5 мм) получают при
производстве керамзитового гравия
(правда, в небольших количествах), а
также по методу кипящего слоя, обжигом
глиняных гранул во взвешенном
состоянии. Кроме того, его можно
получать дроблением зерен гравия.
7. Шлаковая пемза
Шлаковую пемзу изготовляют
путем быстрого охлаждения
расплава металлургических
(обычно доменных) шлаков,
приводящего к вспучиванию.
Куски шлаковой пемзы дробят и
рассеивают, получая пористый
щебень.
Производство
шлаковой пемзы
распространено в районах
развитой металлургией. Здесь
себестоимость шлаковой пемзы
ниже, чём керамзита.
8. Аглопорит
Аглопорит получают при
обжиге глиносодержащего
сырья (с добавкой 8-10%
топлива) на решетках
агломерационных машин.
Каменный уголь выгорает, а
частицы сырья спекаются.
Применяют местное сырье:
легкоплавкие глинистые и
лессовые породы, а также
отходы промышленности золы, топливные шлаки и
угесодержащие шахтные
породы. Аглопорит
выпускают в виде пориотого
песка, щебня и гравия.
9. Вспученный перлит
Вспученный
перлит изготовляют путем
обжига водосодержащих
вулканических стеклообразных
пород (перлитов, обсидианов).
При температуре 950-1200°С
вода выделяется и перлит
увеличивается в объеме 10-20
раз. Вспученный перлит
применяют, для производства
легких бетонов и
теплоизоляционных изделий.
English
Русский
Правила
Легкие искусственные заполнители из пуццоланового материала: обзор метода, физико-механических свойств, термической и микроструктуры
1.
Алькахтани Ф.К., Зафар И. Характеристика обработанного легкого заполнителя и его влияние на физические свойства бетона. Констр. Строить. Матер. 2019;230:116992. doi: 10.1016/j.conbuildmat.2019.116992. [CrossRef] [Google Scholar]
2. Каваллин Т.Л., Кастродейл Р.В., Фримен С., Уолл Дж. Влияние легкого заполнителя на тепловые свойства бетона. АКИ Матер. Дж. 2017; 114:945–956. doi: 10.14359/51701003. [CrossRef] [Google Scholar]
3. Кумар П.С., Бабу М.Дж.Р.К., Кумар К.С. Экспериментальное исследование легкого заполнителя. Междунар. Дж. Гражданский. англ. Рез. 2010; 1:65–74. [Google Scholar]
4. Танака С.Дж., Мохд Сэм А.Р., Абдул Шукор Лим Н., Аванг А.З., Хамза Н., Лу П. Свойства бетона, содержащего смешанный цемент и легкий искусственный заполнитель. малайцы. Дж. Гражданский. англ. 2020; 32: 59–68. [Google Scholar]
5. Надесан М.С., Динакар П. Влияние типа вяжущего на высокоэффективный зольный агломерат с легким заполнителем. Констр. Строить. Матер. 2018; 176: 665–675.
doi: 10.1016/j.conbuildmat.2018.05.057. [Перекрестная ссылка] [Академия Google]
6. Прамусанто П., Нуррочман А., Э. Мамби Х., Нуграха П. Высокопрочный легкий бетон с расширяющимся перлитом в качестве заполнителя. ИОП конф. сер. Матер. науч. англ. 2020;830:42040. doi: 10.1088/1757-899X/830/4/042040. [CrossRef] [Google Scholar]
7. Kanojia A., Jain S.K. Использование скорлупы кокосового ореха в качестве крупного заполнителя в бетоне. Констр. Строить. Матер. 2017; 140:150–156. doi: 10.1016/j.conbuildmat.2017.02.066. [CrossRef] [Google Scholar]
8. Ин К.С., Аванг Х. Характеристики заполнителя, включающего топливную золу пальмового масла (Pofa) и ил. Междунар. Дж. Инж. Доп. Технол. 2019;9:1218–1223. doi: 10.35940/ijeat.A9589.109119. [CrossRef] [Google Scholar]
9. Eziefula U., Ezeh J.C., Eziefula B.I. Свойства бетона из ракушечного заполнителя: обзор. Констр. Строить. Матер. 2018; 192: 287–300. doi: 10.1016/j.conbuildmat.2018.10.096. [CrossRef] [Google Scholar]
10.
Салахуддин Х., Наваз А., Максум А., Мехмуд Т., Зишан Б.У.А. Влияние повышенной температуры на характеристики переработанного крупнозернистого бетона. Констр. Строить. Матер. 2019;202:415–425. doi: 10.1016/j.conbuildmat.2019.01.011. [CrossRef] [Google Scholar]
11. Чжоу С., Чен З. Механические свойства переработанного бетона, изготовленного из различных видов крупного заполнителя. Констр. Строить. Матер. 2017; 134:497–506. doi: 10.1016/j.conbuildmat.2016.12.163. [CrossRef] [Google Scholar]
12. Бенахсина А., Эль Халуи Ю., Таха Ю., Эломари М., Беннуна М.А. Замена природного песка отходами медных рудников для производства бетона. Дж. Билд. англ. 2021;47:103817. doi: 10.1016/j.jobe.2021.103817. [Перекрестная ссылка] [Академия Google]
13. Алтуки Р., Лей М.Т., Кук Д., Гудиметтла М.Дж., Праул М. Увеличение устойчивого использования заполнителей в бетоне путем количественного определения формы и градации промышленного песка. Констр. Строить. Матер. 2022;321:125593. doi: 10.
1016/j.conbuildmat.2021.125593. [CrossRef] [Google Scholar]
14. Сулеман С., Нидхидасан С. Использование промышленного песка в качестве мелких заполнителей в электронных пластиковых отходах бетонной смеси М30. Матер. Сегодня проц. 2020;33:1192–1197. doi: 10.1016/j.matpr.2020.08.043. [Перекрестная ссылка] [Академия Google]
15. Нидхидасан С., Рамеш Б., Прабу С.Дж.Р. Экспериментальное исследование использования пластиковых отходов E в качестве крупного заполнителя в бетоне с промышленным песком. Матер. Сегодня проц. 2019;22:715–721. doi: 10.1016/j.matpr.2019.10.006. [CrossRef] [Google Scholar]
16. Kwek S.Y., Awang H., Cheah C.B., Mohamad H. Разработка спеченного заполнителя, полученного из POFA и ила, для легкого бетона. Дж. Билд. англ. 2022;49:104039. doi: 10.1016/j.jobe.2022.104039. [CrossRef] [Академия Google]
17. Легкие заполнители — Часть 1: Легкие заполнители для бетона, растворов и растворов. Европейский комитет по стандартизации; Брюссель, Бельгия: 2002.
[Google Scholar]
18. Франус М., Барнат-Хунек Д., Вдовин М. Использование осадка сточных вод в производстве легкого заполнителя. Окружающая среда. Монит. Оценивать. 2015;188:10. doi: 10.1007/s10661-015-5010-8. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
19. Chien C.-Y., Show K.-Y., Huang C., Chang Y.-J., Lee D.-J. Влияние добавки натриевой соли на производство сверхлегких заполнителей из смеси промышленного ила и морской глины: лабораторные испытания. Дж. Тайвань Инст. хим. англ. 2020;111:105–109. doi: 10.1016/j.jtice.2020.04.018. [CrossRef] [Google Scholar]
20. Дурга Дж., Кумар С., Арунаканти Э. Использование легких заполнителей для сборных железобетонных конструкций. Междунар. Дж. Заявл. англ. Рез. 2018;13:7779–7787. [Google Scholar]
21. Джордж Г.К., Ревати П. Производство и использование искусственного крупнозернистого заполнителя в бетоне. Обзор. ИОП конф. сер. Матер. науч. англ. 2020;936:12035. doi: 10.1088/1757-899X/936/1/012035.
[CrossRef] [Google Scholar]
22. Рисданарени П., Шолльбах К., Ван Дж., Де Белье Н. Влияние концентрации NaOH на механические и физические свойства активированного щелочью искусственного легкого заполнителя на основе летучей золы. Констр. Строить. Матер. 2020;259:119832. doi: 10.1016/j.conbuildmat.2020.119832. [CrossRef] [Google Scholar]
23. Квек С., Аванг Х. Использование переработанного ила от очистки воды и топливной золы пальмового масла в качестве геополимерного искусственного легкого заполнителя. Устойчивость. 2021;13:6091. doi: 10.3390/su13116091. [CrossRef] [Google Scholar]
24. Ayati B., Molineux C., Newport D., Cheeseman C. Производство и характеристики легких заполнителей из отходов бурового шлама. Дж. Чистый. Произв. 2018;208:252–260. doi: 10.1016/j.jclepro.2018.10.134. [Перекрестная ссылка] [Академия Google]
25. Агравал Ю., Гупта Т., Шарма Р., Панвар Н., Сиддик С. Всесторонний обзор характеристик конструкционного легкого бетонного заполнителя для устойчивого строительства.
Констр. Матер. 2021;1:3. doi: 10.3390/constrmater1010003. [CrossRef] [Google Scholar]
26. Hunag L.-J., Wang H.-Y., Wu Y.-W. Механические свойства в контролируемом низкопрочном резинобетоне с легким заполнителем (CLSRLC) Constr. Строить. Матер. 2016; 112:1054–1058. doi: 10.1016/j.conbuildmat.2016.03.016. [Перекрестная ссылка] [Академия Google]
27. Лю Р., Коффман Р. Легкий заполнитель, изготовленный из вынутого грунта, в строительстве зеленой крыши для управления ливневыми стоками. Материалы. 2016;9:611. дои: 10.3390/ma9080611. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
28. Yliniemi P., Ferreira T., Illikainen Разработка и внедрение легких геополимерных заполнителей на основе отходов в строительные растворы и бетон. Констр. Строить. Матер. 2017; 131:784–792. doi: 10.1016/j.conbuildmat.2016.11.017. [Перекрестная ссылка] [Академия Google]
29. Салим Н., Рашид К., Фатима Н., Ханиф С., Наим Г., Аслам А., Фатима М., Аслам К. Оценка геополимерных легких заполнителей, спеченных микроволновым излучением.
J. Азиатская конкр. Кормили. 2020; 6: 37–49. doi: 10.18702/acf.2020.12.6.2.37. [CrossRef] [Google Scholar]
30. Li X., He C., Lv Y., Jian S., Liu G., Jiang W., Jiang D. легкие заполнители. Констр. Строить. Матер. 2020;256:119413. doi: 10.1016/j.conbuildmat.2020.119413. [CrossRef] [Google Scholar]
31. Ren Y., Ren Q., Huo Z., Wu X., Zheng J., Hai O. Получение легкого заполнителя на основе золы-уноса и глины с низким содержанием воды. абсорбция с использованием раствора карбоната натрия в качестве связующего. Матер. хим. физ. 2020;256:123606. doi: 10.1016/j.matchemphys.2020.123606. [CrossRef] [Google Scholar]
32. Абдулла А., Хуссин К., Абдулла М., Яхья З., Сохацкий В., Разак Р., Блох К., Фансури Х. Влияние различных концентраций NaOH на гелеобразование между частицами геополимерного агрегата летучей золы. Материалы. 2021;14:1111. дои: 10.3390/ma14051111. [PMC free article] [PubMed] [CrossRef] [Google Scholar]
33. Рехман М.-У., Рашид К., Хак Э.У., Хуссейн М.
, Шехзад Н. Физико-механические характеристики и долговечность искусственных легких заполнителей синтезируется цементированием и геополимеризацией. Констр. Строить. Матер. 2019;232:117290. doi: 10.1016/j.conbuildmat.2019.117290. [CrossRef] [Google Scholar]
34. Вали К., Муруган С. Влияние промышленных побочных продуктов на искусственный легкий заполнитель бетона: экологический подход. Экол. Окружающая среда. Консерв. 2020;26:S233–S241. [Академия Google]
35. Патель Дж., Патил Х., Патил Ю., Весмавала Г. Прочностные и транспортные свойства бетона с легким заполнителем, модифицированным стирол-бутадиен-каучуковым латексом. Констр. Строить. Матер. 2018; 195: 459–467. doi: 10.1016/j.conbuildmat.2018.11.092. [CrossRef] [Google Scholar]
36. Tang P., Xuan D., Poon C.S., Tsang D.C. Переработка отходов бетонного раствора (CSW) и золы тонкого сжигания (IBA) в холодносвязанные легкие заполнители (CBLA): технико-экономическое обоснование и влияние типов связующего. Дж. Азар.
Матер. 2019;368:689–697. doi: 10.1016/j.jhazmat.2019.01.112. [PubMed] [CrossRef] [Google Scholar]
37. Ван С., Ю Л., Ян Ф., Чжан В., Сюй Л., Ву К., Тан Л., Ян З. Рациональное использование хвостов карьера при получении неспеченных высокопрочных легких заполнителей. Констр. Строить. Матер. 2022; 334 doi: 10.1016/j.conbuildmat.2022.127444. [CrossRef] [Google Scholar]
38. Wang D., Cui C., Chen X.-F., Zhang S., Ma H. Характеристики автоклавных легких заполнителей с кварцевыми отходами и их влияние на механические свойства бетона. . Констр. Строить. Матер. 2020;262:120110. doi: 10.1016/j.conbuildmat.2020.120110. [Перекрестная ссылка] [Академия Google]
39. Punlert S., Laoratanakul P., Kongdee R., Suntako R. Влияние легких заполнителей, приготовленных из летучей золы, на характеристики легкого бетона. Дж. Физ. конф. сер. 2017;901:12086. doi: 10.1088/1742-6596/901/1/012086. [CrossRef] [Google Scholar]
40. Надесан М.С., Динакар П. Состав смеси и свойства легких заполнителей зольных отходов в конструкционном легком бетоне.
Кейс Стад. Констр. Матер. 2017;7:336–347. doi: 10.1016/j.cscm.2017.09.005. [Перекрестная ссылка] [Академия Google]
41. Квек С., Аванг Х., Чеа С. Влияние соотношения жидкости и твердого вещества и щелочного активатора (силиката натрия к гидроксиду натрия) на свойства свежего и отвержденного геополимера топливной золы пальмового масла, активированного щелочью. Материалы. 2021;14:4253. doi: 10.3390/ma14154253. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
42. Huang C., Pan J.R., Liu Y. Смешивание остатков очистки воды с земляными отходами в производстве кирпича и искусственного заполнителя. Дж. Окружающая среда. англ. 2005; 131: 272–277. doi: 10.1061/(ASCE)0733-9372 (2005) 131: 2 (272). [CrossRef] [Google Scholar]
43. Güneyisi E., Gesoħlu M., Pürsünlü Ö., Mermerdaş K. Аспект долговечности бетонов, состоящих из легких заполнителей из холодносвязанной и спеченной летучей золы. Композиции Часть Б англ. 2013; 53: 258–266. doi: 10.1016/j.compositesb.2013.
04.070. [CrossRef] [Google Scholar]
44. Ибрагим Н.М., Исмаил К.Н., Амат Р.К., Газали М.И.М. Свойства холодносвязанного легкого искусственного заполнителя, содержащего зольный остаток, при различном режиме твердения. Веб-конференция E3S. 2018;34:1038. doi: 10.1051/e3sconf/20183401038. [Перекрестная ссылка] [Академия Google]
45. Лау П., Тео Д., Маннан М. Характеристики легкого заполнителя, полученного из обработанного известью осадка сточных вод и топливной золы пальмового масла. Констр. Строить. Матер. 2017; 152: 558–567. doi: 10.1016/j.conbuildmat.2017.07.022. [CrossRef] [Google Scholar]
46. Аббас В., Халил В., Насер И. Производство легкого геополимерного бетона с использованием искусственного местного легкого заполнителя. Веб-конференция MATEC. 2018;162:2024. doi: 10.1051/matecconf/201816202024. [CrossRef] [Google Scholar]
47. Chen H.-J., Yang M.-D., Tang C.-W., Wang S.-Y. Производство синтетических легких заполнителей из пластовых отложений. Констр.
Строить. Матер. 2012; 28: 387–39.4. doi: 10.1016/j.conbuildmat.2011.08.051. [CrossRef] [Google Scholar]
48. Григо Р., Праневич В. Легкий спеченный заполнитель как строительный материал в бетонных конструкциях. Веб-конференция MATEC. 2018;174:2008. doi: 10.1051/matecconf/201817402008. [CrossRef] [Google Scholar]
49. Озкан Х., Кабай Н., Миян Н. Свойства холодносвязанного и спеченного заполнителя с использованием шлама промывки заполнителя и их введение в бетон: многообещающий материал. Устойчивость. 2022;14:4205. дои: 10.3390/su14074205. [CrossRef] [Google Scholar]
50. Запущена третья линия крупнейшего в регионе производства легких заполнителей LECA — Leca Asia. [(по состоянию на 16 мая 2022 г.)]. Доступно онлайн: https://leca.asia/coming-soon-the-biggest-leca-lightweight-aggregate-production-in-the-region/
51. Tian K., Wang Y., Hong S., Zhang Дж., Хоу Д., Донг Б., Син Ф. Активированные щелочью искусственные заполнители, изготовленные из красного шлама и летучей золы: характеристики и микроструктура.
Констр. Строить. Матер. 2021;281:122552. doi: 10.1016/j.conbuildmat.2021.122552. [Перекрестная ссылка] [Академия Google]
52. Мохан А.Б., Васудев Р. Искусственный легкий заполнитель методом холодного окомкования летучей золы: обзор. Междунар. Рез. Дж. Инж. Технол. 2018;5:778–783. [Google Scholar]
53. Tajra F., Elrahman M.A., Chung S.-Y., Stephan D. Оценка эффективности легкого заполнителя со структурой ядро-оболочка, полученного методом холодного гранулирования. Констр. Строить. Матер. 2018;179:220–231. doi: 10.1016/j.conbuildmat.2018.05.237. [CrossRef] [Google Scholar]
54. Кокал Н.Ю., Озтуран Т. Прочность легких бетонов с легкими зольными заполнителями. Констр. Строить. Матер. 2010; 25:1430–1438. doi: 10.1016/j.conbuildmat.2010.090,022. [PubMed] [CrossRef] [Google Scholar]
55. Jiang Y., Ling T.-C., Shi M. Повышение прочности искусственного заполнителя, приготовленного из отходов бетонного порошка, и его влияние на свойства бетона. Дж. Чистый. Произв.
2020;257:120515. doi: 10.1016/j.jclepro.2020.120515. [CrossRef] [Google Scholar]
56. Гюнейси Э., Гесоглу М., Алтан И., Оз Х.О. Использование легких мелких заполнителей из холодносвязанной золы-уноса в качестве частичной замены природного мелкого заполнителя в самоуплотняющихся строительных растворах. Констр. Строить. Матер. 2015;74:9–16. doi: 10.1016/j.conbuildmat.2014.10.021. [CrossRef] [Google Scholar]
57. Вали К.С., Муруган Б. Влияние нано-SiO2 на свойства холодноскрепленных искусственных заполнителей с различными связующими. Междунар. Дж. Технол. 2019;10:897. doi: 10.14716/ijtech.v10i5.2590. [CrossRef] [Google Scholar]
58. Зафар И., Рашид К., Джу М. Синтез и характеристика легких заполнителей путем геополимеризации и отверждения под действием микроволнового излучения. Дж. Билд. англ. 2021;42:102454. doi: 10.1016/j.jobe.2021.102454. [Перекрестная ссылка] [Академия Google]
59. Гомати П., Сивакумар А. Легкие заполнители на основе летучей золы, содержащие глиняные вяжущие вещества.
Индийский Дж. Инж. Матер. науч. 2014;21:227–232. [Google Scholar]
60. Kamal J., Mishra U.K. Влияние свойств летучей золы на характеристики производимых угловых заполнителей летучей золы. Дж. Инст. англ. сер. А. 2020; 101: 735–742. doi: 10.1007/s40030-020-00461-5. [CrossRef] [Google Scholar]
61. Вали К.С., Муруган Б. Влияние различных вяжущих на свойства холодносвязанного искусственного легкого заполнителя. Доп. Конкр. Констр. 2020;9: 183–193. [Google Scholar]
62. Shahane H.A., Patel S. Влияние метода отверждения на характеристики экологически чистых заполнителей из золы-унос угловой формы холодного связывания. Дж. Билд. англ. 2020;35:101997. doi: 10.1016/j.jobe.2020.101997. [CrossRef] [Google Scholar]
63. Сатпати Х., Патель С., Наяк А. Разработка устойчивого легкого бетона с использованием ценосферы летучей золы и спеченного заполнителя золы-уноса. Констр. Строить. Матер. 2019; 202: 636–655. doi: 10.1016/j.conbuildmat.2019.01.034. [CrossRef] [Google Scholar]
64.
Шивапрасад К.Н., Дас Б.Б. Влияние продолжительности теплового отверждения на искусственно полученные заполнители золы-уноса. ИОП конф. сер. Матер. науч. англ. 2018;431:92013. doi: 10.1088/1757-899X/431/9/092013. [CrossRef] [Google Scholar]
65. Sun Y., Li J.-S., Chen Z., Xue Q., Sun Q., Zhou Y., Chen X., Liu L., Poon C.S. легкий заполнитель керамзит из красных шламов и золошлаковых отходов сжигания твердых бытовых отходов: механизм и оптимизация. Констр. Строить. Матер. 2021;287:122993. doi: 10.1016/j.conbuildmat.2021.122993. [CrossRef] [Google Scholar]
66. Лю М., Ван С., Бай Ю., Сюй Г. Влияние температуры спекания на характеристики легкого заполнителя, изготовленного из осадков сточных вод и речных отложений. Дж. Эллой. комп. 2018; 748: 522–527. doi: 10.1016/j.jallcom.2018.03.216. [CrossRef] [Google Scholar]
67. Risdanareni P., Ekaputri J.J., Triwulan Влияние температуры спекания на свойства метакаолинового искусственного легкого заполнителя. АИП конф. проц. 2017;1887:20045.
doi: 10.1063/1.5003528. [Перекрестная ссылка] [Академия Google]
68. Рехман М.-У., Рашид К., Зафар И., Алкахтани Ф.К., Хан М.И. Состав и характеристика геополимерного и обычного легкого сырого бетона путем включения синтетического легкого заполнителя. Дж. Билд. англ. 2020;31:101363. doi: 10.1016/j.jobe.2020.101363. [CrossRef] [Google Scholar]
69. Рисданарени П., Чоири А.А., Джатмика Б., Пуспитасари П. Влияние использования метакаолинового искусственного легкого заполнителя на свойства конструкционного легкого бетона. Гражданский англ. Размеры. 2017;19: 86–92. doi: 10.9744/ced.19.2.86-92. [CrossRef] [Google Scholar]
70. Наратта С., Чайпанич А. Фазовые характеристики, физические свойства и прочность экологически безопасных легких заполнителей из золы-уноса холодного связывания. Дж. Чистый. Произв. 2018;171:1094–1100. doi: 10.1016/j.jclepro.2017.09.259. [CrossRef] [Google Scholar]
71. Даш С.К., Кар Б.Б., Мукерджи П.С., Мустаким С.М. Сравнение физико-химических и механических характеристик трех потенциальных заполнителей, изготовленных из летучей золы.
Дж. Гражданский. Окружающая среда. англ. 2016;6:243. [Академия Google]
72. Ding C., Sun T., Shui Z., Xie Y., Ye Z. Физические свойства, прочность и устойчивость к примесям холодносвязанных заполнителей на основе фосфогипса. Констр. Строить. Матер. 2022;331:127307. doi: 10.1016/j.conbuildmat.2022.127307. [CrossRef] [Google Scholar]
73. Гош Б. Автоклавированные гранулы летучей золы как замена крупнозернистого заполнителя в бетонной смеси. AMC Indian J. Civ. англ. 2018;1:36. doi: 10.17010/ijce/2018/v1i2/140576. [CrossRef] [Google Scholar]
74. Аслам А., Рашид К., Наим Г., Салим Н., Ханиф С. Микроволновый синтез и экспериментальное исследование легкого геополимерного заполнителя. Тех. Дж. Унив. англ. Технол. 2020; 25:8–16. [Академия Google]
75. Саад М., Баалбаки О., Хатиб Дж., Эль Корди А., Масри А. Производство легких заполнителей из золы сжигания твердых бытовых отходов и их влияние на свойства бетона; Материалы 2-го Международного конгресса по инженерии и архитектуре; Мармарис, Турция.
22–24 апреля 2019 г.; стр. 1638–1649. [Google Scholar]
76. Абдулла А., Абдулла М.М.А.Б., Хуссин К., Джунаиди С., Тахир М.Ф.М. Влияние соотношения летучей золы/щелочного активатора на искусственный заполнитель геополимера летучей золы. АИП конф. проц. 2018;2045:20102. дои: 10.1063/1.5080915. [CrossRef] [Google Scholar]
77. Чой С.-Дж., Ким Дж.-Х., Бэ С.-Х., О Т.-Г. Характеристики прочности, усадки при высыхании и карбонизации аморфного металлического армированного волокном раствора с искусственным легким заполнителем. Материалы. 2020;13:4451. doi: 10.3390/ma13194451. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
78. Аяти Б., Феррандис-Мас В., Ньюпорт Д., Чизман С. Использование глины в производстве легких заполнителей. Констр. Строить. Матер. 2018; 162:124–131. doi: 10.1016/j.conbuildmat.2017.12.018. [Перекрестная ссылка] [Академия Google]
79. Карьяван И.Д., Экапутри Дж.Дж., Видьятмоко И., Ариатеджа Э. Влияние соотношения Na2SiO3/NaOH на объемные свойства геополимерных заполнителей из летучей золы.
Матер. науч. Форум. 2019; 967: 228–235. doi: 10.4028/www.scientific.net/MSF.967.228. [CrossRef] [Google Scholar]
80. Разак Р., Абдулла М.М.А.Б., Хуссин К., Исмаил К.Н., Харджито Д., Яхья З. Характеристики искусственного легкого геополимерного заполнителя (ALGA) в бетоне OPC. Ключ инж. Матер. 2016; 673:29–35. doi: 10.4028/www.scientific.net/KEM.673.29. [CrossRef] [Google Scholar]
81. Sahoo S., Selvaraju A.K., Prakash S.S. Механические характеристики конструкционного бетона с легким заполнителем, изготовленного из спеченных зольных заполнителей и синтетических волокон. Цем. Конкр. Композиции 2020;113:103712. doi: 10.1016/j.cemconcomp.2020.103712. [CrossRef] [Google Scholar]
82. Лау П., Тео Д., Маннан М. Механические, прочностные и микроструктурные свойства легкого бетона с использованием заполнителя, изготовленного из обработанного известью осадка сточных вод и топливной золы пальмового масла. Констр. Строить. Матер. 2018;176:24–34. doi: 10.1016/j.conbuildmat.2018.
04.179. [CrossRef] [Google Scholar]
83. Испытание бетона. Часть 203. Рекомендации по измерению скорости ультразвуковых импульсов в бетоне. Европейский комитет по стандартизации; Брюссель, Бельгия: 1986. [Google Scholar]
84. Отман М., Сарайре А., Абдулла Р., Сарбини Н., Яссин М., Ахмад Х. Экспериментальное исследование легкого бетона с использованием легкого керамзитобетона (LECA) и расширенный заполнитель перлита (EPA) J. Eng. науч. Технол. 2020;15:1186–1201. [Академия Google]
Производство искусственных пористых заполнителей из топливосодержащих промышленных отходов в СССР
Лицензионное соглашение ASTM
ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в
контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете
его и соглашаетесь соблюдать его условия.
Если вы не согласны с условиями настоящего Лицензионного соглашения,
немедленно покиньте эту страницу, не входя в продукт ASTM.
1. Право собственности:
Этот Продукт защищен авторским правом как
компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM
(«ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда
прямо указано в тексте отдельных документов. Все права защищены. Ты
(Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы.
Это не продажа; все права, право собственности и интерес к продукту или документам ASTM
(как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать
уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.
2. Определения.
A. Типы лицензиатов:
(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;
(ii) Одноместный:
одно географическое местоположение или несколько
объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно;
например, разные кампусы одного и того же университета в одном городе управляются централизованно.
(iii) Multi-Site:
организация или компания с
независимое управление несколькими точками в одном городе; или организация или
компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.
B. Авторизованные пользователи:
любое лицо, подписавшееся
к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников,
или сотрудник Лицензиата на Одном или Множественном Сайте.
3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное,
отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких
авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать
разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.
A. Конкретные лицензии:
(i) Индивидуальный пользователь:
(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;
(b) право скачивать, хранить или распечатывать отдельные копии
отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом.
То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его.
Документа) для временного хранения на одном компьютере в целях просмотра и/или
печать одной копии документа для личного пользования. Ни электронный файл, ни
единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный
файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это
электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или
в противном случае разделены. Одна печатная копия может быть распространена среди других только для их
внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ
иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.
(ii) Односайтовые и многосайтовые лицензии:
(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;
(b) право скачивать, хранить или распечатывать отдельные копии
отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя.
использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;
(c) если образовательное учреждение, Лицензиату разрешается предоставлять
печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;
(d) право на отображение, загрузку и распространение печатных копий
Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.
(e) Лицензиат проведет всю необходимую аутентификацию
и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.
(f) Лицензиат предоставит ASTM список авторизованных
IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.
B. Запрещенное использование.
(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой
использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.
(ii) Авторизованный пользователь не может производить этот Продукт, или
Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке,
или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.
(iii) В частности, никто не имеет права передавать, копировать,
или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе
3 настоящей Лицензии без предварительного письменного разрешения ASTM.
В частности,
за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения
ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла,
или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые
стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать,
или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM;
(d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или
Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов.
получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или
иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или
Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено
по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные
части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или
Документ.
Включение печатных или электронных копий в пакеты курсов или электронные резервы,
или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без
Предварительное письменное разрешение ASTM.
(iv) Лицензиат не может использовать Продукт или доступ к
Продукт в коммерческих целях, включая, помимо прочего, продажу Документов,
материалы, платное использование Продукта или массовое воспроизведение или распространение Документов
в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование
Продукт сверх разумных расходов на печать или административные расходы.
C. Уведомление об авторских правах . Все копии материала из ASTM
Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице.
каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение
уведомление об авторских правах не допускается.
4. Обнаружение запрещенного использования.
A. Лицензиат несет ответственность за принятие разумных мер
для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или
запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM
при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения
прекращение такой деятельности и предотвращение ее повторения.
B. Лицензиат должен прилагать все разумные усилия для защиты
Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет
ASTM о любом использовании, о котором стало известно или о котором было сообщено.
5. Постоянный доступ к продукту.
ASTM резервирует
право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит
условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или
абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение
что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется
связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM.
вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к
онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают
настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право
право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.
6. Форматы доставки и услуги.
A. Некоторые продукты ASTM используют стандартный интернет-формат HTML.
ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца,
хотя ASTM приложит разумные усилия для использования общедоступных форматов.
Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет
подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение
для просмотра продуктов ASTM.
B. Продукты ASTM также доступны в Adobe Acrobat
(PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку
и настройка соответствующего программного обеспечения Adobe Acrobat Reader.
C. ASTM приложит разумные усилия для предоставления онлайн-доступа
доступны на постоянной основе. Доступность будет зависеть от периодического
перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения,
загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ,
и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен,
или если доступ становится медленным или неполным из-за процедур резервного копирования системы,
объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети
или задержки, или любая другая причина, которая может время от времени делать продукт недоступным
для Лицензиата или Авторизованных пользователей Лицензиата.
7.
Условия и стоимость.
A. Срок действия настоящего Соглашения _____________ («Период подписки»).
Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе
после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может
меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение.
в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.
B. Сборы:
8. Проверка.
ASTM имеет право проверять соответствие
с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности
часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности.
соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается
разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка
состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в
таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если
проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM,
Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении
ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от
любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем
любым другим способом, разрешенным законом.
Лицензиат признает и соглашается с тем, что ASTM может внедрять
определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.
9. Пароли:
Лицензиат должен немедленно уведомить ASTM
о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом
нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля
или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность
для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного
доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.
10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении,
все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые
гарантия товарного состояния, пригодности для определенной цели или ненарушения прав
отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.
11. Ограничение ответственности:
В случаях, не запрещенных законом,
ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные,
косвенные или штрафные убытки, независимо от теории ответственности,
возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM.
Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.
12. Общие.
A. Расторжение:
Настоящее Соглашение действует до
прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии
(на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.
B. Применимое право, место проведения и юрисдикция:
Это
Соглашение должно толковаться и толковаться в соответствии с законодательством
Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения
в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим
Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.
C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение
между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или
одновременные устные или письменные сообщения, предложения, заверения и гарантии
и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения,
или другое сообщение между сторонами, относящееся к его предмету в течение срока действия
настоящего Соглашения.
