Арматура плиты перекрытия, армирование: материалы, схема, чертеж

Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.

Содержание

• 1 Виды перекрытий
• 2 Преимущества и недостатки сплошного армированного перекрытия
• 3 Расчет толщины плиты и количества рядов арматуры
  • 3.1 Толщина перекрытия
  • 3.2 Армирующая сетка
  • 3.3 Стыки прутков
  • 3.4 Монтаж сетки
  • 3.5 Обвязка и отверстия под вытяжки и лестницы
• 4 Чертежи и схемы армирования монолитной плиты перекрытия
• 5 Конструктивные особенности
• 6 Инструкция по армированию перекрытия
• 7 Порядок армирования и заливки
  • 7. 1 Устройство опалубки
  • 7.2 Монтаж арматуры
• 8 Армирование пустотной плиты перекрытия: пошаговая инструкция
  • 8.1 Преимущества армирования:
  • 8.2 Что представляет собой армирование плит
  • 8.3 Советы по армированию:
  • 8.4 Как правильно армировать плиты своими руками:

Виды перекрытий

Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.

По типу конструкции бывают:

• Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)

• Монолитное перекрытие, армирование которого осуществляется непосредственно на месте

По назначению плиты бывают:

1. Цокольные – отделяют стены подвала от нижних этажей

2. Межэтажные – разграничивают этажи

3. Чердачные – размежёвывают жилые помещения и подкровельное пространство

Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.

По форме и количеству пустот плита может быть:

• Многопустотной – с продольными круглыми полостями
• Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
• Ребристой – сложный профиль с особыми характеристиками

Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.

Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

• Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
• Сооружение пола любого размера, конфигурации – ограничений нет
• Отсутствие стыков и швов
• Выполнение всех монтажных и других работ на объекте
• Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
• Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
• Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
• Равномерное распределение больших нагрузок на фундамент
• Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
• Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
• Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т. д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т. д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т. д.). Их закрывают сеткой и не заливают.

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

• Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
• Фиксирование на схеме всех отверстий, которые не планируется заливать
• Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
• Определение размера ячеек, мест установки продольного крайнего прута до края заливки
• Расчет габаритов профлиста для нижней плоскости плиты
• Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
• Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
• Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
• Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
• В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Конструктивные особенности

Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.

Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.

В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.

Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.

Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.

Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.

Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.

Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.

Инструкция по армированию перекрытия

Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.

В работе пригодятся:

• Для опалубки – влагостойкая фанера либо доски
• Для перевязки – отожженная проволока и специальный инструмент
• Оснастка для гибки заготовок из арматуры
• Специальные кусачки или болгарка для резки прутьев
• Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т. д.

Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.

Краткий алгоритм работы:

• Нарезка заготовок из арматуры, связка первого слоя сетки
• Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
• Привязка сетки второго слоя, монтаж на объекте
• Заливка бетоном

Порядок армирования и заливки

Устройство опалубки

Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.

После сбора опалубки ее проверяют нивелиром.

Монтаж арматуры

Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.

Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.

Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

Армирование пустотной плиты перекрытия: пошаговая инструкция

Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.

Преимущества армирования:

• Возможность выполнения ровных и прочных поверхностей
• Длительный срок эксплуатации
• Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
• Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
• Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
• Прекрасные показатели огнестойкости
• Цена вопроса – примерно равна стоимости готовой железобетонной плиты

Что представляет собой армирование плит

В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.

Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.

Советы по армированию:

• Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
• Элементы укладываются в два слоя.
• Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
• Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра. Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
• Опалубку делают из влагостойкой фанеры или досок.

Как правильно армировать плиты своими руками:

• Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
• Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича. После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
• Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
• Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
• Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
• Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
• Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
• В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.

Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.

Диаметр арматуры для плиты перекрытия

Содержание

1. Назначение
2. Требования
3. Какие материалы используются?
4. Особенности расчета
5. Основные правила
6. Как армировать?
7. Армирование фундаментной плиты
8. Диаметр армирования
9. Укладка металла по основной ширине
10. Зоны продавливания
11. Армирование монолитной плиты перекрытия
12. Перекрытие по профлисту
13. Сплошная плита
14. Вязка арматуры монолитной плиты

Армирование безбалочной монолитной плиты перекрытия (внутренней горизонтальной оболочки здания) является обязательным технологическим процессом их изготовления. Арматура в конструкции из бетона принимает на себя нагрузку и повышает прочностные характеристики изделия.

Назначение

Цель армирования – увеличить несущую способность конструкции и снизить вероятность образования трещин из-за перепадов температуры. Для таких целей используются материалы с высокими прочностными характеристиками, такие как фибра, стекловолокно, базальтовая вата, сталь. Чтобы избежать преждевременной коррозии и увеличить долговечность зданий, были внедрены методы армирования.

Требования

Армирование монолитной плиты перекрытия – сложный процесс, выполнение которого зависит от ряда условий. При создании железобетонной плиты следует соблюдать следующие рекомендации.

• Металлические прутья должны быть соединены вязальной проволокой толщиной 1,2-1,6 мм. Использование электросварки не допускается из-за изменения структуры металла в местах соединений.
• Необходимо предусмотреть необходимую толщину (высоту) бетонной плиты по отношению к расстоянию между несущими стенами. Высота железобетонной панели в 30 раз меньше расстояния между опорами. При этом минимальная толщина панели составляет не менее 15 сантиметров.
• Железные элементы каркаса укладываются вертикально, с учетом размеров панели. На самой низкой высоте панели арматура укладывается в один слой. Если высота панели превышает 15 см, арматура укладывается в два слоя.
• Бетонная смесь, используемая для заливки опалубки, имеет класс не ниже М200. Бетонная смесь обладает отличными эксплуатационными свойствами, выдерживает значительные нагрузки и имеет доступную цену.
• Для установки стальной решетки используются арматурные прутья диаметром 8-12 мм. При двухслойном армировании практикуется увеличение размера поперечного сечения металлического профиля в нижнем ряду. Допускается использование готовых сеток.
• Опалубка изготавливается из водостойкой фанеры или строганных досок. Стыки тщательно герметизируются. Опалубка укрепляется железными опорами или деревянными столбами диаметром до 20 сантиметров.

Соблюдение заданных требований в процессе армирования обеспечивает прочностные характеристики возведенной конструкции. Армированная плита, изготовленная в соответствии с техническими условиями, прослужит многие десятилетия.

Какие материалы используются?

Кроме всего прочего, необходимо позаботиться о выборе правильного материала для использования. Для производства плит перекрытия, как уже упоминалось выше, предпочтительно использовать цемент марки 200 и выше. Этот цемент обладает самой высокой степенью прочности, что особенно важно в данном случае. Ведь вес плиты составляет около 500 кг/м2.

Арматура плиты в основном состоит из металлических стержней класса A500C. Горячекатаные арматурные стержни с периодическим профилем. Диаметр прутьев определяется расчетами, выполненными в плане проектирования. Как правило, диаметр прутьев для перекрытия лежит в диапазоне 8-16 миллиметров.

Поскольку монолитная плита работает в основном на излом, армирование фундамента, которое вытягивается в процессе эксплуатации, является основным. Для его создания в некоторых секциях используются бруски большего сечения, чем для верхнего слоя. На стыке между плитами и опорами ситуация несколько иная. Здесь верхние брусья также подвергаются внушительным нагрузкам, поэтому они дополнительно усилены. Там, где плита опирается на колонны или между опорами с большими пролетами, используется поперечная арматура усиленной конструкции типа A240C или A240 (строительная арматура с гладкой поверхностью).

Особенности расчета

Грамотный расчет монолитной плиты перекрытия и ее армирования имеет много положительных сторон.

• Горизонтальная конструкция перекрытия будет иметь высокую нагрузку на отказ.
• Правильный расчет обеспечит оптимальный выбор арматуры, высоты перекрытия, марки и объема бетона. Все это позволяет сэкономить время и деньги.
• Очень профессиональные расчеты гарантируют, что не только стены, но и колонны внутри здания будут поддерживать монолитную конструкцию.
• Расчет покажет все необходимые количества и затраты.
• Возможен расчет панели пола, не соответствующей стандартной конфигурации.
• Срок службы конструкции, построенной в полном соответствии с расчетами армирования, практически неограничен.

Основные правила

Не все могут выполнять профессионально точные расчеты. Однако существуют единые стандарты для строительства и армирования монолитной плиты. Исходя из этих правил, высота перекрытия должна составлять 1/30 расстояния между соседними пролетными опорами. Например, при пролете 600 сантиметров высота готовой монолитной конструкции составит 20 сантиметров. Увеличение высоты приведет лишь к чрезмерному использованию дорогостоящего бетона.

Если длина перекрываемого проема не превышает 7 метров, следует использовать стандартный метод расчета. Согласно этому методу, монолитную плиту необходимо армировать двумя слоями арматуры. В два слоя укладываются арматурные стержни A-500C диаметром 10 миллиметров. Брусья должны быть расположены с интервалом примерно 150-200 миллиметров. Прутья соединяются в клетку 150-200 миллиметров мягкой вязальной проволокой от 1,2 до 3 миллиметров. Панель может быть усилена имеющейся в продаже сварной сеткой.

При расчете размеров монолитной конструкции необходимо учитывать размер кронштейна. Это та часть панели, которая будет перекрывать стену. Для кирпичных стен кронштейн должен быть 15 сантиметров или больше. Для стен из пенобетона этот размер составляет 25 и более сантиметров. Арматура обрезается таким образом, чтобы ее концы были покрыты слоем бетонной смеси высотой не менее 25 миллиметров.

Простейшие расчеты показывают, что при правильном армировании на квадратный метр монолитной бетонной плиты высотой 20 сантиметров расходуется примерно 1 м3 бетона класса М200 и выше (предпочтительно М350), 36 килограммов арматуры класса А500С, с площадью поперечного сечения 10 миллиметров. Это основные правила. Однако точные расчеты может сделать только специалист.

Как армировать?

Нагрузка на безопорную монолитную плиту идет вертикально вниз и распределяется пропорционально по всей площади поверхности. Получается, что верхняя сторона арматурного каркаса воспринимает сжимающие нагрузки, а нижняя – растягивающие. Брусья укладываются в опалубочную конструкцию и связываются между собой с помощью мягкой вязальной проволоки. Для несущей конструкции используются толстые металлические прутья. Верхний слой состоит из брусков меньшего сечения.

После выбивки армирующих сеток необходимо правильно распределить их по высоте.

Если высота монолитной панельной конструкции составляет от 180 до 200 миллиметров, то длина пролета может достигать 6 метров. В таких панелях расстояние между нижней и верхней армирующими сетками составляет от 100 до 125 миллиметров. Используются зажимы из остатков арматуры диаметром 10 мм. Длинные прутья сгибаются в форме буквы “L” и размещаются с интервалом в метр. Там, где необходимо усилить плиту перекрытия, расстояние сокращается до 40 см. Как правило, это центр зоны соединения с опорами и зона с наибольшей нагрузкой.

Под нижележащим арматурным каркасом плиты следует оставить слой бетона около 25-30 миллиметров или чуть больше. Аналогичный слой заливается на верхнюю армирующую сетку. Для поддержания такого расстояния под пересечения нижних арматурных стержней с интервалом около одного метра устанавливаются пластиковые распорки. Такие крепления можно приобрести в магазинах строительных материалов. Их можно заменить деревом, прибитым или прикрученным к опалубке саморезами. Если их не закрепить таким образом, они будут плавать, когда форма будет заполнена бетоном.

Для создания надежной плиты необходимо, чтобы плита была надлежащим образом армирована, чтобы она могла выдерживать изгибающие нагрузки и чтобы давление на фундамент распределялось равномерно. Монолитные плиты перекрытия обойдутся дешевле, так как не требуют применения подъемного оборудования на стройплощадке. Предварительные расчеты для малых пролетов можно выполнить самостоятельно, используя формулы из предписывающих документов

В зависимости от конструкции устанавливаются деревянные и железобетонные плиты перекрытия. Последние, в свою очередь, делятся на:

• стандартные железобетонные плиты различной конструкции;
• монолитные перекрытия.

Сборные железобетонные плиты имеют преимущество профессионального изготовления в соответствии с требованиями СНиП: меньший вес за счет углублений, создаваемых при заливке. По количеству и форме внутренней структуры, плита может быть

• многожильные – с круглыми продольными отверстиями;
• ребристый – со сложным профилем поверхности;
• пустотелые – в качестве вставок используются узкие фигурные плиты.

Сборные плиты перекрытия оправдывают свое применение в крупномасштабном строительстве, например, при возведении высотных зданий. Однако они имеют свои недостатки при укладке:

• наличие суставов;
• использование подъемного оборудования;
• они подходят только для помещений стандартных размеров;
• невозможность создания фигурных перекрытий, отверстий для лифтов и т.д.

Установка плит перекрытия является дорогостоящей. Вы должны оплатить транспортировку специальным автомобилем, погрузку и установку краном. Если вы не хотите использовать машины дважды, лучше сразу установить плиты на стены. Если вы строите небольшой отдельный дом или дом в одиночку, эксперты рекомендуют изготавливать плиты самостоятельно. Бетон заливается непосредственно на строительную площадку. Предварительно изготавливается опалубка и армированная сетка.

Железобетонная плита изготавливается так же, как и сборные плиты из 2 материалов:

• Железные прутья;
• Цементный раствор.

Бетон обладает высокой твердостью, но он хрупок и не выдерживает деформации, повреждаясь при ударе. Металл мягче и хорошо переносит деформации изгиба и кручения. При соединении этих двух материалов получаются прочные конструкции, способные выдерживать любые нагрузки.

• без стыков и швов;
• гладкая, сплошная поверхность;
• возможность изготовления панелей для помещений любой формы и размера;
• сборка и монтаж арматуры происходит непосредственно на месте;
• железобетонный монолит укрепляет конструкцию и соединяет стены друг с другом;
• нет необходимости герметизировать стыки или выравнивать переходы после сборки;
• местные высокие нагрузки на плиту равномерно распределяются по фундаменту;
• легко сделать различные проемы между этажами для лестниц и коммуникационных колодцев.

К недостаткам армирования относятся большой объем работ по установке арматурной сетки и длительный процесс сушки и твердения бетона.

Параметры перекрытия следует рассчитывать на основе требований СНиП. К рассчитанным размерам добавляется 30% на прочность, а точнее эти цифры умножаются на коэффициент безопасности 1,3. В расчет включаются только несущие стены и колонны, стоящие на фундаменте. Перегородки нельзя использовать в качестве опоры.

Приблизительный расчет толщины перекрытия по отношению к расстоянию между стенами составляет соотношение 1:30 (толщина перекрытия и длина пролета соответственно). Классический пример из литературы – ширина помещения 6 метров, или 6000 мм. Тогда толщина плиты должна составлять 200 мм.

Если расстояние между стенами составляет 4 метра, то в соответствии с расчетами можно установить плиту толщиной 120 мм. На практике такое усиление плиты перекрытия подходит только для нежилого чердака без громоздкой мебели. Остальную часть пола (потолки) лучше всего сделать из 150 мм с двумя рядами армированной сетки. Вы можете сэкономить на втором ряду, установив 8-миллиметровый брус с шагом в 2 раза больше.

Если пролет превышает 6 м, прогибы и другие нагрузки значительно возрастают. Все размеры и чертежи перекрытий должны быть выполнены специалистами. Приблизительные расчеты не могут учесть всех нюансов.

Согласно рекомендациям СНиП, в жилых зданиях потолок должен иметь 2 ряда арматурных сеток. В зависимости от расчетной толщины, верхний ряд может иметь меньшее сечение арматуры и больший размер ячеек. Специализированные рекомендуемые размеры для пролетов 6 м и 4 м для стандартной нагрузки жилого дома приведены в таблице ниже.

Размер пролета, толщина перекрытия, уровень сетки

Нижняя балка, диаметр в мм

Верхняя балка, диаметр в мм

Размер ячейки

6 м, 20 см, дно

До 6 м, 20 см, верх

До 6 м, 20 см, верх

4 м, 15 см, дно

4 м, 15 см, верх

Для расчета используется максимальное расстояние между стенами. Пол одинаковой толщины укладывается над помещениями одного этажа, а расчет производится по помещению с максимальными размерами. Рассчитанные значения округляются в большую сторону.

Решетка изготовлена из катанки – горячекатаной круглой низкоуглеродистой стали 3А. Это означает, что металл обладает высокой пластичностью и будет хорошо удерживать бетонную плиту при больших стационарных нагрузках и вибрации от землетрясений, тяжелой техники, плохой почвы.

Длина бруса может быть недостаточной для создания непрерывного перекрытия. Для этого выполняется соединение внахлест. Бруски укладываются рядом друг с другом на расстоянии 10 диаметров и связываются проволокой. Для бруса толщиной 8 мм двойной шов составляет 80 мм (8 см). Аналогично, для проката F12 – шов составляет 48 см. Стыки между брусьями располагаются в шахматном порядке, они не могут быть на одной линии.

Для соединения можно использовать сварку, прокладывая шов по длине. В этом случае теряется гибкость конструкции.

Прутья сетки скреплены между собой проволокой диаметром 1,5-2 мм. Каждый перекресток плотно скручен. Расстояние между сетками составляет примерно 8 см. Это обеспечивается путем отрезания отрезка проволоки диаметром 8 мм до соответствующего размера. Переплетение следует выполнять в местах пересечения на нижней сетке.

Под нижней сеткой необходимо оставить зазор в 2 см, чтобы можно было уложить слой бетона. Для этого на опалубку с интервалом в 1 м устанавливаются пластиковые конусные пробки.

Чтобы соединить перекрытие со стенами, по периметру формируется короб, или боковая опалубка. Он располагается вертикально и служит границей при заливке бетона. Коробка по периметру прибивается вдоль него, а углы укрепляются. После застывания плиты коробку удаляют, оставляя ровный край.

Опалубка устанавливается на расстоянии 2 см от концов и продольных стержней после монтажа арматурной сетки и обеспечивает размещение металла внутри бетона. Его расстояние от плоскости стены составляет 15 см для кирпичной кладки и шлакоблока. Газобетон менее прочный, а перекрытие плит составляет 20 см. Это расстояние на стене перед заливкой покрывается специальным вибродемпфирующим составом. Такой слой значительно повышает прочность здания.

Аналогичная опалубка устанавливается в местах, где должны оставаться проемы. Это, прежде всего, лестницы между этажами, проходы для труб, вентиляционные системы и хозяйственные каналы. Они не будут покрыты сеткой и не будут залиты водой.

Для того чтобы правильно установить пол, необходимо составить проект. На его основе можно рассчитать расход всех материалов, от вязальной проволоки до количества цемента.

1. (1) Перед составлением чертежа необходимо произвести замеры всех помещений и внешнего периметра дома, если нет чертежа. Они берутся от оси стены. 2.
2. 2. отметьте все отверстия, которые не будут заполняться.
3. Начертите контуры всех несущих стен и части промежуточных стен. Выполняется подробный чертеж балок, сеток и креплений с указанием толщины прутков, узлов и соединений.
4. 4 Размеры ячеек и положение крайнего продольного бруса от края отливки указаны на чертеже.
5. 5 Рассчитываются размеры профилированного листа под нижней плоскостью листа.

При создании сетчатого шаблона в большинстве случаев количество ячеек не является целым числом. Арматура должна быть смещена, чтобы получить одинаковые уменьшенные размеры ячеек на стенах.

Осталось рассчитать материал. Умножьте длину прутка на количество прутков. Добавьте к этому числу расход на суставы и увеличьте полученную цифру на 2%. При покупке округляйте в большую сторону.

Рассчитайте количество пластиковых крепежных полос и то, сколько рулона войдет во вставки между сетками в зависимости от площади перекрытия.

Рассчитайте состав цемента, исходя из толщины плиты и ее площади.

Арматура сверху и снизу должна быть покрыта раствором толщиной не менее 20 мм. Если воздух попадает внутрь, на поверхности металла образуется коррозия, и он начинает разрушаться. При создании плиты толщиной более 15 см, с 2 слоями арматуры, сверху наносится больше раствора.

Чертеж также используется для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней опорной плоскости – платформы для заливки перекрытия.

Любой строитель способен разместить брусья и связать все пересечения проволокой. Чтобы подстраховаться, лучше доверить расчет перекрытий и проектирование дома профессионалам.

После того как все расчеты выполнены и план готов, приступайте к установке опалубки по всей длине перекрытия. Чаще всего для этого используются плиты 50×150 мм, брус и фанера. Правильность конструкции проверяется с помощью спиртового уровня или нивелира. Следующий шаг – укладка нижнего ряда арматуры в соответствии с проектом. Все соединения металлических рам должны быть выполнены в шахматном порядке.

Поэтому все пространство между арматурой и опалубкой должно быть заполнено бетоном. Для этого сетка укладывается на кронштейны и фиксируется вязальной проволокой.

Никогда не используйте сварку для соединения элементов.

Поместите второй слой арматуры поверх первого слоя. Все элементы размещаются на специальных опорах.

Следующим шагом является заливка сначала тонкого, а затем более толстого слоя бетона (обычно М200) на опалубку. Первый слой должен иметь консистенцию сметаны и осторожно снимается лопаткой для удаления пузырьков воздуха. Чтобы предотвратить растрескивание бетона, первые 2-3 дня его увлажняют водой. Когда вся конструкция затвердеет (на это должно уйти не менее 30 дней), опалубку снимают.

Сергей Коровин

Магистр архитектуры, окончил Самарский государственный архитектурно-строительный университет. 11-летний опыт работы в области проектирования и строительства.

Армирование монолитной плиты – сложная и ответственная задача. Элемент конструкции подвергается серьезным изгибающим нагрузкам, с которыми бетон не справляется. Поэтому во время бетонирования устанавливаются арматурные леса, чтобы укрепить плиту и предотвратить ее разрушение под нагрузкой.

Как правильно укрепить конструкцию? При выполнении задания необходимо соблюдать несколько правил. При строительстве частного дома не принято разрабатывать подробный рабочий проект и делать сложные расчеты. В связи с низкими нагрузками считается достаточным для выполнения минимальных требований, которые изложены в нормативных документах. Опытные строители также могут укладывать арматуру по линиям уже построенных зданий.

Перекрытие в здании может быть двух типов:

В целом, армирование плиты перекрытия и фундаментной плиты принципиально не отличается. Однако важно знать, что в первом случае потребуются прутки большего диаметра. Это связано с тем, что под элементом фундамента находится упругое основание – грунт, который принимает на себя часть нагрузки. Однако схема армирования плиты перекрытия не предполагает дополнительного усиления.

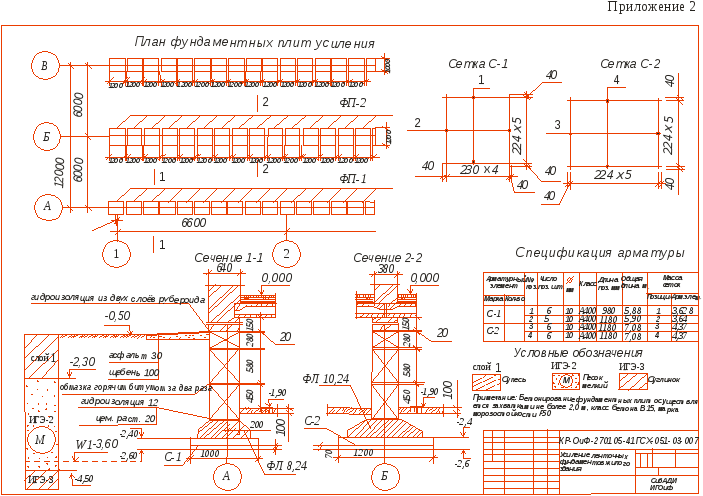

Армирование фундаментной плиты

Арматура в фундаменте в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего давления. Если толщина элемента менее 150 мм, то армирование монолитной фундаментной плиты выполняется одной сеткой. Это происходит при строительстве небольших сооружений. Тонкие плиты также используются для крыльца.

Для жилого дома толщина фундамента обычно составляет 200-300 мм. Точное значение зависит от свойств почвы и веса здания. В этом случае арматурная сетка укладывается в два слоя друг на друга. При установке лесов необходимо соблюдать защитный слой бетона. Это предотвращает коррозию металла. При возведении фундаментов следует использовать защитный слой толщиной 40 мм.

Диаметр армирования

Перед тем как привязать арматуру к фундаменту, необходимо выбрать диаметр арматуры. Рабочие стержни в перекрытии располагаются перпендикулярно в обоих направлениях. Вертикальные скобки используются для соединения верхнего и нижнего рядов. Общее сечение всех брусьев в одном направлении должно составлять не менее 0,3% от сечения плиты в том же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, минимальный диаметр рабочих прутьев составляет 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение составляет 40 мм. На практике чаще всего используются прутки диаметром от 12 до 16 мм.

Перед приобретением материалов стоит рассчитать вес арматуры, необходимой для каждого диаметра. Приблизительно 5 % следует добавить на не включенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной фундаментной плиты по ширине основания предполагают постоянный размер ячеек. Расстояние между брусьями предполагается одинаковым независимо от расположения и направления плиты. Обычно это диапазон 200-400 мм. Чем тяжелее здание, тем чаще армируется монолитная плита. Для дома из кирпичной кладки рекомендуется расстояние 200 мм, но для деревянного или каркасного дома можно использовать большее расстояние. Обратите внимание, что расстояние между параллельными брусьями не должно превышать толщину фундамента более чем в полтора раза.

Обычно для верхнего и нижнего армирования используются одни и те же элементы. Однако если необходимо уложить прутья разного диаметра, то прутья с большим сечением следует укладывать снизу. Усиление фундаментной плиты таким образом позволяет укрепить конструкцию снизу. Именно здесь возникают наибольшие изгибающие усилия.

Основные армирующие элементы

Вязка арматуры для фундамента заключается в укладке U-образных стержней на концах. Они необходимы для того, чтобы связать верхнюю и нижнюю части арматуры в единую систему. Они также предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Каркас должен учитывать области, где изгиб наиболее заметен. В жилом доме зонами дробления будут те участки, на которые опираются стены. Укладка металла в этой зоне производится с меньшим шагом. Это означает, что потребуется больше баров.

Например, если для основной ширины фундамента используется шаг 200 мм, рекомендуется уменьшить его до 100 мм для зон смятия.
При необходимости каркас перекрытия может быть соединен с каркасом монолитной стены подвала. Для этого на этапе строительства фундамента используются металлические прутья.

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в индивидуальном строительстве выполняется редко. Это довольно сложная процедура, которую может выполнить не каждый инженер. Чтобы укрепить плиту перекрытия, необходимо учитывать ее конструкцию. Он может быть следующих типов:

Последний вариант рекомендуется, если вы выполняете работу самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, использование листового металла увеличивает несущую способность конструкции. Наименьшая вероятность ошибки достигается при использовании панели из профилированного листа. Стоит отметить, что это вариант ребристой панели.

Для непрофессионала может оказаться проблематичным отлить плиту с ребрами. Но этот вариант позволяет значительно снизить расход бетона. Конструкция в данном случае предполагает наличие усиленных ребер жесткости и участков между ними.

Другой вариант – сделать сплошную плиту перекрытия. В этом случае армирование и технология аналогичны процессу изготовления плитного фундамента. Основное различие заключается в классе используемого бетона. Для монолитного перекрытия он должен быть не ниже B25.

Стоит рассмотреть несколько вариантов армирования.

Перекрытие по профлисту

В этом случае целесообразно использовать профнастил марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал собирается таким образом, чтобы во время заливки образовывались обращенные вниз ребра. Затем проектируется монолитная плита перекрытия с армированием из двух частей:

• рабочие штанги в ребрах;
• сетка в верхней части.

Наиболее распространенный вариант – установка в ребрах по одному стержню диаметром 12 или 14 мм. Для крепления стержней подходят пластиковые зажимы Inventory. Если необходимо перекрыть большой пролет, можно установить раму из двух стержней в ребро и привязать их к вертикальному зажиму.

Контракционная сетка обычно укладывается поверх плиты. Для этого используются элементы диаметром 5 мм. Размер ячейки составляет 100×100 мм.

Сплошная плита

Толщина плиты часто составляет 200 мм. Арматурный каркас в данном случае состоит из двух сеток, расположенных одна над другой. Эти сетки должны быть соединены прутьями диаметром 10 мм. В середине бухты снизу устанавливаются дополнительные арматурные стержни. Длина такого элемента составляет 400 мм и более. Расстояние между дополнительными стойками такое же, как и между основными стойками.

В точках опоры также следует предусмотреть дополнительное усиление. Это должно быть размещено в верхней части. На концах плиты также необходимы U-образные планки, такие же, как и в фундаментной плите.

Пример армирования плиты перекрытия

Перед приобретением материала целесообразно рассчитать вес арматуры плиты перекрытия для каждого диаметра. Это предотвращает перерасход средств. К рассчитанной сумме следует добавить скидку на неконтролируемые расходы в размере около 5 %.

Вязка арматуры монолитной плиты

Для соединения элементов скелета используются два метода: сварка и склеивание. Для монолитного перекрытия лучше связать арматуру, так как сварка на месте может ослабить конструкцию.

Для работы используется отожженная проволока диаметром от 1 до 1,4 мм. Длина отрезков обычно принимается равной 20 см. Существует два типа инструментов для изготовления проволоки:

Второй вариант значительно ускорит процесс, снизив интенсивность работы. Но для строительства дома своими руками крюк очень популярен. Для выполнения задания рекомендуется заранее подготовить специальный шаблон на своеобразном верстаке. В качестве заготовки используется деревянная доска шириной 30-50 мм и длиной до 3 метров. На нем делаются отверстия и углубления, соответствующие необходимому расположению арматуры.

Каковы общие размеры арматуры, используемой в плите, балке и колонне

Каковы общие размеры арматуры, используемой в плите, балке и колонне | размер арматуры, используемый для 4-дюймовой плиты | размер арматуры, используемый для 4-дюймовой плиты | размер арматуры, используемой в балке | размер арматуры, используемый в столбце.

Размеры стали/арматурного стержня и их диаметр, основанные на США, поскольку мы знаем, что в разных странах мира есть своя градация, спецификация стали и записи измерений для арматурного стержня. Во-первых, помните, что арматура измеряется по-разному в США и Европе. в то время как Соединенные Штаты используют имперскую систему измерения. В Европе и большей части остального мира используется метрическая система.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вы также должны посетить:-

1)что такое бетон и его виды и свойства

для расчета количества бетона 2) и его формула

В этой статье мы кратко объясняем общий размер арматуры, используемой в железобетонных плитах, колоннах и балках, на основе британской системы измерения. Это поможет зрителям лучше понять и легко выбрать наиболее подходящую арматуру в соответствии с требованиями.

Арматура — это короткая форма арматурного стержня, это стальной стержень или стальная проволока, используемая в качестве натяжного стержня, используемая в железобетонных конструкциях, таких как колонны, балки и плиты домостроения, а также используемые в армированной кладочной конструкции. Применяется для повышения прочности бетонной конструкции.

Каковы общие размеры арматуры, используемой в плите, балке и колонне?

Поверхность арматурного стержня/арматурного стержня часто деформируется ребрами, чтобы способствовать лучшему сцеплению с бетонным материалом и снизить риск проскальзывания. Наиболее распространенный арматурный стержень / арматурный стержень представляет собой углеродистую сталь из горячекатаного круглого стержня с узорами деформации. Стальная арматура также может быть покрыта эпоксидной смолой, чтобы противостоять воздействию коррозии в основном в морской среде.

Стандартный размер арматуры, используемой в перекрытии

Существуют различные типы железобетонных плит, таких как плита крыши, плита перекрытия, односторонняя плита, двухсторонняя плита, плоская плита, мостовая плита, патио, цокольная плита и т. д. Стандартный размер арматуры используется в плите, зависит от типа вашей конструкции и ее дизайна.

Наиболее распространенный размер арматуры, используемой в плите крыши, плите 4 дюйма, плите 5 дюймов, плите 6 дюймов, плите моста, плите перекрытия, подъездной дорожке, плите подвала, патио варьируется от размера № 3 (# 3) до № 8 (# 8) арматурный стержень на основе имперской системы измерения или арматурный стержень от 10 мм до 25 мм на основе метрической системы измерения.

В случае патио, напольной плиты, цокольной плиты, подъездных путей наиболее распространенный размер используемой арматуры варьируется от размера 3 (#3) до 5 (#5) арматуры (от 3/8 дюйма до 5/8 дюйма арматуры). ) или от 10 мм до 19 мм в зависимости от важности конструкции и многих других конструктивных факторов. В перекрытиях зданий этого типа можно использовать арматуру марки 40/60/70.

Подрядчик иногда использует правило 1/8, что означает, что размер арматурного стержня составляет 1/8 толщины плиты в дюймах, например, плита толщиной 6 дюймов может иметь арматурный стержень под номером 6 (#6) или 6/8. = арматурный стержень 3/4 дюйма.

Стандартный размер арматуры, используемой в мостовой плите, он может варьироваться от размера 3 (#3) до 8 (#8) арматуры (от 3/8 дюйма до 1 дюйма) или от 10 мм до 25 мм в зависимости от важности конструкции. и многие другие конструктивные факторы. При использовании арматуры в мосту вам может понадобиться стержень с высоким пределом текучести, предел прочности которого может составлять от 220 до 270 ГПа.

Какой размер арматуры для 4-дюймовой плиты: — общий размер арматуры, используемой для 4-дюймовой плиты, он может варьироваться от размера 3 (#3) до 4 (#4) арматуры (от 3/8 дюйма до 1/2 дюйма арматуры). ) или от 10 мм до 13 мм в зависимости от важности конструкции и многих других конструктивных факторов. В 4-дюймовых перекрытиях зданий можно использовать арматуру класса 40/60/70.

Какой размер арматуры для 5-дюймовой плиты: — общий размер арматуры, используемой для 5-дюймовой плиты, он может варьироваться от размера 3 (#3) до 5 (#5) арматуры (от 3/8 дюйма до 5/8 дюйма арматуры). ) или от 10 мм до 16 мм в зависимости от важности конструкции и многих других конструктивных факторов. В 5-дюймовых перекрытиях зданий можно использовать арматуру класса 40/60/70.

Арматура какого размера для 6-дюймовой плиты: — общий размер арматуры, используемой для 6-дюймовой плиты, он может варьироваться от размера 3 (#3) до 6 (#6) арматуры (от 3/8 дюйма до 3/4 дюйма арматуры). ) или от 10 мм до 19мм в зависимости от важности конструкции и многих других конструктивных факторов. В 6-дюймовых перекрытиях зданий можно использовать арматуру класса прочности 40/60/70.

Общий размер арматуры, используемой в железобетонной балке

Каков размер арматуры для балки: — в железобетонной балке, зона растяжения и зона сжатия, элемент изгиба, горизонтальная опора, общий размер / диаметр арматурного стержня / поперечного стержня / арматуры Используемые стержни варьируются от 4 (#4) до 10 (#10) арматурных стержней (от 1/2 дюйма до 5/8 дюймов) или от 13 мм до 32 мм в зависимости от метрической системы измерения в Европе и остальном мире. Все инженеры-строители рекомендуют арматуру № 4 или стержень диаметром 12 мм в качестве минимального размера арматуры для железобетонной балки в строительстве жилых домов, для коммерческого здания это может быть размер арматуры от № 5 до № 10 или от 16 мм до 32 мм для железобетонной балки.

Стандартный размер арматуры, используемой в железобетонной колонне

В железобетонной колонне, зона сжатия, сжимаемый элемент, вертикальная опора, общий размер/диаметр арматурного стержня/продольного стержня/армирующего стержня, который используется, отличается от размера британского стержня номер 4 (#4 ) до 10 (#10) арматурных стержней (от 1/2 дюйма до 5/8 дюймов арматуры) или от 13 мм до 32 мм на основе метрической системы измерения в Европе и остальном мире. Все инженеры-строители рекомендуют арматуру № 4 или стержень диаметром 12 мм в качестве минимального размера арматуры для железобетонной колонны в строительстве жилых домов, для коммерческого здания это может быть размер арматуры от № 5 до № 10 или от 16 мм до 32 мм для железобетонной колонны.

◆Вы можете следить за мной на Facebook и

Подпишитесь на наш канал Youtube

Стандартный размер арматуры, используемый в железобетонных фундаментах

варьируются от британского размера стержня № 3 (№ 3) до 6 (№ 6) арматурного стержня (от 3/8 дюйма до 3/4 дюйма арматурного стержня) или от 10 мм до 20 мм в зависимости от метрической системы измерения в Европе и остальном мире. Все инженеры-строители рекомендуют арматуру № 3 или стержень диаметром 10 мм в качестве минимального размера арматуры для железобетонного фундамента в строительстве жилых домов, для коммерческого строительства это может быть размер арматуры от № 4 до № 6 или от 12 мм до 20 мм для железобетонного фундамента в фундаменте.

Размер арматуры для перекрытий | Science

••• Jupiterimages/Photos.com/Getty Images

Обновлено 10 марта 2018 г.

Автор: Donna McLean

Арматурная сталь, более известная как арматура, повышает прочность на растяжение и повышает долговечность бетонных плит. Правильный размер арматуры для конкретной плиты зависит от предполагаемого использования плиты, ее толщины и прочности, а также от того, является ли арматура единственным армированием. Арматура и бетон хорошо работают вместе, потому что они расширяются и сжимаются в унисон при изменении температуры. Поскольку кислород не может достичь его, арматурная сталь, полностью закрытая бетоном, не изнашивается. Разные размеры подходят для разных работ.

Размеры арматуры

Арматура обычно поставляется в виде стержней длиной 20 футов. Ребристые арматурные стержни, также называемые деформированными арматурными стержнями, позволяют бетону, залитому вокруг них, надежно удерживать стержень. Чтобы определить размер стержня, диаметр измеряется на одном плоском конце. Измерение не включает ребристость. Размер диаметра указан в восьмых долях дюйма. Например, стержень размера 3 имеет диаметр 3/8 дюйма. Арматура размера 18 имеет диаметр 2 1/4 дюйма.

Стандартные размеры арматурных стержней

Арматурные стержни во внутренних двориках, подвальных этажах, фундаментах и ​​подъездных путях могут иметь размер от 3 до 6. Подрядчики иногда используют «правило 1/8», означающее, что размер арматурного стержня составляет 1/8 толщины плита. Например, плита толщиной 6 дюймов может иметь арматуру с маркировкой размера 6 или 3/4 дюйма.

Плиты для септиктенков могут потребовать использования как сварной сетки, так и арматуры. В таких случаях обычно используют арматуру размеров 3 и 4. Расстояние между матами сварочной проволоки может варьироваться от 6 до 18 дюймов. Меньшее расстояние между матами обеспечивает большую прочность, чтобы компенсировать использование арматуры меньшего диаметра.

Маркировка арматурного стержня

На каждом стержне имеется маркировка, указывающая на стан, размер стержня, тип металла и обозначение марки или минимальный предел текучести. Буква или символ, ближайший к концу полосы, идентифицирует мельницу. Размер бара чуть ниже этого. Затем вы должны найти букву «W» или «S». «W» говорит о том, что стержень изготовлен из низколегированной стали, а «S» — о углеродистой стали, также называемой мягкой сталью. Оценка дается последней и может быть показана цифрой или линиями, проходящими по всей длине стержня. Одна линия указывает на марку 60, марку, часто используемую для жилищного бетонного строительства. Марка 60 также может быть обозначена цифрой 4, что означает метрическую марку 420.

Местные строительные нормы и правила

Ознакомьтесь с требованиями и рекомендациями по бетону и арматуре вашего штата и местными строительными нормами, прежде чем начинать новый проект.

Прочность, необходимая при сжатии и растяжении, которая представляет собой наибольшее напряжение растяжения, которое железобетон может выдержать без разрыва, определяет состав и толщину самого бетона, а также тип, класс, размер и шаг сетки арматура.

Связанные статьи

Ссылки

• Renovation Headquarters.com: Установка и размеры арматуры для бетона (арматуры)

Об авторе

Донна Маклин начала писать в 1967 году со статьи, опубликованной в информационном бюллетене ее альма-матер Университета штата Монтана.
