Деформационные швы зданий и сооружений

Деформационные швы в зданиях устраивают для уменьшения нагрузок на элементы конструкций в местах прогнозируемых деформаций, возникающих при колебаниях температуры, сейсмических воздействий, неравномерной осадки грунта и способных вызвать опасные нагрузки.

В зависимости от назначения деформационные швы можно разделить на температурные, осадочные, сейсмические и усадочные.

Температурный деформационный шов

В жаркую погоду, при нагревании, здание расширяется и удлиняется, зимой же при охлаждении оно сокращается, эти температурные деформации приводят к появлению трещин.

Температурные швы делят надземную конструкцию строения по вертикали на отдельные части, что обеспечивает независимое горизонтальное перемещение отдельных частей здания. В фундаментах и других подземных элементах здания температурные швы не устраивают, так как они находясь в грунте, не подвержены значительным изменениям температуры воздуха.

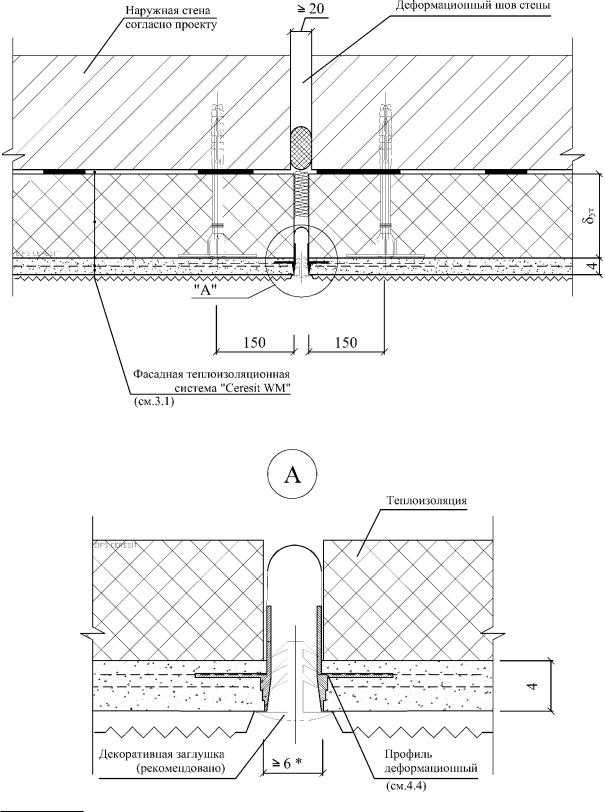

Устройство температурных швов в наружных стенах зданий:

А, Б — с сухим и нормальным режимами эксплуатации; В, Г — с влажным и мокрым режимами;

1 — утеплитель; 2 — штукатурка; 3 — расшивка; 4 — компенсатор; 5 — антисептированные деревянные рейки 60х60 мм; 6 — утеплитель; 7 — вертикальные швы, заполненные цементным раствором.

Расстояние между температурными швами определяют в зависимости от материала стен и температурных показателей района строительства.

Температурные швы наружных стен должны быть водо- и воздухонепроницаемыми и непромерзаемыми, для чего они должны иметь утеплитель и надежную герметизацию в виде упругих и долговечных уплотнителей из легкосжимаемых и несминаемых материалов (для зданий с сухим и нормальным режимами эксплуатации), металлических или пластмассовых компенсаторов из коррозиеустойчивых материалов (для зданий с влажным и мокрым режимами).

Осадочный деформационный шов

Осадочные швы учитывают в тех случаях, когда предполагается разное и неравномерное оседание смежных элементов строения.  Отдельные смежные части здания могут быть разными по этажности и протяженности. В этом случае более высокая часть здания, которая будет тяжелее, будет давить на грунт с большей силой, чем низкая часть. Такая неравномерная деформация грунта может привести к появлению трещин в стенах и в фундаменте здания.

Осадочные швы расчленяют по вертикали все конструкции здания, включая его подземную часть — фундамент.

Схемы устройства деформационных швов в зданиях:

А – осадочный; Б – температурно-осадочный:

1 – деформационный шов; 2 – подземная часть (фундамент) здания; 3 – надземная часть здания;

Если в одном здании необходимо использовать деформационные швы разных видов, их по возможности совмещают в виде так называемых температурно-осадочных швов.

Антисейсмический деформационный шов

Антисейсмические швы устраивают в зданиях, строящихся в сейсмоопасных районах, подверженных землетрясениям. Они делят всё здание на отсеки, которые в конструкции представляют собой самостоятельные устойчивые объёмы. По линиям антисейсмических швов устраиваются двойные стены или сдвоенные ряды опорных колонн, которые являются основой несущей конструкции каждого отдельно взятого отсека и обеспечивают их независимую осадку.

Схема расположения сейсмических поясов в зданиях с каменными стенами и конструкция антисейсмических поясов наружной стены:

А — фасад; Б — разрез по стене; В — план наружной стены; Г,Д — внутренняя часть; Е — деталь плана антисейсмического пояса наружной стены;

1 — антисейсмический пояс; 2 — железобетонный сердечник в простенке; 3 — стена; 4 — панели перекрытия; 5 — арматурный каркас в швах между панелями перекрытий;

Усадочный деформационный шов

Усадочные деформационные швы делают в монолитно-бетонных каркасах, так как бетон при твердении уменьшается в объёме из-за испарения воды. Усадочные швы препятствуют возникновению трещин, которые нарушают несущую способность монолитно-бетонного каркаса. После того как твердение закончится, оставшийся усадочный деформационный шов полностью заделывают.

В кирпичных стенах деформационные швы устраивают в четверть или в шпунт. В мелкоблоковых стенах примыкание смежных участков осуществляется впритык и дополнительно защищается от продувания стальными компенсаторами.

Деформационные швы в кирпичных стенах:

А — в кирпичной стене, примыкание в шпунт; Б — в кирпичной стене, примыкание в четверть; В — с компенсатором из кровельной стали в мелкоблочной стене;

1, 2 — прокладка; 3 — стальной компенсатор; 4 — блоки;

Деформационный шов: фото, виды, применение

При строительстве и проектировке сооружений различного назначения используется деформационный шов, который необходим для укрепления всего строения. Задачей шва является безопаность строения от сейсмических, осадочных и механических воздействий. Данная процедура служит дополнительным укреплением дома, защищает от разрушения, усадки и возможных сдвигов и искривлений на почве.

Содержание

  • Определение деформационного шва и его виды
  • Исходя из назначения, деформационные швы разделяются на:
    • Температурные швы
    • Усадочные швы
    • Осадочные деформационные швы
    • Сейсмические швы
  • Применение различных видов швов при строительстве
  • Деформационные швы 40 фото:

Определение деформационного шва и его виды

Деформационный шов – разрез на строении, который снижают нагрузку на части сооружения, чем повышает устойчивость здания и уровень его сопротивления к нагрузкам.

Такой этап строительства имеет смысл применять при проектировании помещений большой протяженности, размещении строения в местах слабого грунта, активно действующих сейсмических явлений. Шов делается и в местностях с большим уровнем осадков.

Исходя из назначения, деформационные швы разделяются на:

  • температурные;
  • усадочные;
  • осадочные;
  • сейсмические.

В некоторых строениях, из-за особенностей их расположения применяются комбинации методов, служащие для защиты сразу от нескольких причин деформации. Это может быть вызвано, когда местность на которой возводиться строительство имеет почву, склонную к проседанию. Также рекомендуется делать несколько видов швов при возведении протяженных высоких домов, с множеством различных конструкций и элементов.

Температурные швы

Эти методы строительства служат защитой от перемены и колебаний температуры. Даже в городах, расположенных в зонах с умеренным климатом при переходе от высокой летней температуры до низкой зимней, на домах часто возникают трещины различных размеров и глубины. Впоследствии они приводят к деформации не только коробки сооружения, но и основания. Во избежание этих проблем, здание делится швами, на расстоянии которое определяется исходя из материала из которого возведено сооружение. Также во внимание принимается максимальная низкая температура, характерная для этой местности.

Такие швы применяются только на стенной поверхности, поскольку фундамент из-за расположения в земле, менее подвержен температурным перепадам.

Усадочные швы

Применяются реже других, в основном при создании монолитно-бетонного каркаса. Дело в том, что бетон при затвердевании часто покрывается трещинами, которые впоследствии разрастаются и создают полости. При наличии большого количества трещин фундамента, конструкция здания может не выдержать и рухнуть.
Шов применяется только до момента полного затвердевания фундамента. Смысл его применения в том, что он разрастается до того момента пока весь бетон не станет твердым. Таким образом, бетонный фундамент полностью усаживается, не покрываясь при этом трещинами.

После окончательного высыхания бетона, разрез нужно полностью зачеканить.

Чтобы шов получился полностью герметичным и не пропускал влагу, применяют особые герметики и гидрошпонки.

Осадочные деформационные швы

Такие конструкции применяются при строительстве и проектировании сооружений разной этажности. Так, например, при строительстве дома, в котором с одной стороны будет два этажа, а с другой три. В таком случае, та часть постройки где три этажа, оказывает на почву  гораздо большее давление, чем та где всего два. Из-за неравномерного давления, почва может проседать, тем самым вызывая сильное давление на фундамент и стены.

От смены давления, различные поверхности сооружения покрываются сетью трещин и впоследствии подвергаются разрушению. Для того чтобы предотвратить деформацию элементов конструкции, строители применяют осадочный деформационный шов.

Укрепление разделяет не только стены, но и фундамент, тем самым защищая дом от разрушения. Имеет вертикальную форму и располагается от крыши до основания сооружения. Создает фиксацию авсех частей сооружения, защищает дом от разрушений, деформаций разной степени тяжести.

По завершении работ, необходимо герметизировать само углубление и его края для полной защиты строения от влаги и пыли. Для этого применяются обычные герметики, которые можно найти в строительных магазинах. Работа с материалами осуществляется по общим правилам и рекомендациям. Важным условием обустройства шва является его полная заполненность материалом так, чтобы внутри не осталось пустот.
На поверхности стен они изготавливаются из шпунта, с толщиной примерно половину кирпича, в нижней части шов делается без шунта.

Для того чтобы внутрь здания не попадала влага, на внешней части подвала оборудуется глиняный замок. Таким образом, шов не только защищает от разрушения строения, но и оказывается дополнительным герметиком. Дом защищается от грунтовых вод.

Такой вид швов обязательно обустраивается в местах соприкосновения различных участков здания, в таких случаях:

  • если части строения размещаются на почве различной сыпучести;
  • в том случае, когда к существующему строению пристраиваются другие, даже если они изготовлены из идентичных материалов;
  • при существенной разнице в высоте отдельных частей строения, которая превышает 10 метров;
  • в любых других случаях, когда есть основания ожидать неравномерной просадки фундамента.

Сейсмические швы

Такие конструкции еще называют антисейсмическими. Создавать такого рода укрепления нужно в районах с повышенной сейсмической природой – наличие землетрясений, цунами, оползней, извержений вулканов. Чтобы здание не постарадало от непогоды, принято строить такие укрепления. Конструкция призвана защитить дом от разрушений во время земельных толчков.
Сейсмические швы проектируются по собственной схеме. Смысл проектировки – создание внутри здания отдельных не сообщающихся сосудов, которые по периметру будут разделены деформационными швами. Часто внутри здания деформационные швы располагаются в форме куба с равными гранями. Грани куба уплотняются при помощи двойной кирпичной кладки. Конструкция рассчитана на то, что в момент сейсмической активности, швы удержат конструкцию не дав обрушиться стенам.

Применение различных видов швов при строительстве

При колебаниях температур, конструкции, изготовленные из железобетона подвержены деформации – могут менять свою форму, размеры и плотность. При усадке бетона, конструкция со временем укорачивается и проседает. Поскольку проседание происходит неравномерно, то при снижении высоты одной части конструкции, другие начинают смещаться, тем самым разрушая друг друга или образовывают трещины и углубления.

В наше время каждая железобетонная конструкция является целостной неделимой системой, которая сильно подвержена к изменениям в окружающей среде. Так, например, при осадке грунта, резких колебаниях температуры, осадочных деформациях между частями конструкции возникает обоюдное дополнительное давление. Постоянные смены давления приводят к образованию на поверхности конструкции различных деффектов – надколов, трещин, вмятин. Для избежания образования дефектов здания, сторителями применяются несколько видов разрезов, которые призваны упрочнить здание и защитить его от различных разрушающих факторов.

С целью уменьшить давление между элементами в многоэтажных или протяженных зданиях необходимо применять осадочные и температурно-усадочные виды швов.

Для того чтобы определить необходимое расстояние между швами на поверхности сооружения, во внимание принимаются уровенбь гиюкости материала колонн и соединений. Единственным случаем, когда нет необходимости устанавливать температурные швы – наличие катучих опор.
Также расстояние между швами часто зависит от разницы между наибольшей и наименьшей температурой окружающей среды. Чем ниже температура, тем дальше друг от друга должны располагаться углубления. Температурно-усадочные швы пронизывают строение от кровли до основания фундамента. В то время как осадочные изолируют разные части здания.
Усадочный шов иногда образовывается путем установки нескольких пар колонн.

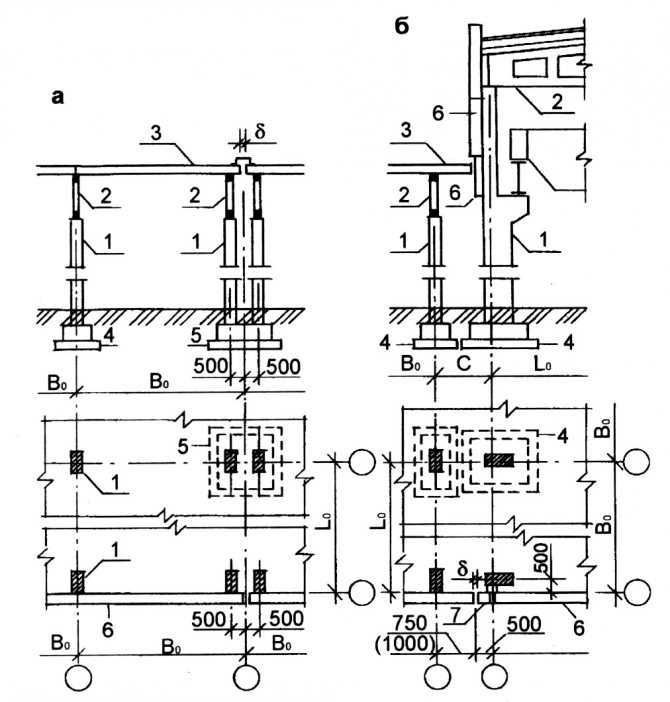

Температурно-усадочный шов обычно образуется путем устройства парных колонн на общем фундаменте. Осадочные швы тоже проектируются путем установки нескольких пар опор, которые находятся напротив друг друга. В этом случае, каждая из опорных колонн должна быть оборудована собственным фундаментом и крепежом.

Конструкция каждого шва призвана быть четко структурированной, надежно фиксировать элементы строения, быть надежно герметизированной от сточных вод. Шов должен быть устойчив к перепадам температур, наличию осадков, противостоять деформации от износа, ударов, механических воздействий.

Швы обязательно делаются в случае нервностей грунта, неодинкаовой высоте стен.

Деформационные швы утепляются при помощи минеральной ваты или пенополиэтилена. Это вызвано необходимостью защиты помещения от холодных температур, проникновения грязи с улицы, и обеспечивается дополнительная звукоизоляция. Используются и другие виды утеплителей. Изнутри помещения, каждый шов герметизируются эластичными материалами, а со стороны улицы – герметиками способными защитить от атмосферных осадков или нащельниками. Облицовочный материал не перекрывают деформационный шов. При внутренней отделке помещения шов прикрываетя декорирующими элементами по усмотрению строителя.

Деформационные швы 40 фото:

Что нужно и что нельзя делать при выборе компенсаторов в конструкции

Назад к недавнемуПоделиться

30 ноября 2015 г. | Дизайн/Консалтинг, Новости | Карл Шнееман

Зачем использовать суставы? Потому что конструкции хотят двигаться!

Компенсационные швы представляют собой перегородки между конструкциями, просто зазоры, позволяющие им двигаться и снижающие возникающие напряжения.

Часто эти зазоры заполняются системой компенсационных швов, чтобы заполнить пустоты, чтобы обеспечить проходимость, полное ограждение здания, гидроизоляцию и общую эксплуатационную пригодность конструкции.











Существует множество причин, по которым требуются компенсаторы, например:

  • Длина 02/8
  • Форма конструкции или неровности
  • Изоляция разнородных классификаций зданий
  • Противопожарное разделение
  • Тепловое движение

Совместные офисы

Что вам нужно знать!

Существует множество различных типов систем для компенсации деформационных зазоров в конструкциях. Деформационные швы проходят через все части конструкции, чтобы обеспечить полное разделение — через полы, стены, потолки и крыши (внутренние и внешние).

  • Поэтажный
  • От пола до стены
  • От стены до стены
  • От потолка до потолка
  • От потолка до стены
  • От крыши до крыши
  • От крыши до стены
  • Швы, как правило, не требуются на ровных полах
  • Системы могут быть или не быть водонепроницаемыми

Размер зазора должен быть как можно меньше, чтобы соответствовать проектному перемещению, а размер системы компенсатора должен соответствовать всему диапазону ожидаемых перемещений. Например, зазор может увеличиваться и уменьшаться в зависимости от сезона из-за изменений температуры; суставная система должна растягиваться, чтобы заполнить самое широкое отверстие, но она также не должна прогибаться, когда система закрывается до наименьшего размера. Системы деформационных швов также могут нуждаться в покрытии или защите систем противопожарной защиты.

Итак, кто вам поможет?

Как выбрать тип и размер соединения, подходящего для вашей конструкции? Вот разбивка ключевых ролей и обязанностей вашей команды.

Инженер

  • Обеспечить ожидаемое движение
  • Будьте ясны в своих ожиданиях

Подрядчик

  • Привлечь поставщика/производителя
  • Подготовить блокировку сустава
  • Сообщите, когда произойдет установка

Поставщик

  • Проверить условия
  • Просмотр данных инженера
  • Размер соединения на основе данных и времени установки

В этом процессе необходимо координировать множество шагов, поэтому важно четко понимать, кто и какие задачи будет выполнять в этом процессе.

Вся команда проекта должна работать вместе, чтобы добиться успеха. Для начала ведущий архитектор или инженер определяет стиль системы соединений, а инженер-строитель определяет места зазоров. Затем инженер-строитель предоставляет строительной бригаде ожидаемые перемещения и минимальные размеры зазоров. Часто в конструкторской документации необходимо указать полный диапазон перемещений температуры установки, чтобы четко выразить требования к перемещениям системы.

Затем Подрядчик просматривает эту информацию и обращается к производителю или поставщику совместной системы с просьбой рекомендовать размер системы, соответствующий ожидаемым перемещениям. Часто полезно, чтобы инженер проверил выбранную систему на соответствие потребностям движения.

После того, как система выбрана, Подрядчик должен предоставить подходящее основание для установки системы, а также получить от производителя системы подтверждение того, что место надлежащим образом подготовлено для установки. Если все готово, квалифицированный подрядчик установит систему, и она будет исправно работать долгие годы.

После того, как вы соберете свою команду, с чего начать?

Что можно и чего нельзя делать…

Приняв во внимание все эти пункты, вы будете на правильном пути к успешному внедрению компенсаторов в свой проект!

Об авторе: Карл Шнееман, PE — операционный директор офиса Walker в Миннеаполисе. У него обширный опыт в проектировании конструкций, испытаниях и строительстве. Вместе с Уокером он руководил множеством успешных новых проектов по проектированию и реставрации, стоимость строительства которых варьировалась от менее 100 000 до более 40 миллионов долларов.

РАЗМЕЩЕНО: 30 ноября 2015 г. | АВТОР: Карл Шнееман | КАТЕГОРИЯ: Дизайн/Консалтинг, Новости

Walker Headlights: …Предыдущая
State Street Parking…Next

Что такое компенсатор? Глоссарий деформационных швов · Sika Emseal

Компенсационный шов здания на фотографии выше проходит через кирпичную брусчатку, а также через структурную плиту под ней, поддерживающую площадь. Гидроизоляция выполняется на конструкционной плите заглубленной гидроизоляционной мембраной. Компенсационный шов делит пополам все строительные элементы, включая структурную плиту, гидроизоляционную мембрану и слой износа (в данном случае кирпичи). Герметизация этого типа компенсатора требует специальной системы. Компенсационные швы настила plaza серии FP от Sika Emseal обеспечивают правильную интеграцию шва с гидроизоляционной мембраной, компенсируя структурное расширение и сжатие конструкции настила plaza из разделенных плит.

В строительстве деформационный шов представляет собой разделение в середине конструкции, предназначенное для уменьшения нагрузки на строительные материалы, вызванной движением здания. Движение здания в деформационных швах в основном вызвано:

  • тепловым расширением и сжатием, вызванным изменениями температуры
  • раскачиванием, вызванным ветром
  • сейсмическими явлениями
  • прогибом статической нагрузки
  • прогибом динамической нагрузки

структура, она обозначает щель через все строительные узлы-стены; колоды; площади или вестибюли с раздельными плитами; фундаментные полы и стены; крыши, плантаторы и зеленые крыши; противопожарные демонтажные стены и полы; внутренние полы; и т. д. Этот зазор необходимо заполнить, чтобы восстановить гидроизоляционные, противопожарные и звукоизоляционные свойства, воздушный барьер, кровельную мембрану, проходимую поверхность и другие функции элементов здания, которые он делит пополам.

Системы деформационных швов используются для перекрытия зазоров и восстановления функций сборки здания, приспосабливаясь к ожидаемым смещениям.

Термин «деформационное соединение» получил широкое распространение, поскольку он более точно отражает тот факт, что движение здания приводит как к сжатию, так и к расширению установленного материала. Например, когда конструкция нагревается, строительные материалы, из которых она построена, расширяются. Это приводит к тому, что «компенсатор» закрывается, тем самым сжимая систему швов, установленную в зазоре.

Выше показан деформационный шов стены. Это структурное отверстие делит пополам не только фасад, но и структурные элементы здания. Компенсируя подвижность, шовные материалы, используемые для заполнения деформационных швов стен, должны восстанавливать предполагаемые функции фасада и структурных элементов здания. Эти функции включают в себя: гидроизоляцию, сопротивление ураганному ветру и воде, герметизацию воздушного барьера, звукоизоляцию и, во многих случаях, противопожарную защиту. Кроме того, поскольку материалы для компенсационных швов соприкасаются с материалами фасада, в которые не должны проникать крепежные детали, желательна неинвазивная анкеровка.

И наоборот, когда температура падает, материалы охлаждаются, что приводит к открытию зазора в стыке. Это требует, чтобы суставная система расширялась, чтобы следовать суставному движению.

Переходы деформационных швов

Переходы деформационных швов необходимы для обеспечения герметичности, безопасности и энергоэффективности ограждающих конструкций здания.

Непрерывность уплотнения при изменении плоскости и направления, а также между системами компенсаторов достигается при выборе и установке переходных узлов заводского изготовления.

По возможности, переходы должны быть приварены на заводе к концам максимально длинных отрезков прямолинейного материала. Это сводит к минимуму количество сварных соединений, что экономит время и снижает риск.

Детали компенсатора CAD, трехмерные файлы изобретателя, изометрические, аксонометрические файлы и файлы BIM могут помочь в проектировании непрерывности уплотнения.

Совместная методология трехмерного проектирования компенсаторов гарантирует, что все стороны, участвующие в создании безаварийных компенсаторов, работают вместе для достижения общей цели.

Сегодня проектировщики могут обернуть всю оболочку здания, а также обеспечить безопасность жизнедеятельности, указав системы компенсационных швов, которые связаны друг с другом и гарантируют непрерывность уплотнения между одинаковыми или разными технологиями.

Пассивная противопожарная защита деформационных швов здания

Противопожарные компенсационные швы стен обеспечивают пассивную противопожарную защиту, создавая отсеки по всему зданию для уменьшения или замедления распространения тепла, дыма и огня.

Поскольку компенсационные швы делят здание пополам, они представляют собой буквально щели в полах, стенах и потолках здания. Пожар в одной комнате может быстро распространиться через отверстия для компенсаторов, если они не будут должным образом герметизированы огнестойкими системами компенсаторов.
