Коэф расхода арматуры: Коэффициент в смете на арматуру

Коэффициент в смете на арматуру

Главная » Разное » Коэффициент в смете на арматуру

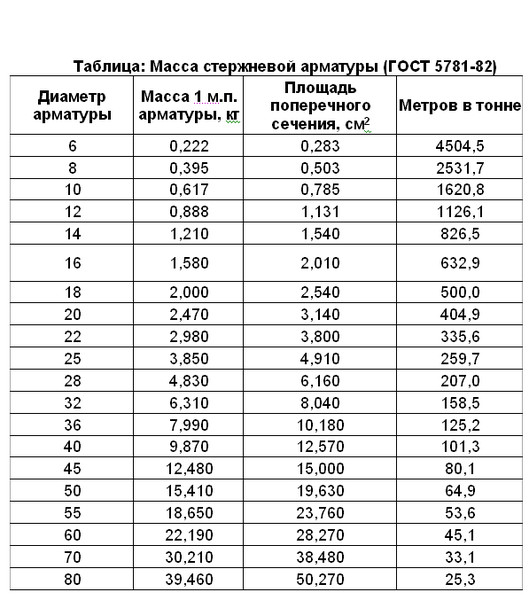

Расход арматуры в расценке не соответствует проекту

Ведется строительство монолитного железобетонного резервуара, в состав которого входит пло­ская фундаментная плита, стены и безбалочное перекрытие, объединенные между собой выпусками арматуры с шагом 200 мм.

В проекте заложен следующий расход арматуры:

1. Для фундаментных шит расход арматуры составляет 23,15 т на 100 м³
2. Для стен толщиной более 150 мм расход арматуры составляет 17 т на 100 м³

В смете проектировщики заложили расценку ФЕР 06-01-062-04 «Устройство стен и плоских днищ при толщине более 150 мм прямоугольных сооружений» с расходом арматуры 14,6 т на 100 м
³. Данная расценка не соответствует проектным решениям, а именно расходу арматуры и, соответственно, не учитывает фактических затрат труда рабочих и машин на сборку и вязку арматуры.

Будет ли корректным применить расценку ФЕР 06-01-049-03 «Устройство бункеров общего назна­чения с толщиной стен более 200 мм»? Расход стали составляет 17,9 т на 100 м³ (об использовании дан­ной расценки говорилось в ответе на вопрос 2.1.3.18, приведенном в книге «Консультации по вопросам ценообразования в строительстве. Часть III. 2006 г.»).

Если данная расценка в нашем случае не применима, можно ли руководствоваться п. 4.3 МДС 81-36- 2004 «превышение расхода стали по проекту на 10% и более в сравнении с расходом, предусмот­ренным нормами. В таких случаях следует учитывать дополнительные трудозатраты непосред­ственно в локальных сметах отдельной строкой».

Заказчик, ссылаясь на п. 1.6.41 Технической части ФЕР 06:

«Затраты по установке арматуры сверх учтенной ФЕР в районах, где таковые затраты но­сят не случайный, а систематический характер (районы с сейсмичностью 7 и более баллов, районы со слабыми грунтами и т. д.), следует учитывать непосредственно в локальных сметах дополнительно»,

считает, что раз наш объект не находится в районе сейсмичностью 7 и более баллов и в районе со сла­быми грунтами, то затраты не носят систематический характер и дополнительные затраты по уста­новке арматуры, сверх учтенной в ФЕР, не следует учитывать.

Ответ

На вопрос, как следует понимать фразу «затраты носят не случайный, а систематический харак­тер», включенной в п. 1.6.41 Технической части ФЕР-2001-06 «Бетонные и железобетонные конструкции монолитные», не сможет ответить ни один филолог.

Сметчики должны опираться на понятные формулировки и, в частности, на п. 4.3 «Указаний по при­менению федеральных единичных расценок на строительные и специальные строительные работы (ФЕР- 2001» МДС 81-36.2004: «4.3. В единичных расценках на монолитные железобетонные конструкции учтен усредненный рас­ход арматуры исходя из общей массы всех видов армирования (каркасами, сетками, отдельными стержнями). Если устанавливаемая в соответствии с проектом арматура по классу, способу и массе армирования, отличается от принятой в соответствующих ГЭСН и ФЕР, при составлении сметной документации класс стали и расход арматуры следует принимать по проектным данным с заменой в единичных расценках стоимости арматуры без корректировки затрат на оплату труда рабочих и затрат на эксплуатацию строительных машин и автотранспортных средств. Исключение составляют случаи, когда по гидрогеологическим или другим условиям (строительство на слабых грунтах, в сейсмических районах и т.д.) имеет место превышение расхода стали по проекту на 10 % и более в сравнении с расходом, предусмотренным нормами. В таких случаях следует учиты­вать дополнительные трудозатраты непосредственно в локальных сметах отдельной строкой
».

В том случае, если по условиям строительства (не только строительство на слабых грунтах и в сейс­мических районах, но и в других условиях, например при значительном давлении жидкости на стенки резервуара) и, согласно принятым в проекте решениям, будет иметь место превышение расхода стали по проекту на 10 % и более в сравнении с расходом, предусмотренным нормами, то в таких случаях следует учитывать дополнительные трудозатраты по укладке сверхнормативной стали непосредственно в локаль­ных сметах отдельной строкой.

smetnoedelo.ru

Вопрос по стоимости арматурных каркасов и сеток

В связи с производством работ по устройству монолитных ж/б конструкций возник заурядный вопрос по стоимости арматурных каркасов и сеток.

В Выпуске 2, Часть 1, «Изменений и дополнений к Государственным элементным сметным нормам на строительные работы», приведены дополнения к Технической части Сборника № 6 «Бетонные и железобетонные конструкции монолитные»: «1.37. Понятие «арматура», приведенное в таблицах Сборника № 6 ГЭСН-2001 «Бетонные и железобетонные конструкции монолитные» надлежит понимать как арматурные каркасы и сетки, полученные от изготовителя и установленные в опалубку в готовом виде».

При составлении сметного расчета нашей организацией к расценке на устройство монолитных ж/б конструкций применяется «Надбавки за сборку и связку (вязку) плоских и пространственных каркасов и сеток» (поз. с 204-0032 по 204-0055). С данными надбавками у Заказчика вопросов не возникает. Но, помимо данных надбавок, нами в смете дополнительно учитываются работы по резке и гнутью данной арматуры (как оказание услуг), т.к. на строительную площадку арматура поступает от поставщиков длиной 11,7 м/п. Для изготовления арматурных заготовок необходимых размеров и форм (согласно проекту) на территории строительной площадки нами производятся работы по ее резке и гнутью. Данные виды работ Заказчик из сметного расчета вычеркивает, ссылаясь на то, что данные работы предусмотрены в расценке «Надбавки за сборку и связку (вязку) плоских и пространственных каркасов и сеток». Неоднократные объяснения, что данные затраты (надбавки) предусматривают собой работы только по вязке (сварке) готовых арматурных каркасов из арматурных заготовок, нарезанных и гнутых согласно проекту, для специалистов Заказчика являются неубедительными.

На основании вышеизложенного просим Вас детально разъяснить, что подразумевается в расценках «Надбавки за сборку и связку (вязку) плоских и пространственных каркасов и сеток» (204 коды)?

Входят ли работы по резке и гибке арматуры в данные надбавки, если металлопрокат (арматура) поступает на строительную площадку длиной 11,7 м/п?

Правомерно ли применение нами в смете дополнительных работ по резке и гнутью арматуры?

Ответ

Арматура, поставляемая предприятиями-производителями или оптовыми поставщиками длиной 11,7 м. пог. — это арматура, которая учитывалась в Федеральном сборнике сметных цен на материалы, изделия и конструкции, применяемые в строительстве в редакции 2001 года по 101 кодами (арматура в хлыстах) в части I «Материалы для общестроительных работ», разделе 1.01 «Материалы для общестроительных работ», подразделе «Металлопрокат», группе «Прокат для армирования».

В Федеральном сборнике сметных цен на материалы, изделия и конструкции, применяемые в строительстве (в редакции 2014 года) арматура по 101 кодам не упоминается, так как в нормах и расценках эти коды не учитываются. Арматура по 204 кодам учтена в Федеральном сборнике сметных цен на материалы, изделия и конструкции, применяемые в строительстве (редакции 2014 года), части II «Строительные конструкции и изделия», разделе 2.04 «Арматура товарная для железобетонных конструкций», подразделе «Арматура товарная для железобетонных конструкций», группе «Горячекатаная арматурная сталь», коды 204-0001 -204-0027; 204-0101 -204-0133.

Арматура по 204 кодам, учитываемая в нормах и расценках — это арматурные заготовки, которые еще называют товарной арматурой или арматурой, порезанной в размер. Стоимость арматуры по 204 кодам учитывает все затраты по изготовлению арматурных заготовок (стоимость арматуры в хлыстах по 101 кодам + затраты по резке и гнутью арматуры + трудноустранимые потери и отходы арматуры).

Сметные цены на готовые арматурные каркасы и сетки (сваренные и вязаные) определяются по ценам заготовок с учетом надбавок за сборку и связку (вязку) плоских и пространственных каркасов и сеток. Сметные цены на гнутые каркасы и сетки, имеющие не более двух линий сгиба, оплачиваются по сметным ценам на плоские каркасы и сетки, а имеющие три и более линий сгиба — по сметным ценам на пространственные каркасы.

В смете следует учитывать арматуру по 204 кодам, а надбавки за сборку и вязку плоских или пространственных сеток и каркасов приводить в зависимости от количества линий сгиба.

Учитывая вышеизложенное, включение в сметные расчеты затрат по резке и гнутью арматуры неправомерно.

smetnoedelo.ru

Подрядчик при изготовлении арматуры не учел отходы. Что делать?. В помощь сметчику. Электронный бератор. Сметное дело.

В процессе строительства объекта могут образовываться отходы, которые непригодны к использованию на этом объекте. Обычно возможность возникновения таких отходов учитывается в проектно-сметной документации. А что делать, если подрядчик, осуществляющий строительство, забыл отразить такие отходы в соответствующих документах?

Ситуация

Подрядчик за счет средств местного бюджета возводит жилой дом по договору строительного подряда. По этому договору поставку арматурных стержней одной длины на объект осуществляет заказчик. При изготовлении арматурных каркасов у подрядчика возникли неделовые отходы этих стержней, которые невозможно использовать при строительстве дома. В проектных же спецификациях на изготовление арматурных каркасов и сметах заложен расход арматуры без учета отходов.

В акты сдачи-приемки выполненных строительных и иных специальных монтажных работ формы С-2б подрядчик включал количество арматуры в соответствии со сметами без учета трудноустранимых потерь.

Таким образом, у подрядчика на забалансовом счете числится около 5 т арматурных стержней, принятых как материал заказчика. На деле же это непригодные отходы (металлолом).

Что подрядчику и заказчику делать в такой ситуации?

Выход из этой ситуации есть.

Сразу скажем, что неделовые отходы металлопроката, возникшие при переработке арматурных стержней в условиях стройки, можно отнести к трудноустранимым отходам арматурной стали и закладных деталей (подп. 1.7.3 Положения о порядке разработки производственно-технических норм расхода цемента, металлопроката и древесины на предприятиях стройиндустрии Минстройархитектуры Республики Беларусь, утвержденного приказом Минстройархитектуры от 31.12.1998 № 440).

Подрядчик в актах формы С-2б трудноустранимые потери не отражал, поскольку потери металлопроката не были учтены в спецификациях. То есть в сметы была включена норма расхода арматуры по спецификациям рабочих чертежей без трудноустранимых отходов. В результате подрядчик не вправе при составлении актов формы С-2б включать в них трудноустранимые потери (отходы арматурных стержней).

В такой ситуации можно поступить следующим образом.

Подрядчику, когда у него образовалось некое количество неделовых отходов арматуры, нужно обратиться к заказчику с просьбой, чтобы разработчик проекта пересмотрел сметную потребность в металлопрокате.

В таком случае, как правило, представители заказчика, технадзора, подрядчика и проектировщика составляют в произвольной форме акт образования отходов арматуры, в котором указываются объемы уложенной арматуры, объем отходов, после чего определяется процент неделовых отходов.

На основании этого акта и задания заказчика на внесение соответствующих изменений разработчик проекта выполняет корректировку проектно-сметной документации (ПСД).

После внесения изменений в ПСД нужно предусмотреть в договоре строительного подряда порядок корректировки неизменной договорной (контрактной) цены (в соответствии с п. 10 Положения о порядке формирования неизменной договорной (контрактной) цены на строительство объектов, утвержденного постановлением СовМина от 18.11.2011 № 1553) и порядок действий заказчика и подрядчика по взаиморасчетам и возврату неиспользованного материала заказчика (при наличии).

Кроме того, в договоре желательно указать:

– списание подрядчиком фактического расхода арматурной стали, т.е. в соответствии с производственно-технической нормой, заложенной проектировщиком с учетом неделовых отходов;

– возврат заказчику по завершении монолитных работ остатков его материалов (фактических отходов), не включенных в ведомость материалов заказчика, при их наличии (часть первая ст. 667 ГК).

В свою очередь, заказчик неделовые отходы арматуры, которые можно отнести к вторичным материальным ресурсам (в соответствии с п. 3 ст. 1 Закона от 20.07.2007 № 271-З «Об обращении с отходами») и которые в дальнейшем могут использоваться в качестве вторсырья, вправе сдать заготовительным организациям.

smetnoedelo.by

Надбавка за сборку и сварку каркасов и сеток

В смете на строительство монолитного жилого дома отдельными позициями учтена стоимость товарной арматуры (не сетки пни каркасы), но Заказчик отказывается включать в смету применение надбавок к ценам заготовок за сборку и сварку каркасов и сеток , ссылаясь на п. 1.3. Технической части Сборника ТЕР-2001-06 «Бетонные и железобетонные конструкции монолитные», где сказано, что в рас­ценках учтена установка арматуры со сваркой или вязкой арматуры.

Что предусматривают вышеука­занные надбавки и в каких случаях их можно учитывать?

Ответ.

1. Региональный центр многократно давал разъяснения по вопросу стоимости арматуры для железо­ бетонных конструкций (см. журналы «Консультации и разъяснения по вопросам ценообразования и смет­ ного нормирования в строительстве» № 1/2008, стр. 16, вопрос 4.02).

В «Изменениях и дополнениях к Государственным элементным сметным нормам на строительные работы» Выпуск 2, Часть 1 приведены дополнения к Технической части Сборника № 6 «Бетонные и желе­зобетонные конструкции монолитные»: «1. 37. Понятие «арматура», приведенное в таблицах Сборника № 6 ГЭСН-2001 «Бетонные и железобетонные конструкции монолитные» надлежит понимать как арматурные каркасы и сетки, полученные от изготовителя и установленные в опалубку в готовом виде».

Из этого можно сделать вывод о том, что в расценках на устройство монолитных железобетонных конструкций нужно учитывать стоимость арматурных каркасов и сеток, а в нормах и расценках, по­мимо затрат по их установке, учтены только затраты на соединение каркасов и сеток в установленной опалубке. Если в территориальных расценках стоимость арматуры вынесена за расценку, как, например, это сделано в ТЕР-2001 Санкт-Петербурга, то ее стоимость следует учитывать дополнительно.

Так как в нор­мах рекомендуется включать арматуру с кодом 204-0000, то этот код означает арматурные заготовки или «товарная арматура». В отличие от проката, в арматурных заготовках учтены затраты на изготовление арматурных стержней определенного размера.

Вместе с тем следует понимать, что арматурные стержни сами по себе в конструкции не работают. Они работают в том случае, когда они объединены с помощью сварки или хомутами в плоскую или пространственную конструкцию, т.е. сетку или каркас. Подрядная организация в условиях строительной площадки создает эти конструкции непосредственно в теле пере­крытия, стены и т.д., то есть раскладывает отдельные стержни продольной и поперечной арматуры с опре­деленным шагом, соединяет эти стержни между собой с помощью сварки или вязальной проволоки, полу­чая, таким образом, плоскую сетку, создает необходимую толщину защитного слоя, соединяет верхнюю и нижнюю сетки с помощью монтажной арматуры и получает пространственную конструкцию.

Таким обра­зом, в условиях строительной площадки из отдельных стержней создаются арматурные сетки и каркасы, которые могут быть изготовлены и в заводских условиях с той лишь разницей, что при изготовлении в заводских условиях они могут быть дороже.

Затраты подрядной организации по изготовлению таких кон­струкций нормами и расценками не учтены и должны учитываться дополнительно или по калькуля­циям подрядной организации или в виде надбавок к ценам заготовок за сборку и сварку пространст­венных каркасов или сеток плоских по коду 204-0032 — 204-0057.

smetnoedelo.ru

Смотрите также

• Монтаж плинтуса расценка в смете
• Установка аэраторов на мягкой кровле расценка в смете
• Коммерческие сметы пример
• Смета для укладки плитки
• Как выделить материалы из сметы
• Поправка на марку стали в смете
• Монтаж элегазового выключателя 110 кв смета
• Надбавка на водонепроницаемость бетона как добавить в смету
• Смета проектирование фасада
• Проект освоения лесов смета пример
• Разбивка осей здания смета

%d1%80%d0%b0%d1%81%d1%85%d0%be%d0%b4%20%d0%b0%d1%80%d0%bc%d0%b0%d1%82%d1%83%d1%80%d1%8b/ — Сметное дело

Помощь 
Техподдержка 
Подписка 
Заявление на сертификацию 

Реклама на сайте

 (везде)ФорумРасценкиСборники сметных ценДокументыДокументы сметчикаВидео


Отсортировано по релевантности | Сортировать по дате

Стенки портальные и откосные жби

. .. железобетонные ([…]Группа 05.1.08.11… … ([…]

Изменен: 12.04.2022
Путь: Сметное дело / Форум сметчиков

Погрузочные работы — почему расценки считает как механизмы

…?limitstart=0#:~:te… ([…]

Изменен: 09.07.2021
Путь: Сметное дело / Форум сметчиков

Погрузочные работы — почему расценки считает как механизмы

… (/bitrix/click_sd.php?goto=[…]0%B7%D0%BE%D1%87%D0%BD%D0%BE-%D1%80%D0%B0%D0%B7%D0%B3%D1%80%D1%83%D0%B7%D0%BE%D1%87%D0%BD %D1%8B%D1%85%20%D1%80%D0%B0%D0%B1%D0%BE%D1%82%20(%D0%A4%D0%A1%D0%A1%D0%A6%D0%BF%D0%B3)%20%D0%BF%D0%B5%D1%80%D0%B5%D0%BD%D0%BE%D1%81%D0%B8%D1%82%D1 . ..

Изменен: 09.07.2021
Путь: Сметное дело / Форум сметчиков

Закупка у единственного поставщика

… порядке их осуществления» ([…]

Изменен: 20.04.2022
Путь: Сметное дело / Форум сметчиков

Районный коэффициент

… Города: Игарка ([…]Дудинка ([…]и Норильск ([…]районы: Северо-Енисейский … ….wikipedia.org/wiki/%D0%A2%D0%B0%D0%B9%D0%BC%D1%8B%D1%80%D1%81%D0%BA%D0%B8%D0%B9_%D0%94%D0%BE%D0%BB%D0%B3%D0%B0%D0%BD%D0%BE-%D0%9D%D0%B5%D0%BD%D0%B5%D1%86%D0%BA%D0%B8%D0%B9_%D1%80%D0%B0%D0%B9%D0%BE%D0%BD),… ….wikipedia.org/wiki/%D0%A2%D1%83%D1%80%D1%83%D1%85%D0%B0%D0%BD%D1%81%D0%BA%D0%B8%D0%B9_%D1%80%D0%B0%D0%B9%D0%BE%D0%BD),. .. … ([…]— …

Изменен: 21.05.2014
Путь: Сметное дело / Форум сметчиков

Расторжение контракта в одностороннем порядке 44 фз

… работ — к предмету контракта, то правомерность согласования их выполнения может быть поставлена под сомнение ([…]

Изменен: 06.04.2022
Путь: Сметное дело / Форум сметчиков

Включение вик в гэснм12 технологические трубопроводы

… учтены соответствующими сметными нормами и разработанными на их основании единичными расценками. ([…]

Изменен: 14.04.2022
Путь: Сметное дело / Форум сметчиков

Начисление лимитированных затрат на давальческие материалы

….ru/rabota-s-lokalnoj-smetoj/podvedenie-itogov-po-smete/kak-vydelit-v-sostave-smety-materialy-zakazchika#:~:text=%D1%81%D0%BC%D0%B5%D1%82%20%D0%BD%D0%B0%20%D0%9F%D0%98%D0%A0-,%D0%9A%D0%B0%D0%BA%20%D0%B2%D1%8B%D0%B4%D0%B5%D0%BB%D0%B8%D1%82%D1%8C%20%D0%B2%20%D1%81%D0%BE%D1%81%D1%82%D0%B0%D0%B2%D0%B5%20%D1%81%D0%BC%D0%B5%D1%82%D1%8B%20%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%B0%D0%BB%D1%8B%20%D0%B7%D0%B0%D0%BA%D0%B0%D0%B7%D1%87%D0%B8%D0%BA%D0%B0%3F. .. ….php#:~:text=%D0%9F%D0%BE%D1%80%D1%8F%D0%B4%D0%BE%D0%BA%20%D0%B2%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F%20%D0%B2%20%D1%81%D0%BC%D0%B5%D1%82%D0%BD%D1%8B%D0%B5%20%D1%80%D0%B0%D1%81%D1%87%D0%B5%D1%82%D1%8B%20%D0%B8%20%D0%B0%D0%BA%D1%82%D1%8B%20%D0%BE%20%D0%BF%D1%80%D0%B8%D0%B5%D0%BC%D0%BA%D0%B5%20%D0%B2%D1%8B%D0%BF%D0%BE%D0%BB%D0%BD%D0%B5%D0%BD%D0%BD%D1%8B%D1%85%20%D1%80%D0%B0%D0%B1%D0%BE%D1%82%20%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D1%85%20%D1%80%D0%B5%D1%81%D1%83%D1%80%D1%81%D0%BE%D0%B2%20%D0%B8%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D1%8F%20%D0%BF%D0%BE%D1%81%D1%82%D0%B0%D0%B2%D0%BA%D0%B8%20%D0%B7%D0%B0%D0%BA%D0%B0%D0%B7%D1%87%D0%B8%D0%BA%D0%B0)

Изменен: 02. 04.2022
Путь: Сметное дело / Форум сметчиков

Перемещение материалов в ТСН, сколько учитывается расценками

… установки ([…]сказано: 2.1. Перемещение… ….%20%D0%94%D0%BE%D0%BF%D0%BE%D0%BB%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE%D0%B5%20%D0%BF%D0%B5%D1%80%D0%B5%D0%BC%D0%B5%D1%89%D0%B5%D0%BD%D0%B8%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D1%8F%20%D0%B8%20%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D1%85%20%D1%80%D0%B5%D1%81%D1%83%D1%80%D1%81%D0%BE%D0%B2%20%D1%81%D0%B2%D0%B5%D1%80%D1%85%20%D0%BF%D1%80%D0%B5%D0%B4%D1%83%D1%81%D0%BC%D0%BE%D1%82%D1%80%D0%B5%D0%BD%D0%BD%D0%BE%D0%B3%D0%BE%20%D0%B2%20%D1%81%D0%B1%D0%BE%D1%80%D0%BD%D0%B8%D0%BA%D0%B0%D1%85. ..

Изменен: 19.04.2021
Путь: Сметное дело / Форум сметчиков

Крепление спиральными вязками сип к изолятору

Автор: Михаил. «Ирина Иванчикова пишет: Помогите, пожалуйста, подобрать раценку» […]([…]

Изменен: 09.02.2022
Путь: Сметное дело / Форум сметчиков

Отсортировано по релевантности | Сортировать по дате

Тестируем ФСНБ-2022

Всероссийская видео-конференция 14.12.2022

Видео-семинар Горячкина П.В. 16.11.2022 (видеозапись)

Авторский видео-семинар Романкова Н.И. 15.09.2022 (видеозапись)

Ценообразование и сметное нормирование в строительстве

Организатор строительного производства

Специалист в сфере закупок

О выплате аванса на выполнение работ и поэтапное исполнение

О приемке и оплате работ по контракту; предметом которого являются подготовка проектной документации

ПИР и СМР объекта капитального строительства в рамках одной процедуры

Здравствуйте!
После авторизации или регистрации
Вы сможете задать вопрос
на Форуме сметчиков.

Пожалуйста, авторизуйтесь

Рассчитайте коэффициент расхода с помощью Bürkert Fluidic Calculator

При выборе правильного типа и размера клапана решающую роль могут играть различные операнды. Например, коэффициент Kv, расход и характеристическое значение перепада давления помогут вам выбрать правильный клапан для желаемых требований и областей применения. Вы можете легко рассчитать эти значения в режиме онлайн с помощью нашего бесплатного жидкостного калькулятора.

×

Коэффициент текучести

На что указывает коэффициент текучести Kv?

Коэффициент Kv является стандартизированным показателем для достижимого расхода жидкости через клапан и используется с 1950-х годов. Коэффициент Kv рассчитывается в соответствии со стандартом DIN EN 60 534, где значение определяется в соответствии с указаниями VDE/VDI 2173 путем измерения воды при перепаде давления ок. 1 бар и температура 5-30°C. Единицей результата является м3/ч.

Кроме того, это характеристическое значение клапана представляет только определенный ход клапана, т. е. определенную степень открытия. Клапан имеет столько коэффициентов Kv, сколько уровней настройки. Таким образом, двухпозиционный клапан имеет только один коэффициент Kv, в то время как регулирующие клапаны имеют коэффициенты Kv для каждого положения. Ключевым показателем для максимального 100% хода является коэффициент Kvs.

Разница между значением Cv и коэффициентом Kv

Часто приравниваемое значение Cv представляет собой единицу измерения в США, которая выражается в галлонах США в минуту (галлон США в минуту), и поэтому его нельзя сравнивать с коэффициентом Kv. Для этих значений существуют формулы преобразования:

Kv = 0,857 * Cv

Cv = 1,165 * Kv

Формулы для расчета коэффициента текучести для различных агрегатных состояний , должны быть известны расход в л/мин или м3/ч, плотность среды перед клапаном и перепад давления на клапане, т. е. разница между давлением на входе и обратным давлением.

Q = объемный расход в м ³ /ч
Δp = перепад давления в барах
ρ = плотность жидкости в кг/м ³

Kv расчет газов

докритическое и сверхкритическое состояние потока. Подкритический означает, что входное давление и обратное давление клапана определяют скорость потока. Чем больше противодавление, т. е. давление после клапана (p ₂ ), тем меньше объемный расход.

Сверхкритический, с другой стороны, означает, что скорость потока зависит только от входного давления, что приводит к эффекту «запирания» потока. При больших перепадах давления (Δp > p ₁ /2) скорость звука теоретически возникает в самом узком сечении клапана. Среда, ускоренная перепадом давления, не может течь быстрее скорости звука (1 Маха), даже если противодавление еще больше уменьшится. Для газов стандартизированный расчет выполняется при 1013 гПа и 0°C с Q _N в качестве стандартного расхода и ρ _N в качестве стандартной плотности. Здесь также необходимо учитывать влияние температуры.

Расчет для докритического потока (дозвуковая скорость)

Расчет для сверхкритического потока (скорость звука)

p ₁ = входное давление в барах
p ₂ = противодавление в барах
Δ p _{p бар
Q N = нормированный расход, м ³ /ч
ρ N = стандартизированная плотность в кг/м ³
T = абсолютная температура перед клапаном в Кельвинах}

Схема измерения для расчета коэффициента Kv клапанов

коэффициент Kv при данном перепаде давления. В этом случае 1 — это испытуемый образец, т. е. испытуемый клапан, а 2 — расходомер. Испытательная установка также включает в себя точки измерения входного давления (3) и обратного давления (4), а также регулирующий клапан (5). Наконец, подключается устройство измерения температуры (6) для измерения газообразных сред.

1 Образец для испытаний
2 Расходомер
3 Манометр: Давление перед клапаном (давление на входе)
4 Манометр: Давление после клапана (противодавление)
5 Клапан регулирования расхода
6 Устройство измерения температуры

Расход rate

На что указывает расход Q?

Еще одной ключевой фигурой в жидкостной технологии является расход, также известный как расход или объемный расход. Он показывает, какой объем жидкости проходит через клапан в данный момент времени.

Для расчета объемного расхода жидкости необходимо знать коэффициент Kv, плотность среды и разницу давлений между входным давлением и противодавлением. Среды, указанные Bürkert, включают кислород, монооксид углерода или этан. В этом случае соответствующая плотность уже сохранена, а перепад давления рассчитывается автоматически, поэтому необходимо заполнить только поля коэффициента Kv, входного давления и противодавления.

Формулы для расчета объемного расхода для различных агрегатных состояний

Расчет расхода жидкости

Рассчитайте объемный расход по следующей формуле:

Q = объемный расход
Kv = коэффициент расхода в м ³ /ч
Δp = перепад давления в барах
ρ = плотность в кг/м ³

Расчет расхода газа

С другой стороны, для нормированного расхода газа также требуется коэффициент Kv, а также стандартная плотность, входное давление, противодавление и температура среды. Кроме того, снова различают докритическое и сверхкритическое течение.

Расчет для докритического потока

Расчет для сверхкритического потока

p ₁ = входное давление в барах
p ₂ = противодавление в барах
Kv = коэффициент расхода в 906 в барах m ³ /h
ρ _N = плотность в кг/м ³
T = температура в градусах Кельвина

Падение давления на клапане

Как рассчитывается падение давления на клапане?

Падение давления представляет собой разницу между входным давлением среды перед клапаном и обратным давлением после клапана. Это измеренное значение относится к потерям энергии жидкости при протекании через клапан и выражается в барах.
Коэффициент Kv, плотность жидкости и скорость потока необходимы для расчета перепада давления по отношению к жидкости. Формулу, на которой основан расчет, можно увидеть ниже.

Формулы для расчета перепада давления для различных агрегатных состояний

Расчет перепада давления для жидкостей

ρ = плотность в кг/м ³
Q = объемный расход, м ³ /ч
Kv = коэффициент расхода, м ³ /ч

Расчет падения давления для газов

При расчете газообразной среды проводится различие между докритическим и сверхкритическим потоком, и требуются следующие значения: Коэффициент Kv, стандартный расход при 1013 гПа и 0°C, а также стандартная плотность , противодавление и температура среды.

Расчет для докритического потока

Расчет для сверхкритического потока

p ₁ = входное давление в барах
p ₂ = противодавление в барах
ρ _N = плотность в кг/м ³
T = температура в Кельвинах
Q _N = нормированный расход, м ³ /ч
Kv = коэффициент текучести, м ³ /ч

3

Выберите из ряда существующих сред, таких как бром или неон, которые сохраняются вместе с их плотностью, или просто создайте другую среду. Все, что вам нужно сделать, это указать плотность и агрегатное состояние жидкости. Пока вы вводите необходимые данные для желаемого значения, Fluidic Calculator начинает работать в фоновом режиме и автоматически отображает окончательный результат, а также промежуточные результаты в правом верхнем поле.

Начать расчет коэффициента текучести прямо сейчас!

Вы хотите рассчитать другие вещества, такие как водяной пар, или особые условия потока, вызванные очень низким расходом или более высокой вязкостью? Или вы ищете технологический клапан, который наилучшим образом соответствует вашим требованиям? Если это так, используйте наш специальный инструмент для проектирования клапанов, чтобы выбрать технологические клапаны. Спроектируйте клапан прямо сейчас!

Kv Cv Коэффициент расхода – Valvias

Когда поток проходит через клапан или любое другое ограничительное устройство, он теряет часть энергии. коэффициент текучести является расчетным
коэффициент, который связывает падение напора (Δh) или падение давления (ΔP) на клапане с расходом (Q).

(жидкости)

В: Скорость потока
ΔP: Падение давления
Sg: Удельный вес (1 для воды)
K: Коэффициент расхода Kv или Cv

Перейти к онлайн-расчету коэффициента расхода Cv и Kv

Каждый клапан имеет свой собственный коэффициент расхода. Это зависит от конструкции клапана, позволяющего потоку проходить через
клапан. Следовательно, основные различия между различными коэффициентами расхода связаны с типом клапана и
конечно открытое положение клапана.

Коэффициент расхода важен для выбора наилучшего клапана для конкретного применения. Если клапан
будет большую часть времени открыт, вероятно, следует выбрать клапан с низкими потерями напора, чтобы сэкономить
энергия. Или если нужен регулирующий клапан, диапазон коэффициентов
для различных положений открытия клапана должны соответствовать требованиям применения.

При одинаковом расходе более высокий коэффициент расхода означает меньший перепад давления на клапане.

В зависимости от производителя, типа клапана, области применения коэффициент расхода может быть выражен несколькими способами.
Коэффициент может быть безразмерным или с единицами, если такие параметры, как диаметр или плотность,
рассматривается внутри коэффициента или просто в уравнении.

Большинство производителей арматуры стандартизировали коэффициент расхода (K). Это относится к воде при определенной температуре, и
единицы расхода и перепада давления.
Клапан одной и той же модели имеет разные коэффициенты для каждого диаметра.

Kv – коэффициент расхода в метрических единицах. Он определяется как расход в кубических метрах в час [м3/ч]
воды при температуре 16 градусов Цельсия при перепаде давления на клапане 1 бар.
Cv — коэффициент расхода в имперских единицах. Он определяется как скорость потока в галлонах США в минуту [галлонов в минуту].
воды при температуре 60 градусов по Фаренгейту с перепадом давления на клапане 1 psi.

Kv = 0,865 Cv
Cv = 1156 кВ

(Эквивалентность коэффициентов расхода Kv и Cv)

В клапанах, выпускающих поток непосредственно в окружающую среду, используется безразмерный Коэффициент расхода (C).

Ссылки на коэффициент расхода

Tipo de vlvula	Coeficiente de Caudal (vlvula toda abierta)
	C [-]	Cv [gpm] [psi]	Kv [m³/h] [bar]	Referencia
Annular valve	÷	÷	÷	—
Ball valve (Full bore)	4.7	5100	4370	Jamesbury series 9000 6″ dn
Butterlfy valve	÷	÷	÷	—
Diaphragm valve (Weir)	0.
