Чем провибрировать бетон: правила, виды оборудования и процесс

правила, виды оборудования и процесс

Бетон / Технологические процессы / Другие технологические процессы /

Содержание

• 1 Преимущества процесса
• 2 Признаки достаточного уплотнения бетонной массы
• 3 Правила вибрирования
• 4 Виды вибрационного оборудования
• 5 Процесс вибрирования
• 6 Когда нельзя вибрировать?
• 7 Вывод

Для правильной укладки цементного раствора существуют разные правила и рекомендации. Они позволяют повысить качество и долговечность бетонной конструкции. При вибрировании бетона осуществляется вспомогательный процесс, который позволяет достичь требуемой текучести и утрамбованности заливки. Вибрированием удаляются воздушные пузырьки из цемента, чем повышается его плотность и однородность.

Преимущества процесса

Процесс уплотнения в бетоне наделен рядом преимуществ:

1. Вибрированием уменьшается пористость бетонного камня. Как известно, пустоты в жидкой пульпе составляют 1-2%. Если их не убрать, они заполняться воздухом, цемент потеряет прочность и водонепроницаемость. Вибрационные воздействия способны решить эту проблему. Высокочастотные механические колебания с малой амплитудой повышают подвижность жидкой пульпы, что вызывает отток пузырьков воздуха.
2. Вибрационные колебания позволяют повысить вязкость пескобетонной массы и не допустить расслоения. Таким образом, готовый бетонный камень будет более однородным. Кроме того, колебательные движения повышают текучесть жидкой массы, что позволяет ей более равномерно заполнять форму опалубки. Вибрирование бетона позволяет получить готовый, устойчивый к растрескиванию, механическим воздействиям, сезонным колебаниям температуры и прочим негативным факторам окружающей среды, с повышенным сроком эксплуатации продукт.

Вернуться к оглавлению

Признаки достаточного уплотнения бетонной массы

Один из признаков – отсутствие пузырьков в бетонной смеси.

Уплотнительные работы с бетоном можно проводить двумя способами: вручную и механически. Однако при ручном уплотнении сложно достичь высоких результатов. Вибрированием также не всегда возможно получить требуемую однородность. С одной стороны, смесь может быть не до конца уплотнена, а с другой – расслаиваться из-за чрезмерного воздействия колебаний. Этого можно избежать достижением достаточной жесткости состава и подбором оптимального гранулометрического состава фракций. Эти параметры варьируются в зависимости от выбранного вибрационного устройства.

Правильно определить степень уплотнения можно по нескольким параметрам:

• отсутствует оседание жидкого конгломерата;
• на поверхность всплывает цементное молоко с песком;
• отсутствуют пузыри воздуха;
• после извлечения форсунки вибратора поверхность конгломерата быстро закрывается.

Вернуться к оглавлению

Правила вибрирования

Процесс подачи колебательных импульсов имеет четкие правила, которым нужно следовать, чтобы достичь хорошего результата.

1. Погружать колебательное устройство рекомендуется на 80% его длины. Это позволяет качественно смешать нижний и верхний пласт конгломерата.
2. Вибрированию должен подвергаться весь бетонный состав. Зона действия инструмента должна располагаться так, чтобы волна от его работы охватывала весь раствор.
3. Следует избегать соприкосновения штырей с арматурой. Располагать вибратор рекомендуется на некотором расстоянии, чтобы пространство вокруг металлического элемента не было свободным.
4. Не рекомендуется вводить вибратор близко от края, к стыкам и углам.
5. После извлечения механизма не должно оставаться воронки.

Вернуться к оглавлению

Виды вибрационного оборудования

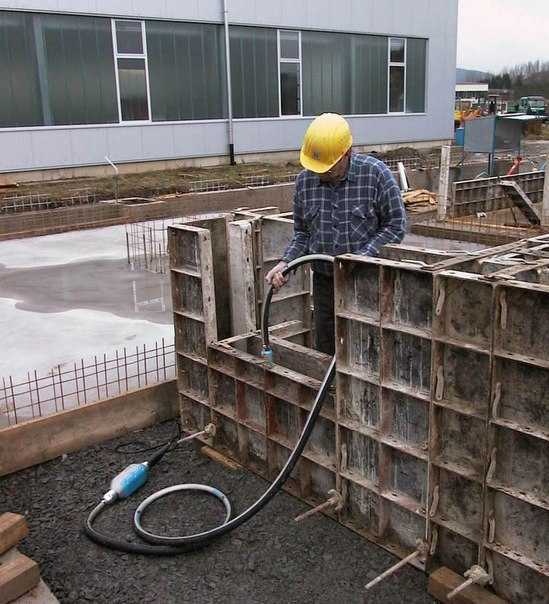

Глубинный вибратор для уплотнения бетонных смесей.

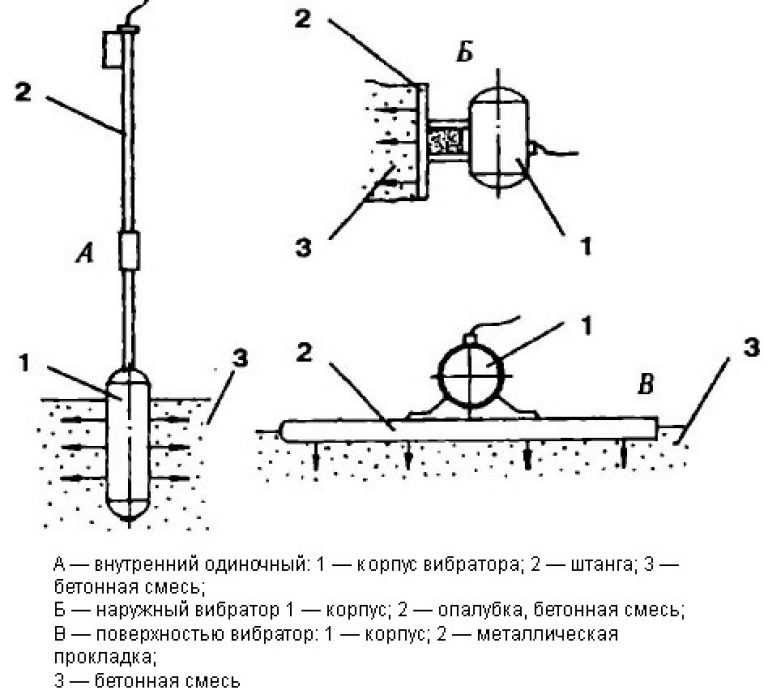

Классификация вибрационных машин состоит из трех типов.

1. Устройства поверхностного сжатия передают колебания с верхнего слоя жидкой пульпы. К ним относятся металлические виброплиты, виброрейки, соединенные с вибратором пригрузы. Эти механизмы укладываются на поверхность уплотняемого раствора. Используется оборудование на стройплощадках, при строительстве дорог, для сжатия ЖБИ конструкций толщиной до 2 дм, но большой площади. Пригрузы предназначены для применения на движущихся площадках с целью уплотнения цемента одновременно и сверху и снизу. Среди инструментов поверхностного сжатия встречаются вибронасадки, виброзаглаживающие механизмы. С их помощью проводится доуплотнение. Чтобы провибрировать бетон, применяется навесное оборудование и кассетные установки.
2. Глубинные уплотнители полностью погружаются в форму. К ним относятся вибровозбудители. Применяются эти механизмы на строительных площадках при изготовлении массивных изделий. К этой категории устройств относятся вибрационные пустотообразователи.
3. Вибраторы объемной трамбовки передают колебательные движения всей форме с раствором. Такое устройство называют виброплита. Виброплощадки делятся на несколько типов: с горизонтальными и с вертикальными колебаниями, с движущимися рамами и блоками. Такое вибрационное оборудование предназначено для трамбовки разнообразных сыпучих и несвязных грунтов, тротуарной плитки, а также при ремонтных работах на дорожном полотне.

Вернуться к оглавлению

Процесс вибрирования

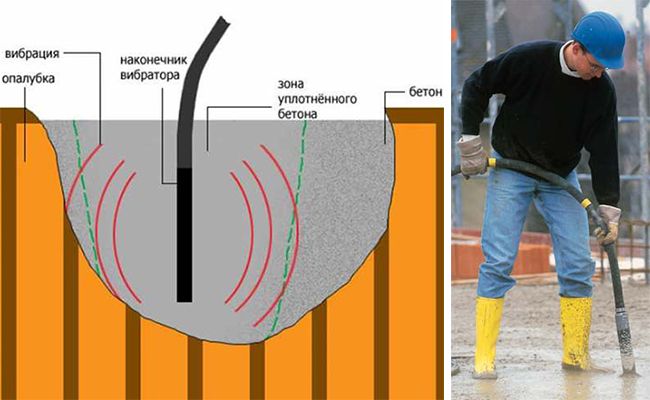

Уплотнение бетона глубинным вибрированием.

Погруженными вибраторами или возбуждением цементно-песочной массы колебательные движения передаются через опалубку или форму. В результате этого частицы компонентов массы получают импульсы, а сама смесь приобретает свойства тяжелой жидкости, то есть разжижается, это правильно. При этом вибрация уменьшает или вовсе уничтожает контакты частиц между собой, ослабляет внутреннее трение. Такими действиями из цемента удаляется лишний воздух, что позволяет ему легче заполнить формы.

Частота колебаний – это главный параметр. Он может изменяться в широком диапазоне и определяется типом вибратора. Частотность колебаний по-разному действует на разноразмерные частицы заполнителя. Прежде чем вибрировать бетон, следует тщательно подобрать инструмент в зависимости от крупности наполнителя.

Вернуться к оглавлению

Когда нельзя вибрировать?

Есть ситуации, когда вибрирование бетона недопустимо. Иногда нужно получить облегченный состав. Для этого вводятся специальные пенообразователи и прочие химические вещества. С их помощью смесь насыщается воздухом. Вибрирование бетона только разрушит действие порообразователя и не позволит достичь цели.

Не рекомендуется вибрация слишком подвижного раствора. Такое действие вызовет его расслоение, а не уплотнение.

Вернуться к оглавлению

Вывод

Таким образом, для выбора характера и частоты колебаний следует ориентироваться на максимальный размер заполнителя в смеси. Целесообразно подвергать форму действию нескольких вибраторов, работающих на одной частоте. При этом частицы заполнителя разного размера будут двигаться с разной интенсивностью, и уплотнение произойдет равномерней.

Итоговый продукт будет максимально соответствовать требованиям.

зачем нужно, как правильно выполнить

Одним из эффективных методов, с помощью которого происходит процесс уплотнения цементного раствора, считается вибрирование бетона. Этот обязательный технологический процесс, влияющий на эксплуатационные характеристики бетонной конструкции. Основные советы в этом вопросе дают специалисты, работающие по регламенту порядка и норм укладки растворов — СНиП 3.03.01—87.

Содержание

1. Зачем нужно уплотнять бетонные растворы?
2. Преимущества
3. Как правильно вибрировать: рекомендации по выполнению
4. Оборудование
5. Этапы процесса вибрации
6. Когда вибрирование запрещено?

Зачем нужно уплотнять бетонные растворы?

Вибрирование бетона помогает улучшить качество и продлить эксплуатацию конструкции. Жидкий раствор имеет пузырьки воздуха, которые и служат хранилищем для влаги, впоследствии разрушающие конструкцию. Чтобы избежать этого, нужно вибрировать бетон. В результате создания механических колебаний, происходит снижение пористости смеси, пузырьки воздуха выходят наверх. Единственным минусом считается слабая теплопроводность из-за отсутствия воздушных пор, которые и удаляются в процессе вибрирования. Но это легко можно компенсировать устройством качественного утепляющего слоя.

А также выделяют следующие положительные моменты улучшения бетонного раствора:

• увеличивается вязкость;
• исключается расслаивание;
• повышается плотность и однородность;
• достигается равномерность в заполнении опалубки благодаря хорошей текучести смеси.

Преимущества

После обработки раствор становится однородным и прочным.

Основные положительные стороны вибрирования бетона:

• Низкие затраты труда и времени.
• Процессом может заняться и неквалифицированный специалист.
• Монолитное изделие или поверхность плиты получаются ровными, износостойкими, прочными.

Как правильно вибрировать: рекомендации по выполнению

Чтобы правильно провибрировать бетон, нужно соблюдать рекомендации:

1. Вибратор погружать вертикально на длину 80% для качественного смешивания.
2. Охватывать вибрация должна всю бетонную смесь.
3. Краев, углов, стыков формы не касаться виброустройством.
4. Штыри с арматурой не должны соприкасаться.
5. Нельзя оставлять углубление после извлечения инструмента.
6. Стоит определить правильно время вибрации, которое зависит, в первую очередь, от структуры смеси. Прекращение большого выхода пузырьков — основной признак окончания процесса.

Перед вибрированием важен подбор вибрационного инструмента. Это зависит от объема смеси.

Оборудование

Существуют разные типы оборудования для уплотнения бетона.

Классификация устройств

Виды	Названия	Принцип их действия	Назначение
Для поверхностного применения	Металлическая виброплита	Передают вибрационные движения с верхнего слоя нижней пульпы	Укладка плит
	Виброрейки		Сооружение стяжек
	Соединенные с вибратором пригрузы		Заливка дорожек
Глубинные уплотнители	Вибровоздутели	Полностью погружаются в форму	Универсальное средство
	Вибрационные пустообразователи
Виброинструменты для большой площади	Виброплиты, виброплощадки которых производятся в разных вибрациях (вертикальной, круговой, горизонтальной)	Осуществляют по всей форме с раствором	Строительство тонкостенных изделий
			Обустройство колонн
			Сооружение столбцов

Этапы процесса вибрации

Процесс обработки строительной площадки начинают сразу после заливки раствора.

Уплотнение раствора производят с использованием инструмента или виброплощадки. Полученные импульсы разжижают жидкость, пузырьки воздуха удаляются. Тип оборудования определяет частоту колебаний, показатель которых считается главным параметром процесса. Целесообразным будет применение нескольких приборов, имеющих одну частоту. Тогда процесс уплотнения бетона станет равномернее. Главные моменты работы:

1. Сначала следует залить равномерно бетонный слой высотой не больше 40 см.
2. Начать вибрировать на одном месте более 5 секунд. Если густота бетона высокая, время увеличить.
3. Извлекать вибратор медленно.

Когда вибрирование запрещено?

Этот эффективный метод уплотнения бетона используют для малоподвижного и жесткого раствора. Если это подвижная смесь, то применение такого процесса приведет к расслоению, качество бетона снизится. Иногда для облегченного состава добавляются пенообразовательные и другие химические вещества. Они способствуют насыщению раствора воздухом. Вибрирование такого бетона тоже не принесет результата.

Рейтинг

( Пока оценок нет )

0 657 просмотров

Понравилась статья? Поделиться с друзьями:

Вибрационные насадки для бетона

К

Хуан Родригес

Хуан Родригес

Хуан Родригес — отмеченный наградами инженер-строитель с более чем 20-летним опытом реализации крупномасштабных строительных проектов. Он является экспертом в области нового строительства, реконструкции, сноса и соблюдения норм. Он также выступает на отраслевых форумах и работает судьей на международных инженерных конкурсах.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 14.07.21

Рассмотрено

Джонатан Брюэр

Рассмотрено
Джонатан Брюэр

Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Монти Ракусен / Getty Images

Вибрация является важным этапом многих бетонных строительных проектов. Когда бетон заливается, в нем могут быть сотни или даже тысячи пузырьков воздуха, которые могут существенно ослабить структуру бетона. Бетонные вибраторы удаляют пузырьки воздуха, энергично встряхивая только что залитый бетон. Использование бетонного вибратора во время заливки не только рекомендуется, но и во многих случаях является требованием строительных норм и правил.

Как работают бетонные вибраторы

Бетонные вибраторы бывают разных форм и могут быть электрическими или пневматическими. Области применения вибрации бетона можно разделить на три основные категории:

• Вибрация опалубки : Вибрация опалубки обычно используется в сборных железобетонных конструкциях и включает установку вибраторов снаружи бетонных опалубок. Для более крупных заливок внешние опалубочные вибраторы часто располагают на расстоянии 6 футов друг от друга.
• Поверхностная вибрация : При поверхностной вибрации большие вибраторы (иногда называемые «перемычками») направляются вручную на поверхность залитого бетона. Этот метод ограничен толщиной плиты около 6 дюймов или меньше, но он обеспечивает гладкую поверхность, что особенно желательно, когда важен внешний вид.
• Внутренняя вибрация : Наиболее часто используются внутренние вибраторы для бетона. Со многими может справиться один оператор. Процесс относительно прост: рабочий быстро втыкает внутренний вибратор, похожий на зонд, в мокрый бетон, а затем медленно извлекает его.

Как долго вибрировать бетон?

Большая часть бетона подвергается недостаточной или неправильной вибрации. Наилучшая техника работы с внутренним вибратором — очень медленно извлекать вибратор со скоростью около 1 дюйма в секунду. Пока пузырьки все еще появляются, когда вибратор для бетона вынимается, необходима дополнительная вибрация.

Подрядчики иногда призывают рабочих выполнить эту трудоемкую задачу «эффективно», то есть быстро, но результатом может быть разрушение конструкции после затвердевания бетона. В то же время, если слишком долго держать вибратор в бетоне, вода и заполнители будут разделяться, создавая проблемы с прочностью и эстетикой бетона.

Будьте готовы, прежде чем наливать

Правильная вибрация требует навыков и опыта. Держите запасной вибратор для бетона наготове и под рукой на случай, если первый вибратор выйдет из строя. Бетон не будет ждать, пока вы решите проблемы с оборудованием. Вставьте вибратор в вертикальном или почти вертикальном положении, чтобы максимизировать его эффект.

Также не сгибайте вибратор слишком сильно, это может его испортить. Избегайте распространенной ошибки использования вибратора в качестве инструмента для укладки бетона. Это может создать несогласованную поверхность и другие проблемы.

Использование бетонного вибратора

Прежде чем приступить к вибрации, убедитесь, что определенные участки бетона не подвергались вибрации другими сотрудниками. Полностью погрузите головку вибратора в бетон и держите ее там не менее 10 секунд. Не включайте вибратор, пока наконечник не будет полностью погружен в воду.

Подтягивайте вибратор со средней скоростью не более 3 дюймов в секунду; часто 1 дюйм в секунду дает наилучшие результаты. Перекрывайте предыдущий радиус вибрации каждый раз, когда вы вставляете вибратор. Хорошее эмпирическое правило заключается в том, что радиус действия в четыре раза превышает диаметр наконечника вибратора. Прекратите вибрацию, когда воздух перестанет выходить из бетона и/или поверхность бетона приобретет блеск.

Совет

В некоторых случаях можно использовать орбитальную шлифовальную машину в качестве импровизированного бетонного вибратора, удерживая шлифовальную машину у опалубки.

Другие советы по использованию

Не втыкайте вибратор в бетон силой; его можно поймать арматурой, арматурной сталью. Убедитесь, что вы проделали предыдущий слой или слои бетона, которые уже были уложены, чтобы предотвратить холодные швы. Вибратор должен проникать в предыдущий слой не менее чем на 6 дюймов. Холодный шов возникает, когда новый слой бетона заливается на старый слой, который схватился и достаточно затвердел, чтобы предотвратить склеивание двух слоев.

Будьте осторожны, чтобы не допустить недостаточной вибрации бетона с низкой осадкой. «Подвижность» — это мера удобоукладываемости бетона. Поскольку бетон с низкой осадкой более жесткий, он требует большей вибрации. Рассмотрите возможность использования легкого портативного вибратора для небольших работ. Вы также можете устранить необходимость вибрации, используя при желании самоуплотняющийся бетон.

Как вибрировать бетон — Советы, методы и многое другое — Tomahawk Power

Отделка бетона Блейк Джонстон 10 февраля 2020 г.

Для выполнения любой конкретной работы требуется множество инструментов. Одним из наиболее важных инструментов для любой из этих работ является бетонный вибратор. Бетонные вибраторы используются для уплотнения бетона, чтобы предотвратить образование сот, что резко снижает долговечность бетонных конструкций.

Ниже приведены несколько терминов, которые будут упоминаться в этой статье.

Сотовый : Используется для описания грубых и каменистых участков бетона, напоминающих соты.

Уплотнение : Процесс вибрации бетона для перераспределения твердых частиц в заливке.

Колонны : Конструкция, используемая для восприятия сжимающих нагрузок, состоящая из бетона и арматуры.

Крупные заполнители : Крупные крупнозернистые камни, используемые для отделки, укрепления и повышения долговечности бетона.

Штрафы : Мелкие агрегаты менее 9.55 мм в диаметре, как песок или щебень.

Для начала необходимо выбрать правильный вибрационный двигатель, вал и головку бетонного бетона для различных конструкций, которые необходимо вибрировать. Обычно используются электрические вибродвигатели, но если мощность ограничена, рекомендуется использовать вибродвигатель, работающий на газе. Для достижения наилучших результатов рекомендуется двигатель с частотой вращения 12 000 об/мин. Размер головы будет зависеть от определенных структур. Например, если плита предназначена для мелкого пола, используется меньшая головка. При вибрации стен, колонн и замкнутых пространств следует использовать более длинную и широкую головку. Правило при определении размера головки состоит в том, что головка диаметром 1 дюйм будет вибрировать в радиусе 6 дюймов, а головка диаметром 2 дюйма будет вибрировать в радиусе 12 дюймов. Другой тип головок, которые следует учитывать, — это головки для встряхивания арматуры, которые используют арматуру внутри конструкции в качестве головки для уплотнения бетона.

После того, как будут собраны нужные части вибратора, можно приступать к консолидации. Вновь уложенный бетон необходимо как можно скорее провибрировать. Головка вибратора для бетона войдет между колоннами арматуры и должна быть погружена в воду на 5-15 секунд. Головка вибратора не должна опускаться, она должна погружаться только под собственным весом. Как только пузырьки воздуха в месте вибрации перестанут подниматься, медленно снимите головку с бетона и перейдите к следующему пространству внутри арматурного стержня. Имейте в виду, что головка должна быть полностью погружена в воду, так как оставление части головки непогруженной может привести к перегреву вибратора для бетона, что может привести к повреждению головки, вала и двигателя.

Если на поверхности бетона есть крупные заполнители или крупные крупные камни, требуется более интенсивная вибрация. Крупные заполнители представляют собой крупные грубые камни, которые помогают обеспечить прочность на сжатие и повысить долговечность бетона. Тем не менее, эти заполнители предпочтительно располагаются глубже и должным образом распределяются внутри бетона, а не концентрируются на поверхности или дне заливки. Если бетон подвергся чрезмерной вибрации, то на поверхности можно будет увидеть только мелкие или мелкие частицы, в то время как заполнители будут сосредоточены ближе к низу.
